行车式刮吸泥机构造及工作过程

行车式刮吸泥机的结构原理
行车式刮吸泥机是一种常见的城市道路清洁设备，可以有效地清除道路上的泥泞和垃圾，保障城市道路的交通安全和整洁。

下面就来介绍一下它的结构原理。

结构组成
行车式刮吸泥机主要由两个部分组成：底盘和清洁系统。

底盘是行车式刮吸泥机的基础，由驾驶室、底盘、行驶系统和控制系统组成。

清洁系统是行车式刮吸泥机的核心部分，主要由吸尘系统、刮板系统和水路系统组成。

吸尘系统负责将地面上的尘土、垃圾等吸入机内，刮板系统则负责将地面上固着的污物刮起来，并将其送入吸尘系统中进行过滤，水路系统则用来清洗马路上的污垢。

工作原理
当行车式刮吸泥机开始工作时，其驾驶员会根据实际情况选择前后吸尘、前吸后排或前刮吸后排等不同的工作模式。

然后，驾驶员会将车辆行驶至清扫区域，打开吸尘装置，同时启动水泵将清洗水源输送至洗地板进行清洗。

在行驶时，吸尘系统通过吸力将地面上的灰尘、落叶和垃圾等废品吸入到过滤系统中，同时刮板在地面上刮拭，将大块的垃圾也送入吸尘系统处理。

过滤系统将吸入的垃圾、灰尘等固体物质与注入的耗材分离，其余净水则重新循环利用。

特点和应用
行车式刮吸泥机具有清洁效果好、效率高、清洁范围大、操作便捷等特点。

其广泛用于城市道路、机场、大型物流仓库等地的清洁和维护。

另外，还可以用于工厂车间、停车场、室内大面积清洁等领域。

总之，行车式刮吸泥机是一种非常实用的城市清洁设备，其结构和工作原理也比较简单。

通过对其结构和工作原理的了解，我们可以更好地利用这种设备，进行城市道路的清洁和维护工作，让人们能够享受到更加干净、整洁的城市环境。

刮吸泥机操作规程第一章绪论一、目的和依据1. 目的：为了规范刮吸泥机的操作，确保作业人员的安全，并提高工作效率和产品质量。

2. 依据：根据相关的法律法规和公司的安全管理制度。

二、适用范围1. 适用于刮吸泥机的操作人员。

2. 适用于刮吸泥机的日常操作和维护保养。

三、术语和定义1. 刮吸泥机：指用于清理和吸取固体废物和泥浆的专用设备。

2. 操作人员：指经过培训和持证上岗的刮吸泥机操作人员。

第二章操作安全规程一、操作前的准备1. 检查刮吸泥机的工作状态和相关设备的完好性，如液压系统、电气系统等。

2. 按照规定穿戴防护装备，包括安全帽、安全鞋、防护眼镜等。

二、操作时的安全事项1. 操作人员必须熟悉刮吸泥机的工作原理和操作方法，严禁无证上岗。

2. 在操作过程中，严禁站在刮吸泥机前部，防止被设备部件击中。

3. 切勿将手伸入运转中的传动部件或吸泥管道，并保持手部清洁避免残留物被吸入。

4. 在刮吸泥机工作时，不得将手或其他物品靠近刮吸泥机口，以防止意外伤害。

5. 刮吸泥机作业时，必须保持足够的空间和通风条件，避免有毒气体积聚并引发事故。

6. 在操作前应检查周围环境，确保作业区域平整、无障碍物，并与周围人员、车辆保持安全距离。

三、操作后的安全事项1. 停止刮吸泥机工作后，应关掉相关设备的电源和锁紧关键部件，确保刮吸泥机安全停放。

2. 将刮吸泥机所使用的工具、备件等物品归位整理，并清理作业区域，保持干净整洁。

3. 及时上报刮吸泥机的失效情况或故障，以便及时维修和保养。

第三章操作规程一、刮吸泥机的启动与停机1. 刮吸泥机启动前，应先检查液压油位、电源接线、工作状态等，并确保刮吸泥机各项准备工作已完成。

2. 启动刮吸泥机时，需按照操作规程依次打开相应设备的开关，逐步增加相关设备的工作压力，确保刮吸泥机平稳运行。

3. 刮吸泥机停机前，应先将相关设备逐个停下，如先停吸泥泵，再停刮泥部件，最后关闭电源。

二、刮吸泥机的操作方法1. 驾驶刮吸泥机时，应确保视野良好，正确操作方向盘和踏板，并保持适当的车速。

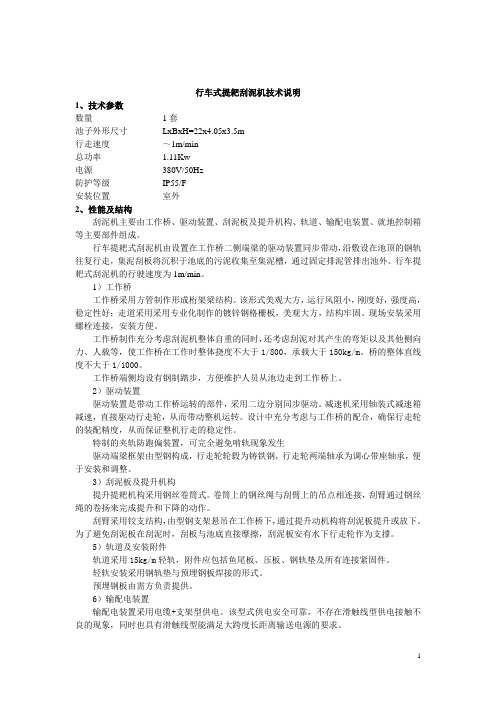

行车式提耙刮泥机技术说明1、技术参数数量1套池子外形尺寸LxBxH=22x4.05x3.5m行走速度～1m/min总功率 1.11Kw电源380V/50Hz防护等级IP55/F安装位置室外2、性能及结构刮泥机主要由工作桥、驱动装置、刮泥板及提升机构、轨道、输配电装置、就地控制箱等主要部件组成。

行车提耙式刮泥机由设置在工作桥二侧端梁的驱动装置同步带动，沿敷设在池顶的钢轨往复行走，集泥刮板将沉积于池底的污泥收集至集泥槽，通过固定排泥管排出池外。

行车提耙式刮泥机的行驶速度为1m/min。

1）工作桥工作桥采用方管制作形成桁架梁结构。

该形式美观大方，运行风阻小，刚度好，强度高，稳定性好；走道采用采用专业化制作的镀锌钢格栅板，美观大方，结构牢固。

现场安装采用螺栓连接，安装方便。

工作桥制作充分考虑刮泥机整体自重的同时，还考虑刮泥对其产生的弯矩以及其他侧向力、人载等，使工作桥在工作时整体挠度不大于1/800，承载大于150kg/m。

桥的整体直线度不大于1/1000。

工作桥端侧均设有钢制踏步，方便维护人员从池边走到工作桥上。

2）驱动装置驱动装置是带动工作桥运转的部件，采用二边分别同步驱动。

减速机采用轴装式减速箱减速，直接驱动行走轮，从而带动整机运转。

设计中充分考虑与工作桥的配合，确保行走轮的装配精度，从而保证整机行走的稳定性。

特制的夹轨防跑偏装置，可完全避免啃轨现象发生驱动端梁框架由型钢构成，行走轮轮毂为铸铁钢，行走轮两端轴承为调心带座轴承，便于安装和调整。

3）刮泥板及提升机构提升提耙机构采用钢丝卷筒式。

卷筒上的钢丝绳与刮臂上的吊点相连接，刮臂通过钢丝绳的卷扬来完成提升和下降的动作。

刮臂采用铰支结构，由型钢支架悬吊在工作桥下，通过提升动机构将刮泥板提升或放下。

为了避免刮泥板在刮泥时，刮板与池底直接摩擦，刮泥板安有水下行走轮作为支撑。

5）轨道及安装附件轨道采用15kg/m轻轨，附件应包括鱼尾板、压板、钢轨垫及所有连接紧固件。

行车式提耙刮泥机技术说明1、技术参数数量1套池子外形尺寸LxBxH=22x4.05x3.5m行走速度～1m/min总功率 1.11Kw电源380V/50Hz防护等级IP55/F安装位置室外2、性能及结构刮泥机主要由工作桥、驱动装置、刮泥板及提升机构、轨道、输配电装置、就地控制箱等主要部件组成。

行车提耙式刮泥机由设置在工作桥二侧端梁的驱动装置同步带动，沿敷设在池顶的钢轨往复行走，集泥刮板将沉积于池底的污泥收集至集泥槽，通过固定排泥管排出池外。

行车提耙式刮泥机的行驶速度为1m/min。

1）工作桥工作桥采用方管制作形成桁架梁结构。

该形式美观大方，运行风阻小，刚度好，强度高，稳定性好；走道采用采用专业化制作的镀锌钢格栅板，美观大方，结构牢固。

现场安装采用螺栓连接，安装方便。

工作桥制作充分考虑刮泥机整体自重的同时，还考虑刮泥对其产生的弯矩以及其他侧向力、人载等，使工作桥在工作时整体挠度不大于1/800，承载大于150kg/m。

桥的整体直线度不大于1/1000。

工作桥端侧均设有钢制踏步，方便维护人员从池边走到工作桥上。

2）驱动装置驱动装置是带动工作桥运转的部件，采用二边分别同步驱动。

减速机采用轴装式减速箱减速，直接驱动行走轮，从而带动整机运转。

设计中充分考虑与工作桥的配合，确保行走轮的装配精度，从而保证整机行走的稳定性。

特制的夹轨防跑偏装置，可完全避免啃轨现象发生驱动端梁框架由型钢构成，行走轮轮毂为铸铁钢，行走轮两端轴承为调心带座轴承，便于安装和调整。

3）刮泥板及提升机构提升提耙机构采用钢丝卷筒式。

卷筒上的钢丝绳与刮臂上的吊点相连接，刮臂通过钢丝绳的卷扬来完成提升和下降的动作。

刮臂采用铰支结构，由型钢支架悬吊在工作桥下，通过提升动机构将刮泥板提升或放下。

为了避免刮泥板在刮泥时，刮板与池底直接摩擦，刮泥板安有水下行走轮作为支撑。

5）轨道及安装附件轨道采用15kg/m轻轨，附件应包括鱼尾板、压板、钢轨垫及所有连接紧固件。

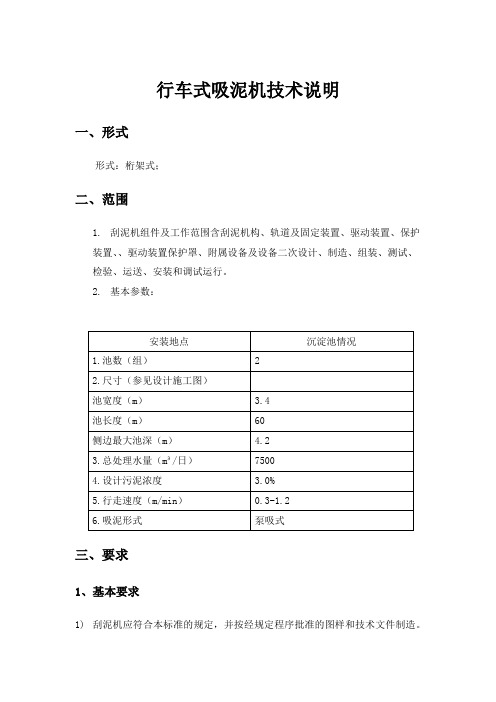

行车式吸泥机技术说明一、形式形式：桁架式；二、范围1.刮泥机组件及工作范围含刮泥机构、轨道及固定装置、驱动装置、保护装置、、驱动装置保护罩、附属设备及设备二次设计、制造、组装、测试、检验、运送、安装和调试运行。

2.基本参数：三、要求1、基本要求1)刮泥机应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。

2)刮泥机选用的材料、零部件、外购件等应有供应厂的合格证明，无合格证明时，制造厂必须经检验合格方可使用。

3)水下紧固件应使用SUS304不锈钢材料。

1、整机性能要求1)吸泥机外形尺寸应符合沉淀池主要尺寸的要求。

2)吸泥机刮板速度应满足工艺要求。

3)吸泥机安装后应与池底坡度相吻合，橡胶刮板与池底的距离不应大于10mm。

4)吸泥机运转应灵活，无卡阻和松动现象，电控设备动作应准确、可靠。

5)吸泥机各转动部位密封处不应渗油。

6)方形池吸泥机扫角刮板运行应动作灵活、可靠，符合池形要求。

7)吸泥机平均无故障工作时间不应少于8000h，使用寿命不应少于15年。

2、驱动装置1)应转动灵活，无卡滞和松动现象。

2)传动应符合GB/T 1243 的规定，传动应平稳。

3)主轴对机座底面的垂直度允许偏差为0.5mm/m，总偏差不大于2mm。

4)传动系统应设置可靠的过载保护装置。

3、主梁、桁架等钢结构焊接件1)主梁及桁架等采用SUS304不锈钢材料，钢结构焊接件的设计应符合GB 50017 的要求，主梁要求的最大挠度不应大于跨度的1/700。

2)钢结构焊接件的制造、拼装、焊接、安装、验收，均应符合GB 50205 的规定，主梁的制造偏差应符合GB 50205 中的相关规定。

3)焊接件的焊缝应平整、光滑，不应有任何裂缝和较严重的气孔、夹渣、未焊透、未熔合等缺陷，其质量应符合GB 50205 中的三级标准；主梁的对接焊缝焊接质量应符合GB50205 中的二级标准。

4、安全防护要求1)吸泥机安全设计应符合GB 5083 的有关规定。

刮吸泥机操作维护培训手册一、概述虹吸式吸泥机是斜管沉淀池专用排泥设备，也可用于普通平流沉淀池浓缩池排泥。

它是由驱动及传动装置、骨架、吸泥口及虹吸管等组成。

其特点为：1、结构轻巧，造型美观，尺寸可随设计要求灵活改变，使土建结构简化，减少挖方，方便施工。

2、运行平稳可靠，排泥效率高，吸泥不搅乱沉泥层。

3、根据斜管沉淀池前段沉泥量大，后段沉泥量小的特点，本吸泥机有二种型式的变速装置（电机变速和机械变速），可根据需要，在前段慢行，在后段快行，从而降低排泥的含水率。

二、工作原理本机主要由以下几个部分组成：1、行车式驱动及传动装置大跨度吸泥机由二组变速电机及摆线减速机联轴器直接带动二端的行车轮同步运行。

小跨度吸泥机由一组变速电机及减速机，通过伞齿轮换向，由中心轴带动二端行车轮，分别由变速档及换向开关变速及换向。

另一种变速是通过行车轮及轨型的变化实现的，电机为常用电机，其它与前面所述相同。

2、骨架结构主梁为箱形梁（大跨度）及板式梁（小跨度），悬臂及吸泥口、吸泥管的承托为金属行架。

3、吸泥口及虹吸管组扁形口的铸铁吸泥嘴安装于菱形的集泥板间，通过独立的虹吸管组将泥输出池外，虹吸管组的虹吸，是由潜水泵加水射器及管组成的。

冬季停运时，由虹吸管上的真空破坏虹吸放水，以防冻结。

三、安装事项1、刮板与池底间距不大于50毫米，吸泥嘴与池底间距不大于100毫米。

2、安装车轮时要保证四个轮同时着轨。

3、两轨道不平行度为5毫米，高低允差为5毫米。

四、调试1、人工推动1～2个行程，检查有无刮泥壁和刮池底现象、有无杂物障碍。

2、开启电机，使吸泥机运行，同时检查电机有无异常情况、减速机有无过热现象、整机有无异常噪音、变速是否有效、换向是否灵敏、速度是否合适。

3、启动潜水泵，打开水射器，检验虹吸是否形成，虹吸形成后，关闭水射器及潜水泵。

五、维护与检修1、定期检查和添加减速机内的润滑油到油面高度。

2、每天保证运行1～2个行程。

3、每五个月要更换一次减速机内的润滑油。

刮泥机工作原理
刮泥机是一种常用的工程机械设备，主要用于清理道路或建筑工地上的泥土和杂物。

它的工作原理可以简单概括为以下几个步骤。

首先，刮泥机通过驱动装置提供动力，驱动旋转刷盘和移动车架进行工作。

驱动装置可以是液压系统、电动机或传动装置等。

其次，刷盘位于刮泥机前部，通过驱动装置旋转。

当刮泥机前行时，刷盘与地面接触，将地面上的泥土、泥浆和杂物刮起。

然后，刮起的泥土和杂物被刷盘带动，送往刮泥机后部的集泥斗或集杂斗中。

这些斗通常位于刮泥机的后方，它们是用于存放和收集刮起的泥土和杂物的容器。

最后，当集泥斗或集杂斗中的泥土和杂物达到一定容量时，操作人员可以通过卸泥系统来卸载和处理。

卸泥系统可以是倾斜斗、卸泥铲等，它们将泥土和杂物从集泥斗或集杂斗中倾倒到指定位置。

总的来说，刮泥机通过刷盘的旋转和移动车架的前行，将地面上的泥土和杂物刮起，并通过集泥斗或集杂斗进行收集和存放，最后通过卸泥系统进行处理。

刮泥机的工作原理简单高效，可以大大提高清理工作的效率和质量。

刮吸泥机工作原理
刮吸泥机是由刮泥机和吸泥机组成，吸泥机会通过吸泥机口把污水吸到池中，再由刮泥机进行刮泥。

吸泥机可以实现自动运行，也可以人工手动操作。

操作人员在控制中心设置好吸泥口的位置和方向后，按下启动按钮，便可完成吸泥机的自动运行。

如果吸泥设备发生故障，则可通过手动操作来停止吸泥机的工作。

在运行过程中，如果发现吸泥机有故障，可及时地停机检查，维修。

刮泥设备分为手动刮泥和自动刮泥两种形式。

自动刮泥主要有螺旋输送刮泥、潜水刮泥、重力刮泥和真空泵刮泥等设备。

当污水经过水泵打入池中时，污水中的悬浮物和杂质会被吸到池中，而清水则会从排水口流出。

污水在池体中产生的絮凝物会被污泥吸走。

当吸出的污泥沉淀到池底时，沉淀下来的污泥便形成了一个完整的污泥层。

污泥在池中慢慢沉淀，最终沉淀到池底。

自动刮泥设备包括：吸泥口、进水口、出水口、电动机、减速器、挡板和刮板等。

—— 1 —1 —。

刮泥机工作原理
刮泥机是一种用于清理污泥或糊状物的机械设备，它通过一定的工作原理来实现清除污泥的目的。

刮泥机主要由刮泥叶片、传动装置、独立驱动系统和底部清污装置等部件组成。

其工作原理可大致分为以下几个步骤：
1. 启动刮泥机的电机，使其开始旋转。

电机传动刮泥叶片进行旋转。

2. 刮泥叶片与底部的污泥或糊状物接触，通过刮削的方式将其收集到刮泥机的内部。

3. 刮泥叶片将污泥推向刮泥机的底部清污区。

在此区域，设有清污装置，如链条输送机或滚筒，用于将污泥从刮泥机中抬升和搬出。

4. 污泥通过底部清污装置，进一步传输到容器或输送带上，完成刮泥过程。

5. 刮泥过程完成后，刮泥机可以继续旋转以进行下一轮清污操作。

刮泥机的工作原理可根据具体设计和应用情况而有所不同。

有些刮泥机还可能配备支撑装置，以保持稳定。

另外，刮泥机通常需要进行维护和保养，以保证其有效的运行。

总之，刮泥机通过电机驱动叶片旋转，将污泥刮削并通过底部的清污装置进行清除，实现了对污泥或糊状物的有效清理。

这一工作原理使得刮泥机在污水处理、煤矿等领域中得到广泛应用。
