【CN110001036A】一种多功能吸塑模具【专利】

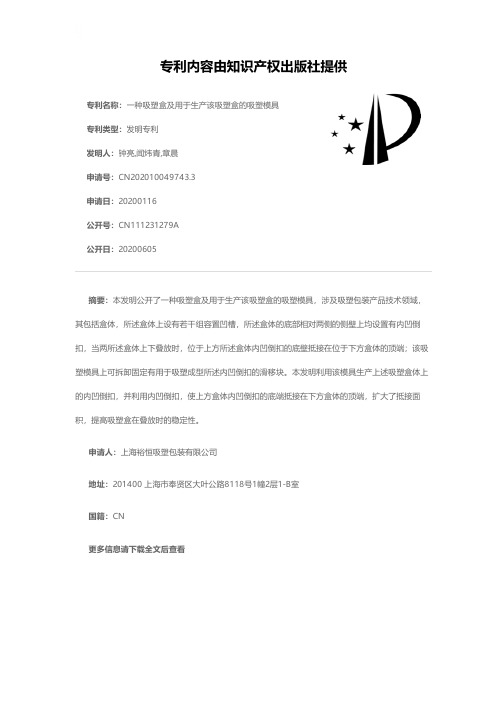

专利名称：一种吸塑盒及用于生产该吸塑盒的吸塑模具专利类型：发明专利
发明人：钟亮,闻炜青,章晨
申请号：CN202010049743.3
申请日：20200116
公开号：CN111231279A
公开日：
20200605
专利内容由知识产权出版社提供
摘要：本发明公开了一种吸塑盒及用于生产该吸塑盒的吸塑模具，涉及吸塑包装产品技术领域，其包括盒体，所述盒体上设有若干组容置凹槽，所述盒体的底部相对两侧的侧壁上均设置有内凹倒扣，当两所述盒体上下叠放时，位于上方所述盒体内凹倒扣的底壁抵接在位于下方盒体的顶端；该吸塑模具上可拆卸固定有用于吸塑成型所述内凹倒扣的滑移块。

本发明利用该模具生产上述吸塑盒体上的内凹倒扣，并利用内凹倒扣，使上方盒体内凹倒扣的底端抵接在下方盒体的顶端，扩大了抵接面积，提高吸塑盒在叠放时的稳定性。

申请人：上海裕恒吸塑包装有限公司
地址：201400 上海市奉贤区大叶公路8118号1幢2层1-B室
国籍：CN
更多信息请下载全文后查看。

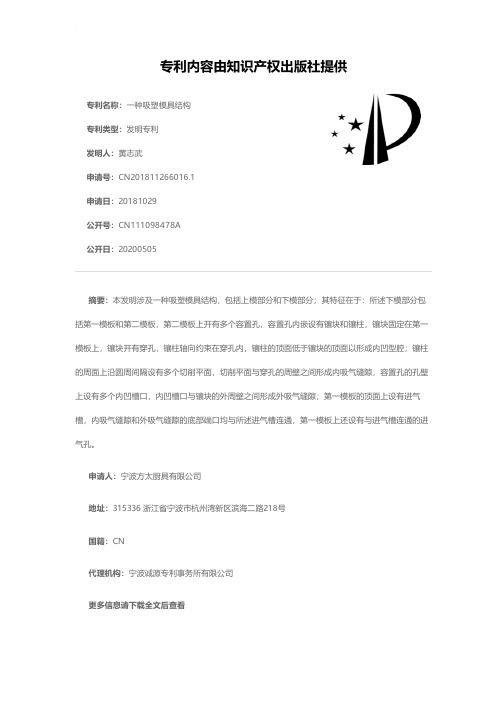

专利名称：一种吸塑模具结构专利类型：发明专利
发明人：黄志武
申请号：CN201811266016.1申请日：20181029
公开号：CN111098478A
公开日：
20200505
专利内容由知识产权出版社提供
摘要：本发明涉及一种吸塑模具结构，包括上模部分和下模部分；其特征在于：所述下模部分包括第一模板和第二模板，第二模板上开有多个容置孔，容置孔内嵌设有镶块和镶柱，镶块固定在第一模板上，镶块开有穿孔，镶柱轴向约束在穿孔内，镶柱的顶面低于镶块的顶面以形成内凹型腔；镶柱的周面上沿圆周间隔设有多个切削平面，切削平面与穿孔的周壁之间形成内吸气缝隙，容置孔的孔壁上设有多个内凹槽口，内凹槽口与镶块的外周壁之间形成外吸气缝隙；第一模板的顶面上设有进气槽，内吸气缝隙和外吸气缝隙的底部端口均与所述进气槽连通，第一模板上还设有与进气槽连通的进气孔。

申请人：宁波方太厨具有限公司
地址：315336 浙江省宁波市杭州湾新区滨海二路218号
国籍：CN
代理机构：宁波诚源专利事务所有限公司
更多信息请下载全文后查看。

专利名称：一种高精度吸塑模具专利类型：发明专利
发明人：付冲
申请号：CN201410547828.9申请日：20141016
公开号：CN104354292A
公开日：
20150218
专利内容由知识产权出版社提供
摘要：本发明公开了一种高精度吸塑模具，包括模具本体和真空系统，所述真空系统由真空泵、负压罐、真空室和抽气孔组成，所述真空泵、负压罐、真空室和抽气孔依次通过管道连通，所述抽气孔有若干个、均布在所述模具本体内的型腔表面上，所述抽气孔的孔径为0.5-1.5mm，所述模具本体是由石膏、铜、铝或铝合金制成的。

本发明模具可以提高制件的生产率和质量，同时能大幅度节省塑料制件的原材料和节约能源，并且使用寿命长。

申请人：苏州华冲精密机械有限公司
地址：215151 江苏省苏州市高新区浒关工业园青花路26号9栋
国籍：CN
代理机构：北京瑞思知识产权代理事务所(普通合伙)
代理人：袁红红
更多信息请下载全文后查看。

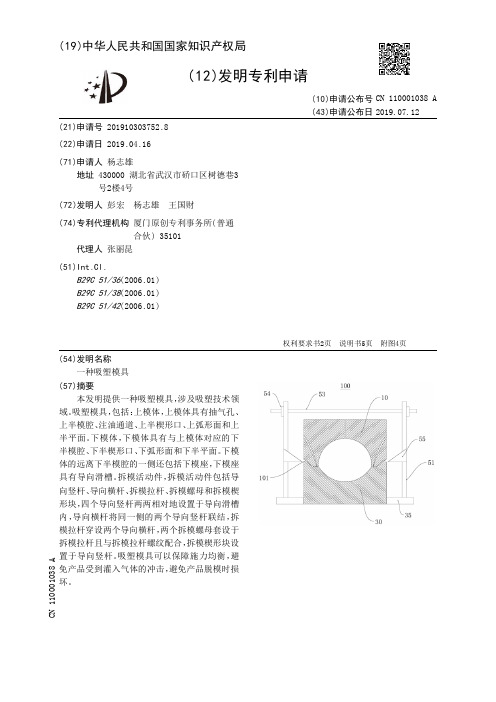

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910303752.8(22)申请日 2019.04.16(71)申请人 杨志雄地址 430000 湖北省武汉市硚口区树德巷3号2楼4号(72)发明人 彭宏　杨志雄　王国财　(74)专利代理机构 厦门原创专利事务所(普通合伙) 35101代理人 张丽昆(51)Int.Cl.B29C 51/36(2006.01)B29C 51/38(2006.01)B29C 51/42(2006.01)(54)发明名称一种吸塑模具(57)摘要本发明提供一种吸塑模具，涉及吸塑技术领域。

吸塑模具，包括：上模体，上模体具有抽气孔、上半模腔、注油通道、上半楔形口、上弧形面和上半平面。

下模体，下模体具有与上模体对应的下半模腔、下半楔形口、下弧形面和下半平面。

下模体的远离下半模腔的一侧还包括下模座，下模座具有导向滑槽。

拆模活动件，拆模活动件包括导向竖杆、导向横杆、拆模拉杆、拆模螺母和拆模楔形块，四个导向竖杆两两相对地设置于导向滑槽内，导向横杆将同一侧的两个导向竖杆联结，拆模拉杆穿设两个导向横杆，两个拆模螺母套设于拆模拉杆且与拆模拉杆螺纹配合，拆模楔形块设置于导向竖杆。

吸塑模具可以保障施力均衡，避免产品受到灌入气体的冲击，避免产品脱模时损坏。

权利要求书2页 说明书5页 附图4页CN 110001038 A 2019.07.12C N 110001038A权　利　要　求　书1/2页CN 110001038 A1.一种吸塑模具，其特征在于，包括：上模体，所述上模体具有抽气孔、上半模腔、注油通道、上半楔形口、上弧形面和上半平面，所述上半模腔位于所述上模体的中部，所述抽气孔与所述上半模腔连通且用于吸塑抽气，所述上半楔形口、所述上弧形面和所述上半平面从所述上模体的外侧向着所述上半模腔方向依次分布，所述注油通道从所述上模体延伸至所述上半平面所在处；下模体，所述下模体具有下半模腔、下半楔形口、下弧形面和下半平面，所述下半模腔位于所述下模体的中部，所述下半楔形口、所述下弧形面和所述下半平面从所述下模体的外侧向着所述下半模腔方向依次分布；所述下模体的远离所述下半模腔的一侧还包括下模座，所述下模座具有导向滑槽；拆模活动件，所述拆模活动件包括导向竖杆、导向横杆、拆模拉杆、拆模螺母和拆模楔形块，所述导向竖杆的数量为四个，四个所述导向竖杆两两相对地设置于导向滑槽内，所述导向横杆的数量为两个，两个所述导向横杆将同一侧的两个所述导向竖杆联结，所述拆模拉杆同时穿设两个所述导向横杆，所述拆模拉杆具有螺纹，所述拆模螺母的数量为两个，两个所述拆模螺母套设于所述拆模拉杆且与所述拆模拉杆螺纹配合，两个所述拆模螺母分别抵靠于两个所述导向横杆的相背的两侧，所述拆模楔形块设置于所述导向竖杆；所述上模体与所述下模体合模后，所述上半模腔与所述下半模腔构成吸塑模腔，所述上半楔形口与所述下半楔形口构成拆模楔口，所述上弧形面与所述下弧形面贴合，所述上半平面与所述下半平面贴合，所述拆模楔形块正对所述拆模楔口；拆模时，所述注油通道内灌注有冷却油，拧动所述拆模螺母，两个所述导向横杆相互靠近，并带动四个所述导向竖杆相互靠近，使得所述拆模楔形块插入所述拆模楔口且使得所述上模体与所述下模体逐渐分离，冷却油流入所述上半平面与所述下半平面之间。

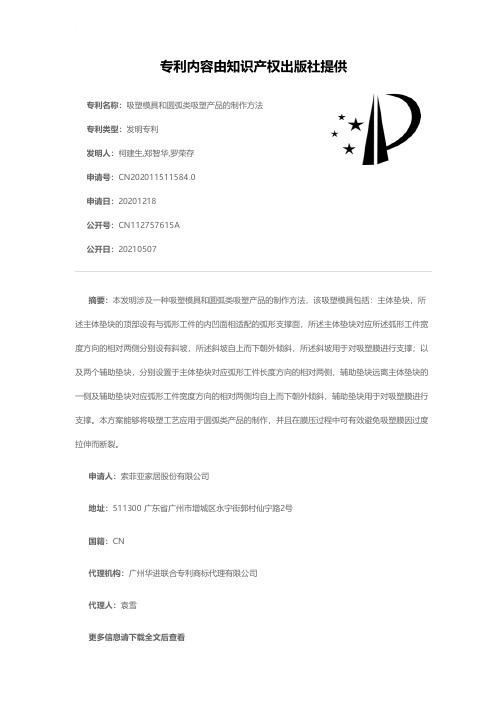

专利名称：吸塑模具和圆弧类吸塑产品的制作方法专利类型：发明专利
发明人：柯建生,郑智华,罗荣存
申请号：CN202011511584.0
申请日：20201218
公开号：CN112757615A
公开日：
20210507
专利内容由知识产权出版社提供
摘要：本发明涉及一种吸塑模具和圆弧类吸塑产品的制作方法，该吸塑模具包括：主体垫块，所述主体垫块的顶部设有与弧形工件的内凹面相适配的弧形支撑面，所述主体垫块对应所述弧形工件宽度方向的相对两侧分别设有斜坡，所述斜坡自上而下朝外倾斜，所述斜坡用于对吸塑膜进行支撑；以及两个辅助垫块，分别设置于主体垫块对应弧形工件长度方向的相对两侧，辅助垫块远离主体垫块的一侧及辅助垫块对应弧形工件宽度方向的相对两侧均自上而下朝外倾斜，辅助垫块用于对吸塑膜进行支撑。

本方案能够将吸塑工艺应用于圆弧类产品的制作，并且在膜压过程中可有效避免吸塑膜因过度拉伸而断裂。

申请人：索菲亚家居股份有限公司
地址：511300 广东省广州市增城区永宁街郭村仙宁路2号
国籍：CN
代理机构：广州华进联合专利商标代理有限公司
代理人：袁雪
更多信息请下载全文后查看。
