吊弦

整体吊弦长度计算整体吊弦长度计算是指在建筑结构中，将吊弦的长度计算为整体长度的方法。

吊弦通常用于吊挂悬挂系统，如天花板、吊顶、灯具等，该系统需要满足一定的静力学要求，如稳定性、可靠性和安全性。

因此，正确计算吊弦的长度对于设计和施工至关重要。

1.直线吊弦的计算直线吊弦是指吊弦的轮廓线是一条直线的情况。

在计算直线吊弦的长度时，可以使用三角形或平行四边形的几何性质来确定吊弦的长度。

具体计算步骤如下：1）确定吊弦的起始点和结束点。

2）根据起始点和结束点的位置关系，确定吊弦的直线方程。

3）计算吊弦的长度，可以使用勾股定理或坐标公式求解。

2.曲线吊弦的计算曲线吊弦是指吊弦的轮廓线不是直线，而是一条曲线。

计算曲线吊弦的长度需要考虑曲线的形状和曲线方程的表示方法。

常见的曲线吊弦有圆弧形吊弦和椭圆形吊弦。

具体计算步骤如下：1）确定吊弦的起始点和结束点。

2）根据吊弦的形状选择相应的曲线方程，如圆弧的方程或椭圆的方程。

3）计算曲线的弧长，可以通过积分或参数方程求解。

3.多段吊弦的计算多段吊弦是指吊弦由多个线段组成的情况。

在计算多段吊弦的长度时，需要将各个线段的长度相加，并考虑各个线段之间的转角。

1）确定吊弦的起始点和结束点。

2）选择适当的线段分段数目，将吊弦分割为若干个线段。

3）计算各个线段的长度，可以使用直线的长度计算方法。

4）考虑各个线段之间的转角，确定各个线段之间的连接方式，如直接相连或采用弯头连接。

总结起来，整体吊弦长度的计算方法根据吊弦的类型进行选择。

对于直线吊弦，可以使用几何方法进行计算；对于曲线吊弦，需要根据曲线的形状选择相应的曲线方程并计算弧长；对于多段吊弦，需要将各线段的长度相加，并考虑各个线段之间的转角。

无论吊弦的类型如何，正确进行吊弦长度的计算可以确保结构系统的稳定性和安全性。

吊弦安装计算一、执行接触网计算软件进入软件主菜单，选定“吊弦安装计算”栏，根据现场实际情况完成基本数据库、原始数据库数据输入。

二、字段说明1）悬挂类型——承导线型号2）导线高——导线高度3）悬挂单位自重——悬挂的每米质量（包括吊弦重、承力索和导线重）4）接触线单位自重——接触线的每米质量5）承力索额定张力——承力索设计的额定补偿张力6）接触线额定张力——接触线设计的额定补偿张力7）预留驰度率——接触线的预留驰度值8）吊弦线夹扣料值——承力索的顶面与导线的底面至吊弦环两端的长度之和9）跨距下限——吊弦布置数量相同的跨距范围的最小值（包括该值）10）跨距上限——吊弦布置数量相同的跨距范围的最大值（不包括该值）11）吊弦根数——分布在该跨距范围内吊弦的总数量12）未知间距数——该跨距范围内吊弦间距未确定的数量13）左1——该跨距内左支柱悬挂点至第一根吊弦的间距14）1-2——第一根吊弦至第二根吊弦的间距15）2-3——第二根吊弦至第三根吊弦的间距16）3-4、4-5、5-6、6-7、7-8、8-9、9-10——各间距类推17）10-右——第十根吊弦至右支柱悬挂点的间距18）跨距特征——该跨距内线路特征（集中负荷、曲线、竖曲线）19）承力索偏移值——承力索相对导线的偏移值20）曲线半径——该跨距所在范围内的线路曲线半径21）集中负荷——该跨距内集中负荷的重量22）竖曲线半径——该跨距内的竖曲线半径23）承力索高度——悬挂点处承力索相对于轨面中心的高度24）曲外超高——悬挂点处曲线的外轨超高25）集中负荷至左端距离——集中负荷中心至左悬挂点的距离26）吊弦1~10——吊弦从左到右的编号27）吊弦位置——吊弦至左侧支柱的距离28）吊弦长度——吊弦加吊弦线夹的长度和29）实际下料——吊弦实际有效长度，不含回头长度30）预留驰度——导线的设计预留驰度三、计算步骤：1）核对吊弦常用数据库、吊弦分布数据库是否正确。

整体吊弦长度计算按全补偿简单链型悬挂时，且假设接触线自重负载通1、原始测量数据悬挂点承力索到2条钢轨内缘的距离为A ，B ；支柱间的跨距为L ，曲线外轨超高为h w 。

2、数据处理(1)承力索对线路中心的水平偏移距离为a ＇a ＇=(B 2-A 2)/2×1435(2)承力索对轨面的垂直距离H 1＇H1＇= A 2- (1435/2-a ＇)2(3)该悬挂点处承力索的结构高度hh= H1＇- H （H 为设计导高）。

3、计算公式(1)直线段:-1000[gX(L-X)/2T c ]+[h 1+(h 2-h 1)X/L] ①(2)曲线修正值[X(L-X)h w +T j /T c * h w (X-D)(L-X-D)]/(3R) ②(3)竖曲线修正值1000(T c +T j )* (X-D)(L-X-D)/(2R 0T C ) ③(4)预留弛度修正值4F 0(X-D)(L-X-D)/(L-2D)2 ④4、直线段吊弦长度计算公式C(之字布置)C= [①+④]2+[a 1+(a 1-a 2)X/L]]2 +③5、圆曲线段吊弦长度计算公式C= ①+②+③+④6、缓和曲线吊弦长度计算公式C(1)A柱在直线，B柱在缓和曲线，a均为正值C= [①+④]2+[a- aX/L]2 +③(2)A柱在缓和曲线，B柱在直线C= [①+④]2+[aX/L]2 +③7、有集中荷载时吊弦长度修正值hv-VX(L-l)/(TL) (D≤X≤l) hv=- -Vl(L-l)/(TL) (l≤X≤l-D)本文中各个变量的含义:C:吊弦长度(mm)h1:支柱1的结构高度(mm)h2:支柱2的结构高度(mm)g:单位悬挂自重(kg/m)X:吊弦到支柱1的距离(m)L:支柱1到支柱2的实际跨距长度(m)T C:承力索的额定张力(kg)T j:接触线的额定张力(kg)h w1:支柱1处外轨超高(mm)h w2:支柱2处外轨超高(mm)h w:吊弦处外轨超高(mm) h w= h w1+(h w2- h w1)X/LR:曲线半径(m)R0:竖曲线半径(m) 竖曲线“”时为正,反之为负。

第二节吊弦安装吊弦是接触网链形悬挂中，承力索和接触线间的连接部件。

吊弦的作用是通过吊弦线夹，将接触线悬挂到承力索上；调节吊弦的长度以保持接触线距轨面一定的高度，以改善受流质量。

吊弦一般做成环节状，每根吊弦一般不应少于两节，这样就可以保证接触悬挂的弹性。

吊弦一般多采用直径为 4.0mm的镀锌铁线制成，两端环孔的形状做成水珠形，环孔收口处缠绕两圈半，多余的铁线头要截掉。

每节吊弦两端的环孔应呈互相垂直状。

吊弦安装后，应能保证接触线在温度变化时，自由地沿线路方向伸缩移动。

吊弦的制作是用吊弦制作器完成的，个别情况下，在施工和维修中可根据实际需要手工制作。

一、吊弦的类型吊弦一般分为环节吊弦、弹性吊弦、滑动吊弦和整体吊弦四种类型。

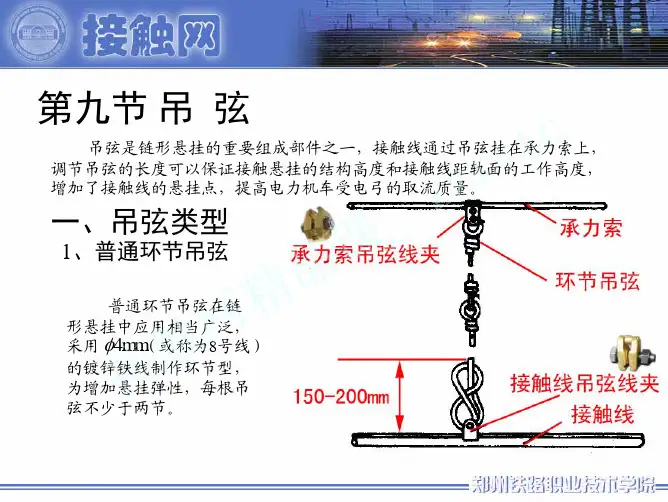

1．环节吊弦表17-1 环节吊弦表注：本表适用于结构高度为1.5～1.7m。

环节吊弦一般由二节或三节连在一起，根据吊弦在跨距中所处位置及悬挂结构高度的不同，环节吊弦可分为四种类型，其规格型号如表17-1所列。

环节吊弦最下面的一节应预留穿过安装在接触线上吊弦线夹后回头的长度(约300mm)。

2．弹性吊弦弹性吊弦安装在支柱定位点处。

它是通过一根长约15m的GJ-10(7股)镀锌钢绞线制成的辅助绳和一根(或两根)环节吊弦组合而成的。

由辅助绳和一根环节吊弦组成的弹性吊弦多用于正定位处，称为Y型弹性吊弦。

由辅助绳和二根环节吊弦组成的弹性吊弦多用于反定位、软横跨定位等处，称为型弹性吊弦。

采用弹性吊弦，有利于消除定位点处接触线的硬点，改善定位处悬挂的弹性。

3．滑动吊弦当安装环节吊弦在极限温度下其编移超过允许范围时，就要采用滑动吊弦。

一般用于隧道内接触悬挂。

4．整体吊弦整体吊弦由铜绞线、C(承力索)型线夹、J(接触线)型线夹组成。

整体吊弦是将铜绞线和C型线夹、J型线夹通过压接机压接在一起的。

整体吊弦的不可调性，要求吊弦长度的精确控制和支持装置安装的一次到位。

整体吊弦制作方法及技术要求如下：(1)材料检查①铜绞线无散股、断股、死弯等缺陷，外径尺寸为4.5+0.27(mm)。

可调整体吊弦TJB0103A、压接型整体吊弦TJB0103一、产品用途及说明1、用途：本零件用于在全补偿链型接触悬挂中悬吊接触线。

2、适用范围：2.1 整体吊弦装置用于悬挂铜合金绞线承力索和铜合金接触线；2.2 可调吊弦装置用于在需要调节吊弦长度的特殊位置处悬挂铜合金绞线承力索和铜合金接触线。

二、产品安装示意图可调式整体吊弦根据承力索吊弦线夹类型分为35、70、95、95A、120型。

压接型整体吊弦根据承力索吊弦线夹类型分为35、70、95、95A、120型。

可调整体吊弦组成：1承力索吊弦线夹、2接线端子组合件、3心型嵌环、4调整螺栓线夹、5吊弦线、6压接管、7接触线吊弦线夹。

压接型整体吊弦组成：1承力索吊弦线夹、2接线端子组合件、3心型嵌环、4压接管、5吊弦线、6接触线吊弦线夹。

三、机械性能1、本零件的最大工作荷重为1.3kN；垂直破坏荷重3.9 kN。

2、吊弦线夹与接触线及承力索之间的滑动荷重值不小于1.0 kN；3、钳压管与吊弦线之间的滑动荷重不小于3.9 kN；4、吊弦线的破断力不小于5.67kN。

5、连接线夹与吊弦线之间的滑动荷重不小于1.0 kN；6、螺栓的紧固力矩25-32 N.m。

7、吊弦固定螺栓的紧固力矩25N.m，调节固定后，调节固定螺栓与吊弦线间的滑动荷重不小于3.9kN。

四、安装方法警告▲仔细阅读安装使用说明中的注意事项，必须由培训合格的人员正确安装。

▲坠落危险！高空作业时要确保安全第一。

安装时可能会产生危险。

必须佩戴安全帽、安全带。

▲高空作业人员、地面上的工作人员均应考虑到高空坠落的零件或工具可能造成的伤害，采取必要的防范、规避措施。

忽视这些注意事项易引起人员伤亡。

（一）整体吊弦装置TJB0103的安装方式：1、根据安装示意图或装配图材料表检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；线夹本体型号与线型规格是否一致；紧固件之间的配合是否灵活。

2、通过现场工艺试验确定吊弦线（10mm2铜镁软绞线）长度。
