焊条（covered electrode）
气焊或电焊时熔化填充在焊接工件的接合处的金属条。焊条的材料通常跟工件的材料相同。
焊条的组成
焊条由焊芯及药皮两部分构成。焊条是在金属焊芯外将涂料（药皮）均匀、同心地压涂在焊芯上。焊条种类不同，焊芯也不同。焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等）的含量，应有严格的限制，优于母材。焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少。
焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分
（详见焊丝国家标准GB1300 一77）。采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉
拔比较容易，另一方面可降低还原性气体CO 含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利。加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用。
高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要
控制杂质的含量，并按工艺要求常加入某些特定的合金元素。
焊条就是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。在焊条
前端药皮有45 。左右的倒角，这是为了便于引弧。在尾部有一段裸焊芯，
约占焊条总长1/16 ，便于焊钳夹持并有利于导电。焊条的直径实际上是指焊芯直径，通常为2、2.
5、3. 2或3、4、5或6mm等几种规格，常用的是小 3. 2、小4、小5
三种，其长度“L一般在250^450 mm之间。
1.焊芯焊条中被药皮包覆的金属芯称为焊芯。焊芯一般是一根具有一定长度及直径的钢丝。
焊接时，焊芯有两个作用：一是传导焊接电流，产生电弧把电能转换成热能，二是焊芯本身熔化作为填充金属与液体母材金属熔合形成焊缝。
焊条焊接时，焊芯金属占整个焊缝金属的一部分。所以焊芯的学成分，直接影响焊缝的质量。因此，作为焊条芯用的钢丝都单独规定了它的牌号与成分。如果用于埋弧自动焊、电渣焊、气体保护焊、气焊等熔焊方法作填充金属时，则称为焊丝。
（1 ）焊芯中各合金元素对焊接的影响
1)碳(C)碳是钢中的主要合金元素，当含碳量增加时，钢的强度、硬度明显提高，
而塑性降低。在焊接过程中，碳起到一定的脱氧作用，在电弧高温作用下与氧发生化合作用，生成一氧化碳和二氧化碳气体，将电弧区和熔池周围空气排除，防止空气中的氧、氮有害气体对熔池产生的不良影响，减少焊缝金属中氧和氮的含量。若含碳量过高，还原作用剧烈，会引起较大的飞溅和气
孔。考虑到碳对钢的淬硬性及其对裂纹敏感性增加的影响，低碳钢焊芯的含碳量一般0. 1％。
2)锰(Mn)锰在钢中是一种较好的合金剂，随着锰含量的增加，其强度和韧性会有所提高。在焊接过程中，锰也是一种较好的脱氧剂，能减少焊缝中氧的含量。锰与硫化合形成硫化锰浮于熔渣中，从而减少焊缝热裂纹倾向。因此一般碳素结构钢焊芯的
含锰量为0. 30 %?0. 55 %，焊接某些特殊用途的钢丝，其含锰量高达 1 . 70 %—2. 10％。
3)硅(Si )硅也是一种较好的合金剂，在钢中加入适量的硅能提高钢的屈服强度、弹性及抗酸性能；若含量过高，则降低塑性和韧性。在焊接过程中，硅也具有较好的脱氧能力，与氧形成二氧化硅，但它会提高渣的粘度，易促进非金属夹杂物生成。
4)铬(Cr)铬能够提高钢的硬度、耐磨性和耐腐蚀性。对于低碳钢来说，铬便是一
种偶然的杂质。铬的主要冶金特征是易于急剧氧化，形成难熔的氧化物三氧化二铬(Cr 203) ，从而增加了焊缝金属夹杂物的可能性。三氧化二铬过渡到熔渣后，能使熔渣粘度提高，流动性降低。
5)镍(Ni)镍对钢的韧性有比较显著的效果，一般低温冲击值要求较高时，适当掺入一些镍。
6)硫(S)硫是一种有害杂质，随着硫含量的增加，将增大焊缝的热裂纹倾向，因
此焊芯中硫的含量不得大于0. 04%。在焊接重要结构时，硫含量不得大于0. 03%。
7) 磷
(2) 焊芯的分类
焊芯是根据国家标准“焊接用钢丝”( GB 1300-77) 的规定分类的，用于焊接的专用钢丝可分为碳素结构钢、合金结构钢、不锈钢三类。
2.药皮
压涂在焊芯表面的涂层称为药皮。焊条的药皮在焊接过程中起着极为重要的作用。若采用无药皮的光焊条焊接，则在焊接过程中，空气中的氧和氮会大量侵入熔化金属，将金属铁和有益元素碳、硅、锰等氧化和氮化形成各种氧化物和氮化物，并残留在焊缝中，造成焊缝夹渣或裂纹。而熔入熔池中的气体可能使焊缝产生大量气孔，这些因素都能使焊缝的机械性能(强度、冲击值等)大大降低，同时使焊缝变脆。此外采用光焊条焊接，电弧很不稳定，飞溅严重，焊缝成形很差。
人们在实践过程中发现如果在光焊条外面涂一层由各种矿物等组成的药皮，能使电弧燃烧稳定，焊缝质量得到提高，这种焊条叫药皮焊条。随着工业技术的不断发展，人们创制出了现在广泛应用的优质厚药皮焊条。
焊条的要求
(1)容易引弧，保证电弧稳定，在焊接过程中飞溅小。
(2)药皮熔化速度应慢于焊芯熔化速度，以造成喇叭状的套简(套筒长度应小于焊芯
直径)，有利于熔滴过渡和造成保护气氛；
(3)熔渣的比重应小于熔化金属的比重，凝固温度也应稍低于金属凝固温度，渣壳应易脱掉；
(4)具有掺合金和冶金处理作用；
(5)适应各种位置的焊接。
焊条型号与牌号
（1）焊条的牌号
以结构钢为例：牌号,编制法。结XXX,结为结构钢焊条,第3个数字，代表药皮类型, 焊接电流要求，第1、2数:代表焊缝金属抗拉强度。
（2）焊条的型号
焊条的型号是按国家有关标准与国际标准确定的。EXXX,以结构钢为例，型号编
制法为字母“ E”示焊条，第一、二位表示熔敷金属最小抗拉强度，第三位数字表示焊条的焊接位置，第三、四位数字表示焊接电流种类及药皮类型。
（3）焊条型号的表示方法：铸铁焊条用Z开头表示、低温钢镍合金焊条用W Ni表示、耐热钢焊条用R表示、堆焊焊条用D表示、铬不锈钢焊条用G A表示、特种焊条
用TS表示、银基焊条用HL表示、铜及铜合金焊条用T表示、铝及铝合金焊条用L表示、气焊条用HS表示。
4.焊条的分类
根据不同情况，电焊条有三种分类方法：按焊条用途分类、按药皮的主要化学成分分类、按药皮熔化后熔渣的特性分类。
按照焊条的用途，有两种表达形式，一为原机械工业部编制的的，可以将电焊条分为：结构钢焊条、耐热钢焊条、不锈钢焊条、堆焊焊条、低温钢焊条、铸铁焊条、镍和镍合金焊条、铜及铜合金焊条、铝及铝合金焊条以及特殊用途焊条。二为国家标准规定，为碳钢焊条，低合金焊条、不锈钢焊条、堆焊焊条、铸铁焊条、铜及铜合金焊条、铝及铝合金焊条。二者没有原则区别，前者用商业牌号表示，后者用型号表示。
如果按照焊条药皮的主要化学成分来分类，可以将电焊条分为：氧化钛型焊条、氧化钛钙型焊条、钛铁矿型焊条、氧化铁型焊条、纤维素型焊条、低氢型焊条、石墨型焊条及盐基型焊条。
如果按照焊条药皮熔化后，熔渣的特性来分类，可将电焊条分为酸性焊条和碱性焊条。酸性焊条药皮的主要成分为酸性氧化物，如二氧化硅、二氧化钛、三氧化二铁等。碱性焊条药皮的主要成分为碱性氧化物，如大理石、萤石等。
电焊条的分类方法很多，可分别按用途、熔渣的碱度、焊条药皮的主要成分、焊条性能特征等不同角度对电焊条进行分类。
1按用途分类
我国现行的焊条分类方法，主要是根据焊条国家标准和原机械工业部编制的《焊接材料产品样本》。焊条型号按国家标准分为8类，焊条牌号按用途分为10类。
电焊条大类的划分
4 EZ GB/T10044 —88 6 镍及镍铸（Z）
5 镍及镍EZ
6 合金焊条镍(Ni)
合金焊条ENi 7
6 GB/T13814 —92 铜及铜铜（T）
铜及铜TCu 8
7 合金焊条铝（L）
合金焊条TAl 9
8 GB/T3670 —83 铝及铝特
铝及铝10
合金焊条(TS) 合金焊条
GB/T3669 —83 特殊用
途焊条
各大类焊条按主要性能的不同还可分为若干小类，如低合金钢焊条，又可分为低合金高强钢焊条、低温钢焊条、耐热钢焊条、耐海水腐蚀用焊条等。有些焊条同时可以有多种用途。
2按熔渣的酸碱性分类
主要是根据焊接熔渣的碱度，即按熔渣中碱性氧化物与酸性氧化物的比例来划分。
（1 ）酸性焊条
药皮中含有大量的TiO2、SiO2等酸性造渣物及一定数量的碳酸盐等，熔渣氧化性强，熔渣碱度系数小于1。酸性焊条焊接工艺性好，电弧稳定，可交、直流两用，飞溅
小、熔渣流动性和脱渣性好，熔渣多呈玻璃状，较疏松、脱渣性能好，焊缝外表美观。
酸性焊条的药皮中含有较多的二氧化硅、氧化铁及氧化钛，氧化性较强，焊缝金属中的氧含量较高，合金元素烧损较多，合金过渡系数较小，熔敷金属中含氢量也较高，因而焊缝金属塑性和韧性较低。（2）碱性（低氢型）焊条
药皮中含有大量的碱性造渣物（大理石、萤石等），并含有一定数量的脱氧剂和
渗合金剂。碱性焊条主要靠碳酸盐（如CaCO3等）分解出CO2作保护气体，弧柱气
氛中的氢分压较低，而且萤石中的氟化钙在高温时与氢结合成氟化氢（HF ），降低了
焊缝中的含氢量，故碱性焊条又称为低氢型焊条。采用甘油法测定时，每100g熔敷金
属中的扩散氢含量，碱性焊条为1?8mL ,酸性焊条为17?50mL。碱性渣中CaO数
量多，熔渣脱硫的能力强，熔敷金属的抗热裂纹的能力较强。而且，碱性焊条由于焊缝金属中氧和氢含量低，非金属夹杂物较少，具有较高的塑性和冲击韧性。碱性焊条由于药皮中含有较多的萤石，电弧稳定性差，一般多采用直流反接，只有当药皮中含有较多量的稳弧剂时，才可以交、直流两用。碱性焊条一般用于较重要的焊接结构，如承受动载荷或刚性较大的结构。
3 按药皮主要成分分类
按照药皮的主要成分可以确定焊条的药皮类型，见①。由于药皮配方组成不同， 致使各种药皮类型焊条的熔渣特性、焊接工艺性能以及焊缝金属力学性能有很大差别。 即使是同一类型药皮，但不同牌号的焊条也因为药皮成分和配比不同，焊条的工艺性 能等也会出现明显的差别。焊条药皮类型及主要特点见②。
① 焊条药皮类型分类： (1 )药皮类型：钛型 II 药皮主要成分 ：氧化钛＞ 35% II 焊接电源：
直流或交
流
(2) 药皮类型：钛钙型 I 药皮主要成分 ：氧化钛
30%以上，碳酸盐20%以下|| 焊接电源：直流或交流
(3)
药皮类型：钛铁矿型 I 药皮主要成分 ：钛铁矿＞ 30% I 焊
接电源：直流或 交流
(4)
药皮类型：氧化铁型
I
药皮主要成分
：多量氧化铁及较多的锰铁脱氧剂
II
0%左右I 焊接电源：直流或交流
I 药皮主要成分 ：钙、镁的碳酸盐和萤石 I 焊接电 I 药皮主要成分 ：钙、镁的碳酸盐和萤石 I 焊接电
I 药皮主要成分 ：钙、镁的碳酸盐、萤石和铁粉 I I 药皮主要成分 ：多量石墨 I 焊接电源：直流或交 H 药皮主要成分 ：氯化物和氟化物 I 焊接电源：直流
② 焊条药皮类型分类：( 1)药皮类型：不属已规定的
类型
电源种类：不规定 主
要特点：在某些焊条中采用氧化锆、金红石碱性型等，这些新渣系目前尚未形成系列
( 2)药皮类型：氧化钛型 电源种类：直流或交流 主要特点：含多量氧化钛，焊 条工艺性能良好，电弧稳定，再引弧方便，飞溅很小，熔深较浅，熔渣覆盖性良好， 脱渣容易，焊缝波纹特别美观，可全位置焊接，尤宜于薄板焊接，但焊缝塑性和抗裂 性稍差。随药皮中钾、钠及铁粉等用量的变化，分为高钛钾型、高钛钠型及铁粉钛型
等
( 3)药皮类型： 钛钙型 电源种类： 直流或交流 主要特点： 药皮中含氧化钛 30% 以上，钙、镁的碳酸盐 20% 以下，焊条工艺性能良好，熔渣流动性好，熔深一般，电 弧稳定，焊缝美观，脱渣方便，适用于全位置焊接，如 J422 即属此类型，是目前碳钢
焊条中使用最广泛的一种焊条。
( 4)药皮类型：钛铁矿型
电源种类： 直流或交流 主要特点：药皮中含钛铁矿 3
05 ，焊条熔化速度快，熔渣流动性好，熔深较深，脱渣容易，焊波整齐，电弧稳定， 平焊、平角焊
焊接电源： 直流或交流
( 5)药皮类型：高纤维素钠型
0%左右I 焊接电源：直流
( 6 )药皮类型：高纤维素钾药皮主要成分 药皮主要成分
有机物 15% 以上，氧化钛 3 有机物 15% 以上，氧化钛 3
( 7 )药皮类型：低氢钠型
源：直流
( 8 )药皮类型：低氢钾型 源： 直流或交流
( 9)药皮类型：铁粉低氢型 焊接电源：直流或交流
( 10 )药皮类型：石墨型 流
(11)药皮类型：盐基型
工艺性能较好，立焊稍次，焊缝有较好的抗裂性
( 5)药皮类型：氧化铁型电源种类：直流或交流主要特点：药皮中含多量氧化铁和较多的锰铁脱氧剂，熔深大，熔化速度快，焊接生产率较高，电弧稳定，再引
弧方便，立焊、仰焊较困难，飞溅稍大，焊缝抗热裂性能较好，适用于中厚板焊接。
由于电弧吹力大，适于野外操作。若药皮中加入一定量的铁粉，则为铁粉氧化钛型
（6）药皮类型：纤维素型电源种类：直流或交流主要特点：药皮中含15%以
上的有机物，30%左右的氧化钛，焊接工艺性能良好，电弧稳定，电弧吹力大，熔深
大，熔渣少，脱渣容易。可作立向下焊、深熔焊或单面焊双面成形焊接。立、仰焊工艺性好。适用于薄板结构、油箱管道、车辆壳体等焊接。随药皮中稳弧剂、黏结剂含量变化，分为高纤维素钠型（采用直流反接）、高纤维素钾型两类
（7）药皮类型：低氢钾型（低氢钠型）电源种类：直流或交流（直流）主要特点：药皮成分以碳酸盐和萤石为主。焊条使用前须经300?400 C烘焙。短弧操作，
焊接工艺性一般，可全位置焊接。焊缝有良好的抗裂性和综合力学性力。适于焊接重
要的焊接结构。按照药皮中稳弧剂量、铁粉量和黏结剂不同，分为低氢钠型、低氢钾型和铁粉低氢型等
（8）药皮类型：石墨型电源种类：直流或交流主要特点：药皮中含有多量石墨，
通常用于铸铁或堆焊焊条。采用低碳钢焊芯时，焊接工艺性能较差，飞溅较多，烟雾
较大，熔渣少，适于平焊。采用有色金属焊芯时，能改善其工艺性能，但电流不易过大（9）药皮类型：盐基型电源种类：直流主要特点：药皮中含多量氯化物和氟
化物，主要用于铝及铝合金焊条。吸潮性强，焊前要烘干。药皮熔点低，熔化速度快。
采用直流电源，焊接工艺性较差，短弧操作，熔渣有腐蚀性，焊后需用热水清洗
此外，对于药皮中含有多量铁粉的焊条，可以称为铁粉焊条。这时，按照相应焊条药皮的主要成分，又可分为铁粉钛型、铁粉钛钙型、铁粉钛铁矿型、铁粉氧化铁型、铁粉低氢型等，构成了铁粉焊条系列。
4按焊条性能分类
按性能分类的焊条，都是根据其特殊使用性能而制造的专用焊条，如超低氢焊条、低尘低毒焊条、立向下焊条、躺焊焊条、打底层焊条、高效铁粉焊条、防潮焊条、水下焊条、重力焊条等。
焊条的选用原则
焊条的选用须在确保焊接结构安全、可行使用的前提下，根据被焊材料的化学成分、力学性能、板厚及接头形式、焊接结构特点、受力状态、结构使用条件对焊缝性能的要求、焊接施工条件和技术经济效益等综合考查后，有针对性地选用焊条，必要时还需进行焊接性试验。
（1）同种钢材焊接时焊条选用要点
①考虑焊缝金属力学性能和化学成分
对于普通结构钢，通常要求焊缝金属与母材等强度，应选用熔敷金属抗拉强度等于或稍高于母材的焊条。对于合金结构钢，有时还要求合金成分与母材相同或接近。在焊接结构刚性大、接头应力高、焊缝易产生裂纹的不利情况下，应考虑选用比母材强度低的焊条。当母材中碳、硫、磷等元素的含量偏高时，焊缝中容易产生裂纹，应选用抗裂性能好的碱性低氢型焊条。
②考虑焊接构件使用性能和工作条件
对承受载荷和冲击载荷的焊件，除满足强度要求外，主要应保证焊缝金属具有较高的冲击韧性和塑性，可选用塑、韧性指标较高的低氢型焊条。接触腐蚀介质的焊件，应根据介质的性质及腐蚀特征选用不锈钢类焊条或其他耐腐蚀焊条。在高温、低温、耐磨或其他特殊条件下工作的焊接件，应选
用相应的耐热钢、低温钢、堆焊或其他特殊用途焊条。
③考虑焊接结构特点及受力条件
对结构形状复杂、刚性大的厚大焊接件，由于焊接过程中产生很大的内应力，易使焊缝产生裂纹，应选用抗裂性能好的碱性低氢焊条。对受力不大、焊接部位难以清理干净的焊件，应选用对铁锈、氧化皮、油污不敏感的酸性焊条。对受条件限制不能翻转的焊件，应选用适于全位置焊接的焊条。
④考虑施工条件和经济效益
在满足产品使用性能要求的情况下，应选用工艺性好的酸性焊条。在狭小或通风条件差的场合，应选用酸性焊条或低尘焊条。对焊接工作量大的结构，有条件时应尽量采用高效率焊条，如铁粉焊条、高效率重力焊条等，或选用底层焊条立向下焊条之类的专用焊条，以提高焊接生产率。
（2）异种钢焊接时焊条选用要点
①强度级别不同的碳钢+低合金钢（或低合金钢+低合金高强钢）
一般要求焊缝金属或接头的强度不低于两种被焊金属的最低强度，选用的焊条熔敷金属的强度应能保证焊缝及接头的强度不低于强度较低侧母材的强度，同时焊缝金属的塑性和冲击韧性应不低于强度较高而塑性较差侧母材的性能。因此，可按两者之中强度级别较低的钢材选用焊条。但是，为了防止焊接裂纹，应按强度级别较高、焊接性较差的钢种确定焊接工艺，包括焊接规范、预热温度及焊后热处理等。
②低合金钢+奥氏体不锈钢
应按照对熔敷金属化学成分限定的数值来选用焊条，一般选用铬和镍含量较高的、塑性和抗裂性较好的Cr25-Ni13型奥氏体钢焊条，以避免因产生脆性淬硬组织而导致
的裂纹。但应按焊接性较差的不锈钢确定焊接工艺及规范。
③不锈复合钢板
应考虑对基层、复层、过渡层的焊接要求选用三种不同性能的焊条。对基层（碳钢或低合金钢）的焊接，选用相应强度等级的结构钢焊条；复层直接与腐蚀介质接触，应选用相应成分的奥氏体不锈钢焊条。关键是过渡层（即复层与基层交界面）的焊接，必须考虑基体材料的稀释作用，应选用铬和镍含量较高、塑性和抗裂性好的Cr25-Ni13
型奥氏体钢焊条。
电焊条相关知识 一、相关介绍 1、发达国家电焊条产量占钢产量的0.2%～0.4%，我国电焊条产量占钢产量的0.6%，焊条占全部焊接材料产量的75%左右。 2、各类焊条的构成比例大致为：普通结构钢焊条约占87%，低氢型结构焊焊条约占7.5%，不锈钢焊条约占 1.4%，其他类型焊条约占4.1%。 3、年产焊条10万吨以上的有：天津大桥、天津金桥、四川大西洋。 4、药皮质量系数=药皮质量/带药皮的这部分焊芯质量，一般焊条药皮的质量系数为35%～55%。 二、酸性焊条和碱性焊条 1、酸性焊条和碱性焊条划分的主要依据是药皮熔渣的酸碱度，即熔渣中酸性氧化物和碱性氧化物的比例。 2、酸性焊条的特点 电弧柔软、飞溅小、熔渣流动性和覆盖性好，因此焊缝外观美观、焊波细密、成形平滑；药皮中含有较多的氧化铁、氧化钛和氧化硅等，其氧化性较强，因此，焊接过程中合金元素烧损较多。同时，由于焊缝金属中氧和氢的含量较多，因而苏醒、韧性较低。 3、碱性焊条的特点 熔滴过程是短路连接，电弧不够稳定，熔渣的覆盖性差、焊缝形状凸起，且焊缝外观波纹粗糙，但在向上立焊时，容易操作。药皮中含有多量的大理石和萤石，萤石中的氟化钙在高温时与氢结合形成氟
化氢，从而较低了焊缝中的含氢量。 4、性能对比 三、焊条的分类 1、按药皮成分分类 焊条可按药皮的主要成分进行分类，确定焊条的药皮类型，如钛钙型，唯有低氢型例外，虽然低氢型焊条药皮的主要成分是钙、镁的碳酸盐和萤石，但却以焊缝中含氢量低作为其主要特征而命名。对于有些药皮中黏粘剂分别为钾水玻璃或钠水玻璃，因此，同一药皮类型又可以进一步划分为钾型和钠型，如低氢钠型。 2、按用途分类 焊条牌号中按焊条的主要用途分为以下10大类： 焊条大类 代号 拼音汉字 △结构钢焊条J 结△耐热钢焊条R 热△铬不锈钢焊条G 铬
焊条（covered electrode） 气焊或电焊时熔化填充在焊接工件的接合处的金属条。焊条的材料通常跟工件的材料相同。 焊条的组成 焊条由焊芯及药皮两部分构成。焊条是在金属焊芯外将涂料（药皮）均匀、同心地压涂在焊芯上。焊条种类不同，焊芯也不同。焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等）的含量，应有严格的限制，优于母材。焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少。 焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分 （详见焊丝国家标准GB1300 一77）。采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉 拔比较容易，另一方面可降低还原性气体CO 含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利。加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用。 高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要 控制杂质的含量，并按工艺要求常加入某些特定的合金元素。 焊条就是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。在焊条 前端药皮有45 。左右的倒角，这是为了便于引弧。在尾部有一段裸焊芯， 约占焊条总长1/16 ，便于焊钳夹持并有利于导电。焊条的直径实际上是指焊芯直径，通常为2、2. 5、3. 2或3、4、5或6mm等几种规格，常用的是小 3. 2、小4、小5 三种，其长度“L一般在250^450 mm之间。 1.焊芯焊条中被药皮包覆的金属芯称为焊芯。焊芯一般是一根具有一定长度及直径的钢丝。 焊接时，焊芯有两个作用：一是传导焊接电流，产生电弧把电能转换成热能，二是焊芯本身熔化作为填充金属与液体母材金属熔合形成焊缝。 焊条焊接时，焊芯金属占整个焊缝金属的一部分。所以焊芯的学成分，直接影响焊缝的质量。因此，作为焊条芯用的钢丝都单独规定了它的牌号与成分。如果用于埋弧自动焊、电渣焊、气体保护焊、气焊等熔焊方法作填充金属时，则称为焊丝。 （1 ）焊芯中各合金元素对焊接的影响 1)碳(C)碳是钢中的主要合金元素，当含碳量增加时，钢的强度、硬度明显提高， 而塑性降低。在焊接过程中，碳起到一定的脱氧作用，在电弧高温作用下与氧发生化合作用，生成一氧化碳和二氧化碳气体，将电弧区和熔池周围空气排除，防止空气中的氧、氮有害气体对熔池产生的不良影响，减少焊缝金属中氧和氮的含量。若含碳量过高，还原作用剧烈，会引起较大的飞溅和气
焊条知识资料
焊条知识 一、简述： 焊条型号编制方法如下： 字母“E”表示焊条； 前两位数字表示熔敷金属抗拉强度的最 小值； 第三位数字表示焊条的焊接位置，“0”及“1”表示焊条适用于全位置焊接（平、立、仰、横），“2”表示焊条适用于平焊及平角焊，“4”表示焊条适用于向下立焊； 第三位和第四位数字组合时表示焊接电 流种类及药皮类型。 在第四位数字后附加“R”表示耐吸潮焊条，附加“M”表示耐吸潮和力学性能有特殊规定的焊条，附加“-1”表示冲击性能有特殊规定的焊条。 二：焊条型号及各项参数： 焊条型号及其对应的熔敷金属的力学性能、药皮类型、焊接位置和焊接电流种类：--------------------------------------------------------------------------------------------- 看焊条牌号（如J422，J507）末位，末位数字0～5的是酸性焊条，6～9的是碱性焊条。
牌号末位数字表示具体含义： 0：不规定药皮类型，不规定适用电流类型 1：氧化钛型药皮，交直流两用 2：氧化钛钙型药皮，交直流两用 3：钛钙型药皮，交直流两用 4：氧化铁型药皮，交直流两用 5：高纤维素型药皮，交直流两用 6：低氢钾型药皮，交直流两用 7：低氢钠型药皮，交直流两用 8：石墨型药皮，交直流两用 9：盐基型药皮，直流专用 焊条的酸碱性从本质上，是根据熔渣的碱度来的。 酸性焊条药皮中含有大量SiO2、TiO2等酸性氧化物及一定数量的碳酸盐，熔渣碱度小于1。钛型条、钛钙型焊条、钛铁矿型焊条和氧化铁型焊条均属于酸性焊条。 碱性焊条药皮中含有大量如大理石、莹石等等碱性造渣物，并含有一定数量的脱氧剂和合金剂。低氢型焊条都是碱性焊条。 按GB/T 5117-1995《碳钢焊条》规定，碳钢焊条型号根据熔敷金属的抗拉强度、药皮类型、焊接位置和焊接电流种类编制。型号的编制方法和含义是这样的： E X1X2 X3X4 ■ E表示焊条，X1X2表示焊条系列，即熔敷金属抗拉强度的最小值，X3表示焊条的焊接位置，X3X4表示焊条 药皮类型及焊接电流种类，■表示附加代号。 焊接位置X3含义： 0：全位置（平、立、仰、横） 1：全位置（平、立、仰、横） 2：平焊、横角焊 4：立向焊接 X3X4的含义： 00:特殊性交流或直流反接 01:钛铁矿型交流或直流反接 03:钛钙型交流或直流反接 10:高纤维素钠型直流反接 11:高纤维素钾型交流或直流反接 12:高钛钠型交流或直流正接 13:高钛钾型交流或直流正、反接 14:铁粉钛型交流或直流正、反接 15:低氢钠型直流反接
焊条的基础知识大全 一、焊条的组成及其作用 涂有药皮的供弧焊用的熔化电极称为电焊条，简称焊条。焊条由焊芯和药皮( 涂层) 组成。通常焊条引弧端有倒角，药皮被除去一部分，露出焊芯端头，有的焊条引弧端涂有引弧剂，使引弧更容易。在靠近夹持端的药皮上印有焊条牌号。 焊条中被药皮包覆的金属芯称焊芯。焊条电弧焊时，焊芯与焊件之间产生电弧并熔化为焊缝的填充金属。焊芯既是电极，又是填充金属。按国家标准 GB/1495.7-1999 《焊接用钢丝》和GB／17854—1999 《焊接用不锈钢丝》的规定，用于焊芯的专用的金属丝( 称焊丝)分为碳素结构钢、低合金结构钢和不锈钢3类。焊芯的成分将直接影响着熔敷金属的成分和性能，各类焊条所用的焊芯(钢丝)见表2-1。 表2-1各类焊接条所用的焊芯 焊条种类所用焊芯 低碳钢焊条 低合金高强钢焊 条 低合金耐热钢焊 条 不锈钢焊条堆焊用焊条 铸铁焊条 有色金属焊条 低碳钢焊芯 (H08A等) 低碳钢或低合金钢焊芯 低碳钢或低合金钢焊芯 不锈钢或低碳钢焊芯 低碳钢或合金钢焊芯 低碳钢、铸铁、非铁合金焊芯 有色金属焊芯 涂敷在焊芯表面的有效成分称为药皮，也称涂层。焊条药皮是矿石粉末、铁合金粉、有机物和化工制品等原料按一定比例配制后压涂在焊芯表面上的一层涂料。其作用是： 1、机械保护焊条药皮熔化或分解后产生气体和熔渣，隔绝空气，防止熔滴和熔池金属与空气接触。熔渣凝固后的渣壳覆盖在焊缝表面，可防止高温的焊缝金属被氧化和氮化，并可减慢焊缝金属的冷却速度。 2、冶金处理通过熔渣和铁合金进行脱氧、去硫、去磷、去氢和渗合金等焊接冶金反应，可去除有害元素，增添有用元素，使焊缝具备良好的力学性能。 3、改善焊接工艺性能药皮可保证电弧容易引燃并稳定地连续燃烧；同时减少飞溅，改善熔滴过渡和焊缝成形等。 4、渗合金焊条药皮中含有合金元素熔化后过渡到熔池中，可改善焊缝金属的性能。
电焊操作基本知识 手工电弧焊（简称手弧焊）是以手工操作的焊条和被焊接的工件做为两个电 极，利用焊条与焊件之间的电弧热量熔化金属进行焊接的方法。 一、手工电弧焊原理 焊接过程：手工电弧焊由焊接电源、焊接电缆、焊钳、焊条、焊件、电弧构成回路，焊接时采用焊条和工件接触引燃电弧，然后提起焊条并保持一定距离，在焊接电源提供合适电弧电压和焊接电流下电弧稳定燃烧，产生高温，焊条和焊件局部加热到融化状态。焊条端部熔化的金属和被熔化的焊件金属熔合在一起，形成熔池。在焊接中，电弧随焊条移动，熔池中的液态金属逐步冷却结晶后便形成焊缝，两焊件被焊接在一起。 在焊接中，焊条的焊芯熔化后以熔滴的形式向熔池过渡，同时焊条涂层产生一定量气体和液态熔渣。产生的气体充满在电弧和熔池周围，隔绝空气。液态熔渣比液态金属密度小，浮在熔池上面，从而起到保护熔池作用。熔池内金属冷却凝固时熔渣也随之凝固形成焊渣覆盖在焊缝表面，防止高温的焊缝金属被氧化，并且降低焊缝的冷却速度。在焊接过程中，液态金属与液态熔渣和气体间进行脱氧、去硫、去磷、去氢等复杂的冶金反应，从而使焊缝金属获得合适的化学成分和组织。 二、电弧引燃方法 接触短路引弧法，用于手工电弧焊中，接触短路引弧法的过程见下图。
三、焊接电弧的稳定性 影响焊接稳定性的因素： 1）焊工操作技术：如焊接操作中电弧长度控制不当，将会产生断弧； 2）弧焊电源： a弧焊电源特性，符合电弧燃烧的要求时，稳定性好，反之则差； b弧焊电源的种类。直流焊接电源比交流弧焊电源的电弧稳定性好； c弧焊电源的空载电压。越高引弧越容易，电弧燃烧的稳定性越好，但空载电压过高时对焊工人身安全不利。 3）焊接电流：焊接电流大，电弧温度高，电弧燃烧越稳定； 4）焊条涂层：焊条涂层中含电离电位较低的物质（如钾、钠、钙的氧化物）越多，气体电离程度越好，导电性越强，则电弧燃烧越稳定； 5）电弧长度：电弧长度过短，容易造成短路；过长就会产生剧烈摆动，破坏焊接电弧稳定性，而且飞溅大； 6）焊接表面状况、气流、电弧偏吹等：表面不清洁，气流，大风，电弧偏吹等都会降低电弧燃烧稳定性。 四、电焊条（带有涂层的供手工电弧焊使用的熔化电极） 由焊芯和涂层组成，头部为引弧端，尾部为夹持端，有一段无涂层的裸焊芯，便于焊钳夹持和利于导电，见下图 1）焊芯：被涂层覆盖的金属芯，作用是导电，产生电弧，溶化后做为填充金属与被熔化的母材融合形成焊缝
焊条的基础知识大全
焊条的基础知识大全 一、焊条的组成及其作用 涂有药皮的供弧焊用的熔化电极称为电焊条，简称焊条。焊条由焊芯和药皮( 涂层) 组成。通常焊条引弧端有倒角，药皮被除去一部分，露出焊芯端头，有的焊条引弧端涂有引弧剂，使引弧更容易。在靠近夹持端的药皮上印有焊条牌号。 焊条中被药皮包覆的金属芯称焊芯。焊条电弧焊时，焊芯与焊件之间产生电弧并熔化为焊缝的填充金属。焊芯既是电极，又是填充金属。按国家标准 GB/1495.7-1999 《焊接用钢丝》和GB／17854—1999 《焊接用不锈钢丝》的规定，用于焊芯的专用的金属丝( 称焊丝)分为碳素结构钢、低合金结构钢和不锈钢3类。焊芯的成分将直接影响着熔敷金属的成分和性能，各类焊条所用的焊芯(钢丝)见表2-1。 焊条种类所用焊芯 低碳钢焊条 低合金高强钢焊 条 低合金耐热钢焊 条 不锈钢焊条 堆焊用焊条 铸铁焊条 有色金属焊条 低碳钢焊芯 (H08A等) 低碳钢或低合金钢焊芯 低碳钢或低合金钢焊芯 不锈钢或低碳钢焊芯 低碳钢或合金钢焊芯 低碳钢、铸铁、非铁合金焊芯 有色金属焊芯 金粉、有机物和化工制品等原料按一定比例配制后压涂在焊芯表面上的一层涂料。其作用是： 1、机械保护焊条药皮熔化或分解后产生气体和熔渣，隔绝空气，防止熔滴和熔池金属与空气接触。熔渣凝固后的渣壳覆盖在焊缝表面，可防止高温的焊缝金属被氧化和氮化，并可减慢焊缝金属的冷却速度。 2、冶金处理通过熔渣和铁合金进行脱氧、去硫、去磷、去氢和渗合金等焊接冶金反应，可去除有害元素，增添有用元素，使焊缝具备良好的力学性能。 3、改善焊接工艺性能药皮可保证电弧容易引燃并稳定地连续燃烧；同时减少飞溅，改善熔滴过渡和焊缝成形等。 4、渗合金焊条药皮中含有合金元素熔化后过渡到熔池中，可改善焊缝金属的性能。
J350碳钢焊条说明:J350是以微碳纯铁材料为焊芯的微碳纯铁焊条。直流反接，平焊、平角焊工艺性能良好，焊条电弧吹力小，熔深较浅，清渣容易，焊缝成型美观，熔敷金属具有良好的抗裂性能 用途:专用于微碳纯铁氨合成塔内件的焊接。具有抗高温氢、氮、氨腐蚀能力，也可做要求抗裂不要求等强度的
J421Fe碳钢焊条符合GB E4313相当AWS E6013说明:J421Fe是铁粉氧化钛型药皮的碳钢焊条。交直流两用，可进行全位置焊接。具有优异的焊接工艺性能，飞溅极少，再引弧容易，脱渣容易；焊缝成型美观，效率较高。 用途:焊接一般低碳钢结构，特别适用于薄板小件及短焊缝的间断焊和要求焊缝表面光洁的盖面焊 J421X碳钢焊条符合GB E4313相当AWS E6013说明:J421X是氧化钛型药皮、立向下焊接的专用碳钢焊条。交直流两用，可进行全位置焊接。操作性能良好，引弧和再引弧容易，电弧稳定；焊缝成型美观，脱渣容易。用途:适用于焊接一般船用碳钢及镀锌钢板，尤其适用于薄板立向下焊及间断焊。 J506H碳钢焊条符合GB E5016-1相当AWS E7016-1说明:J506H是低氢钾型药皮的超低氢碳钢焊条。交直流两用，可进行全位置焊接。熔敷金属扩散氢含量极低，其塑性、低温冲击韧性、抗裂性能良好；焊接工艺性能良好。用途:用于重要的碳钢和低合金钢结构的焊接。 J507D碳钢焊条符合GB E5015相当AWS E7015说明:J507D是低氢钠型药皮的底层焊专用碳钢焊条，采用直流反接。焊条特点是电弧有一定的吹力，打底焊时单面焊而双面成型， ，可免去铲根和封底焊，利于提高工作效率，但不宜多层焊。 J507X是低氢钠型药皮的立向下角焊缝专用碳钢焊条。 J350碳钢焊条说明:J350是以微碳纯铁材料为焊芯的微碳纯铁焊条。直流反接，平焊、平角焊工艺性能良好，焊条 电弧吹力小，熔深较浅，清渣容易，焊缝成型美观，熔敷金属具有良好的抗裂性能。用途:专用于微碳纯铁氨合成塔内件的焊接。具有抗高温氢、氮、氨腐蚀能力，也可做要求抗裂不要求等强度的焊接或过渡层。
焊条知识 一、简述： 焊条型号编制方法如下: 字母“E”表示焊条； 前两位数字表示熔敷金属抗拉强度的最小值； 第三位数字表示焊条的焊接位置，“0"及“1”表示焊条适用于全位置焊接（平、立、仰、横），“2”表示焊条适用于平焊及平角焊，“4”表示焊条适用于向下立焊; 第三位和第四位数字组合时表示焊接电流种类及药皮类型。 在第四位数字后附加“R”表示耐吸潮焊条，附加“M"表示耐吸潮和力学性能有特殊规定的焊条,附加“—1”表示冲击性能有特殊规定的焊条。 二：焊条型号及各项参数： 焊条型号及其对应的熔敷金属的力学性能、药皮类型、焊接位置和焊接电流种类：—--——-——-—-—-————-———--—---—---—-—--———--—-—---————-——-—-—-——----——-———-----—---—————-----—-- 看焊条牌号（如J422，J507)末位,末位数字0～5的是酸性焊条，6~9的是碱性
焊条. 牌号末位数字表示具体含义： 0：不规定药皮类型，不规定适用电流类型 1:氧化钛型药皮，交直流两用 2：氧化钛钙型药皮，交直流两用 3：钛钙型药皮，交直流两用 4：氧化铁型药皮，交直流两用 5：高纤维素型药皮，交直流两用 6：低氢钾型药皮,交直流两用 7：低氢钠型药皮,交直流两用 8：石墨型药皮，交直流两用 9：盐基型药皮，直流专用焊条的酸碱性从本质上,是根据熔渣的碱度来的. 酸性焊条药皮中含有大量SiO2、TiO2等酸性氧化物及一定数量的碳酸盐，熔渣
碱度小于1。钛型条、钛钙型焊条、钛铁矿型焊条和氧化铁型焊条均属于酸性焊条。 碱性焊条药皮中含有大量如大理石、莹石等等碱性造渣物,并含有一定数量的脱氧剂和合金剂。低氢型焊条都是碱性焊条。按GB/T5117-1995《碳钢焊条》规定，碳钢焊条型号根据熔敷金属的抗拉强度、药皮类型、焊接位置和焊接电流种类编制。型号的编制方法和含义是这样的：EX1X2X3X4■ E表示焊条，X1X2表示焊条系列,即熔敷金属抗拉强度的最小值，X3表示焊条的焊接位置，X3X4表示焊条
焊条（coveredelectrode) 气焊或电焊时熔化填充在焊接工件的接合处的金属条。焊条的材料通常跟工件的材料相同。 [编辑本段］ 焊条的组成 焊条由焊芯及药皮两部分构成。焊条是在金属焊芯外将涂料(药皮）均匀、向心地压涂在焊芯上.焊条种类不同，焊芯也不同。焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等）的含量，应有严格的限制，优于母材。焊芯成分直接影响着焊缝金属的成分和性能，所以焊芯中的有害元素要尽量少 焊接碳钢及低合金钢的焊芯，一般都选用低碳钢作为焊芯，并填加锰、硅、铬、镍等成分（详见焊丝国家标准GB1300一77)。采用低碳的原因一方面是含碳量低时钢丝塑性好，焊丝拉拔比较容易，另一方面可降低还原性气体CO含量，减少飞溅或气孔，并可增高焊缝金属凝固时的温度，对仰焊有利.加入其他合金元素主要为保证焊缝的综合机械性能，同时对焊接工艺性能及去除杂质，也有一定作用. 高合金钢以及铝、铜、铸铁等其他金属材料，其焊芯成分除要求与被焊金属相近外，同样也要控制杂质的含量，并按工艺要求常加入某些特定的合金元素.
焊条就是涂有药皮的供焊条电弧焊使用的熔化电极，它是由药皮和焊芯两部分组成的。在焊条前端药皮有45°左右的倒角，这是为了便于引弧。在尾部有一段裸焊芯,约占焊条总长1/16，便于焊钳夹持并有利于导电.焊条的直径仲实际上是指焊芯直径）通常为2、2.5、3。2或3、4、5或6mm 等几种规格，常用的是小3.2、小4、小5三种，其长度“L"一般在250^—450 mm之间。 1.焊芯 焊条中被药皮包覆的金属芯称为焊芯。焊芯一般是一根具有一定长度及直径的钢丝。焊接时，焊芯有两个作用:一是传导焊接电流，产生电弧把电能转换成热能，二是焊芯本身熔化作为填充金属与液体母材金属熔合形成焊缝。 焊条焊接时,焊芯金属占整个焊缝金属的一部分.所以焊芯的{化学成分，直接影响焊缝的质量。因此,作为焊条芯用的钢丝都单势独规定了它的牌号与成分。如果用于埋弧自动焊、电渣焊、气体保护焊、气焊等熔焊方法作填充金属时，则称为焊丝.（1）焊芯中各合金元素对焊接的影响

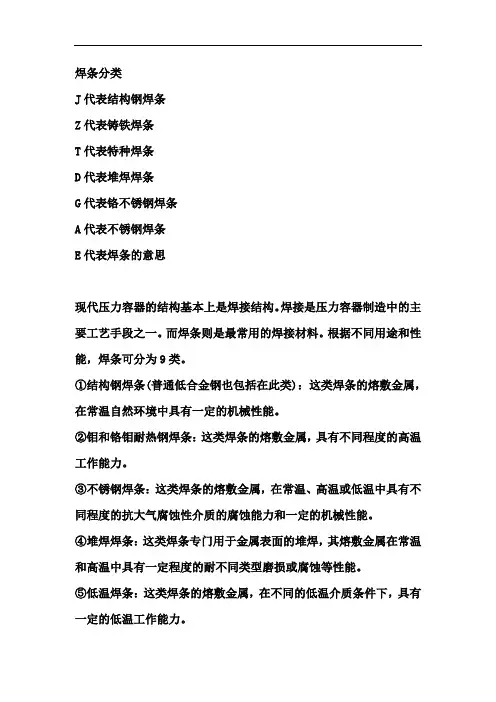

焊条分类 J代表结构钢焊条 Z代表铸铁焊条 T代表特种焊条 D代表堆焊焊条 G代表铬不锈钢焊条 A代表不锈钢焊条 E代表焊条的意思 现代压力容器的结构基本上是焊接结构。焊接是压力容器制造中的主要工艺手段之一。而焊条则是最常用的焊接材料。根据不同用途和性能，焊条可分为9类。 ①结构钢焊条(普通低合金钢也包括在此类)：这类焊条的熔敷金属，在常温自然环境中具有一定的机械性能。 ②钼和铬钼耐热钢焊条：这类焊条的熔敷金属，具有不同程度的高温工作能力。 ③不锈钢焊条：这类焊条的熔敷金属，在常温、高温或低温中具有不同程度的抗大气腐蚀性介质的腐蚀能力和一定的机械性能。 ④堆焊焊条：这类焊条专门用于金属表面的堆焊，其熔敷金属在常温和高温中具有一定程度的耐不同类型磨损或腐蚀等性能。 ⑤低温焊条：这类焊条的熔敷金属，在不同的低温介质条件下，具有一定的低温工作能力。 ⑥铸铁焊条：这类焊条专门用作焊补或焊接铸铁。 ⑦镍及镍合金焊条：这类焊条用于镍及铝合金的焊接、焊补或堆焊。某些焊条还可用于铸铁焊补及异种金属的焊接。 ⑧铜及铜合金焊条：这类焊条用于铜及铜合金的焊接、焊补或堆焊。某些焊条可用于铸铁焊补及异种金属的焊接。 ⑨铝及铝合金焊条：这类焊条用于铝及铝合金的焊接、焊补或堆焊。 J422是酸性药皮焊条交、直流焊机均可，但使用直流或逆变容易发生偏弧现象，电流选择不当容易产生夹渣、未焊透等缺陷，一般用于普通钢铁类结构焊接，对强度无特别要求。 J422、J427强度级别相同，但有酸性和碱性之分。碱性意味着低氢，比如蒸汽锅炉换锅炉管,第一次返修可以采用J422,而如果是第二次返修，一般就要换用J427焊条了，因多次焊接造成接头处应水平较高，应采用抗裂性能较好的低氢型焊条了。 根据焊条药皮的性质不同，焊条可以分为酸性焊条和碱性焊条两大类。药皮中含有多量酸性氧化物（TiO2、SiO2 等）的焊条称为酸性焊条。药皮中含有多量碱性氧化物（CaO、Na2O等）的称为碱性焊条。酸性焊条能交直流两用，焊接工艺性能较好，但焊缝的力学性能，特别是冲击韧度较差，适用于一般低碳钢和强度较低的低合金结构钢的焊接，是应用最广的焊条。碱性焊条脱硫、脱磷能力强，药皮有去氢作用。焊接接头含氢量很低，故又称为低氢型焊条。碱性焊条的焊缝具有良好的抗裂性和力学性能，但工艺性能较差，一般用直流电源施焊，主要用于重要结构（如锅炉、压力容器和合金结构钢等）的焊接。 铜焊条是铜锌合金，用于金属的氧炔焰钎焊 磷铜焊条是含磷的紫铜，由于具有良好的自去污能力和良好的流动性、润湿性，已经被制作为“无银焊条”

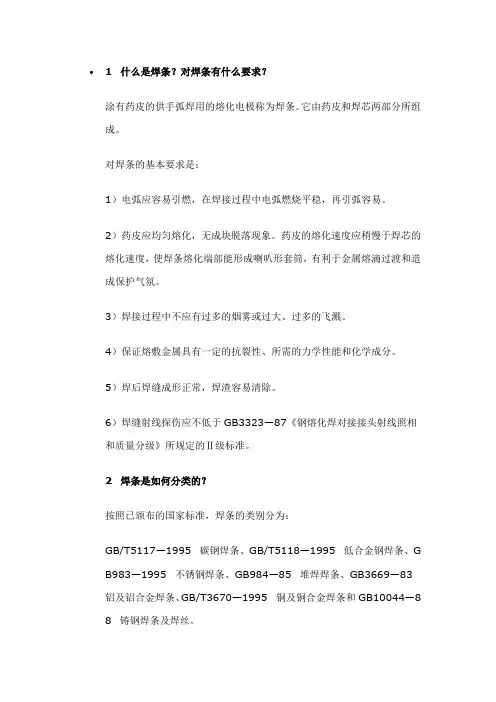

1 什么是焊条？对焊条有什么要求？ 涂有药皮的供手弧焊用的熔化电极称为焊条。它由药皮和焊芯两部分所组成。 对焊条的基本要求是： 1）电弧应容易引燃，在焊接过程中电弧燃烧平稳，再引弧容易。 2）药皮应均匀熔化，无成块脱落现象。药皮的熔化速度应稍慢于焊芯的熔化速度，使焊条熔化端部能形成喇叭形套筒，有利于金属熔滴过渡和造成保护气氛。 3）焊接过程中不应有过多的烟雾或过大、过多的飞溅。 4）保证熔敷金属具有一定的抗裂性、所需的力学性能和化学成分。 5）焊后焊缝成形正常，焊渣容易清除。 6）焊缝射线探伤应不低于GB3323—87《钢熔化焊对接接头射线照相和质量分级》所规定的Ⅱ级标准。 2 焊条是如何分类的？ 按照已颁布的国家标准，焊条的类别分为： GB/T5117—1995 碳钢焊条、GB/T5118—1995 低合金钢焊条、G B983—1995 不锈钢焊条、GB984—85 堆焊焊条、GB3669—83 铝及铝合金焊条、GB/T3670—1995 铜及铜合金焊条和GB10044—8 8 铸钢焊条及焊丝。
