汽车发动机冷却液温度传感器的检测方法冷却液温度传感器安装在发动机冷却液出水管上，其功能是检测发动机冷却液的温度，并将温度信号转换为电信号传送给发动机电控单元，电控单元根据该信号修正喷油时间和点火时间，使发动机工况处于最佳运行状态。

常用的温度传感器有热电阻式、热电偶式、热敏铁氧体式、晶体管型、集成型5种。

冷却液温度传感器的电阻值与温度的高低成反比。

对于负热敏系数的温度传感器而言，温度越高，传感器的电阻值越小，传感器的信号电压越低。

（1）检修冷却液温度传感器时，可用万用表就车检测传感器的电源电压和信号电压。

拔下冷却液温度传感器插头，接通点火开关，检测传感器ECU一侧插头上两个端子之间的电压应为5V 左右。

插上传感器插头，接通点火开关，检测传感器插头上两个端子间的信号电压应为0.5～3.0V，具体阻值与温度有关。

如电压值不符合规定，说明传感器失效，应予更换。

（2）电阻测试首先选用万用表电阻档，根据测试条件选用合适量程，一般选用在KΩ档，连接万用表与水温传感器，并将水温传感器放置在一水盆中，盆中有水及温度表，盆外有加热装置，徐徐加热水盆中的水，观测水温表与万用表显示，水温表与万用表上读数应与检测条件与标准参数表中相符。

如不符，说明水温传感器有故障。

（3）电压测试电压测试可分为测线路电压与水温传感器的电压，电路电压的测试为断开传感器的插头，打开点火开关，用万用表直接测量电路侧的电压约为5V，连接好线路，测量不同温度下的电压为0.5～2.5V。

（4）信号电压检测：装好冷却液温度传感器并将传感器导线连接器插好，用万用表V挡从导线连接器的THW和和E2端子间测量传感器的电压信号。

应符合车辆技术要求。

（5）供电电压的测量：拔下冷却液温度传感器，将点火开关旋至ON挡位置，用万用表V挡测量ECU导线连接处THW和E2端子间的电压，该电压为5V.（6）离车测量电阻：拔下冷却液温度传感器的连接器并从发动机上拆下传感器，将传感器置于烧杯内的水中，同时用万用表欧姆挡在不同冷却温度的条件下测量THW和E2间的电阻值.电阻值应随冷却液温度的上升而下降。

汽车水温传感器的检测与故障分析摘要：本文论述了水温传感器的结构和工作原理、水温传感器的检测、水温传感器的故障分析和相关案例。

关键词：水温传感器；检测；故障分析汽车水温传感器工作性能的好坏对发动机的喷油量有很大影响，进而影响发动机的燃烧性能。

当混合气过浓或过稀时，发动机的燃烧情况变坏，会引起发动机不易启动，运转不平稳，这时应检查水温传感器是否工作正常。

因此，掌握发动机水温传感器的原理与检测方法在汽车检测与故障诊断技术中显得十分重要。

1 水温传感器的结构和工作原理水温传感器内部的核心部件是一个半导体热敏电阻，它具有负温度电阻系数，即水温越高电阻越低，水温越低电阻越高。

在-40时其电阻值约为30kΩ，90度时其电阻值为1KΩ左右。

水温传感器电阻的大小会随着水的温度的变化而变化，那么它也就能够感知水的温度，冷却液的温度首先会引起电阻的变化，继而有引起电路电压的变化，把这个电压信号传给电脑ECU，ECU就可以根据这个电压信号从电脑所存的数据里找到相对应的冷却液的温度。

电脑根据这个温度调整喷油量。

当水温低时，燃油蒸发性差，供给浓的混合气，有利于发动机的冷机启动。

由图1可知水温传感器的两根线与ECU相连接。

其中一根为搭铁线，另一根是传感器的信号线，也是传感器的电源线，所以这根线叫信号和电源线。

水温传感器的信号线和电源线是一根线，共线的原因是发动机ECU内部5V参考电压电路设有分压电阻，因此当接上冷却液温度传感器后，发动机ECU就能根据分压信号判断冷却液冷度传感器与ECU的连接图1 冷却水温却液温度。

2 水温传感器的检测2.1 电阻检测2.1.1 检查电阻点火开关置于OFF位置，拆下冷却水温度传感器导线连接器，用数字式高阻抗万用表Ω档测量传感器两端子间的电阻值。

其电阻值与温度的高低成反比。

2.1.2 单件检查电阻拔下冷却水温度传感器接插件，然后从发动机上拆下传感器，将该传感器置于烧杯内的水中，加热杯中的水，同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的电阻值。

汽车传感器的维修方法与技巧传感器是汽车的其中的一个零部件，它可以很好的替汽车分解各种疑惑，那么如果它出现了故障应该如何维修才好呢?以下是店铺为你整理的汽车传感器的维修方法，希望能帮到你。

汽车传感器的维修方法1、怎样对线性输出式节气门位置传感器进行检测?答：①拆下节气门位置传感器的连接插头，用万用表电阻档测量传感器的信号输出端脚与搭铁端脚之间的电阻，同时连接且缓慢地改变节气门的开度，所得电阻应随节气门开度的增大而连续增大，且中间没有突变现象发生。

②用万用表测量传感器的怠速触点(IDL)信号端脚与搭铁端脚之间的电阻，节气门关闭时，电阻为0欧姆，节气门从打开微小的一个开度一直到全开，电阻应为无穷大。

2、怎样检测热线式空气流量计的信号电压?答：①拆下空气流量计，把蓄电池电压施加于流量计端子电源与搭铁之间，然后测量输出端子与搭铁之间的电压，其标准值约为1.1～1.2V 之间。

②从热线式空气流量计进气口吹风，此时，测量输出端与搭铁之间的信号电压，其电压为2.4V。

3、怎样利用测电阻的方法判断温度传感器好坏?答：将进气温度传感器置于加热的水中，对负温度系数的传感器，用万用表检测其电阻值，若随水温升高而减少，则传感器是好的。

若无变化则说明该进气温度传感器已损坏。

4、如何用汽车示波器检测霍尔式凸轮轴位置传感器的信号?答：发动机运转时，用汽车示波器测量霍尔式凸轮轴位置传感器的信号输出端和搭铁端之间的信号波形，示波器上的波形应为锯齿方波，幅值在0～5V之间。

随着发动机转速的增加，只是波形频率增加，而幅值没有变化，这是符合标准的。

5、如何用万用表检测氧化锆式氧传感器的信号?答：启动发动机并运转到正常温度，然后使发动机以2500rpm的转速2min以上，并保持该转速，此时用万用表直流电压档，测量传感器信号输出端与搭铁之间的信号电压，读数应在0.1～0.9V范围内不断变化，信号电压在0.45V上下不断变化的次数，10s内应不少于8次，否则氧传感器工作不正常。

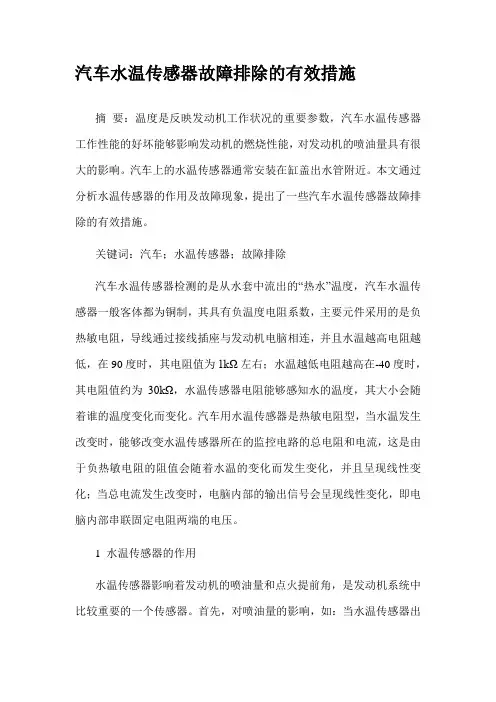

汽车水温传感器故障排除的有效措施摘要：温度是反映发动机工作状况的重要参数，汽车水温传感器工作性能的好坏能够影响发动机的燃烧性能，对发动机的喷油量具有很大的影响。

汽车上的水温传感器通常安装在缸盖出水管附近。

本文通过分析水温传感器的作用及故障现象，提出了一些汽车水温传感器故障排除的有效措施。

关键词：汽车；水温传感器；故障排除汽车水温传感器检测的是从水套中流出的“热水”温度，汽车水温传感器一般客体都为铜制，其具有负温度电阻系数，主要元件采用的是负热敏电阻，导线通过接线插座与发动机电脑相连，并且水温越高电阻越低，在90度时，其电阻值为1kΩ左右；水温越低电阻越高在-40度时，其电阻值约为30kΩ，水温传感器电阻能够感知水的温度，其大小会随着谁的温度变化而变化。

汽车用水温传感器是热敏电阻型，当水温发生改变时，能够改变水温传感器所在的监控电路的总电阻和电流，这是由于负热敏电阻的阻值会随着水温的变化而发生变化，并且呈现线性变化；当总电流发生改变时，电脑内部的输出信号会呈现线性变化，即电脑内部串联固定电阻两端的电压。

1 水温传感器的作用水温传感器影响着发动机的喷油量和点火提前角，是发动机系统中比较重要的一个传感器。

首先，对喷油量的影响，如：当水温传感器出现故障时，一般情况下，ECU得不到提供过浓混合气的信号，冷车启动时现实的还是热车时的温度信号，从而只能供给发动机较稀薄的混合气，即：热车时的信号，在冷车的情况下，发动机是不容易启动的。

由此可见，水温传感器在启动工况时的信号决定着发动机的喷油量。

而在稳定工况下，水温传感器故障会引起发动机发出“突突”声，会引起汽车加速困难，导致消声器冒黑烟，并且还会引起汽车由于高温而断火的情况等。

在暖机工况下，水温传感器一旦发生故障，就会引起发动机油耗过高，会向电脑提供发动机低温信号。

其次，水温传感器会影响到汽车点火提前角。

为了将冷却水温度转换为信号，水温传感器主要的作用是输入ECU修正点火提前角，高温的时候，能够推迟，防止爆燃，低温的时候能够增大点火提前角。

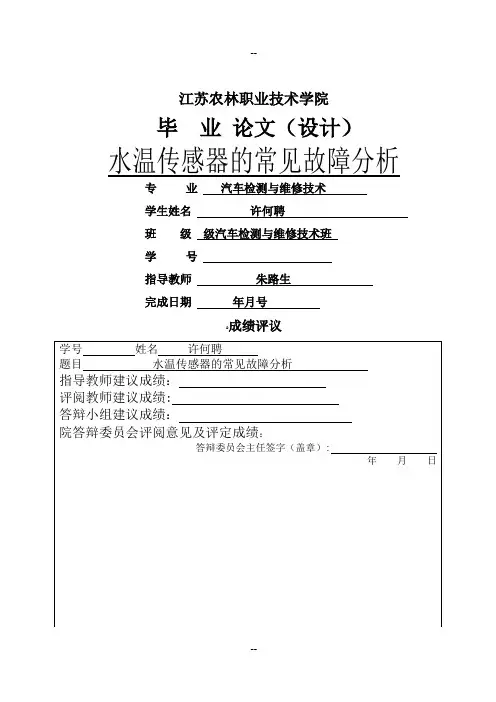

江苏农林职业技术学院毕业论文（设计）水温传感器的常见故障分析专业汽车检测与维修技术学生姓名许何聘班级级汽车检测与维修技术班学号指导教师朱路生完成日期年月号ﻩ成绩评议水温传感器的常见故障分析摘要：文章主要叙述了水温位置传感器的作用,分类,构成，工作原理,工作状态和工作特点以及水温位置传感器的常见故障表现.简要分析了水温位置传感器的常见故障波形，叙述了检测修理方法,着重了分析大众车系的水温位置传感器并剖析了一些大众系列的实用故障案例。

关键词：大众车系；水温位置传感器;构造;工作原理；检测诊断：，，，，。

,，.：；;; ；目录.水温传感器的简介概述严格的讲水温传感器分为两大类。

无论是哪种它的内部结构均为热敏电阻，它的阻值是在Ω至Ω之间。

而且是温度越低阻值越高，温度越高阻值越低。

水温传感器的类型第一类，水温传感器的作用较为简单就是通过它的内部阻值变化来达到通过传感器的电阻变化来改变通过的电流变化来驱动水温表的变化，间接的告诉人们发动机的工作温度。

第二类,水温传感器从结构上讲没有什么变化,但它的作用是向发动机控制单元提供一个温度变化的模拟量信号。

它的供电电压是由控制单元提供的电源,返回控制单元的信号为的线性变化信号。

主要作用是告诉发动机控制单元现在的温度有多少.反过来讲它的信号对于控制单元及其重要。

主要是发动机在不同的工作温度下有不同的工作方法。

例如：在度以下发动机要比正常温度多喷的油料，目的是为了让发动机快速升温以减少发动机的低温磨损。

而温度升到度以上后又要让发动机少喷点儿油,要让温度再生的慢点儿。

所以它的作用是很重要的。

如果他要是有了问题，向发动机控制单元提供了错误的信号,例如在热车时提供了发动机低温信号你的车是否就的多喷点儿油，所以就显得有点废油。

ﻫ但这两种水温传感器它们是工作在不同的电压条件下的，供水温表用的传感器是的，而供发动机控制单元用的是的,所以它们是不能够互换的。

况且它们的插头形状本身就不一样。

汽车温度传感器的检测方法汽车温度传感器是现代汽车电子控制系统中不可缺少的一个传感器，它可以实时感知发动机和其它的热源所产生的温度，并将这些信号传递给车载计算机，以实现对发动机的智能控制和保护。

因此，汽车温度传感器的检测方法也变得非常重要，本文将详细介绍几种检测汽车温度传感器的方法。

一、多功能诊断仪检测法多功能诊断仪是目前市场上比较常用的一种车载检测设备，它利用OBD（On-board diagnostics，车载诊断）技术实现对车辆各种电子控制系统进行监测，包括引擎管理系统、变速箱、制动系统等。

通过连接多功能诊断仪后，我们可以通过其检查引擎管理系统中的错误代码来判断是否与温度传感器有关。

具体流程如下：1.启动车辆，将多功能诊断仪连接至车辆的OBD接口，开启OBD系统。

2.在多功能诊断仪屏幕中选择“引擎管理系统”并进入其故障代码检测界面。

3.检查引擎管理系统中是否有与温度传感器有关的错误代码，如P0115、P0125等。

4.若多功能诊断仪显示出温度传感器的错误码，则说明传感器存在问题，需要进行更进一步的检修。

二、多用途万用表检测法多用途万用表是一种常用的电气测试工具，它可以测量电压、电阻、电流等参数，并常用于对汽车电路及传感器进行检测。

下面是使用多用途万用表进行汽车温度传感器检测的步骤：1.先切断汽车电源，找到温度传感器所在位置。

2.将多用途万用表选择为电阻和电压测量档位。

3.使用它的电阻档位测量温度传感器端口的电阻值，误差一般不超过1欧姆。

4.重新接上汽车电源，启动汽车，然后用万用表电压档位测量温度传感器输出电压，理论上读数应在0.2-0.9V之间。

三、观察引擎故障灯指示法在汽车电子控制系统中，一旦发现其中任何一个传感器或其它控制设备存在问题，车辆电脑系统会自动启动引擎故障灯为提示。

如果温度传感器发生故障，引擎故障灯会亮起。

因此，观察引擎故障灯的指示情况也是一种有效的汽车温度传感器检测方法。

具体操作如下：1.检查车辆引擎故障灯是否亮起，一般故障灯亮起后车载电脑会存储一个有关错误码，可以通过OBD读取。
