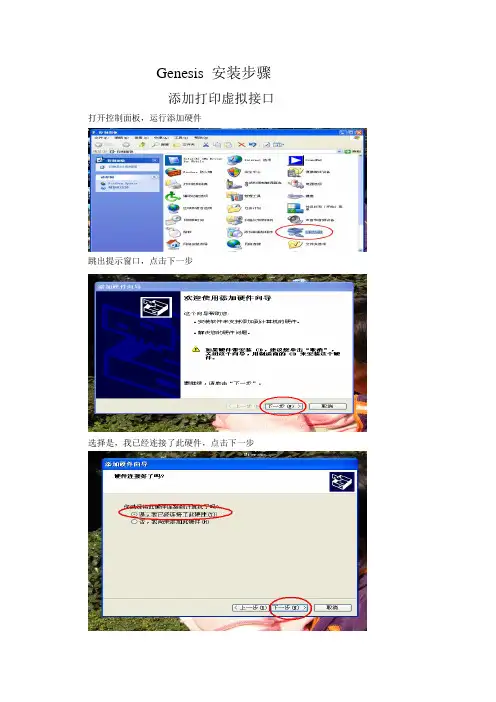

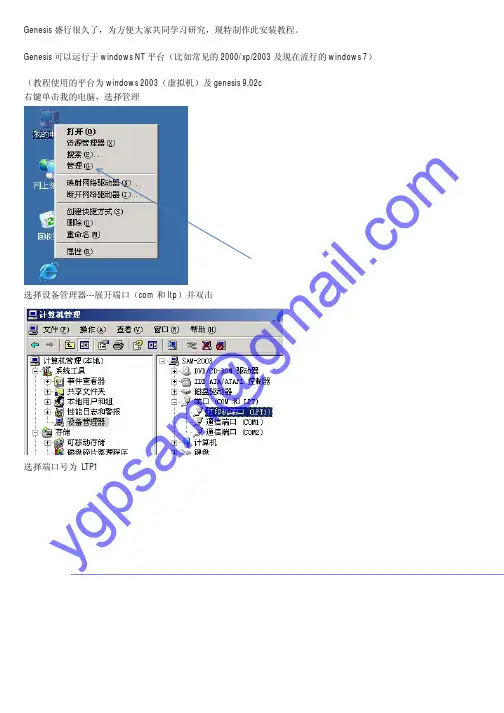

Genesis 安装步骤添加打印虚拟接口打开控制面板，运行添加硬件跳出提示窗口，点击下一步选择是，我已经连接了此硬件，点击下一步选择添加新的硬件设备，点击下一步选择安装我手动从列表选择的硬件，点击下一步选择端口（COM和LPT），点击下一步选择ECP 打印机端口，点击下一步点击下一步点击完成设置虚拟打印机端口右击我的电脑，选择属性选择硬件，点击设备管理器选择ECP 打印机端口,双击。
选择端口设置，筛选源方法：选择一定不要使用中断；LPT端口：选择LPT1 接着选择资源选择资源后选择手动配置选择输入/输出范围点击更改设置，察看有无与其它设备冲突，无设备冲突点击确认。
点击是点击是重新启动电脑Genesis 安装打开安装文件夹，运行INSTALL.BAT安装文件在安装窗口中选择对应的选项选择OK，运行Load Installlation Plug-in选择Server选择安装路径一般设定为D:/genesis点击Copy product files,点击YES创建安装目录点击YES点击OK点击YES点击Update License 会提示错误，点击OK忽略。
点击Updaet Startup Files 首次安装会提示输入Skip ：frontlinepro 点击OK （后续重新安装不会提示）点击OK，调整系统参数1.选择16 bit和32 bit运行Remove Driver2.取消16 bit选择32 bit运行install Driver3.选择Exit点击YES选择Genesis点击Setusers/groups输入用户名：（自定）密码：（自定）工作组：（自定）点击Set Logical databases点击Apply点击Quit安装（辅助软件）XMGR139E 运行D:\genesis\X_MANGER\XMGR139E.EXE点击NEXT点击YES选择安装路径( 固定) ：C:\Xmanager1.3.9，点击Next选择Typical 点击Next调试XMGR139E选择桌面Xmanager1.3.9文件夹，打开运行RegKey.exe，输入Product 010603 110001 001104 点击OK运行Xconfig.exe选择XDM ，选择Donot use XDM 点击应用选择Color Default Visual 选择PseudoColor 点击确定复制文件1.复制license文件（n84a0-3406-0000-00ad）将D:\genesis2000\PRODUCTS\APP_GEN\n84a0-3406-0000-00ad文件复制到D:\genesis\share\license\文件夹中2．复制genesis1800和genesis2000文件将D:\genesis2000\PRODUCTS\APP_GEN\V90A2\文件夹中的genesis1800和genesis2000文件复制到D:\genesis\e90\all\pixmaps\文件夹中3．复制GET.EXE将D:\genesis2000\PRODUCTS\APP_GEN\V90A2\W2K\文件夹中的GET.EXE文件复制到D:\genesis\e90\get \文件夹中4．复制GND.EXE将D:\genesis2000\PRODUCTS\APP_GEN\V90A2\W2K\文件夹中的GND.EXE文件复制到D:\genesis\e90\gnd \文件夹中算号运行D:\genesis\e90\gnd \GND.EXE文件。

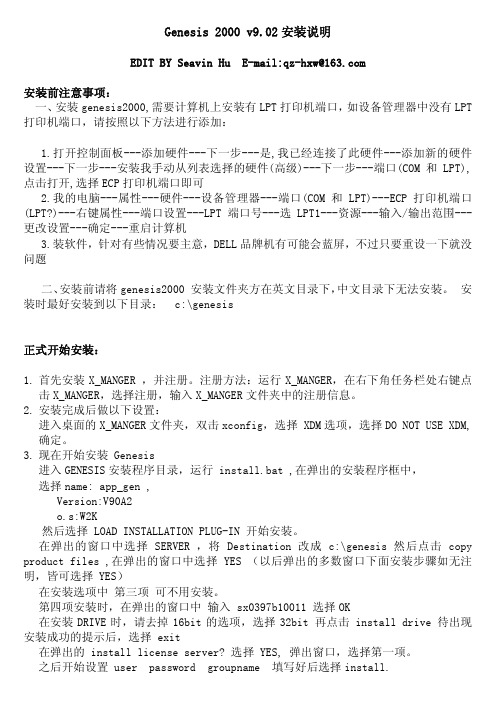

G e n e s i s2000v9.02安装说明E D I T B Y S e a v i n H u E-m a i l:q z-h x w@163.c o m安装前注意事项：一、安装g e n e s i s2000,需要计算机上安装有L P T打印机端口，如设备管理器中没有L P T 打印机端口，请按照以下方法进行添加：1.打开控制面板---添加硬件---下一步---是,我已经连接了此硬件---添加新的硬件设置---下一步---安装我手动从列表选择的硬件(高级)---下一步---端口(C O M和L P T),点击打开,选择E C P打印机端口即可2.我的电脑---属性---硬件---设备管理器---端口(C O M和L P T)---E C P打印机端口(L P T?)---右键属性---端口设置---L P T端口号---选L P T1---资源---输入/输出范围---更改设置---确定---重启计算机3.装软件，针对有些情况要主意，D E L L品牌机有可能会蓝屏，不过只要重设一下就没问题二、安装前请将g e n e s i s2000安装文件夹方在英文目录下，中文目录下无法安装。
安装时最好安装到以下目录： c:\g e n e s i s正式开始安装：1.首先安装X_M A N G E R，并注册。
注册方法：运行X_M A N G E R，在右下角任务栏处右键点击X_M A N G E R，选择注册，输入X_M A N G E R文件夹中的注册信息。
2.安装完成后做以下设置：进入桌面的X_M A N G E R文件夹，双击x c o n f i g，选择 X D M选项，选择D O N O T U S E X D M,确定。
3.现在开始安装 G e n e s i s进入G E N E S I S安装程序目录，运行 i n s t a l l.b a t,在弹出的安装程序框中，选择n a m e:a p p_g e n,V e r s i o n:V90A2o.s:W2K然后选择 L O A D I N S T A L L A T I O N P L U G-I N开始安装。
CAM操作手冊1.客戶提供的壓縮檔案(*.ZIP,*.EXE,*.ARJ**.LZH)用PC電腦解壓縮,先分析檔案(*.PDF,*.DWG,*.DXF,*.DOC,*.TXT等) 是可用列印的那些是GERBER圖案檔(*.PHO,*.LGX,*.GBX,*.DPF,*.DXF *.PLT等)可傳至工作站台解讀原稿檔案2.進入GENESIS2000畫面3.選出FILE/Create出現室窗在Entity name:輸入廠內料號在DATABASE:輸入PSC-1(因SAMPLE及量產的料號有時沒有完整做好固暫時放置於此, 量產的料號待暗房看好底片就會將料號搬到PSC(量產區)我們有分量產區(也就是暗房看好的底片) DATABASE是PSC之後在回到PC電腦將是GERBER的圖案(*.PHO,*.LGX,*.GBX,*.DPF,*.DXF *.PLT等)用CUTE ftp傳送資料至GENESIS工作站(JIA1,JIA2,JIA3,JIA4,JIA5)路徑:/RAID/PSC-1/JOBS/JOBS/廠內料號/INPUT下4. 在回到GENESIS2000畫面將該料號打開(用滑鼠點2下) 進入在input 用滑鼠點2下打開進入出現下列的畫面動作一.在PATH:路徑/RAID/PSC-1/JOBS/JOBS/廠內料號/INPUT按ENTER 就會出現GERBER檔案二.按Identify(分析檔案的格式format內容)三.在step:鍵入org(原稿存放區)再按Translate轉gerber圖案傳至step:org裡, 再選按editor進入stupors(看圖檔的形態是否正常及尺寸比例)若是不符,則須返回input再次分析檔案的格式( format)內容四.離開此畫面按close5.進入STEPS後看到ORG再進入進入後按JOB MATRIX-------之後將圖檔依照板子的順序由上到下排列如下:雙面板四層板六層板上層文字層上層文字層上層文字層上層防焊層上層防焊層上層防焊層上層線路上層線路上層線路下層線路內層內層下層防焊層下層線路下層線路下層文字下層防焊層下層防焊層下層文字層下層文字層等等,以此類推多層板,客戶若有提供疊構須依照客戶的排列,在畫面上按選Edit 下有Delete(刪除)Move(搬移) Copy(備份)Insert(插入行列) Duplicate(相同複製)可助排列,排好後COPY一份原稿以便核對工作檔是否正確6.將圖檔歸於0點位置上,製作成型框有下列要求:一.依照機構作業,並何核對上面的尺寸,畫出機構要求的尺寸到OUTLINE層可以用畫面上右手邊找出圖案中的符號按一下會出現下列室窗此室窗可幫助添加須要的物件如(線,pad,弧線,字串,數字,特殊的mark等等,)二.依照GERBER裡需要成型的地方,COPY到OUTLINE層選/edit/copy/other layer(可選層別)三.設定Profile(區域範圍)先將成型線點選起來,然後再選/Edit/Creat/Profile7.線變pad(smd pad是用線組成的話須要轉換成pad的模式,也就是說防焊有的,線路皆要做變換) 可以用畫面上右手邊找出下列圖案此4個符號分別為單選,框選,任意框選,有相連的選在DFM按右鍵選Cleanup/Construcn pads(Ref.)…….此室窗可幫助轉換在線路層smd pad是用線組成的將其選出來用此指令執行SMD pad換完之後,要設定屬性在DFM按右鍵選Cleanup/Set SMD Attribute……..(可助設定屬性)將線路層選定後跑此指令執行,都設定好後SAVE檔案退。
CAM操作手冊1.客戶提供的壓縮檔案(*.ZIP,*.EXE,*.ARJ**.LZH)用PC電腦解壓縮,先分析檔案(*.PDF,*.DWG,*.DXF,*.DOC,*.TXT等) 是可用列印的那些是GERBER圖案檔(*.PHO,*.LGX,*.GBX,*.DPF,*.DXF *.PLT等)可傳至工作站台解讀原稿檔案2.進入GENESIS2000畫面3.選出FILE/Create出現室窗在Entity name:輸入廠內料號在DATABASE:輸入PSC-1(因SAMPLE及量產的料號有時沒有完整做好固暫時放置於此, 量產的料號待暗房看好底片就會將料號搬到PSC(量產區) 我們有分量產區(也就是暗房看好的底片) DATABASE是PSC之後在回到PC電腦將是GERBER的圖案(*.PHO,*.LGX,*.GBX,*.DPF,*.DXF *.PLT等)用CUTE ftp傳送資料至GENESIS工作站(JIA1,JIA2,JIA3,JIA4,JIA5) 路徑:/RAID/PSC-1/JOBS/JOBS/廠內料號/INPUT下4. 在回到GENESIS2000畫面將該料號打開(用滑鼠點2下) 進入在input 用滑鼠點2下打開進入出現下列的畫面動作一.在PATH:路徑/RAID/PSC-1/JOBS/JOBS/廠內料號/INPUT按ENTER 就會出現GERBER檔案二.按Identify(分析檔案的格式format內容)三.在step:鍵入org(原稿存放區)再按Translate轉gerber圖案傳至step:org裡, 再選按editor進入stupors(看圖檔的形態是否正常及尺寸比例)若是不符,則須返回input再次分析檔案的格式( format)內容四.離開此畫面按close5.進入STEPS後看到ORG再進入進入後按JOB MATRIX-------之後將圖檔依照板子的順序由上到下排列如下:雙面板四層板六層板上層文字層上層文字層上層文字層上層防焊層上層防焊層上層防焊層上層線路上層線路上層線路下層線路內層內層下層防焊層下層線路下層線路下層文字下層防焊層下層防焊層下層文字層下層文字層等等,以此類推多層板,客戶若有提供疊構須依照客戶的排列,在畫面上按選Edit 下有Delete(刪除) Move(搬移) Copy(備份)Insert(插入行列) Duplicate(相同複製)可助排列,排好後COPY一份原稿以便核對工作檔是否正確6.將圖檔歸於0點位置上,製作成型框有下列要求:一.依照機構作業,並何核對上面的尺寸,畫出機構要求的尺寸到OUTLINE層可以用畫面上右手邊找出圖案中的符號按一下會出現下列室窗此室窗可幫助添加須要的物件如(線,pad,弧線,字串,數字,特殊的mark等等,) 二.依照GERBER裡需要成型的地方,COPY到OUTLINE層選/edit/copy/other layer(可選層別)三.設定Profile(區域範圍)先將成型線點選起來,然後再選/Edit/Creat/Profile7.線變pad(smd pad是用線組成的話須要轉換成pad的模式,也就是說防焊有的,線路皆要做變換) 可以用畫面上右手邊找出下列圖案此4個符號分別為單選,框選,任意框選,有相連的選在DFM按右鍵選Cleanup/Construcn pads(Ref.)…….此室窗可幫助轉換在線路層smd pad是用線組成的將其選出來用此指令執行SMD pad換完之後,要設定屬性在DFM按右鍵選Cleanup/Set SMD Attribute……..(可助設定屬性)將線路層選定後跑此指令執行,都設定好後SA VE檔案退。
Genesis2000使用方法介绍Genesis2000是一款功能强大的集成开发环境（IDE），它主要用于开发基于Genesis语言的软件应用。
Genesis是一种面向对象的编程语言，它结合了多种编程范式和技术，使开发者能够快速且高效地构建应用程序。
在本文中，我将向您介绍Genesis2000的使用方法，帮助您更好地了解和使用这个强大的工具。
一、安装Genesis2000二、创建项目打开Genesis2000后，您需要创建一个新的项目。
点击菜单栏的“文件”-“新建项目”，或者使用快捷键Ctrl + N。
在弹出的对话框中，选择项目的名称和存储路径。
点击“确定”按钮，即可创建一个新的Genesis项目。
三、编写代码四、调试代码Genesis2000内置了调试功能，帮助您在开发过程中找到和修复代码中的错误。
您可以设置断点，在代码执行到断点处时暂停程序的执行，并观察变量的值、调用堆栈等信息。
调试功能可以有效地帮助您定位和解决问题。
五、构建和运行项目在Genesis2000中，您可以轻松地构建和运行项目。
点击菜单栏的“生成”-“构建项目”，或者使用快捷键F9，即可编译项目。
编译完成后，您可以点击菜单栏的“运行”-“运行项目”或者使用快捷键Ctrl +F9，即可运行项目。
您还可以选择“调试运行”，以在调试模式下运行项目。
六、部署和发布项目当您开发完成一个Genesis应用程序后，您可以选择将其部署到目标环境中。
Genesis2000提供了灵活的部署和发布选项。
您可以选择将应用程序打包为可执行文件、生成安装程序，或者将它部署到云平台等。
根据您的需求，选择适合的部署和发布方式进行操作。
七、学习资源和社区支持Genesis2000拥有一个庞大的用户社区，您可以通过参加社区活动、访问论坛和博客等方式获取更多的学习资源和支持。
Genesis官方网站还提供了大量的教程、文档和示例代码，帮助您快速入门和掌握Genesis2000。

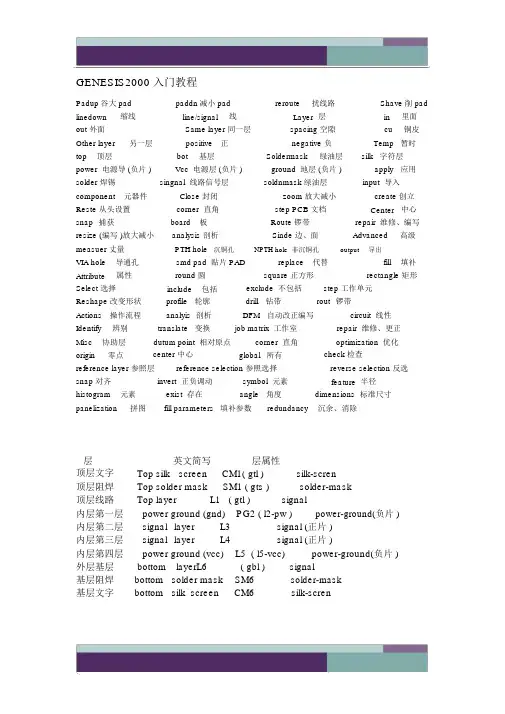

GENESIS2000 入门教程Padup谷大 pad paddn减小 pad reroute 扰线路Shave削 pad linedown 缩线line/signal 线Layer 层in 里面out 外面Same layer 同一层spacing 空隙cu 铜皮Other layer 另一层positive 正negative 负Temp 暂时top 顶层bot 基层Soldermask 绿油层silk 字符层power 电源导 (负片 ) Vcc 电源层 (负片 ) ground 地层 (负片 ) apply 应用solder 焊锡singnal 线路信号层soldnmask 绿油层input 导入component 元器件Close 封闭zoom 放大减小create 创立Reste 从头设置corner 直角step PCB 文档Center 中心snap 捕获board 板Route 锣带repair 维修、编写resize (编写 )放大减小analysis 剖析Sinde 边、面Advanced 高级measuer 丈量PTH hole 沉铜孔NPTH hole 非沉铜孔output 导出VIA hole 导通孔smd pad 贴片 PAD replace 代替fill 填补Attribute 属性round 圆square 正方形rectangle 矩形Select 选择include 包括exclude 不包括step 工作单元Reshape 改变形状profile 轮廓drill 钻带rout 锣带Actions 操作流程analyis 剖析DFM 自动改正编写circuit 线性Identify 辨别translate 变换job matrix 工作室repair 维修、更正Misc 协助层dutum point 相对原点corner 直角optimization 优化origin 零点center 中心global 所有check 检查reference layer 参照层reference selection 参照选择reverse selection 反选snap 对齐invert 正负调动symbol 元素feature 半径histogram 元素exist 存在angle 角度dimensions 标准尺寸panelization 拼图fill parameters 填补参数redundancy 沉余、消除层英文简写层属性顶层文字Top silk screen CM1( gtl ) silk-scren顶层阻焊Top solder mask SM1 ( gts ) solder-mask顶层线路Top layer L1 ( gtl ) signal内层第一层power ground (gnd) PG2 ( l2-pw ) power-ground(负片 )内层第二层signal layer L3 signal (正片 )内层第三层signal layer L4 signal (正片 )内层第四层power ground (vcc) L5 ( l5-vcc) power-ground(负片 )外层基层bottom layerL6 ( gbl ) signal基层阻焊bottom solder mask SM6 solder-mask基层文字bottom silk screen CM6 silk-scren层菜单Display ---------------------- ----- 目前层显示的颜色Features histogram ---------------- 目前层的图像统计Copy ---------------------- ------- 复制Merge ---------------------- ------ 归并层Unmerge ------------------- ----- 反归并层 (将复合层分红正负两层)Optimize lerels ----------- ----- 层优化 (当正负层太多时，要优化成最大 3 层 ) Fill profile ------------------- 填补 profile( 轮廓 )Register ------------------ ---- 层自动对位matrix ------------------ ----层属性表(新建、更名、删除)copper/exposed area ----------- 计算铜面积 (自动算出百分几 )attribates ------------------ - 层属性 (较少用 )notes ------------------ ------ 记事本(较少用 )clip area ------------------ -删除地区(可自定义，或定义profile)drill tools manager ----------- 钻孔管理 (改孔的属性，大小等 )drill filter ------------------ 钻孔过滤hole sizes ------------------ 钻孔尺寸 ( 在分孔图转钻孔常常用到)create drill map ------------- 利用钻孔做分孔图 (若有槽孔，转出来有变) update verification coupons ---- 更新首尾孔的列表re-read ------------------ 重读文件 (当文件误删时没法恢复时，可重读) truncate ------------------ 删除整层数据 (没法用 ctrl+z 恢复 )compare ------------------ 层对照(很实用，能够查察层与层之间变动过的地方）flaten ------------------ 翻转（只有在拼版里面才会出现）text reference------------------ 文字参照create shapelist------------------ 产生形状列表delete shapelist------------------ 删除形状列表EDIT 菜单undo------------------ 撤消前一次操作delete------------------ 删除move------------------ 挪动＊copy------------------ 复制＊resize------------------ 改正图形大小形状＊transform------------------ 旋转、镜像、缩放connections------------------buffer------------------reshape------------------polarity------------------ 改正层的极性＊cerate------------------ 成立＊change------------------ 改正＊attributes------------------ 属性edit 之 resizeglobal------------------ 所有图形元素surfaces------------------ 沿着表面resizc therrnals and donuts------------------ 散热盘及同圆contourize&resize------------------ 表面化及改正尺寸poly line ------------------ 多边形by factor------------------ 依据比率edit 之 movesame layer------------------ 同层挪动other layer------------------ 挪动到另一层streteh parallel lines------------------ 平行线伸缩orthogonal strrtch------------------ 平角线伸缩move triplets (fixed angele)------------------ 角度不变地移线（ALT ＋ D）move triplets (fixed length)------------------ 长度不变地移线（ALT ＋ J）move&to panel------------------ 把 STEP 中的图形挪动到其余的STEP 中edit 之 copysame layer------------------ 同层挪动other layer------------------ 挪动到另一层step&repeatsame layer------------------ 同层挪动other layer------------------ 同层排版edit 之 reshapechange symbolsame ------------------ 改正图形break------------------ 打散break to Islands/holes------------------ 打散特别图形arc to lines------------------ 弧转线line to pad------------------ 线转 padcontourize------------------ 创立铜面零件（不常用）drawn to surface------------------ 线变 surfaceclean holes------------------ 清理空洞clean surface------------------ 清理 surfacefill------------------ 填补（能够将 surface 以线填补）design to rout ------------------ 设计到 rout( 做锣带常用，最正确值432）substitue ------------------ 代替 (常用，分孔图转钻孔）cutting data------------------ 填补成 surface (常用来填补 CAD 数据）olarityrc direction------------------ 封闭地区edit 之 polarity( 图像性质）positive------------------ 图像为正negative------------------ 图像为负invert------------------ 正负变换edit 之 ceate （成立）step------------------ 新建一个 stepsymbol------------------ 新建一个 symbolprofile------------------ 新建一个 profileedit 之 change （改正）change text------------------ 改正字符串pads to slots------------------pad变为slots (槽）space tracks evenly------------------ 自动均匀线隙(很重要）ACTIONS 菜单check lists ------------------ 检查清单re-read ERFS------------------ 重读 erf 文件netlist analyzer------------------ 网络剖析netlist optimization------------------ 网络优化output------------------ 输出clear selete&highlight------------------ 撤消选择或高亮reverse seleteion--------------- 参照选择（很重要，有TOUCH( 接触） COVERED( 完整接触））script action------------------ 设置脚本名称selete drawn------------------ 选择线（一般用来选大铜皮）convert netlist to layers------------------ 转变网络到层notes------------------ 文本contour operations------------------bom view------------------ surface 操作OPTION 菜单seletion------------------ 选择attributes------------------ 属性graphic control------------------ 显示图形控制snap------------------ 抓取measuer------------------ 丈量工具fill parameters------------------ 填补参数line parameters------------------ 线参数colors------------------ 显示颜色设置components------------------ 零件ANALYSIS 菜单surface analyzer------------------ 查找铜面零件中的问题drill checks------------------钻孔检查board-drill checks------------------查找钻孔层与赔偿削铣层中潜伏的工艺性缺点signal layer checks------------------线路层检查power/ground checks------------------内层检查solder mask check------------------阻焊检查silk screen checks ------------------ 字符层检查profile checks------------------profile检查drill summary------------------生成padstack中的孔的统计数字，查找padtack 中的最小焊环quote analysis------------------smd summary------------------对外层铜箔层履行操作，生成相关被查验层中的SMD 定位和封装的统计报告orbotech AOI checks------------------microvia checks------------------供给HDI设计的高效钻孔剖析rout layer checks------------------pads for drill------------------列出每种种类钻孔的焊盘尺寸以及焊盘的数目DFM 菜单cleanup------------------redundancy cleaunp------------------repair------------------sliver------------------optimization------------------yield improvement------------------advanced------------------custom------------------legacy------------------dft------------------DFM 之 Cleanuplegnd detection------------------文本检测construct pads (auto)------------------自动转padconstruct pads (auto,all angles)------------------自动转pad（不论角度大小）建议不用construct pads (ref)------------------手动转pad（参照erf）DFM 之 redundancy cleanupaaredundant line removal------------------删除重线nfp removal------------------------------删重孔、删独立PADdrawn to outline ------------------以线或轮廓来取代线绘地区减少层中的零件数目DFM 之 repairpad snapping------------------ 整体 PAD 对齐pinhole elimination------------------除残铜补沙眼neck down repair------------------维修未完整被其余线或焊盘覆盖的圆端或方端产生的颈锁断开（即维修未连结上的线）DFM 之 sliversliver´ angles------------------维修潜伏加工缺点的锐角sliver&peelable repair------------------查找维修信号层、地电层和阻焊层中的sliver legend sliver fill------------------用于填补拥有.nomenclature 属性集的组件之间的sliver tangency elimination------------------DFM 之 optimizationsignal layer opt ------------------线路层优化line width opt------------------When you are old and grey and full of sleep, And nodding by the fire, take down this book,And slowly read, and dream of the soft lookYour eyes had once, and of their shadows deep;How many loved your moments of glad grace,And loved your beauty with love false or true,But one man loved the pilgrim soul in you,And loved the sorrows of your changing face;And bending down beside the glowing bars,Murmur, a little sadly, how love fledAnd paced upon the mountains overheadAnd hid his face amid a crowd of stars.The furthest distance in the worldIs not between life and deathBut when I stand in front of youYet you don't know thatI love you.The furthest distance in the worldIs not when I stand in front of youYet you can't see my loveBut when undoubtedly knowing the love from both Yet cannot be together.The furthest distance in the worldIs not being apart while being in loveBut when I plainly cannot resist the yearningYet pretending you have never been in my heart. The furthest distance in the worldIs not struggling against the tidesBut using one's indifferent heartTo dig an uncrossable riverFor the one who loves you.。
