三合一送料机的操作说明

送料机

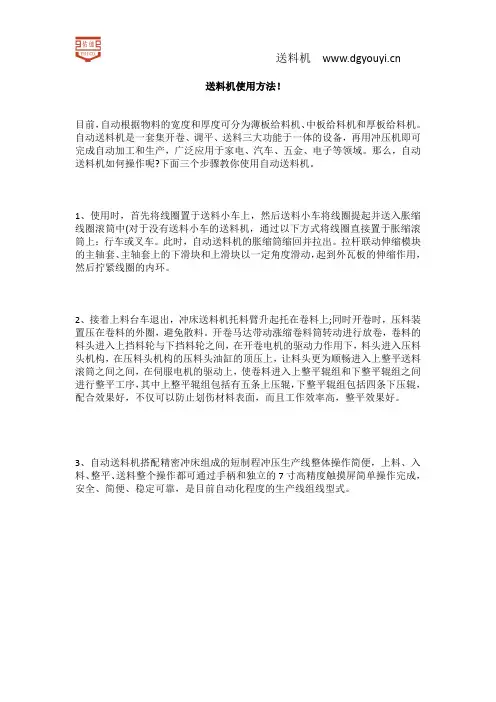

送料机使用方法！
目前，自动根据物料的宽度和厚度可分为薄板给料机、中板给料机和厚板给料机。

自动送料机是一套集开卷、调平、送料三大功能于一体的设备，再用冲压机即可完成自动加工和生产，广泛应用于家电、汽车、五金、电子等领域。

那么，自动送料机如何操作呢?下面三个步骤教你使用自动送料机。

1、使用时，首先将线圈置于送料小车上，然后送料小车将线圈提起并送入胀缩线圈滚筒中(对于没有送料小车的送料机，通过以下方式将线圈直接置于胀缩滚筒上：行车或叉车。

此时，自动送料机的胀缩筒缩回并拉出。

拉杆联动伸缩模块的主轴套、主轴套上的下滑块和上滑块以一定角度滑动，起到外瓦板的伸缩作用，然后拧紧线圈的内环。

2、接着上料台车退出，冲床送料机托料臂升起托在卷料上;同时开卷时，压料装置压在卷料的外圈，避免散料。

开卷马达带动涨缩卷料筒转动进行放卷，卷料的料头进入上挡料轮与下挡料轮之间，在开卷电机的驱动力作用下，料头进入压料头机构，在压料头机构的压料头油缸的顶压上，让料头更为顺畅进入上整平送料滚筒之间之间，在伺服电机的驱动上，使卷料进入上整平辊组和下整平辊组之间进行整平工序，其中上整平辊组包括有五条上压辊，下整平辊组包括四条下压辊，配合效果好，不仅可以防止划伤材料表面，而且工作效率高，整平效果好。

3、自动送料机搭配精密冲床组成的短制程冲压生产线整体操作简便，上料、入料、整平、送料整个操作都可通过手柄和独立的7寸高精度触摸屏简单操作完成，安全、简便、稳定可靠，是目前自动化程度的生产线组线型式。

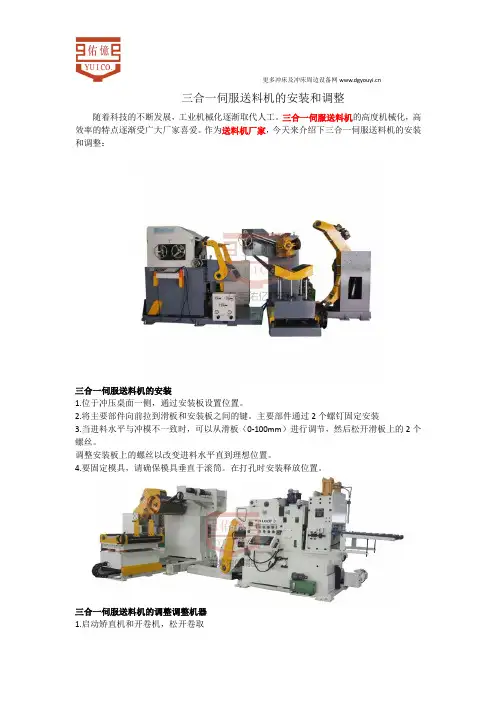

更多冲床及冲床周边设备网三合一伺服送料机的安装和调整随着科技的不断发展，工业机械化逐渐取代人工。

三合一伺服送料机的高度机械化，高效率的特点逐渐受广大厂家喜爱。

作为送料机厂家，今天来介绍下三合一伺服送料机的安装和调整：三合一伺服送料机的安装1.位于冲压桌面一侧，通过安装板设置位置。

2.将主要部件向前拉到滑板和安装板之间的键。

主要部件通过2个螺钉固定安装3.当进料水平与冲模不一致时，可以从滑板（0-100mm）进行调节，然后松开滑板上的2个螺丝。

调整安装板上的螺丝以改变进料水平直到理想位置。

4.要固定模具，请确保模具垂直于滚筒。

在打孔时安装释放位置。

三合一伺服送料机的调整调整机器1.启动矫直机和开卷机，松开卷取更多冲床及冲床周边设备网2.根据宽度调整夹紧轮。

3.调整释放手柄，将材料放入滚筒，重新调整手柄左侧空间5mm的螺丝，并拧紧螺丝（注意：如果没有空间，材料不会紧紧滑动，进给不正确，改变厚度，你必须重置）按压弹簧的功能是让上滚筒按压材料直到输出，所以压力调整到不滑动。

较厚的材料，压力较大。

5.设定长度后，可设定进纸速度。

设定数字后，作为次数，实际编号与设定的编号不同。

通过手动操作来调整进纸长度。

7.在冲孔机中由凸轮调整进给，因此，进料在冲孔机中受到起重机轴的角度的影响。

进给角度推荐为240-90度。

8.设定完毕后，应对模具进行测试并进行调整。

明白了三合一伺服送料机的安装和调整，我们才能更好的使用机器。

东莞佑亿精密作为送料机生产厂家，售后服务到位，全程免费设备、安装、调试，帮助客户培训员工及生产安全讲解，由专业的团队负责客户生产过程中遇到的问题，快速及时解决客户问题。

过滤、洗涤、干燥机<罐式三合一）产品使用说明书温州亚光机械制造有限公司一、设备用途LXG型过滤、洗涤、干燥机<又称罐式三合一），广泛用于制药、化工、农药、食品等行业的固液分离、固体洗涤、固体干燥和固体卸料可实现全过程为封闭的连续操作，是上述行业过滤洗涤干燥首选设备。

二、设备结构简介该设备为不锈钢制立式容器，由罐体装置、搅拌装置、轴端密封装置、升降机构、液压装置、罐底座<固定或可拆式）、加热装置、传动机构、过滤装置、卸料装置、取样装置、洗涤<清洗）灭菌装置、行程指示装置、触摸屏与手动操作控制装置、液压泵站、主电控柜<包括变频器、CPU等），及其它电器附件等部件组成。

实现机、电、仪一体化。

三、设备工艺特点在同一容器内完成过滤、洗涤、干燥全过程连续操作。

1.过滤：在加压或真空状态下操作，实现固液分离。

过滤时滤饼平整，固液分离效果好。

2.洗涤：在容易内侧装有特制360°旋转喷淋装置，使清洗<洗涤）液均匀分布于容器内，可实现容器内部清洗和物料桨化洗涤。

通过升降桨叶搅拌将滤饼和洗涤液混合，使浆状结晶及滤饼得到充分洗涤。

3.干燥：滤饼被搅拌桨叶逐层刮松，设备加热装置均匀对滤饼加热，在真空状态下用热气体对湿物料加热，加速蒸发，达到干燥目的。

4.取样：滤饼干燥适当时间后，进行在线取样分析滤饼湿份，达到产品内控质量要求，即可冷却，为卸料作准备。

5.卸料：刮松物料，通过搅拌叶推动从罐壁侧面出料口自动卸料。

四、设备技术参数及规格1．技术参数：.注：过滤烧结板规格：5μm、10μm、15μm、20μm、25μm、30μm、40μm<由用户工艺选用）2、设备规格2.1LXG××─×W型过滤洗涤干燥机<无菌型）规格：2.2LXG××─×型过滤洗涤干燥机<工业原料型）规格：注：其它设备规格可根据用户工艺要求设计非标准型号2.3管口设置清洗口、洗涤<sip）口、气体进口、捕集器真空口、反吹口、平衡口、温度计口、取样口、出料口、零压口、压力表口、放空口、手孔<人孔）、视镜口、灯镜口、滤液口、加热<冷却）口等。

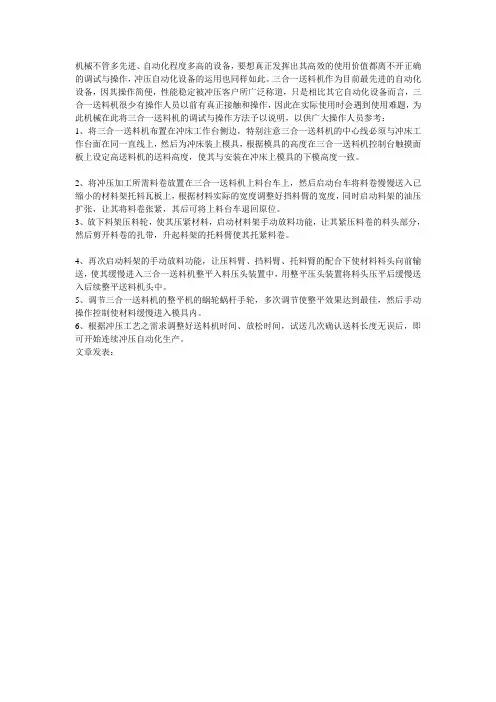

机械不管多先进、自动化程度多高的设备，要想真正发挥出其高效的使用价值都离不开正确的调试与操作，冲压自动化设备的运用也同样如此。

三合一送料机作为目前最先进的自动化设备，因其操作简便，性能稳定被冲压客户所广泛称道，只是相比其它自动化设备而言，三合一送料机很少有操作人员以前有真正接触和操作，因此在实际使用时会遇到使用难题，为此机械在此将三合一送料机的调试与操作方法予以说明，以供广大操作人员参考：
1、将三合一送料机布置在冲床工作台侧边，特别注意三合一送料机的中心线必须与冲床工作台面在同一直线上，然后为冲床装上模具，根据模具的高度在三合一送料机控制台触摸面板上设定高送料机的送料高度，使其与安装在冲床上模具的下模高度一致。

2、将冲压加工所需料卷放置在三合一送料机上料台车上，然后启动台车将料卷慢慢送入已缩小的材料架托料瓦板上，根据材料实际的宽度调整好挡料臂的宽度，同时启动料架的油压扩张，让其将料卷张紧，其后可将上料台车退回原位。

3、放下料架压料轮，使其压紧材料，启动材料架手动放料功能，让其紧压料卷的料头部分，然后剪开料卷的扎带，升起料架的托料臂使其托紧料卷。

4、再次启动料架的手动放料功能，让压料臂、挡料臂、托料臂的配合下使材料料头向前输送，使其缓慢进入三合一送料机整平入料压头装置中，用整平压头装置将料头压平后缓慢送入后续整平送料机头中。

5、调节三合一送料机的整平机的蜗轮蜗杆手轮，多次调节使整平效果达到最佳，然后手动操作控制使材料缓慢进入模具内。

6、根据冲压工艺之需求调整好送料机时间、放松时间，试送几次确认送料长度无误后，即可开始连续冲压自动化生产。

文章发表：
油浴送料机油浴送料机厂家东莞油浴送料机/ 编辑:hghbci。

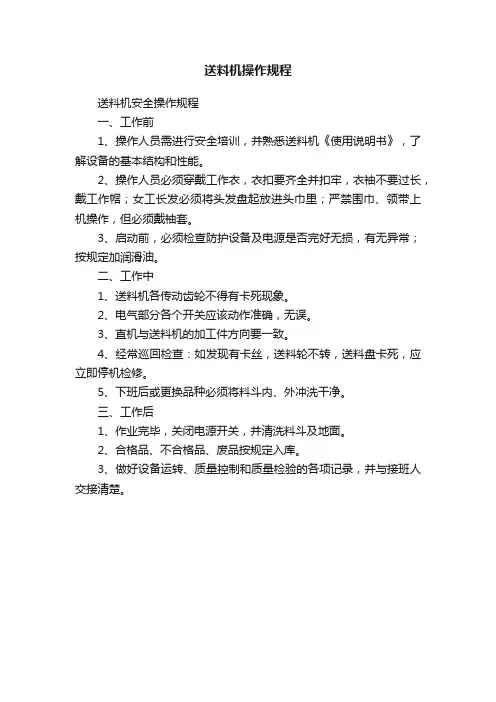

送料机操作规程
送料机安全操作规程
一、工作前
1、操作人员需进行安全培训，并熟悉送料机《使用说明书》，了解设备的基本结构和性能。

2、操作人员必须穿戴工作衣，衣扣要齐全并扣牢，衣袖不要过长，戴工作帽；女工长发必须将头发盘起放进头巾里；严禁围巾、领带上机操作，但必须戴袖套。

3、启动前，必须检查防护设备及电源是否完好无损，有无异常；按规定加润滑油。

二、工作中
1、送料机各传动齿轮不得有卡死现象。

2、电气部分各个开关应该动作准确，无误。

3、直机与送料机的加工件方向要一致。

4、经常巡回检查：如发现有卡丝，送料轮不转，送料盘卡死，应立即停机检修。

5、下班后或更换品种必须将料斗内、外冲洗干净。

三、工作后
1、作业完毕，关闭电源开关，并清洗料斗及地面。

2、合格品、不合格品、废品按规定入库。

3、做好设备运转、质量控制和质量检验的各项记录，并与接班人交接清楚。

三合一送料机的操作使用方法三合一送料机其核心操作均集中在操作面板上，通过操作面板可直接掌控压料臂、油压扩张部分、材料架部分、整平送料机机头部分的运转使用。

东莞佑亿机械在此认真介绍一下三合一送料机操作面板的使用方法：一、压料臂（油压掌控）、拉料马达【只有厚板有此项】1、上升：手动情况下，点击上升，压料臂上升。

2、下压：手动情况下，点击下压，压料臂下降。

3、手动/自动：旋钮处于手动时，压料臂可以上升或者下降；旋钮处于自动时，压料臂自动下压。

4、拉料：在手动情况下，点击拉料，拉料马达旋转，可以掌控速度；自动情况下，拉料马达依据材料架的运转自动运转。

5、调速：此旋钮可以掌控拉料马达的速度。

二、油压扩张部分1、张紧：材料架手动情况下，点击张紧，材料架扩张。

2、放松：材料架手动情况下，点击放松，材料架缩小。

三、材料架部分1、正转：手动情况下，点击正转，材料架进行正转运转。

2、反转：手动情况下，点击反转，材料架进行反转运转。

3、手动/自动：旋钮处于手动时，材料架可以正转或反转，旋钮处于自动时，材料架只有正转，靠对比光电自动运行。

4、调速：此旋钮可以掌控材料架马达的速度。

四、整平送料机机头部分1、自动放松开启：当此灯亮时，说明机头处于自动放松开启状态，依据冲床凸轮自动进行放松。

2、自动放松关闭：当此灯亮时，说明机头处于自动放松关闭状态，矫正送料放松靠人为操作。

3、自动：当此灯亮时，说明机头处于自动状态，东莞佑亿三合一送料机准备自动运转。

4、入料夹紧：点击此按钮，入料气缸下降，灯亮。

5、入料放松：点击此按钮，入料气缸上升，灯亮。

6、矫正夹紧：点击此按钮，矫正气缸下降，灯亮。

7、矫正放松：点击此按钮，矫正气缸上升，灯亮。

8、送料夹紧：点击此按钮，送料气缸下降，灯亮。

9、送料放松：点击此按钮，送料气缸上升，灯亮。

10、寸进：当机头处于手动状态时，点击寸进，机头进行手动送料。

11、寸退：当机头处于手动状态时，点击寸退，机头进行手动退料。

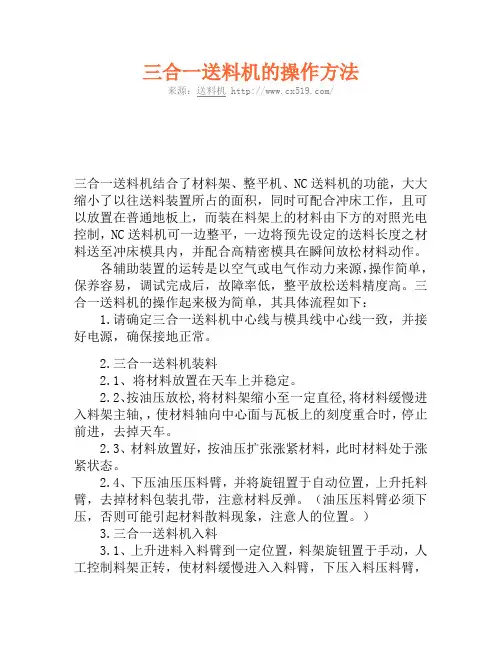

三合一送料机的操作方法来源：送料机 /三合一送料机结合了材料架、整平机、NC送料机的功能，大大缩小了以往送料装置所占的面积，同时可配合冲床工作，且可以放置在普通地板上，而装在料架上的材料由下方的对照光电控制，NC送料机可一边整平，一边将预先设定的送料长度之材料送至冲床模具内，并配合高精密模具在瞬间放松材料动作。

各辅助装置的运转是以空气或电气作动力来源，操作简单，保养容易，调试完成后，故障率低，整平放松送料精度高。

三合一送料机的操作起来极为简单，其具体流程如下：1.请确定三合一送料机中心线与模具线中心线一致，并接好电源，确保接地正常。

2.三合一送料机装料2.1、将材料放置在天车上并稳定。

2.2、按油压放松,将材料架缩小至一定直径,将材料缓慢进入料架主轴,，使材料轴向中心面与瓦板上的刻度重合时，停止前进，去掉天车。

2.3、材料放置好，按油压扩张涨紧材料，此时材料处于涨紧状态。

2.4、下压油压压料臂，并将旋钮置于自动位置，上升托料臂，去掉材料包装扎带，注意材料反弹。

（油压压料臂必须下压，否则可能引起材料散料现象，注意人的位置。

）3.三合一送料机入料3.1、上升进料入料臂到一定位置，料架旋钮置于手动，人工控制料架正转，使材料缓慢进入入料臂，下压入料压料臂，夹住材料，点击触摸屏入料拉料开关，迫使材料向机头前进，并控制料架正转，当材料快接近机头时，上升入料进料臂和压料臂，利用压料臂压住料头，放松入料气缸和整平气缸，使材料进入机头。

（此过程要控制好托料臂和入料拉料开关）注意：压料臂要保持自动状态，否则出现散料现象。

3.2、夹紧入料气缸，整平气缸，放松送料气缸，使材料通过机头，并后调好整平高度，夹紧送料气缸。

4.三合一送料机机头各部分的调整4.1、送料滚筒压力调整通过调整压力调节阀门，使得上滚筒与下滚筒不打滑即可，同时控制气压压力，以免压伤材料、产生压痕或者打滑现象。

4.2、材料偏移若材料开始偏移不正时，应该立即确认模具是否平行且置于台面的中心，材料是否直角且正中的进入整平机内，此操作可由量具来测定，如有稍微不正，可以缓慢通过调整挡料轮左右位置来定位。

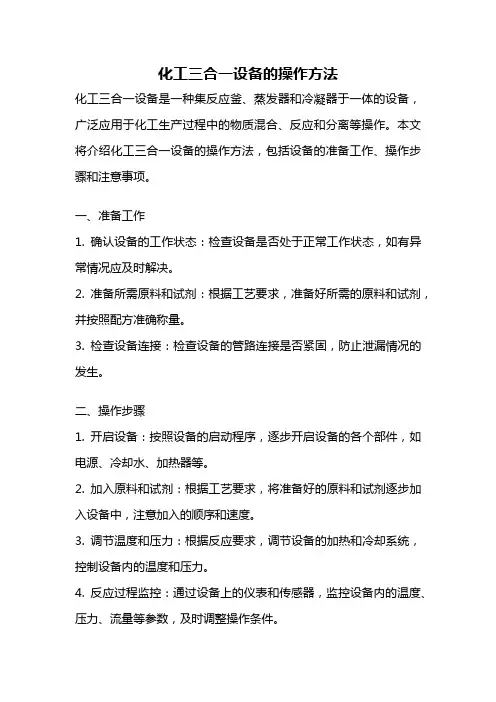

化工三合一设备的操作方法化工三合一设备是一种集反应釜、蒸发器和冷凝器于一体的设备，广泛应用于化工生产过程中的物质混合、反应和分离等操作。

本文将介绍化工三合一设备的操作方法，包括设备的准备工作、操作步骤和注意事项。

一、准备工作1. 确认设备的工作状态：检查设备是否处于正常工作状态，如有异常情况应及时解决。

2. 准备所需原料和试剂：根据工艺要求，准备好所需的原料和试剂，并按照配方准确称量。

3. 检查设备连接：检查设备的管路连接是否紧固，防止泄漏情况的发生。

二、操作步骤1. 开启设备：按照设备的启动程序，逐步开启设备的各个部件，如电源、冷却水、加热器等。

2. 加入原料和试剂：根据工艺要求，将准备好的原料和试剂逐步加入设备中，注意加入的顺序和速度。

3. 调节温度和压力：根据反应要求，调节设备的加热和冷却系统，控制设备内的温度和压力。

4. 反应过程监控：通过设备上的仪表和传感器，监控设备内的温度、压力、流量等参数，及时调整操作条件。

5. 反应结束处理：根据反应结束的信号或工艺要求，停止加热和冷却系统，关闭设备并排空反应物。

6. 分离操作：根据需要，通过调整设备内的温度和压力，实现分离操作，如蒸发、冷凝、析出等。

7. 收集产品：根据工艺要求，将分离得到的产品收集到指定容器中，并进行后续的处理和包装。

三、注意事项1. 安全操作：操作人员应穿戴好防护设备，注意设备的安全使用，避免发生意外事故。

2. 操作规范：严格按照操作规程进行操作，避免操作失误或不当操作导致设备故障或产品质量问题。

3. 清洁维护：操作结束后，及时清洁设备，保持设备的良好状态，延长设备的使用寿命。

4. 故障处理：如发生设备故障或异常情况，应及时停机检修，并寻找故障原因，确保设备正常运行。

5. 工艺优化：根据实际操作情况和产品质量要求，逐步优化操作参数，提高设备的生产效率和产品质量。

化工三合一设备的操作方法包括准备工作、操作步骤和注意事项。

只有在严格按照操作规程进行操作，并注意设备的安全使用和维护，才能确保设备能够正常运行，保证产品的质量和生产效率。

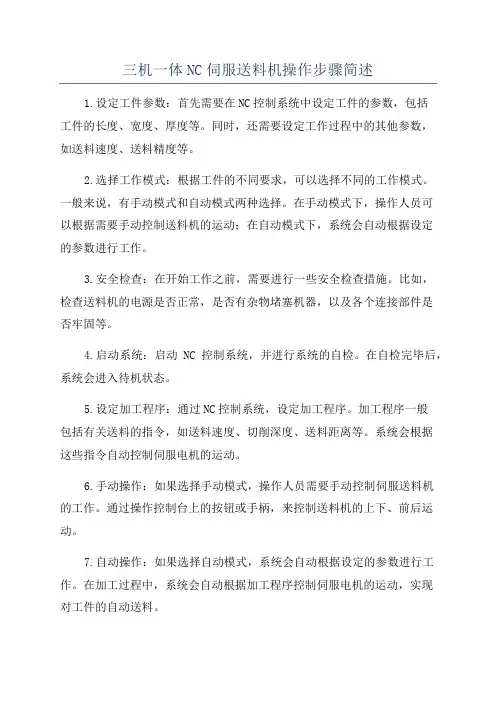

三机一体NC伺服送料机操作步骤简述1.设定工件参数：首先需要在NC控制系统中设定工件的参数，包括工件的长度、宽度、厚度等。

同时，还需要设定工作过程中的其他参数，如送料速度、送料精度等。

2.选择工作模式：根据工件的不同要求，可以选择不同的工作模式。

一般来说，有手动模式和自动模式两种选择。

在手动模式下，操作人员可以根据需要手动控制送料机的运动；在自动模式下，系统会自动根据设定的参数进行工作。

3.安全检查：在开始工作之前，需要进行一些安全检查措施。

比如，检查送料机的电源是否正常，是否有杂物堵塞机器，以及各个连接部件是否牢固等。

4.启动系统：启动NC控制系统，并进行系统的自检。

在自检完毕后，系统会进入待机状态。

5.设定加工程序：通过NC控制系统，设定加工程序。

加工程序一般包括有关送料的指令，如送料速度、切削深度、送料距离等。

系统会根据这些指令自动控制伺服电机的运动。

6.手动操作：如果选择手动模式，操作人员需要手动控制伺服送料机的工作。

通过操作控制台上的按钮或手柄，来控制送料机的上下、前后运动。

7.自动操作：如果选择自动模式，系统会自动根据设定的参数进行工作。

在加工过程中，系统会自动根据加工程序控制伺服电机的运动，实现对工件的自动送料。

8.监控加工过程：在加工过程中，可以通过NC控制系统监控加工过程。

系统会实时显示加工进度、工件状态等信息，同时还可以进行数据记录与分析。

9.完成加工任务：当加工完成时，系统会自动停止伺服送料机的运动。

此时，操作人员可以根据需要进行下一步操作，如取出加工好的工件、上下料等。

10.关闭系统：当工作结束时，需要关闭系统。

首先停止伺服送料机的运动，然后关闭NC控制系统。

同时，还需要对机器进行清洁与维护工作，以确保机器的正常运行。

以上就是三机一体NC伺服送料机的操作步骤简述，每一步都非常重要，需要仔细操作，以保证工作的安全与高效。
