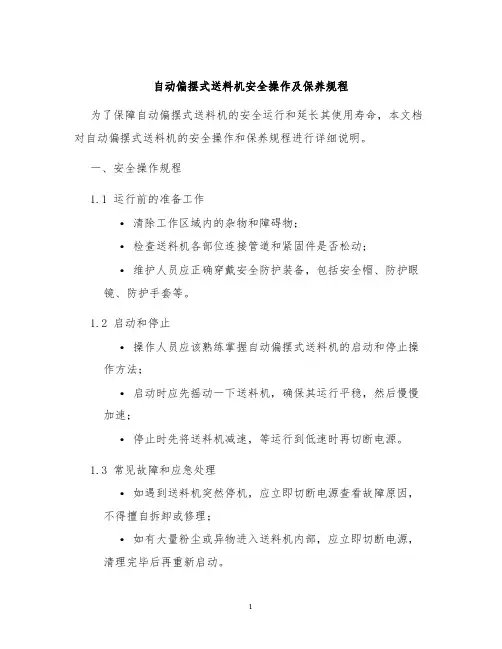

NC偏摆送料机使用说明书

格式：pdf
大小：2.80 MB
文档页数：13

下载文档原格式

数控NC伺服左右偏摆送料机操作说明书

3 / 16
B
1、机械规格:
机械规格、外观
B101
型式
NCM-200 NCM-300 NCM-400 NCM-500 NCM-600 NCM-800 NCM-1000 NCM-1300
材料宽度（mm) 200
300
400
500
600
800
1000
1300
材料厚度(mm) 0.3-6.0 0.3-6.0 0.3-6.0
实现手动和自动两种方式，也可以启动和停止。 5) 特殊画面：主要是设定放松，剪切，送料及控制开关及参数的一些长度和
时间的补偿修正.
7 / 16
D
操作面板
D103
6) 设备保养：主要是关于设备的一些日常操作保养和安全方面的注意事项。 7) 日期的显示：显示当前操作界面的时间日期。
2.设定画面
1）.产量设定：设定产品的件数。 2）.送料长度：设定送料的长度。 3）.单摆长度：设定单独偏摆的长度。 4）.偏摆次数：设定偏摆的次数。 3）.送料自动速度：设定自动送料的速度,可根据生产需求设定，最
2 / 16
A
前言
A101
随着五金模具技术的不断发展，以及精密冲压自动化设备要求的不断提高。为此，佑亿根据市场需求，总结多年的生产、销售及服务经验，研制成 MC 偏摆系列产品。
感谢您选择使用本公司产品，本公司将本着“顾客就是上帝”的经营现念，竭诚为您提供全方位的专业化服务，让您的企业在竞争市场永远立于不败之地，为了充分发挥本公司产品性能，延长其使用寿命，并提高生产效率和原材料利用率，我们强烈建议你在安装及操作前，认真阅读本手册，它将详细介绍本机的结构、性能、保养的方法。
5 / 16

NC送料机如何运行的

NC送料机如何运行的
东莞市佑亿精密自动化设备有限公司是一家集设计、制造、销售、服务、贸易于一体的企业。

专注NC伺服送料机19年研发生产，提供NC伺服送料机，三合一送料机等，公司生产的NC伺服送料机技术源于台湾，其NC伺服送料机核心伺服电机和马达全来自日本。

东莞佑亿精密NC送料机以冲床通过两组凸轮信号连接，一组接送料信号一组放松信号，来实现连动。

当冲床滑块运行到9点钟时会触动凸轮给出送料信号，NC送料机PLC依据设定的送料长度，在收到送料信号后，输出信号到伺服驱动器，伺服驱动器再控制伺服马达运转，马达运转的度数由编码器反馈回伺服驱动器，二者配合完成设定的送料长度传送。

当冲床滑块到达6点钟时会触动凸轮给出放松信号，送料机PLC接收到放松信号，
此时PLC会输出1个信号源来控制电磁阀动作，此电磁阀是控制NC送料机放松气缸，气缸经过活塞动作，使NC送料放松机构使上滚轮上升放松材料，实现瞬间放松。

这就是NC送料机的主要运行原理，如此循环运作，完成送料冲压全过程。

东莞佑亿精密送料机专门采用电子感应全自动控制,使用无组高速马达，无敏度高、故障少、具有正反转之功能且噪音低，根据冲床出料速度，高速收产速度，并可单边、双边收料，电源为单相220V市电，电源广泛；占地面积小，底盘装有刹车轮，移动方便，在工作时能保持稳定，本机型设计合理、新颖，造型独特、美观。

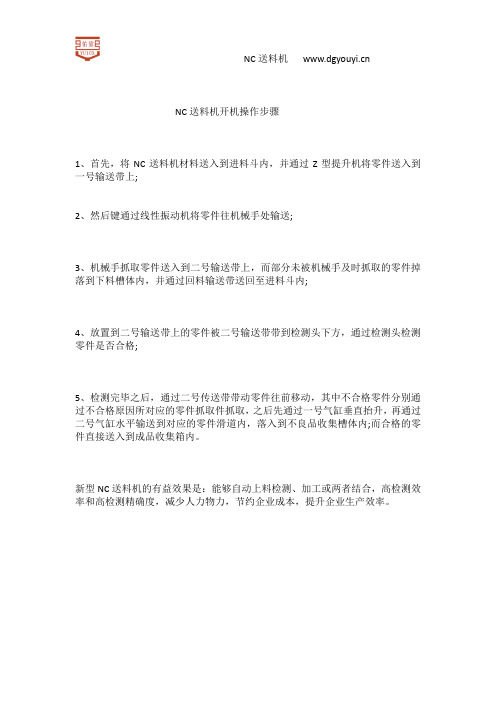

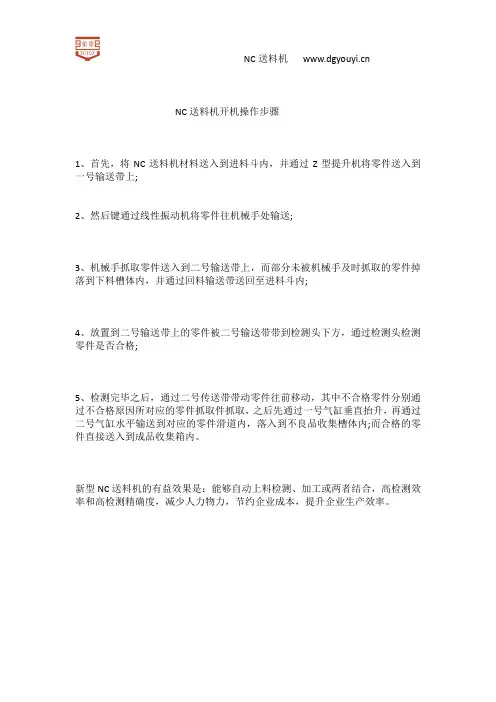

NC送料机开机操作步骤

NC送料机
NC送料机开机操作步骤
1、首先，将NC送料机材料送入到进料斗内，并通过Z型提升机将零件送入到一号输送带上;
2、然后键通过线性振动机将零件往机械手处输送;
3、机械手抓取零件送入到二号输送带上，而部分未被机械手及时抓取的零件掉落到下料槽体内，并通过回料输送带送回至进料斗内;
4、放置到二号输送带上的零件被二号输送带带到检测头下方，通过检测头检测零件是否合格;
5、检测完毕之后，通过二号传送带带动零件往前移动，其中不合格零件分别通过不合格原因所对应的零件抓取件抓取，之后先通过一号气缸垂直抬升，再通过二号气缸水平输送到对应的零件滑道内，落入到不良品收集槽体内;而合格的零件直接送入到成品收集箱内。

新型NC送料机的有益效果是：能够自动上料检测、加工或两者结合，高检测效率和高检测精确度，减少人力物力，节约企业成本，提升企业生产效率。

NCStudio操作手册

维宏®数控系统NCSTUDIO V5.4软件使用手册目录升级纪录............................................................................................................................ I I 目录.. (I)1概述 (1)1.1软件特性 (1)2系统安装与连接 (3)2.1N CSTUDIO™的系统基本配置 (3)计算机主机 (3)操作系统 (3)2.2N CSTUDIO™系统的安装 (4)安装Ncstudio™软件 (5)安装Ncstudio™运动控制卡 (8)重新启动计算机 (8)2.3其他安装问题 (8)2.4卸载N CSTUDIO™系统 (9)2.5N CSTUDIO™控制卡与驱动系统的连接 (10)3NCSTUDIO™基本概念 (11)3.1操作模式与状态 (11)操作模式 (11)操作状态 (12)3.2机床坐标系 (13)机械坐标系 (13)工件坐标系 (13)4NCSTUDIO™操作界面 (15)4.1标题栏 (16)4.2菜单栏 (17)4.3工具栏 (18)4.4数控信息栏 (19)4.5状态栏 (19)4.6数控状态窗口 (19)加工状态和时间信息 (20)当前位置 (20)进给速度 (21)机床控制 (22)4.7自动操作窗口 (23)4.8手动操作窗口 (25)4.9加工轨迹窗口 (28)三维视图模式 (28)上下文菜单 (31)设置个性化参数 (31)4.10系统日志窗口 (32)4.11程序管理窗口 (33)4.12系统参数窗口 (34)加工参数 (35)厂商参数 (38)4.13程序编辑窗口 (41)4.14输入输出状态(I/O状态)窗口 (42)5NCSTUDIO™菜单系统 (44)5.1“文件”菜单 (44)打开并装载 (44)卸载 (45)新建加工程序 (46)打开并编辑 (46)编辑当前加工程序 (46)保存 (46)另存为 (46)关闭 (47)最近装载的加工程序 (47)最近编辑的加工程序 (47)退出 (47)5.2“编辑”菜单 (48)5.3“查看”菜单 (49)工具栏 (50)状态栏 (50)全屏 (50)显示加工程序行号 (51)跟踪加工程序当前行 (51)加工程序信息 (52)5.4“操作”菜单 (52)单步执行 (53)设置当前点为工件原点 (53)设置当前点工件坐标 (54)回工件原点 (54)开始 (55)暂停 (56)停止 (56)进入仿真模式并开始仿真 (56)高级开始 (57)断点继续 (57)执行加工指令 (58)微调 (61)对刀 (62)回机械原点 (62)复位 (63)5.5“机床”菜单 (64)5.6“窗口”菜单 (64)5.7“帮助”菜单 (65)6操作步骤 (66)6.1开机 (66)6.2机械复位(可选) (66)6.3载入加工程序 (66)6.4手动操作 (67)6.5确定工件原点 (67)6.6执行自动加工 (68)6.7直接定位功能 (69)7操作时的注意事项 (70)7.1多任务执行注意事项 (70)7.2回机械原点注意事项 (70)8最终用户软件许可协议 .................................................... 错误！未定义书签。

冲床NC电脑伺服送料机说明书

电源电 0.2-6 9999.99 20 220/380V
NC-300A 300 0.2-6 9999.99 20 220/380V
NC-400A 400 0.2-6 9999.99 20 220/380V
NC-500A 500 0.2-6 9999.99 20 220/380V
二.机器结构
1.机械放松
2.气动放松
三.机器特点
高精度的送料：针对高科技产业来临，以计算机闭路式回授控制，使精度确保在±0.02mm 以内。
阶段式送料机：可输入 20 组不同的送料长度，每组提供 999 次冲压次数，满足特殊制品的加
工生产（选配）。人性化的手动模式：
可输入适合的 3 段手动速度，让使用者更容易操作，精确地使材料送进模具而定位。高效率的放松装置：
配合冲床之凸轮讯号以及简单之料厚调整，即可快速的设定放松角度。送料长度的设定：
在控制台上，直接输入送料长度，即可达到所需的送距。送料机构：
滚轮采用中空式，重量轻，回转惯性小，表面硬度 HRC60°镀硬铬，耐磨损，寿命长. NC 计算机机系列：
机械放松型，气动放松型，双边同步厚板型.
四．机器规格
1.机械放松与气动放松
规格
NC-100 NC-200 NC-300 NC-400 NC-500 NC-600 NC-700
材料宽度 mm
100
200
300
400
500
600
700
材料厚度
0.2-1.6 0.2-3.2 0.2-3.2 0.2-3.2 0.2-3.2 0.2-3.2 0.2-3.2
材料最大厚度 2.0*100 2.0*200 2.0*300 2.0*400 2.0*500 2.0*600 2.0*700

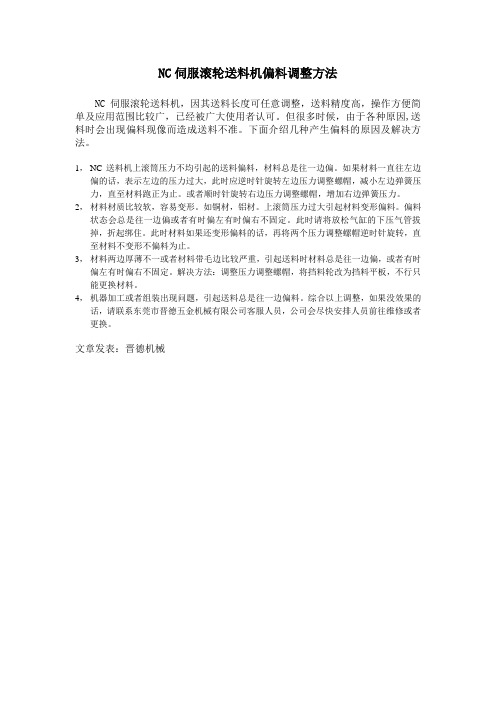

NC伺服滚轮送料机偏料调整方法

NC伺服滚轮送料机偏料调整方法
NC伺服滚轮送料机，因其送料长度可任意调整，送料精度高，操作方便简单及应用范围比较广，已经被广大使用者认可。

但很多时候，由于各种原因,送料时会出现偏料现像而造成送料不准。

下面介绍几种产生偏料的原因及解决方法。

1，NC送料机上滚筒压力不均引起的送料偏料，材料总是往一边偏。

如果材料一直往左边偏的话，表示左边的压力过大，此时应逆时针旋转左边压力调整螺帽，减小左边弹簧压力，直至材料跑正为止。

或者顺时针旋转右边压力调整螺帽，增加右边弹簧压力。

2，材料材质比较软，容易变形。

如铜材，铝材。

上滚筒压力过大引起材料变形偏料。

偏料状态会总是往一边偏或者有时偏左有时偏右不固定。

此时请将放松气缸的下压气管拔掉，折起绑住。

此时材料如果还变形偏料的话，再将两个压力调整螺帽逆时针旋转，直至材料不变形不偏料为止。

3，材料两边厚薄不一或者材料带毛边比较严重，引起送料时材料总是往一边偏，或者有时偏左有时偏右不固定。

解决方法：调整压力调整螺帽，将挡料轮改为挡料平板，不行只能更换材料。

4，机器加工或者组装出现问题，引起送料总是往一边偏料。

综合以上调整，如果没效果的话，请联系东莞市晋德五金机械有限公司客服人员，公司会尽快安排人员前往维修或者更换。

文章发表：晋德机械。

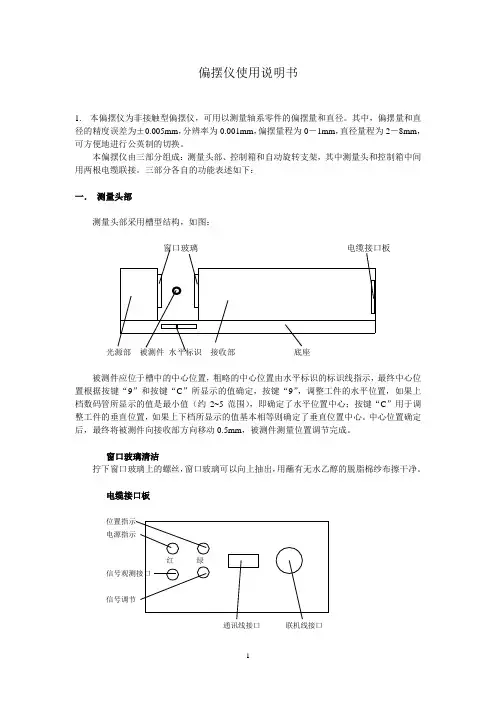

偏摆仪使用说明书(1.0)

偏摆仪使用说明书1.本偏摆仪为非接触型偏摆仪，可用以测量轴系零件的偏摆量和直径。

其中，偏摆量和直径的精度误差为±0.005mm，分辨率为0.001mm，偏摆量程为0－1mm，直径量程为2－8mm，可方便地进行公英制的切换。

本偏摆仪由三部分组成：测量头部、控制箱和自动旋转支架，其中测量头和控制箱中间用两根电缆联接。

三部分各自的功能表述如下：一．测量头部测量头部采用槽型结构，如图：被测件应位于槽中的中心位置，粗略的中心位置由水平标识的标识线指示，最终中心位置根据按键“9”和按键“C”所显示的值确定，按键“9”，调整工件的水平位置，如果上档数码管所显示的值是最小值（约2~5范围），即确定了水平位置中心；按键“C”用于调整工件的垂直位置，如果上下档所显示的值基本相等则确定了垂直位置中心。

中心位置确定后，最终将被测件向接收部方向移动0.5mm，被测件测量位置调节完成。

窗口玻璃清洁拧下窗口玻璃上的螺丝，窗口玻璃可以向上抽出，用蘸有无水乙醇的脱脂棉纱布擦干净。

电缆接口板通讯线接口联机线接口如上图，通讯接口和电源接口用相应的电缆接上，通了电源后红色电源指示发亮，如果工件水平方向上处于中心位置，绿色位置指示灯亮。

信号观测接口在维护时用，信号调节微调不可以旋动。

电缆通讯线接口电缆，联机线接口电缆各一根。

二．控制箱控制箱面板如下图：功能键盘：数字1~9可用于参数值的输入，若单独按下列键，功能为：9 前后位置显示C 上下位置显示D 直径输入P1 程序1输入P2 程序2输入P3 程序3输入E 回车允许输入码：38（仅适用于D、P1、P2、P3功能键）允许输入码输入后，会依次出现A6~A1参数，各参数的含义如下：A6 采集前延时，单位0.1秒,最大输入值：255。

A5 采集时间，单位0.1秒,最大输入值：255。

A4 偏摆区间1A3 偏摆区间2A2 偏摆区间3A1 偏差补偿附加用数字键（1~9）依次键入A6~A1参数的设定值选择按钮：最大：进入程序测量瞬时：单纯测量P1: 程序1测量P2: 程序2测量P3: 程序3测量公制/英制按钮复位按钮后面板：1．电源220V2．通讯线3．联机线4．音量调节5．触点控制电源开关6．区间触点输出插座：区间1 C8，C10区间2 B9，B11区间3 A8，A107．熔丝座2A250V调节说明将“瞬时”按纽按下，测量头需固定于合适的测量位置，被测件（标准件）应位于测量中心。

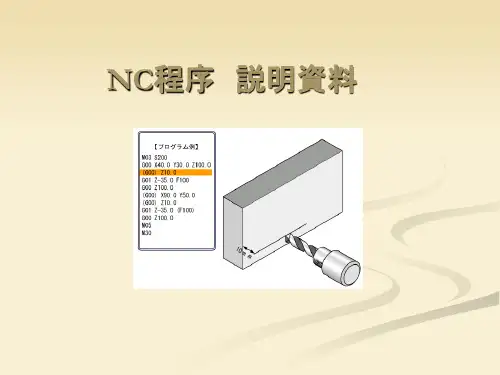

NC程序说明资料

① G代码
９）Ｇ９１インクレメンタル指令（増分値指令））Ｇ９１→インクレメンタル指令（増分値指令）９１インクレメンタル指令
１．仅考虑移動指令値２．C作为各軸（这里指Ｘ、Ｙ）的現在値（主軸）、从这里开始移動的指令作 N001 G91G00X50.Y80. ( 从c 点开始到右50.上80的移动指令) N002 X50. (从N001的位置开始向右50移动的指令） N003 X100.152 （N002 ↑ 100.152移动的指令) N004 X80.Y-25. (N003 ↑ 右80.下25.移动的指令） N005 X65.Y25. （N004 ↑ 右65.上25.移动的指令）
・Ｇ７３步骤循环Ｇ７３Ｘ○○ Ｙ☆☆ Ｚ□□ Ｒ△△ Ｑ◎◎ Ｆ◇◇ ；
一次切削进给长度的指定定
※ 用在希望在中途切断切屑的时候
① G代码
７）Ｇ７３、Ｇ７４、Ｇ７６、Ｇ８０～Ｇ８９固定循环）Ｇ７３、Ｇ７４、Ｇ７６、Ｇ８０～Ｇ８９→固定７３、Ｇ７４、Ｇ７６、Ｇ８０～Ｇ８９固定循
・Ｇ８３深孔循环Ｇ８３Ｘ○○ Ｙ☆☆ Ｚ□□ Ｒ△△ Ｑ◎◎ Ｆ◇◇ ；
目标坐标
中心坐标
移动速度
① G代码
G17,G18,G19→指定平面(平面选择指定平面平面选择) 指定平面平面选择指定円弧補間所运行的平面。
圆弧通常只能在以确定的平面上运行。也就是说圆弧只能在X-Y平面、Z-X平面、Y-Z平面上运行。各个平面的中心位置的表示是不一样的。
① G代码
４）Ｇ０４暂停(一時停止）Ｇ０４→暂一時停止) ０４一時停止在希望暂停读取ＮＣ数据时使用。Ｇ０４Ｐ２５０暂停时间５）Ｇ４０、Ｇ４１、Ｇ４２刀具直径的修正）Ｇ４０、Ｇ４１、Ｇ４２→刀具直径的修正４０、Ｇ４１、Ｇ４２在刀具在移動位置向直径方向偏移进行修正时使用。

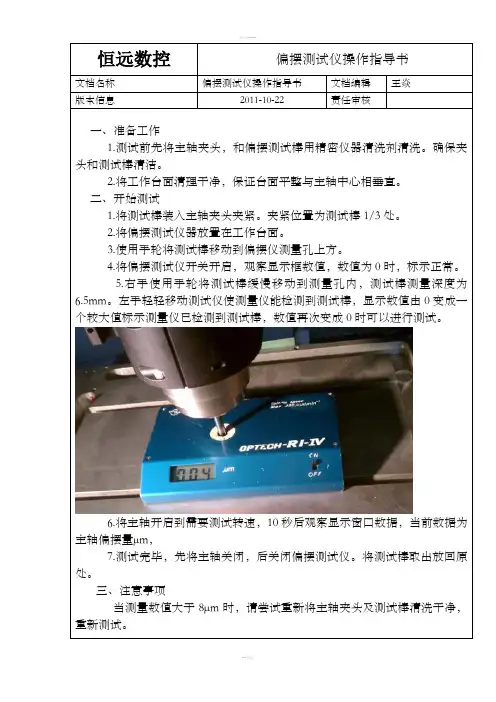

偏摆测试仪操作指导书

恒远数控偏摆测试仪操作指导书文档名称偏摆测试仪操作指导书文档编辑王焱版本信息2011-10-22责任审核一、准备工作1.测试前先将主轴夹头，和偏摆测试棒用精密仪器清洗剂清洗。

确保夹头和测试棒清洁。

2.将工作台面清理干净，保证台面平整与主轴中心相垂直。

二、开始测试1.将测试棒装入主轴夹头夹紧。

夹紧位置为测试棒1/3处。

2.将偏摆测试仪器放置在工作台面。

3.使用手轮将测试棒移动到偏摆仪测量孔上方。

4.将偏摆测试仪开关开启，观察显示框数值，数值为0时，标示正常。

5.右手使用手轮将测试棒缓慢移动到测量孔内，测试棒测量深度为6.5mm。

左手轻轻移动测试仪使测量仪能检测到测试棒，显示数值由0变成一个较大值标示测量仪已检测到测试棒，数值再次变成0时可以进行测试。

6.将主轴开启到需要测试转速，10秒后观察显示窗口数据，当前数据为主轴偏摆量μm，7.测试完毕，先将主轴关闭，后关闭偏摆测试仪。

将测试棒取出放回原处。

三、注意事项当测量数值大于8μm时，请尝试重新将主轴夹头及测试棒清洗干净，重新测试。

一、注意事项1 .测试时应将周边噪音较大设备关闭2.测量主轴噪音时候应离主轴600mm~800mm处测量二、开始测量1.按下开机键，等待5秒即可进行噪音测试，此时显示数据为当前噪音实时数据。

2.将噪音测量器放置在适当距离，按下【MAX HOLD】键，测量仪将会捕捉当前主轴发出最高噪音分贝。

3.测试完毕，将物件放回原处。

恒远数控振动测量仪操作指导书文档名称振动测量仪操作指导书文档编辑王焱版本信息2011-10-22责任审核一、安装测量仪1.将测量探头四芯航空插座对准主机连接。

2.将测量探头放置到主轴需要测量位置。

二、开始测试1.长按开机键开机，显示主界面，等待5秒可进行测试。

2.开启主轴到测定速度，10秒后观察主机当前显示数据即为当前主轴最大振动值mm/s。

三、注意事项1.由于振动测量仪采用精密传感器，所以测量时被测主轴至少稳定当前转速10秒，测量数据最为准确。

CNC使用说明书

二.刀具设置
• 刀具设置步骤：“menu F5（表） F4（刀具库）修改”（编辑你所需要的刀具，其中P001 T0002表示刀具库的1号位置为2号刀） • 在MDI界面输入M2**表示换几号刀，如 M201是换1号刀；输入M3**表示对几号刀的刀补（一般在程序需要两把刀时候用到）
三.铣基准面
• 以毛坯的两个较为平整的面(如图中箭头所指的面）为基准，装夹在工作台上，利用手工编程或者G01代码铣平面，具体如下： 1）先预置X0Y0，方便计算 2)在MDI界面输入S1000M03 执行；然后输入G01X***F150 执行（PS：具体铣多少次要看毛坯的宽度和刀具的直径）
3）铣完第一个基准面后，翻转毛坯，使刚才铣的第一个面为下基准面，再用相同的办法铣第二个基准面

六.检查及执行程序
• 检查程序：menu 编辑选择所需程序，按 Enter 检查程序开始有没有“%,MX--,”、是否水冷（M08）、有没有T2M06（在需要多把刀加工的时候） • 检查完毕，确认无误后，按照以下操作来执行程 F1执行选择程序后按“执行” 序：menu • 注意：在刀具接近工件的时候，放慢进给速度（一般为10%，具体视情况而定），以判断是否有异常
五.对刀
• 在MDI界面输入S800M03（主轴正转，转速为800r/min） • 对X轴零点：在手动条件下，将刀具移至毛坯X轴的某一边，用手轮中的X10或者X1倍率去碰边上升刀具到安全位置，然后在MDI界面输入M66，按执行；按照相同的步骤去碰另外一边，然后输入M77，执行后输入X0，按Enter（刀具会走到毛坯X轴方向的中间）
CNC使用说明书
一、开机与读入程序
1.开机
将总开关（在机床后面）转到ON状态，预热三分钟解除急停（顺时针旋转）按下开机按钮注：在程序执行有误的时候按下急停键，可以使程序停止执行
