信号完整性分析基础系列之二十四

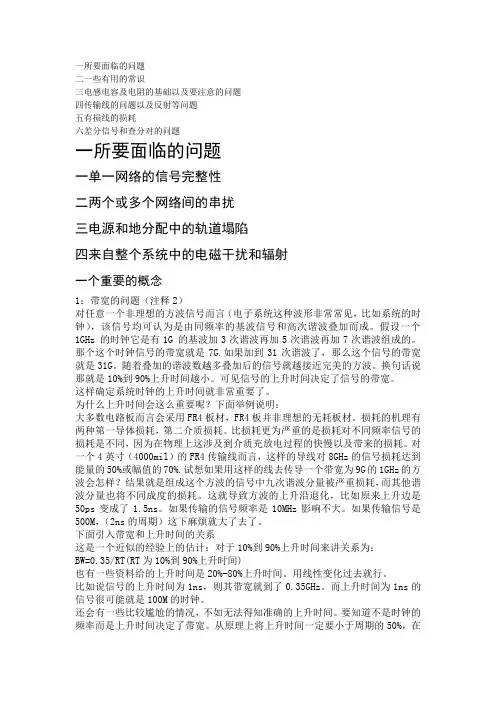

一所要面临的问题二一些有用的常识三电感电容及电阻的基础以及要注意的问题四传输线的问题以及反射等问题五有损线的损耗六差分信号和查分对的问题一所要面临的问题一单一网络的信号完整性二两个或多个网络间的串扰三电源和地分配中的轨道塌陷四来自整个系统中的电磁干扰和辐射一个重要的概念1：带宽的问题（注释2）对任意一个非理想的方波信号而言（电子系统这种波形非常常见，比如系统的时钟），该信号均可认为是由同频率的基波信号和高次谐波叠加而成。

假设一个1GHz 的时钟它是有1G 的基波加3次谐波再加5次谐波再加7次谐波组成的。

那个这个时钟信号的带宽就是7G.如果加到31次谐波了，那么这个信号的带宽就是31G。

随着叠加的谐波数越多叠加后的信号就越接近完美的方波。

换句话说那就是10%到90%上升时间越小。

可见信号的上升时间决定了信号的带宽。

这样确定系统时钟的上升时间就非常重要了。

为什么上升时间会这么重要呢？下面举例说明：大多数电路板而言会采用FR4板材，FR4板并非理想的无耗板材。

损耗的机理有两种第一导体损耗，第二介质损耗。

比损耗更为严重的是损耗对不同频率信号的损耗是不同，因为在物理上这涉及到介质充放电过程的快慢以及带来的损耗。

对一个4英寸（4000mil）的FR4传输线而言，这样的导线对8GHz的信号损耗达到能量的50%或幅值的70%.试想如果用这样的线去传导一个带宽为9G的1GHz的方波会怎样？结果就是组成这个方波的信号中九次谐波分量被严重损耗，而其他谐波分量也将不同成度的损耗。

这就导致方波的上升沿退化，比如原来上升边是50ps变成了1.5ns。

如果传输的信号频率是10MHz影响不大。

如果传输信号是500M，（2ns的周期）这下麻烦就大了去了。

下面引入带宽和上升时间的关系这是一个近似的经验上的估计：对于10%到90%上升时间来讲关系为：BW=0.35/RT(RT为10%到90%上升时间)也有一些资料给的上升时间是20%-80%上升时间。

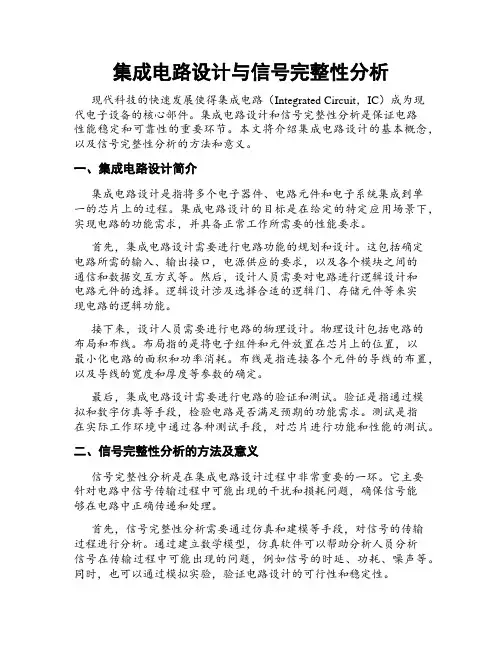

集成电路设计与信号完整性分析现代科技的快速发展使得集成电路（Integrated Circuit，IC）成为现代电子设备的核心部件。

集成电路设计和信号完整性分析是保证电路性能稳定和可靠性的重要环节。

本文将介绍集成电路设计的基本概念，以及信号完整性分析的方法和意义。

一、集成电路设计简介集成电路设计是指将多个电子器件、电路元件和电子系统集成到单一的芯片上的过程。

集成电路设计的目标是在给定的特定应用场景下，实现电路的功能需求，并具备正常工作所需要的性能要求。

首先，集成电路设计需要进行电路功能的规划和设计。

这包括确定电路所需的输入、输出接口，电源供应的要求，以及各个模块之间的通信和数据交互方式等。

然后，设计人员需要对电路进行逻辑设计和电路元件的选择。

逻辑设计涉及选择合适的逻辑门、存储元件等来实现电路的逻辑功能。

接下来，设计人员需要进行电路的物理设计。

物理设计包括电路的布局和布线。

布局指的是将电子组件和元件放置在芯片上的位置，以最小化电路的面积和功率消耗。

布线是指连接各个元件的导线的布置，以及导线的宽度和厚度等参数的确定。

最后，集成电路设计需要进行电路的验证和测试。

验证是指通过模拟和数字仿真等手段，检验电路是否满足预期的功能需求。

测试是指在实际工作环境中通过各种测试手段，对芯片进行功能和性能的测试。

二、信号完整性分析的方法及意义信号完整性分析是在集成电路设计过程中非常重要的一环。

它主要针对电路中信号传输过程中可能出现的干扰和损耗问题，确保信号能够在电路中正确传递和处理。

首先，信号完整性分析需要通过仿真和建模等手段，对信号的传输过程进行分析。

通过建立数学模型，仿真软件可以帮助分析人员分析信号在传输过程中可能出现的问题，例如信号的时延、功耗、噪声等。

同时，也可以通过模拟实验，验证电路设计的可行性和稳定性。

其次，信号完整性分析需要考虑电磁兼容性（Electromagnetic Compatibility，EMC）的因素。

电气工程中的信号完整性分析在当今高度数字化和信息化的时代，电气工程领域的发展日新月异。

从智能手机到超级计算机，从医疗设备到航空航天系统，电子设备在我们的生活中无处不在。

而在这些复杂的电子系统中，信号完整性成为了确保设备性能稳定、可靠运行的关键因素。

信号完整性，简单来说，就是指信号在传输过程中保持其准确性、完整性和及时性的能力。

如果信号在传输过程中出现失真、衰减、反射、串扰等问题，就可能导致系统性能下降、误码率增加、甚至系统故障。

因此，对电气工程中的信号完整性进行深入分析和研究具有极其重要的意义。

首先，让我们来了解一下信号完整性问题产生的原因。

信号在传输线上传播时，会遇到各种阻抗不匹配的情况。

比如，当信号从驱动源输出，经过传输线到达负载时，如果驱动源的输出阻抗、传输线的特性阻抗和负载的输入阻抗不匹配，就会引起信号的反射。

反射的信号会与原信号叠加，导致信号波形失真。

此外，相邻传输线之间的电磁耦合会产生串扰，使得相邻信号之间相互干扰。

同时，传输线的损耗会导致信号的衰减，从而影响信号的强度和质量。

为了分析信号完整性问题，我们需要一些重要的工具和技术。

时域反射计（TDR）就是其中之一。

TDR 可以通过向传输线发送一个快速上升的脉冲，并测量反射回来的脉冲，来确定传输线中的阻抗不连续点和故障位置。

另一个常用的工具是示波器，它可以直观地显示信号的波形，帮助我们观察信号的失真、噪声等问题。

此外，还有一些仿真软件，如ADS、HFSS 等，可以在设计阶段对电路进行建模和仿真，预测可能出现的信号完整性问题，并提前采取优化措施。

在实际的电气工程应用中，信号完整性问题在高速数字电路中尤为突出。

随着数字信号的频率不断提高，信号的上升时间和下降时间变得越来越短，这对信号传输的要求也越来越高。

例如，在计算机主板上，高速的总线信号需要在严格的时序要求下进行传输，如果出现信号完整性问题，可能会导致数据传输错误，影响计算机的性能。

在通信系统中，高速的射频信号也需要保持良好的完整性，以确保信号的质量和传输距离。

高速数字电路设计中的信号完整性分析在高速数字电路设计中，信号完整性分析是非常重要的一环。

信号完整性分析旨在确保信号在电路中能够准确、稳定地传输，从而避免信号失真或干扰，保证电路的性能和可靠性。

首先，我们需要了解信号完整性分析的基本概念。

信号完整性是指在一个电路中，信号从发送端到接收端能够保持原有的形态和正确的数值。

在高速数字电路设计中，信号往往受到许多因素的影响，如传输线特性、阻抗、反射、串扰等，这些因素都有可能导致信号失真。

因此，对信号完整性的分析和优化至关重要。

在进行信号完整性分析时，我们需要首先考虑传输线的特性。

传输线的特性包括传输速度、阻抗匹配、传输延迟等，这些特性直接影响信号传输的稳定性和速度。

通过对传输线的建模和仿真分析，可以帮助我们了解传输线对信号的影响，从而优化电路设计。

另外，阻抗匹配也是信号完整性分析中的重要内容。

当信号源和负载的阻抗不匹配时，会导致信号的反射和衰减，从而降低信号的质量和稳定性。

因此，在设计电路时，需要确保信号源和负载的阻抗能够有效匹配，以减少信号的失真和干扰。

此外，信号完整性分析还需要考虑信号的传输延迟和时序关系。

在高速数字电路中，信号传输的延迟会对数据的同步和稳定性产生影响。

通过时序分析和延迟优化，可以更好地控制信号的传输速度和有效减少时序误差。

最后，在进行信号完整性分析时，还需要考虑信号的功耗和信噪比。

功耗会影响电路的工作效率和稳定性，信噪比则会影响信号和噪声的比值，从而影响信号的准确性和清晰度。

因此，在设计电路时，需要综合考虑功耗和信噪比等因素，以实现信号的高质量传输。

总的来说，信号完整性分析是保证高速数字电路性能和可靠性的重要步骤。

通过对传输线特性、阻抗匹配、传输延迟、功耗和信噪比等方面的分析和优化，可以更好地保证信号在电路中的准确传输，避免信号失真和干扰，从而提高电路的性能和可靠性。

希望以上内容对您有所帮助。

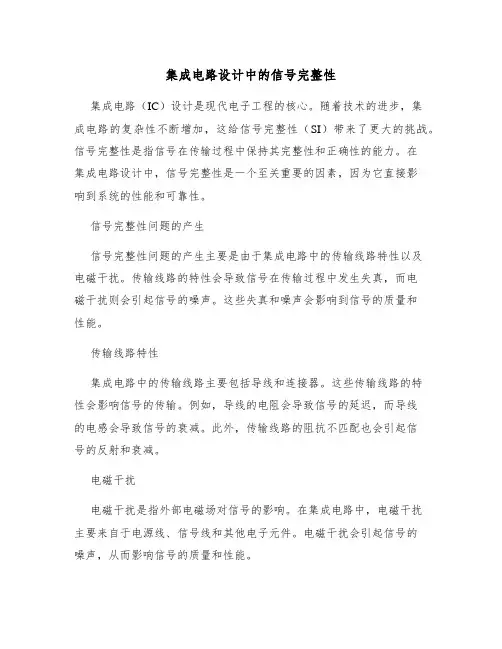

集成电路设计中的信号完整性集成电路（IC）设计是现代电子工程的核心。

随着技术的进步，集成电路的复杂性不断增加，这给信号完整性（SI）带来了更大的挑战。

信号完整性是指信号在传输过程中保持其完整性和正确性的能力。

在集成电路设计中，信号完整性是一个至关重要的因素，因为它直接影响到系统的性能和可靠性。

信号完整性问题的产生信号完整性问题的产生主要是由于集成电路中的传输线路特性以及电磁干扰。

传输线路的特性会导致信号在传输过程中发生失真，而电磁干扰则会引起信号的噪声。

这些失真和噪声会影响到信号的质量和性能。

传输线路特性集成电路中的传输线路主要包括导线和连接器。

这些传输线路的特性会影响信号的传输。

例如，导线的电阻会导致信号的延迟，而导线的电感会导致信号的衰减。

此外，传输线路的阻抗不匹配也会引起信号的反射和衰减。

电磁干扰电磁干扰是指外部电磁场对信号的影响。

在集成电路中，电磁干扰主要来自于电源线、信号线和其他电子元件。

电磁干扰会引起信号的噪声，从而影响信号的质量和性能。

信号完整性分析的方法为了确保信号完整性，集成电路设计人员需要进行信号完整性分析。

信号完整性分析主要包括时域分析和频域分析两种方法。

时域分析时域分析是一种基于时间的方法，用于分析信号在时间上的行为。

时域分析的主要工具是示波器和信号分析仪。

通过时域分析，设计人员可以观察信号的波形，从而确定信号是否发生了失真或噪声。

频域分析频域分析是一种基于频率的方法，用于分析信号在频率上的行为。

频域分析的主要工具是频谱分析仪。

通过频域分析，设计人员可以确定信号的频率成分，从而确定信号是否受到了电磁干扰。

信号完整性设计原则为了确保信号完整性，集成电路设计人员需要遵循一些基本的设计原则。

最小化导线长度导线长度是影响信号传输延迟和衰减的主要因素。

因此，设计人员应该尽量减少导线的长度，以降低信号传输的延迟和衰减。

匹配阻抗为了减少信号的反射和衰减，设计人员应该确保传输线路的阻抗与信号源和负载的阻抗相匹配。

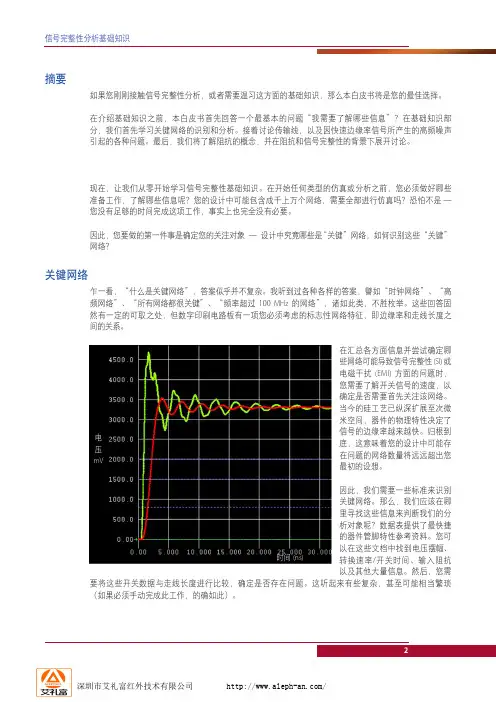

摘要如果您刚刚接触信号完整性分析，或者需要温习这方面的基础知识，那么本白皮书将是您的最佳选择。

在介绍基础知识之前，本白皮书首先回答一个最基本的问题“我需要了解哪些信息”？在基础知识部分，我们首先学习关键网络的识别和分析。

接着讨论传输线，以及因快速边缘率信号所产生的高频噪声引起的各种问题。

最后，我们将了解阻抗的概念，并在阻抗和信号完整性的背景下展开讨论。

现在，让我们从零开始学习信号完整性基础知识。

在开始任何类型的仿真或分析之前，您必须做好哪些准备工作，了解哪些信息呢？您的设计中可能包含成千上万个网络，需要全部进行仿真吗？恐怕不是—您没有足够的时间完成这项工作，事实上也完全没有必要。

因此，您要做的第一件事是确定您的关注对象—设计中究竟哪些是“关键”网络，如何识别这些“关键”网络？关键网络乍一看，“什么是关键网络”，答案似乎并不复杂。

我听到过各种各样的答案，譬如“时钟网络”、“高频网络”、“所有网络都很关键”、“频率超过100 MHz 的网络”，诸如此类，不胜枚举。

这些回答固然有一定的可取之处，但数字印刷电路板有一项您必须考虑的标志性网络特征，即边缘率和走线长度之间的关系。

些网络可能导致信号完整性 (SI) 或电磁干扰(EMI) 方面的问题时，您需要了解开关信号的速度，以确定是否需要首先关注该网络。

当今的硅工艺已纵深扩展至次微米空间，器件的物理特性决定了信号的边缘率越来越快。

归根到底，这意味着您的设计中可能存在问题的网络数量将远远超出您最初的设想。

因此，我们需要一些标准来识别关键网络。

那么，我们应该在哪里寻找这些信息来判断我们的分析对象呢？数据表提供了最快捷的器件管脚特性参考资料。

您可以在这些文档中找到电压摆幅、转换速率/开关时间、输入阻抗以及其他大量信息。

然后，您需要将这些开关数据与走线长度进行比较，确定是否存在问题。

这听起来有些复杂，甚至可能相当繁琐（如果必须手动完成此工作，的确如此）。

这时，您需要使用工具来提供帮助。

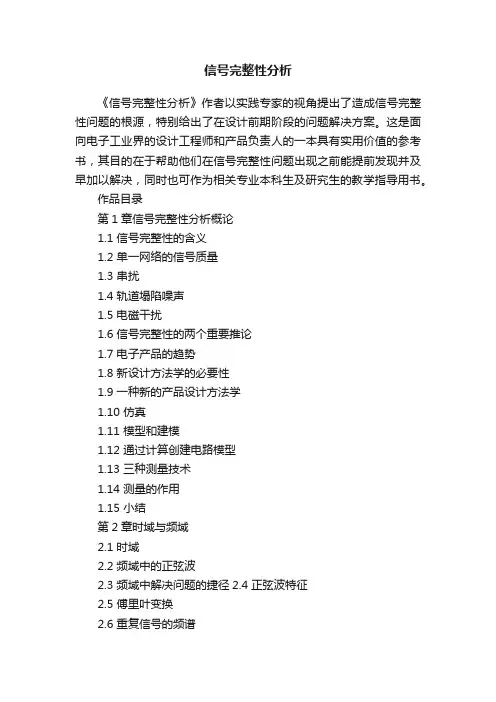

信号完整性分析《信号完整性分析》作者以实践专家的视角提出了造成信号完整性问题的根源，特别给出了在设计前期阶段的问题解决方案。

这是面向电子工业界的设计工程师和产品负责人的一本具有实用价值的参考书，其目的在于帮助他们在信号完整性问题出现之前能提前发现并及早加以解决，同时也可作为相关专业本科生及研究生的教学指导用书。

作品目录第1章信号完整性分析概论1.1 信号完整性的含义1.2 单一网络的信号质量1.3 串扰1.4 轨道塌陷噪声1.5 电磁干扰1.6 信号完整性的两个重要推论1.7 电子产品的趋势1.8 新设计方法学的必要性1.9 一种新的产品设计方法学1.10 仿真1.11 模型和建模1.12 通过计算创建电路模型1.13 三种测量技术1.14 测量的作用1.15 小结第2章时域与频域2.1 时域2.2 频域中的正弦波2.3 频域中解决问题的捷径2.4 正弦波特征2.5 傅里叶变换2.6 重复信号的频谱2.7 理想方波的频谱2.8 从频域到时域2.9 带宽对上升时间的影响2.10 带宽及上升时间2.11 “有效的”含义2.12 实际信号的带宽2.13 带宽和时钟频率2.14 测量的带宽2.15 模型的带宽2.16 互连线的带宽2.17 小结第3章阻抗和电气模型3.1 用阻抗描述信号完整性3.2 阻抗的含义3.3 实际和理想的电路元件3.4 时域中理想电阻的阻抗3.5 时域中理想电容的阻抗3.6 时域中理想电感的阻抗3.7 频域中的阻抗3.8 等效电气电路模型3.9 电路理论和SPICE3.10 建模简介3.11 小结第4章电阻的物理基础4.1 将物理设计转化为电气性能4.2 互连线电阻的最佳近似4.3 体电阻率4.4 单位长度电阻4.5 方块电阻4.6 小结第5章电容的物理基础5.1 电容中的电流流动5.2 球面电容5.3 平行板近似5.4 介电常数5.5 电源、地平面和去耦电容5.6 单位长度电容5.7 二维场求解器5.8 有效介电常数5.9 小结第6章电感的物理基础6.1 电感的含义6.2 电感定律之一:电流周围将形成闭合磁力线圈6.3 电感定律之二:电感是导体上流过单位安培电流时,导体周围磁力线圈的韦伯值6.4 自感和互感6.5 电感定律之三:当导体周围的磁力线圈匝数变化时,导体两端将产生感应电压6.6 局部电感6.7 有效电感、总电感或净电感及地弹6.8 回路自感和回路互感6.9 电源分布系统和回路电感6.10 单位面积的回路电感6.11 平面和过孔接触孔的回路电感6.12 具有出砂孔区域的平面回路电感……第7章传输线的物理基础第8章传输线与反射第9章有损线、上升边退化和材料特性第10章传输线的串扰第11章差分对与差分阻抗附录A 100条使信号完整性问题最小化的通用设计原则附录B 100条估计信号完整性效应的经验法则附录C 参考文献附录D 术语表心得体会1.信号完整性分析概论1.1信号完整性的含义广义上来说，信号完整形式指，在高速产品设计中由互连线引起的所有的问题。

电子设计中的信号完整性分析在电子设计过程中，信号完整性分析是非常重要的一部分。

信号完整性是指在信号传输过程中保持信号的准确性、稳定性和可靠性，确保信号不会失真或受到干扰。

在现代高速电子设备和系统中，信号完整性分析变得尤为关键，因为高速信号传输会受到许多因素的影响，如信号衰减、延迟、串扰和反射等问题。

信号完整性分析最常见的方法之一是使用传输线理论。

在高速信号传输中，信号被视为在传输线上传输的电磁波，传输线上的阻抗、衰减、延迟等参数都会影响信号的传输质量。

因此，通过对传输线的参数进行建模和仿真，可以帮助设计工程师分析和优化信号的传输性能。

另外，时域分析和频域分析也是信号完整性分析的重要工具。

时域分析可以用来研究信号在时间轴上的波形变化，包括上升时间、下降时间、峰值电压等参数；而频域分析则可以用来研究信号在频率域上的频谱信息，包括频率响应、谐波失真等参数。

通过时域分析和频域分析，设计工程师可以更全面地了解信号的特性和传输过程中可能出现的问题。

除了传输线建模和时频域分析，设计工程师还可以通过仿真软件进行信号完整性分析。

仿真软件可以模拟不同信号在设计电路中的传输过程，帮助工程师快速找出潜在的问题并优化设计方案。

通过仿真软件，设计工程师可以对不同参数进行调整，如传输线长度、阻抗匹配、信号的波形和频谱，以达到最佳的信号完整性。

此外，设计工程师在进行信号完整性分析时还需要考虑一些其他因素，如接地设计、功率分配、EMI（电磁干扰）和ESD（静电放电）等。

这些因素都可能会对信号的传输过程造成影响，设计工程师需要综合考虑这些因素，以保证信号的可靠传输和稳定性。

总的来说，在电子设计中的信号完整性分析是保证高速电子系统可靠性和稳定性的关键步骤。

通过传输线建模、时频域分析、仿真软件以及综合考虑其他因素，设计工程师可以找出潜在的问题并优化设计方案，确保信号的准确传输和稳定性，从而提高电子系统的性能和可靠性。

通过不断学习和应用信号完整性分析的方法，设计工程师可以更好地应对日益复杂的电子系统设计挑战，推动电子科技的发展。

信号完整性分析
信号完整性背景
信号完整性问题引起人们的注意，最早起源于一次奇怪的设计失败现象。

当时，美国硅谷一家著名的影像探测系统制造商早在7 年前就已经成功设计、制造并上市的产品，却在最近从生产线下线的产品中出现了问题，新产品无法正常运行，这是个20MHz 的系统设计，似乎无须考虑高速设计方面的问题，更为让产品设计工程师们困惑的是新产品没有任何设计上的修改，甚至采用的元器件型号也与原始设计的要求一致，唯一的区别是IC 制造技术的进步，新采购的电子元器件实现了小型化、快速化。

新的器件工艺技术使得新生产的每一个芯片都成为高速器件，也正是这些高速器件应用中的信号完整性问题导致了系统的失败。

随着集成电路(IC)开关速度的提高，信号的上升和下降时间迅速缩减，不管信号频率如何，系统都将成为高速系统并且会出现各种各样的信号完整性问题。

在高速PCB 系统设计方面信号完整性问题主要体现为：工作频率的提高和信号上升/下降时间的缩短，会使系统的时序余量减小甚至出现时序方面的问题；传输线效应导致信号在传输过程中的噪声容限、单调性甚至逻辑错误；信号间的串扰随着信号沿的时间减少而加剧；以及当信号沿的时间接近0.5ns 及以下时，电源系统的稳定性下降和出现电磁干扰问题。

信号完整性是指在信号线上的信号质量。

当电路中信号能以要求的时序和电压幅度到达接收端时，该电路就有很好的信号完整性；当信号不能正常响应或者信号质量不能使系统长期稳定工作时，就出现了信号完整性问题。

板级信号完整性主要表现为延迟、反射、串扰、同步切换噪声、过冲和下冲、地弹、振铃和EMI(Electro Magnetic Interference)即电磁干扰等几方面。

延迟是指信号在PCB板上以有限的速度传输，信号从发送端发出到达接收端，其间存在一个传输延迟。

信号的延迟会对系统的时序产生影响，过长的延迟可导致时序混乱，由于本系统采用多块电路板级联结构设计，信号在单块PCB上的延时可以忽略，但在板级间通过接插件的传输，尤其是顶层板到底层板的信号传输，需要通过中间两块板，信号的走线路程相对很长，时间的延迟不可忽略。

为此，系统选用性能良好尤其电气特性良好的接插件，同时考虑关键控制信号要尽可能减少传输路程，布局布线时优先考虑。

反射是在传输线上的回波，信号经过传输线将一部分功率传给负载的同时，由于阻抗不匹配，有一部分能量反射回源端。

如果阻抗匹配（源端阻抗、传输线阻抗与负载阻抗相等），信号全部传给负载，反射不会发生。

减小和消除反射的方法是根据传输线的特性阻抗在其发送端或接收端进行终端阻抗匹配，从而使源反射系数或负载反射系数为零。

具体做法是在靠近源端的地方串联进去一几十欧姆的电阻，该方法简单有效，消耗功率小。

串扰是指当信号在传输线上传播时，因电磁耦合对相邻的传输线产生不期望的电压噪声干扰。

过大的串扰可能引发电路的误触发，导致系统无法正常工作。

串扰是由电磁耦合形成的，根据容性耦合和感性耦合的不同，产生的干扰有互容串扰和互感串扰。

互容串扰是信号线间的容性耦合，当信号线在一定长度上靠得比较近的时候就会发生，客服的方法有两种，适当减少两根走线间的并行距离和在两根走线间穿插地线。

互感串扰是由布线时产生的环路引起的，克服的办法是在布线时避免环路的出现。

信号完整性分析信号完整性分析是一种信号传输效率的重要部分，尤其是在网络技术发展快速的今天，它越来越受到重视。

信号完整性分析是研究电气、电子、光学、磁学信号完整性状态的过程，可以帮助分辨信号的有效和无效，提高数据传输的可靠性，帮助解决科技发展中存在的一些技术问题。

信号完整性分析通常包括对信号传输效率的质量检测、时延检测和比特误码率检测三种检测项目。

首先，在信号传输效率的质量检测中，一般是检查传输信号的模拟量，电源和电场的强度等，以及收发端的工作状态等，其检测结果可以直接反映出信号传输效率的水平。

其次，在时延检测项目中，通常是检查收发端传输信号之间的时间差和时间关系，以及数据传输周期，其检测结果可以反映出网络中信号传输的延迟情况。

最后，在比特误码率检测项目中，一般是检查网络数据传输中比特误码率的情况，其检测结果可以反映出网络数据传输的质量情况，并帮助提高数据传输的可靠性。

为了实现信号完整性分析，一般常用的技术手段有时域反射技术、频域反射技术和时频域反射技术等。

时域反射技术是以时域为特征参数，使用特定的精密仪器测量信号传输状态，以判断电线是否损坏，其优点是可以在短信号情况下，迅速准确地判断出当前的信号状态，而且安全、快捷、经济。

频域反射技术是以频域为特征参数，使用专业的检测仪器，根据传输信号的频率和幅度，对网络的信号完整性进行检测，其优点是可以检测出高频信号的变化，并且可以迅速地检出信号是否受到破坏。

时频域反射技术是利用时间和频率域上的改变，以及信号传输过程中的调制参数等，进行信号完整性检测，其优点是能够在路径衰减和多径效应影响较大的情况下，也能获得准确的检测结果。

信号完整性分析在网络技术发展中，起到了重要的作用，它不仅有助于提高数据传输的稳定性和可靠性，而且可以帮助解决传输中的一些暂时性问题，让信号传输更加顺畅。

然而，在信号完整性分析领域，也存在一些需要完善的地方。

例如，由于信号的传输深度、速度等因素的影响，仍存在比特误码率较高的情况；此外，也存在着传输过程中存在延时的情况，因此，在信号完整性分析方面仍需要持续改进和完善技术。

信号完整性分析信号完整性分析是电路和系统设计中的一个重要方面，它是一种检测电路的可靠性的手段，可以帮助设计者发现潜在的问题，并在设计过程中提出优化建议。

信号完整性分析可以帮助确定信号的完整性，以及信号在整个电路和系统中是否能够按照设计要求传输。

信号完整性分析是一种新兴的分析技术，它可以在电路或系统设计中进行准确定量测量分析，以识别导致信号完整性问题的潜在因素。

在这种分析中，将占用电路元件名称、电特性、信号完整性参数等形成数据库，以预测整体系统的信号完整性。

信号完整性分析的主要内容包括信号传输，电源稳定性，系统集成和信号干扰。

在信号传输方面，主要考虑信号路径中阻抗不匹配、过载、相位差和调制等问题；电源稳定性方面，要考虑电路稳定性、电源类型和电压噪声等；系统集成方面，考虑的是两个系统的连接以及多种子系统之间的兼容性；信号干扰方面，要考虑的是环境中的干扰和其他系统的干扰。

有一些软件可用于对信号完整性进行分析，这些软件可以从电路参数和设计要求出发，根据用户定义的模型进行分析，从而决定电路是否能够满足信号完整性要求。

此外，信号完整性分析可以用于验证复杂系统的功能，确保系统符合设计要求。

它还可以用于设计高性能、低噪声的高精度性能电路，以及确定可靠性要求。

信号完整性分析是一项先进的数字设计技术，它可以帮助电路设计者们发现潜在的问题，分析信号传输过程中所发生的可能问题，从而为设计提供有效的指导。

它能够有助于提升电路设计的性能，帮助设计者更好地为用户提供优质的产品，从而提升市场竞争力。

因此，信号完整性分析是电路和系统设计中不可或缺的一部分，它可以有效帮助电路设计者识别可能存在的问题，并在设计过程中提供有效的指导，从而确保电路和系统能够满足用户的要求。

信号完整性分析信号完整性分析是一项重要的工程学领域，它涉及到信号传输的可靠性和准确性。

在信息传递的过程中，信号会受到各种干扰和衰减，因此确保信号的完整性对于正确地接收和解读信息至关重要。

本文将介绍信号完整性分析的基本概念、方法和应用。

信号完整性分析是一种通过模拟和仿真来评估信号传输过程中所遇到的问题和挑战的方法。

在进行信号完整性分析时，通常需要考虑传输线路的特性、干扰源、噪声和电磁兼容性等因素。

通过对这些因素进行建模和分析，可以预测信号的衰减、失真和延迟，进而优化信号传输系统的设计。

信号完整性分析的基本方法之一是建立传输线路的数学模型。

传输线路可以是电线、导线、电缆或光纤等，而其特性包括传输速度、电阻、电感和电容等。

通过将这些特性纳入传输线路模型，可以计算得到信号在传输过程中的衰减和失真情况。

另一种常用的信号完整性分析方法是时域和频域分析。

时域分析关注信号在时间轴上的变化情况，可用于研究信号的波形、幅度和时延等特性。

频域分析将信号转换为频率域，利用傅里叶变换等工具可以获取信号的频谱分布和频率响应等信息。

通过时域和频域分析，可以全面了解信号的特性，从而优化信号传输系统的设计和调整。

信号完整性分析在通信、电子、计算机和电路设计等领域都有广泛的应用。

在高速传输系统中，如高速网络、数据中心和处理器之间的连接，信号完整性分析能够帮助设计人员解决信号衰减、串扰和时钟抖动等问题，确保高频信号的准确传输。

在电子设备设计中，信号完整性分析可以评估电路板布局和信号线路的设计，提前发现信号干扰和时延问题，并进行相应的优化。

随着智能电子产品的发展和应用场景的增多，对于信号完整性分析的需求也越来越高。

例如，手机和平板电脑等移动设备需要在有限的传输资源下实现高速数据传输，而车载电子系统需要能够稳定传输大量的音视频数据。

在这些应用中，信号完整性分析为保证数据传输的稳定性和准确性提供了必要的技术支持。

总之，信号完整性分析在现代通信和电子领域中具有重要的地位和作用。

信号完整性的分析报告关于信号完整性的分析报告篇一：信号完整性分析--信号反射信号沿传输线向前传播时，每时每刻都会感受到一个瞬态阻抗，这个阻抗可能是传输线本身的，也可能是中途或末端其他元件的。

对于信号来说，它不会区分到底是什么，信号所感受到的只有阻抗。

如果信号感受到的阻抗是恒定的，那么他就会正常向前传播，只要感受到的阻抗发生变化，不论是什么引起的（可能是中途遇到的电阻，电容，电感，过孔，PCB转角，接插件），信号都会发生反射。

那么有多少被反射回传输线的起点？衡量信号反射量的重要指标是反射系数，表示反射电压和原传输信号电压的比值。

反射系数定义为：ρ= Z2Z1。

其中：Z1为变化前的阻 Z2Z1抗，Z2为变化后的阻抗。

假设PCB线条的特性阻抗为50欧姆，传输过程中遇到一个100欧姆的贴片电阻，暂时不考虑寄生电容电感的影响，把电阻看成理想的纯电阻，那么反射系数为：ρ=100501，信号有1/3被反射回源端。

如果传输信号的电压是3.3V电压，100503 反射电压就是1.1V。

纯电阻性负载的反射是研究反射现象的基础，阻性负载的变化无非是以下四种情况：阻抗增加有限值、减小有限值、开路（阻抗变为无穷大）、短路（阻抗突然变为0）。

阻抗增加有限值：反射电压上面的例子已经计算过了。

这时，信号反射点处就会有两个电压成分，一部分是从源端传来的3.3V电压，另一部分是在反射电压1.1V，那么反射点处的电压为二者之和，即4.4V。

阻抗减小有限值：仍按上面的例子，PCB线条的特性阻抗为50欧姆，如果遇到的电阻是30欧姆，则反射系数为ρ=3050=-0.25，反射电压为3.3*（-0.25）V= -0.825V。

此时反射点电压为3.3V+3050（-0.825V）=2.475V。

开路：开路相当于阻抗无穷大，反射系数按公式计算为1。

即反射电压3.3V。

反射点处电压为6.6V。

可见，在这种极端情况下，反射点处电压翻倍了。

短路：短路时阻抗为0，电压一定为0。
