很多电工不清楚的高压计量柜,今天从原理图和接线图来分析关于计量这块,我是放在算是KYN28这个系列最后的,因为计量这块通常供电局把控比较严格。
简单说下计量的方案,一般有高供高计和高供低计,而我们今天要讲的也是比较常见的高供高计。
计量柜,安装专用计量表(装置)的柜体,称为计量柜。
在我国计量柜一般指的是电能计量柜。
KYN28柜如图是一台进线带计量柜,也有单独成柜的计量柜,我们今天主要讲单独成柜的计量柜。
主要元器件:电压互感器、电流互感器、避雷器、高压熔断器、带电显示器等。
同时计量柜也可以采用计量手车,即将电压互感器和电流互感器装于手车。
计量手车注意:电能表、电压电流互感器一般供电局提供或需要进行校验。
三,原理图。
如图,这里没有一次系统图。
(只是拿来分析学习之用。

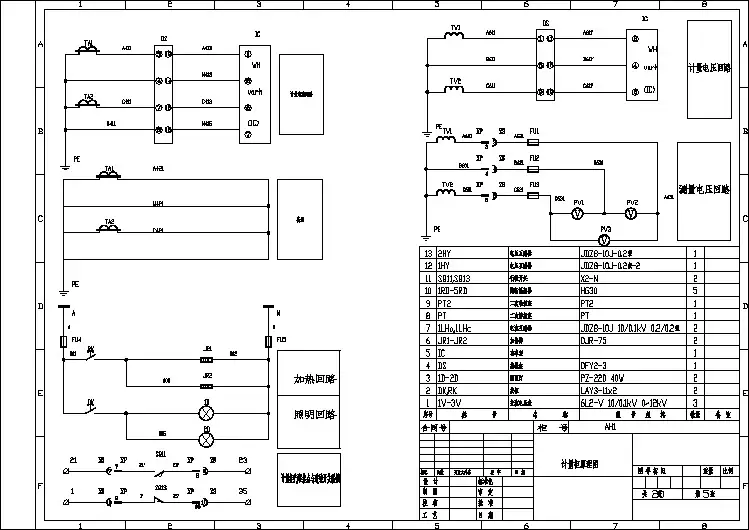

)原理图如图,大致回路给标注出来了,我们一个个来分析:(1)材料清单:材料清单如图,我们需要了解其型号和数量,同时需要注意这里有未列出来的。
(2)电流回路:电流回路如图,有几个点给大家说明下:①这里利用了2个电流互感器做一个电流回路。
②这里用的是计量手车,所以这里对应出来的是航空插座上的点如XP:3 。
(和真空断路器类似。
)③接线盒,接线盒的好处我提一点就是因为一般电度表是供电局提供,所以我们只需要接线至接线盒就行,后面的预留起来就行,比较方便。
(图纸连片有啥作用?欢迎讨论。
)接线盒④电度表和无功表后面接线图分析。
(3)电压回路:电压回路这里只需要说明一点哦,也是我之前有分享过得内容,你看这里是几个电压互感器采用的什么接法呢?一样欢迎讨论,不明白的可以私信我或者留言,我会晚一点评论告诉大家。
(4)带电显示器回路以及小车闭锁回路:带电显示器回路以及小车闭锁回路以下几点需要注意:①电源问题:这里采用了直流屏提供的KM,比较稳定可靠。
②带电显示器DXN和DSN电磁锁。
(之前也讲过一般有接地刀的配置T型带电显示器无电磁锁,无接地刀的一般配置Q型带电显示器配置电磁锁。
三相三线常见接线错误1、分析前提:在本篇叙述中只讨论2元件高压计量箱的三相三线的接线错误。
以下分析是基于如下图所示的高压计量箱铭牌上的接线图进行的。
常见的接线分为以下几类:2、高压一次进出正确。
2.1、二次电压接入表计正确,电流接入正确:接线图如下所示:于此相对应的向量图如下:2.2、二次电压接入正确,电流接入错误:接线图和向量图如下:2.3、二次电压接入错误,电流接入正确:接线图和测量图如下:3、高压一次进出错误:发生高压一次进出错误的原因是:没有按照计量箱铭牌的标识连接高压线。
只要按照高压计量箱铭牌接线图上的标识接线就可以避免此类错误。
比如本文开始图示的高压计量箱接线图上表明:AP1、CP1是高压线的进入方向(瓷瓶上有标识,该标识不能遗失),AP2/3、CP2/3是高压出方向(进入用户变压器)。
当高压一次进出错误,二次接线正确时,将出现下图所示的接线图和向量图。
与此相对应的是:11月7日有一只表计的检查结果就是这样显示的:4、其它接线错误:由于高压计量箱在内部已经将电压、电流的同名端固定。
公共接地端也已接到计量箱外壳。
所以:4.1、对于一次:在高压接线时只要注意瓷瓶上的标识,分清进出,就不会发生同名端的错误(这类错误要尽量避免。
防止一次、二次同时出错,给排查接线错误造成太大困难)。
4.2、对于二次:4.2.1、首先建议使用有颜色的线缆进行接线;4.2.2、如发生接线错误:使用上述的接线向量图对照进行排查。
4.2.2.1、对于只有电压或电流接线错误的,可直接对照进行;4.2.2.2、对于电压、电流同时接错的:可以将上述向量图组合进行,否则就只能具体分析了。
5、说明:错误接线种类非常多,目前只把常见的画出来。
希望能通过上述向量图掌握分析原理。
如有需要再画电压、电流同时错误的向量图。
6、更正系数:下表中提供了常见23中错误接线的更正系数。
使用时注意下标,查表即可。
6.1参数使用说明:6.1.1、角度:是接线正确时(即纠正错误接线后的角度值);6.2.2、“接线方式”栏中,上一行表示第一元件;下一行表示第二元件;。

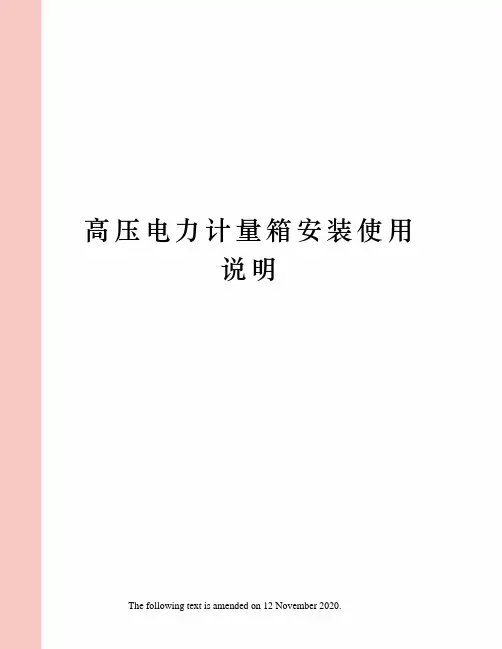

高压电力计量箱安装使用说明The following text is amended on 12 November 2020.高压电力计量箱安装使用说明一、JLS-10(6)系列高压电力计量箱(组合互感器)适用于环境气温-25℃~40℃,湿度≤90%,无腐蚀,无易燃,无爆炸性气体的场所。
二、该产品安装在电力变压器的高压一侧分支线路上做电能计量使用。
三、安装前必须做如下检查:(1)高压瓷瓶完好无裂纹。
(2)各部螺丝是否紧固,二次接线是否牢固。
(3)绝缘电阻测定:a 一次对二次及地:≥1000M Ωb 二次对地:≥500m Ω(4)工频耐压实验:a 一次对二次及地:10kV计量箱38kV/一分钟6kV计量箱28kV/一分钟b 二次对地:2kV/一分钟四、高压计量箱安装前应试验合格,配置相应电压等级的氧化锌避雷器或阀式避雷器,其接地电阻≤10 Ω。
五、接线应辨明电网电源的相序A、B、C与高压电力计量箱一次导电端子的相序A、B、C各相分别对应连接(必须是正相序)方可投入运行。
六、高压电力计量箱应水平安装,电度表位置应垂直,不得任意倾斜,箱体外壳和互感器二次绕组应可靠接地。
七、高压电力计量箱装好后,应带负荷进行试验观查,看有功、无功电度表转动是否正常或调试遥测抄表各项功能是否正常,经过全面检查试验合格后,方可正式投入运行。
八、对运行中的高压电力计量箱,根据有关规程必须定期检查和预防性试验,每年一次,若发现有抄表不正常现象或其他缺,应做处理后再继续运行。
九、高压电力计量箱保存期间注意防潮。
十、高压电力计量箱接线如附图一附图一:(1)通电检查:a 接线盒2、3短路,电度表转速约减半,证明A相电流互感器正常,同时6、7短路,电度表停转,证明C相电流互感器正常。
b 1、5、9分别是A、B、C二次100伏电压,断开可检查电压互感器,断开两表停,接上转,证明电压互感器正常。
c 通过接线盒接线端子可接入专用测量仪器,现场检验高压电力计量箱是否运行正常和准确度,变动二次接线注意防止CT开路!PT短路!(2)停电检查:a 断开1、5、9上下联片,用直流法现场检查电压互感器极性。

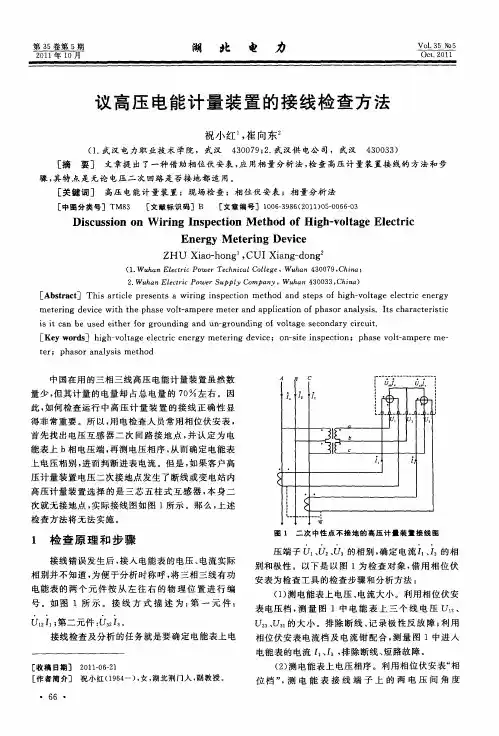

高压计量装置错误接线分析及处理摘要:在供电系统结构组成中,高压计量装置的作用突出,能够计量供电系统的电量。
互感器能够将高电压、大电流转化为低电压、小电流信号。
然而在转换操作中,涉及的互感器接口非常多,很容易出现错误接线问题。
所以在本文研究中,重点分析常见的三相三线和三相四线高压计量装置错误接线问题。
关键词:高压计量装置;错误接线;分析与处理社会生产与生活对电力能源的需求度非常高,人们高度重视高压计量装置的研究,相应增加了高压计量装置的数量。
高压计量装置运行、使用时,当出现操作失误行为,则会导致接线错误,从而产生不良危险。
因此要详细探究高压计量装置的错误接线问题,提出针对性处理对策。
1、高压计量装置错误接线分析高压计量装置接线时,错误接线的表现如下:第一,电压互感器一次接线正确,二次输出端存在错误接线,连接不牢固、断相、串相、电压与电流线错误、三相三线接线时A、C相电压线与电流线错误、二次控制电缆线选型错误导致压降过大等问题,致使计量装置的输出端电压错误。
第二,电流互感器一次接线正确,二次输出端存在错误接线,极性接反、开路、部分短接、串相等问题,致使计量装置的输出端电流错误。
比如,互感器接线正常,接线图、向量图处于稳定运行状态,当互感器极性接反,则会导致接线图一端异常。
为了保证高压计量接线的正确性,要做好电流互感器接线工作。
按照接线要求,断开电能表A相电压端子引线、C相电压端子引线,同时对电流互感器的二次侧进行测试,判断区域内的短路、断线故障。
之后对互感器的二次电流进行测量,明确无极性接反问题。
当互感器应用三角形接线法时,如果极性接反,合相电流高于其他两相。
当电感器使用星型接线法,总线电流高于分相电流,对电力系统运行的影响明显。
第三,表计电压失压:电压互感器 V 形、Y形接线情况下,排除电压互感器无断相失压情况,采用以下方式排查系统问题。
第一:营销系统接线方式为三相三线,传回数据A相电压59.8V、B相电压59.8.1V、C相电压58.6V。
进线端(第1孔)线端(第7 孔)A 、C 相电流回路二次侧S2端子应接地。
(第 5 孔) 第一节高压计量箱一次多变比高压计量箱电压互感器做 V/V 形接线(二次四电流桩头回线分开)安装时应注意以下几点:1、首先要辨别清楚高压计量箱是单变比还是多变比, 如果是多变 比还要弄清是一次多变比还是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接 一次多变比计量箱应接所要使用的变比桩头。
P2桩头,3、 A 相电流互感器二次侧aS1端子应接电能表电流回路 A 相的 4、A 相电流互感器二次侧aS2端子应接电能表电流回路A 相的5、出线端(第3孔)C 相电流互感器二次侧 CS1端子应接电能表电流回路 C 相的进 6、C 相电流互感器二次侧 CS2端子应接电能表电流回路 A 相的出7、线端(第9孔)电流回路不允许开路9、电压回路二次侧 (第 2 孔)A 相端子应接入电能表电压回路相的端子10、 电压回路二次侧 B 相端子应接入电能表电压回路相的端子11、 电压回路二次侧 (第 8 孔)C 相端子应接入电能表电压回路C 相的端子12、 电压回路不允许短路 13、 电压回路B 相应接地 14、 接线图如下:高压计量箱电压互感器做 V/V 形接线接线图(二次四电流桩头回线分开)*Aav| y Ifat3Ja51PlcSl- €52PlW\/V9血I* A■ ■•HE* • • AX高压计量箱电压互感器做V/V形接线(二次三电流桩头回线共用)安装时应注意以下几点:1、首先要辨别清楚高压计量箱是单变比还是多变比,如果是多变比还要弄清是一次多变比还是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头, 一次多变比计量箱应接所要使用的变比桩头。
3、4、二次侧S1端子应接电能表电流回路A相的进线端(第1孔)二次侧S2端子应接电能表电流回路A相的出线端,并与电能表C相电流回路的出线端并联。
(第3孔和第9孔)5、6、二次侧S3端子应接电能表电流回路C相的进线端(第7 孔)电流回路不允许开路7、电流回路二次侧S2端子应接地。
第二章高压计量接线第一节高压计量箱一次多变比高压计量箱电压互感器做V/V形接线(二次四电流桩头回线分开)安装时应注意以下几点:1、首先要辨别清楚高压计量箱就是单变比还就是多变比,如果就是多变比还要弄清就是一次多变比还就是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头,一次多变比计量箱应接所要使用得变比桩头。
3、A相电流互感器二次侧aS1端子应接电能表电流回路A相得进线端(第1孔)4、A相电流互感器二次侧aS2端子应接电能表电流回路A相得出线端(第3孔)5、C相电流互感器二次侧cS1端子应接电能表电流回路C相得进线端(第7孔)6、C相电流互感器二次侧cS2端子应接电能表电流回路A相得出线端(第9孔)7、电流回路不允许开路8、A、C相电流回路二次侧S2端子应接地、9、电压回路二次侧A相端子应接入电能表电压回路A相得端子(第2孔)10、电压回路二次侧B相端子应接入电能表电压回路B相得端子(第5孔)11、电压回路二次侧C相端子应接入电能表电压回路C相得端子(第8孔)12、电压回路不允许短路13、电压回路B相应接地14、接线图如下:高压计量箱电压互感器做V/V形接线接线图(二次四电流桩头回线分开)高压计量箱电压互感器做V/V形接线(二次三电流桩头回线共用)安装时应注意以下几点:1、首先要辨别清楚高压计量箱就是单变比还就是多变比,如果就是多变比还要弄清就是一次多变比还就是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头,一次多变比计量箱应接所要使用得变比桩头。
3、二次侧S1端子应接电能表电流回路A相得进线端(第1孔)4、二次侧S2端子应接电能表电流回路A相得出线端,并与电能表C相电流回路得出线端并联。
(第3孔与第9孔)5、二次侧S3端子应接电能表电流回路C相得进线端(第7孔)6、电流回路不允许开路7、电流回路二次侧S2端子应接地、8、电压回路二次侧A相端子应接入电能表电压回路A相得端子(第2孔)9、电压回路二次侧B相端子应接入电能表电压回路B相得端子(第5孔)10、电压回路二次侧C相端子应接入电能表电压回路C相得端子(第8孔)11、电压回路不允许短路12、电压回路B相应接地13、接线图如下:高压计量箱电压互感器做V/V形接线接线图(二次三电流桩头回线共用)。
第二章高压计量接线
第一节高压计量箱一次多变比
高压计量箱电压互感器做V/V形接线(二次四电流桩头回线分开)安装时应注意以下几点:
1、首先要辨别清楚高压计量箱是单变比还是多变比,如果是多变
比还要弄清是一次多变比还是二次多变比
2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头,
一次多变比计量箱应接所要使用的变比桩头。
3、A相电流互感器二次侧aS1端子应接电能表电流回路A相的
进线端(第1孔)
4、A相电流互感器二次侧aS2端子应接电能表电流回路A相的
出线端(第3孔)
5、C相电流互感器二次侧cS1端子应接电能表电流回路C相的进
线端(第7孔)
6、C相电流互感器二次侧cS2端子应接电能表电流回路A相的出
线端(第9孔)
7、电流回路不允许开路
8、A、C相电流回路二次侧S2端子应接地。
9、电压回路二次侧A相端子应接入电能表电压回路A相的端子
(第2孔)
10、电压回路二次侧B相端子应接入电能表电压回路B相的端子
(第5孔)
11、电压回路二次侧C相端子应接入电能表电压回路C相的端子
(第8孔)
12、电压回路不允许短路
13、电压回路B相应接地
14、接线图如下:
高压计量箱电压互感器做V/V形接线接线图(二次四电流桩头回线
分开)
高压计量箱电压互感器做V/V形接线(二次三电流桩头回线共用)安装时应注意以下几点:
1、首先要辨别清楚高压计量箱是单变比还是多变比,如果是多变
比还要弄清是一次多变比还是二次多变比
2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头,
一次多变比计量箱应接所要使用的变比桩头。
3、二次侧S1端子应接电能表电流回路A相的进线端(第1孔)
4、二次侧S2端子应接电能表电流回路A相的出线端,并与电能
表C相电流回路的出线端并联。
(第3孔和第9孔)
5、二次侧S3端子应接电能表电流回路C相的进线端(第7孔)
6、电流回路不允许开路
7、电流回路二次侧S2端子应接地。
8、电压回路二次侧A相端子应接入电能表电压回路A相的端子
(第2孔)
9、电压回路二次侧B相端子应接入电能表电压回路B相的端子
(第5孔)
10、电压回路二次侧C相端子应接入电能表电压回路C相的端子
(第8孔)
11、电压回路不允许短路
12、电压回路B相应接地
13、接线图如下:
高压计量箱电压互感器做V/V形接线接线图(二次三电流桩头回线
共用)
