10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括:真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。
其中,断路器与电流互感器安装在开关柜内部,微机保护、附件、电度表安装在继电器室(沿用以前的叫法,其实已经没有继电器了)的面板上,端子排与各种电源空气开关安装在继电器室内部,端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线,我们需要找到两份图纸:综自厂家提供的保护原理图、接线图;开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据,也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的,再示意性的画出电流、电压、信号量的输入,控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A(GZS1)中置柜是城区变电站使用最多的10kV开关柜型式,从正面看,它明显分成三部分,最上面是继电器室,中间是断路器室,下面是空室(什么也没有),母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
2.1继电器室继电器室的面板上,安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。
图8-1-1是早期开关柜的图片,继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器,断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接,另一段是一个专用插头,配套的插座安装在断路器室的右上方,从插座引出线接至继电器室端子排。
为了搞明白二次回路,我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置:断开、试验、运行(需要注意的是,断路器手车和断路器是两个概念,断路器手车其实就是断路器和它的座)。
10kV变电站主接线的设计摘要在当今社会,电力行业占据主导地位,容易运输,容易转换,无污染。
它是现代工业生产的主要能源和动力。
已广泛地应用到一切生产部门和日常生活领域,成为社会发展不可缺少的动力。
发电厂和用户间是经过变电站作连接桥梁的,在电力能源的改革和分派中起着独一无二的作用,电力体系的重要组成部分是由变电站组成的,影响着电力体制的安全保障和经济运行。
电气主接线是电力体系的重要结构,高电流、高电压的变电站,是电力系统不可缺少的组成部分,同时是变电站电力系统运行与策划的主要内容。
变电站是电压、控制和电能的转换的场所。
变电站是发电厂和用户间的中间传输转换过程,在变电和配电中起着首当其冲的作用,直接关乎到着电力系统的安全保障和经济运转。
通过对10kV变电站电气主接线的规划和分析,负载和用户进行了分析,并对用户的无功补偿装置是通过负荷计算确定。
同时,选取各类变压器,剖析母线的各种接线方法从而选定了变电站的主接线方式,继而计算短路电流,选择导线,选择高压电气配置等。
变电站在电力体系中占领主导地位,其电气主接线保障其可靠性。
选择电气主接线设计对本专业知识进行巩固。
关键词:母线;无功补偿;电气一次部分;继电保护;The main wiring design of 10kV substationAbstractIn today's society, the electric power industry occupies the leading position, the transportation is convenient, easy to switch, no pollution. It is the main energy and power of modern industrial production. Has been widely used in various industries of production and daily life, become an indispensable driving force for social development. The first bridge of the power plant and the user is a substation, which plays an important role in the transformation and distribution of electric power. The main component of the power system is composed of the substation, which affects the safety and economic operation of the power system. Electrical main wiring is the main structure of the power system, high current, high voltage substation, is the main component of the power system, is the main content of the substation power system operation and design.The substation is the place where the voltage, the control and the electric energy conversion. The substation is the intermediate transmission and transformation between the power plant and the user, which plays an important role in the substation and distribution. It is directly related to the safety and economic operation of the power system. Through the planning and analysis of the main electrical wiring of the 10kV substation, the load and the user are analyzed, and the reactive power compensation device for the user is determined by the load calculation. At the same time, choose a variety of transformers, analysis of different types of bus wiring, select the main connection mode of the transformer substation, and then calculate the short-circuit current, select the wire, select high voltage electrical equipment, etc..The Status substation in the power system is very important,and its main electrical circuit should have high reliability. Select the main electrical wiring design to consolidate the professional knowledge.Key words: bus; reactive power compensation; electrical part; relay protection;目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 变电所发展历史与现状 (1)1.2 电力系统主要构成原理 (1)1.3 变电所的设计原则 (2)1.4 课题来源及设计背景 (2)第2章变电站主接线 (3)2.1 对电气主接线的基本要求 (3)2.2 电气主接线方式 (3)2.3 电气主接线设计原则 (3)2.4 主接线方案的分析 (4)2.4.1 单母线接线方式 (4)2.4.2 单母线分段主接线 (6)2.4.3 双母线接线 (6)2.4.4 双母线分段接线 (7)2.4.5 增设旁路母线的接线 (7)2.4.6 单元接线方式 (8)2.4.7 桥形接线 (8)第3章变电所负荷计算和无功补偿的计算 (11)3.1 变电站的负荷计算 (11)3.1.1 负荷计算 (11)3.2 无功补偿的目的和方案 (13)3.3 无功补偿的计算及设备选择 (13)第4章主变压器的选型 (15)4.1 变压器选取原则 (15)4.2 选择变压器的类型 (15)4.3 变压器台数的选择 (15)4.4 变压器容量的选择 (16)第5章短路电流的计算 (17)5.1 概述 (17)5.2 短路电流计算的原因与目的 (17)5.3 短路的种类 (17)5.4 三相短路电流的计算 (19)5.5 尖峰电流的计算 (22)5.5.1 单台用电设备供电的支线尖峰电流计算 (22)5.5.2 多台用电设备供电的线干尖峰电流计算 (22)第6章变电所的一次系统设计 (22)6.1 主要电气设备的选择 (22)6.1.1 高压断路器的选择 (22)6.1.2 高压隔离开关的选择 (23)6.1.3 高压熔断器的选择 (24)6.1.4 电流互感器的选择 (24)6.1.5 电压互感器的选择 (24)6.1.6 高压开关柜的选择 (25)6.1.7 电抗器的选择 (25)6.2 高压进线的选择与校验 (26)6.2.1 架空线的选择 (26)6.2.2 电缆进线的选择 (26)6.3 低压出线的选择 (27)第7章保护系统的设计 (27)7.1 继电保护的重要性 (27)7.2 继电保护配置原则 (28)7.3 变压器继电保护的配置 (28)7.4 自动装置配置 (30)7.5 继电保护的整定 (30)7.5.1 主变压器保护整定 (30)7.5.2 过电流保护 (32)7.5.3 过负荷保护 (33)7.6 10kV线路保护整定 (33)7.6.1 电流速断保护 (33)7.6.2 定时限过电流保护 (33)第8章测量及计量系统的设计 (34)8.1电测量仪表 (34)8.1.1 常用电测量仪表的要求 (35)8.1.2 电能计量仪表的要求 (35)8.1.3 10KV变配电装置中各部分仪表的配置要求 (35)8.2 绝缘监视装置 (36)第9章变电站防雷保护与接地装置的设计 (36)9.1 变电站直击雷过电压保护 (36)9.1.1 防雷等级 (37)9.1.2 保护措施 (37)9.1.3 避雷带保护的技术要求 (37)9.2 雷电侵入波过电压保护 (38)9.2.1 保护措施 (38)9.2.2 变电所内过电压保护 (38)9.2.3 防雷接地 (39)总结与展望 (39)1总结 (39)2展望 (40)致谢 (41)参考文献: (42)附录一 (44)附录二 (45)第1章绪论1.1 变电所发展历史与现状在经济的迅速发展和电力工业的不断创新,供电系统的设计愈来愈变得更加完美更加合理经济,在消耗、电能质量、技术经济条件下,供电的可靠性有了很大提高,因此对功率的设计也有了更高的要求。
高压兆欧表10kV接线图变电站变压器、电缆的绝缘电阻测量接线图:可调高压数字兆欧表测试电压高,功率大,被测量对象往往又带有工频泄漏或感应上高压干扰电能,因此为了人身安全,使用该仪器首先一定要接好安全接地线!该仪表在高压启动后,请不要采用人工放电方式检查仪表,在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电!因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命,如果脉冲窜入仪表,也有损仪表内的集成电路!该仪表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。
它亦可用于广泛领域的电气绝缘电阻特性测量。
它具有下列特点:1.具有强力抗电场感应干扰能力,达到2mA(50Hz),已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。
2.测试电源的短路电流>5mA,最大达15mA。
适应大容量、大电感的测试。
3.电阻测量范围宽广,从0.5MΩ~200000MΩ。
读数准确、分辨力高。
4.测试电源的电压范围宽广,可选择0.5、1、2.5、5、10kV,也可从0V平滑调起连续调节到需要的电压。
5.具有计时报时功能,提醒使用者记录,分析被测量对象的吸收比和极化指数。
1.产品规格:型号测试电压电压准确度短路电流GM-5kV 0.25、0.5、1、2.5、5kV ±(5%+10V)>5mAGM-10kV 0.5、1、2.5、5、10kV ±(5%+10V)>5mAGM-15kV 1、2.5、5、10、15kV ±(5%+10V)>5mAGM-20kV 0.5、1、2.5、5、10、20kV ±(5%+10V)>5mA2.量程与准确度:量程(限压)电阻测量有效范围准确度20MΩ/500V 0.5~19.99 MΩ±(5%+5字) 200MΩ/1000V 5.0~199.9 MΩ±(5%+5字) 2GΩ0.05~1.999 GΩ±(5%+5字)20GΩ0.5~19.99 GΩ±(5%+5字)200GΩ 5.0~199.9 GΩ±(10%+10字)2000GΩ50~1999 GΩ±(20%+10字) GΩ量程定标电压为2.5kV**--2000 GΩ量程为参考量程,用于相对湿度小于70%的干燥环境使用3.抗电场干扰能力:2mA(50Hz)4.报时、报警功能:秒表显示最大值为19分59秒。

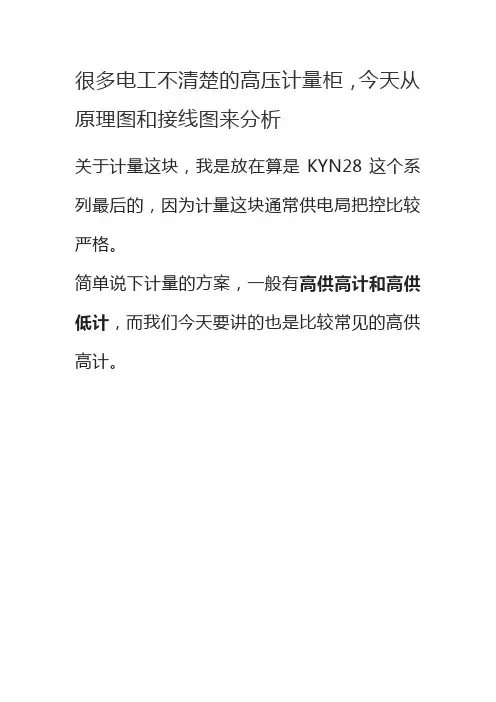

很多电工不清楚的高压计量柜,今天从原理图和接线图来分析关于计量这块,我是放在算是KYN28这个系列最后的,因为计量这块通常供电局把控比较严格。
简单说下计量的方案,一般有高供高计和高供低计,而我们今天要讲的也是比较常见的高供高计。
计量柜,安装专用计量表(装置)的柜体,称为计量柜。
在我国计量柜一般指的是电能计量柜。
KYN28柜如图是一台进线带计量柜,也有单独成柜的计量柜,我们今天主要讲单独成柜的计量柜。
主要元器件:电压互感器、电流互感器、避雷器、高压熔断器、带电显示器等。
同时计量柜也可以采用计量手车,即将电压互感器和电流互感器装于手车。
计量手车注意:电能表、电压电流互感器一般供电局提供或需要进行校验。
三,原理图。
如图,这里没有一次系统图。
(只是拿来分析学习之用。
)原理图如图,大致回路给标注出来了,我们一个个来分析:(1)材料清单:材料清单如图,我们需要了解其型号和数量,同时需要注意这里有未列出来的。
(2)电流回路:电流回路如图,有几个点给大家说明下:①这里利用了2个电流互感器做一个电流回路。
②这里用的是计量手车,所以这里对应出来的是航空插座上的点如XP:3 。
(和真空断路器类似。
)③接线盒,接线盒的好处我提一点就是因为一般电度表是供电局提供,所以我们只需要接线至接线盒就行,后面的预留起来就行,比较方便。
(图纸连片有啥作用?欢迎讨论。
)接线盒④电度表和无功表后面接线图分析。
(3)电压回路:电压回路这里只需要说明一点哦,也是我之前有分享过得内容,你看这里是几个电压互感器采用的什么接法呢?一样欢迎讨论,不明白的可以私信我或者留言,我会晚一点评论告诉大家。
(4)带电显示器回路以及小车闭锁回路:带电显示器回路以及小车闭锁回路以下几点需要注意:①电源问题:这里采用了直流屏提供的KM,比较稳定可靠。
②带电显示器DXN和DSN电磁锁。
(之前也讲过一般有接地刀的配置T型带电显示器无电磁锁,无接地刀的一般配置Q型带电显示器配置电磁锁。
1、三相三线电能表需配用两只电流互感器,A相用一只,c相用一只。
将一只三相三线5A电能表,拆除1、2号接线端子连接片和6、7 号接线端子连接片。
A相电流互感器一次L1接电源A相,L2接A相负载,c相电流互感器一次Ll接电源c相,L2接c相负载。
A相电流互感器二次K1接电能表1号端子,K2接电能表3号端子:c相电流互感器二次K1接电能表6号端子,K2接电能表8号端子。
2号端子接电源侧A相,4号端子接电源侧B相,7号端子接电源侧c相,如图1—4—20所示。
速记方法:A相Kl,K2入I、3,c相K1、K2入6、8,
2、4、7入A、B、C。
2、高压计量表计接线图sa2是否必须接地
高低压计量回路,只要是经过互感器二次绕组接线,二次侧必须有一点接地,这个接地既可以作为工作接地,也可以作为保护接地,防止发生高压侧电压击穿绕组危及低压回路,发生触电事故。
计量表的接线处理:如果是计量回路中已有一点接地,则计量表处无需重复接地;如果是计量表自身的外壳保护接地,按厂家要求做接地处理即可.。
