采用计量六角图判断高压计量接线-速学版讲课资料

电力行业向量六角图说明及其使用2009年04月11日星期六 18：02所谓六角图就是利用功率表测量电流相位的一种方法，它是一种简单有效的相位检测方法。

利用六角图能正确的判断出：1)同一组电流互感器三相电流之间的相位是否正确。

2）功率方向继电器接线是否正确。

3)差动保护中不同组别电流互感器的电流相位是否正确.4)电流互感器变比是否正确。

因此，向量六角图在实际应用中具有相当广泛的用途。

六角图的原理在一定坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。

根据这一原理,我们采用的坐标系统是互成120’的三相对称电压系统。

由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基准量.在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹;在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小);用此方法得出不同方向的电流数值，进行矢量计算，即可检验结果的准确性。

六角图实验将被测电流Ia按规定极性接入功率表的电流端子，再将同一系统的电压Uab、Ubc、Uca按规定极性依次接入同一功率表的电压端子,分别读取Uab、Ubc、Uca电压下的功率表的读数（其读数有正、负)，再依次将Ib、Ic接入功率表重复上述试验.六角图的画法在以互成120’的三相对称电压坐标系统中，分别根据实验所得数据进行画线。

例某变电所2号主变更换CT后测得110kV侧数据如附表所示.如附图所示，在ＵAB，ＵBC，ＵCA互成120‘的三相电压组成的坐标系中，根据试验所得数据画线。

1）垂直—ＵAB，取值为54画直线L12）垂直—ＵBC，取值为2画直线L23）垂直ＵCA，取值为56画直线L3二条直线相交与一点,从坐标原点到三条直线相交点画一直线，即为电流入同样的方法作出IB，Ic，这样一张六角图就做出来了.根据这张六角图就可以进一步进行分析。

在进行六角图实验时，需要了解有功功率的输送情况，功率因数或无功功率的大致的数值,才能得出正确的判断，在这些情况没有很好的了解时(如两端有电源的线路，在通过线路输送的有功功率甚少，或摆动不定时）最好不要进行六角图的实验，进行六角图实验一般应选择输送功率很稳定的时候进行. 利用六角图可以方便简单快捷的测量电流的相位，能够快速判断功率方向继电器等的接线是否正确，因此，熟练掌握六角图是非常必要和有意义的。

浅析高压电能二次接线六角图测试方法摘要：三相线路上的每一相量随正、负相量和在相同标度格上的改变而构成一个六角图。

它的绘制方法是，在绘制六角图的时候，没有用箭头而是用线来表示，中的是0，左边是负数，右边是正数。

而三相电系统就是三条直线，也就是UV线、VW线和WU线，三条直线的0点重合，就会构成6个60度的角度，将360度一分为二，这就是六角图名字的由来，也是一种对高压电能测量设备接线的一种非常重要的分析方法。

从六角图的基本原则入手，浅析了六角图的接线方式及检测方法。

关键词：高压电能；二次接线；六角图引言六角图也称为相量投影图，指的是在特定的坐标系统中的相量，如果知道了该相量的该坐标任何两相交轴（坐标间的夹角可以是任意的）上的垂直投影，就可以确定该相量的位置。

根据电网理论，当电流的相量差大于零时，则电源可以视为在电压座标上的电流相量差的投射。

对于任何一个新的或正在进行技术改造的电力项目，在投入运行之前，都要经过六角测试，确保TA（尤其是新TA）的极性与接线正确无误。

因此，在新设备投运带负载测量六角图时，我们可以通过有功和无功的送出或者接收，还有相角表所测量出来的电流、电压的角度，就可以对TA极性的连接的正确性做出判断。

1、六角图测试的基本原理从方程P=U,I；由此可以得出，在交流电网中，单相的有功功率的计算公式。

为了画出一个合适的相量表，我们必须使用这一微分方程。

是在2下，电流j和电压U之间的角度I；一个相量点，穿过这个点做一条竖直的线，被称为u，在这个点上，图中以1为交叉点，那么图中的0,1,2三个点就会构成一个三角形。

也就是线段1,0，我们可以用三角函数来计算。

要得到P*的值，就必须对相量u，作一个假定条件，首先假定它是一个数值，该数值是固定不变的，则P*和I;cosΦ；也就是，和1、0线段与0、3线段的长度成比例，再加上两者相结合的乘积，就能得到P的数值。

如果不能直接测量IcosΦ：的数值，那么可以用功率表进行测量，从而获得有功功率P.的数值，在恒定电压的情况下，就可以很简单的计算出I:cosΦ：，即根据P=U,I₁cosφIicosφ=P/U，设K=1/U:则I₁cosφ=KP₁。

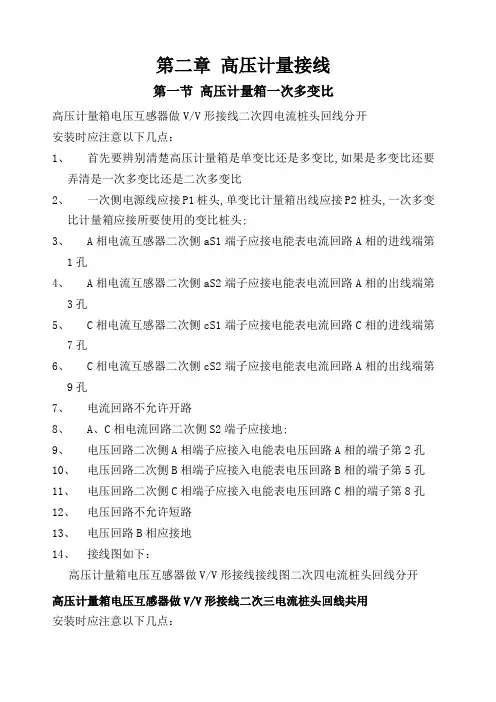

第二章高压计量接线第一节高压计量箱一次多变比高压计量箱电压互感器做V/V形接线二次四电流桩头回线分开安装时应注意以下几点：1、首先要辨别清楚高压计量箱是单变比还是多变比,如果是多变比还要弄清是一次多变比还是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头,一次多变比计量箱应接所要使用的变比桩头;3、A相电流互感器二次侧aS1端子应接电能表电流回路A相的进线端第1孔4、A相电流互感器二次侧aS2端子应接电能表电流回路A相的出线端第3孔5、C相电流互感器二次侧cS1端子应接电能表电流回路C相的进线端第7孔6、C相电流互感器二次侧cS2端子应接电能表电流回路A相的出线端第9孔7、电流回路不允许开路8、A、C相电流回路二次侧S2端子应接地;9、电压回路二次侧A相端子应接入电能表电压回路A相的端子第2孔10、电压回路二次侧B相端子应接入电能表电压回路B相的端子第5孔11、电压回路二次侧C相端子应接入电能表电压回路C相的端子第8孔12、电压回路不允许短路13、电压回路B相应接地14、接线图如下：高压计量箱电压互感器做V/V形接线接线图二次四电流桩头回线分开高压计量箱电压互感器做V/V形接线二次三电流桩头回线共用安装时应注意以下几点：1、首先要辨别清楚高压计量箱是单变比还是多变比,如果是多变比还要弄清是一次多变比还是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头,一次多变比计量箱应接所要使用的变比桩头;3、二次侧S1端子应接电能表电流回路A相的进线端第1孔4、二次侧S2端子应接电能表电流回路A相的出线端,并与电能表C相电流回路的出线端并联;第3孔和第9孔5、二次侧S3端子应接电能表电流回路C相的进线端第7孔6、电流回路不允许开路7、电流回路二次侧S2端子应接地;8、电压回路二次侧A相端子应接入电能表电压回路A相的端子第2孔9、电压回路二次侧B相端子应接入电能表电压回路B相的端子第5孔10、电压回路二次侧C相端子应接入电能表电压回路C相的端子第8孔11、电压回路不允许短路12、电压回路B相应接地13、接线图如下：高压计量箱电压互感器做V/V形接线接线图二次三电流桩头回线共用。

电力行业向量六角图说明及其使用2009年04月11日星期六 18:02所谓六角图就是利用功率表测量电流相位的一种方法，它是一种简单有效的相位检测方法。

利用六角图能正确的判断出：1)同一组电流互感器三相电流之间的相位是否正确。

2)功率方向继电器接线是否正确。

3)差动保护中不同组别电流互感器的电流相位是否正确。

4)电流互感器变比是否正确。

因此，向量六角图在实际应用中具有相当广泛的用途。

六角图的原理在一定坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。

根据这一原理，我们采用的坐标系统是互成120’的三相对称电压系统。

由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基准量。

在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小)；用此方法得出不同方向的电流数值，进行矢量计算，即可检验结果的准确性。

六角图实验将被测电流Ia按规定极性接入功率表的电流端子，再将同一系统的电压Uab、Ubc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca电压下的功率表的读数(其读数有正、负)，再依次将Ib、Ic接入功率表重复上述试验。

六角图的画法在以互成120’的三相对称电压坐标系统中，分别根据实验所得数据进行画线。

例某变电所2号主变更换CT后测得110kV侧数据如附表所示。

如附图所示，在ＵAB，ＵBC，ＵCA互成120‘的三相电压组成的坐标系中，根据试验所得数据画线。

1)垂直—ＵAB，取值为54画直线L12)垂直—ＵBC，取值为2画直线L23)垂直ＵCA，取值为56画直线L3二条直线相交与一点，从坐标原点到三条直线相交点画一直线，即为电流入同样的方法作出IB，Ic，这样一张六角图就做出来了。

根据这张六角图就可以进一步进行分析。

在进行六角图实验时，需要了解有功功率的输送情况，功率因数或无功功率的大致的数值，才能得出正确的判断，在这些情况没有很好的了解时(如两端有电源的线路，在通过线路输送的有功功率甚少，或摆动不定时)最好不要进行六角图的实验，进行六角图实验一般应选择输送功率很稳定的时候进行。

电力行业向量六角图说明及其使用2009-04-11 18:02所谓六角图就是利用功率表测量电流相位的一种方法，它是一种简单有效的相位检测方法。

利用六角图能正确的判断出：1)同一组电流互感器三相电流之间的相位是否正确。

2)功率方向继电器接线是否正确。

3)差动保护中不同组别电流互感器的电流相位是否正确。

4)电流互感器变比是否正确。

因此，向量六角图在实际应用中具有相当广泛的用途。

六角图的原理在一定坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。

根据这一原理，我们采用的坐标系统是互成120’的三相对称电压系统。

由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基准量。

在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小)；用此方法得出不同方向的电流数值，进行矢量计算，即可检验结果的准确性。

六角图实验将被测电流Ia按规定极性接入功率表的电流端子，再将同一系统的电压Uab、Ubc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca 电压下的功率表的读数(其读数有正、负)，再依次将Ib、Ic接入功率表重复上述试验。

六角图的画法在以互成120’的三相对称电压坐标系统中，分别根据实验所得数据进行画线。

例某变电所2号主变更换CT后测得110kV侧数据如附表所示。

如附图所示，在ＵAB，ＵBC，ＵCA互成120‘的三相电压组成的坐标系中，根据试验所得数据画线。

1)垂直—ＵAB，取值为54画直线L12)垂直—ＵBC，取值为2画直线L23)垂直ＵCA，取值为56画直线L3二条直线相交与一点，从坐标原点到三条直线相交点画一直线，即为电流入同样的方法作出IB，Ic，这样一张六角图就做出来了。

根据这张六角图就可以进一步进行分析。

在进行六角图实验时，需要了解有功功率的输送情况，功率因数或无功功率的大致的数值，才能得出正确的判断，在这些情况没有很好的了解时(如两端有电源的线路，在通过线路输送的有功功率甚少，或摆动不定时)最好不要进行六角图的实验，进行六角图实验一般应选择输送功率很稳定的时候进行。

电力行业向量六角图说明及其使用2009年04月11日星期六 18：02所谓六角图就是利用功率表测量电流相位的一种方法，它是一种简单有效的相位检测方法。

利用六角图能正确的判断出：1）同一组电流互感器三相电流之间的相位是否正确.2)功率方向继电器接线是否正确.3)差动保护中不同组别电流互感器的电流相位是否正确.4）电流互感器变比是否正确.因此，向量六角图在实际应用中具有相当广泛的用途。

六角图的原理在一定坐标系统中，任何相量都可以用它在任何两个相交轴上的垂直投影来表示。

根据这一原理，我们采用的坐标系统是互成120’的三相对称电压系统.由于线电压不受零序电压的干扰，所以采用三相线电压作为测量三相电流相位的基准量。

在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小);用此方法得出不同方向的电流数值,进行矢量计算,即可检验结果的准确性.六角图实验将被测电流Ia按规定极性接入功率表的电流端子，再将同一系统的电压Uab、Ubc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca电压下的功率表的读数(其读数有正、负)，再依次将Ib、Ic接入功率表重复上述试验。

六角图的画法在以互成120’的三相对称电压坐标系统中，分别根据实验所得数据进行画线。

例某变电所2号主变更换CT后测得110kV侧数据如附表所示。

如附图所示,在ＵAB，ＵBC，ＵCA互成120‘的三相电压组成的坐标系中，根据试验所得数据画线。

1)垂直—ＵAB,取值为54画直线L12)垂直—ＵBC，取值为2画直线L23)垂直ＵCA，取值为56画直线L3二条直线相交与一点，从坐标原点到三条直线相交点画一直线，即为电流入同样的方法作出IB,Ic，这样一张六角图就做出来了。

根据这张六角图就可以进一步进行分析。

在进行六角图实验时，需要了解有功功率的输送情况，功率因数或无功功率的大致的数值，才能得出正确的判断，在这些情况没有很好的了解时(如两端有电源的线路，在通过线路输送的有功功率甚少,或摆动不定时)最好不要进行六角图的实验，进行六角图实验一般应选择输送功率很稳定的时候进行. 利用六角图可以方便简单快捷的测量电流的相位，能够快速判断功率方向继电器等的接线是否正确,因此，熟练掌握六角图是非常必要和有意义的。

六角图详解在继电保护回路中，对有相位要求的电流回路，一般用电流相量六角图来判断电流回路接线是否正确。

从电流相量六角图可以直观反映出：同一组电流互感器三相电流IA、IB、Ic之间的关系；差动保护中不同组别电流互感器的电流之间的关系；阻抗或方向元件的电流和电压之间的相位关系。

同时也可判别电流互感器变比是否正确。

现介绍电流相量六角图的功率表法的作图方法。

1．原理功率表法的原理是用被测电流在已知电压相量上的投影来判断被测电流的方向和大小是否正确。

在相量图中，被测电流在一个电压相量上的投影，可以确定该电流相量端点的轨迹；在两个电压相量上的投影，可以确定被测电流相量端点的位置(即电流的相位和大小)；在第三个电压相量上的投影，可以检查试验结果的准确性。

2．试验接线和试验方法将被测电流IA按规定极性接人功率表的电流端子，再将同一系统的电压Uab、UBc、Uca按规定极性依次接入同一功率表的电压端子，分别读取Uab、Ubc、Uca电压下的功率表的“读数”。

为简化起见，该读数一般不必记录实际功率值，而以功率表指针偏转的格数表示为电流的“大小”，以功率表切换开关的方向表示为电流的“正负”。

之后，再依次将IB、Ic接入功率表重复上述试验。

为节约试验时间，试验时也可准备三只同型号的功率表，其电流端子分别按规定极性接入IA、IB、Ic，三只功率表的电压端子同极性并联后，依次接人同一系统的电压Uab、Ubc、Uca，分别读取三只功率表对应的“读数”，记入附表中。

现以附表中K1点的测量数值为例说明。

3．电流相量六角图的画法(1)在测量电流相量六角图的专用坐标纸上按适当比例画出土Uab、Ubc、土Uca(或土Uao、土Ubo、Uco)电压相量。

(2)在Uab相量上找出接人IA、Uab的功率表的读数位置(例如附表中的+33)，过该点作Uab的垂线L1—L2。

(3)在Ubc相量上找出接人Ia、Ubc的功率表的读数位置(+17．5)，过该点作Ub c的垂线M1一M2。

第二章高压计量接线第一节高压计量箱一次多变比高压计量箱电压互感器做V/V形接线(二次四电流桩头回线分开)安装时应注意以下几点:1、首先要辨别清楚高压计量箱就是单变比还就是多变比,如果就是多变比还要弄清就是一次多变比还就是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接P2桩头,一次多变比计量箱应接所要使用得变比桩头。

3、A相电流互感器二次侧aS1端子应接电能表电流回路Ａ相得进线端(第1孔)4、A相电流互感器二次侧ａS2端子应接电能表电流回路A相得出线端(第3孔)5、C相电流互感器二次侧ｃS1端子应接电能表电流回路C相得进线端(第7孔)6、C相电流互感器二次侧ｃS2端子应接电能表电流回路A相得出线端(第9孔)7、电流回路不允许开路8、A、Ｃ相电流回路二次侧S2端子应接地、9、电压回路二次侧A相端子应接入电能表电压回路A相得端子(第２孔)10、电压回路二次侧Ｂ相端子应接入电能表电压回路B相得端子(第5孔)11、电压回路二次侧Ｃ相端子应接入电能表电压回路Ｃ相得端子(第8孔)12、电压回路不允许短路13、电压回路Ｂ相应接地14、接线图如下:高压计量箱电压互感器做V/V形接线接线图(二次四电流桩头回线分开)高压计量箱电压互感器做Ｖ/V形接线(二次三电流桩头回线共用)安装时应注意以下几点:1、首先要辨别清楚高压计量箱就是单变比还就是多变比,如果就是多变比还要弄清就是一次多变比还就是二次多变比2、一次侧电源线应接P1桩头,单变比计量箱出线应接Ｐ２桩头,一次多变比计量箱应接所要使用得变比桩头。

3、二次侧S１端子应接电能表电流回路A相得进线端(第1孔)4、二次侧S2端子应接电能表电流回路Ａ相得出线端,并与电能表C相电流回路得出线端并联。

(第3孔与第9孔)5、二次侧S3端子应接电能表电流回路C相得进线端(第７孔)6、电流回路不允许开路7、电流回路二次侧Ｓ２端子应接地、8、电压回路二次侧Ａ相端子应接入电能表电压回路A相得端子(第2孔)9、电压回路二次侧B相端子应接入电能表电压回路B相得端子(第5孔)10、电压回路二次侧C相端子应接入电能表电压回路C相得端子(第8孔)11、电压回路不允许短路12、电压回路B相应接地13、接线图如下:高压计量箱电压互感器做V/V形接线接线图(二次三电流桩头回线共用)。
