客专线系列18号高速道岔简介高速铁路道岔均为单开道岔,其种类可以按采用的技术系列、速度、轨下基础类型进行分类。
从技术系列上,可以分为客专线系列(我国自主研发)、CN系列(德国技术)和CZ 系列(法国技术)。
自主研发的客运专线道岔,除18号采用单圆曲线的平面线形外,大号码道岔采用圆曲线+缓和曲线的平面线形。
一.客运专线道岔主要尺寸18号道岔线形及主要尺寸二.客专线系列道岔主要特征尖轨采用60D40钢轨制造;尖轨跟端采用间隔铁、限位器或无传力结构;翼轨采用轧制的特种断面翼轨;翼轨与长心轨或岔跟尖轨胶接;岔跟尖轨用60kg/m钢轨制造;所有铁垫板采用硫化处理;部分滑床板间隔设置施维格辊轮,辊轮高度可方便地进行调整;扣件为弹条Ⅱ型扣件;混凝土岔枕采用长岔枕,垂直于道岔直股布置;牵引点设两岔枕之间,尖轨采用多机多点、分动转换。
客专线系列高速道岔扣件系统一.通用扣件有砟道岔与无砟道岔采用相同的Ⅱ型弹条分开式扣件系统,即钢轨和弹性铁垫板的联结采用Ⅱ型弹条结构,铁垫板与岔枕的联结采用φ30岔枕螺栓及带缓冲套、缓冲调距块的结构。
轨下设5mm橡胶垫板,板下设20mm橡胶垫层与铁垫板硫化在一起(弹性铁垫板)。
调高垫板设在岔枕顶面和弹性铁垫板之间,可实现-4~+26 mm调高量。
铁座与轨底间设置轨距块,与缓冲调距块相结合,可实现-8~+4 mm的调距量,调距精度为1mm。
缓冲调距块轨距块盖板及橡胶垫圈通用型弹性铁垫板 5mm厚轨下橡胶垫板二.特殊零部件(一)滑床板(二)辊轮与辊轮滑床板单辊轮双辊轮(三)弹性夹SSB4(360mm)用于尖轨跟端 SSB3(303mm)用于滑床板SSB2(224mm)用于护轨垫板三.弹性铁垫板(一)编号说明位数含义第一~二位第三位第四~五位第六位道岔号数垫板类型偏心值或垫板序号右(左)开向辊轮滑床板18/42L偏心值Y(Z)普通滑床板H偏心值Y(Z)转辙器其它垫板Z垫板序号Y(Z)可动心轨辙叉垫板K垫板序号Y(Z)(二)编号示例18 L03Y 18 H00Y18(18)号右开(Y)道岔用偏心距为3(03)的辊轮滑床板(L) 18(18)号右开(Y)道岔用偏心距为0(00)的普通滑床板(H)18 K44Y18Z68Z18(18)号右开(Y)道岔辙叉区(K)用编号为44(44)的弹性铁垫板18(18)号左开(Z)道岔转辙器区(Z)用编号为68(68)的弹性铁垫板四.道岔螺栓标称扭矩序号螺栓种类标称扭矩(N·M)1 T型螺栓弹条前部应与轨距宏观接触(缝隙0~1mm),扭矩120~1502 岔枕M30螺栓300~3503 长短心轨连接螺栓540~6604 限位器、转辙器跟端用间隔铁及翼轨间隔铁连接螺栓900~11005 防跳卡铁、顶铁螺栓、护轨螺栓、轨撑水平螺栓以弹性垫圈齐平控制,不宜采用过大扭矩,但不应小于120~1506 扣板螺栓、轨撑竖向螺栓300五.扣件伤损标准(一)道岔扣件系统安装与调整应符合铺设图要求,各零部件应保持齐全,作用良好。
18#可动心轨提速道岔一、使用范围60kg/m钢轨18#可动心提速道岔用于繁忙干线快速列车转线地段。
其允许通过速度,旅客列车:直向为250km/h,货物列车(轴重23T)为120km/h,侧向为80km/h(图1-6-1);图1-6-1 18#可动心提速道岔.本道岔适用于跨区间无缝线路,允许温升为45℃,允许温降分别为50 ℃(尖轨跟端采用间隔铁)和55 ℃(尖轨跟端采用限位器图1-6-2)。
道岔前后端及道岔区均采用焊接接头,绝缘接头采用胶结绝缘钢轨。
图1-6-2 18#可动心道岔限位器.岔枕按垂直于道岔直股布置除牵引点及两侧外,岔枕间距一般为600mm。
道岔轨距均为1435mm。
二、主要结构特点(一)尖轨为相离半切线型,采用21.45m长的60D40弹性可弯尖轨,尖轨尖端为藏尖式。
.(二)尖轨设三个牵引点,采用分动钩型外锁闭装置,各牵引点设计动程分别为160mm、118mm、71mm。
在正常情况下,各牵引点的理论转换力分别为712N、294N、2832N。
(三)转辙器尖轨跟端按采用限位器和间隔铁两种方案设计。
(四)转辙器尖轨跟端带施维格滚轮的滑床板和防跳限位装置,基本轨内侧采用弹性夹扣压。
(五)可动心轨辙叉主体结构采用长翼轨、钢轨拼装式可动心轨辙叉结构。
采用长翼轨使心轨与翼轨成为整体,便于温度力的传递,心轨受到的温度力通过跟端固定装置传至翼轨,使心轨的伸缩得到有效控制。
(六)翼轨跟端用间隔铁分别与长心轨和岔跟轨胶接,胶接层厚度不大于.1mm。
技术要求参照TB/G2975《胶接绝缘钢轨技术条件》。
(七)心轨采用60D40钢轨组合的结构,短心轨后端仍为斜接头,具有制造简单、实现容易的特点。
采用60D40钢轨拼接,可有效降低心轨的转换阻力。
心轨前端不再轧制转换凸缘,在牵引点处将轨底刨切成32mm,为方便电务钩锁设置,轨底也刨切10mm。
心轨设二个牵引点,两个牵引点距离为3.6m。
采用钩型外锁闭装置,各点的理论转换力分别为1080N、4536N。

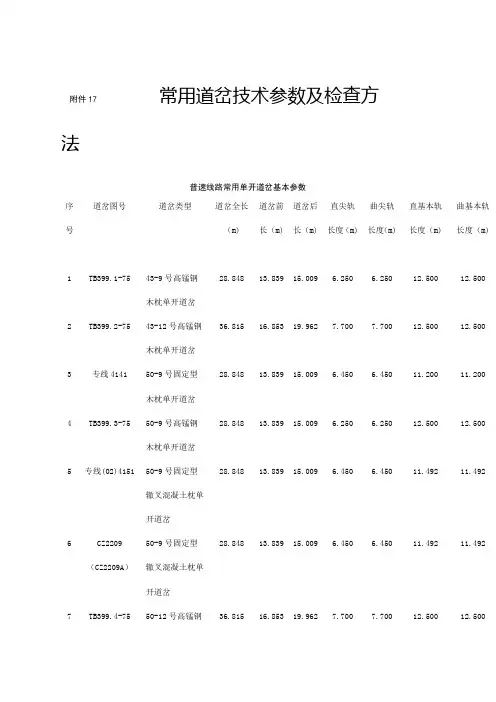

附件17 常用道岔技术参数及检查方法普速线路常用单开道岔基本参数序号道岔图号道岔类型道岔全长(m)道岔前长(m)道岔后长(m)直尖轨长度(m)曲尖轨长度(m)直基本轨长度(m)曲基本轨长度(m)1 TB399.1-75 43-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.5002 TB399.2-75 43-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 3 专线4141 50-9号固定型木枕单开道岔28.848 13.839 15.009 6.450 6.450 11.200 11.2004 TB399.3-75 50-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 5 专线(02)4151 50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.4926 CZ2209(CZ2209A)50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.4927 TB399.4-75 50-12号高锰钢36.815 16.853 19.962 7.700 7.700 12.500 12.500号(m) 长(m) 长(m) 长度(m) 长度(m) 长度(m) 长度(m)木枕单开道岔8 专线4147 50-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.7009 专线4198 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.70010 专线4257 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 13.080 13.080 16.292 16.29211 铁联线051 60-9号固定型混凝土枕单开道岔29.740 14.015 15.725 13.456 13.465 16.432 16.44212 SC390(CZ577)60-9号固定型混凝土枕单开道岔29.569 13.839 15.730 12.400 12.400 15.042 15.04213 专线4190 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 14 专线4128 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.70015 专线4249 (专线4228) 60-12号固定型混凝土枕单开道37.800 16.592 21.208 12.400 12.400 16.792 16.792号(m) 长(m) 长(m) 长度(m) 长度(m) 长度(m) 长度(m) 岔16 SC330(CZ560)60-12号固定型混凝土枕单开道岔37.907 16.853 21.054 12.480 12.480 15.700 15.70017 铁联线004 (铁联线020) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 13.880 13.880 16.792 16.79218 CZ2516 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 13.600 13.600 16.792 16.79219 SC325 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.200 14.200 16.192 16.19220 GLC(08)01(GLC(06)01)60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.250 14.250 18.592 18.59221 专线4223A 60-18号可动心轨混凝土枕单开道岔60.000 22.744 37.256 15.680 15.680 19.192 19.19222 GLC(07)02 60-18号可动心轨混凝土枕单开69.000 31.729 37.271 21.540 21.540 24.592 24.592号(m) 长(m) 长(m) 长度(m) 长度(m) 长度(m) 长度(m)道岔102.000 42.301 59.699 29.840 29.840 31.792 31.792 23 GLC(08)06 60-30号可动心轨混凝土枕单开道岔102.400 42.701 59.699 27.980 27.980 31.592 31.592 24 专线4261 60-30号可动心轨混凝土枕单开道岔普速线路道岔框架尺寸及尖(心)轨降低值表普速线路道岔支距值表木枕43kg/m钢轨9号单开道岔(图号:TB399-75)木枕43kg/m钢轨12号单开道岔(图号:TB399-75)木枕50kg/m钢轨9号单开道岔(图号:专线4141)木枕50kg/m钢轨9号单开道岔(图号:TB399-75)砼枕50kg/m钢轨9号单开道岔(图号:专线(02)4151)CZ2209/CZ2209A)砼枕50kg/m钢轨9号单开道岔(图号:木枕50kg/m钢轨12号单开道岔(图号:专线4147)砼枕50kg/m钢轨12号单开道岔(图号:专线4198)4257)砼枕50kg/m钢轨12号单开道岔(图号:专线砼枕60kg/m钢轨9号单开道岔(图号:CZ577/SC390)木枕60kg/m钢轨9号单开道岔(图号:专线4190/专线4128)砼枕60kg/m钢轨12号单开道岔(图号:铁联线004/铁联线020)砼枕60kg/m钢轨12号单开道岔(图号:SC330)砼枕60kg/m钢轨12号单开道岔(图号:专线4249/专线4228)砼枕60kg/m钢轨12号单开道岔(图号:GLC(08)01/GLC(06)01)砼枕60kg/m钢轨12号单开道岔(图号:SC325)砼枕60kg/m钢轨12号单开道岔(图号:CZ2516)砼枕60kg/m钢轨12号单开道岔(图号:专线4274)砼枕60kg/m钢轨18号单开道岔(图号:专线4223A)砼枕60kg/m钢轨18号单开道岔(图号:GLC(07)02)砼枕60kg/m钢轨30号单开道岔(图号:专线4261)砼枕60kg/m钢轨30号单开道岔(图号:GLC(08)06)注:横距为距离尖轨跟端距离常用道岔静态检查方法及位置一、普通9号(含AT9号)、12号道岔的检查(一)轨距检查位置及标准普通9号(含AT9号)、12号道岔轨距检查位置及标准(二)水平的检查1.普通道岔尖轨按标准高出基本轨6mm,所有叉心翼轨都有堆高,尖轨中和叉心中两处不检查水平。
工作研究60kg/m 钢轨 18 号可动心轨辙叉改固定型辙叉设计研究骆 焱 刘婷林(中铁工程设计咨询集团有限公司轨道工程设计研究院,北京 100055)摘 要:由于重载铁路运量大,行车密度高,列车间隔小,维修时间短,并且可动心轨辙叉更换较为复杂,因此,既有 60kg/m 钢 轨 18 号道岔可动心轨辙叉改固定型辙叉可有效减轻工务部门的养护维修工作量,大大缩短了更换辙叉的时间,同时简化 了工务部门备品备件的管理工作。
采用经过验证的成熟技术,通过保持辙叉理论中心位置不动,将现有可动心轨辙叉更换 为固定型辙叉,既有辙叉和转换设备拆除。
通过对辙叉及护轨、扣件系统、岔枕等的方案比选和结构改造,完成 60kg/m 钢轨 18 号道岔的改造升级。
关键词:可动心轨辙叉;固定型辙叉;合金钢组合辙叉;方案比选;结构设计1 研究背景我国重载铁路以大秦、朔黄、山西中南部等运煤通道为代表, 其中大秦线是我国第一条运营的重载铁路线路,近几年运量和牵 引定数不断增加,大量开行 2 万吨重载列车,对铁路道岔带来了 严峻考验,轨道部件的磨耗和伤损远远大于普通线路道岔。
大秦线常用的道岔型号有 60kg/m 钢轨 12 号、18 号,以及 75kg/m 钢轨 12 号、18 号单开道岔。
其中 18 号道岔以可动心轨辙 叉型式居多。
固定型辙叉造价低、易于更换,受到工务维修单位的认可, 而可动心轨辙叉伤损较快、现场更换不便,在重载铁路上的使用 寿命远低于既有铁路,造成重载铁路可动心轨辙叉数量远少于固 定型辙叉。
2 道岔的现场改造方案选择目前改造方案有两种,一是辙叉部分混凝土岔枕不动,间距 也不变,只是将可动心轨辙叉更换为固定型辙叉,导曲线及叉后 部分岔枕间距调整。
二是将辙叉部分的混凝土岔枕同步更换。
方案一具有更换工作量少、操作简单、经济的特点,但也存 在以下缺点:2.1 由于要利用原岔枕的钉孔,而可动心轨辙叉的垫板又较 长,因此辙叉垫板要按照原岔枕的钉孔设计,造成垫板较长,既 不经济,也不合理。
《山西中南部铁路通道工程建设关键技术研究— 30t轴重重载道岔技术研究》项目60kg/m钢轨12、18号重载道岔技术交底资料中铁工程设计咨询集团有限公司2013年12月北京目录第1章 道岔平面及总布置图设计 (1)1.1 设计依据 (1)1.2 适用范围 (1)1.3 道岔平面线型 (1)第2章 道岔结构设计 (3)2.1 设计原则 (3)2.2 轨底坡设置 (3)2.3 钢轨件 (3)2.4 基本轨外侧间隔设置轨撑 (4)2.5 尖轨跟端结构 (4)2.6 滑床板的弹性扣压 (5)2.7 固定型辙叉 (5)2.8 护轨 (6)2.9 扣件 (6)2.10 弹性垫板 (7)2.11 钢轨联结型式 (7)2.12 工电结合部尺寸 (7)2.13 岔枕设计 (8)第3章 道岔铺设 (10)第1章道岔平面及总布置图设计1.1 设计依据本项目根据铁道部2011G028-A号科研课题合同,进行30t轴重60kg/m钢轨12、18号重载道岔的研究设计。
1.2 适用范围18号道岔适用于60kg/m钢轨重载铁路有砟轨道使用,列车直向容许通过速度:旅客列车120km/h,货物列车(轴重30t) 100km/h;侧向容许通过速度均为80km/h。
道岔图号为专线4308。
12号道岔适用于60kg/m钢轨重载铁路有砟轨道使用,列车直向容许通过速度:旅客列车120km/h,货物列车(轴重30t) 100km/h;侧向容许通过速度均为50km/h。
道岔图号为专线4307。
1.3道岔平面线型本次设计的60kg/m钢轨12、18号重载道岔采用新的平面线型(见图1.1)。
a.古店60-18号道岔b.怀仁60-12号道岔现场图1.1 60kg/m钢轨12、18号重载道岔(一) 60-12号重载道岔平面线型60-12号道岔全长37.8m,前长16.592,后长21.208,导曲线半径为R400m。
为减少侧磨,尖轨尖端轨距加宽5mm,在道岔基本轨端头和尖轨71mm断面处轨距恢复到1435,如图1.2所示。
客专线系列18号高速道岔简介高速铁路道岔均为单开道岔,其种类可以按采用的技术系列、速度、轨下基础类型进行分类。
从技术系列上,可以分为客专线系列(我国自主研发)、CN系列(德国技术)和CZ 系列(法国技术)。
自主研发的客运专线道岔,除18号采用单圆曲线的平面线形外,大号码道岔采用圆曲线+缓和曲线的平面线形。
一.客运专线道岔主要尺寸18号道岔线形及主要尺寸二.客专线系列道岔主要特征尖轨采用60D40钢轨制造;尖轨跟端采用间隔铁、限位器或无传力结构;翼轨采用轧制的特种断面翼轨;翼轨与长心轨或岔跟尖轨胶接;岔跟尖轨用60kg/m钢轨制造;所有铁垫板采用硫化处理;部分滑床板间隔设置施维格辊轮,辊轮高度可方便地进行调整;扣件为弹条Ⅱ型扣件;混凝土岔枕采用长岔枕,垂直于道岔直股布置;牵引点设两岔枕之间,尖轨采用多机多点、分动转换。
客专线系列高速道岔扣件系统一.通用扣件有砟道岔与无砟道岔采用相同的Ⅱ型弹条分开式扣件系统,即钢轨和弹性铁垫板的联结采用Ⅱ型弹条结构,铁垫板与岔枕的联结采用φ30岔枕螺栓及带缓冲套、缓冲调距块的结构。
轨下设5mm橡胶垫板,板下设20mm橡胶垫层与铁垫板硫化在一起(弹性铁垫板)。
调高垫板设在岔枕顶面和弹性铁垫板之间,可实现-4~+26 mm调高量。
铁座与轨底间设置轨距块,与缓冲调距块相结合,可实现-8~+4 mm的调距量,调距精度为1mm。
缓冲调距块轨距块盖板及橡胶垫圈通用型弹性铁垫板5mm厚轨下橡胶垫板二.特殊零部件(一)滑床板(二)辊轮与辊轮滑床板单辊轮双辊轮(三)弹性夹SSB4(360mm)用于尖轨跟端SSB3(303mm)用于滑床板SSB2(224mm)用于护轨垫板三.弹性铁垫板(一)编号说明位数含义第一~二位第三位第四~五位第六位道岔号数垫板类型偏心值或垫板序号右(左)开向辊轮滑床板18/42L偏心值Y(Z)普通滑床板H偏心值Y(Z)转辙器其它垫板Z垫板序号Y(Z)可动心轨辙叉垫板K垫板序号Y(Z)(二)编号示例18 L03Y 18 H00Y18(18)号右开(Y)道岔用偏心距为3(03)的辊轮滑床板(L) 18(18)号右开(Y)道岔用偏心距为0(00)的普通滑床板(H)18 K44Y18Z68Z18(18)号右开(Y)道岔辙叉区(K)用编号为44(44)的弹性铁垫板18(18)号左开(Z)道岔转辙器区(Z)用编号为68(68)的弹性铁垫板四.道岔螺栓标称扭矩序号螺栓种类标称扭矩(N·M)1 T型螺栓弹条前部应与轨距宏观接触(缝隙0~1mm),扭矩120~1502 岔枕M30螺栓300~3503 长短心轨连接螺栓540~6604 限位器、转辙器跟端用间隔铁及翼轨间隔铁连接螺栓900~11005 防跳卡铁、顶铁螺栓、护轨螺栓、轨撑水平螺栓以弹性垫圈齐平控制,不宜采用过大扭矩,但不应小于120~1506 扣板螺栓、轨撑竖向螺栓300五.扣件伤损标准(一)道岔扣件系统安装与调整应符合铺设图要求,各零部件应保持齐全,作用良好。
53科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 工 程 技 术黔桂线扩能改造后,洛满站于2006年铺设了5组60kg/m-18号可动心提速道岔,有效地改善了设备结构。
由于提速道岔的铺设采用的是现场线外预铺,整组拨入。
道岔岔枕下部的基础位置发生了变化,受初期道床下沉速度快的影响,道岔易产生不平顺。
如早期不予整治,易产生记忆性不平顺,形成恶性循环,并加剧钢轨和零部件磨损,遗留一些设备问题。
随后,我段成立了专业道岔维修工区,对道岔现存病害进行集中整治,取得了较好的成效。
1 病害成因分析对60kg/m-18号可动心提速道岔在使用过程中出现的一系列问题进行了全面检查,归纳分类统计如表1。
从以上统计表可知,提速道岔存在的主要病害分别是:尖轨与基本轨不密贴,连续暗坑吊板和心轨螺栓松动。
1.1尖轨与基本轨不密贴(1)基本轨方向不顺或尖轨侧弯。
由于道岔在运输装卸过程中,产生残余变形;在施工时采用道外预铺,推拉就位的方法,尤其是在横向拉不到位时,采用人力拨到位,致使钢轨产生扭曲变形,形成硬弯或方向不良,造成不密贴。
(2)道岔框架尺寸偏大,轨距超限或顶铁长度不标准,顶抗尖轨。
(3)曲基本轨玩折点或弯折量不正确。
(4)道岔牵引点动程不标准或电务部门为减少外锁闭力而盲目将锁闭杆拉紧,造成人为的2m m ~4m m 不密贴。
1.2连续暗坑吊板混凝土岔枕提速道岔,由于在铺设时,旧道床清挖不彻底或新道床压实度不足,初期道床松软不稳定,出现不均匀下沉,造成连续暗坑吊板,高低不良。
特别是长岔枕处,由于长枕弹性较大,石碴不易保持,容易形成暗吊,从而加大列车对尖轨和心轨的冲击破坏,严重的会引起尖轨跳动轧伤尖轨。
1.3心轨尖端螺栓松动可动心轨辙叉采用A T 钢轨组合型,心轨结构为藏尖式,直接与外锁闭装置接头铁拉板连接实现可动心轨的转换。
而心轨接头铁拉板的固定,采用M20×100薄型六角螺栓连接且处于两翼轨底部,一般扳手难以紧固,而每次紧固都需要工、电部门密切配合,在天窗点封锁道岔,可动心轨处于半开状态才能进行。
附件17 常用道岔技术参数及检查方法普速线路常用单开道岔基本参数序号道岔图号道岔类型道岔全长(m)道岔前长(m)道岔后长(m)直尖轨长度(m)曲尖轨长度(m)直基本轨长度(m)曲基本轨长度(m)直向护轨(m)侧向护轨(m)辙叉长度(m)1 TB399.1-75 43-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 3.900 3.900 3.5882 TB399.2-75 43-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 4.500 1.500 4.5573 专线4141 50-9号固定型木枕单开道岔28.848 13.839 15.009 6.450 6.450 11.200 11.200 3.600 3.600 3.5884 TB399.3-75 50-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 3.900 3.900 3.588精选序号道岔图号道岔类型道岔全长(m)道岔前长(m)道岔后长(m)直尖轨长度(m)曲尖轨长度(m)直基本轨长度(m)曲基本轨长度(m)直向护轨(m)侧向护轨(m)辙叉长度(m)5 专线(02)4151 50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.492 3.600 3.600 3.5886 CZ2209(CZ2209A)50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.492 3.600 3.600 3.5887 TB399.4-75 50-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 4.500 4.500 4.5578 专线4147 50-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 4.600 4.600 5.927 9 专线4198 50-12号固定型混凝土枕单开道37.907 16.853 21.054 11.300 11.300 15.700 15.700 4.600 4.600 5.927序号道岔图号道岔类型道岔全长(m)道岔前长(m)道岔后长(m)直尖轨长度(m)曲尖轨长度(m)直基本轨长度(m)曲基本轨长度(m)直向护轨(m)侧向护轨(m)辙叉长度(m) 岔10 专线4257 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 13.080 13.080 16.292 16.292 6.900 5.100 5.99211 铁联线051 60-9号固定型混凝土枕单开道岔29.740 14.015 15.725 13.456 13.465 16.432 16.442 5.370 3.800 直4.292曲4.31812 SC390(CZ577)60-9号固定型混凝土枕单开道岔29.569 13.839 15.730 12.400 12.400 15.042 15.042 5.400 3.800 4.31113 专线4190 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 5.100 5.100 5.927精选序号道岔图号道岔类型道岔全长(m)道岔前长(m)道岔后长(m)直尖轨长度(m)曲尖轨长度(m)直基本轨长度(m)曲基本轨长度(m)直向护轨(m)侧向护轨(m)辙叉长度(m)14 专线4128 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 4.600 4.600 5.92715 专线4249(专线4228) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 12.400 12.400 16.792 16.792 6.900 4.800 5.99216 SC330(CZ560)60-12号固定型混凝土枕单开道岔37.907 16.853 21.054 12.480 12.480 15.700 15.700 6.900 5.210 5.99217 铁联线004(铁联线020) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 13.880 13.880 16.792 16.792 6.900 4.800 5.99218 CZ2516 60-12号可动心43.200 16.592 26.608 13.600 13.600 16.792 16.792 5.400 13.792序号道岔图号道岔类型道岔全长(m)道岔前长(m)道岔后长(m)直尖轨长度(m)曲尖轨长度(m)直基本轨长度(m)曲基本轨长度(m)直向护轨(m)侧向护轨(m)辙叉长度(m)轨混凝土枕单开道岔19 SC325 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.200 14.200 16.192 16.192 6.600 13.19220 GLC(08)01(GLC(06)01)60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.250 14.250 18.592 18.592 5.600 13.79221 专线4223A 60-18号可动心轨混凝土枕单开道岔60.000 22.744 37.256 15.680 15.680 19.192 19.192 6.600 17.392 22 GLC(07)02 60-18号可动心69.000 31.729 37.271 21.540 21.540 24.592 24.592 7.500 20.992精选序号道岔图号道岔类型道岔全长(m)道岔前长(m)道岔后长(m)直尖轨长度(m)曲尖轨长度(m)直基本轨长度(m)曲基本轨长度(m)直向护轨(m)侧向护轨(m)辙叉长度(m)轨混凝土枕单开道岔23 GLC(08)06 60-30号可动心轨混凝土枕单开道岔102.000 42.301 59.699 29.840 29.840 31.792 31.792 24.59624 专线4261 60-30号可动心轨混凝土枕单开道岔102.400 42.701 59.699 27.980 27.980 31.592 31.592 24.592 普速线路道岔框架尺寸及尖(心)轨降低值表精选精选精选精选精选精选普速线路道岔支距值表木枕43kg/m钢轨9号单开道岔(图号:TB399-75)木枕43kg/m钢轨12号单开道岔(图号:TB399-75)木枕50kg/m钢轨9号单开道岔(图号:专线4141)木枕50kg/m钢轨9号单开道岔(图号:TB399-75)砼枕50kg/m钢轨9号单开道岔(图号:专线(02)4151)精选砼枕50kg/m钢轨9号单开道岔(图号:CZ2209/CZ2209A)木枕50kg/m钢轨12号单开道岔(图号:TB399-75)木枕50kg/m钢轨12号单开道岔(图号:专线4147)砼枕50kg/m钢轨12号单开道岔(图号:专线4198)砼枕50kg/m钢轨12号单开道岔(图号:专线4257)砼枕60kg/m钢轨9号单开道岔(图号:铁联线051)砼枕60kg/m钢轨9号单开道岔(图号:CZ577/SC390)4128)木枕60kg/m钢轨9号单开道岔(图号:专线4190/专线砼枕60kg/m钢轨12号单开道岔(图号:铁联线004/铁联线020)精选砼枕60kg/m钢轨12号单开道岔(图号:SC330)砼枕60kg/m钢轨12号单开道岔(图号:专线4249/专线4228)砼枕60kg/m钢轨12号单开道岔(图号:GLC(08)01/GLC(06)01)砼枕60kg/m钢轨12号单开道岔(图号:SC325)砼枕60kg/m钢轨12号单开道岔(图号:CZ2516)砼枕60kg/m钢轨12号单开道岔(图号:专线4274)砼枕60kg/m钢轨18号单开道岔(图号:专线4223A)砼枕60kg/m钢轨18号单开道岔(图号:GLC(07)02)精选砼枕60kg/m钢轨30号单开道岔(图号:专线4261)砼枕60kg/m钢轨30号单开道岔(图号:GLC(08)06)注:横距为距离尖轨跟端距离常用道岔静态检查方法及位置一、普通9号(含AT9号)、12号道岔的检查(一)轨距检查位置及标准普通9号(含AT9号)、12号道岔轨距检查位置及标准精选(二)水平的检查1.普通道岔尖轨按标准高出基本轨6mm,所有叉心翼轨都有堆高,尖轨中和叉心中两处不检查水平。
60轨18号道岔[GLC(09)05]养护管理办法60kg/m钢轨18号道岔[GLC(09)05]维修管理办法第一节总则第1.1条为保证列车高速、平稳的通过道岔,提高60kg/m钢轨GLC(09)05 18号道岔的养护质量和标准化作业水平,特制订本办法。
第1.2条本管理办法根据《修规》进行编制,是道岔维修时的技术管理办法,日常状态应符合《修规》的规定。
第1.3条本办法针对60kg/m钢轨18号(R1100m)单开道岔[设计图号:GLC(09)05]制订。
第1.4条本办法未做规定的,执行部、局有关标准和规定。
第二节道岔结构特点第2.1条GLC(09)05 60kg/m钢轨18号(R1100)单开道岔道岔主要技术参数:(1)道岔容许通过速度:直向:客车120km/h,货车100 km/h(轴重25t);侧向:80km/h。
(2)道岔全长60000mm,前长a=28600mm;道岔后长b=31400mm,基本轨长度为20392mm。
(3)尖轨为相离式半切线型,相离值9mm;采用19040mm长的60AT弹性可弯藏尖式尖轨,导曲线半径R=1100m;尖轨跟端采用间隔铁结构。
(4)辙叉采用焊接高锰钢辙叉或合金钢组合辙叉。
(5)尖轨设三个牵引点,各牵引点设计动程分别为160mm、121mm、75mm,锁闭装置为联动内锁闭装置。
(6)岔枕的布置方式:全部垂直于道岔直股,除牵引点处岔枕间距为650mm,与牵引点相邻的两处岔枕间距为575mm外,其余位置岔枕间距均为600mm。
(7)扣件采用分开式弹条Ⅱ型扣件,一般部位轨距块及复合偏心套的号码配置为:钢轨作用边一侧安装13号轨距块或绝缘接头轨距块,钢轨非作用边一侧安装11号轨距块或绝缘接头轨距块,7-17号轨距块为备用轨距块,供调整使用,绝缘接头两侧采用绝缘轨距块;滑床板上不同轨距时复合偏心套的配置见下表:锁紧Ⅱ型弹条螺母扭矩为300±10%N·m,岔枕螺栓副扭矩为250~300 N·m,辙跟间隔铁螺栓副扭矩为1000±10%N·m。
客专线系列18号高速道岔简介高速铁路道岔均为单开道岔,其种类可以按采用的技术系列、速度、轨下基础类型进行分类。
从技术系列上,可以分为客专线系列(我国自主研发)、CN系列(德国技术)和CZ 系列(法国技术)。
自主研发的客运专线道岔,除18号采用单圆曲线的平面线形外,大号码道岔采用圆曲线+缓和曲线的平面线形。
一.客运专线道岔主要尺寸18号道岔线形及主要尺寸二.客专线系列道岔主要特征尖轨采用60D40钢轨制造;尖轨跟端采用间隔铁、限位器或无传力结构;翼轨采用轧制的特种断面翼轨;翼轨与长心轨或岔跟尖轨胶接;岔跟尖轨用60kg/m钢轨制造;所有铁垫板采用硫化处理;部分滑床板间隔设置施维格辊轮,辊轮高度可方便地进行调整;扣件为弹条Ⅱ型扣件;混凝土岔枕采用长岔枕,垂直于道岔直股布置;牵引点设两岔枕之间,尖轨采用多机多点、分动转换。
