18#可动心轨提速道岔一、使用范围60kg/m钢轨18#可动心提速道岔用于繁忙干线快速列车转线地段。
其允许通过速度，旅客列车：直向为250km/h,货物列车（轴重23T）为120km/h，侧向为80km/h(图1-6-1)；图1-6-1 18#可动心提速道岔.本道岔适用于跨区间无缝线路，允许温升为45℃，允许温降分别为50 ℃（尖轨跟端采用间隔铁）和55 ℃（尖轨跟端采用限位器图1-6-2）。
道岔前后端及道岔区均采用焊接接头，绝缘接头采用胶结绝缘钢轨。
图1-6-2 18#可动心道岔限位器.岔枕按垂直于道岔直股布置除牵引点及两侧外，岔枕间距一般为600mm。
道岔轨距均为1435mm。
二、主要结构特点（一）尖轨为相离半切线型，采用21.45m长的60D40弹性可弯尖轨，尖轨尖端为藏尖式。
.（二）尖轨设三个牵引点，采用分动钩型外锁闭装置，各牵引点设计动程分别为160mm、118mm、71mm。
在正常情况下，各牵引点的理论转换力分别为712N、294N、2832N。
（三）转辙器尖轨跟端按采用限位器和间隔铁两种方案设计。
（四）转辙器尖轨跟端带施维格滚轮的滑床板和防跳限位装置，基本轨内侧采用弹性夹扣压。
（五）可动心轨辙叉主体结构采用长翼轨、钢轨拼装式可动心轨辙叉结构。
采用长翼轨使心轨与翼轨成为整体，便于温度力的传递，心轨受到的温度力通过跟端固定装置传至翼轨，使心轨的伸缩得到有效控制。
（六）翼轨跟端用间隔铁分别与长心轨和岔跟轨胶接，胶接层厚度不大于.1mm。
技术要求参照TB/G2975《胶接绝缘钢轨技术条件》。
（七）心轨采用60D40钢轨组合的结构，短心轨后端仍为斜接头，具有制造简单、实现容易的特点。
采用60D40钢轨拼接，可有效降低心轨的转换阻力。
心轨前端不再轧制转换凸缘，在牵引点处将轨底刨切成32mm，为方便电务钩锁设置，轨底也刨切10mm。
心轨设二个牵引点，两个牵引点距离为3.6m。
采用钩型外锁闭装置，各点的理论转换力分别为1080N、4536N。
客专线系列18号高速道岔简介高速铁路道岔均为单开道岔，其种类可以按采用的技术系列、速度、轨下基础类型进行分类。
从技术系列上，可以分为客专线系列（我国自主研发）、CN系列（德国技术）和CZ系列（法国技术）。
自主研发的客运专线道岔，除18号采用单圆曲线的平面线形外，大道岔采用圆曲线+缓和曲线的平面线形。
一．客运专线道岔主要尺寸18号道岔线形及主要尺寸二．客专线系列道岔主要特征尖轨采用60D40钢轨制造；尖轨跟端采用间隔铁、限位器或无传力结构；翼轨采用轧制的特种断面翼轨；翼轨与长心轨或岔跟尖轨胶接；岔跟尖轨用60kg/m钢轨制造；所有铁垫板采用硫化处理；部分滑床板间隔设置施维格辊轮，辊轮高度可方便地进行调整；扣件为弹条Ⅱ型扣件；混凝土岔枕采用长岔枕，垂直于道岔直股布置；牵引点设两岔枕之间，尖轨采用多机多点、分动转换。
客专线系列高速道岔扣件系统一．通用扣件有砟道岔与无砟道岔采用相同的Ⅱ型弹条分开式扣件系统，即钢轨和弹性铁垫板的联结采用Ⅱ型弹条结构，铁垫板与岔枕的联结采用φ30岔枕螺栓及带缓冲套、缓冲调距块的结构。
轨下设5mm橡胶垫板，板下设20mm橡胶垫层与铁垫板硫化在一起（弹性铁垫板）。
调高垫板设在岔枕顶面和弹性铁垫板之间，可实现－4～+26 mm调高量。
铁座与轨底间设置轨距块，与缓冲调距块相结合，可实现－8～+4 mm的调距量，调距精度为1mm。
缓冲调距块轨距块盖板及橡胶垫圈通用型弹性铁垫板 5mm厚轨下橡胶垫板二．特殊零部件（一）滑床板（二）辊轮与辊轮滑床板单辊轮双辊轮（三）弹性夹SSB4（360mm）用于尖轨跟端 SSB3（303mm）用于滑床板SSB2（224mm）用于护轨垫板三．弹性铁垫板（一）编号说明位数含义第一～二位第三位第四～五位第六位道岔号数垫板类型偏心值或垫板序号右（左）开向辊轮滑床板18/42L偏心值Y(Z)普通滑床板H偏心值Y(Z)转辙器其它垫板Z垫板序号Y(Z)可动心轨辙叉垫板K垫板序号Y(Z)（二）编号示例18 L03Y 18 H00Y18(18)号右开(Y)道岔用偏心距为3(03)的辊轮滑床板(L) 18(18)号右开(Y)道岔用偏心距为0(00)的普通滑床板(H)18 K44Y18Z68Z18(18)号右开(Y)道岔辙叉区(K)用编号为44(44)的弹性铁垫板18(18)号左开(Z)道岔转辙器区(Z)用编号为68(68)的弹性铁垫板四．道岔螺栓标称扭矩序号螺栓种类标称扭矩（N·M）1 T型螺栓弹条前部应与轨距宏观接触（缝隙0~1mm），扭矩120~1502 岔枕M30螺栓300~3503 长短心轨连接螺栓540~6604 限位器、转辙器跟端用间隔铁及翼轨间隔铁连接螺栓900~11005 防跳卡铁、顶铁螺栓、护轨螺栓、轨撑水平螺栓以弹性垫圈齐平控制，不宜采用过大扭矩，但不应小于120~1506 扣板螺栓、轨撑竖向螺栓300五．扣件伤损标准（一）道岔扣件系统安装与调整应符合铺设图要求，各零部件应保持齐全，作用良好。

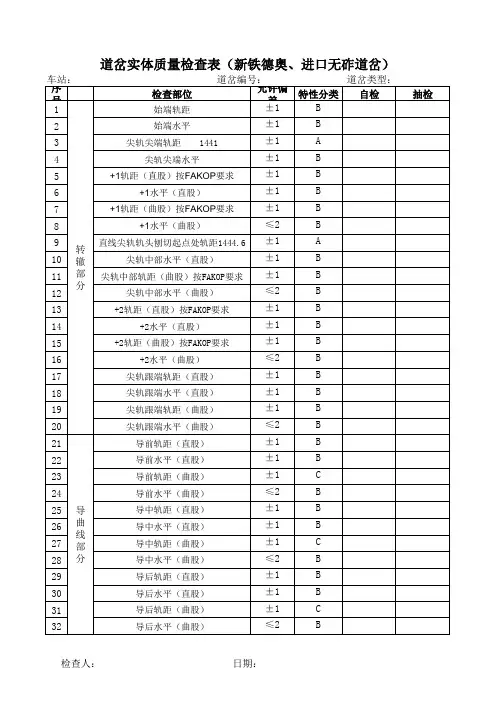

附件17 常用道岔技术参数及检查方法普速线路常用单开道岔基本参数序号道岔图号道岔类型道岔全长（m)道岔前长（m)道岔后长（m)直尖轨长度（m)曲尖轨长度（m)直基本轨长度（m)曲基本轨长度（m)1 TB399.1-75 43-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.5002 TB399.2-75 43-12号高锰钢木枕单开道岔36.815 16.853 19.962 7.700 7.700 12.500 12.500 3 专线4141 50-9号固定型木枕单开道岔28.848 13.839 15.009 6.450 6.450 11.200 11.2004 TB399.3-75 50-9号高锰钢木枕单开道岔28.848 13.839 15.009 6.250 6.250 12.500 12.500 5 专线(02)4151 50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.4926 CZ2209（CZ2209A）50-9号固定型辙叉混凝土枕单开道岔28.848 13.839 15.009 6.450 6.450 11.492 11.4927 TB399.4-75 50-12号高锰钢36.815 16.853 19.962 7.700 7.700 12.500 12.500号（m) 长（m) 长（m) 长度（m) 长度（m) 长度（m) 长度（m)木枕单开道岔8 专线4147 50-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.7009 专线4198 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.70010 专线4257 50-12号固定型混凝土枕单开道岔37.907 16.853 21.054 13.080 13.080 16.292 16.29211 铁联线051 60-9号固定型混凝土枕单开道岔29.740 14.015 15.725 13.456 13.465 16.432 16.44212 SC390（CZ577）60-9号固定型混凝土枕单开道岔29.569 13.839 15.730 12.400 12.400 15.042 15.04213 专线4190 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.700 14 专线4128 60-12号固定型木枕单开道岔37.907 16.853 21.054 11.300 11.300 15.700 15.70015 专线4249 (专线4228) 60-12号固定型混凝土枕单开道37.800 16.592 21.208 12.400 12.400 16.792 16.792号（m) 长（m) 长（m) 长度（m) 长度（m) 长度（m) 长度（m) 岔16 SC330（CZ560）60-12号固定型混凝土枕单开道岔37.907 16.853 21.054 12.480 12.480 15.700 15.70017 铁联线004 (铁联线020) 60-12号固定型混凝土枕单开道岔37.800 16.592 21.208 13.880 13.880 16.792 16.79218 CZ2516 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 13.600 13.600 16.792 16.79219 SC325 60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.200 14.200 16.192 16.19220 GLC(08)01（GLC(06)01）60-12号可动心轨混凝土枕单开道岔43.200 16.592 26.608 14.250 14.250 18.592 18.59221 专线4223A 60-18号可动心轨混凝土枕单开道岔60.000 22.744 37.256 15.680 15.680 19.192 19.19222 GLC(07)02 60-18号可动心轨混凝土枕单开69.000 31.729 37.271 21.540 21.540 24.592 24.592号（m) 长（m) 长（m) 长度（m) 长度（m) 长度（m) 长度（m)道岔102.000 42.301 59.699 29.840 29.840 31.792 31.792 23 GLC(08)06 60-30号可动心轨混凝土枕单开道岔102.400 42.701 59.699 27.980 27.980 31.592 31.592 24 专线4261 60-30号可动心轨混凝土枕单开道岔普速线路道岔框架尺寸及尖（心）轨降低值表普速线路道岔支距值表木枕43kg/m钢轨9号单开道岔（图号：TB399-75）木枕43kg/m钢轨12号单开道岔（图号：TB399-75）木枕50kg/m钢轨9号单开道岔（图号：专线4141）木枕50kg/m钢轨9号单开道岔（图号：TB399-75）砼枕50kg/m钢轨9号单开道岔（图号：专线(02)4151）CZ2209/CZ2209A)砼枕50kg/m钢轨9号单开道岔(图号：木枕50kg/m钢轨12号单开道岔（图号：专线4147）砼枕50kg/m钢轨12号单开道岔（图号：专线4198）4257)砼枕50kg/m钢轨12号单开道岔(图号：专线砼枕60kg/m钢轨9号单开道岔(图号：CZ577/SC390)木枕60kg/m钢轨9号单开道岔(图号：专线4190/专线4128)砼枕60kg/m钢轨12号单开道岔（图号：铁联线004/铁联线020）砼枕60kg/m钢轨12号单开道岔（图号：SC330）砼枕60kg/m钢轨12号单开道岔（图号：专线4249/专线4228）砼枕60kg/m钢轨12号单开道岔(图号：GLC(08)01/GLC(06)01）砼枕60kg/m钢轨12号单开道岔(图号：SC325）砼枕60kg/m钢轨12号单开道岔(图号：CZ2516）砼枕60kg/m钢轨12号单开道岔(图号：专线4274）砼枕60kg/m钢轨18号单开道岔（图号：专线4223A）砼枕60kg/m钢轨18号单开道岔(图号：GLC(07)02)砼枕60kg/m钢轨30号单开道岔(图号：专线4261)砼枕60kg/m钢轨30号单开道岔（图号：GLC(08)06）注：横距为距离尖轨跟端距离常用道岔静态检查方法及位置一、普通9号（含AT9号）、12号道岔的检查（一）轨距检查位置及标准普通9号（含AT9号）、12号道岔轨距检查位置及标准(二)水平的检查1.普通道岔尖轨按标准高出基本轨6mm，所有叉心翼轨都有堆高，尖轨中和叉心中两处不检查水平。
