基本rs触发器的逻辑功能、构成、逻辑状态表、逻辑符号————————————————————————————————作者：————————————————————————————————日期：基本rs触发器的逻辑功能、构成、逻辑状态表、逻辑符号将两个与非门的输出端、输入端相互交叉连接，就构成了基本R-S触发器，如下图所示。

正常工作时输出端Q和的逻辑状态相反。

通常用Q端的状态来表示触发器的状态，当Q=0时称触发器为0态或复位状态，Q=1时称触发器为1态或置位状态。

下面分四种情况来讨论触发器的逻辑功能。

（1）RD=1，SD=1。

设触发器处于0态，即Q=0，=1。

根据触发器的逻辑电路图，此时Q=0反馈到门G2的输入端，从而保证了=1；而=1反馈到门G1的输入端，与SD=1共同作用，又保证了Q=0。

因此触发器仍保持了原来的0态。

设触发器处于1态，即Q=1、=0。

=0反馈到门G1的输入端，从而保证了Q=1；而Q=1反馈到门G2的输入端，与RD=1共同作用，又保证了=0。

因此触发器仍保持了原来的1态。

可见，无论原状态为0还是为1，当RD和SD均为高电平时，触发器具有保持原状态的功能，也说明触发器具有记忆0或1的功能。

正因如此，触发器可以用来存放一位二进制数。

（2）RD=0，SD=1。

当RD =0时，无论触发器原来的状态如何，都有=1；这时门G1的两输入端都为1，则有Q=0，所以触发器置为0态。

触发器置0后，无论RD变为1或仍为0，只要SD保持高电平（SD ＝1），触发器保持0态。

也即无论原状态如何，只要SD保持高电平，RD端加负脉冲或低电平，都能使触发器置0，因而RD端称为置0端或复位端。

（3）RD=1，SD=0。

因SD=0，无论的状态如何，都有Q=1；所以，触发器被置为1态。

一旦触发器被置为1态之后，只要保持RD =1不变，即使SD由0跳变为1，触发器仍保持1态。

SD端称为置1端或置位端。

（4）RD=0，SD=0。

一、触发器概述1.基本性质：它有两个稳定的工作状态，一个是“0”态，即输出Q＝0，＝1；另一个是“1”态，即输出Q＝1，＝0。

当无外界信号作用时，触发器状态维持不变。

在一定的外界信号作用时，触发器可以从一个稳态翻转到另一个稳态，当外界信号消失后，能保持更新后的状态。

总之，触发器是一种能记忆一位二进制数的存储单元。

由它可以构造计数器、寄存器、移位寄存器等时序逻辑电路。

按结构形式可以分为没有钟控的基本触发器和有钟控的时钟触发器。

按逻辑功能还可以分为RS触发器、D触发器、JK触发器和T触发器。

2.基本RS触发器由两个与非门交叉耦合构成。

逻辑图如图4－1(a）所示，惯用符号如图4－1(b）所示。

工作原理：＝＝1时，不管初态如何，触发器状态将保持不变。

＝0,＝1时，不管初态如何，门2的输出＝1，使门1的输出Q＝0，即此时触发器维持“0”态，称为直接置“0”端。

＝1,＝0时，不管初态如何，门1的输出Q＝1，使门2的输出＝0，即此时触发器维持“1”态，称为直接置“1”端。

＝＝0时，不管初态如何，两与非门的输出均为“1”，此时的状态称非法状态。

之后，如、变为“1”时，由于翻转速度的差异，触发器的最终状态是无法确定的。

正常工作时不允许出现这种情况。

3.触发器逻辑功能的描述方法通常有功能真值表、特性方程、激励表、状态图及时序图等方法。

功能真值表：以表格的形式反映触发器从初态（接收输入信号前的状态，用表示)向次态(接收输入信号后的状态，用表示)转移的规律，也称状态转移真值表。

特性方程：以表达式的形式反映触发器在输入信号作用下，次态与输入信号初态之间的逻辑关系，它可由真值表推得。

激励表：又称驱动表，用表格的形式反映触发器从一个状态转到另一个状态，所需的输入条件。

可由真值表转换得到，也是真值表的逆关系。

状态图：又称状态转移图。

它是一种以图形的方式描述触发器状态转移与输入信号之间的关系。

它用圆圈表示时序电路的各种状态，用带箭头的直线表示状态转移方向，直线上方表示状态转移的条件。

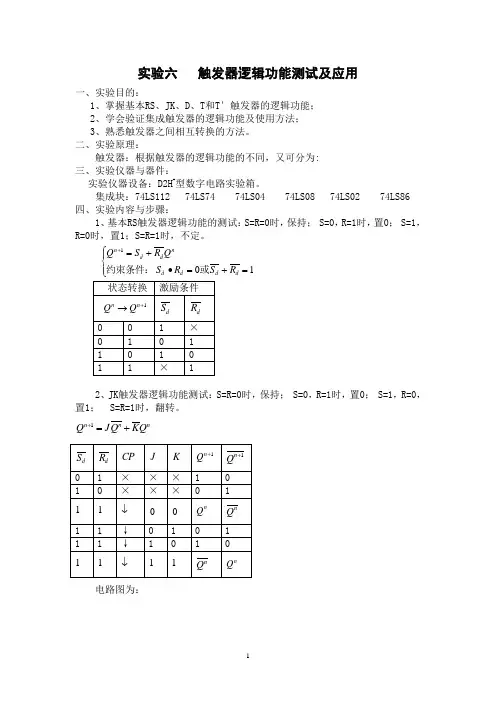

实验六 触发器逻辑功能测试及应用一、实验目的：1、掌握基本RS 、JK 、D 、T 和T ′触发器的逻辑功能；2、学会验证集成触发器的逻辑功能及使用方法；3、熟悉触发器之间相互转换的方法。

二、实验原理：触发器：根据触发器的逻辑功能的不同，又可分为: 三、实验仪器与器件：实验仪器设备：D2H +型数字电路实验箱。

集成块：74LS112 74LS74 74LS04 74LS08 74LS02 74LS86 四、实验内容与步骤：1、基本RS 触发器逻辑功能的测试：S=R=0时，保持； S=0，R=1时，置0； S=1，R=0时，置1；S=R=1时，不定。

⎪⎩⎪⎨⎧=+=∙+=+101d d d d n d d n R S R S Q R S Q 或约束条件：2、JK 触发器逻辑功能测试：S=R=0时，保持； S=0，R=1时，置0； S=1，R=0，置1； S=R=1时，翻转。

n n n Q J Q +=+1电路图为：3、D 触发器逻辑功能测试： （1）异步输入端功能测试：（2）D触发器逻辑功能测试：D Q n =+14、不同类型时钟触发器间的转换： JK 转换为D 触发器：K J D ==D 转换为JK 触发器：D J =,K =JK 转换为T 触发器和T 转换为JK 触发器：T=J=KJK 转换为RS 触发和RS 转换为JK 触发器：Q nJ S = K R =五、实验体会与要求：1.要掌握RS,JK,T,D 触发器的工作条件，以及功能；2.要掌握各触发器之间的关系以及相互之间的转换；3.各触发器的特性表：同步RS 触发器的特性表（n n Q R S Q +=+1）D 触发器的特性表（D Q n =+1）T 触发器的特性表（n n Q T Q ⊕=+1）T ’触发器的特性表（n n Q Q =+1）JK 触发器的特性表（n n n Q K Q J Q +=+1）。

触发器原理
触发器是数字电路中常用的一种元件，它具有存储和放大功能，可以将输入的
电信号转换为输出的电信号，并在特定条件下改变输出状态。

触发器在数字系统中有着广泛的应用，比如在计数器、寄存器、时序电路等方面都扮演着重要的角色。

触发器的原理主要包括触发器的基本结构、工作原理和触发器的类型等几个方面。

首先，触发器的基本结构包括输入端、输出端和时钟端。

输入端接收外部电信号，时钟端用来控制触发器的工作时序，输出端输出转换后的电信号。

触发器内部由若干个逻辑门构成，根据不同的触发器类型，逻辑门的连接方式和数量也会有所不同。

其次，触发器的工作原理是基于触发器内部的逻辑门实现的。

当输入信号满足
特定条件时，逻辑门将进行运算，然后输出相应的结果。

而时钟信号则决定了触发器何时进行状态转换，保证了触发器的稳定工作。

触发器的类型有很多种，常见的有RS触发器、D触发器、JK触发器和T触发
器等。

它们之间的区别主要在于触发条件和状态转换方式上有所不同。

不同类型的触发器适用于不同的场合，可以根据具体的需求选择合适的触发器类型。

触发器在数字电路中有着重要的作用，它可以实现数据的存储和传输，以及时
序控制等功能。

在计算机系统中，触发器被广泛应用于寄存器、时序电路、计数器等模块中，保证了整个系统的正常运行。

总的来说，触发器是数字系统中不可或缺的一部分，它通过存储和放大电信号，实现了数字电路中的各种功能。

了解触发器的原理和工作方式，对于理解数字电路和设计数字系统都具有重要的意义。

希望本文能够帮助读者更好地理解触发器的原理和应用。

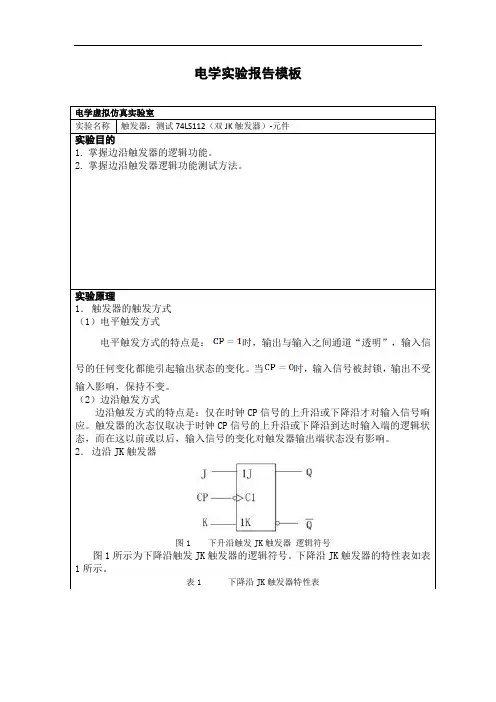

电学实验报告模板实验原理1．触发器的触发方式（1）电平触发方式电平触发方式的特点是：时，输出与输入之间通道“透明”，输入信号的任何变化都能引起输出状态的变化。

当时，输入信号被封锁，输出不受输入影响，保持不变。

（2）边沿触发方式边沿触发方式的特点是：仅在时钟CP信号的上升沿或下降沿才对输入信号响应。

触发器的次态仅取决于时钟CP信号的上升沿或下降沿到达时输入端的逻辑状态，而在这以前或以后，输入信号的变化对触发器输出端状态没有影响。

2．边沿JK触发器图1 下升沿触发JK触发器逻辑符号图1所示为下降沿触发JK触发器的逻辑符号。

下降沿JK触发器的特性表如表1所示。

表1 下降沿JK触发器特性表JK触发器的特性方程为：实验仪器（1）74LS112引脚图图2 74LS112引脚图图2所示为集成电路芯片74LS112的引脚图。

芯片包含两个带有异步置位复位端的下降沿JK触发器。

（2）测试74LS112的逻辑功能图3 测试74LS112的逻辑功能实验电路按照图3连接电路。

JK触发器的Q和（芯片5和6号引脚）各接一个发光二极管用以观察触发器的输出逻辑电平。

第1步：置，则，。

置，CP输入单次脉冲，Q和不变。

改变 J或K ，再次使 CP输入单次脉冲，Q和仍不变。

第2步：置，则，。

重复第1步的过程。

第3步：置。

置, , CP输入单次脉冲，Q和不变。

置, , CP输入单次脉冲，，。

置, , CP输入单次脉冲，，。

置, , CP输入单次脉冲，Q和均翻转。

CP再次输入单次脉冲，Q和均再翻转。

将实验数据记录在表2。

表2 74LS112的逻辑功能实验记录表实验结果及分析。

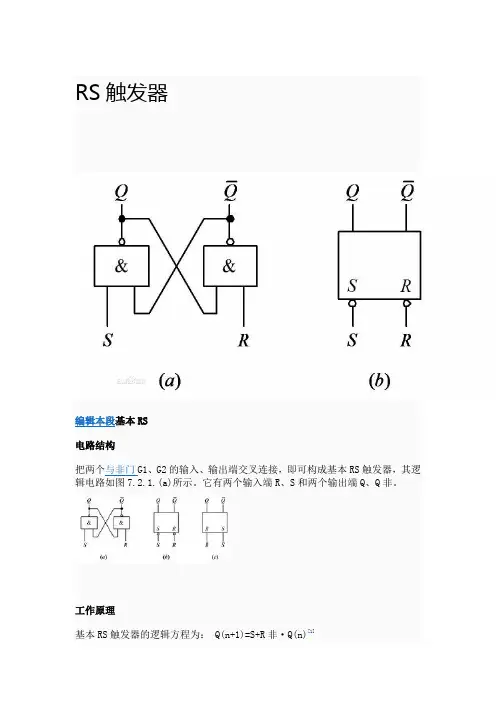

RS触发器编辑本段基本RS电路结构把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS触发器，其逻辑电路如图7.2.1.(a)所示。

它有两个输入端R、S和两个输出端Q、Q非。

工作原理基本RS触发器的逻辑方程为： Q(n+1)=S+R非·Q(n)[1]约束方程：R·S=0[1]根据上述两个式子得到它的四种输入与输出的关系:1.当R端无效(0)，S端有效时(1)，则Q=1,Q非=0,触发器置1。

2.当R端有效(1)、S端无效时(0)，则Q=0,Q非=1,触发器置0。

RS触发器(10张)如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q 非有两种互补的稳定状态。

一般规定触发器Q端的状态作为触发器的状态。

通常称触发器处于某种状态，实际是指它的Q端的状态。

Q=1、Q非=0时，称触发器处于1态，反之触发器处于0态。

S=1,R=0使触发器置1，或称置位。

因置位的决定条件是S=1,故称S 端为置1端。

R=1,S=0时，使触发器置0，或称复位。

同理，称R端为置0端或复位端。

若触发器原来为1态，欲使之变为0态，必须令R端的电平由1变0，S端的电平由0变1。

这里所加的输入信号（低电平）称为触发信号，由它们导致的转换过程称为翻转。

由于这里的触发信号是电平,因此这种触发器称为电平控制触发器。

从功能方面看，它只能在S和R的作用下置0和置1，所以又称为置0置1触发器，或称为置位复位触发器。

其逻辑符号如图7.2.1(b)所示。

由于置0或置1都是触发信号低电平有效，因此，S端和R 端都画有小圆圈。

3.当RS端均有效时，触发器状态保持不变。

触发器保持状态时，输入端都加非有效电平（高电平），需要触发翻转时，要求在某一输入端加一负脉冲，例如在S端加负脉冲使触发器置1，该脉冲信号回到高电平后，触发器仍维持1状态不变，相当于把S端某一时刻的电平信号存储起来，这体现了触发器具有记忆功能。

4.当RS端均无效时，触发器状态不确定在此条件下，两个与非门的输出端Q和Q非全为1，在两个输入信号都同时撤去（回到1）后，由于两个与非门的延迟时间无法确定，触发器的状态不能确定是1还是0,因此称这种情况为不定状态，这种情况应当避免。

d触发器的逻辑
D触发器是一种常用的数字电路元件，它可以存储一个比特的数据，并根据输入信号的变化来改变输出信号的状态。

D触发器的逻辑非常简单，但它在数字电路设计中扮演着重要的角色。

在D触发器中，有两个输入端：D输入和时钟输入。

D输入用来输入待存储的数据，而时钟输入用来控制数据的存储和传输。

当时钟输入发生上升沿时，D触发器会将D输入的值存储起来，并在后续的时钟周期内保持不变，直到下一次时钟上升沿到来。

这样，D触发器就能够实现数据的延迟存储和传输。

D触发器的输出端有两个：Q输出和Q'输出。

Q输出是D触发器的输出，它与D输入的值一致，即当时钟上升沿到来时，Q输出等于D输入的值。

而Q'输出则是Q输出的反相，即当Q输出为高电平时，Q'输出为低电平，反之亦然。

D触发器在数字电路中有着广泛的应用。

例如，它可以用来实现时序电路，如计数器和状态机。

通过合理地组合多个D触发器，可以实现复杂的数字逻辑功能。

此外，D触发器还可以用来实现存储器单元，如寄存器和RAM。

总结一下，D触发器是一种重要的数字电路元件，它能够存储和传输数据。

通过合理地组合多个D触发器，可以实现各种数字逻辑功能。

在数字电路设计中，D触发器扮演着重要的角色，为电路的稳
定性和可靠性提供了保证。

希望通过这篇文章，读者能够对D触发器有一个更深入的了解。

什么是触发器什么是触发器触发器是SQL server 提供给程序员和数据分析员来保证数据完整性的一种方法，它是与表事件相关的特殊的存储过程，它的执行不是由程序调用，也不是手工启动，而是由事件来触发，比如当对一个表进行操作时就会激活它执行。

下面是小编为大家整理的什么是触发器，仅供参考，欢迎阅读。

什么是触发器在数字电路中，有一种基本的逻辑单元电路，它有一个或两个稳定状态，在一定条件可以从一种稳定状态迅速地转换到另—种状态，这种转换及状态的确定，不仅取决于产生转换时的条件，还与转换之前的状态有关，它称之为触发电路，即触发器。

触发器的两个稳定状态，我们分别称它们为“0”状态和“l”状态，利用它，可以保存一位二进制的信息。

触发器与普通门电路的不同点是：门电路的状态只由输入状态决定而触发器在触发信号作用后，电路的状态仍然保留，即有记忆功能。

二者之间的关系是：门电路是基础，而触发器则是由若干个门电路组成的。

触发器电路结构逻辑功能，是指触发器的次态和现态及输入信号之间在稳态下的逻辑关系。

这种逻辑关系可以用特性表、特性方程或状态转换图给出。

根据逻辑功能的不同特点，把触发器分为RS、JK、T、D等几种类型。

触发器逻辑功能电路结构，是指电路中门电路的种类及组合方式。

基本RS触发器、同步RS触发器、主从触发器、边缘触发器等是指电路结构的不同形式。

由于电路结构形式的'不同，带来了各不相同的动作特点。

同一种逻辑功能的触发器可以用不同的电路结构实现。

反过来说，用同一种电路结构形式可以作成不同逻辑功能的触发器。

触发器类型种类按逻辑功能不同分为：RS触发器、D触发器、JK触发器、T触发器。

按触发方式不同分为：电平触发器、边沿触发器和脉冲触发器。

按电路结构不同分为：基本RS触发器和钟控触发器。

按存储数据原理不同分为：静态触发器和动态触发器。

按构成触发器的基本器件不同分为：双极型触发器和MOS型触发器。

触发器照明配件用于高强度气体放电灯(H.I.D)的启动,型号繁多.由于高强度气体放电灯启动时需要一个高电压来使气体电离进入等离子态，因而需要一个高压发生器做为启动器，这就是触发器。

描述触发器的逻辑功能的方法有触发器是数据库中的一个重要概念，它具有逻辑功能，可以在特定事件发生时自动执行相应的操作。

触发器可以用于确保数据库的完整性、约束条件的执行以及触发特定的业务逻辑等。

本文将详细介绍触发器的逻辑功能，并从创建触发器到触发器的应用等方面进行阐述。

首先，触发器的逻辑功能主要包括以下几个方面：1. 数据完整性：在数据库系统中，我们希望数据的完整性得到保证，以避免数据异常和错误。

触发器可以用于实现数据完整性的约束条件。

比如，当插入、更新或删除某条数据时，可以通过触发器来强制执行一些条件，确保数据的完整性。

例如，我们可以创建一个触发器，监测在向某个表中插入数据时是否满足某些条件，如果不满足，则禁止插入操作。

2. 约束条件的执行：数据库系统中的约束条件是一组用于描述数据合法性的规则。

通过使用触发器，我们可以在数据发生变化时，自动执行约束条件。

比如，在某个表中创建了一个唯一性约束，防止重复数据的插入。

在插入或更新数据时，触发器可以检查是否违反唯一性约束条件，如果违反，则拒绝操作。

3. 触发特定的业务逻辑：触发器还可以用于触发特定的业务逻辑。

比如，当插入某个表的数据时，触发器可以根据插入的数据自动执行一些计算操作，计算出一些相关的结果，并将计算结果存储到其他表中。

这样，我们可以在触发器中实现业务逻辑的自动计算，提高数据处理的效率和准确性。

接下来，让我们来看看如何创建触发器及其使用方法。

创建触发器的基本语法如下：CREATE TRIGGER trigger_name{BEFORE AFTER} {INSERT UPDATE DELETE}ON table_nameFOR EACH ROWBEGIN触发器的执行逻辑END其中，`trigger_name` 是触发器的名称，`BEFORE` 或`AFTER` 表示触发器执行的时机，`INSERT`、`UPDATE` 和`DELETE` 表示触发器所绑定的事件类型，`table_name` 是触发器关联的表名。

触发器的逻辑功能
触发器是一种电子元件，能够在电路中执行逻辑功能，它的输出与输入状态有关，可以将其用作计数器、时钟、触发器等。

触发器主要有SR触发器、D触发器、JK触发器和T 触发器等，它们分别有各自的逻辑功能，下面将依次介绍。

1. SR触发器
SR触发器也称为SR锁存器，是最简单的触发器之一。

其逻辑功能是：将S端输入的信号设为“1”，则Q端输出的信号为“1”；将R端输入的信号设为“1”，则Q端输出的信号为“0”；如果SR均为“0”，则Q端的输出状态将被锁定不变。

SR触发器可以用于数字系统中的控制、数据存储等应用。

T触发器是一种相对简单的触发器，逻辑功能是：当输入端的T信号为“0”时，Q端输出的信号将保持不变，当T信号为“1”时，Q端输出的信号将和时钟信号同步翻转。

T 触发器的主要应用包括计数器、时序控制、频率分频器等。

总的来说，触发器作为数字电路中的一种基本元件，具有丰富的逻辑功能，能够应用于多种数字电路的设计当中。

不同的触发器在逻辑功能方面表现不同，我们可以根据不同的应用场景选择适合的触发器进行设计。
