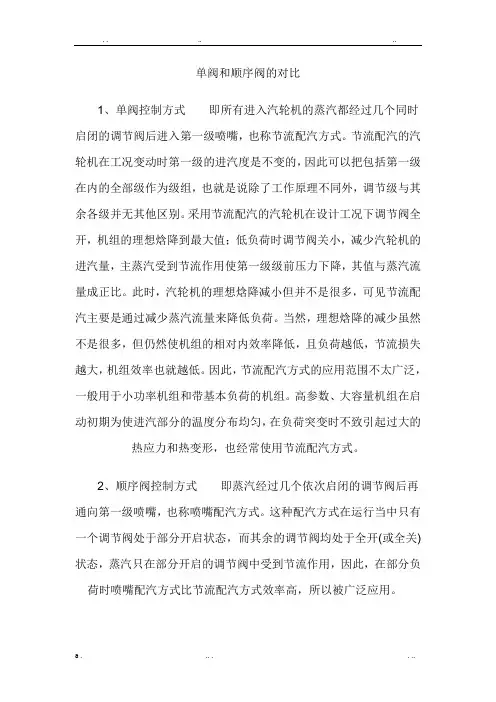

单阀和顺序阀的对比1、单阀控制方式即所有进入汽轮机的蒸汽都经过几个同时启闭的调节阀后进入第一级喷嘴，也称节流配汽方式。
节流配汽的汽轮机在工况变动时第一级的进汽度是不变的，因此可以把包括第一级在内的全部级作为级组，也就是说除了工作原理不同外，调节级与其余各级并无其他区别。
采用节流配汽的汽轮机在设计工况下调节阀全开，机组的理想焓降到最大值；低负荷时调节阀关小，减少汽轮机的进汽量，主蒸汽受到节流作用使第一级级前压力下降，其值与蒸汽流量成正比。
此时，汽轮机的理想焓降减小但并不是很多，可见节流配汽主要是通过减少蒸汽流量来降低负荷。
当然，理想焓降的减少虽然不是很多，但仍然使机组的相对内效率降低，且负荷越低，节流损失越大，机组效率也就越低。
因此，节流配汽方式的应用范围不太广泛，一般用于小功率机组和带基本负荷的机组。
高参数、大容量机组在启动初期为使进汽部分的温度分布均匀，在负荷突变时不致引起过大的热应力和热变形，也经常使用节流配汽方式。
2、顺序阀控制方式即蒸汽经过几个依次启闭的调节阀后再通向第一级喷嘴，也称喷嘴配汽方式。
这种配汽方式在运行当中只有一个调节阀处于部分开启状态，而其余的调节阀均处于全开(或全关)状态，蒸汽只在部分开启的调节阀中受到节流作用，因此，在部分负荷时喷嘴配汽方式比节流配汽方式效率高，所以被广泛应用。
采用喷嘴配汽方式时，第一级喷嘴的通流面积随着调节阀的开启数目不同而变化。
调节级的变工况特性也和其余各级有很大区别。
当调节级通流面积改变时，蒸汽流量将发生变化，达到调节机组负荷的目的。
同时，在部分开启的调节阀中蒸汽流量受到节流作用，改变了理想焓降，但因流经该阀的蒸汽流量只占总流量的一部分，因此蒸汽焓降的改变对机组功率的影响较小。
采用喷嘴配汽方式时，在第一只调节阀刚刚全开时调节级的压力比为最小，调节级的理想焓降为最大，此时，通过第一组喷嘴的蒸汽流量也达到最大值，故第一组喷嘴蒸汽流量和焓降的乘积也达到最大值，工作在其后的动叶片所承受的应力也达到最大值。

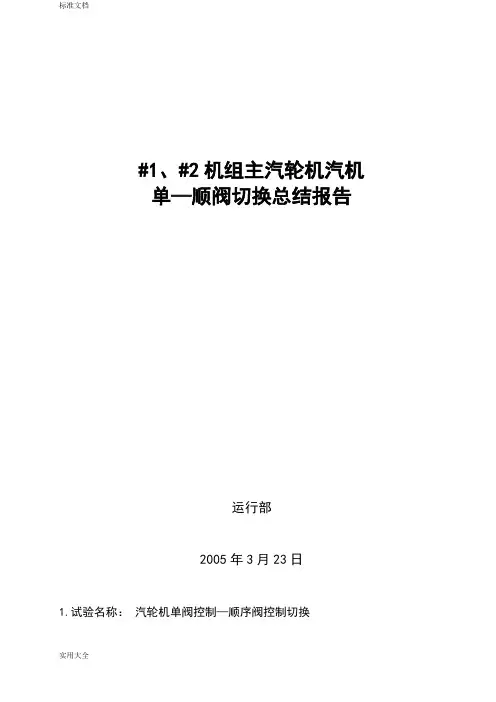

#1、#2机组主汽轮机汽机单—顺阀切换总结报告运行部2005年3月23日1.试验名称：汽轮机单阀控制—顺序阀控制切换2.试验目的：验证机组在正常运行中进行单—顺阀切换的经济性3.试验范围： 1/2号机组4.时间：#1机2005年3月3日，#2机2005年3月10日5．试验过程5.1顺序阀的调门开启顺序是#1和#2、#4、#5、#6、#3阀。
5.2进行切换的过程中，未出现负荷下降的情况。
5.4在由单阀控制切换至顺序阀控制时，未出现振动、轴向位移等急剧变化。
5.5在由单阀切换至顺序阀控制时，在255MW附近，#2轴承振动高0.145mm，270MW振动下降,300MW振动0.116mm。
6.实验结果#1机组#2机组7.试验结论：在试验过程中，在升负荷时，#1机组在升至255MW时，#2瓦振动过大，达至0.145mm，为检查机组经济性，继续升负荷。
在变负荷时，在250-270MW顺序阀控制应快速通过不应保持,开门滑压防止振动继续增大。
经济效率计算总体趋势看，顺序阀减小高压供汽阀门节流损失，汽机效率及机组煤耗有很大降低，大大降低煤消耗（具体数值详见附录五、附录六）.根据《300MW级汽轮机运行导则》关于蒸汽参数允许偏差控制汽缸温降率一般不超过1—1.5℃/h,根据大型汽轮发电机组转轴振动位移限值表规定，#1、#2机组汽机振动符合相对位移(0.12-0.165mm)、绝对位移（0.15-0.2mm）限值规定内，可以长期运行，但应加强油质监督及过滤，加强运行调整减小机组振动、降低缸体温差变化上多做工作。
单/多阀控制及节流调节/喷嘴调节，是DEH装置中的一个主要功能。
所谓节流调节即把六个高压调门一同进入同步控制，在这种运行方式下，所有阀门处于节流状态，对于汽轮机运行初期，使汽轮机各部件获得均匀加热较为有利。
在喷嘴调节运行时，调节汽阀按照预先设定的顺序开启，仅有一个调节汽阀处于节流状态，其余均处于全开或全关状态，这种调节发生可改善汽机的效率。
单顺序阀切换总结报告一、引言单顺序阀切换是指在工业自动化系统中，通过使用顺序阀的原理和方法，实现对流体介质的切换和流量的控制。
在工业生产和设备操作中，顺序阀的应用非常广泛，具有重要的意义和作用。
本报告旨在总结单顺序阀切换的相关知识和应用，为工程实践提供参考。
二、单顺序阀切换的原理与方法1.单顺序阀切换的原理单顺序阀切换是基于顺序阀的工作原理。
顺序阀是一种基本的流量控制元件，由阀芯、阀座和弹簧等部分组成。
通过控制阀芯的运动来调节介质流量的大小和方向。
在单顺序阀切换中，通过控制顺序阀的开启和关闭时间，实现对不同介质的切换。
2.单顺序阀切换的方法（1）计时切换法：根据不同介质所需的时间长度，设置对应的开启和关闭时间。
通过定时器控制顺序阀的工作时间，实现切换。
（2）信号切换法：根据不同介质的信号特征，通过传感器检测介质的到达并发出切换信号，控制顺序阀的开启和关闭。
（3）手动切换法：通过操作人员手动控制顺序阀的开启和关闭，实现切换。
三、单顺序阀切换的应用1.工业自动化生产线在工业自动化生产线中，常常需要切换不同介质，以满足不同产品的需求。
通过单顺序阀切换，可以实现生产线的灵活转换，提高生产效率。
2.流程控制系统在流程控制系统中，常常需要对介质的流动方向和流量进行控制。
通过单顺序阀切换，可以实现对介质流动方向和流量的调节，实现流程控制。
3.液压系统在液压系统中，常常需要切换不同液压介质，以满足不同工作要求。
通过单顺序阀切换，可以实现对液压介质的切换和控制，提高系统的可靠性和稳定性。
四、单顺序阀切换的优缺点1.优点（1）操作简单：单顺序阀切换操作简单，容易掌握。
（2）切换效率高：单顺序阀切换速度快，切换时间短。
（3）可靠性高：单顺序阀切换操作可靠，不易出现故障。
2.缺点（1）对切换介质的要求高：单顺序阀切换需要对不同介质的压力、流量等参数进行准确控制，对切换介质要求较高。
（2）成本较高：单顺序阀切换需要采购和安装额外的顺序阀，增加了系统的成本。
汽轮机单顺阀切换分析与研究摘要：本文针对黄陵矿业煤矸石发电公司2*300MW发电机组汽轮机配汽方式进行论述，对单阀和顺序阀运行的优缺点进行了对比，介绍了单顺阀切换的目的。
通过对切换前后的各项技术参数进行统计、研究，以解决单顺阀切换过程中存在的问题。
关键词：300MW汽轮机；单阀；顺序阀；切换；振动；温度黄陵矿业煤矸石发电公司2*300MW发电机组汽轮机由上海汽轮机厂设计制造。
汽轮机进汽设有两个高压主汽门和两个中压主汽门、两个中压调门和6个高压调门，正常运行时，高压主汽门、中压主汽门、中压调门保持全开，高压调门调节汽轮机进汽量，调整机组负荷。
单阀运行时，6个高压调门同时动作，即同时开大或关小，顺序阀运行时，按照上海汽轮机厂说明书规定，新投产机组在单阀运行六个月后，允许单阀切换为顺序阀运行。
一、单阀/顺序阀单阀控制，调节方式为节流调节，进汽为全周进汽。
该运行方式优点为调节级处金属温度受热均匀，热应力较小，对汽轮机寿命有益；同时，机组响应负荷变化较快，在进行变负荷调峰时，调节级金属温度波动较小。
不足之处是，机组在部分负荷运行时，由于所有高压调门都未全开，导致进汽节流，造成节流损失。
发电汽耗增大。
顺序阀控制，调节方式为喷嘴调节，进汽为部分进汽。
该运行方式优点为，机组在带部分负荷运行时，调门按照DEH逻辑里设定好的阀门开启顺序进行开启，最终阀门状态为，一部分阀门全开或全关，只留一个调门进行调节负荷。
这样，进入汽轮机的蒸汽节流少，节流损失较小，发电汽耗减小。
缺点是调节级处为部分进汽，调节级处金属温度受热不均匀，热应力较大，对汽轮机寿命不利；同时，在机组负荷变化较频繁时，调节级处运行工况更加恶劣。
我厂在对#2汽轮机进行单顺阀切换时，切换过程历时5min，切换开始前，负荷：245MW，阀门为单阀控制，阀位为：27.5%。
负荷投入功率控制，切换开始后，高压调阀按照GV1，2（同时开启）-GV4-GV5-GV6-GV3的顺序进行切换。
单阀、顺序阀运行方式的切换蒙映峰,罗 鹏,邓 涛(虹源发电有限公司,广西桂林 541003)[摘 要] 对桂林虹源发电有限公司135MW机组汽轮机的单阀、顺序阀切换过程进行了介绍,并对控制过程进行了分析。
结合现场数据,提出了进行切换的具体操作方法。
[关键词] 汽轮机;单阀运行;顺序阀运行;阀切换[中图分类号]T K263.7+2 [文献标识码]B [文章编号]10023364(2003)04003402 虹源发电有限公司装有2台上海汽轮机厂(上汽厂)生产的135MW凝汽式汽轮机,DCS系统是上海新华控制工程公司的XDPS400系统,DEH为上海FOXBOLO公司的IA’S系统,于2000年底投入试运行。
本文主要对自控系统进行单阀与顺序阀相互切换运行的操作方法予以介绍。
(1)单阀运行是指4个高压调门(亦称GV、高调门、调门)的开度基本保持一致,当负荷变化时,4个高压调门同时进行调节,至负荷稳定为止。
(2)顺序阀运行,分2种情况;1)在适当的负荷情况下,指有2个高压调门全开,1个高压调门全关,另1个则根据负荷的情况进行调节;2)当负荷量大,如承担调节任务的调门已全开,仍未满足负荷的需求时,全关的调门将开启,参与调节,至负荷稳定为止。
(3)采用单阀运行时,4个高压调门同步进行调节。
在这种方式下,将有4个调门产生节流损失。
而顺序阀运行时,由于2个高压调门全开,1个调门全关,另1个进行调节,则只有1个调门产生节流损失。
相比较而言,单阀运行的节流损失较大。
(4)根据厂家要求,汽轮机在刚投入运行时应采用单阀运行的方式;经过6个月左右的磨合期后,应采用顺序阀运行方式,以提高机组的经济性。
1 阀切换过程如图1所示,汽轮机的4个高调门为圆周布置,1号与2号对角,3号与4号对角。
单阀与顺序阀的切换过程如下。
图1 高调门布置示意(1)单阀切换至顺序阀。
操作员在DEH控制台上单击“阀门控制方式”、“顺序阀方式”再单击“投入”,则计算机开大GV1、GV2,同时,关GV4。

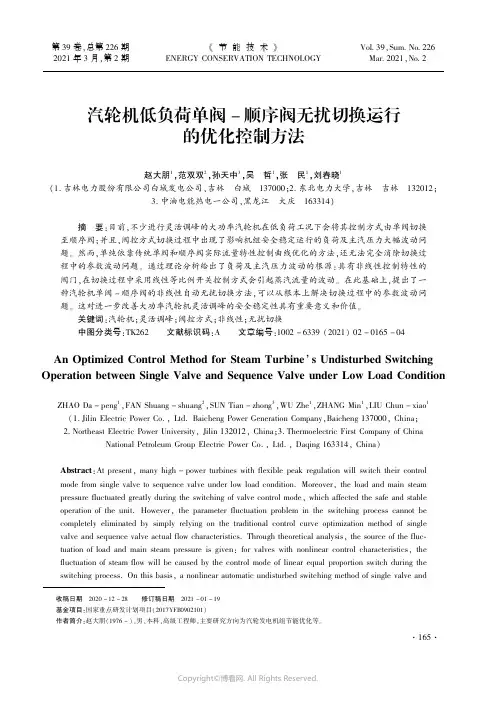

第39卷,总第226期2021年3月,第2期《节能技术》ENERGY CONSERVATION TECHNOLOGY Vol.39,Sum.No.226Mar.2021,No.2汽轮机低负荷单阀-顺序阀无扰切换运行的优化控制方法赵大朋1,范双双2,孙天中3,吴 哲1,张 民1,刘春晓1(1.吉林电力股份有限公司白城发电公司,吉林 白城 137000;2.东北电力大学,吉林 吉林 132012;3.中油电能热电一公司,黑龙江 大庆 163314)摘 要:目前,不少进行灵活调峰的大功率汽轮机在低负荷工况下会将其控制方式由单阀切换至顺序阀;并且,阀控方式切换过程中出现了影响机组安全稳定运行的负荷及主汽压力大幅波动问题。
然而,单纯依靠传统单阀和顺序阀实际流量特性控制曲线优化的方法,还无法完全消除切换过程中的参数波动问题。
通过理论分析给出了负荷及主汽压力波动的根源:具有非线性控制特性的阀门,在切换过程中采用线性等比例开关控制方式会引起蒸汽流量的波动。
在此基础上,提出了一种汽轮机单阀-顺序阀的非线性自动无扰切换方法,可以从根本上解决切换过程中的参数波动问题。
这对进一步改善大功率汽轮机灵活调峰的安全稳定性具有重要意义和价值。
关键词:汽轮机;灵活调峰;阀控方式;非线性;无扰切换中图分类号:TK262 文献标识码:A 文章编号:1002-6339(2021)02-0165-04收稿日期 2020-12-28 修订稿日期 2021-01-19基金项目:国家重点研发计划项目(2017YFB0902101)作者简介:赵大朋(1976~),男,本科,高级工程师,主要研究方向为汽轮发电机组节能优化等。
An Optimized Control Method for Steam Turbine ’s Undisturbed Switching Operation between Single Valve and Sequence Valve under Low Load ConditionZHAO Da -peng 1,FAN Shuang -shuang 2,SUN Tian -zhong 3,WU Zhe 1,ZHANG Min 1,LIU Chun -xiao 1(1.Jilin Electric Power Co.,Ltd.Baicheng Power Generation Company,Baicheng 137000,China;2.Northeast Electric Power University,Jilin 132012,China;3.Thermoelectric First Company of ChinaNational Petroleum Group Electric Power Co.,Ltd.,Daqing 163314,China)Abstract :At present,many high -power turbines with flexible peak regulation will switch their control mode from single valve to sequence valve under low load condition.Moreover,the load and main steampressure fluctuated greatly during the switching of valve control mode,which affected the safe and stable operation of the unit.However,the parameter fluctuation problem in the switching process cannot be completely eliminated by simply relying on the traditional control curve optimization method of single valve and sequence valve actual flow characteristics.Through theoretical analysis,the source of the fluc⁃tuation of load and main steam pressure is given:for valves with nonlinear control characteristics,the fluctuation of steam flow will be caused by the control mode of linear equal proportion switch during the switching process.On this basis,a nonlinear automatic undisturbed switching method of single valve and·561·sequence valve for steam turbine is proposed,which can fundamentally solve the problem of parameter fluctuation during the switching process.It is of great significance and value to further improve the safety and stability of flexible peak regulation of high-power steam turbine.Key words:steam turbine;flexible peak regulation;valve control mode;nonlinear;the undisturbed switching0 引言目前,为了提高新能源电力系统对具有不确定性风电、光伏发电的消纳比例,越来越多的大功率汽轮发电机组都参与灵活调峰运行[1];甚至,还开展高效灵活二次再热机组的研制与应用工作[2]。
•如何对汽轮机的进行单阀和顺序阀进行切换在实际的工作中，为了进一步提高汽轮机的使用效率，经常会需要对汽轮机进行单阀和顺序阀的切换，但是在操作的过程中，经常会发生各种各样的问题，因此本文就简单介绍如何对汽轮机进行单阀和顺序阀的切换。
单阀方式下，蒸汽通过高压调节阀和喷嘴室，在360°全周进入调节级动叶，调节级叶片加热均匀，有效地改善了调节级叶片的应力分配，使机组可以较快改变负荷;但由于所有调节阀均部分开启，节流损失较大。
假设阀门切换过程中汽机运行工况稳定，即真空和主蒸汽参数不变，不考虑抽汽的影响，汽机的负荷仅由蒸汽流量决定，而各个调节阀所控制的流量也只和阀门开度有关，那么可以认为汽机负荷进仅是阀门开度的单函数。
单阀系数乘以单阀开度指令与顺序阀系数乘以顺序阀开度指令相加后得到的就是各个阀门实际的开度指令。
单阀指令和顺序阀指令是当前负荷指令分别经过单阀曲线和顺序阀曲线转换后得出的。
在实际的阀门切换过程中，上述分析中的假设条件是难以成立的，所以不可避免地会有负荷扰动;但如果投入闭环控制，负荷扰动在一定程度上可以得到改善，即如果投入功率闭环回路，当实际功率与负荷设定值相差大于4%时，切换自动中止;当负荷调节精度达到3%以内时，切换又自动恢复。
投入调节级压力控制回路与此类似。
对于定压运行带基本负荷的工况，调节阀接近全开状态，这时节流调节和喷嘴调节的差别很小，单阀/顺序阀切换的意义不大。
对于滑压运行调峰的变负荷工况，部分负荷对应于部分压力，调节阀也近似于全开状态，这时阀门切换的意义也不大。
对于定压运行变负荷工况，在变负荷过程中希望用节流调节改善均热过程，而当均热完成后，又希望用喷嘴调节来改善机组效率，因此这种工况下要求运行方式采用单阀/顺序阀切换来实现两种调节方式的无扰切换。
电力工作者在实际的工作中，需要不断总结经验，掌握汽轮机单阀和顺序阀间切换的规律，保障汽轮机即高效又安全的运行。

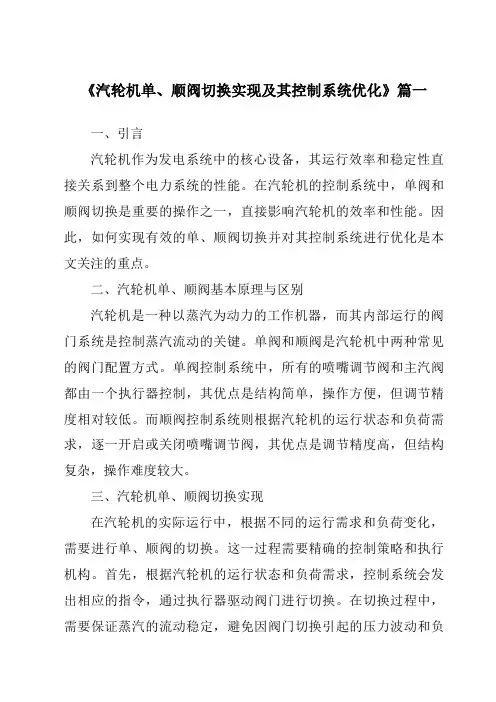

《汽轮机单、顺阀切换实现及其控制系统优化》篇一一、引言汽轮机作为发电系统中的核心设备，其运行效率和稳定性直接关系到整个电力系统的性能。
在汽轮机的控制系统中，单阀和顺阀切换是重要的操作之一，直接影响汽轮机的效率和性能。
因此，如何实现有效的单、顺阀切换并对其控制系统进行优化是本文关注的重点。
二、汽轮机单、顺阀基本原理与区别汽轮机是一种以蒸汽为动力的工作机器，而其内部运行的阀门系统是控制蒸汽流动的关键。
单阀和顺阀是汽轮机中两种常见的阀门配置方式。
单阀控制系统中，所有的喷嘴调节阀和主汽阀都由一个执行器控制，其优点是结构简单，操作方便，但调节精度相对较低。
而顺阀控制系统则根据汽轮机的运行状态和负荷需求，逐一开启或关闭喷嘴调节阀，其优点是调节精度高，但结构复杂，操作难度较大。
三、汽轮机单、顺阀切换实现在汽轮机的实际运行中，根据不同的运行需求和负荷变化，需要进行单、顺阀的切换。
这一过程需要精确的控制策略和执行机构。
首先，根据汽轮机的运行状态和负荷需求，控制系统会发出相应的指令，通过执行器驱动阀门进行切换。
在切换过程中，需要保证蒸汽的流动稳定，避免因阀门切换引起的压力波动和负荷变化。
此外，还需要考虑切换过程中的能耗和效率问题，以实现最优的切换效果。
四、汽轮机控制系统优化为了进一步提高汽轮机的运行效率和稳定性，需要对控制系统进行优化。
首先，通过引入先进的控制算法和模型预测技术，提高控制系统的精度和响应速度。
其次，通过优化执行机构的性能和结构，提高阀门的开关速度和稳定性。
此外，还可以通过引入智能控制系统，实现汽轮机的自动调节和优化运行。
这些措施可以有效地提高汽轮机的运行效率和稳定性，降低能耗和排放。
五、实例分析以某发电厂的汽轮机为例，通过引入先进的控制系统和优化策略，实现了单、顺阀的平滑切换。
在切换过程中，通过精确控制执行机构的动作和调节蒸汽的流量，保证了汽轮机的稳定运行。
同时，通过优化控制系统的参数和算法，提高了汽轮机的运行效率和降低了能耗。
