电工15个常见的中级电路图

单台排水泵水位控制电路图线信息文件内容如下:SAC:1,SAC:3,QF:6,KM:11HG:1,KM:12SS1:11,SAC:2SS1:12,SF1:13,KM:23HR:1,SF1:14,XT:3,KM:A1,KM:24,KM:34 HR:2,KM:A2,KH:95XT:2,KM:33SAC:4,XT:1HG:2,KH:96,N:N生成如下的接线图项目一点动与长动控制线路及绘图规则知识点部分一、图形、文字符号１、图形符号图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。

电气控制系统图中的图形符号必须按国家标准绘制。

２、文字符号文字符号分为基本文字符号和辅助文字符号。

文字符号适用于电气技术领域中技术文件的编制，也可表示在电气设备、装置和元件上或其近旁以标明它们的名称、功能、状态和特征。

３、主电路各接点标记三相交流电源引入线采用L1、L2、L3标记。

电源开关之后的三相交流电源主电路分别按 U、V、W顺序标记。

分级三相交流电源主电路采用三相文字代号U、V、W的前边加上阿拉伯数字1、2、3 等来标记，如1U、1V、1W；2U、2V、2W等。

二、绘图原则电气控制系统图包括电气原理图、电气安装图（电器安装图、互连图）和框图等。

各种图的图纸尺寸一般选用 297 × 210 、 297 × 420 、 297 × 630 、 297 × 840 （ mm ）四种幅面，特殊需要可按 GB126 — 74 《机械制图》国家标准选用其他尺寸。

三、电器控制线路的构成和基本保护1、继电器-接触器控制电路的表示方法继电器-接触器控制电路一般有安装接线图和工作原理图两种表示方法。

安装接线图：这种表示方法能形象地表示出控制电路中各电器的安装情况及相互之间的连线。

特点： 1）初看电路者比较合适；2）绘制难度大；3）电器施工的依据。

工作原理图：根据工作原理和便于阅读而绘制的电路图。

电工必须知道的30个电气二次回路图1、直流母线电压监视装置电路图直流母线电压监视装置主要是反映直流电源电压的高低。

KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。

KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。

图1直流母线电压监视装置电路图2、直流绝缘监视装置接线图图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。

当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM 而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。

此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。

正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。

若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。

假如正极发生接地，则正极对地电压等于零。

而负极对地指示为220V，反之当负极发生接地时，情况与之相反。

电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。

目录断路器（漏电保护）的介绍 (1)交流接触电路符号 (2)热继电器的介绍 (3)时间继电器的介绍 (4)中间继电器工作原理 (5)按钮开关结构 (6)点动控制电路图 (7)自锁控制电路图 (8)点动与长动控制电路图 (9)多地控制电路图 (10)电磁抱闸断电制动控制线路 (11)正反转控制电路图 (12)双重联锁正反转控制线路 (13)限位停车控制电路图 (14)小车自动往返控制电路图 (15)顺启顺停控制电路图 (16)正反转带点动控制电路图 (17)一台机出故障另一台机自动启动 (18)电葫芦吊机电路 (19)循环启动控制电路图 (20)单键启、停控制电路 (21)时间继电器控制正反转电路图 (22)时间继电器控制串联电阻降压启动 (23)手动星三角降压启动 (24)时间继电器控制星三角降压启动 (25)自藕变压器降压起动电路图 (26)压力罐自动上水电路图 (27)浮球开关自动上水电路图 (28)液位继电器自动上水 (29)时控开关控制交流接触器 (30)中间继电报警电路图 (31)接近开关控制中间继电器 (32)三相固态继电器控制电机运行 (33)接触器控制单相电机正反转 (34)如何选配单相电动机的电容器 (35)四个开关控制一盏灯 (36)家庭用电配电箱的接线 (37)电流互感器电流表实物接线 (38)三相四线加互感器的接线 (39)电接点压力表自动供水电路 (40)行车遥控电路图 (41)双速电机高速低速控制线路图 (42)变频器控制线路图 (43)新建工程 (44)程序上下载 (45)PLC梯形图启保停电路 (46)PLC正反转电路图 (47)PLC星三角电路图 (48)位逻辑操作 (49)计数器电路图 (50)上升沿下降沿电路 (51)增减计数器 (52)定时器类型 (53)定时器电路图 (54)高速计数 (55)常用电气符号………………………………………………………56-58电工教学（林子）微信号：w395696092断路器（漏电保护）的介绍交流接触器电路符号热继电器的介绍时间继电器的介绍中间继电器工作原理按钮开关结构点动与长动控制电路图电磁抱闸断电制动控制线路限位停车控制电路图电葫芦吊机电路循环启动控制电路图单键启、停控制电路时间继电器控制串联电阻降压启动浮球开关自动上水电路图时控开关控制交流接触器接近开关控制交流接触器接触器控制单相电机正反转如何选配单相电动机的电容器？电接点压力表自动供水电路行车遥控电路图变频器控制线路图。

电工常见的电气二次控制线路图大全电气一次设备根据其在生产中的作用可以分为六大类：（1）生产和转换电能的设备。

如发电机将机械能转换为电能、电动机将电能转换成机械能、变压器将电压升高或降低等，以满足输配电需要。

（2）接通或断开电路的开关电器。

如断路器、隔离开关、熔断器、接触器等。

它们用于电力系统正常或事故状态时，将电路闭合或断开。

（3）限制故障电流和防御过电压的电器。

如限制短路电流的电抗器和防御过电压的避雷器等。

（4）接地装置。

它是埋入地中直接与大地接触的金属导体及与电气设备相连的金属线。

无论是电力系统中性点的工作接地或保护人身安全的保护接地，均同埋入地中的接地装置相连。

（5）载流导体。

如裸导体、电缆等。

按设计要求，将有关电气设备连接起来。

（6）交流电气一、二次之间的转换设备。

如电压和电流互感器，通过它们将一次侧的电压、电流转变给二次系统。

请点击此处输入图片描述电动机单方向运行请点击此处输入图片描述电动机断相保护电路请点击此处输入图片描述电动机单方向运电路请点击此处输入图片描述电动机可逆点动限位电动请点击此处输入图片描述电动机多保护控电路请点击此处输入图片描述电动机可逆带限位电路请点击此处输入图片描述电动机可逆点动限位电路请点击此处输入图片描述电动机两地控制电路请点击此处输入图片描述电动机全波能耗制动电路请点击此处输入图片描述定子窜电阻降压启动请点击此处输入图片描述电动机自耦降压启动请点击此处输入图片描述防止相间短路正反转请点击此处输入图片描述互锁请点击此处输入图片描述两台顺序启动请点击此处输入图片描述启动星三角降压①请点击此处输入图片描述双速控制①请点击此处输入图片描述绕线电动机转。

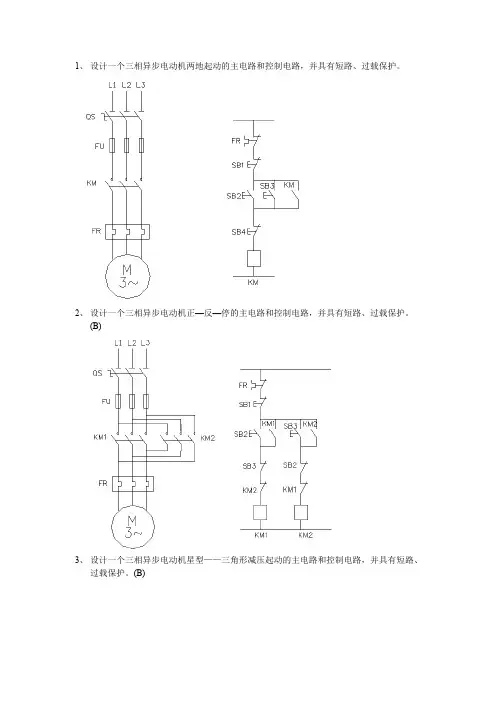

1、设计一个三相异步电动机两地起动的主电路和控制电路，并具有短路、过载保护。

2、设计一个三相异步电动机正—反—停的主电路和控制电路，并具有短路、过载保护。

(B)3、设计一个三相异步电动机星型——三角形减压起动的主电路和控制电路，并具有短路、过载保护。

(B)4、设计一个三相异步电动机单向反接串电阻制动的主电路和控制电路，并具有短路、过载保护。

(B)5、某机床有两台三相异步电动机，要求第一台电机起动运行5s后，第二台电机自行起动，第二台电机运行10s后，两台电机停止；两台电机都具有短路、过载保护，设计主电路和控制电路。

(B)6、某机床主轴工作和润滑泵各由一台电机控制，要求主轴电机必须在润滑泵电机运行后才能运行，主轴电机能正反转，并能单独停机，有短路、过载保护，设计主电路和控制电路。

(B)7、一台三相异步电动机运行要求为：按下起动按钮，电机正转，5s后，电机自行反转，再过10s，电机停止，并具有短路、过载保护，设计主电路和控制电路。

(A)停止，也可实现同时起动和停止，并具有短路、过载保护。

©9、一台小车由一台三相异步电动机拖动，动作顺序如下：1）小车由原位开始前进，到终点后自动停止。

2）在终点停留20s后自动返回原位并停止。

要求在前进或后退途中，任意位置都能停止或起动，并具有短路、过载保护，设计主电路和控制电路。

(A)护功能。

（C）11、画出单相半波整流的电路图。

12、画出单相全波桥式整流的电路图。

13、画出一般日光灯管的接线原理图。

14、画出两个单刀双掷开关控制一盏灯的电路图。

15、画出电机接线盒内端子的星形，三角形接线图。

16、画出单相电度表的接线图。

17、画出三相电度表接线图。

18、画出三相半波整流电路图。

19、画出三相全波整流电路图。

20、画出氮压机一次原理图。

21、请画出两相式过流保护交流回路展开图。

22、画出厂用6.0kV母线电压互感器接线图。

23、画出零序电流滤过器接线图。

24、绘制单相变压器空载试验接线图。

双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。

二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。

由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。

另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。

（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

维修电工基本理论与技能知识（中级）学习要点一、理论部分1、电路基础：电路(包括电工、模拟与数字电路基础)、常用物理量、元件、基本定律、电路计算；2、正弦交流电路：正弦交流电、R•L•C正弦电路、正弦电路计算；3、三相交流电路：三相交流电路组成、三相交流电路计算；4、电路的过渡过程：基本概念、RC电路计算；5、三相异步电动机：结构、原理、应用知识；6、继电控制电路：常用电器、控制电路分析、常用基本控制电路；7、安全用电：触电、安全用电措施、电气事故及紧急处理等内容。

2、理论学习：电工基础理论知识、电子技术、交、直流电及电路、电磁场、化学电源、变压器、交、直流电机及发电机原理，低压电路操作原理；电机启用电路原理等。

二、实作学习部分（1）电工仪器、仪表、工具的正确使用；（2）电线的链接和固定方法练习；（3）低架架定线路安装；（4）家庭照明线路的安装；（5）漏电保护器电表的安装使用；（6）触电急救。

（7）低压带电操作练习；（8）电动机Y、起动电路的安装；（9）设备接地与接零的正确安装方法；（10）低压电路常见故障及排除方法。

三、电工的定义从事电力生产和电气制造电气维修、建筑安装行业等工业生产体系的人员（工种）。

从事电磁领域的客观规律研究及其应用的人员，通常称电气工程师。

电工学，一门学科，与电子学相对，主要研究强电。

也可以是电气工程的简称。

掌握电工技能后,可从事维修电工、电机维修工、电子装配、发配电、继电保护、工厂用电、数控维修、家用电器维修等工作。

（已经领取中级电工职业资格证书的劳动者，也应继续提高电工技能，而当前高级电工依旧是受企业欢迎的抢手人才）。

四、电工专业分类电工分为低压作业电工、交流电作业电工、外线安装与维修电工等。

高级维修电工复习题1.在电力电子装置中，电力晶体管一般工作在D状态。

A、放大B、截止C、饱和D、开关2. PLC可编程序控制器，依据负载情况不同，输出接口有A类型种。

A、3B、1C、2D、43.磁尺主要参数有动态范围、精度、分辨率，其中动态范围应为C。

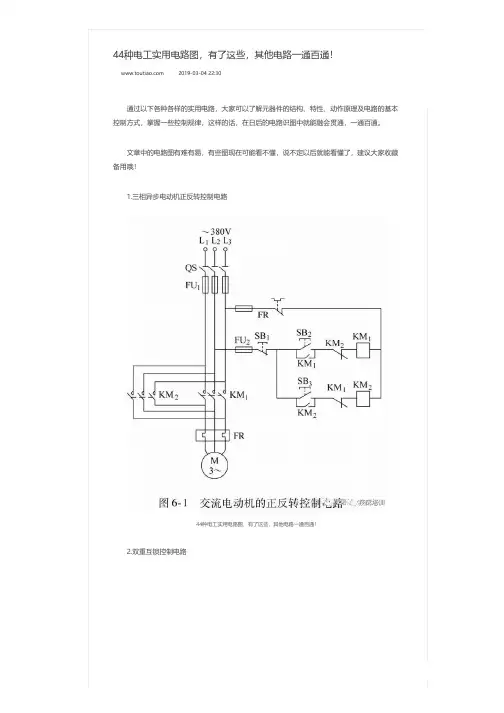

44种电工实用电路图，有了这些，其他电路一通百通！2.双重互锁控制电路44种电工实用电路图，有了这些，其他电路一通百通！3.三相电动机行程控制电路44种电工实用电路图，有了这些，其他电路一通百通！4.三相异步电动机的时间控制电路（延时控制电路）44种电工实用电路图，有了这些，其他电路一通百通！5.三相异步电动机的制动控制电路（电磁抱闸制动电路、反接制动控制电路、能耗制动控制电路）44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！6.并联型直流稳压电源电路44种电工实用电路图，有了这些，其他电路一通百通！7.串联型直流稳压电源电路44种电工实用电路图，有了这些，其他电路一通百通！8.三端可调式直流稳压电源电路44种电工实用电路图，有了这些，其他电路一通百通！9.正、负直流稳压电源电路44种电工实用电路图，有了这些，其他电路一通百通！10.短路全保护声光报警直流稳压电源电路44种电工实用电路图，有了这些，其他电路一通百通！11.电流测量电路（测量交流大电流）44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！13.单相有功电能表测量电路44种电工实用电路图，有了这些，其他电路一通百通！14.三相有功电能表直入式接线图44种电工实用电路图，有了这些，其他电路一通百通！15.信号发生器电路原理图44种电工实用电路图，有了这些，其他电路一通百通！16.C620型车床电气控制电路44种电工实用电路图，有了这些，其他电路一通百通！17.M7120型平面磨床控制电路44种电工实用电路图，有了这些，其他电路一通百通！18.Z35型摇臂钻床控制电路44种电工实用电路图，有了这些，其他电路一通百通！19.X62W型万能铣床控制电路44种电工实用电路图，有了这些，其他电路一通百通！20.T68型卧式镗床控制电路44种电工实用电路图，有了这些，其他电路一通百通！21.电力传输过程示意图44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！23.低压二次接线原理图（BSL型低压配电屏接线原理图）44种电工实用电路图，有了这些，其他电路一通百通！24.单相电源三相交流电动机无级调速电路44种电工实用电路图，有了这些，其他电路一通百通！25.超声波遥控电动机调速电路44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！27.定时调光微光控制照明节电电路44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！29.家用多路红外遥控电路44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！30.超声波遥控电路44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！32.超声波检测电路44种电工实用电路图，有了这些，其他电路一通百通！33.人体红外探测器电路44种电工实用电路图，有了这些，其他电路一通百通！34.六管超外差式晶体管收音机电路原理图44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！35.光控电灯节电电路44种电工实用电路图，有了这些，其他电路一通百通！36.声控节电开关电路44种电工实用电路图，有了这些，其他电路一通百通！37.集光、磁、触摸为一体的节电控制电路（照明开关控制电路）44种电工实用电路图，有了这些，其他电路一通百通！38.气体烟雾检测报警器电路图44种电工实用电路图，有了这些，其他电路一通百通！39.湿度测量报警器电路图44种电工实用电路图，有了这些，其他电路一通百通！40.汽车防盗报警器电路图44种电工实用电路图，有了这些，其他电路一通百通！41.机器人自动控制系统44种电工实用电路图，有了这些，其他电路一通百通！42.机器人无线遥控电路（以遥控距离为1000m的三通道IC型无线遥控器为例）44种电工实用电路图，有了这些，其他电路一通百通！44种电工实用电路图，有了这些，其他电路一通百通！43.传输自动线堵料监视电路44种电工实用电路图，有了这些，其他电路一通百通！44.自动生产线断料监视电路（光电断料监视电路）44种电工实用电路图，有了这些，其他电路一通百通！。

电工必备知识：电动机星三角启动电路图解析，值得收藏！星三角启动简要了解这是一种降压启动方式，Y一△启动，是指启动时电动机绕组接成星形，启动结束进入运行状态后，电动机绕组接成三角形。

该方法适用的电机有局限性，具体算法看下面解析：可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

下面重点巩固一下接线方式。

主接线图Y-△启动的话，先要星型启动的话，肯定KM和KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM 和KM-△要一直运行，到正常运行。

控制回路图根据上面一次回路的分析，再分析一下控制回路。

解析按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y 线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y 启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电。

同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

这里要注意的就是时间继电器带有延时的触点，是得电延时还是失电延时。

这个问题一定要弄明白，这里有一个简单的口诀：左凸右凹，延头瞬尾；左凹右凸，瞬头延尾；凹凸都有，延头延尾；NO NC看常态。

解析这里凹凸指的是触头上面那个半弧，先要把触头竖起来，左右指的是触头相对于中间的直线是在左边还是右边，延头瞬尾。

意指：线圈得电后，触点延时动作，而失电后，瞬时瞬时动作；瞬头延尾，意：线圈得电后，触点瞬时动作，失电后，延时复归。

电工常见电气控制实物接线图原理图电气控制是电力系统中非常重要的环节，电工在日常工作中需要掌握电气控制的知识和技能，其中实物接线图和原理图是电气控制中非常重要的一部分。

本文将详细介绍电工常见的电气控制实物接线图和原理图。

一、电气控制实物接线图1.什么是实物接线图？实物接线图是电器设备内部元器件的布局和线路连接关系的图示表示，是电气控制系统的物理表现。

实物接线图是电气控制安装调试、故障排除和保养维修的重要依据，能够清晰明了地反映设备的工作原理和互联关系。

2.实物接线图常用符号在实物接线图中，各种电器元器件均按照标准符号表示。

下面列出几种实物接线图常用的符号：•开关：表示开关或刀闸；•控制器：表示各种控制器，包括继电器、计时器、触发器等；•运动装置：表示各种电机、气动元件等；•信号固化器：表示各种指示灯、蜂鸣器、继电器等；•传感器：表示各种物理量测量传感器、电位器、零位开关等；•仪表：表示各种显示、测量仪表；•电源：表示各种电源、变压器等。

3.实物接线图的组成要素实物接线图由电器元器件符号、导线线路、接点和连接组成，还可以配有附加信息和注释说明。

在实物接线图中，元器件符号由标准符号组成，包括控制元器件、电动元器件、配电元器件、传感器和各种辅助设备元器件等。

导线线路是不同元器件之间的物理连接，线路既表达信号传输的逻辑关系，又引导电能传输，保证正常的电气控制。

接点是对电气信号进行开、闭操作的部件，它们连接或断开电路线上的电气信号。

除了以上组成要素外，实物接线图还可以添加附加信息和注释说明。

附加信息包括元器件的额定电压、电流、功率等参数，注释说明包括连接方式、接线编号和工作模式等。

4.实物接线图的作用实物接线图作为电气控制系统的物理表现，具有以下重要作用：•方便设备的安装调试和维护保养；•保证设备的正常运行和可靠性；•有助于故障排除和分析；•帮助工程师对电器设备进行改款升级。

二、电气控制原理图1.什么是原理图？电气控制原理图是按一定规则，用标记表示各种电器元器件之间的逻辑联系和电气连接关系，以及信号的传递路径。

一、电工电路的组成元素电工电路包含电力的传输、变换和分配电路以及电气设备的供电和控制电路，这种电路是将线路的连接分配以及电路器件的连接和控制关系，用文字符号、图形符号、电路标记等表示出来。

线路图及电路图是电气系统中的各种电气设备与装置及元器件的名称、关系和状态的工程语言，它是描述一个电气系统的功能和基本构成的技术文件，是用于指导各种电工电路的安装、调试、维修必不可少的技术资料。

如下图所示为一个典型的电工电路。

文字符号是电工中常用的一种字符代码，主要包括字母和数字，一般标注在电路中的电气设备、装置和元器件图形符号的近旁，以表示其名称、功能、状态或特征。

电路标记则是构成电路的线、圆点、虚线等。

不同的图形符号之间由线进行连接，用以表示这些图形符号所代表物理部件之间的连接关系；圆点和虚线等标记则用于辅助电路的连接线表示确切的连接关系或范围等。

图形符号主要是指代表电子元器件、功能部件等物理部件的图形符号，它是由物理部件对应的图样或简图进行体现的。

二、如何读懂这些元素组成读懂电工电路首先应建立图形符号与电气设备或部件的对应关系以及文字标识的含义，才能了解电路所表达的功能、连接关系以及工作流程。

文字符号是电工电路中常用的一种字符代码，一般标注在电路中的电气设备、装置和元器件的近旁，以标识其名称、功能、状态或特征。

在电工电路中常见的文字符号一般可分为基本文字符号、辅助文字符号、字母+数字代码组合符号和专用文字符号。

文字符号可以用单一的字母代码或数字代码来表示，也可以用字母与数字组合的方式来表示。

1、电工电路中的基本文字标识基本文字符号用以标识电气设备、装置、元器件以及线路的种类名称和特性，如图所示为典型电工电路中的基本文字符号和电工线路中的基本文字符号。

通常基本文字符号一般分为单字母符号和双字母符号。

其中，单字母符号是按拉丁字母将各种电气设备、装置、元件划分为23个大类，每大类用一个大写字母表示。

如“R"表示电阻器类，"S”表示开关选择器类，在电气电路中，单字母优先选用。

1．1．5较复杂分立元件模拟电子线路的安装与调试1．1．5—01：按图安装和调试如下互补对称式OTL电路。

准备要求：续表(1)装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

(2)在规定时间内，按图纸的要求进行正确熟练地安装，正确连接仪器与仪表，能正确进行调试。

(3)正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

(4)考核注意事项：①满分40分，考试时间120分钟。

②安全文明操作。

1．1．5-02：按图安装和调试如下声控开关电路。

图1.1.5-02考核要求：(1)装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

(2)在规定时间内，按图纸的要求进行正确熟练地安装，正确连接仪器与仪表，能正确进行调试。

(3)正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

(4)考核注意事项：①满分40分，考试时间120分钟。

②安全文明操作。

1.1.5-03：按图安装和调试如下准互补乙类功放电路。

考核要求：(1)装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

(2)在规定时间内，按图纸的要求进行正确熟练地安装，正确连接仪器与仪表，能正确进行调试。

(3)正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

(4)考核注意事项：①满分40分，考试时间120分钟。

②安全文明操作。

1．1．6较复杂带集成块模拟电子线路的安装与调试1．1．6-01：按图安装和调试逻辑测试电路。

图1．1．6-01考核要求：(1)装接前要先检查元器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏元器件扣分。

(2)在规定时间内，按图纸的要求进行正确熟练地安装，正确连接仪器与仪表，能正确进行调试。

(3)正确使用工具和仪表，装接质量要可靠，装接技术要符合工艺要求。

(4)考核注意事项：①满分40分，考试时问120分钟。
