发电机知识培训课件xx年xx月xx日CATALOGUE 目录•发电机概述•发电机的选型和使用•发电机的常见故障及处理•发电机的应用场景与选型•发电机的环保与安全问题•发电机的未来发展与新技术01发电机概述定义发电机是将机械能转换为电能的大型电气设备。
分类水轮发电机、汽轮发电机、风力发电机等。
定义与分类•原理：基于法拉第电磁感应定律，通过原动机驱动发电机转子旋转，使发电机中的导线在磁场中切割磁力线，从而产生感应电动势，实现电能转换。
工作原理简介主要组成部分转子是发电机的旋转部分，由铁芯和励磁绕组组成，用于产生磁场。
转子定子冷却系统控制系统定子是不动的部分，由铁芯和线圈组成，用于产生电场。
用于将发电机运行过程中产生的热量散发出去，保持发电机正常运行。
用于控制发电机的启动、停止、保护等操作。
02发电机的选型和使用1选型要素23选择功率因素较高的发电机，以提高电力系统的效率。
功率因素考虑发电机的防护等级，以适应不同的工作环境。
防护等级选择噪音水平较低的发电机，以减少对周围环境和工作人员的干扰。
噪音水平03维护保养定期对发电机进行维护保养，包括更换机油、空气滤清器、燃油滤清器等。
使用注意事项01安装环境确保发电机安装在通风良好、远离易燃易爆物品和磁场干扰的地方。
02操作规程严格遵守操作规程，定期检查机油、冷却液和电池等关键部件。
维护保养规程每周或每月检查发电机外表是否清洁、有无渗漏等现象。
定期检查定期清理发电机的表面和内部部件，并润滑运转部件。
清理与润滑根据实际情况更换机油和空气滤清器，以保持发电机正常运转。
更换机油和滤清器对钢铁部件进行防锈与防腐处理，以延长发电机的使用寿命。
防锈与防腐03发电机的常见故障及处理由于发电机内部机械部件损坏、松动或磨损等原因导致。
机械故障由于发电机电气元件、线路或控制系统故障导致。
电气故障由于发电机液体介质泄漏、过热或冷却系统堵塞等原因导致。
液力故障故障类型及原因常见故障排除方法电气故障排除检查发电机电气元件、线路及控制系统，修复故障部分，必要时进行更换。
发电机组培训试用教材（某公司内部教材）发电机组培训试用教材目录一、发电机组设施的认知和相关说明 3 （一）CAT275机型（二）CAT300F机型（三）CAT奥林匹克GEH275机型（四）CAT1250F发电机组（五）帕金斯800KW发电机（六）帕金斯P50E1发电机组二、CAT发电机的部分构件和系统11（一）发动机系统（二）发动机部件（三）发电机（四）发电机系统三、CAT发电机组的常识17四、发电机组常识补充五、操作规程和相关制度一、发电机组设施的认知和相关说明2327（一）CAT275机型外观说明 1）机组正面2）机组背面3）控制器面板排烟管道高压油管柴油压力表回油管柴油细滤清器手动排空泵柴油粗滤清器发电机运行时电池充电发电机机油排油阀电子调速器电子调速器连杆启动马达启动马达热保护器油水分离器加注柴油管道油表油水分离器排水口水温传感器空气滤清器水箱排水阀转速传感器机油滤清器机油压力传感器电池柴油储存箱转速传感器机油加注口机油尺（二）CAT300F 机型外观说明1）机组正面2）机组背面控制面板指示灯电压、频率、电流显示屏机油压过低指示紧急停机指示冷却液温度过高指示超速指示冷却液液位低指示启动失败、曲柄空转指示故障报警报警器指示电池电压、油压、水温、运行时间和转速显示相序（上显示屏）选择下显示屏选择油水分离器排水阀输出频率调整控制面板指示灯开关输出电压调整停止位置紧急停机开关延时停机位置自动启动位置启动转换开关手动启动位置油水分离器进气阀油水分离器柴油压力表柴油细滤清器转速传感器手动排空泵柴油粗滤清器机油排油阀柴油回油管油表柴油储油箱柴油出油管油箱盖启动电机热保护器启动继电器启动电机柴油电磁阀3）控制器面板与275机型基本相同（没有频率调节）在此不再叙述。
（三）CAT 奥林匹克GEH275机型外观说明 1）机组正面2）机组背面空气滤清器水温传感器机油加注口转速传感器机油压力传感器机油油尺机油滤清器空气滤清器继电器控制箱电池组油水分离器排水口油水分离器启动继电器启动马达油箱盖回油管油表控制模块柴油出油管调整模块柴油滤清器柴油泵水温传感器手动排空泵机油压力传感器机油尺机油排油口3）控制器面板（四）CAT1250F 发电机组水温传感器空气滤清器检测器排烟管电球转速传感器发电机运行电池充电发电机冷却水过滤器阀门冷却水过滤器入油管柴油储油箱运行查阅按钮市电指示发电指示低油压故障手动状态公共报警自动状态显示屏启动按钮自动按钮市电停止急停开关手动按钮停止按钮外观说明1）机组图2）控制器面板（五）帕金斯800KW 发电机回油管排烟管道空气滤清器机油加注口手动转轴螺帽机油尺地线接点柴油粗滤清器油水分离器柴油泵发电时电池充电发电机紧急停机把手电压、频率、功率、电流显示屏控制面板指示灯停止位置启动转换开关自动位置延时停机位置手动位置频率输出调节输出电压调节控制面板指示灯开关急停开关电池电压、油压、水温、油温、运行时间和转速显示下显示屏选择交流仪表电源仪表报警器指示故障停机指示？？启动失败、曲柄空转指示超速指示冷却液温度过高指示发电机停止机油压过低指示外观说明 1）机组正面2）机组背面3）控制面板空气滤清器检测器空气滤清器机油加注口机油滤清器启动马达启动继电器开关柴油回油管机油排油口电池组紧急停机把手机油泵发电时电池充电发电机柴油泵机油尺柴油滤清器？电加热器柴油滤清器排油口柴油入油管排烟管水温传感器转速传感器机油压力传感器（六）帕金斯P50E1发电机组外观说明1）机组正面2）机组背面模式调整按钮显示屏（转速、油压、水温等信息）菜单选择显示屏信息查阅显示屏信息查阅输入按钮合闸/分闸按钮消音按钮故障复位按钮停止按钮启动按钮模式调整按钮？水温表机油压力表转速表指示灯排烟管空气滤清器检测器空气滤清器保险管输出电源主线控制线调节器启动马达转速传感器柴油表柴油储油箱柴油输出管油水分离器排水口油水分离器启动继电器手动油泵发电时电池充电发电机电池组3）控制面板二、CAT 发电机的部分构件和系统高压油管汽缸盖调节器机油滤清器回油管机油尺机油压力传感器柴油滤清器柴油泵输出断路器电压表频率表电流表电压显示相位调节运行时间电流显示相位调节水温表电池电压机油压力表急停开关控制柜门锁转换开关自动位置运行位置停止位置？超速/停机显示低油压故障指示高水温故障指示启动故障显示（一）发动机部件1、主机2、基本部件1）缸体2）活塞3）上下止点4）速度传感器5）压力传感器6）温度传感器7）模拟传感器（二）发动机系统1、燃油系统2、进排气系统3、冷却系统4、润滑系统（三）发电机（四）发电机系统1、调压系统三、CAT发电机组的常识（一）发电机结构：1.充电机2.发动机电控器3.预润滑马达4.起动马达5.起动马达6.电阻器7.充电机断路器8.后冷却器温度传感器9.大气压力传感器10.曲轴箱压力传感器11.发动机电控器(ECM)断路器12.发动机冷却液温度传感器13. 已过滤机油压力传感器14. 未过滤机油压力传感器15.发动机正时\转速传感器16.燃油滤清器压力传感器(已过滤) 17.燃油滤清器压力传感器(未过滤) 18.左排气温度传感器19.左涡轮增压进气压力传感器20.右排气温度传感器21.右涡轮增压进气压力传感器22.涡轮增压气输入压力传感器23.空气关断电磁阀(左,选配件)24.空气关断电磁阀(右,选配件) 25.喷油器电磁阀26.辅助起动电磁阀27.辅助起动电磁阀28.预润滑压力开关(选配件)（二）柴油机和汽油机的比较1、燃烧室：大部分柴油机燃烧室顶上有成形的燃烧室。

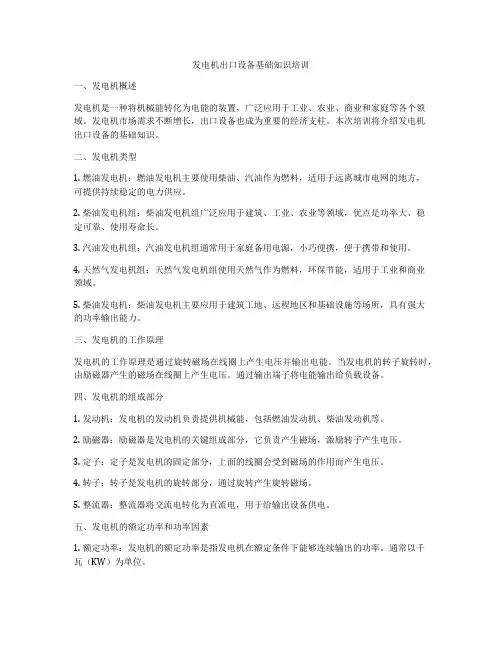

发电机出口设备基础知识培训一、发电机概述发电机是一种将机械能转化为电能的装置，广泛应用于工业、农业、商业和家庭等各个领域。
发电机市场需求不断增长，出口设备也成为重要的经济支柱。
本次培训将介绍发电机出口设备的基础知识。
二、发电机类型1. 燃油发电机：燃油发电机主要使用柴油、汽油作为燃料，适用于远离城市电网的地方，可提供持续稳定的电力供应。
2. 柴油发电机组：柴油发电机组广泛应用于建筑、工业、农业等领域，优点是功率大、稳定可靠、使用寿命长。
3. 汽油发电机组：汽油发电机组通常用于家庭备用电源，小巧便携，便于携带和使用。
4. 天然气发电机组：天然气发电机组使用天然气作为燃料，环保节能，适用于工业和商业领域。
5. 柴油发电机：柴油发电机主要应用于建筑工地、远程地区和基础设施等场所，具有强大的功率输出能力。
三、发电机的工作原理发电机的工作原理是通过旋转磁场在线圈上产生电压并输出电能。
当发电机的转子旋转时，由励磁器产生的磁场在线圈上产生电压。
通过输出端子将电能输出给负载设备。
四、发电机的组成部分1. 发动机：发电机的发动机负责提供机械能，包括燃油发动机、柴油发动机等。
2. 励磁器：励磁器是发电机的关键组成部分，它负责产生磁场，激励转子产生电压。
3. 定子：定子是发电机的固定部分，上面的线圈会受到磁场的作用而产生电压。
4. 转子：转子是发电机的旋转部分，通过旋转产生旋转磁场。
5. 整流器：整流器将交流电转化为直流电，用于给输出设备供电。
五、发电机的额定功率和功率因素1. 额定功率：发电机的额定功率是指发电机在额定条件下能够连续输出的功率。
通常以千瓦（KW）为单位。
2. 功率因素：功率因素是描述发电机输出电能质量的重要指标，通常表示为功率因数（PF）。
功率因素的数值在0到1之间，数值越接近1，电能质量越好。
六、发电机的常见故障及解决方法1. 发电机无输出：a. 检查发电机是否连接良好。
b. 检查发动机的燃料供应是否正常。
发电机培训资料发电机是一种能够将机械能转化为电能的设备，广泛应用于各个领域。
为了能够正常地运行和维护发电机，进行发电机培训是非常必要的。
本文将提供一些发电机培训资料，帮助您了解发电机的基本原理、运行维护和故障排除等方面的知识。
一、发电机的基本原理1. 发电机的工作原理：了解发电机是如何将机械能转化为电能的，通过感应法则和右手定则的解释，让学员深入了解发电机的基本工作原理。
2. 发电机的构造：详细介绍发电机的结构和组成部分，包括转子、定子、励磁系统等，以便学员能够对发电机的整体结构和各个部件的功能有一个全面的了解。
3. 发电机的类型：介绍常见的发电机类型，包括交流发电机和直流发电机等，了解它们的不同特点和适用范围。
二、发电机的运行维护1. 发电机的启动和停机：介绍发电机的启动和停机步骤，包括机械启动和电启动等，让学员了解如何正确操作发电机的启停过程。
2. 发电机的运行参数监测：介绍发电机运行过程中需要监测的参数，包括电压、电流、转速、温度等，以便及时发现并解决运行异常问题。
3. 发电机的维护保养：详细介绍发电机的定期维护工作，包括清洁、润滑、紧固等，帮助学员掌握正确的发电机维护方法，延长发电机的使用寿命。
三、发电机故障排除1. 发电机故障的分类：介绍常见的发电机故障类型，包括电气故障、机械故障和控制故障等，帮助学员对故障进行分类和理解。
2. 发电机故障诊断：详细介绍发电机故障的诊断步骤和方法，包括观察、测量和分析等，让学员能够准确地判断发电机故障的原因和解决方案。
3. 发电机故障的修复：介绍发电机故障修复的基本原则和注意事项，包括更换零配件、调整电气连接等，帮助学员进行故障排除和修复工作。
四、发电机的安全操作1. 发电机的安全操作规程：介绍发电机的安全操作规程和注意事项，包括接地、防护措施和操作流程等，帮助学员在操作发电机时遵守安全规定，确保人身安全和设备正常运行。
2. 发电机的安全设施：介绍发电机常见的安全设施，包括漏电保护器、过电压保护器和接地保护装置等，让学员了解并正确使用这些设施，预防事故的发生。
