直流无刷电机原理及应用

无刷直流电机的原理及正确的使用方法无刷直流电机（Brushless DC motor，简称BLDC）是一种采用电子换向器换向的直流电机。

相比传统的有刷直流电机，BLDC电机具有更高的效率、更长的寿命和更少的维护需求。

下面将介绍BLDC电机的原理及正确的使用方法。

一、无刷直流电机的工作原理无刷直流电机由电机主体、电子换向器和控制电路组成。

电机主体包括固定部分（定子）和旋转部分（转子）。

定子上安装有若干绕组，每个绕组都与电子换向器相连。

电子换向器通过检测转子位置，并将适当的电流传送到绕组上，以形成旋转磁场。

转子感应到旋转磁场后，会根据斯托克定律转动。

无刷直流电机的电子换向器是一个复杂的电路系统，它通过检测转子位置来实现精确的换向。

检测转子位置的常用方法有霍尔效应、光电传感器、电感传感器等。

根据检测到的转子位置，电子换向器会以正确的顺序和适当的时机驱动绕组工作，从而实现连续的旋转。

二、无刷直流电机的正确使用方法1.供电电压：无刷直流电机具有特定的工作电压范围，应确保供电电压在该范围内。

如果供电电压过高，会导致电机过载甚至烧毁。

如供电电压过低，则会影响电机的性能和扭矩输出。

2.控制电路：无刷直流电机需要通过控制电路控制电流和实现换向。

因此，应使用正确的控制电路来驱动BLDC电机。

控制电路的选择应根据电机的额定电流和电压进行。

3.保护措施：为了延长无刷直流电机的寿命，应采取适当的保护措施。

例如，可以在电机上安装过压保护、过流保护和过温保护等设备，以防止电机受到损坏。

4.换向算法：无刷直流电机的换向算法对其性能和效率有很大的影响。

应根据电机的工作要求和特性选择合适的换向算法。

常见的换向算法有霍尔传感器换向、电流反电动势（Back EMF）换向等。

5.轴承和润滑：轴承是无刷直流电机中常见的易损件。

应定期检查轴承的状态，并进行润滑维护。

适当的润滑可以减少摩擦和磨损，提高电机的效率和寿命。

6.散热措施：无刷直流电机在长时间工作时会产生一定的热量。

无刷直流电机原理1. 引言无刷直流电机（Brushless DC Motor，简称BLDC）是一种通过电子器件控制转子上的永磁体与定子上的线圈之间的磁场相互作用来实现电能转变为机械能的装置。

相比传统的有刷直流电机（Brushed DC Motor），无刷直流电机具有结构简单、寿命长、转速范围广、效率高等优点，广泛应用于工业、家用电器、交通工具等领域。

本文将详细解释无刷直流电机的基本原理，包括其结构组成、工作原理和控制方式。

2. 结构组成无刷直流电机主要由转子和定子两部分组成。

•转子：转子是由永磁体组成的，并且通常采用多极结构。

每个极对应一个磁极，可以是南极或北极。

转子通常采用铁芯材料制造，以提高磁导率和减小磁阻。

在转子上还安装了传感器，用于检测转子位置和速度。

•定子：定子是由线圈组成的，并且通常采用三相对称结构。

每个线圈都由若干匝导线绕制而成，形成一个线圈组。

定子通常采用硅钢片或铁氟龙等绝缘材料进行绝缘和支撑。

3. 工作原理无刷直流电机的工作原理基于磁场相互作用和电磁感应。

•磁场相互作用：当定子上的线圈通电时，会产生一个磁场。

根据安培定律，这个磁场会与转子上的永磁体产生相互作用，使转子受到力的作用而旋转。

因为转子上的永磁体是多极结构，所以在不同位置上受到的力也不同，从而形成了旋转运动。

•电磁感应：在无刷直流电机中，通常使用霍尔传感器来检测转子位置和速度。

霍尔传感器可以检测到转子上的永磁体所在位置，并通过控制器将这些信息反馈给电机驱动器。

根据这些信息，电机驱动器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。

4. 控制方式无刷直流电机的控制方式主要有两种：传感器驱动和传感器无刷。

•传感器驱动：这种控制方式需要使用霍尔传感器等装置来检测转子位置和速度。

通过采集到的转子信息，控制器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。

这种控制方式具有高精度和高效率的特点，但需要额外的传感器装置。

直流无刷电动机工作原理与控制方法直流无刷电动机（Brushless DC Motor，简称BLDC）是一种基于电磁力作用实现机械能转换的电机。

与传统的有刷直流电动机相比，BLDC 电机不需要传统的用于换向的有刷子和槽型换向器，具有寿命长、效率高和维护方便等优点。

BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。

BLDC电动机的工作原理如下：1.结构组成：BLDC电动机主要由转子、定子和传感器组成。

2.定子：定子是由硅钢片叠压而成，上面布置有若干个线圈，通电后产生磁场。

3.转子：转子上布置有磁铁，组成多个极对，其中每个极对由两个磁体构成。

4.传感器：BLDC电机中通常搭配有霍尔传感器或者编码器，用于检测转子位置，实现无刷电机的精确控制。

BLDC电动机的控制方法如下：1.转子位置检测：通过霍尔传感器或编码器检测转子位置，以便控制电机的相电流通断和电流方向。

2.电流控制：根据转子位置信息，利用控制算法控制电机的相电流，将电流引导到正确的相位上以实现电机的转动。

3.电压控制：根据电机转速需求，控制电机的进给电压，调整电机转速。

4.速度控制：通过调整电机的进给电压和相电流，使电机达到所需的速度。

5.扭矩控制：通过控制电机的相电流大小，控制电机的输出扭矩。

BLDC电机的控制可以分为开环控制和闭环控制两种方式：1.开环控制：根据电机的数学模型和控制算法，在事先给定的速度范围内，根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。

开环控制简单，但无法实现高精度的转速和位置控制。

2.闭环控制：通过传感器实时检测转子位置和速度，在控制算法中进行比较，调整相电流和电压，使电机输出所需的速度和扭矩。

闭环控制可以实现高精度的转速和位置控制，但相对于开环控制，需要更多的硬件和软件支持。

总结起来，BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。

在控制方法上，可以采用开环控制或闭环控制，根据具体应用的需求选择合适的控制方式。

5kw直流无刷电机5kW直流无刷电机是一种高效率、高功率输出的电机，广泛应用于工业生产和家用电器领域。

本文将从电机原理、结构特点、应用场景等方面介绍5kW直流无刷电机的相关知识。

一、电机原理直流无刷电机是一种将直流电能转化为机械能的设备。

其工作原理基于电磁感应和霍尔效应。

电机内部由定子和转子两部分组成。

定子上绕有若干个线圈，通过电流激励形成磁场。

转子上的永磁体则产生磁场，与定子磁场相互作用产生力矩，从而驱动转子旋转。

二、结构特点1.永磁体：5kW直流无刷电机采用高磁能积永磁体，具有较大的磁场强度和稳定性，能够提供充足的转矩和功率输出。

2.定子线圈：定子线圈采用优质导线，绕制工艺精湛，能够承受较大的电流和温度，保证电机的高效运行。

3.转子结构：转子采用铁芯和永磁体的复合结构，能够提高转子的刚度和磁场分布均匀性，减小电机的振动和噪音。

4.轴承系统：5kW直流无刷电机采用高精度轴承，能够承受较大的径向和轴向载荷，保证电机的平稳运行和长寿命。

三、应用场景1.工业生产：5kW直流无刷电机常用于机床、风力发电机组、压缩机等设备中。

其高功率输出和高效率特点，能够满足工业生产对动力设备的要求。

2.家用电器：5kW直流无刷电机广泛应用于家用电器领域，如空调、洗衣机、电冰箱等。

其高效率和低噪音特点，能够提供稳定可靠的动力支持，提升家电的性能和使用寿命。

3.新能源领域：随着新能源的快速发展，5kW直流无刷电机在电动汽车、无人机等领域的应用也日益增多。

其高功率输出和高效能转换特点，能够提供可靠的动力支持，推动新能源技术的发展。

四、发展趋势随着科技的进步和需求的不断增长，5kW直流无刷电机在未来将继续发展壮大。

以下是几个发展趋势：1.高效率：未来的5kW直流无刷电机将更加注重提高转换效率，降低能量损耗，以满足节能环保的需求。

2.智能化：随着人工智能技术的发展，5kW直流无刷电机将趋向于智能化控制，实现自动化运行和优化控制。

电机控制技术《直流无刷电机的基本结构及工作原理和应用》直流无刷电机的基本结构及工作原理和应用一、直流无刷电机的工作原理直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响： N=120．f / P。

在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。

也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

直流无刷驱动器包括电源部及控制部如图 (1) ：电源部提供三相电源给电机，控制部则依需求转换输入电源频率。

电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果输入是交流电就得先经转换器(converter)转成直流。

不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器 (inverter)转成3相电压来驱动电机。

换流器(inverter)一般由6个功率晶体管(Q1～Q6)分为上臂(Q1、Q3、Q5)/下臂 (Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。

控制部则提供PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。

直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制，所以电机内部装有能感应磁场的霍尔传感器(hall- sensor)，做为速度之闭回路控制，同时也做为相序控制的依据。

但这只是用来做为速度控制并不能拿来做为定位控制。

图一：直流无刷驱动器包括电源部及控制部要让电机转动起来，首先控制部就必须根据hall-sensor感应到的电机转子目前所在位置，然后依照定子绕线决定开启(或关闭)换流器 (inverter)中功率晶体管的顺序，如下（图二） inverter中之AH、BH、CH(这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管)，使电流依序流经电机线圈产生顺向(或逆向)旋转磁场，并与转子的磁铁相互作用，如此就能使电机顺时/逆时转动。

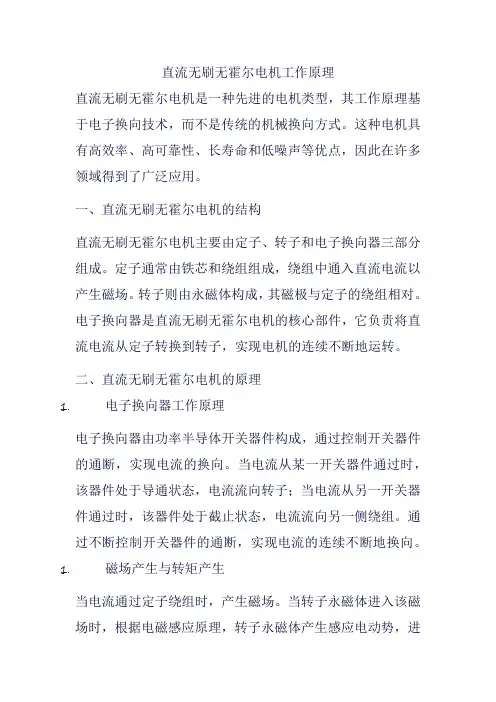

直流无刷无霍尔电机工作原理直流无刷无霍尔电机是一种先进的电机类型，其工作原理基于电子换向技术，而不是传统的机械换向方式。

这种电机具有高效率、高可靠性、长寿命和低噪声等优点，因此在许多领域得到了广泛应用。

一、直流无刷无霍尔电机的结构直流无刷无霍尔电机主要由定子、转子和电子换向器三部分组成。

定子通常由铁芯和绕组组成，绕组中通入直流电流以产生磁场。

转子则由永磁体构成，其磁极与定子的绕组相对。

电子换向器是直流无刷无霍尔电机的核心部件，它负责将直流电流从定子转换到转子，实现电机的连续不断地运转。

二、直流无刷无霍尔电机的原理1.电子换向器工作原理电子换向器由功率半导体开关器件构成，通过控制开关器件的通断，实现电流的换向。

当电流从某一开关器件通过时，该器件处于导通状态，电流流向转子；当电流从另一开关器件通过时，该器件处于截止状态，电流流向另一侧绕组。

通过不断控制开关器件的通断，实现电流的连续不断地换向。

1.磁场产生与转矩产生当电流通过定子绕组时，产生磁场。

当转子永磁体进入该磁场时，根据电磁感应原理，转子永磁体产生感应电动势，进而产生感应电流。

这个感应电流与定子磁场相互作用，产生转矩，推动转子转动。

随着转子的转动，转子永磁体与定子绕组之间的相对位置发生变化，导致磁场分布和感应电动势的变化，从而改变转矩的方向。

1.位置检测与控制为了实现电机的连续不断地运转，需要检测转子的位置并控制开关器件的通断。

通常采用光电编码器或霍尔传感器等位置检测装置来检测转子的位置。

根据转子位置信号，控制电路决定开关器件的通断顺序，从而实现电机的连续不断地运转。

三、直流无刷无霍尔电机的优点1.高效率：由于采用电子换向技术，避免了传统机械换向方式中的摩擦损耗和磁滞损耗，提高了电机的效率。

2.高可靠性：由于没有机械摩擦和磨损，电机的寿命大大延长。

同时，由于电子换向器的控制精度高，电机的运行稳定性也得到了提高。

3.低噪声：由于没有机械摩擦和撞击，电机的噪声较低。

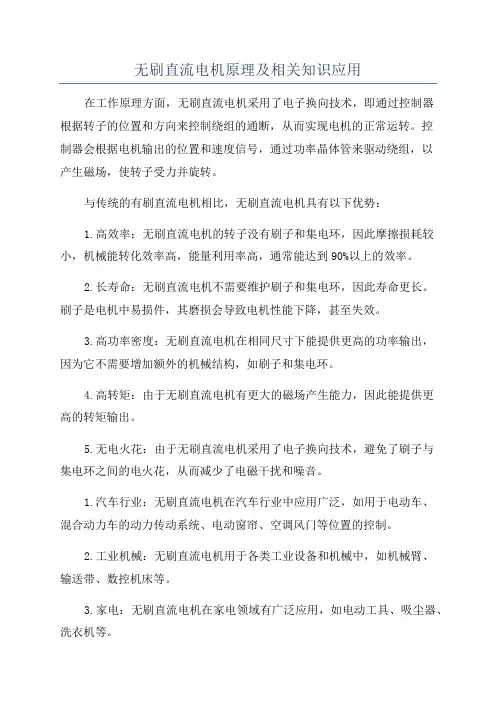

无刷直流电机原理及相关知识应用在工作原理方面，无刷直流电机采用了电子换向技术，即通过控制器根据转子的位置和方向来控制绕组的通断，从而实现电机的正常运转。

控制器会根据电机输出的位置和速度信号，通过功率晶体管来驱动绕组，以产生磁场，使转子受力并旋转。

与传统的有刷直流电机相比，无刷直流电机具有以下优势：1.高效率：无刷直流电机的转子没有刷子和集电环，因此摩擦损耗较小，机械能转化效率高，能量利用率高，通常能达到90%以上的效率。

2.长寿命：无刷直流电机不需要维护刷子和集电环，因此寿命更长。

刷子是电机中易损件，其磨损会导致电机性能下降，甚至失效。

3.高功率密度：无刷直流电机在相同尺寸下能提供更高的功率输出，因为它不需要增加额外的机械结构，如刷子和集电环。

4.高转矩：由于无刷直流电机有更大的磁场产生能力，因此能提供更高的转矩输出。

5.无电火花：由于无刷直流电机采用了电子换向技术，避免了刷子与集电环之间的电火花，从而减少了电磁干扰和噪音。

1.汽车行业：无刷直流电机在汽车行业中应用广泛，如用于电动车、混合动力车的动力传动系统、电动窗帘、空调风门等位置的控制。

2.工业机械：无刷直流电机用于各类工业设备和机械中，如机械臂、输送带、数控机床等。

3.家电：无刷直流电机在家电领域有广泛应用，如电动工具、吸尘器、洗衣机等。

4.医疗设备：无刷直流电机在医疗设备中用于医疗成像装置、手术机械等。

5.军事领域：无刷直流电机在军事装备中也有应用，如导弹和无人机等。

总之，无刷直流电机凭借其高效率、长寿命、高功率密度和高转矩等优势在各个领域中有广泛应用。

随着技术的不断进步和创新，无刷直流电机的性能将会越来越好，应用范围也会进一步扩大。

直流无刷电机基本原理
1什么是无刷直流电机
无刷直流电机（Brushed DC Motors）是一种经典的电动机，也是最常用的一种电动机。

无刷直流电机（Direct Current Motors）可以使产品运转并实现控制，它一般被用在家用电器、品牌折叠摩托车、电子游戏机、自动售货机、钻头等各类主动势机械上。

2无刷直流电机的基本原理
无刷直流电机可以把电能转换成机械能来实现转动，且能把转动结果反馈给控制系统，所以可以实现转动的控制，主要依靠电磁作用，从而实现无传动机构的转动。

无刷直流电机的内部结构是有磁极的永磁和带有铁心的旋转子构成的。

当外部通过端子接入电源，从而引起电磁感应产生旋转力，进而将机械动能传递给轴心。

此外，电流改变时，也可以改变转动角度，完成控制。

3无刷直流电机的优点
无刷直流电机是工业自动化应用中简易实用的一种传动机械机型，它有几个优点：它可以无极性调速，不需要复杂的调速装置，并可启动、停止和正反转；它可以实现低速多台联合的批量化操作；它具有极高的效率，可以使用效率相对比较高的驱动器；它可以操纵灵巧，完美满足传动系统的非常苛刻的要求。

无刷直流电机也有一些缺点，但是无刷直流电机依然成为机器人工业发展领域中电动机实用性应用最广泛、功能最强大的一种电动机。

直流无刷电机原理及驱动技术直流无刷电机（Brushless DC Motor，简称BLDC）是一种以电子换向的方式驱动的电机。

相对于传统的有刷直流电机，无刷直流电机具有更高的效率、更低的能量损耗、更长的寿命和更高的输出功率等优点，因此在许多应用领域得到了广泛应用。

直流无刷电机的工作原理比较复杂，它的转子由一组磁钢组成，分布在转子的外围，并以等间距排列。

在转子的外围，固定了一组电磁铁使得它们的磁极排列和磁铁相互间隔的磁极相对应。

电机通过控制器产生的脉冲信号，控制转子磁极的磁场的极性和强度。

当转子的磁场与电磁铁的磁场产生的磁力相互作用时，就会产生力矩推动转子旋转。

为了控制无刷电机的旋转方向和速度，需要使用电子换向技术。

电子换向可以通过测量转子位置并实时调整电流来实现。

电子换向通常通过三相电流反馈控制来实现。

这意味着需要三个传感器来测量电机的电流，并通过调整电流来实现换向控制。

无刷直流电机的驱动技术有多种，其中最常见的是基于PWM调制的驱动技术。

PWM调制将直流电源与电机连接，并以一定的频率调制电源电压，控制电机的运转速度和力矩。

这种驱动方式能够提高电机的效率，并减少能量损失。

此外，也可以使用传统的定向控制器来实现无刷电机的驱动，通过测量转子位置并控制定子线圈的电流来实现精确的转子控制。

在应用中，无刷电机的驱动技术还可以根据具体的需求进行调整。

例如，使用传感器和反馈控制器来实现闭环控制，可以提高驱动系统的响应速度和稳定性。

此外，还可以使用无传感器的反电动势控制技术，通过测量电机绕组的电流反电动势来测量转子位置，从而实现换向控制。

总之，直流无刷电机通过电子换向和驱动技术，实现了高效、低能耗、长寿命和高输出功率的特点。

在各种应用领域，比如磁盘驱动器、家用电器、汽车等，无刷电机都发挥了重要的作用。

进一步的研究和发展无刷直流电机驱动技术，可以进一步提高其性能，推动其应用范围的拓展。
