直流无刷电机原理及驱动技术

无刷直流电机驱动电路的实现方法文章标题：无刷直流电机驱动电路的实现方法导言:无刷直流电机具有高效、低噪声和长寿命等优点，广泛应用于工业自动化、电动车辆和家用电器等领域。

然而，为了实现无刷直流电机的高效运行，需要一个可靠而高效的驱动电路。

本文将介绍无刷直流电机驱动电路的实现方法，并探讨其中的关键技术和设计要点。

一、无刷直流电机驱动电路的基本原理无刷直流电机驱动电路是通过控制电机的相序和电流来实现电机的运转。

它主要由功率电子器件、控制电路和电源组成。

其中，功率电子器件用于控制电流的开关和调节，控制电路用于检测电机的位置和速度，并控制功率电子器件的工作。

电源则提供所需的电能。

二、无刷直流电机驱动电路的实现方法1. 直流电压源驱动法直流电压源驱动法是最简单、成本最低的无刷直流电机驱动方法之一。

它通过将电压源直接连接到电机的相，通过调节电压的极性和大小来控制电机的运转。

然而，由于缺乏对电机位置和速度的准确检测和控制，其控制性能较差，适用于一些简单的应用场景。

2. 舵机驱动法舵机驱动法通过使用传感器检测电机的位置和速度，并根据检测结果控制功率电子器件的工作，实现对电机的精确控制。

该方法通常包括位置传感器、速度传感器和控制模块。

然而，由于传感器的引入增加了系统的复杂性和成本，对传感器的精度和稳定性要求较高。

3. 无传感器驱动法无传感器驱动法是一种最为常用和成熟的无刷直流电机驱动方法。

它通过使用反电动势（Back EMF）来检测电机的位置和速度，并根据检测结果来控制功率电子器件的工作。

该方法不仅降低了系统的复杂性和成本，还提高了系统的可靠性和稳定性。

然而，由于反电动势的检测较为困难，需要一套复杂的算法和控制策略。

三、无刷直流电机驱动电路的关键技术1. 电子换向技术无刷直流电机的运转需要按照一定的相序来进行，电子换向技术是实现相序控制的关键。

它通过控制功率电子器件的工作来改变电流的方向和大小，从而实现电机的正常运转。

无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转，无需刷子与换向器来调整磁场方向的电机。

它具有高效率、高转矩密度、长寿命等优点，被广泛应用于工业、航空航天、交通工具等领域。

二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。

基本原理如下： 1. 无刷直流电机的转子上安装有磁体，称为永磁体，用来产生转子磁场。

2. 定子上绕有若干个线圈，通过电流激励产生定子磁场。

3. 当定子磁场与转子磁场交叉时，产生转矩，使电机转动。

三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时，需要满足以下要求： 1. 高效率：电路应尽可能减少能量的损耗，以提高电机的效率。

2. 稳定性：电路应具有良好的稳定性，能够在各种工作条件下保持电机的正常运行。

3. 可调性：电路应具备可调节转速和转向的功能，以满足不同应用场景的需求。

4. 保护功能：电路应具备过流、过温等保护功能，以确保电机和电路的安全运行。

四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成： 1. 电源模块：提供电机驱动所需的电压和电流。

2. 电流检测模块：用于检测电机驱动电路中的电流情况，保护电机和电路的安全。

3. 电压转换模块：用于将电源提供的电压转换为电机所需的工作电压。

4. 逻辑控制模块：根据输入信号控制电机的转速和转向。

5. 保护模块：监测电机驱动电路的工作状态，当出现异常情况时进行相应的保护。

4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下： 1. 逻辑控制模块接收输入信号，根据信号产生驱动电流的时序。

2. 驱动电流经过电流检测模块后，进入电机的定子线圈。

3. 电机定子线圈中的电流产生定子磁场，与转子磁场交叉产生转矩。

4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。

直流无刷电机的原理
直流无刷电机的原理是基于电磁感应和电子控制技术。

它由定子、转子和电子控制器组成。

1. 定子：定子是电机的固定部分，通常由一组绕制在铁芯上的线圈构成。

定子线圈通过交流或直流电源提供电流，产生磁场。

2. 转子：转子是电机的旋转部分，通常由一组永磁体组成。

通过外加的磁场与定子磁场产生相互作用，驱动转子旋转。

3. 电子控制器：电子控制器是控制电机工作的关键部分。

它监测定子磁场和转子位置的信息，然后根据需求调整电流的方向和大小，使电机保持稳定转速或实现特定的运动控制。

在工作过程中，电子控制器会根据转子位置和速度来切换定子线圈的通电顺序，确保电流在各相线圈之间正确地流动，从而产生一个旋转的磁场。

这个旋转的磁场与转子磁场相互作用，使得转子始终被吸引到下一相线圈的磁力最强的位置，从而保持转子的旋转。

与传统的直流有刷电机相比，直流无刷电机减少了刷子和集电环的摩擦和磨损，提高了电机的效率和寿命。

另外，无刷电机的转子通过永磁体实现磁场，因此转子具有良好的动态响应，能够快速切换磁极，实现高速运动和精确控制。

总结来说，直流无刷电机利用电磁感应和电子控制技术，通过定子线圈和转子永磁体的相互作用，实现电能到机械能的转换。

它具有高效率、长寿命和精确控制等特点，广泛应用于各种领域，如家电、汽车、航空航天等。

直流无刷电机驱动原理直流无刷电机（BLDC）是一种新型的电机，它采用了电子换向技术，相较于传统的有刷直流电机，具有更高的效率、更低的噪音和更长的使用寿命。

在现代工业和家用电器中，直流无刷电机已经得到了广泛的应用，如电动汽车、空调、洗衣机等领域。

本文将介绍直流无刷电机的驱动原理，帮助读者更好地理解和应用这一技术。

直流无刷电机的驱动原理主要包括三个方面，电子换向、PWM调速和闭环控制。

首先，我们来介绍电子换向技术。

传统的有刷直流电机通过机械换向实现电流的反向，而直流无刷电机则通过内置的传感器或者霍尔传感器来检测转子位置，从而实现电子换向。

当转子转动到特定位置时，电机控制器会根据传感器信号来切换电流的方向，使得电机能够持续地旋转。

这种电子换向技术不仅提高了电机的效率，还减少了摩擦和磨损，延长了电机的使用寿命。

其次，PWM调速是直流无刷电机的另一个重要驱动原理。

PWM（脉冲宽度调制）是一种调节电机转速的方法，通过改变电机输入的脉冲宽度和频率来控制电机的转速。

当需要调节电机转速时，控制器会改变PWM信号的占空比，从而改变电机的平均电压和电流，实现电机的调速功能。

这种调速方式不仅响应速度快，而且能够有效地节能减排，符合现代工业对节能环保的要求。

最后，闭环控制是直流无刷电机驱动的关键技术之一。

闭环控制通过传感器实时监测电机的转速和位置，将监测到的信号反馈给控制器，从而实现对电机的精准控制。

在一些对转速和位置要求较高的应用中，闭环控制能够保证电机的稳定性和精度，提高了电机的性能和可靠性。

总之，直流无刷电机的驱动原理涉及到电子换向、PWM调速和闭环控制这三个方面。

通过这些技术手段，直流无刷电机能够实现高效、低噪音、长寿命的工作特性，广泛应用于各个领域。

希望本文能够帮助读者更好地理解直流无刷电机的驱动原理，为相关领域的工程师和技术人员提供参考和借鉴。

电机控制技术《直流无刷电机的基本结构及工作原理和应用》直流无刷电机的基本结构及工作原理和应用一、直流无刷电机的工作原理直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响： N=120．f / P。

在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。

也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

直流无刷驱动器包括电源部及控制部如图 (1) ：电源部提供三相电源给电机，控制部则依需求转换输入电源频率。

电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果输入是交流电就得先经转换器(converter)转成直流。

不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器 (inverter)转成3相电压来驱动电机。

换流器(inverter)一般由6个功率晶体管(Q1～Q6)分为上臂(Q1、Q3、Q5)/下臂 (Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。

控制部则提供PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。

直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制，所以电机内部装有能感应磁场的霍尔传感器(hall- sensor)，做为速度之闭回路控制，同时也做为相序控制的依据。

但这只是用来做为速度控制并不能拿来做为定位控制。

图一：直流无刷驱动器包括电源部及控制部要让电机转动起来，首先控制部就必须根据hall-sensor感应到的电机转子目前所在位置，然后依照定子绕线决定开启(或关闭)换流器 (inverter)中功率晶体管的顺序，如下（图二） inverter中之AH、BH、CH(这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管)，使电流依序流经电机线圈产生顺向(或逆向)旋转磁场，并与转子的磁铁相互作用，如此就能使电机顺时/逆时转动。

直流无刷电机原理及驱动技术直流无刷电机（Brushless DC Motor，简称BLDC）是一种以电子换向的方式驱动的电机。

相对于传统的有刷直流电机，无刷直流电机具有更高的效率、更低的能量损耗、更长的寿命和更高的输出功率等优点，因此在许多应用领域得到了广泛应用。

直流无刷电机的工作原理比较复杂，它的转子由一组磁钢组成，分布在转子的外围，并以等间距排列。

在转子的外围，固定了一组电磁铁使得它们的磁极排列和磁铁相互间隔的磁极相对应。

电机通过控制器产生的脉冲信号，控制转子磁极的磁场的极性和强度。

当转子的磁场与电磁铁的磁场产生的磁力相互作用时，就会产生力矩推动转子旋转。

为了控制无刷电机的旋转方向和速度，需要使用电子换向技术。

电子换向可以通过测量转子位置并实时调整电流来实现。

电子换向通常通过三相电流反馈控制来实现。

这意味着需要三个传感器来测量电机的电流，并通过调整电流来实现换向控制。

无刷直流电机的驱动技术有多种，其中最常见的是基于PWM调制的驱动技术。

PWM调制将直流电源与电机连接，并以一定的频率调制电源电压，控制电机的运转速度和力矩。

这种驱动方式能够提高电机的效率，并减少能量损失。

此外，也可以使用传统的定向控制器来实现无刷电机的驱动，通过测量转子位置并控制定子线圈的电流来实现精确的转子控制。

在应用中，无刷电机的驱动技术还可以根据具体的需求进行调整。

例如，使用传感器和反馈控制器来实现闭环控制，可以提高驱动系统的响应速度和稳定性。

此外，还可以使用无传感器的反电动势控制技术，通过测量电机绕组的电流反电动势来测量转子位置，从而实现换向控制。

总之，直流无刷电机通过电子换向和驱动技术，实现了高效、低能耗、长寿命和高输出功率的特点。

在各种应用领域，比如磁盘驱动器、家用电器、汽车等，无刷电机都发挥了重要的作用。

进一步的研究和发展无刷直流电机驱动技术，可以进一步提高其性能，推动其应用范围的拓展。

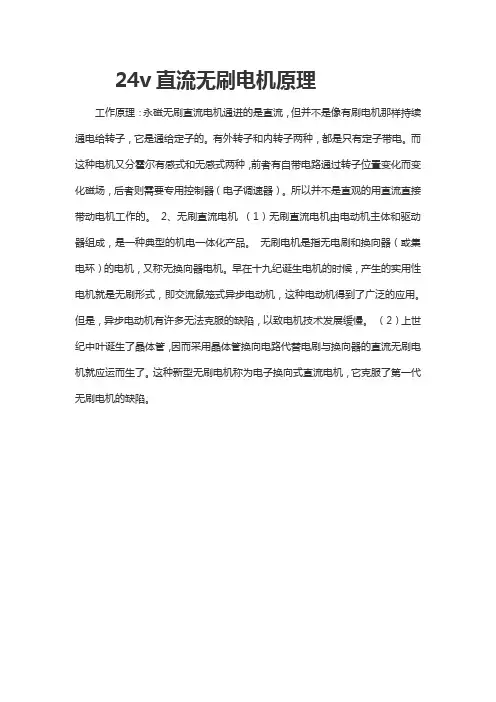

24v直流无刷电机原理
工作原理：永磁无刷直流电机通进的是直流，但并不是像有刷电机那样持续通电给转子，它是通给定子的。

有外转子和内转子两种，都是只有定子带电。

而这种电机又分霍尔有感式和无感式两种，前者有自带电路通过转子位置变化而变化磁场，后者则需要专用控制器（电子调速器）。

所以并不是直观的用直流直接带动电机工作的。

2、无刷直流电机（1）无刷直流电机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

无刷电机是指无电刷和换向器（或集电环）的电机，又称无换向器电机。

早在十九纪诞生电机的时候，产生的实用性电机就是无刷形式，即交流鼠笼式异步电动机，这种电动机得到了广泛的应用。

但是，异步电动机有许多无法克服的缺陷，以致电机技术发展缓慢。

（2）上世纪中叶诞生了晶体管，因而采用晶体管换向电路代替电刷与换向器的直流无刷电机就应运而生了。

这种新型无刷电机称为电子换向式直流电机，它克服了第一代无刷电机的缺陷。

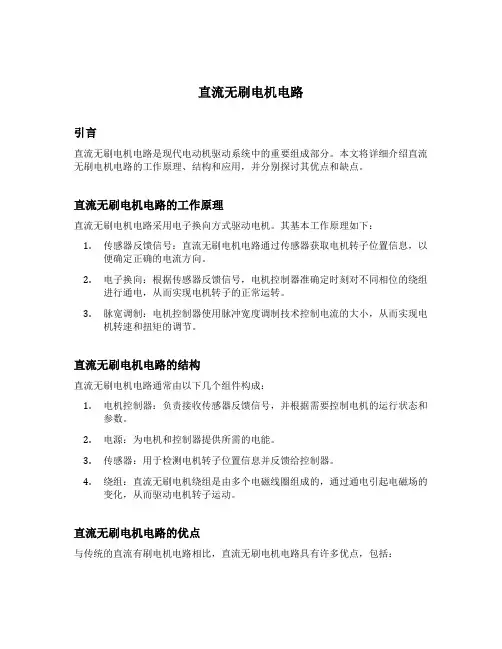

直流无刷电机电路引言直流无刷电机电路是现代电动机驱动系统中的重要组成部分。

本文将详细介绍直流无刷电机电路的工作原理、结构和应用，并分别探讨其优点和缺点。

直流无刷电机电路的工作原理直流无刷电机电路采用电子换向方式驱动电机。

其基本工作原理如下：1.传感器反馈信号：直流无刷电机电路通过传感器获取电机转子位置信息，以便确定正确的电流方向。

2.电子换向：根据传感器反馈信号，电机控制器准确定时刻对不同相位的绕组进行通电，从而实现电机转子的正常运转。

3.脉宽调制：电机控制器使用脉冲宽度调制技术控制电流的大小，从而实现电机转速和扭矩的调节。

直流无刷电机电路的结构直流无刷电机电路通常由以下几个组件构成：1.电机控制器：负责接收传感器反馈信号，并根据需要控制电机的运行状态和参数。

2.电源：为电机和控制器提供所需的电能。

3.传感器：用于检测电机转子位置信息并反馈给控制器。

4.绕组：直流无刷电机绕组是由多个电磁线圈组成的，通过通电引起电磁场的变化，从而驱动电机转子运动。

直流无刷电机电路的优点与传统的直流有刷电机电路相比，直流无刷电机电路具有许多优点，包括：1.高效率：由于电子换向的方式，直流无刷电机电路可以减少能量损耗，提高电机的效率。

2.高转矩密度：直流无刷电机电路可以通过脉宽调制技术实现更高的电流，从而提供更大的转矩。

3.长寿命：由于无刷电机电路不需要刷子和集电环，因此减少了机械磨损和摩擦，从而延长了电机的使用寿命。

4.低噪音：直流无刷电机电路没有电刷的摩擦和火花，因此噪音更低。

直流无刷电机电路的缺点尽管直流无刷电机电路具有许多优点，但也存在一些缺点，包括：1.复杂性：直流无刷电机电路相对于有刷电机电路更为复杂，需要更先进的控制算法和更高的技术要求。

2.成本：直流无刷电机电路的制造和维修成本较高，因为其复杂性和需要使用专用材料和技术。

直流无刷电机电路的应用直流无刷电机电路广泛应用于各个领域，包括但不仅限于：1.电动工具：直流无刷电机电路可用于驱动电动锤、电动钻等电动工具，提供高效、可靠的动力输出。

直流无刷电机的工作原理直流无刷电机是一种使用电子换向技术的电动机，它通过电子控制器来实现换向，而不需要使用传统的机械换向装置。

直流无刷电机具有高效率、低噪音、高功率密度和长寿命的优点，因此在许多应用中得到了广泛的应用，包括家用电器、工业机械、电动汽车等领域。

直流无刷电机的工作原理可以分为电磁学原理和电子控制原理两个方面来解释。

首先，我们来看一下电磁学原理。

电磁学原理：直流无刷电机的核心部件是转子和定子。

转子上安装有永磁体，定子上安装有电磁绕组。

当定子绕组通电时，产生的磁场会与转子上的永磁体磁场相互作用，从而产生电磁力，驱动转子转动。

在传统的直流电机中，换向是通过机械换向器实现的，而在无刷电机中，换向是通过电子控制器来实现的。

电子控制原理：直流无刷电机的电子控制器采用了先进的功率半导体器件，如MOSFET、IGBT等，以及先进的数字信号处理器（DSP）或微控制器（MCU）来实现换向控制。

电子控制器根据转子位置和转速信息，精确地控制定子绕组的电流，从而实现换向。

换向时，电子控制器会根据转子位置和转速信息，精确地控制定子绕组的电流，使得电机保持稳定的转速和转矩输出。

这种电子换向技术不仅可以提高电机的效率和动态响应，还可以减小电机的尺寸和重量。

总结起来，直流无刷电机的工作原理是通过电磁学原理和电子控制原理相结合来实现的。

电磁学原理是指利用电磁感应原理来产生电磁力，从而驱动电机转动；电子控制原理是指利用先进的电子控制技术来实现换向控制，从而提高电机的效率和性能。

这种先进的电机技术已经在许多领域得到了广泛的应用，并且随着电子技术的不断发展，直流无刷电机将会有更广阔的应用前景。

无刷直流电机的关键技术及应用一、无刷直流电机系统结构无刷直流电机是一种具有高效、低噪音、长寿命等优点的电机，广泛应用于各种领域。

其系统结构主要包括定子、转子、传感器和控制系统等部分。

定子由铁芯和绕组组成，绕组通过电流产生磁场；转子为永磁体，与定子磁场相互作用产生转矩；传感器用于检测转子的位置和速度；控制系统根据传感器信号控制电机的运行。

二、无刷直流电机工作原理无刷直流电机的工作原理是利用电子换向器代替了传统的机械换向器，通过控制电流的方向和大小来改变电机的运行状态。

具体来说，当定子绕组通电后，会产生磁场，吸引转子永磁体转动；当转子转动时，位置传感器检测到转子的位置，将信号传递给控制系统；控制系统根据位置信号控制电子换向器，改变电流的方向和大小，从而改变电机的运行状态。

三、转子位置传感器技术转子位置传感器是无刷直流电机的重要组成部分，用于检测转子的位置和速度。

常用的位置传感器有光电编码器、霍尔传感器等。

这些传感器能够将转子的位置和速度信号转化为电信号，传递给控制系统。

四、电子换相线路技术电子换相线路是无刷直流电机的关键技术之一，用于控制电流的方向和大小。

常用的电子换相线路有H桥电路、PWM控制等。

这些电路能够根据控制系统输出的信号，控制电机的运行状态。

五、永磁转子设计与制造永磁转子是无刷直流电机的重要组成部分，其设计与制造直接影响到电机的性能。

永磁转子的材料一般为钕铁硼、铁氧体等高性能永磁材料，其形状和尺寸需要根据电机的具体需求进行设计。

制造过程中需要保证永磁体的质量和精度，以保证电机的性能稳定可靠。

六、定子绕组设计与制造定子绕组是无刷直流电机的另一个重要组成部分，其设计与制造同样直接影响到电机的性能。

定子绕组的材料一般为铜或铝，其形状和尺寸需要根据电机的具体需求进行设计。

制造过程中需要保证绕组的精度和质量，以保证电机的性能稳定可靠。

七、控制系统设计与优化控制系统是无刷直流电机的重要组成部分，用于控制电机的运行状态。

直流无刷电机驱动电路设计提纲：一、直流无刷电机驱动电路的基础原理及设计要点分析二、直流无刷电机驱动电路的设计方法及其优缺点探讨三、直流无刷电机驱动电路中的功率因素控制技术研究四、直流无刷电机驱动电路的实际应用案例分析五、直流无刷电机驱动电路的未来发展方向预测一、直流无刷电机驱动电路的基础原理及设计要点分析直流无刷电机驱动电路的主要原理基于于磁场相互作用的电动力学基本规律，即当电流经过线圈时，可激发磁场，从而推动马达的转动。

基本的驱动电路由电源、电机控制器和无刷直流电动机组成。

在电机控制器中，通常采用功率半导体器件（IGBT、MOSFET等）作为开关元件，通过PWM、SPWM 等调制方式将电机的速度、扭矩控制在合理的范围内，从而实现直流无刷电动机的转速调控。

在电路设计中，应优先考虑功率半导体元件的选择、功率因素的控制、电流保护等方面。

二、直流无刷电机驱动电路的设计方法及其优缺点探讨直流无刷电机驱动电路的设计根据不同的应用场景和工作特点采用不同的控制方法。

目前常见的方法包括四种：1. 电压调制（V/F）控制方法：调节电机控制器输出的交流电压和频率，来控制电机的转速和扭矩。

2. 电流控制方法：通过控制电机控制器中的感应电流、换向电流等来控制电机转速和扭矩。

3. 磁场定向控制方法：通过调节电机控制器中所激励的电流方向和大小来控制磁场的方向和大小，进而控制电机的转速和扭矩。

4. 磁场反转控制方法：通过调节电机控制器中的电流，将电机磁场相反转，从而达到正反转换和调速的目的。

不同的控制方法各具优缺点，应根据实际应用需求选择适当的控制策略。

三、直流无刷电机驱动电路中的功率因素控制技术研究在直流无刷电机驱动电路实际应用中，由于诸多因素影响，在实际运行中往往存在较大的滞后现象，导致功率因素较低，从而降低了电路效率、增加了电能消耗。

针对这一问题，可以采用计算机数值控制技术、电容电感等附加校正芯片、电流同步控制器等手段来进一步提高电路功率因素，从而进一步提高电路效率和稳定性。

无刷直流电机驱动方案引言无刷直流电机（Brushless DC Motor，简称BLDC）由于其高效率、高转速、高力矩密度等优点，在众多工业和消费电子设备中得到广泛应用。

而BLDC电机的驱动方案则是保证其正常运转和性能发挥的核心要素。

本文将介绍无刷直流电机驱动方案的基本原理和常见的控制方式。

同时，还会讨论一些常见的驱动方案，并比较它们的特点和适用场景。

无刷直流电机的基本原理电机结构BLDC电机的结构与传统的直流电机相似，都由转子、定子、电刷和永磁体组成。

但其不同之处在于BLDC电机的转子上没有电刷，而是通过控制器来实现对定子绕组的电流控制。

工作原理BLDC电机采用电子换向技术，通过控制器对定子绕组的电流进行精确控制，从而实现电机转子的正常运转。

具体而言，BLDC电机的驱动过程可以分为六个步骤：1.磁极A和磁极B受到电流，而磁极C不受电流，此时A磁极和B磁极之间产生差异磁场，转子受到力矩作用转动；2.当转子旋转到一定角度时，磁极A与磁极B之间不再有差异磁场，此时磁极A和磁极C之间产生差异磁场，继续驱动转子旋转；3.转子继续旋转，磁极A与磁极C之间不再有差异磁场，此时磁极B和磁极C之间产生差异磁场，继续驱动转子旋转；4.转子继续旋转，磁极B与磁极C之间不再有差异磁场，此时磁极B和磁极A之间产生差异磁场，继续驱动转子旋转；5.转子继续旋转，磁极B与磁极A之间不再有差异磁场，此时磁极C和磁极A之间产生差异磁场，继续驱动转子旋转；6.转子继续旋转，磁极C与磁极A之间不再有差异磁场，此时磁极C和磁极B之间产生差异磁场，继续驱动转子旋转。

通过不断地交替改变电流的流向，BLDC电机可以实现高效、平稳的运动。

无刷直流电机的驱动控制方式传感器反馈控制传感器反馈控制是一种常见的BLDC电机驱动方式，通过磁编器或霍尔效应传感器等装置，实时检测转子位置和转速，并反馈给控制器。

控制器根据传感器的反馈信息，控制定子绕组的电流，从而实现对电机的精确控制。

无刷直流电机原理及应用无刷直流电机（也称为BLDC电机）是一种以电子换向技术取代了传统的机械换向方式的电机。

它是由一个永磁转子和一个多相绕组组成的，通过电子器件来控制电流在绕组中的流动方向，从而达到转子的旋转目的。

无刷直流电机的工作原理可以简单描述为：1. 以三相电源供电：无刷直流电机通常以三相交流电源供电。

这种供电方式可以通过三个相序交替的电压信号来生成一个旋转的磁场，从而驱动永磁转子旋转。

2. 电子换向：无刷直流电机使用电子器件（如MOSFET）来控制电流在绕组中的流动方向。

根据转子位置和转速的反馈信号，电子器件可以按照特定的顺序开启和关闭，以确保电流始终流向转子需要的方向。

3. 旋转力矩产生：通过不断地更换电流的流动方向，无刷直流电机可以生成一个连续的旋转力矩。

这个力矩会传递给转子，使其旋转起来。

同时，通过控制电子器件的开关频率，可以调整电机的转速。

无刷直流电机具有以下几个优点，使其在许多领域得到广泛应用：高效率：由于电子换向和永磁转子的使用，无刷直流电机具有较高的效率。

与传统的有刷直流电机相比，无刷直流电机减少了能量的损耗，从而提高了整体效率。

长寿命：无刷直流电机没有机械换向器，减少了摩擦和磨损。

因此，无刷直流电机的寿命通常比有刷直流电机更长。

高转矩密度：由于无刷直流电机的旋转力矩是由电子器件控制的，因此它可以在短时间内产生较高的输出转矩。

这使得无刷直流电机在需要快速启动，加速和停止的应用中特别有用。

精确的速度控制：由于电子器件可以精确地控制电流的流动方向和大小，因此无刷直流电机可以实现精确的速度控制。

这使得它在需要高精度控制的应用中（如机器人，印刷机和医疗设备）得到广泛应用。

快速响应：由于电子换向的使用，无刷直流电机的响应速度非常快。

它可以迅速响应外部控制信号的变化，并调整电机的输出转矩和转速。

总之，无刷直流电机是一种高效，可靠，具有高转矩密度和精确控制功能的电机。

它在许多领域得到广泛应用，包括汽车行业，航空航天，机器人技术，家用电器等。

无刷直流电机工作原理无刷直流电机，也称为永磁同步电机，是一种使用永磁体作为励磁源，通过电子器件将电流进行控制的直流电机。

相比传统的刷式直流电机，无刷直流电机具有效率高、寿命长、无电刷磨损等优点，因此在许多领域被广泛应用。

一、无刷直流电机的基本原理无刷直流电机的基本原理是电磁互作用，通过电流在永磁体和绕组之间产生的磁场相互作用，在转子上产生驱动转动的力。

在无刷直流电机中，永磁体通常置于定子上，通过外加直流电源进行励磁。

转子上的绕组被称为“驱动绕组”，通过在驱动绕组中施加不同的电流，可产生不同的磁场。

二、无刷直流电机的基本结构无刷直流电机主要由转子、定子、传感器、控制器等组成。

1. 转子：转子是无刷直流电机的旋转部分，通常由永磁体和绕组组成。

永磁体的磁场与定子绕组的磁场相互作用，产生旋转力。

2. 定子：定子是无刷直流电机的静止部分，通常包括固定的绕组和铁芯。

定子绕组通过外加的电流产生磁场，与转子的磁场相互作用，驱动转动。

3. 传感器：传感器用于检测转子位置和速度等信息，并将其反馈给控制器。

常见的传感器包括霍尔传感器、光电传感器等。

4. 控制器：控制器是无刷直流电机的核心部件，用于根据传感器反馈的信息，控制驱动绕组的电流，从而实现转子的精准控制。

三、无刷直流电机的工作过程无刷直流电机的工作过程可以分为电气转子和机械转子两个阶段。

1. 电气转子阶段：在电气转子阶段，控制器根据传感器反馈的转子位置信息，确定要施加给驱动绕组的电流。

根据电流的方向和大小，驱动绕组上的磁场与定子磁场相互作用，产生转矩。

在电气转子阶段，控制器会周期性地改变驱动绕组上的电流方向和大小，以确保转矩的连续性和平稳性。

通过精密的控制，无刷直流电机可以实现精准的速度和位置控制。

2. 机械转子阶段：在电气转子阶段完成后，转子进入机械转子阶段。

在机械转子阶段，转子受到的驱动力逐渐减小，最终达到平衡状态。

此时，无刷直流电机转子的运动速度和位置由外界负载和机械特性决定。

直流无刷电机驱动原理直流无刷电机是一种应用非常广泛的电机，它具有结构简单、体积小、效率高、寿命长等优点，因此在工业生产、家用电器、交通工具等领域都有着重要的应用。

而直流无刷电机的驱动原理则是其能够正常运转的基础，下面将介绍直流无刷电机的驱动原理。

直流无刷电机的驱动原理主要涉及到电机的控制和驱动电路。

在传统的直流电机中，通常需要使用换向器来改变电流的方向，从而实现电机的正常运转。

而直流无刷电机通过内置的传感器和电子控制器来实现电流的控制和相序的切换，从而省去了传统电机中的换向器，使得电机结构更加简单，运行更加稳定。

在直流无刷电机的驱动过程中，电子控制器会根据电机转子的位置和速度来控制电流的大小和方向，从而驱动电机正常运转。

电子控制器通过内置的传感器不断监测电机转子的位置，然后根据监测到的位置信息来控制电流的相序，使得电机能够按照预定的顺序进行转动。

在直流无刷电机的驱动电路中，通常会包括功率器件、电流传感器、电压传感器、电子控制器等部分。

功率器件主要用于控制电流的大小和方向，电流传感器和电压传感器用于监测电流和电压的大小，电子控制器则负责根据传感器的反馈信号来控制功率器件，从而实现电机的正常运转。

此外，直流无刷电机的驱动原理还涉及到电机的换相方式和PWM调速技术。

换相方式主要包括霍尔传感器换相和反电动势换相两种方式，它们是实现电机正常运转的关键。

而PWM调速技术则是通过改变电机的工作周期和频率来实现电机的调速，从而满足不同工况下的运行要求。

总的来说，直流无刷电机的驱动原理主要涉及到电子控制器、功率器件、传感器等部分，通过它们的协同作用来实现电机的正常运转。

在实际应用中，人们可以根据具体的需求选择合适的驱动方案和控制策略，从而充分发挥直流无刷电机的性能优势，满足不同领域的应用需求。

通过以上介绍，相信大家对直流无刷电机的驱动原理有了更深入的了解。

直流无刷电机作为一种先进的电机技术，其驱动原理的掌握对于电机的正常运转和性能发挥至关重要。

无刷直流电机的驱动电路1. 引言无刷直流电机（Brushless DC Motor，简称BLDC）是一种通过电子控制器来驱动的电动机。

与传统的有刷直流电机相比，BLDC电机具有高效率、高功率密度、长寿命、低噪音和低维护成本等优点。

本文将详细介绍无刷直流电机的驱动原理和常用的驱动电路。

2. 无刷直流电机的工作原理无刷直流电机由定子和转子组成。

定子上通常布置有三个绕组，称为A相、B相和C相，每个绕组之间相隔120度。

转子上装有永磁体，当定子绕组通以合适的电流时，会在转子上产生磁场。

通过改变定子绕组中的电流方向，可以实现对转子磁场方向的控制。

BLDC电机的驱动原理基于霍尔效应或传感器less技术。

在霍尔效应驱动中，安装在定子上的霍尔传感器用于检测转子位置，并将信号反馈给控制器。

而在传感器less驱动中，则通过测量定子上产生的反电动势（Back Electromotive Force，简称BEMF）来推测转子位置。

3. 无刷直流电机的驱动电路3.1 相互导通型驱动电路相互导通型驱动电路是最简单的一种BLDC电机驱动电路。

它由六个功率开关组成，分别用于控制A相、B相和C相的绕组。

这些功率开关可以是MOSFET、IGBT或SiC 等器件。

在相互导通型驱动电路中，任意两个绕组之间只能有一个处于导通状态，其余两个则需要断开。

通过控制三个绕组之间的导通状态，可以实现对BLDC电机的转子位置和速度的控制。

3.2 基于霍尔效应的驱动电路基于霍尔效应的驱动电路使用霍尔传感器来检测转子位置，并将信号反馈给控制器。

根据转子位置，控制器会依次打开或关闭相应的功率开关，以实现对BLDC电机的精确控制。

这种驱动方式需要使用专门设计的集成电路（IC），用于处理霍尔传感器产生的信号，并生成适当的控制信号。

常见的IC包括TI公司的DRV8301和Infineon公司的TLE9879等。

3.3 传感器less驱动电路传感器less驱动电路是一种更为先进的驱动方式，它通过测量定子绕组上产生的BEMF来推测转子位置。
