无刷直流电机的工作原理(带霍尔传感器)

无刷直流电机的原理及正确的使用方法无刷直流电机（Brushless DC motor，简称BLDC）是一种采用电子换向器换向的直流电机。

相比传统的有刷直流电机，BLDC电机具有更高的效率、更长的寿命和更少的维护需求。

下面将介绍BLDC电机的原理及正确的使用方法。

一、无刷直流电机的工作原理无刷直流电机由电机主体、电子换向器和控制电路组成。

电机主体包括固定部分（定子）和旋转部分（转子）。

定子上安装有若干绕组，每个绕组都与电子换向器相连。

电子换向器通过检测转子位置，并将适当的电流传送到绕组上，以形成旋转磁场。

转子感应到旋转磁场后，会根据斯托克定律转动。

无刷直流电机的电子换向器是一个复杂的电路系统，它通过检测转子位置来实现精确的换向。

检测转子位置的常用方法有霍尔效应、光电传感器、电感传感器等。

根据检测到的转子位置，电子换向器会以正确的顺序和适当的时机驱动绕组工作，从而实现连续的旋转。

二、无刷直流电机的正确使用方法1.供电电压：无刷直流电机具有特定的工作电压范围，应确保供电电压在该范围内。

如果供电电压过高，会导致电机过载甚至烧毁。

如供电电压过低，则会影响电机的性能和扭矩输出。

2.控制电路：无刷直流电机需要通过控制电路控制电流和实现换向。

因此，应使用正确的控制电路来驱动BLDC电机。

控制电路的选择应根据电机的额定电流和电压进行。

3.保护措施：为了延长无刷直流电机的寿命，应采取适当的保护措施。

例如，可以在电机上安装过压保护、过流保护和过温保护等设备，以防止电机受到损坏。

4.换向算法：无刷直流电机的换向算法对其性能和效率有很大的影响。

应根据电机的工作要求和特性选择合适的换向算法。

常见的换向算法有霍尔传感器换向、电流反电动势（Back EMF）换向等。

5.轴承和润滑：轴承是无刷直流电机中常见的易损件。

应定期检查轴承的状态，并进行润滑维护。

适当的润滑可以减少摩擦和磨损，提高电机的效率和寿命。

6.散热措施：无刷直流电机在长时间工作时会产生一定的热量。

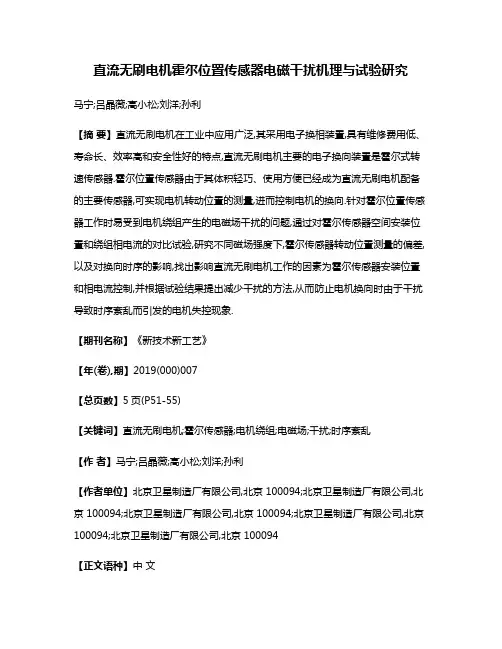

直流无刷电机霍尔位置传感器电磁干扰机理与试验研究马宁;吕晶薇;高小松;刘洋;孙利【摘要】直流无刷电机在工业中应用广泛,其采用电子换相装置,具有维修费用低、寿命长、效率高和安全性好的特点,直流无刷电机主要的电子换向装置是霍尔式转速传感器.霍尔位置传感器由于其体积轻巧、使用方便已经成为直流无刷电机配备的主要传感器,可实现电机转动位置的测量,进而控制电机的换向.针对霍尔位置传感器工作时易受到电机绕组产生的电磁场干扰的问题,通过对霍尔传感器空间安装位置和绕组相电流的对比试验,研究不同磁场强度下,霍尔传感器转动位置测量的偏差,以及对换向时序的影响,找出影响直流无刷电机工作的因素为霍尔传感器安装位置和相电流控制,并根据试验结果提出减少干扰的方法,从而防止电机换向时由于干扰导致时序紊乱而引发的电机失控现象.【期刊名称】《新技术新工艺》【年(卷),期】2019(000)007【总页数】5页(P51-55)【关键词】直流无刷电机;霍尔传感器;电机绕组;电磁场;干扰;时序紊乱【作者】马宁;吕晶薇;高小松;刘洋;孙利【作者单位】北京卫星制造厂有限公司,北京 100094;北京卫星制造厂有限公司,北京 100094;北京卫星制造厂有限公司,北京 100094;北京卫星制造厂有限公司,北京100094;北京卫星制造厂有限公司,北京 100094【正文语种】中文【中图分类】TH16直流电机(Direct Current machine)可以实现直流电能和机械能互相转换。

其优点包括维修费用低、运转距离较大、启动特性和调速特性优秀、调速性能好、调速范围广且平滑、过载能力较强和受电磁干扰影响小。

因此直流电机在各领域都有着广泛的应用。

早期的直流电机通过电刷进行换向，被称为直流有刷电机，但由于电刷在换向时会产生电火花，既造成了换向器的电腐蚀，还是无线电干扰源，会对周围的电器设备带来有害影响。

电机的容量越大、转速越高，问题就越严重。

因此安全可靠性使电机的使用受到了限制。

直流无刷电动机工作原理与控制方法直流无刷电动机（Brushless DC Motor，简称BLDC）是一种基于电磁力作用实现机械能转换的电机。

与传统的有刷直流电动机相比，BLDC 电机不需要传统的用于换向的有刷子和槽型换向器，具有寿命长、效率高和维护方便等优点。

BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。

BLDC电动机的工作原理如下：1.结构组成：BLDC电动机主要由转子、定子和传感器组成。

2.定子：定子是由硅钢片叠压而成，上面布置有若干个线圈，通电后产生磁场。

3.转子：转子上布置有磁铁，组成多个极对，其中每个极对由两个磁体构成。

4.传感器：BLDC电机中通常搭配有霍尔传感器或者编码器，用于检测转子位置，实现无刷电机的精确控制。

BLDC电动机的控制方法如下：1.转子位置检测：通过霍尔传感器或编码器检测转子位置，以便控制电机的相电流通断和电流方向。

2.电流控制：根据转子位置信息，利用控制算法控制电机的相电流，将电流引导到正确的相位上以实现电机的转动。

3.电压控制：根据电机转速需求，控制电机的进给电压，调整电机转速。

4.速度控制：通过调整电机的进给电压和相电流，使电机达到所需的速度。

5.扭矩控制：通过控制电机的相电流大小，控制电机的输出扭矩。

BLDC电机的控制可以分为开环控制和闭环控制两种方式：1.开环控制：根据电机的数学模型和控制算法，在事先给定的速度范围内，根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。

开环控制简单，但无法实现高精度的转速和位置控制。

2.闭环控制：通过传感器实时检测转子位置和速度，在控制算法中进行比较，调整相电流和电压，使电机输出所需的速度和扭矩。

闭环控制可以实现高精度的转速和位置控制，但相对于开环控制，需要更多的硬件和软件支持。

总结起来，BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。

在控制方法上，可以采用开环控制或闭环控制，根据具体应用的需求选择合适的控制方式。

无刷电机结构图及里面的霍尔信号工作原理(2009-05-30 17:33:55)转载标签：教育霍耳的红线一般接5－12v直流电。

推荐5－7v。

霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。

霍耳信号传递给控制器，控制器通过粗线（不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。

电动车用无刷直流电机工作原理摘要: 无刷直流电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频,国际通用名词为bldc.无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好,所以值得业界关注.本产品已经生产超过55kw,可设计到400kw,可以解决产业界节电与高性能驱动的需求。

. 关键词:无刷直流电机永磁同步电机直流变频钕铁硼abstract: brushless direct current motor has the same dc motor output characteris tics, alsonamed bldc. bldc have higher output torque in low speed, higher efficiency and betterspeed precision than any control modes of frequency converter drives. this chapte rintroduce capacity up to 400kw for the industrial application.key words:brushless direct current motor permanent magnetic synchronous motorbldc ndfeb[中图分类号]tm921 [文献标识码]b 文章编号1561-0330(2003)06-001 无刷直流电动机简介无刷直流电动机的学名叫“无换向器电机”或“无整流子电机”,是一种新型的无级变速电机,它由一台同步电机和一组逆变桥所组成,如图1所示。

无刷直流电机的原理和控制——介绍讲解无刷直流电机（Brushless DC Motor，简称BLDC）是一种采用电子换向器而不是机械换向器的电动机。

与传统的直流电机相比，无刷直流电机具有更高的效率、更小的体积和更低的噪音。

本文将介绍无刷直流电机的原理以及其控制方法。

一、无刷直流电机的原理无刷直流电机由转子和定子组成，其中转子是由多个极对磁铁组成，定子则由多个绕组分布在电机的周围。

当电流通过定子绕组时，会在定子上产生一个旋转磁场。

根据洛伦兹力定律，当磁场与转子上的磁铁相互作用时，会产生一个扭矩，从而使转子转动。

传统的直流电机通过刷子和换向器来反转电流方向，从而使电机转动。

而无刷直流电机则通过电子换向器来实现换向。

电子换向器由电子器件（如晶体管或MOSFET）组成，可以实现对电流方向的快速控制。

具体来说，当电流进入电机的一个绕组时，电子换向器会关闭这条绕组上的电流，并打开下一条绕组上的电流。

通过不断地切换绕组上的电流，电子换向器可以实现对电机转子的连续控制，从而实现转向。

二、无刷直流电机的控制方法1.传感器反馈控制在传感器反馈控制中，电机上安装了传感器来检测转子位置。

最常见的传感器是霍尔传感器，用于检测磁铁在固定位置上的磁场变化。

传感器会将检测到的位置信号反馈给控制器，控制器根据这个信号来判断何时关闭当前绕组并打开下一个绕组。

传感器反馈控制方法可以提供更准确的转子位置信息，从而实现更精确的控制。

然而，传感器的安装和布线会增加电机的成本和复杂性。

2.无传感器反馈控制无传感器反馈控制（或称为传感器逆变控制）是一种通过测量相电压或相电流来估计转子位置的方法。

在这种方法中，控制器会根据测量的电压或电流值来估计转子位置，并基于此来控制绕组的开关。

无传感器反馈控制方法可以减少电机系统的复杂性和成本，但在低速或高负载情况下可能会导致转矩波动或失控。

3.矢量控制矢量控制是一种高级的无刷直流电机控制方法，通过测量电流和转子位置来实现电机的高精度控制。

无刷直流电机运行原理与基本控制方法无刷直流电机（Brushless DC Motor，BLDC）是一种采用电子换向器来实现转子绕组换向的直流电机。

相比传统的有刷直流电机，在控制系统和效率方面有很大的优势。

下面将详细介绍无刷直流电机的运行原理和基本控制方法。

运行原理：无刷直流电机的核心部件是转子，上面装有多个永磁体。

转子内的绕组通过电子换向器将电流应用到绕组上，从而产生旋转力。

电子换向器根据传感器反馈的位置信息，控制电流的输入，实现转子绕组的换向。

无刷直流电机根据电子换向器的类型可以分为传感器式和传感器无式两种。

传感器式无刷直流电机通过安装在转子上的霍尔传感器等位置传感器来监测转子位置，并将此信息反馈给电子换向器。

电子换向器根据转子位置信号，控制电机的相序和相电流，实现电机的转动。

传感器无式无刷直流电机则通过估计转子位置来进行控制，无需外部传感器。

在转子上安装的霍尔传感器被去除，由控制器利用电机的后电动势（back electromotive force, BEMF）信号来计算转子位置。

基本控制方法：1.电压控制：电压控制是最基本的控制方法，通过控制电压的大小和频率来改变电机的转速。

在电压控制模式下，电机的角速度和负载之间可通过非线性函数表达，反映了电机的特性。

这种控制方法简单易实现，适用于对转速要求不高的应用。

2.电流控制：电流控制是常用的无刷直流电机控制方法，通过控制电机的相电流大小和方向来实现转速和扭矩的控制。

电流控制可以实现电机的低速高扭矩输出，适用于需要精确控制扭矩输出的应用。

3.速度控制：速度控制是无刷直流电机常用的控制方法之一，通过控制电机绕组的电流来实现转速的控制。

在速度控制模式下，控制器根据转速反馈信号对电流进行调节，使电机保持设定的转速。

这种控制方法适用于需要稳定转速输出的应用。

除了以上三种基本控制方法外，还有一种称为“无刷伺服”（BLDS）的控制方法。

BLDS控制方法将电流控制和速度控制相结合，通过对电流和速度的双闭环控制，可以实现更高精度、更稳定的转速控制。

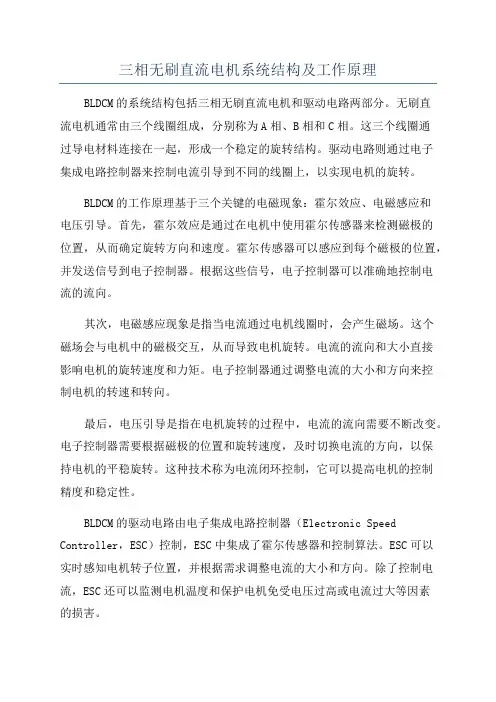

三相无刷直流电机系统结构及工作原理BLDCM的系统结构包括三相无刷直流电机和驱动电路两部分。

无刷直流电机通常由三个线圈组成，分别称为A相、B相和C相。

这三个线圈通过导电材料连接在一起，形成一个稳定的旋转结构。

驱动电路则通过电子集成电路控制器来控制电流引导到不同的线圈上，以实现电机的旋转。

BLDCM的工作原理基于三个关键的电磁现象：霍尔效应、电磁感应和电压引导。

首先，霍尔效应是通过在电机中使用霍尔传感器来检测磁极的位置，从而确定旋转方向和速度。

霍尔传感器可以感应到每个磁极的位置，并发送信号到电子控制器。

根据这些信号，电子控制器可以准确地控制电流的流向。

其次，电磁感应现象是指当电流通过电机线圈时，会产生磁场。

这个磁场会与电机中的磁极交互，从而导致电机旋转。

电流的流向和大小直接影响电机的旋转速度和力矩。

电子控制器通过调整电流的大小和方向来控制电机的转速和转向。

最后，电压引导是指在电机旋转的过程中，电流的流向需要不断改变。

电子控制器需要根据磁极的位置和旋转速度，及时切换电流的方向，以保持电机的平稳旋转。

这种技术称为电流闭环控制，它可以提高电机的控制精度和稳定性。

BLDCM的驱动电路由电子集成电路控制器（Electronic Speed Controller，ESC）控制，ESC中集成了霍尔传感器和控制算法。

ESC可以实时感知电机转子位置，并根据需求调整电流的大小和方向。

除了控制电流，ESC还可以监测电机温度和保护电机免受电压过高或电流过大等因素的损害。

总之，三相无刷直流电机是通过电子集成电路控制器来驱动的电机。

它具有高效率、低噪音和长寿命的特点。

其工作原理基于霍尔效应、电磁感应和电压引导等关键技术，通过电子控制器实现电流的精确控制和调节。

这种电机系统结构与传统的有刷直流电机相比，具有更大的优势和发展潜力。

无刷直流电机的原理
无刷直流电机的工作原理可以简单描述为以下几个步骤：
1. 磁场产生：无刷直流电机中通常有两种磁场，一种是永久磁体产生的静态磁场，称为永磁体磁场；另一种是由电流通过转子上的线圈产生的旋转磁场，称为励磁磁场。

这两个磁场的叠加效应会产生一个旋转磁场。

2. 电流控制：通过驱动电路给定一系列的电流脉冲来控制电机的转速和方向。

驱动电路中的霍尔传感器会检测转子磁极的位置，并将这些信息反馈给控制器。

3. 交换相位：根据霍尔传感器的反馈信号，控制器将电流按照正确的时间和方向注入到电机的不同线圈中。

通过适时地改变线圈的通电状态，可以使得电机转子始终受到一个施加在其上的磁场力矩，从而保持其旋转。

4. 转子运动：由于电机中的励磁磁场是旋转的，这个旋转磁场会与转子中的磁体相互作用，产生一个力矩，使得转子开始旋转。

同时，控制器会根据需要的转速和扭矩要求，实时调整相位和电流，确保电机的稳定运转。

通过这样的工作原理，无刷直流电机能够实现高效率、高扭矩、无刷损耗和无摩擦的运行模式，具有较长的使用寿命和较低的噪音水平，广泛应用于各种需要精确控制转速和扭矩的场合，如工业自动化、家用电器等。

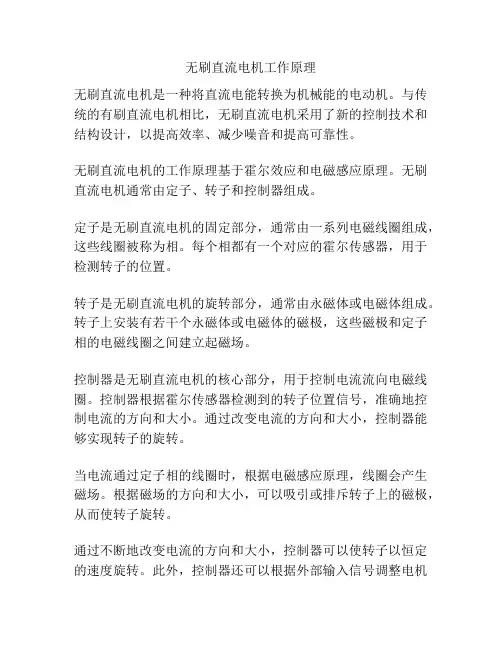

无刷直流电机工作原理
无刷直流电机是一种将直流电能转换为机械能的电动机。

与传统的有刷直流电机相比，无刷直流电机采用了新的控制技术和结构设计，以提高效率、减少噪音和提高可靠性。

无刷直流电机的工作原理基于霍尔效应和电磁感应原理。

无刷直流电机通常由定子、转子和控制器组成。

定子是无刷直流电机的固定部分，通常由一系列电磁线圈组成，这些线圈被称为相。

每个相都有一个对应的霍尔传感器，用于检测转子的位置。

转子是无刷直流电机的旋转部分，通常由永磁体或电磁体组成。

转子上安装有若干个永磁体或电磁体的磁极，这些磁极和定子相的电磁线圈之间建立起磁场。

控制器是无刷直流电机的核心部分，用于控制电流流向电磁线圈。

控制器根据霍尔传感器检测到的转子位置信号，准确地控制电流的方向和大小。

通过改变电流的方向和大小，控制器能够实现转子的旋转。

当电流通过定子相的线圈时，根据电磁感应原理，线圈会产生磁场。

根据磁场的方向和大小，可以吸引或排斥转子上的磁极，从而使转子旋转。

通过不断地改变电流的方向和大小，控制器可以使转子以恒定的速度旋转。

此外，控制器还可以根据外部输入信号调整电机
的转速和扭矩。

总之，无刷直流电机通过控制电流的方向和大小，将直流电能转换为旋转运动。

它具有高效率、低噪音和高可靠性等优点，被广泛应用于工业和消费电子领域。

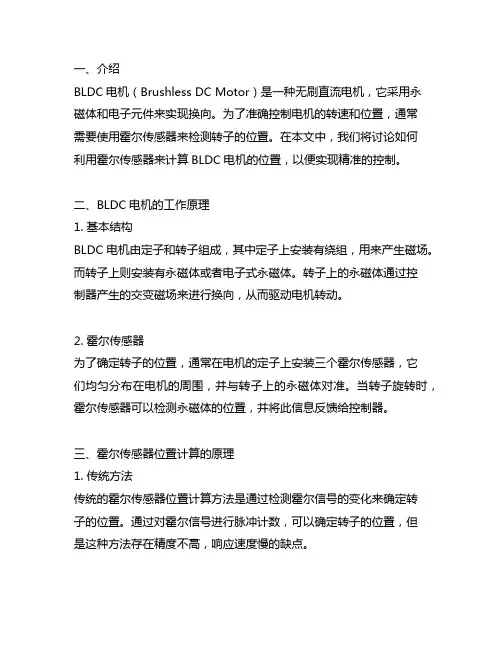

一、介绍BLDC电机（Brushless DC Motor）是一种无刷直流电机，它采用永磁体和电子元件来实现换向。

为了准确控制电机的转速和位置，通常需要使用霍尔传感器来检测转子的位置。

在本文中，我们将讨论如何利用霍尔传感器来计算BLDC电机的位置，以便实现精准的控制。

二、BLDC电机的工作原理1. 基本结构BLDC电机由定子和转子组成，其中定子上安装有绕组，用来产生磁场。

而转子上则安装有永磁体或者电子式永磁体。

转子上的永磁体通过控制器产生的交变磁场来进行换向，从而驱动电机转动。

2. 霍尔传感器为了确定转子的位置，通常在电机的定子上安装三个霍尔传感器，它们均匀分布在电机的周围，并与转子上的永磁体对准。

当转子旋转时，霍尔传感器可以检测永磁体的位置，并将此信息反馈给控制器。

三、霍尔传感器位置计算的原理1. 传统方法传统的霍尔传感器位置计算方法是通过检测霍尔信号的变化来确定转子的位置。

通过对霍尔信号进行脉冲计数，可以确定转子的位置，但是这种方法存在精度不高，响应速度慢的缺点。

2. 电子换向方法电子换向方法是一种新的转子位置计算方法，它通过对霍尔信号进行处理，可以准确快速地确定转子的位置。

通过采集霍尔信号的变化，结合预先存储的转子位置信息，控制器可以实时计算出转子的位置，并相应地进行换向控制。

四、实际应用随着电机控制技术的不断发展，电子换向方法已经被广泛应用于BLDC 电机控制系统中。

通过使用电子换向方法，可以大大提高电机的控制精度和响应速度。

电子换向方法还可以减少霍尔传感器的数量，降低系统成本。

五、总结BLDC电机的位置控制对于实现精密控制和高效运行至关重要，而霍尔传感器位置计算方法则是实现精准控制的关键。

通过使用电子换向方法，可以提高转子位置计算的精度和响应速度，从而实现更加精准和高效的电机控制。

随着技术的不断进步，相信电子换向方法将会在BLDC电机控制领域发挥越来越重要的作用。

六、电子换向方法的优势1. 精度高相比传统的脉冲计数方法，电子换向方法能够更精确地确定转子的位置。

带霍尔传感器的直流无刷电机驱动电路说明下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!霍尔传感器在直流无刷电机驱动电路中的应用解析在现代电子设备中，直流无刷电机因其高效、低维护和精确控制等优点被广泛应用。

无刷电机结构图及里面的霍尔信号工作原理霍耳的红线一般接5－12v直流电。

推荐5－7v。

霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。

霍耳信号传递给控制器，控制器通过粗线（不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。

电动车用无刷直流电机工作原理无刷直流电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频,国际通用名词为bldc.无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好,所以值得业界关注.本产品已经生产超过55kw,可设计到400kw,可以解决产业界节电与高性能驱动的需求。

1无刷直流电动机简介无刷直流电动机的学名叫“无换向器电机”或“无整流子电机”,是一种新型的无级变速电机,它由一台同步电机和一组逆变桥所组成,如图1所示。

它具有直流电机那样良好的调速特性,但是由於没有换向器,因而可做成无接触式,具有结构简单,制造方便,不需要经常性维护等优点,是一种现想的变速电机。

在工作原理上有二种不同的工作方式：(1)直流无刷电机:又称“无换向器电机交一直一交系统”或“直交系统”,如图1所示。

是将三相交流电源整流后变成直流，再由逆变器转换成频率可调的交流电,但是,注意此处逆变器是工作在直流斩波方式。

(2)交流无刷电动机:它是利用交-交变频器向同步机供给交流电。

（插图1）无刷直流电动机brushlessdirectcurrentmotor,bldc,采用方波自控式永磁同步电机,以霍尔传感器取代碳刷换向器,以钕铁硼作为转子的永磁材料;产品性能超越传统直流电机的所有优点,同时又解决了直流电机碳刷滑环的缺点,数字式控制,是当今最理想的调速电机(参考下列美国能源部针对各种不同调速电机效率比较图).本产品具有高效率,高转矩,高精度的三高特点;同时具有体积小,重量轻,可作成各种体积形状,是当今最高效率的调速电机,与传统直流有刷电机比较,或与交流变频调速比较均有更好的性能;在牵引电机电瓶车ev行业,取代传统直流有刷电机时除可以达到更高效率,更高激活转矩等特性外,由于采用方波驱动,让铅酸蓄电池有时间修补电极板,可以延长蓄电池的寿命,提高约1.3倍的电池容量,综合效率约可提高一倍左右的电池容量,大大的改善了电瓶车的性能.无刷直流电动机在先进国家已大量应用于军事、信息业(it)、办公设备(oa)、家电业(ha)、diy手动工具、伺服系统、电动汽车、电瓶车、磁旋浮列车等;经过本公司十多年的研究开发,目前生产容量已经达75kw,设计容量可达315kw,可以满足产业自动化及流体机械、空调机械的节电驱动应用.无刷直流电动机具有上述的三高特性,非常适合使用在24小时连续运转的产业机械及空调冷冻主机、风机水泵、空气压缩机负载;低速高转矩及高频繁正反转不发热的特性，更适合应用于机床工作母机及牵引电机的驱动;其稳速运转精度比直流有刷电机更高,比矢量控制或直接转矩控制速度闭环的变频驱动还要高,性能价格比更好,是现代化调速驱动的最佳选择。

直流电机霍尔传感器工作原理
直流电机霍尔传感器工作原理主要基于磁场与电流的作用。

霍尔传感器主要靠磁场感应磁极的走向，直流电机内部安装有磁铁，电机转动时磁极磁场会发生变化，此时霍尔传感器感应到磁场变化，从而根据磁极磁场变化的频快慢来控制电机的转速。

霍尔传感器则由霍尔元件等组成，安装在直流电机的内部或者表面。

同时，直流电机需要电源通电才能旋转，霍尔传感器在电源和电机之间起到一个缓冲的作用，当电机转动的时候，磁铁的磁场发生变化，通过霍尔传感器告知电机，电源断开，电流减小，电机停止转动。

当磁铁重新对准霍尔传感器时，它告知电源通电电机再次转动。

以上信息仅供参考，建议咨询专业人士或者查看专业的电子工程类书籍。

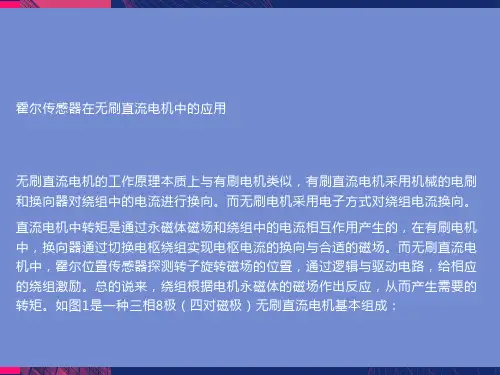

无刷直流电机的工作原理本质上与有刷电机类似，都是通过电机中的永磁体磁场和绕组中的电流产生驱动力而发生转动。

不同的是无刷直流电机采用了位置集成电路和电子开关替代传统的直流电机中的电刷和换向器。

由于不存在集电环或者碳刷用于换向和摩擦，因此就不存在通过碳堆积产生的功率损耗或者电气噪声。

同时，电子换向在数字指令的交互过程中也更具有灵活性。

在无刷直流电机中是用霍尔传感器对转子的位置进行检测，并将位置信息发送到电机的逻辑电路中已完成绕组换向功能，使转子持续获得恒定动力矩。

转子上的相邻磁体极性各不相同，所以相同极性间的角度为90°。

旋转的永磁体转过霍尔传感器时会使集成电路的状态发生改变，每当南极靠近时，电路就会转为工作状态。

实际角度为120°由于磁铁极性变化周期为90°，所以真正间隔角度为30°）放置的三个集成电路输出波形。

第一个集成电路会在30°时转为工作状态，第二个和第三个分别在60°与90°时转为工作状态。

由于北极磁铁会通过霍尔传感器使电路转为释放状态，而相邻南北极相隔45°，因此，集成电路在磁铁转过 45°后就转为释放状态。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

无刷机电内部结构及工作原理介绍
无刷机电内部结构及工作原理介绍
一，无刷机电内部结构图
以下这是上一期（电动车）直流无刷机电的原理与控制里的原理图，在这一期里着重介绍无刷机电的运行原理。

机电内部霍尔传感器的正电源线即红线普通接5 — 12v直流电。

而以5V居多。

霍尔的信号线传递机电里面磁钢相对于线圈的位置，根据三个霍尔的信号控制器能知道此时应该如何给机电的线圈供电（不同的霍尔信号，应该给机电线圈提供相对应方向的电流），就是说霍尔状态不一样，线圈的电流方向不一样。

二，无刷机电的运行原理
霍尔信号传递给控制器，控制器通过机电相线（粗线，不是霍尔线）给机电线圈供电, 机电旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍尔普通安装在定子上）发生转动，霍尔感应出新的位置信号，控制器粗线又给机电线圈重新改变电流方向供电，机电继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样机电才干继续向一个方向运动，不然机电就会在某一个位置摆布摆动，而不是连续旋转），这就是电子换相。

如图所示
I
m
swiT sw5|
埜"/ 211邸栗迎u 431
d 5 I .1
UF
图1
z园
IZ
1JF
图3
1
圧
图5
IZ。

无刷直流电动机工作原理
无刷直流电动机（BLDC）是一种由无刷直流电机和控制器组成的电动机系统。

它基本的工作原理是利用功率和信号电子器件（如霍尔传感器）来感应转子位置，然后通过电子控制器来控制电流和电压的输出，实现电动机的运转。

BLDC电机通常由固定绕组和转子磁铁组成。

电流通过固定绕组产生磁场，而转子磁铁则会受到这个磁场的吸引或排斥力。

控制器会根据转子位置和期望的运转模式来调整电流和电压，从而实现电机转子的旋转。

BLDC电机工作时常见的方法是基于霍尔传感器的位置检测。

霍尔传感器是一种能感应磁场的电子器件，通常在电机的固定部分上安装。

通过霍尔传感器探测转子磁铁的磁场改变，控制器能够得知转子位置，进而控制输出电流和电压。

控制器会将电流和电压输出到电机的相对应的转子位置上，通过改变电流方向和大小来控制转子的旋转速度和方向。

通过实时感知转子位置，控制器可以动态调整电流和电压的输出，从而实现电机的高效率和可靠性。

无刷直流电动机由于无需机械换向器，减少了摩擦、磨损和能量损耗，具有高效率、高速度和高扭矩输出的特点，因此被广泛应用于许多领域，如汽车、工业机械、家电等。

无刷直流电机霍尔传感器原理
无刷直流电机霍尔传感器原理
一、什么是无刷直流电机霍尔传感器
无刷直流电机霍尔传感器是一种新型电机控制系统，是运用传感器技术将电机的转速和位置转变为电信号的情况，可以被用于电动机和控制算法上，从而避免转子反复加载，以减少轨道 1 的变化，保持使用时机械精密寿命及稳定性，更主要地是改善电机的动态性能，也提高机械定位的精确度，因而被广泛应用于多种行动控制系统中。

二、霍尔传感器的工作原理
1、电磁原理：电磁原理是指应用于霍尔传感器的基本原理。

当固定激励磁体和相对的变动磁体被组合，在磁体变动的情况下，空气内的磁场将会不断变化。

2、空气磁场与电流接收电感共振：空气磁场将激励电感，电感上的电容将把微弱空气磁场变换成脉冲电流。

3、调变接收电感接收：调变接收电感接收脉冲电流，并将其转变为电压输出，以此完成从空气磁场到电势变化的过程。

三、霍尔传感器优势特点
1、高精度：采取激励电感的共振原理，由于磁性材料变化不会影响霍尔传感器的表现，可高精度地测量转子的转速、方向和位置。

2、高可靠性：大变压驱动，具有超高的稳定性，守恒性好，低维护，耐干热、耐雨、耐油、耐酸碱等特点。

3、小体积轻重量：小体积、质量轻，占空间小，方便安装，并且多种功能都可以实现，具有高抗干扰能力。

4、低损耗、经济有效：高效损耗低，低能耗，运行电流小，电源稳定，能够节省能源，降低成本。

无刷电机霍尔工作原理无刷电机是一种广泛应用于各种电动设备中的电机，它具有结构简单、效率高、寿命长等优点，因此受到了广泛的关注和应用。

在无刷电机中，霍尔传感器起着至关重要的作用，它能够实时监测电机转子的位置，从而实现对电机的精准控制。

本文将介绍无刷电机霍尔工作原理的相关知识，以帮助读者更好地理解无刷电机的工作原理。

无刷电机是一种基于电子换向技术的电机，与传统的直流电机相比，它不需要使用碳刷来实现转子的换向，因此具有更高的效率和更长的使用寿命。

无刷电机的转子上通常安装有若干个永磁体，当电流通过定子绕组时，会产生旋转磁场，从而驱动转子转动。

为了实现对转子位置的实时监测，无刷电机通常配备了霍尔传感器。

霍尔传感器是一种基于霍尔效应的传感器，它能够检测磁场的变化，并将这些变化转换为电信号输出。

在无刷电机中，霍尔传感器通常安装在定子上，并与转子上的永磁体相对应。

当转子转动时，永磁体会产生磁场的变化，霍尔传感器能够实时检测到这些变化，并将其转换为电信号输出。

通过分析这些电信号，控制系统能够准确地确定转子的位置，从而实现对电机的精准控制。

无刷电机中常用的霍尔传感器有两种类型，分别是单通道霍尔传感器和三通道霍尔传感器。

单通道霍尔传感器只能检测到磁场的变化，无法确定磁场的方向，因此在实际应用中往往配合使用多个单通道霍尔传感器来确定转子的位置。

而三通道霍尔传感器则能够同时检测磁场的变化和方向，因此能够更准确地确定转子的位置，从而实现更精准的控制。

在无刷电机中，霍尔传感器的工作原理可以简单概括为，当转子转动时，永磁体产生的磁场会使霍尔传感器输出相应的电信号，控制系统通过分析这些电信号，能够准确地确定转子的位置，从而实现对电机的精准控制。

通过对转子位置的实时监测，控制系统能够及时调整电流的大小和方向，从而实现对电机转速和转矩的精准控制，满足不同工况下的使用需求。

总之，无刷电机霍尔工作原理是基于霍尔传感器对磁场变化的检测和转换，通过对转子位置的实时监测，实现对电机的精准控制。
