实验练习使用多用电表课件

环节二：使用多用电表
如果用多用电表测量电压，红、黑表笔哪个接高电势，哪个接 低电势呢？
为使电流从多用电表的红表笔流入，多用电表应与负载并联， 多用电表的红表笔应与负载高电势一端相连，黑表笔与负载低电势 一端相连。
使用多用电表测量电流、电压，还是电阻，都要使电流通过红 表笔流入表头，这样才能使指针正向偏转。
环节二：使用多用电表
用多用电表测量电阻的步骤： (1)首先观察指针是否指在电阻无穷大处。即将红表笔和黑表笔 断开，电流是否处于零刻度线处；若不在，需先进行机械调零。 (2)接下来进行欧姆调零。即将红表笔与黑表笔的金属部分直接 接触，观察指针是否指向电阻刻度线右侧的零刻度线处，也就是电 流满偏的位置。
实验二：用多用电表测量小灯泡两端的电压 实验器材：多用电表、小灯泡、滑动变阻器、电源、开关、导 线。 实验电路图：如图所示。
环节二：使用多用电表
实验步骤： (1)按电路图连接电路。注意使电流从多用电表的红表笔一端流 入电表，且开关处于断开状态。 (2)多用电表的测前准备： ①首先调节指针定位螺丝，使指针指在电压刻度线左侧的零刻 度线处。 ②根据小灯泡的电流、电压参数，将选择开关旋转到合适的电 压挡位，要注意避免由于测量范围小而超过量程。
环节二：使用多用电表
如图所示是多用电表内部电路简 化图，根据前边学过的电表改装知识 判断，选择开关分别连接哪几个接线 柱可以测电流和电压？
接“1，-”可测较大电流，接 “2，-”可测较小电流；接“3，-”和 “4，-”可测电压，接“5，-”测电阻。
注意：接“5，-”测电阻时，多用电表内部有电源，所以使用多用 电表的欧姆挡测电阻时，应使被测元件与原电路的电源断开。
环节一：认识多用电表
从多用电表的外观看，其结构分为上、下两部分。那么，上半 部分包含了什么？

第八章
实验11 练习使用多用电表
必备知识
关键能力
对应演练
-9-
3.测量小电珠的电压和电流。 (1)按如图甲所示连好电路,将多用电表选择开关置于直流电压挡, 测小电珠两端的电压。
甲
第八章
实验11 练习使用多用电表
必备知识
关键能力
对应演练
-10-
(2)按如图乙所示连好电路,将选择开关置于直流电流挡,测量通 过小电珠的电流。
×100 Ω 挡。
图(a)
图(b)
第八章
实验11 练习使用多用电表
必备知识
关键能力
对应演练
-15-
命题点一 命题点二
(1)图(a)中的A端与
(填“红”或“黑”)色表笔相连接。
(2)关于R6的使用,下列说法正确的是
(填正确答案标号)。
A.在使用多用电表之前,调整R6使电表指针指在表盘左端电流“0”
位置
-Rg
RV=Rg+R>Rg
IgRg=(I-Ig)R,故 R=II������-RI������������ RA=RR+RR������������ <Rg
第八章
实验11 练习使用多用电表
必备知识
关键能力
对应演练
-3-
2.校正 校正电路如图所示
第八章
实验11 练习使用多用电表
必备知识
关键能力
对应演练
3.多用电表面板上还有:欧姆表的欧姆调零旋钮(使电表指针指在 右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、 表笔的正、负插孔(红表笔插入“+”插孔,黑表笔插入“-”插孔)。
4.原理图:
第八章
实验11 练习使用多用电表

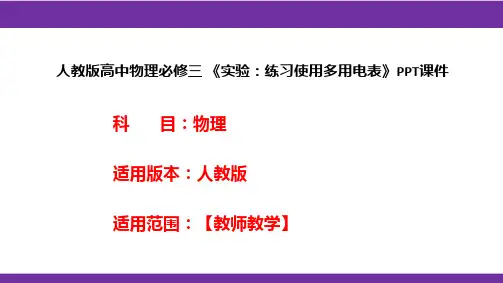

人教版高中物理必修三 《实验：练习使用多用电表》PPT课件
科 目：物理 适用版本：人教版 适用范围：【教师教学】
第5节 实验：练习使用多用电表
第一页，共三十二页。
物理观念
科学思维
科学探究
1.归纳出多用电表的使用方
1.学会用多用电表测量
法及注意事项。
电压、电流和定值电阻。
核心 认识多用电表； 2.归纳出判断测电流、电压
高
红
第八页，共三十二页。
温馨提示 用多用电表的欧姆挡测甲元件的电阻时发现偏转角较大，接着去测乙元件的电阻时，发现偏转角很小，据多 用电表的表盘可知，测甲元件偏转角大，说明电阻小，测乙元件偏转角小，说明电阻大，所以R乙＞R甲。
第九页，共三十二页。
[思考判断]
(1)多用电表所有刻度线都是均匀的。( ) ×
(2)用多用电表无论是测电压或是测电流时电流总是从红表笔流入，从黑表笔流出。( )
(3)使用多用电表欧姆挡测电阻时，指针摆动角度越大，测量越精确。( )
√
(4)欧姆表的每一挡的测量范围都是0～∞，所以使用过程中可以不用换挡，直接测电阻。
×
()
×
第十页，共三十二页。
[要点归纳] 1.测量前的准备
核心要点
欧姆表的__正_____流出，经过被测电阻，从黑_表__笔____流入。
红表笔
(2)测量步骤
①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位。
②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”。
③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以______即为待测电阻阻值。
OFF
交流电压最高挡
第三页，共三十二页。

2．测量通过小灯泡的电流． (1)多用电表直流电流挡与电流表原理相同，测量时应使电表与 待测电路串联． (2)红表笔插入“＋”插孔，黑表笔插入“－”插孔．测量时， 使电流从红表笔流入(即红表笔接与电源正极相接的一端)，从黑表 笔流出(即黑表笔接与电源负极相接的一端)，如图所示．
3．测电阻． (1)使用多用电表测电阻的步骤． ①机械调零：使用前若表针没有停在左端“0”位置，要用螺丝刀 转动调零定位螺丝，使指针指零． ②选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准 欧姆挡的合适挡位． ③欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针 指在表盘右端“0”刻度处. ④测量读数：将两表笔分别与待测电阻的两端接触，表针示数 乘以量程倍率即为待测电阻阻值． ⑤测另一电阻时重复②③④. ⑥实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．
【审题指导】欧姆表指针示数与倍率的乘积是欧姆表所测电阻 的阻值；欧姆表指针偏转角度越大，说明指针示数较小；所选挡位 太大，应换小挡；根据电流表的量程由图示表盘确定其分度值，读 出电流表示数． 解析：电阻一定要选择最上行的刻度进行读数再乘以倍率．由图中 指针所指的位置可读得22，×10得被测电阻阻值为220 Ω.使用直流 电流或电压挡读数时，要看第二行刻度线进行读数，第三行为交流 电压及半导体放大倍数的．读电流时要先算出此数据的最大值是所 选电流表量程的倍率(本题要选择最大量程为10 mA)，再从指针所指 位置读出数值3.9，除以这个倍率(10)，便是待测电流值，即0.39
答案：(1)A (2)短暂 (3)5.0 如图
点评：本题根据是明确多用电表的使用方法，黑箱问题判断可 以先判断有无电源，然后在判断有无二极管，最后判断可能的内部 结构．
题型三 电源的电动势及内阻

【例题】用已调零的多用电表测量直流电路中的电压和电流，旋钮分别 置于10 mA挡测电流，2.5V挡测电压，50V挡测电压，指针位置如图所示， 则每个挡位的精确度及测量值分别为多少？
10mA挡 2.5V挡 50V挡
精确度 是否估读
0.2mA 否
0.05V
否
Hale Waihona Puke 1V是测量值
3.4mA 0.85V 17.0V
指针偏转角度很小
读数很大
倍率偏小
测量小灯泡、人体、二极管的电阻
18kΩ
47Ω
200kΩ
测量小灯泡、人体、二极管的电阻
测定二极管电阻时，要变换表笔与二极管连接的方式（正向或反向） 二极管具有特殊的物理性质：二极管两端分为正极和负极，当电流从正极 流向负极时，二极管电阻较小；当电流从负极流向正极时，二极管电阻较 大。 使用多用电表测量二极管时，与测量电阻时的方法相同，但我们需要从二 极管的两个方向分别测量，根据二极管的性质，从而判断二极管的两极。
注意
检查机械零点
偏偏
选档
角角 太太
电阻调零
大小 换换 低高
测电阻
ab a的偏角小，b的偏角大。
档
档 不合适
指针偏转合适吗？
合适
记录数据
把选择开关旋转到OFF位置 或交流电压最高档结束测量。
小试牛刀
例题：一多用电表的电阻挡有三个倍率，分别是×1、×10、×100。用 ×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为 了较准确地进行测量，应换到__×__1_0_0__挡。如果换挡后立即用表笔连接 待测电阻进行读数，则缺少的步骤是_重__新__欧__姆__调_ 零 ，若补上该步骤后测 量，表盘的示数如下图所示，则该电阻的阻值是_2_._2_×__1_0_3_Ω。 电阻值＝表盘指针示数×倍率

1．多用电表测量电阻的步骤． (1)首先进行机械调零． (2)估测电阻的大小，选择合适的欧姆挡(使指针指在14 R 中～4R 中范围内)，进行欧姆调零． (3)测电阻时，指针必须指在中值电阻附近，否则要 重新选择欧姆挡；用指针指示的数值乘以倍率，其结果 就是被测电阻的阻值．
(4)换挡后必须重新进行欧姆调零． (5)多用电表使用完毕，表笔必须从插孔中拨出，并 将选择开关旋至“OFF”位置或交流电压最高挡．
2．测电阻时应注意的问题． (1)选挡后要进行欧姆调零． (2)换挡后要重新欧姆调零． (3)被测电阻要与电源、其他元件分离，不能用手接 触表笔的金属杆． (4)被测电阻阻值等于指针示数乘以倍率． (5)使用后，要将两表笔从插孔中拔出，并将选择开 关旋至“OFF”挡或交流电压最高挡．
(6)若长期不用，应把电池取出．
解析：如果进行的是电阻测量，读数时应该用最上面 一行刻度，然后再乘以倍率．在进行电流的测量时，电流 挡是 50 mA，可以选择满偏刻度为 50 的刻度盘，每个小 格代表 1 mA 进行读数．
由题图可得电流为 30.9 mA，电阻为 1.5×103 Ω；若 测 2.0×104 Ω的电阻，应选×1 kΩ挡，此时指针指在中 值电阻附近；换挡结束后，首先进行欧姆调零．
【典例 1】 用如图所示的多用电表测量电阻，要用 到选择开关 K 和两个部件 S、T.
请根据下列步骤完成电阻测量： (1)旋动部件________，使指针对准电流的“0”刻线． (2)将 K 旋转到电阻挡“×100”的位置． (3)将插入“＋”“－”插孔的表笔短接，旋动部件 ____，使指针对准电阻的________(填“0 刻线”或“∞ 刻线”)．
(2)欧姆表中的电流方向为从_黑___表笔流出，经过被 测电阻，从__红__表笔流入．

4x3 16x9
宽屏测试图案(16:9)
纵横比测试
(应出现圆形)
认识多用电表 多用电表是一种可用来 测量直流电流、直流电压、交变电
流、交变电压以及电阻的多功能仪表。
使用多用电表
第一步：机械调零
第二步：旋转挡位
如果测电阻，先端接红黑表 笔，进行欧姆调零 测量完毕，开关旋转到OFF挡
使用多用电表——测量小灯泡的ห้องสมุดไป่ตู้压
注意：红表笔接触 点的电势应该比黑 表笔高
使用多用电表——测量小灯泡的电流
课堂练习
在“测定金属的电阻率”的实验中，在连接电 路前，先利用多用电表×10档粗略测量金属丝 的电阻Rx，其示数如图所示，则该电阻丝电阻 值约为( C) A. 150Ω B. 19Ω C. 110Ω D. 11Ω
数字式多用电表
课堂小结
1. 多用电表的结构：
2. 用多用电表测电压：红表笔接触点的电势应该比 黑表笔高 3. 用多用电表测电流：电流应该从红表笔流入电流 表 4. 用多用电表测电阻：每次换档位，在测量前进行 欧姆调零
注意：电流应该从 红表笔流入电流表
使用多用电表——测量电阻
旋转合适 挡位使指 针在中间
区域
结果乘以 所选挡位
倍率
使用 •机械调零 •选择档位 •红黑表笔短接进行 欧姆调零 •测量 •关闭：置于OFF档
课堂练习
在使用多用电表测电阻时，一同学选用“×10Ω”挡， 调整欧姆零点后测量一电阻的阻值，发现指针向右偏 转幅度太小，为了把电阻的阻值测得更准确些，下列 判断和做法正确的是( D ) A. 换用“×1Ω”挡，直接测量 B. 换用“×100Ω”挡，直接测量 C. 换用“×1Ω”挡，重新调整欧姆零点后测量 D. 换用“×100Ω”挡，重新调整欧姆零点后测量

多用电表的读数 【典例1】用多用电表进行了几次测量，指针分别处于a和b的 位置，如图所示，若多用电表的选择开关处于下面表格中所 指的挡位，a和b的相应0 mA挡，读第二行刻度“0～10” 一排，最小分度值为2 mA，估读到1 mA就可以了，读数为 23 mA；直流电压2.5 V挡，读第二行刻度“0～250”一排， 最小分度值为0.05 V，估读到0.01 V就可以了，读数为 0.57 V；电阻×100挡，读第一行刻度，测量值等于表盘上 读数“3.2”乘以倍率“100”. 答案：23.0 0.57 320
【标准解答】(1)若电流表示数为零，说明外电路一定是断路， 电压表有示数为E，说明电源与电压表之间的连接无断路，所 以发生故障的一定是“待测金属丝”. (2)电流表示数为零，说明外电路一定存在着断路.因为电源两 端有电压，所以不能用电流表来检测，只能用电压表(量程高 于电源电动势)来检测，没有电压表的情况下，则利用多用电 表的10 V直流电压挡来检查故障，多用电表的红表笔应和电 源的正极相连.
用多用电表探测电路故障 【典例2】在测定金属电阻率的实验中，某同学连接电路如图 所示.闭合电键后，发现电路有故障(已知电源、电表和导线 均完好，电源电动势为E)：
(1)若电流表示数为零、电压表示数为E，则发生故障的是 _____(填“待测金属丝”、“滑动变阻器”或“开关”). (2)若电流表、电压表示数均为零，该同学利用多用电表检查 故障.先将选择开关旋至_____挡(填“欧姆×100”、“直流 电压10 V”或“直流电流2.5 mA”)，再将_____(填“红”或 “黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接 线柱. (3)若只有滑动变阻器断路，则多用电表的示数依次是_____、 _______、______.

05.实验：练习使用多用电表 图片区
一.多用电表的功能与外部结构
1.功能：多用电表是多功能仪表，可用来测量直 流电流、直流电压、交变电压以及电阻。一般不 测量交变电流。
一.多用电表的功能与外部结构 2.外部结构
表盘
面板
一.多用电表的功能与外部结构 ①表盘
电阻刻度线
直流电流，直流 电压，交变电压 刻度线
红表笔接 A
B
B
C
A
C
黑表笔接 B
A
C
B
C
A
阻值Ω 100 100 100.1k 160 100k 60
（1）电阻接在 AB 两点间，阻值 A
为 100 Ω。
（2）二级管接在 AC 两点间，阻 值为 A Ω。
C
（3）画出电路图
B
祝你学业有成
2024年4月28日星期日8时34分20秒
甲
乙
例3.如图所示，电池、开关和灯泡组成串联电路。当闭 合开关时，发现灯泡不发光，有可能是以下原因造成的：
（1）电池没电了； （2）开关接触不良； （3）灯泡和灯泡座接触不良 为了判断究竟是以上哪种原因造成的，
在闭合开关且不拆开导线的情况下，用多用电表2.5V直 流电压挡进行检测。多用电表红、黑表笔应该分别接触 何处？根据电压表读数怎样作出判断？
A．用螺丝刀调节表盘下中 间部位的指针定位螺丝，使 表针指向“0”； B．将红表笔和黑表笔接触； C．把选择开关旋转到“×1k”位置； D．把选择开关旋转到“×100”位置； E．调节欧姆调零旋钮使表针指向欧姆零点。
答：D、B、E、然后进行测电阻和读数了。
例2.如图所示，这个多用电表没有OFF挡。两位 同学用过这个多用电表以后，分别把选择开关放 在甲、乙所示的位置。你认为谁的做法符合规范？ 不规范的做法可能会有何种风险？

程选择
笔
内部电路
+
_
G
E E
A+
A
34 5 2
6
1
S
_
B
问题1:参照图请说一说指针式多用电表的基本构造?
二.使用多用电表 1．表头
表头
分清三条刻度线所测量的物理量
中间的刻度线共50个小格，分布均匀，是用于 测电流和直流电压的；
最上面的刻度线右端标有“0”，从右向左，刻
度线依次变密，是用来测电阻的；
(3)欧姆调零: 将红、黑表笔短接，调整欧姆调零旋钮使指针指在欧姆表 零刻度线位置。若“欧姆零点”旋钮右旋到底也不能调零，应更换表内 电池。
问题6:怎样用多用电表测量定值电阻?测量中应注意什么？
(4)测量读数: 将待测电阻从电路中拆下，将欧姆表的两个表笔搭接在待 测电阻两端，如果指针在中央附近，表针示数乘以倍率，即为待测电阻 的阻值。如果指针靠近左右两端，可根据“大量程大角度偏，小量程小 角度偏”规律选择合适倍率重新调零，按步骤3、4进行。
课堂导入
多用电表被称为万用表是 因为它功能很强大，能测量很 多物理量。在更换测量物理量 时，必须要操作的步骤是什么 呢？
一.认识多用电表
指针定位 螺丝（调
零）
电阻倍 率选择
OFF挡
直流电 流量程 选择区
直流电压量程选择
刻度盘 欧姆表刻度盘
直流电流、电压表刻度盘
欧姆调零旋钮
功能选择开关
红
黑
交流电压量 表
欧姆表的刻度方向与电流表的刻度方向相 反。
2．调整定位螺丝 3．选择开关 4．欧姆调零旋钮
S
调整定 位螺丝
K
选择 开关
T 欧姆调 零旋钮

整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极.
例3 某同学利用多用电表测量二极管的反向电阻(二极管具有单向导电 性，电流正向通过时几乎没有电阻，电流反向时，电阻很大).完成下列 测量步骤： (1)检查多用电表的机械零点. (2)将红、黑表笔分别插入“＋”、“－”插孔，二极管的两个极分别记 作a和b，将红表笔接a端时，表针几乎不偏转，接b端时偏转角度很大， 则为了测量该二极管的反向电阻，应将红表笔接二极管的__a___(选填“a” 或“b”)端.
1.认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为
负极.
特点：电流从正极流入时电阻很小，而从正极流出时
电阻很大.
2.多用电表测二极管的正反向电阻
图4
(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，调
整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极.
(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，调
图8
b
电阻×100
___3_2_0___ Ω
123
解析 直流电流10 mA挡，读第二行刻度“0～10”一排，最小分度值为 0.2 mA，估读到0.1 mA就可以了，读数为2.0 mA； 直流电压50 V挡，读第二行刻度“0～50” 一排，最小分度值为1 V，估读到0.1 V就 可以了，读数为10.0 V； 电阻×100挡，读第一行刻度，测量值等于 表盘上读数“3.2”乘以倍率100，读数为 320 Ω.
例2 如图3所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡
测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为_1_._5_×_1_0_3_ Ω；
如果要用此多用电表测量一个阻
