《用多用电表测量定值电阻》的实验报告

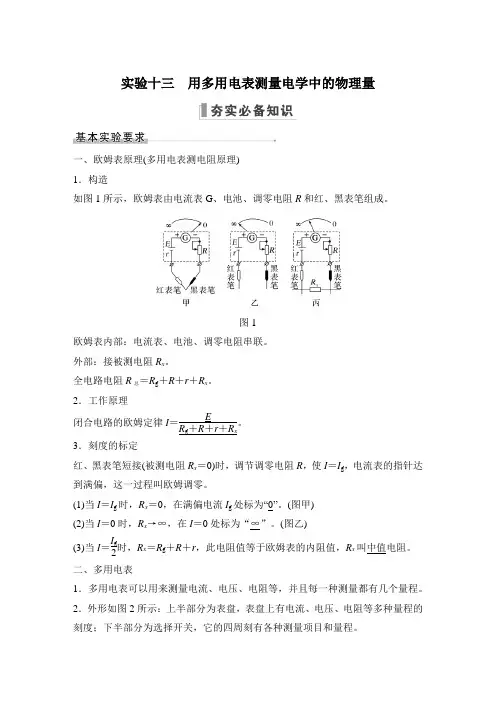

实验十三用多用电表测量电学中的物理量一、欧姆表原理(多用电表测电阻原理)1．构造如图1所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。

图1欧姆表内部：电流表、电池、调零电阻串联。

外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

2．工作原理闭合电路的欧姆定律I＝ER g＋R＋r＋R x。

3．刻度的标定红、黑表笔短接(被测电阻R x＝0)时，调节调零电阻R，使I＝I g，电流表的指针达到满偏，这一过程叫欧姆调零。

(1)当I＝I g时，R x＝0，在满偏电流I g处标为“0”。

(图甲)(2)当I＝0时，R x→∞，在I＝0处标为“∞”。

(图乙)(3)当I＝I g2时，R x＝R g＋R＋r，此电阻值等于欧姆表的内阻值，R x叫中值电阻。

二、多用电表1．多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。

2．外形如图2所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程。

图23．多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。

三、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图3甲所示。

图32．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。

当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。

3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极。

1．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程。

(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。

实验报告：练习使用多用电表实验时间： 年 月 日 ___班____号 姓名 实验室座位编号____【实验目的】1．了解多用电表的构造和原理，掌握多用电表的使用方法。

2．会使用多用电表测电压、电流及电阻。

3.会用多用电表测量二极管的正反向电阻，并据此判断二极管的正负极。

【实验原理】欧姆表：欧姆表由灵敏电流计表头、电池、变阻器改装而成，欧姆表内阻就是这三部分电阻的串联阻值，根据闭合电路欧姆定律：xg R R R r E I +++=)(0 电流I 与x R 有一一对应关系，就可测出不同的电阻。

可画出其内部如图1：多用电表：电流表和电压表都是由灵敏电流计表头改装来的，所以欧姆表、电流表和电压表可以公用一个表头改装成一个多用电表。

可画出其内部结构如图2：【实验器材】多用电表、电学黑箱、直流电源、开关、导线若干、小电珠、二极管、定值电阻。

【实验步骤】1、实验准备：（1）机械调零+插表笔——“红”“＋”、“黑”“－”（2）熟悉读数方法2、测量小灯泡两端电压：①按如图电路连接电池、开关、变阻器、小灯泡。

②机械调零后将多用电表选择开关调至 电压 档，为了安全先选择最大量程，试测以后再选择合适的量程。

③通过两个表笔将多用电表与小灯泡 并 联在一起，读出小灯泡两端电压为 伏。

④整理实验仪器3、测量小灯泡中的电流：①按如图电路连接电池、开关、变阻器、小灯泡。

②机械调零后将多用电表选择开关调至 电流 档，为了安全先选择最大量程，试测以后再选择合适的量程。

③通过两个表笔将多用电表与小灯泡 串 联，读出小灯泡中通过的电流为 安 ④整理实验仪器4、测量定值电阻：①机械调零后将多用电表的 红 、 黑 表笔分别插入+、-插孔，选择开关旋至 （“Ω”）档（x1、x10、x100、x1k ）。

②将两个表笔 短接 在一起，调节 欧姆调零 旋钮，直至指针指到 右 侧0位置。

③将两个表笔接在待测电阻两端，指针稳定后，读出数据：R 1= Ω。

7 学生实验：练习使用多用电表[学习目标] 1.知道欧姆表测量电阻的原理，了解欧姆表的内部结构和刻度特点.2.知道多用电表的测量功能，学会用多用电表测量电压、电流和定值电阻.3.学会用多用电表判断二极管的正、负极．一、欧姆表的原理1．欧姆表的构造：表头、电源和可变电阻三部分组成． 2．原理：依据闭合电路欧姆定律制成，由电流表改装而成．3．测量原理如图1所示，当红、黑表笔间接入被测电阻R x 时，通过表头的电流为I ，则R x ＝E I－(r ＋R g ＋R 0)．改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出被测电阻的阻值．图1二、多用电表的构造和原理1．多用电表由表头、电流测量电路、电压测量电路、电阻测量电路以及转换开关S 等组成． 如图2所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．图22．外形构造(如图3所示)图3(1)表头①多用电表的上半部是表头，表盘最下一行是交流电压表的刻度，最上面一行是欧姆表的刻度，这两个刻度是不均匀的，其余刻度是均匀的，共用一条刻度线，但标有不同的数值．②表头的下部有一个定位螺丝S，使用前应先检查指针是否指在左边“0”刻度线处，如有偏差，则用小螺丝刀旋动定位螺丝，使指针回到“0”刻度线处．(2)选择开关选择开关位于多用电表的下半部的中心部位，分为直流电压(V)、交流电压()、直流电流(A)、电阻(Ω)四个区域，每个区域又有着若干个量程或倍率．(3)电阻挡的调零旋钮T.(4)两个插孔．测量时，红表笔要插入＋插孔、黑表笔要插入－插孔，并通过转换开关接入与待测量相应的测量端．三、练习使用多用电表1．测电压(1)选择直流电压挡合适的量程，并将选择开关旋至相应位置．(2)将多用电表并联在待测电路两端，注意红表笔接触点的电势应比黑表笔接触点的电势高．(3)根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表示的电压值．2．测电流(1)选择直流电流挡合适的量程，并将选择开关旋至相应位置．(2)将被测电路导线拆开一端，把多用电表串联在电路中．(3)读数时，要认清刻度盘上的最小刻度．注意：电流应从红表笔流入多用电表．3．测电阻(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以量程倍率即为待测电阻阻值．④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．(3)注意：①测电阻必须把待测电阻隔离．②合理选择量程，使指针尽可能指在中值附近．③如果指针偏转角度过小，则在表盘左侧刻度密集处，则应更换较大的倍率重新测量．④切记换挡需重新进行欧姆调零．⑤读数时应乘以相应的倍率．⑥电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时更换电池．4．用多用电表判断二极管的正、负极(1)认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为负极．图4特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻很大(填“很大”或“很小”)．(2)判断二极管的正、负极①选择电阻挡的适当量程，让两表笔分别接触二极管的两根引线，测出电阻值．②变换两表笔位置，再次与二极管的两根引线接触，测出电阻值．③电阻较小时接触黑表笔的一端是正极，另一端是负极．5．注意事项(1)使用前要观察指针是否指在左侧“0”刻度线处，否则要进行机械调零．(2)电流进出电表的流向都是从红表笔流入，从黑表笔流出．(3)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数．(4)各项测量完成后都应将选择开关旋至“OFF”处或交流电压的最大量程处，长期不用应把表内电池取出.一、欧姆表测电阻的原理1．原理如图5所示图5当两表笔间接测量电阻R x 时(如图丙所示)由闭合电路欧姆定律得I ＝E r ＋R g ＋R 0＋R x得R x ＝E I －(R 0＋r ＋R g )，因R x 与I 不成正比，所以欧姆表的刻度不均匀． 当R x ＝r ＋R g ＋R 0＝R 内时，电流I ＝E R x ＋R 0＋R g ＋r ＝I g 2，此时电流表指在刻度盘的中央，该电阻叫中值电阻．2．欧姆表表盘的刻度标注刻度标注方法 标注位置 “0 Ω” 红、黑表笔短接，调节调零旋钮，使指针满偏，被测电阻R x ＝0满偏电流I g 处 “∞” 红、黑表笔不接触，表头指针不偏转，被测电阻R x ＝∞电流为零处 中值电阻 R x 中＝r ＋R 0＋R g ＝r 内 刻度盘正中央“R x ”红、黑表笔接R x ，I x ＝E (r ＋R 0＋R g )＋R x ，R x 与I x 一一对应与R x 对应电流I x 处3.欧姆表刻度盘特点 (1)I 与R x 不成比例，欧姆表的刻度不均匀．(2)欧姆表偏角(偏角是指相对零电流位置或左端的“0”刻度而言的)越大，表明被测电阻阻值越小．例1 若某欧姆表表头的满偏电流为5 mA ，内装一节干电池，电动势为1.5 V ，那么该欧姆表的内阻为______ Ω.待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中央，则待测电阻的阻值为________ Ω.若指针指在满刻度的34处，则待测电阻的阻值为________ Ω.答案 300 300 100解析 将红、黑表笔短接，调节调零电阻的阻值，当电流表指针满偏时I g ＝E R g ＋r ＋R 0， 欧姆表的内阻R 内＝R g ＋r ＋R 0＝E I g ＝ 1.55×10－3Ω＝300 Ω. 当电流为12I g 时，有12I g ＝E R 内＋R x 1， 即R 内＋R x 1＝2E I g＝600 Ω，故R x 1＝300 Ω. 当电流为34I g 时，有34I g ＝E R 内＋R x 2， 即R 内＋R x 2＝4E 3I g＝400 Ω， 故R x 2＝100 Ω.针对训练 把一量程6 mA 、内阻100 Ω的电流表改装成欧姆表，电路如图6所示，现备有如下器材：图6A ．电源E ＝3 V(内阻不计)；B ．变阻器0～100 Ω；C ．变阻器0～500 Ω；D ．红表笔；E ．黑表笔．(1)变阻器选用________．(2)红表笔接________端，黑表笔接________端．(3)电流表2 mA 刻度处换成电阻刻度，其电阻值应为________；电流表3 mA 刻度处换成电阻刻度，其电阻值应为________．答案 (1)C (2)N M (3)1 000 Ω 500 Ω解析 (1)两表笔直接接触时，调节变阻器的阻值使电流达到满偏，则有I g ＝E R g ＋R 0，解得R 0＝400 Ω，故变阻器应选C.(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M 端．(3)电流I＝2 mA时，有I＝ER g＋R0＋R x，解得R x＝1 000 Ω.电流I′＝3 mA时，有I′＝ER g＋R0＋R x′，解得R x′＝500 Ω.二、多用电表测电流、电压和电阻例2在“练习使用多用电表”的实验中：(1)某同学连接的电路如图7所示．图7①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是______的阻值；③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若________．A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针向左偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 ΩD．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源) (2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时，电流表与R1串联，此时电流表测得的是通过R1的电流．②切断电路，选择开关尖端对准欧姆挡时，测得的是R1和R2串联的总电阻．③选择开关尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，电阻R1被短路，此时多用电表示数等于电阻R2两端的电压，也等于电源的路端电压．(2)双手捏住两表笔金属杆时，测量值为被测电阻与人体电阻的并联阻值，应偏小，A 错误；测量时指针若向左偏离中央刻度过大，应增大倍率，B 错误；选择开关对应“×10”倍率，指针位于20与30正中间时，测量值应小于250 Ω，C 错误；电池使用时间太久，电动势减小，内电阻变大，虽然完成调零，但测量值将比真实值偏大，D 正确．三、多用电表的读数1．读数时要注意读表盘上的哪条刻度线：欧姆表刻度不均匀，读最上一排刻度线；直流电流、直流电压刻度均匀，读中间刻度线．2．电压表、电流表的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少及应读到的有效数字位数．例3 如图8所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图8(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是_____(选填“×10”“×100”或“×1 k ”)．(2)用此多用电表进行测量，当选用量程为50 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为______ mA ；当选用量程为250 mA 的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.(3)当选用量程为10 V 的电压挡测量电压时，表针也指于图示位置，则所测电压为_____ V. 答案 (1)1.5×103 ×1 k (2)30.8(30.7～30.9都正确) 154 (3)6.2解析 (1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103 Ω；测2.0×104 Ω的电阻时应选“×1 k ”的欧姆挡．(2)选50 mA 电流挡，则每一小格表示1 mA ，测量的精确度为1 mA ，应估读到0.1 mA(此时为110估读)，指针对应的读数为30.8 mA ；选择量程为250 mA 的电流挡，则每一小格表示5 mA ，测量的精确度为5 mA ，应估读到1 mA(此时为15估读)，指针对应的读数为154 mA.(3)选择10 V电压挡，则每一小格表示0.2 V，测量的精确度为0.2 V，应估读到0.1 V(此时估读)，指针对应的读数为6.2 V.应为12四、测量二极管的正、反向电阻判断二极管的极性例4某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负插孔，将选择开关拨至欧姆挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出多用电表示数．(5)为了得到准确的测量结果，应让多用电表指针尽量指向表盘________(填“左侧”“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关旋转到________位置．答案(3)短接(4)红黑(5)中央(6)“OFF”挡或交流电压最高挡五、用多用电表判断电路故障1．电压表检测法若电路断路，将电压表与电源并联，若有电压说明电源完好，然后将电压表逐段与电路并联，若某一段电压表指针偏转，说明该段电路中有断点．若电路短路，则用电压表逐段与电路并联，某一段电压表示数为零，则该段被短路．2．欧姆表检测法断开电路，用多用电表的欧姆挡测量待测部分的电阻，若检测部分示数正常，说明两点间正常；若检测部分电阻很小(几乎为零)，说明该部分短路；若检测部分指针几乎不动，说明该部分断路．例5在如图9所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．图9(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合的情况下，若测得5、6两点间的电压接近电源的电动势，则表明_______可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤：_____________________________________________________________________________. 答案 (1)电压 欧姆(2)开关或连接点5、6(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻，若电阻为无穷大，表明小灯泡有故障．解析 (1)用多用电表欧姆挡测电阻时必须将其从电路中断开，在连接点1、2已接好的情况下，应选用多用电表的电压挡测量各器材两端的电压；点1和点2同时断开时，可以用欧姆挡进行测量．(2)在开关闭合时，若测得5、6两点间电压接近电源电动势，可知开关或连接点5、6出现故障．(3)把小灯泡拆离电路后，检验小灯泡是否断路可用多用电表的欧姆挡，调零后进行测量，如果电阻无穷大，说明灯泡是断路的.1．(多选)欧姆表的内部电路如图10所示，已知电流计的电阻为R g ，滑动变阻器接入电路的阻值为R 0，电源的电动势和内阻分别为E 、r .下列说法正确的是( )图10A ．欧姆表的工作原理是闭合电路的欧姆定律B ．电路图中左侧的表笔为黑表笔C ．欧姆表表盘的最左端为欧姆“0”刻度D ．欧姆表表盘的中间刻度值为R 中＝r ＋R g ＋R 0答案 AD解析 欧姆表是根据闭合电路的欧姆定律制成的，A 正确；电流从黑表笔出，红表笔进，B错误；“∞”刻度在刻度盘的左端，C 错误；当欧姆表指针指在中间位置时，I g 2＝E R 0＋R g ＋r ＋R x ，I g ＝E R 0＋r ＋R g，所以R x ＝R g ＋R 0＋r ，即中间刻度值为R 中＝r ＋R g ＋R 0，D正确．2．把一个满偏电流为3 mA 的电流表改装成欧姆表，其中电源电动势为3 V ．在测电阻时，电流表指针指在表盘上2 mA 处，在改成相应的电阻刻度时，应是( )A ．250 ΩB ．500 ΩC ．1 000 ΩD ．1 500 Ω答案 B解析 当电流表满偏时，欧姆表的内阻为R 内＝E I g ＝33×10－3Ω＝1 000 Ω，当电流表指针指在表盘上2 mA 处时，整个回路的电阻R x ＋R 内＝E I ＝32×10－3Ω＝1 500 Ω，所以R x ＝500 Ω，选项B 正确．3．如图11所示，一多用电表的选择开关指在电阻“×1”挡，此时的测量值为________；选择开关指在直流250 V 电压挡，此时的测量值为________，选择开关指在直流10 V 电压挡，测量值应该为______，选择开关指在直流100 mA 电流挡，测量值应该为________．图11答案 4 Ω 200 V 8.0 V 80 mA4．小明用多用电表测某一电阻，他选择欧姆挡“×100”，用正确的操作步骤测量时，发现指针位置如图12中虚线所示．图12(1)为了较准确地进行测量，请你补充完整下列依次应该进行的主要操作步骤：A ．将选择开关转至________(填“×1”“×10”或“×1 k ”)挡；B ．将红、黑表笔短接，进行________(填“欧姆调零”或“机械调零”)．(2)重新测量后，刻度盘上的指针位置如图中实线所示，则测量结果是________ Ω. 答案 (1)×10 欧姆调零 (2)1305．某照明电路出现故障，其电路如图13甲所示，该电路用标称值12 V 的蓄电池做电源，导线与其接触完好，维修人员使用已经调好的多用电表直流50 V 挡检测故障，他将黑表笔接在c 点，用红表笔分别探测电路的a 、b 点．图13(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________ V，说明________正常(选填“蓄电池”“保险丝”“开关”或“小灯”)．(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用电表指示仍然如图乙，可判定发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)．答案(1)11.5(11.4～11.6均可)蓄电池(2)小灯1．以下是欧姆表原理的电路示意图，正确的是()答案 C解析选项B的欧姆表中没有可调电阻，B错；选项A、D电流表的负极接到了电源的正极，A、D错；红表笔应接电源的负极，黑表笔应接电源的正极，C对．2．(多选)下列关于多用电表欧姆挡的说法，正确的是()A．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度线越疏B．红表笔是与表内的电源正极相连的C．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D．为了减小误差，应尽量使指针指在中间刻度附近答案CD解析由I＝Er＋R＋R g＋R x，电流I与对应的待测电阻阻值R x不成正比，电阻的刻度线是不均匀的，刻度值越大处刻度线越密，故A错误；在欧姆表内部黑表笔接的是电源的正极，故B错误；测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻，故C正确；当指针指在刻度盘的中间刻度附近时，测量的数据误差最小，所以为了减小误差，应尽量使指针指在中间刻度附近，故D正确．3．图1中关于多用电表的使用，下列操作正确的是()图1A．测电压时，应按图甲连接方式测量B．测电流时，应按图乙连接方式测量C．测电阻时，应按图丙连接方式测量D．测二极管的反向电阻时，应按图丁连接方式测量答案 B解析测电压时，红表笔应接电势高的点，黑表笔应接电势低的点，A项错误；测电阻时，应将电阻从电路中隔离出来，C项错误；由于黑表笔接的是内部电源的正极，所以测二极管的反向电阻时，红表笔应接二极管的正极，D项错误．4．(多选)(2021·辽宁省实验中学高二上月考)在用欧姆表测电阻的实验中，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，正确的判断和做法是()A．这个电阻阻值较小B．为了把电阻测得更准确一些，应换用“×1”挡，重新测量C．为了把电阻测得更准确一些，应换用“×1 k”挡，重新测量D．换挡之后不需要欧姆调零，可直接测量答案AB解析因为欧姆表的零刻度在表盘的右侧，用“×10”挡测量一个电阻的阻值，发现表针偏转角度较大，说明电阻阻值较小，为了准确测量，应换用小挡位，A、B正确，C错误；换挡之后需进行欧姆调零，D错误．5．一个用满偏电流为3 mA的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω答案 A解析 设欧姆表的内阻为R 内，由闭合电路欧姆定律知：3×10－3 A ＝E R 内，1.5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1.5 V ，又1×10－3 A ＝E R 内＋R x，所以R x ＝1 000 Ω，故选A.6．(1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x ，以下给出的是可能的操作步骤，其中S 为选择开关，P 为欧姆调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上________．a ．旋转S 使其尖端对准欧姆挡×1 kb ．将两表笔分别连接到被测电阻的两端，读出R x 的阻值后，断开两表笔c ．旋转S 使其尖端对准欧姆挡×100d ．将两表笔短接，调节P 使指针对准刻度盘上欧姆挡的零刻度，断开两表笔e ．旋转S 使其尖端对准交流500 V 挡，并拔出两表笔根据图2所示指针位置，此被测电阻的阻值约为________Ω.图2(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________．A ．测电阻时如果指针偏转角过大，应将选择开关拨至倍率较小的挡位，重新调零后测量B ．测量电路中的某个电阻，应该把该电阻与电路断开C ．测量阻值不同的电阻时都必须重新调零D ．测量结束后，应把选择开关拨到OFF 挡或交流电压最高挡答案 (1)adbe 1.5×104 (2)ABD7．某实验小组的同学利用如图3所示电路进行实验，使用的器材有：多用电表、电压表(量程5 V ，内阻十几千欧)、滑动变阻器(最大阻值5 kΩ)、导线若干．图3(1)将多用电表挡位调到电阻“×100 Ω”挡，再将红表笔和黑表笔短接，________________；(2)将图中多用电表的红表笔和__________(选填“1”或“2”)端相连，黑表笔连接另一端；(3)若多用电表挡位调到电阻“×100”挡测量，指针偏转角度过小，应换________挡(选填“×10”或“×1 k”)；(4)换挡后重新进行(1)的步骤后，将滑动变阻器的滑片调到适当位置，使多用电表的示数如图4甲所示，这时电压表的示数如图乙所示．多用电表和电压表的读数分别为____________和______________．图4答案(1)进行欧姆调零(2)1 (3)×1 k(4)15 kΩ 3.60 V解析(1)欧姆表使用前一定要进行欧姆调零．(2)电流从红表笔流入多用电表，从黑表笔流出多用电表；电流从电压表正接线柱流入，故红表笔接“1”，黑表笔接“2”．(3)欧姆表的指针偏角过小，说明待测电阻的阻值较大，即所选的倍率过小，应选择大一挡的倍率，所以应该换用“×1 k”挡．(4)欧姆表读数＝倍率×表盘读数，即1 k×15 Ω＝15 kΩ；电压表最小分度为0.1 V，故读数为3.60 V.8．多用电表表头的示意图如图5所示，在正确操作的情况下：图5(1)若选择开关的位置如图所示，则测量结果为______ Ω.(2)若选择开关的位置如箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________.A．重新机械调零B．重新欧姆调零C．调到“×1 kΩ”倍率D．调到“×10 Ω”倍率E．红、黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值(3)测量结束后，应将选择开关拨到______________________________________________．(4)无论用多用电表进行何种测量(限于直流)，电流都应该从_________(填“红”或“黑”)色表笔经________(填“正”或“负”)插孔流入电表．答案(1)3 400(2)CBE(3)OFF挡或交流电压最高挡(4)红正解析(1)题图所示指针读数为34 Ω，又因欧姆挡倍率为“×100”，故测量结果为34 Ω×100＝3 400 Ω.(2)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，说明指针示数偏大，所选倍率太小，为准确测量电阻，应调到“×1 kΩ”倍率，然后进行欧姆调零，再测电阻阻值，故步骤应该依次为CBE.(3)测量结束后，应将选择开关拨到OFF挡或交流电压最高挡．(4)无论用多用电表进行何种测量(限于直流)，电流都应该从红色表笔经正插孔流入电表．9．在如图6所示的电路中，四节干电池串联，小灯泡A、B的规格均为“3.8 V0.3 A”．闭合开关S后，无论怎样移动滑片P，A、B灯都不亮．图6(1)①用多用电表的直流电压挡检查故障，量程应该选________．A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障可能是________．A．B灯丝断路B．A灯丝断路C．d、e间断路D．B灯被短路(2)接着用多用电表测小灯泡的电阻．测量前，将小灯泡从电路中隔离，将多用电表的选择开关置于测电阻挡的“×1”挡．某次测量结果如图7所示，测得灯泡电阻为________Ω.换掉损坏的元件，电路正常接通．将多用电表选择开关置于“250 mA”挡，断开开关S，将两表笔分别与a、b两接线柱接触，稳定时其指针也恰好指在如图所示所指位置上，则通过灯泡的电流是________mA.图7答案(1)①B②B(2)717510．图8(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡．图8(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R 6的使用，下列说法正确的是________(填正确答案标号)．A ．在使用多用电表之前，调整R 6使电表指针指在表盘左端电流“0”位置B ．使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置C ．使用电流挡时，调整R 6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R 1＋R 2＝________Ω，R 4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B 端是与“1”相连的，则多用电表读数为__________；若此时B 端是与“3”相连的，则读数为________；若此时B 端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)答案 (1)黑 (2)B (3)160 880 (4)1.47 mA 1．10 kΩ 2.94 V解析 (1)电流从黑表笔流出多用电表，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整指针定位螺丝，使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1 mA 的电流挡，由并联电路两支路电流与电阻成反比知，R g R 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160 Ω.当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联总电阻为120 Ω，两端电压为0.12 V ，则R 4两端电压为0.88 V ，由串联电路中电压与电阻成正比知：R 4电阻为880 Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA ，读数为1.47 mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V ，读数为2.94 V.。

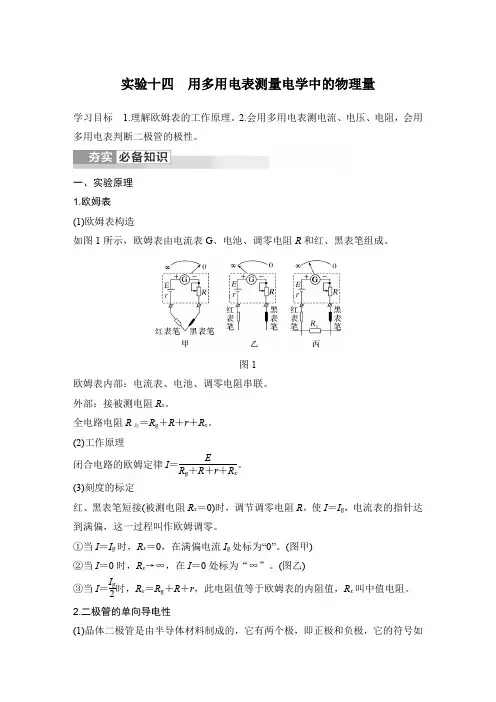

实验十四用多用电表测量电学中的物理量学习目标 1.理解欧姆表的工作原理。

2.会用多用电表测电流、电压、电阻，会用多用电表判断二极管的极性。

一、实验原理1.欧姆表(1)欧姆表构造如图1所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成。

图1欧姆表内部：电流表、电池、调零电阻串联。

外部：接被测电阻R x。

全电路电阻R总＝R g＋R＋r＋R x。

(2)工作原理闭合电路的欧姆定律I＝ER g＋R＋r＋R x。

(3)刻度的标定红、黑表笔短接(被测电阻R x＝0)时，调节调零电阻R，使I＝I g，电流表的指针达到满偏，这一过程叫作欧姆调零。

①当I＝I g时，R x＝0，在满偏电流I g处标为“0”。

(图甲)②当I＝0时，R x→∞，在I＝0处标为“∞”。

(图乙)③当I＝I g2时，R x＝R g＋R＋r，此电阻值等于欧姆表的内阻值，R x叫中值电阻。

2.二极管的单向导电性(1)晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图2甲所示。

图2(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。

当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。

二、实验操作1.机械调零：用小螺丝刀调节定位螺丝，进行机械调零。

2.将红、黑表笔分别插入“＋”“－”插孔。

3.测量小灯泡的电压和电流。

(1)按图3甲所示连好电路，将选择开关置于直流电压挡，测小灯泡两端的电压。

图3(2)按图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。

4.测量定值电阻(1)选择合适的挡位，把两表笔短接，进行欧姆调零。

(2)将被测电阻接在两表笔之间，待指针稳定后读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果。

(3)测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。

三、注意事项1.表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”“黑出”。

实验多用电表(万用表)的使用【多用电表测电阻（欧姆表）】1．实验目的（多用表测电阻）（欧姆表）了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。

2．多用电表特点多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。

每一测量项目有几个量程。

用途广泛，使用方便，但准确度稍低。

3．实验器材多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。

4．实验步骤(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。

(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。

(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。

方法：红、黑表笔短接，调节调零旋钮，使指针指向最右方0处．(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。

(5)重复步骤(2)、(3)、(4)。

对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。

(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。

如果欧姆表长期不用，应取出表内的电池。

5. 欧姆表测电阻电路图及表盘刻度问题：相对于其他电表欧姆表的表头有什么特点？①零刻度在右边，左边为无限大②刻度不均匀，左边密、右边稀疏6.使用步骤7．注意事项(1)测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔。

(2)合理选择欧姆档量程，应尽可能使指针指在中央位置附近(指针处在表盘中央时读数比较准确)。

(3)指针偏转角太大，小电阻，换用小倍率；指针偏转角太小，大电阻，换用大倍率。

(4)换用欧姆档的另一量程时，一定要重新进行“欧姆调零”，才能进行测量。

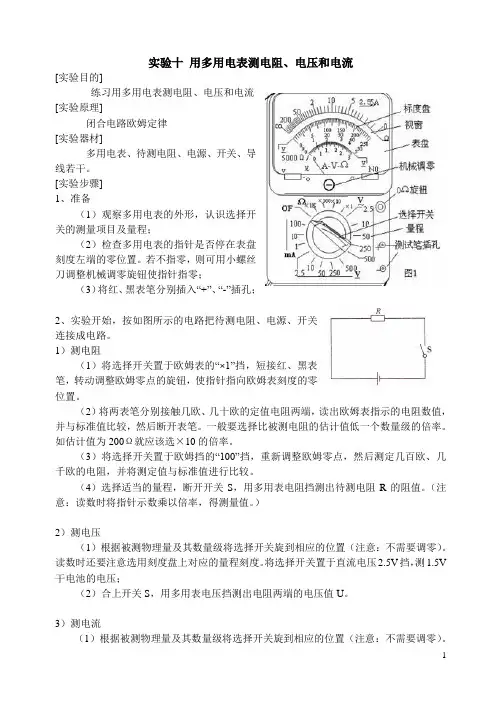

实验十用多用电表测电阻、电压和电流[实验目的]练习用多用电表测电阻、电压和电流[实验原理]闭合电路欧姆定律[实验器材]多用电表、待测电阻、电源、开关、导线若干。

[实验步骤]1、准备（1）观察多用电表的外形，认识选择开关的测量项目及量程；（2）检查多用电表的指针是否停在表盘刻度左端的零位置。

若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；（3）将红、黑表笔分别插入“+”、“-”插孔；2、实验开始，按如图所示的电路把待测电阻、电源、开关连接成电路。

1）测电阻（1）将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。

（2）将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔。

一般要选择比被测电阻的估计值低一个数量级的倍率。

如估计值为200Ω就应该选×10的倍率。

（3）将选择开关置于欧姆挡的“100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较。

（4）选择适当的量程，断开开关S，用多用表电阻挡测出待测电阻R的阻值。

（注意：读数时将指针示数乘以倍率，得测量值。

）2）测电压（1）根据被测物理量及其数量级将选择开关旋到相应的位置（注意：不需要调零）。

读数时还要注意选用刻度盘上对应的量程刻度。

将选择开关置于直流电压2.5V挡，测1.5V 干电池的电压；（2）合上开关S，用多用表电压挡测出电阻两端的电压值U。

3）测电流（1）根据被测物理量及其数量级将选择开关旋到相应的位置（注意：不需要调零）。

读数时还要注意选用刻度盘上对应的量程刻度。

（如测量20mA 左右的直流电流，应将选择开关对准左边100mA 量程处；在刻度盘上，应该看最下一行刻度，即满偏刻度为10的刻度线，从刻度盘读出数据后还应再乘10，得测量结果。

）（2）断开开关S ，用多用表串联接入电路，再合上开关S ，用多用表电流挡测出流过电阻的电流值。

练习用多用电表测电流电压实验目的：利用多用表测量电路中的电流和用电器两端的电压。

实验原理：利用串联电路中电流处处相等，个并联支路两端电压相等。

实验器材：多用表、电源、电阻R 、导线。

实验步骤：1) 按右图连接电路，2) 测电压①选挡、调零：将多用表的红黑表笔分别插入“＋”、“－”插孔，选择开关旋至直流电压５Ｖ档（测前要调零）。

②测量、读数：，利用红黑表笔将多用表与待测电阻并联，读出此时的电压值。

3) 测电流：①选挡、调零：断开开关，并将电阻R 与开关间导线拆开；将多用表选择开关调至直流电压５００ｍＡ档（换挡要调零）。

②测量、读数：利用红黑表笔将多用表串联在电路，闭合开关，读出电路中的电流值。

4) 复位：注意事项：1) 在测量电流或电压时，要让电流从多用表的红表笔流入，黑表笔流出。

2) 测量电流时若读数太小，则应适当改变量程，使指针发生叫明显偏转，以减小读数误差。

练习用多用电表测电阻[实验目的]练习使用多用电表测电阻。

[实验原理]多用电表由表头、选择开关和测量线路三部分组成（如图），表头是一块高灵敏度磁电式电流表，其满度电流约几十到几百μA ，转换开关和测量线路相配合，可测量交流和直流电流、交流和直流电压及直流电阻等。

测量直流电阻部分即欧姆表是依据闭合电路欧姆定律制成的，原理如图所示，当红、黑表笔短接并调节R 使指针满偏时有I g =R r r g ++ε=中R ε （1）当电笔间接入待测电阻R x 时，有I x =x R R +中ε（2）联立（1）、（2）式解得g x I I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
