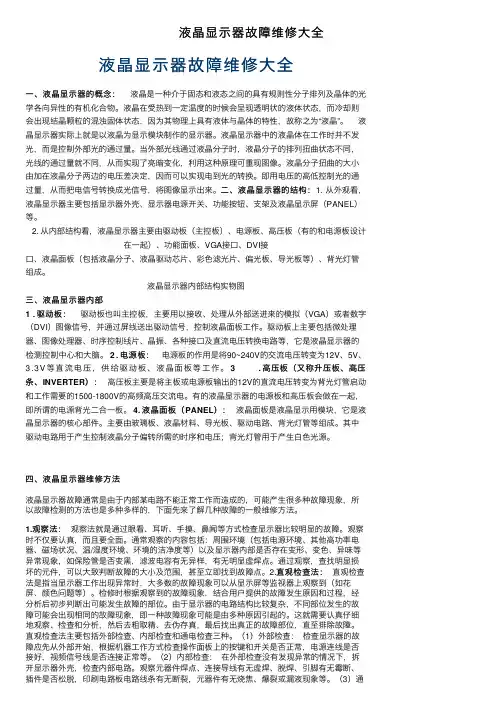

液晶显⽰器故障维修⼤全液晶显⽰器故障维修⼤全⼀、液晶显⽰器的概念:液晶是⼀种介于固态和液态之间的具有规则性分⼦排列及晶体的光学各向异性的有机化合物。
液晶在受热到⼀定温度的时候会呈现透明状的液体状态,⽽冷却则会出现结晶颗粒的混浊固体状态,因为其物理上具有液体与晶体的特性,故称之为“液晶”。
液晶显⽰器实际上就是以液晶为显⽰模块制作的显⽰器。
液晶显⽰器中的液晶体在⼯作时并不发光,⽽是控制外部光的通过量。
当外部光线通过液晶分⼦时,液晶分⼦的排列扭曲状态不同,光线的通过量就不同,从⽽实现了亮暗变化,利⽤这种原理可重现图像。
液晶分⼦扭曲的⼤⼩由加在液晶分⼦两边的电压差决定,因⽽可以实现电到光的转换。
即⽤电压的⾼低控制光的通⼆、液晶显⽰器的结构:1. 从外观看,过量,从⽽把电信号转换成光信号,将图像显⽰出来。
⼆、液晶显⽰器的结构:液晶显⽰器主要包括显⽰器外壳、显⽰器电源开关、功能按钮、⽀架及液晶显⽰屏(PANEL)等。
2. 从内部结构看,液晶显⽰器主要由驱动板(主控板)、电源板、⾼压板(有的和电源板设计在⼀起)、功能⾯板、VGA接⼝、DVI接⼝、液晶⾯板(包括液晶分⼦、液晶驱动芯⽚、彩⾊滤光⽚、偏光板、导光板等)、背光灯管组成。
液晶显⽰器内部结构实物图三、液晶显⽰器内部1. 驱动板:驱动板也叫主控板,主要⽤以接收、处理从外部送进来的模拟(VGA)或者数字(DVI)图像信号,并通过屏线送出驱动信号,控制液晶⾯板⼯作。
驱动板上主要包括微处理器、图像处理器、时序控制线⽚、晶振、各种接⼝及直流电压转换电路等,它是液晶显⽰器的检测控制中⼼和⼤脑。
2. 电源板:电源板的作⽤是将90~240V的交流电压转变为12V、5V、(⼜称升压板、⾼压⾼压板(⼜称升压板、⾼压3.3V等直流电压,供给驱动板、液晶⾯板等⼯作。
3. ⾼压板条、INVERTER):⾼压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和⼯作需要的1500-1800V的⾼频⾼压交流电。
液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案:一种是CCFL灯管,另一种就是目前比较流行的LED背光屏。
由于LED背光系统因为寿命长、故障率低,几乎不存在维修,所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。
CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。
我们做维修时,必须把某一个功能单元电路进行细划分块,然后分清楚各部分功能之间的连接关系。
背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+12V 工作电压。
高压板是负责把12V直流电压通过PWM控制电路,转换成脉冲直流电,再经过升压变压器,提升到800――1500V的脉冲电压,直接点亮CCFL灯管。
我们现在用的CCFL灯管一般点亮电压在1200-1500V,正常工作时电压在600-800V,工作电流在5-7MA左右。
我们现在维修时常用的冷极型灯管有两种。
二、背光工作原理详解现在液晶常用的升压方案有三种:一种是在维修中比较常见的明基方案,使用P沟道场管降压来实现调光,再通过两只PNP三极管组成自激振荡升压电路完成升压工作。
第二种是使用一只NP复合场管,由PWM IC直接控制场管推动升压变压器来完成升压动作。
第三种要想排除液晶背光的故障,就必须了解液晶显示器背光各单元电路的作用,把有可能引起背光保护的原因全部想清楚。
与背光正常工作的几个部分电路:驱动板送出的ONOFF和ADJ信号,一体板或电源适配器的+12V供电,高压板的升压电路,PWM控制电路,过压过流采样电路,灯管接插座,灯管连接线,灯管。
ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号,从字面上就可以看出来。
ON/OFF信号一般为高电平开启,低电平关闭。
但也有少部分高压板是需要低电平开启,高电平关闭的,这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。
一般情况下ON/OFF信号的电压为3.3V左右,一般不起过5V。
液晶显示器常见故障的维修液晶显示器的结构进行介绍,下面就是一台液晶显示器之结构和所有的配件1、PANEL(液晶屏)2、A/D驱动板;3、液晶驱屏线4、高压板(又称升压板、高压条、INVERTER)5、高压板线材6、电源适配器(外置,一般都用直流3A/12V),也有部分之显示器的开关电源部分内置在机内之,直接输入AC220V7、VGA线8、外壳以下是根据我们日常之检修总结之一些检修思路:1.显示器整机没有电(1)电源故障:这是一个应该说是非常简单的故障,一般的液晶显示器分机内电源和机外电源两种,机外的常见一些。
不论那种电源,它的结构比crt显示器之电源简单多了,易损的一般是一些小元件,象保险管、整流桥.300V滤波电容、电源开关管、电源管理IC,整流输出二极管,滤波电容等。
(2)驱动板故障: 驱动板烧保险或者是稳压芯片出现故障,有部分机器是把开关电源内置,输出两组电源,其中一组是5V,供信号处理用,另外一组是12V提供高压板点背光用,如果开关电源部分电路出现了故障会有可能导致两组电源均没输出.先查12V电压好否,跟着查5V电压好否,因为A/D驱动板之MCU芯片的工作电压是5V,所以查找开不了机的故障时,先用万用表测量5V电压,如果没有5V电压或者5V电压变得很低,那么一种可能是电源电路输入级出现了问题,也就是说12V转换到5V之电源部分出了问题,这种故障很常见,检查5端稳压块(常见型号8050SD—LM2596—AIC15-01等).另一种可能就是5V的负载加重了,把5V电压拉得很低,换一种说法就是说,后级的信号处理电路出了问题,有部分电路损坏,引起负载加重,把5V电压拉得很低,逐一排查后级出现问题的元件,替换掉出现故障的元件后,5V能恢复好,故障一般就此解决,也经常遇到5V电压恢复好后还不能好开机的,这种情况也有多种原因,一方面是MCU之程序被冲掉可能会导致不开机,还有就是MCU本身损坏,比如说MCU之I/O口损坏,使MCU扫描不了按键,遇到这种由MCU引起的故障,找硬件的问题是没有用的,就算你换了MCU 也解决不了问题,因为MCU是需要编程和写码的,在没办法找到原厂之AD驱动板替换之情况下,我们只能用通用A/D驱动板代换如:151D或161B等.2.显示屏亮一下就不亮了,但是电源指示灯绿灯常亮。

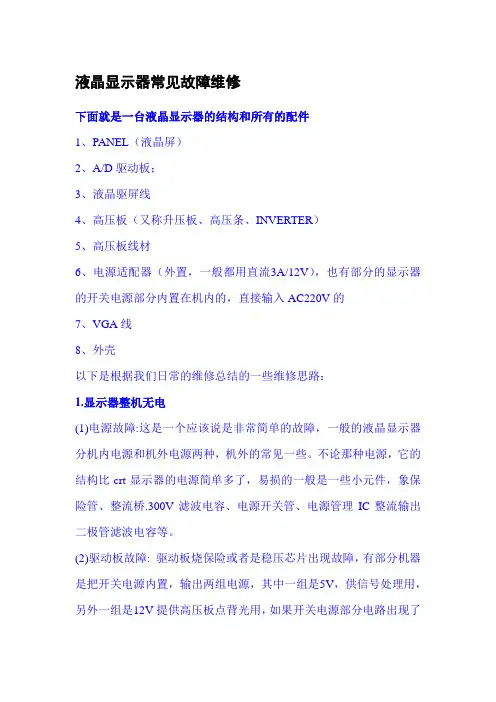

液晶显示器常见故障维修下面就是一台液晶显示器的结构和所有的配件1、PANEL(液晶屏)2、A/D驱动板;3、液晶驱屏线4、高压板(又称升压板、高压条、INVERTER)5、高压板线材6、电源适配器(外置,一般都用直流3A/12V),也有部分的显示器的开关电源部分内置在机内的,直接输入AC220V的7、VGA线8、外壳以下是根据我们日常的维修总结的一些维修思路:1.显示器整机无电(1)电源故障:这是一个应该说是非常简单的故障,一般的液晶显示器分机内电源和机外电源两种,机外的常见一些。
不论那种电源,它的结构比crt显示器的电源简单多了,易损的一般是一些小元件,象保险管、整流桥.300V滤波电容、电源开关管、电源管理IC整流输出二极管滤波电容等。
(2)驱动板故障: 驱动板烧保险或者是稳压芯片出现故障,有部分机器是把开关电源内置,输出两组电源,其中一组是5V,供信号处理用,另外一组是12V提供高压板点背光用,如果开关电源部分电路出现了故障会有可能导致两组电源均没输出.先查12V电压正常否,跟着查5V电压正常否,因为A/D驱动板的MCU芯片的工作电压是5V,所以查找开不了机的故障时先用万用表测量5V电压,如果没有5V电压或者5V电压变得很低,那么一种可能是电源电路输入级出现了问题,也就是说12V转换到5V的电源部分出了问题,这种故障很常见检查5端稳压块(常见型号8050SD—LM2596—AIC15-01等).另一种可能就是5V的负载加重了,把5V电压拉得很低,换一种说法就是说,后级的信号处理电路出了问题,有部分电路损坏,引起负载加重,把5V电压拉得很低,逐一排查后级出现问题的元件,替换掉出现故障的元件后,5V能恢复正常,故障一般就此解决,也经常遇到5V电压恢复正常后还不能正常开机的,这种情况也有多种原因,一方面是MCU的程序被冲掉可能会导致不开机,还有就是MCU本身损坏,比如说MCU的I/O口损坏,使MCU扫描不了按键,遇到这种由MCU引起的故障,找硬件的问题是没有用的,就算你换了MCU也解决不了问题,因为MCU是需要编程和写码的,在没办法找到原厂的AD驱动板替换的情况下,我们只能用通用A/D驱动板代换如:151D或161B等.2.显示屏亮一下就不亮了,但是电源指示灯绿灯常亮。
液晶显示器维修教程液晶显示器维修教程液晶显示器是一种常见的电子设备,它在我们的生活中起到了重要的作用。
然而,由于各种原因,液晶显示器也会出现一些故障。
在本篇维修教程中,我将介绍几种常见的液晶显示器故障及其修复方法。
1. 显示屏无显示当液晶显示器无法正常显示图像时,首先要检查连接电源和数据线是否正常。
确保所有连接线都牢固连接。
如果连接没有问题,可能是显示器的背光灯有问题。
你可以通过以下步骤来进行维修:(1) 确保显示器处于开启状态。
(2) 检查背光灯是否亮起。
如果没有亮起,可能是背光灯故障。
可以尝试更换或修复背光灯。
(3) 检查显示器的控制板是否工作正常。
如果控制板有故障,可以考虑更换或修复。
2. 显示屏有亮点或暗点有时候液晶显示器上会出现一些明显的亮点或暗点。
这可能是由于像素故障导致的。
解决方法如下:(1) 使用一个软布或棉签轻轻擦拭显示屏,以去除可能导致像素故障的灰尘或污渍。
(2) 使用一个像素修复软件来尝试修复故障像素。
这些软件通常会在不同的像素颜色下闪烁一段时间,以尝试修复问题。
3. 显示屏画面有残影当你在液晶显示器上移动一个对象时,画面上会出现一个残影,这可能是由于响应时间较长或刷新率较低造成的。
你可以尝试以下方法来解决:(1) 调整刷新率。
在操作系统设置中,你可以尝试增加刷新率,以改善显示效果。
(2) 更换显示器。
如果调整刷新率没有效果,你可以考虑更换一个响应时间较低的显示器。
4. 显示屏出现闪烁当液晶显示器屏幕出现闪烁时,可能是由于电源或数据线连接不良造成的。
你可以尝试以下方法来解决:(1) 检查电源线和数据线是否正确连接。
(2) 更换电源适配器。
如果电源适配器有故障,可以考虑更换一个新的。
(3) 检查电源插座。
有时候电源插座电压不稳定会导致显示屏闪烁,你可以尝试更换一个稳定的电源插座。
总结:以上是几种常见的液晶显示器故障及其修复方法。
请注意,在进行任何维修工作之前,确保你有足够的知识和技能。
液晶显示器维修资料一、电源山于解码板需要的供电电压都比较低,所以对电源的滤波效果要求比较高。
时间用长的一些机子刚开机一亮即灭,或者是平时开机工作时画面轻微的忽明忽暗,有时能开机有时不能开机,就极有可能是电源供电不足造成,这些故障在单独电源盒供电只需代换试一试就很容易解决,如果是内置供电那就需拆机检查,主查滤波电路,只要是靠近发热元件的都应该是首换对象。
也可用外接电源并上去试,因为12V和5V很容易做到。
二、高压板(灯管和高压板一起来讲)首先高压板供电良好也是至关重要,高压板坏的典型故障就是开机指示灯亮,能够控制,主机不亮或者一亮即灭。
若是灯管坏(应该说多灯的显示屏不可能一起坏,一般只是坏一根),故障也是一亮即灭。
这样就给维修人员造成一些障碍,不知道到底是灯管坏还是高压板坏,所以我建议维修人员自备一个单灯的高压驱动板,在维修时可以单独用电源驱动板,把每一根灯管都试一遍,一灯两线,两灯四线,四灯八线。
都很好接,只需接其中两根一样的线就可。
四灯六线的取两根同颜色的粗线接上可以试。
基本上不管灯管大小全部都可以试出灯管的好坏,我从12寸到3X寸都试过。
判断完灯管后就可以检查高圧板了,如果是单块高压板,我建议直接换整块,价格便宜且省事。
如果是和电源一体,首查高压板供电保险,再查振荡三极管、二极管,其实上面零件很少,可以用表逐个全测一遍也花不了儿分钟,有的用振荡IC都不是怎么好买,激励IC—般很少坏,我修了很多只是碰到一、二例。
当然在对整合式高压板无计可施的时候可以用单独的高压板代替,只要空间允许。
三、解码板解码板坏的儿率也是比较大,一般冬天坏的多。
都是由于使用者身上的静电在触摸接键的时候导致解码板损坏,好的液晶在按键上就有放电脚,并加了儿层屏蔽,维修人员在更换按键时千万不要随意把五脚的按键用四脚来代替,这样就留下了隐患。
解码芯片的损坏率和MCU的损坏率基本相等,GM系列解码芯片基本上都是键控对地漏电,如果遇到这种系列的芯片,键控脚3. 3V电压被拉坊,更换按键无效,直接换芯片0K(这种芯片也比较好买,只是价格昂贵与整体代换解码板价格相当)。
液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术,但由于复杂的内部结构和电路,常常出现各种故障。
本手册将介绍液晶显示器的常见问题及其维修方法,以帮助读者解决问题并提高维修效率。
二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象:重新插拔视频线,检查信号源是否正常- 显示模糊或颜色失真:检查信号线接触是否良好,进行芯片检测和更换- 亮度调节失效:检查背光灯管是否破损,更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面,检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源,拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板,注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件,注意不要损坏其他零件c) 插入新零件,确保与相关线路连接稳固d) 重新组装显示器,注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示,以免影响屏幕寿命- 避免频繁开关屏幕,以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度,以免划伤或损坏五、安全注意事项1. 在拆解显示器时,务必注意安全,避免触电或其他意外伤害2. 当更换零件时,确保显示器断电,避免触及有电的部件3. 拆解零件时要轻拿轻放,避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难,应该寻求专业人员的帮助,避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍,包括故障排查与诊断、拆解与更换零件、维护与保养等方面。
液晶显示器维修手册第一章: 引言液晶显示器维修手册是为了帮助用户了解液晶显示器的维修和故障排除方法而编写的。
本手册将提供液晶显示器常见问题的解决方案和处理方法,以确保用户能够迅速恢复屏幕的正常运行。
第二章: 基础知识在进行液晶显示器维修之前,用户需要了解一些基础知识。
液晶显示器是通过液晶技术显示图像的设备。
它是由像素组成的,每个像素都由液晶层和光源背光组成。
用户需要熟悉液晶显示器的组成部分、原理和常见故障类型。
2.1 液晶显示器的组成部分液晶显示器由多个组件组成,包括面板、背光源、控制电路、接口等。
用户需要了解这些组件的功能和相互关系。
2.2 液晶显示器的工作原理液晶显示器的工作原理包括电压控制液晶颗粒来控制光的通过、背光源的照明方式以及图像传输的过程。
用户需要熟悉这些原理,以便更好地进行维修工作。
2.3 常见故障类型液晶显示器常见故障类型包括无法开机、黑屏、色彩失真、图像闪烁等。
用户需要了解每种故障类型的原因和相应的维修方法。
第三章: 维修步骤本章将详细介绍用户在维修液晶显示器时需要采取的步骤。
3.1 故障诊断在开始维修前,用户需要先进行故障诊断。
通过观察、测试和排除法等方法,找出故障产生的原因。
3.2 维修工具和材料准备用户需要准备一些常用的维修工具和材料,如螺丝刀、电压表、焊接工具等。
这些工具和材料在维修过程中起到关键作用。
3.3 维修操作步骤在进行维修操作时,用户需要按照以下步骤进行:1) 关闭电源并拔掉电源线;2) 拆卸外壳以获得维修接触面;3) 检查电源问题,如电源线是否损坏或电源板是否故障;4) 检查信号线或接口问题,确保连接良好;5) 检查背光源是否正常运行;6) 检查控制电路和面板问题;7) 清洁显示屏和其他组件;8) 重新组装并测试修复效果。
第四章: 常见故障与解决方案本章将列举液晶显示器常见的故障情况,并提供相应的解决方案。
4.1 无法开机当液晶显示器无法开机时,可能是由于电源故障、信号线松动或电源线接触不良等原因造成。
液晶显示器常见故障有哪些?十大维修方法助你力解难题!液晶显示器常见故障有哪些?十大修理方法助你力解难题!电脑的显示器的故障分为软故障和硬故障,当我们的显示器不能正常显示时,我们应当先简洁的分析一下,故障出在哪里,是软件设置问题还是显示器的内部电路坏了。
那么,今日我为大家整理了一些显示器的相关学问,下面我们一起来看看吧!液晶显示器常见故障和修理方法:一液晶显示器白屏A .消失白屏现象表示背光板能正常工作,首先推断主板能否正常工作,可按电源开关查看指示灯有无反应,假如指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏).2.检查主板各个工作点的电压是否正常,特殊是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要留意EEPROM的电压(4.8V左右),复位电压(高电平或低电平,依据机型不同),MCU电压.如消失电源短路,要细心查找短路位置,会有PCB板铜箔消失短路的可能.2.查找MCU各脚与主板的接触是否良好:3.检查主板芯片和MCU是否工作,可用示波器测量晶振是否起振4.必要时替换MCU或对MCU进行重新烧录;二.液晶显示器黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,假如连指示灯都不亮,则要查看主板电源部分1.用万用表测量各主要电源工作点,保险丝是否熔断,假如熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,消失短路就要认真找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡). } |3 S22.如无短路现象,则可参照白屏现象修理,保证各工作点电压和信号的输入与输出处于正常工作状态B.假如主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V 的开关电压和0-5V的背光调整电压,背光的开关电压最为重要,假如消失无电压或电压过低,要检查MCU的输出电平和三极管的工作状态是否正常,留意有无短路现象,必要时替换各元器件三.液晶显示器缺色1.检查主芯片到连接座之间有无短路虚焊(留意芯片脚,片状排阻和连接座,特殊是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.液晶显示器按键失灵1.测量各个按键的对地电压,如消失电压过低或为0,则检查按键板到MCU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.留意按键本身有无损坏五. 液晶显示器双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯掌握的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.液晶显示器偏色:1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)2.进入工厂模式,进行白平衡调整,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.液晶显示器花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路 (IC脚排阻及座双列插针,特殊留意扁平插座)4.必要时替换屏八.液晶显示器无信号:A.通电后消失无输入信号(NO VGA INPUT)1.检查VGA电缆连接2.检查主板由行场输入(留意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)!3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后消失超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OF RANGE)1.检查电脑输入信号是否超出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.液晶显示器画面闪(字抖动)1.用自动调整或用手动调整相位能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到主芯片部分线路(有无虚焊短路电容电阻有无错值)十.液晶显示器重影1.检查输入信号,是否由于接安排而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)好了今日我的介绍就到这里了,盼望对大家有所关心!假如你喜爱记得共享给身边的伴侣哦!。
液晶屏维修手册第一章液晶屏基础知识1.1 液晶屏的构成液晶屏是由液晶显示层、背光模组和驱动电路组成的。
其中,液晶显示层是最核心的部分,它由液晶分子和玻璃基板构成,通过变化分子排列来控制光的透过程度,从而显示出图像。
1.2 液晶屏的工作原理液晶屏通过控制液晶分子的排列方向和透光程度来显示图像。
液晶分子在高电压的作用下会重新排列,从而改变光的透过程度,在背光的照射下形成可见的图像。
1.3 液晶屏常见问题及解决方法液晶屏常见问题包括亮度不足、色彩失真、残影、显示不稳定等。
解决方法可以通过调节亮度、对比度和色彩设置,检查接口连接是否良好,或者进行驱动程序的更新。
第二章液晶屏维修工具及材料2.1 维修工具液晶屏维修需要准备一些专业的工具,如液晶屏打开工具、压力调节器、背光测试仪等。
这些工具能够帮助维修人员更好地进行故障检测和维修操作。
2.2 维修材料常用的液晶屏维修材料包括导电胶带、屏幕清洁液、背光模组等。
导电胶带用于修复导电连接问题,屏幕清洁液可以去除污渍,背光模组则是更换背光光源。
第三章液晶屏维修步骤3.1 故障排除在进行液晶屏维修之前,首先需要对故障进行排除。
通过观察屏幕显示情况、检查信号线和电源连接是否正常,可以初步确定故障点。
3.2 液晶屏打开液晶屏打开是为了进一步检查内部元件和部件的情况。
使用专业的液晶屏打开工具可以轻松打开液晶屏,注意避免过度用力导致屏幕破裂。
3.3 液晶屏维修根据故障点,进行具体的维修操作。
比如,修复导电连接问题可以使用导电胶带进行修复,更换背光光源则需要将原有的背光模组取下,并安装新的背光模组。
3.4 维修完毕在维修完成后,需要仔细检查维修效果,并进行相关功能和显示测试。
确保液晶屏全部功能正常后,将液晶屏重新封装好,完成维修工作。
第四章液晶屏维修注意事项4.1 安全注意在进行液晶屏维修时,需要注意自身安全和设备安全。
避免触摸高压元件和剧毒物质,注意使用绝缘工具,确保维修操作的安全性。
液晶显示器故障维修大全20[ 标签:液晶显示器,故障维修 ]咨询液晶显示器的各种故障,我是学维修的想知道都有什么故障最好是附带各种故障检查过程,维修过程。
谢谢大家匿名回答:3 人气:431 解决时间:2010-04-12 15:27满意答案好评率:30%普通显示器常见故障一:电脑刚开机时显示器的画面抖动得很厉害,有时甚至连图标和文字也看不清,但过一二分钟之后就会恢复正常。
这种现象多发生在潮湿的天气,是显示器内部受潮的缘故。
要彻底解决此问题,可使用食品包装中的防潮砂用棉线串起来,然后打开显示器的后盖,将防潮砂挂于显象管管颈尾部靠近管座附近。
这样,即使是在潮湿的天气里,也不会再出现以上的“毛病”。
常见故障二:电脑开机后,显示器只闻其声不见其画,漆黑一片。
要等上几十分钟以后才能出现画面。
这是显象管座漏电所致,须更换管座。
拆开后盖可以看到显象管尾的一块小电路板,管座就焊在电路板上。
小心拔下这块电路板,再焊下管座,到电子商店买回一个同样的管座,然后将管座焊回到电路板上。
这时不要急于将电路板装回去,要先找一小块砂纸,很小心地将显象管尾后凸出的管脚用砂纸擦拭干净。
特别是要注意管脚上的氧化层,如果擦得不干净很快就会旧病复发。
将电路板装回去就大功告成。
常见故障三:显示器屏幕上总有挥之不去的干扰杂波或线条,而且音箱中也有令人讨厌的杂音。
如果未过保修期的话,你可找相关部门去理论,如果已过了保修期的话,您可先更换一个+300V的电容试试,也可以试着自己更换电源内滤波电容,这往往都能奏效;如果效果不太明显,可以将开关管一并换下来。
,如果无效就要交付专业维修部门了。
还有就是显卡的质量有问题常见故障四:显示器花屏。
这问题较多是显卡引起的。
如果是新换的显卡,则可能是卡的质量不好或不兼容,再有就是还没有安装正确的驱动程序。
如果是旧卡而加了显存的话,则有可能是新加进的显存和原来的显存型号参数不一所致。
常见故障五:显示器黑屏。
如果是显卡损坏或显示器断线等原因造成没有信号传送到显示器,则显示器的指示灯会不停地闪烁提示没有接收到信号。
液晶显示器的常见故障及维修方法
1.显示不亮或显示异常
-检查电源线是否插紧,并确保显示器电源开关打开。
-检查连接电脑或其他设备的视频线是否插紧。
-检查显示器的亮度设置是否正确,可以增加亮度。
-如果以上方法都无效,可能是显示器的背光故障,需要拆开显示器
进行维修或更换背光组件。
2.显示器无法开机
当液晶显示器无法开机时,可以尝试以下维修方法:
-检查电源线是否插紧,并确保插在充电器或电源插座上。
-使用电源故障检测仪检测电源是否正常工作。
-检查显示器的电源开关是否打开。
-检查电源线是否损坏,如有必要,可以更换电源线。
3.显示器闪烁或出现噪点
在液晶显示器上出现闪烁或噪点可能是由以下原因导致的:
-检查连接显示器和电脑或其他设备的视频线是否插紧,如果有必要,可以更换视频线。
-检查显示器分辨率是否与电脑或其他设备兼容,尝试调整分辨率。
-检查显示器的刷新率设置是否正确,一般来说,60Hz是较为常用的刷新率。
-如果以上方法都无效,可能是显示器的面板故障,需要拆开显示器进行维修或更换面板。
4.显示器出现死点或亮点
死点和亮点是指显示器屏幕上出现的一些固定的黑点或白点,可以通过以下方法进行修复:
-轻轻按压死点或亮点所在的位置,有时会有奇迹发生,能使死点或亮点恢复正常。
-使用一些专门的死点修复软件,这些软件可以对屏幕进行快速的色彩变换和抖动操作,以修复死点。
液晶显示器维修概述液晶显示器是一种常见的电子显示设备,它广泛应用于电脑、电视和移动设备等领域。
然而,由于长时间使用或操作不当,液晶显示器可能会出现各种故障。
本文档将介绍液晶显示器常见的故障及其维修方法。
故障现象1.无显示–检查电源线是否接触良好。
–确认电源开关是否打开。
–检查输入信号线是否连接正确。
–考虑更换电源适配器。
2.显示不稳定或闪烁–检查信号线是否松动或损坏,如有必要,请更换信号线。
–考虑更换电源适配器或扩展器。
–调整显示器的刷新率和分辨率。
–清理显示器的连接接口和插头。
3.画面偏色或色彩异常–调整显示器的色彩设置,尝试恢复默认设置。
–检查信号线是否连接良好,如有必要,请更换信号线。
–考虑更换显示器的数据线。
4.黑屏或卡屏–检查显示器的背光灯是否工作正常,如有必要,请更换背光灯。
–检查显示器的屏幕是否有物理损坏,如有必要,请更换显示器。
–清理显示器的散热孔和风扇,确保其正常散热。
维修方法1.无显示–检查电源线是否接触良好。
确保电源线插头与电源插座连接牢固,没有松动。
–确认电源开关是否打开。
对于液晶显示器,通常位于屏幕的右侧或底部。
–检查输入信号线是否连接正确。
确保信号线插头与显示器的输入接口相匹配,并且连接牢固。
通常,液晶显示器的输入接口有VGA、HDMI、DVI等。
–考虑更换电源适配器。
如果电源适配器故障,导致液晶显示器无法正常工作,需要更换一个适配器。
2.显示不稳定或闪烁–检查信号线是否松动或损坏,如有必要,请更换信号线。
信号线在长时间使用或频繁插拔的情况下可能会磨损或损坏,导致显示不稳定或闪烁。
–考虑更换电源适配器或扩展器。
故障的电源适配器或扩展器可能会导致液晶显示器的电压不稳定,从而导致显示不稳定或闪烁的问题。
–调整显示器的刷新率和分辨率。
错误的刷新率和分辨率设置可能会导致显示不稳定或闪烁。
可以在操作系统的显示设置中进行调整。
–清理显示器的连接接口和插头。
脏污或氧化的接口和插头可能会导致不稳定的信号传输,从而导致显示不稳定或闪烁。
液晶显示器常见故障的维修液晶显示器常见故障的修理一、整机无电整机无电故障比较简单.一般是开关电源电路有故障,易损的一般是一些小元器件,如保险管、电感、开关管、稳压二极管等。
开关电源分机外型和机内型.机外型一般输出12V电压,故障也比较容易推断和查找,机内型一般输出两组电源.一组是5v,主要供MCU电路使用,另外还经DC/DC变幻器变幻后产生3.3V, 2.5V, 1.8V等电压,供小信号处理电路用:另外一组是12V,给高压板供电。
如果机内开关电源部分电路出了故障,有可能导致两组电源均没有输出,先查12V电压正常否,接着查5V电压是否正常。
因为主板的MCU芯片的工作电压是5V,所以查找开不了机的故降时,先用万用表测5V电压,如果没有5V电压或者5V电压变得很低,MCU就不会工作,原因有两种:一种是开关电源的5V输出电路出了问题:另一种可能就是5V的负载加重了,把5V电压拉得很低,换一种说法就是说,后级的信号处理电路出了问题,有部分电路损坏,引起负载加重,把5V电压拉得很低。
逐一排查后级出现问题的元件,替换掉出现故障的元件后,5V电压能恢复正常,故障一般就此解换.二、显示屏亮一下就不亮了,但是电源指示灯常亮这种故障一般是由高压异常引起保护电路动作造成的,一般容易出问题的是升压变压器和灯管,假设推断故障在高压板电路.则既可采纳元件级代换修理,也可采纳改换整块高压板的方法进行。
三、显示屏黑屏,无背光,电源灯绿灯常亮黑屏是液晶桂示器的常见故障.黑屏一般并不是屏幕为全黑,斜视液晶屏时.一般有图像显示。
这种故障一般是高压板供电电路有问题。
重点检查12V供电和MCU送往商压板的ON/OFF控制信号是否正常,假设正常,则是高压板不良。
四、亮线或暗线这种故障一般是由液晶屏不良引起。
亮线故障一般是因为连接液晶屏本体的排线出了问题:暗线故障一般是由于显示屏的本体有漏电。
出现亮度或暗线故障时,必须改换液晶屏。
五、白屏或花屏出现白屏故障时.应重点检查主板电路、液晶屏驱动电路的供电电压,这些电压一般由变幻器产生,常见原因是变幻器本身损坏或控制信号不良,假设控制信号不良,则应检查MCU电路。
