液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。
不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。
比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。
2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。
检修的要点是对比修理法。
因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。
一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。
3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。
亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。
但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。
5.偏色故障．一般可以进入维修调整模式进行调整。
6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。
因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。
怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。
所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。
这种损坏一旦发生就是永久性的，无法挽回。
所以一定要引起足够的重视。
维修手册客户/品牌机种名AOC I2369V变更说明版本发布日期变更说明对外机种名对内机种名A00 JAN,28,2013Initial Release I2369V TDCJN27YFVA2HNF.LF A01 FEB,06,201,2 Add new model I2369V/WW TDCJN27YFVA3HNF.LF目录1. 技术规格 -------------------------------------------------------------------------------------------------------------- 4 1.1 一般规格 --------------------------------------------------------------------------------------------------------- 4 1.2 工厂预设模式 --------------------------------------------------------------------------------------------------- 52. 操作说明 -------------------------------------------------------------------------------------------------------------- 62.1控制面板--------------------------------------------------------------------------------------------------------- 62.2接口说明--------------------------------------------------------------------------------------------------------- 7 2.3 OSD菜单调整 ------------------------------------------------------------------------------------------------- 83. 工厂模式调整 -------------------------------------------------------------------------------------------------------- 234. 电气方框图 ----------------------------------------------------------------------------------------------------------- 245. 线路图 ----------------------------------------------------------------------------------------------------------------- 255.1主板--------------------------------------------------------------------------------------------------------------- 255.2按键板------------------------------------------------------------------------------------------------------------ 305.3电源板------------------------------------------------------------------------------------------------------------ 316. ISP和DDC烧录SOP --------------------------------------------------------------------------------------------- 347. 故障处理流程 -------------------------------------------------------------------------------------------------------- 477.1主板--------------------------------------------------------------------------------------------------------------- 477.2按键板------------------------------------------------------------------------------------------------------------ 518.主要IC管脚及内部框图 -------------------------------------------------------------------------------------- 529. 附带软件使用SOP--------------------------------------------------------------------------------------------- 569.1分屏软件SOP -------------------------------------------------------------------------------------------------- 56 9.2 e-Saver SOP --------------------------------------------------------------------------------------------------- 57 9.3 i-Menu SOP ---------------------------------------------------------------------------------------------------- 5810. 料件清单 ------------------------------------------------------------------------------------------------------------ 591、技术规格1.1 一般规格1.2 工厂预设模式2. 操作说明2.1控制面板2.2接头引脚分配管脚号信号电缆的 15 针一端管脚号信号电缆的 15 针一端1 视频 - 红色9 +5V2 视频 - 绿色10 接地3 视频 - 蓝色11 N.C.4 N.C. 12 DDC- 串行数据5 检测电缆13 H- 同步6 GND-R 14 V- 同步7 GND-G 15 DDC- 串行时钟8 GND-B管脚号信号名称管脚号信号名称管脚号信号名称1 TMDS 数据 2- 9 TMDS 数据 1- 17 TMDS 数据 0-2 TMDS 数据 2+ 10 TMDS 数据 1+ 18 TMDS 数据 0+3 TMDS 数据 2/4 屏蔽11 TMDS 数据 1/3 屏蔽19 TMDS 数据 0/5 屏蔽4 TMDS 数据 4- 12 TMDS 数据 3- 20 TMDS 数据 5-5 TMDS 数据 4+ 13 TMDS 数据 3+ 21 TMDS 数据 5+6 DDC 时钟14 +5V 电源22 TMDS 时钟屏蔽7 DDC 数据15 接地（对于 +5V ）23 TMDS 时钟 +8 N.C. 16 热插拔检测24 TMDS 时钟 -2.3 OSD 调节明亮度图象设置色温窗口增亮OSD 设置其它退出3 工厂模式调整进入工厂模式方法：关机状态下，长按左右两个方向键后做开机动作，待按键指示灯亮后松手，从OSD菜单后左上角“F”进入工厂。

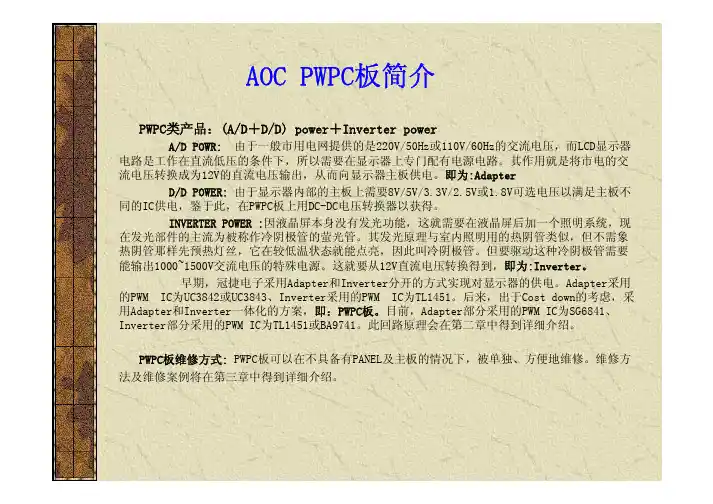

AOC PWPC板简介PWPC类产品：(A/D＋D/D) power＋Inverter powerA/D POWR:由于一般市用电网提供的是220V/50Hz或110V/60Hz的交流电压，而LCD显示器电路是工作在直流低压的条件下，所以需要在显示器上专门配有电源电路。
其作用就是将市电的交流电压转换成为12V的直流电压输出，从而向显示器主板供电。
即为:AdapterD/D POWER:由于显示器内部的主板上需要8V/5V/3.3V/2.5V或1.8V可选电压以满足主板不同的IC供电，鉴于此，在PWPC板上用DC-DC电压转换器以获得。
INVERTER POWER :因液晶屏本身没有发光功能，这就需要在液晶屏后加一个照明系统，现在发光部件的主流为被称作冷阴极管的萤光管。
其发光原理与室内照明用的热阴管类似，但不需象热阴管那样先预热灯丝，它在较低温状态就能点亮，因此叫冷阴极管。
但要驱动这种冷阴极管需要能输出1000~1500V交流电压的特殊电源。
这就要从12V直流电压转换得到，即为:Inverter。
早期，冠捷电子采用Adapter和Inverter分开的方式实现对显示器的供电。
Adapter采用的PWM IC为UC3842或UC3843、Inverter采用的PWM IC为TL1451。
后来，出于Cost down的考虑，采用Adapter和Inverter一体化的方案，即：PWPC板。
目前，Adapter部分采用的PWM IC为SG6841、Inverter部分采用的PWM IC为TL1451或BA9741。
此回路原理会在第二章中得到详细介绍。
PWPC板维修方式: PWPC板可以在不具备有PANEL及主板的情况下，被单独、方便地维修。
维修方法及维修案例将在第三章中得到详细介绍。
认识PWPC板PCB 板料号接主板连接PIN输入电源接口正面图与PANEL 灯管连接电源用开关变压器INVERTER 用升压变压器机种名PWPC 序列号背面图注：根据供给PANEL 的灯管及尺寸不一致，其机构及所用的料件相应改变。
LCD液晶显示器通病故障维修实例三星151S故障现象和故障特点：通电无反应，指示灯不亮,电源不工作，没有输出。
故障部位：电源芯片的3脚持续供电对地的C7漏电【104瓷片，外表看不出损坏】，使供电电压基本为0V【正常在16V左右】联想LXB-L15【冠捷T560K】故障现象和故障特点：开机亮一下马上暗屏，换高压板没好。
故障部位：在显示器底座里面的电源12V输出两只滤波电解鼓包【1000uF/16V】。
通病。
清华同方15寸【源兴代工】故障现象和故障特点：开机机内有“滋滋滋”叫声，屏幕抖动，有不规则的干扰线。
故障部位：300V大滤波电解鼓包。
【100UF/400V】通病。
$ w7 C' u5 T: i, R【冠捷代工】故障现象和故障特点：开机几分钟以后指示灯和屏幕都一亮一灭【灭的时候黑屏】。
故障部位：12V和3.3V供电电解鼓包：C922、C924、C925、C926、C929、C930、C932。
全部换成1000UF/16V。
通病。
TCL 15寸ML-56故障现象和故障特点：开机闪红灯，黑屏。
外置电源适配器空载输出12V，带载4V。
故障部位：外置电源适配器12V供电滤波电解漏电。
【此电解外表看不出来损坏】。
三星151S% i4 A8 A& G3 K故障现象和故障特点：通电无反应，指示灯不亮，黑屏。
故障部位：300V大滤波电解【100UF/400V】放炮连同220V输入端的两只圆柱体保险烧断。
15寸老款PF553' W)故障现象和故障特点：通电无反应，开关失灵，指示灯不亮，黑屏。
故障部位：300V 大滤波电解正极引脚腐蚀断路、电源输出滤波电解C703、C707鼓包【1000UF/16V】。
通病。
Hp 17寸f1723【冠捷代工】故障现象和故障特点：插或者不插信号线都是通电绿灯一亮一灭，黑屏。
在指示灯灭时按开关失灵，指示灯亮时按开关可以关机。
故障部位：电源输出滤波电解C922、C923鼓包【1000UF/16V】。
液晶显示器维修手册第一章: 引言液晶显示器维修手册是为了帮助用户了解液晶显示器的维修和故障排除方法而编写的。
本手册将提供液晶显示器常见问题的解决方案和处理方法，以确保用户能够迅速恢复屏幕的正常运行。
第二章: 基础知识在进行液晶显示器维修之前，用户需要了解一些基础知识。
液晶显示器是通过液晶技术显示图像的设备。
它是由像素组成的，每个像素都由液晶层和光源背光组成。
用户需要熟悉液晶显示器的组成部分、原理和常见故障类型。
2.1 液晶显示器的组成部分液晶显示器由多个组件组成，包括面板、背光源、控制电路、接口等。
用户需要了解这些组件的功能和相互关系。
2.2 液晶显示器的工作原理液晶显示器的工作原理包括电压控制液晶颗粒来控制光的通过、背光源的照明方式以及图像传输的过程。
用户需要熟悉这些原理，以便更好地进行维修工作。
2.3 常见故障类型液晶显示器常见故障类型包括无法开机、黑屏、色彩失真、图像闪烁等。
用户需要了解每种故障类型的原因和相应的维修方法。
第三章: 维修步骤本章将详细介绍用户在维修液晶显示器时需要采取的步骤。
3.1 故障诊断在开始维修前，用户需要先进行故障诊断。
通过观察、测试和排除法等方法，找出故障产生的原因。
3.2 维修工具和材料准备用户需要准备一些常用的维修工具和材料，如螺丝刀、电压表、焊接工具等。
这些工具和材料在维修过程中起到关键作用。
3.3 维修操作步骤在进行维修操作时，用户需要按照以下步骤进行：1) 关闭电源并拔掉电源线；2) 拆卸外壳以获得维修接触面；3) 检查电源问题，如电源线是否损坏或电源板是否故障；4) 检查信号线或接口问题，确保连接良好；5) 检查背光源是否正常运行；6) 检查控制电路和面板问题；7) 清洁显示屏和其他组件；8) 重新组装并测试修复效果。
第四章: 常见故障与解决方案本章将列举液晶显示器常见的故障情况，并提供相应的解决方案。
4.1 无法开机当液晶显示器无法开机时，可能是由于电源故障、信号线松动或电源线接触不良等原因造成。
