冠捷液晶显示器维修手册

冠捷液晶显示器维修手册

三个电子枪，射出的电子流必须精确聚集，否则就得不到清晰的图像显示。但LCD不
存在聚焦问题，因为每个液晶单元都是单独开关的。这正是同样一幅图在LCD屏幕上
为什么如此清晰的原因。LCD也不必关心刷新频率和闪烁，液晶单元要么开，要么关，
所以在40-60Hz这样的低刷新频率下显示的图像不会比75Hz下显示的图像更闪烁。
什么是液晶？
液晶是介于固态和液态之间，不但具有固态晶体光学特性，又具有液态流动特性。 它的物理特性包括：黏性（visco-sity）、弹性（elasticity）和极化性（polarizalility）。 其黏性和弹性，使其对于方向不同的作用力具有不同的效果，可实现流动自由能最低 的物理模型及产生自然偏转现象。 极化性使液晶在受到外加电场作用时，很容易产生感应偶极性，形成光电效应。
R900
D904
240
1N4148
(1206)
(0603)
(NC)
R923
100
4
(1206)
C909 104 16V (0603)
R919 203 (0603)
IC903 IC902 56A
3 158-4
R922 R920
C912
913 623
913 (0805) (0805)
C910
392 16V (0603)
2、更换良品元件，焊接动作过程： ➢可适量加点助焊剂，以便于焊接。 b 把烙铁头清洁干净，在烙铁头的方位加点焊锡（注意量不要太多）。 ➢用镊子夹住良品元件贴上。 ➢把己沾过锡的烙铁去焊接其中一端，同时要调整另外一端，把元件贴对准。 ➢去掉镊子，焊接另外一端。 ➢在焊接多个脚元件时，应先在一端固定2个脚以上再焊接另外一端，重复上面动作。

AOC 显示器保修和服务信息手册说明书

AOC 显示器保修和服务信息手册说明书

1
March 2014 AOC Customer Care and Service Department for EMEA
Index
1. Information and Warranty
1. Introduction 2. AOC Monitor Identity 3. General Warranty Period 4. Dead on Arrival Period (DOA) 5. Pixel Policy 6. What is excluded? 7. Out of Warranty (OOW)
If any defect due to faulty materials and/or workmanship occurs within your warranty period, we will make arrangements for the following service scenario within the warranty period:
We strives to deliver the highest quality products and therefore use some of the industry's most advanced manufacturing processes and practice stringent quality control. However, pixel or sub pixel defects on LCD Monitor panels are sometimes unavoidable. No manufacturer can guarantee that all panels will be free from pixel defects, but we guarantees that any LCD Monitor with an unacceptable number of defects will be repaired or replaced under warranty.

冠捷内部液晶显示器灯管更换教程

冠捷内部液晶显示器灯管更换教程

1.更换灯管前的准备 1.更换灯管前的准备
1.1更换灯管须选择一个无尘的环境：无尘室或洁净台。（上图为洁净台）
1.更换灯管前的准备 1.更换灯管前的准备
1.2更换灯管前的工具准备： 小一字螺丝刀一把，小十字螺丝刀一把，橡胶手套一副，测灯管治具一 个，新的灯管一根,7805 IC一个，直径1mm，2mm，4mm的三种规格热缩 套管若干，海棉垫一个，无尘布一块,以及电烙铁，信号源，静电手环等。 （部分工具如上图）
3.拆灯管 3.拆灯管
3.3 御下铁框：左手托住Panel正面（如上图），用小一字螺丝刀对着有 卡钩的地方向外用力撬开铁框,然后取下铁框。 注意事项： 1）.要先从没有Drive IC的边撬开铁框; 在对有Drive IC的边用力时, 只能对着有卡钩的地方用力，以免损坏Drive IC,造成更大的故障。 2）.在铁框撬不开时,要看看铁框周围是否有被螺丝锁住。
2.2 下灯管的检测：取一个好的灯管代替上灯管，点亮Panel，如果此 时灯管被保护，说明下灯管不良; 如果不被保护，说明下灯管OK. 注意事项： 1）.要确定所代用的灯管是好的. 2）.所代用的灯管规格要与被代用的灯管规格相同或相近。
3.拆灯管 3.拆灯管
3.1
撕绝缘保护膜：用一字螺丝刀轻轻撕起绝缘保护膜。
10
3.拆灯管 3.拆灯管
3.5 御下胶框：左手托住Panel正面（如上图），用小一字螺丝刀对着有 卡钩的地方向外用力撬开胶框, 然后取下胶框，放在合适的位。
注意事项： 1）.撬胶框时用力不要过大，以免胶框断裂。 2）.在撬不动时; 看看有没有被螺丝锁住或被胶布粘住，如果有要先 去除。
11
3.拆灯管 3.拆灯管
9
3.拆灯管 3.拆灯管

冠捷I2369V液晶显示器维修手册

冠捷I2369V液晶显示器维修手册

维修手册客户/品牌机种名AOC I2369V变更说明版本发布日期变更说明对外机种名对内机种名A00 JAN,28,2013Initial Release I2369V TDCJN27YFVA2HNF.LF A01 FEB,06,201,2 Add new model I2369V/WW TDCJN27YFVA3HNF.LF目录1. 技术规格 -------------------------------------------------------------------------------------------------------------- 4 1.1 一般规格 --------------------------------------------------------------------------------------------------------- 4 1.2 工厂预设模式 --------------------------------------------------------------------------------------------------- 52. 操作说明 -------------------------------------------------------------------------------------------------------------- 62.1控制面板--------------------------------------------------------------------------------------------------------- 62.2接口说明--------------------------------------------------------------------------------------------------------- 7 2.3 OSD菜单调整 ------------------------------------------------------------------------------------------------- 83. 工厂模式调整 -------------------------------------------------------------------------------------------------------- 234. 电气方框图 ----------------------------------------------------------------------------------------------------------- 245. 线路图 ----------------------------------------------------------------------------------------------------------------- 255.1主板--------------------------------------------------------------------------------------------------------------- 255.2按键板------------------------------------------------------------------------------------------------------------ 305.3电源板------------------------------------------------------------------------------------------------------------ 316. ISP和DDC烧录SOP --------------------------------------------------------------------------------------------- 347. 故障处理流程 -------------------------------------------------------------------------------------------------------- 477.1主板--------------------------------------------------------------------------------------------------------------- 477.2按键板------------------------------------------------------------------------------------------------------------ 518.主要IC管脚及内部框图 -------------------------------------------------------------------------------------- 529. 附带软件使用SOP--------------------------------------------------------------------------------------------- 569.1分屏软件SOP -------------------------------------------------------------------------------------------------- 56 9.2 e-Saver SOP --------------------------------------------------------------------------------------------------- 57 9.3 i-Menu SOP ---------------------------------------------------------------------------------------------------- 5810. 料件清单 ------------------------------------------------------------------------------------------------------------ 591、技术规格1.1 一般规格1.2 工厂预设模式2. 操作说明2.1控制面板2.2接头引脚分配管脚号信号电缆的 15 针一端管脚号信号电缆的 15 针一端1 视频 - 红色9 +5V2 视频 - 绿色10 接地3 视频 - 蓝色11 N.C.4 N.C. 12 DDC- 串行数据5 检测电缆13 H- 同步6 GND-R 14 V- 同步7 GND-G 15 DDC- 串行时钟8 GND-B管脚号信号名称管脚号信号名称管脚号信号名称1 TMDS 数据 2- 9 TMDS 数据 1- 17 TMDS 数据 0-2 TMDS 数据 2+ 10 TMDS 数据 1+ 18 TMDS 数据 0+3 TMDS 数据 2/4 屏蔽11 TMDS 数据 1/3 屏蔽19 TMDS 数据 0/5 屏蔽4 TMDS 数据 4- 12 TMDS 数据 3- 20 TMDS 数据 5-5 TMDS 数据 4+ 13 TMDS 数据 3+ 21 TMDS 数据 5+6 DDC 时钟14 +5V 电源22 TMDS 时钟屏蔽7 DDC 数据15 接地（对于 +5V ）23 TMDS 时钟 +8 N.C. 16 热插拔检测24 TMDS 时钟 -2.3 OSD 调节明亮度图象设置色温窗口增亮OSD 设置其它退出3 工厂模式调整进入工厂模式方法：关机状态下，长按左右两个方向键后做开机动作，待按键指示灯亮后松手，从OSD菜单后左上角“F”进入工厂。

冠捷系列机器维修案例

冠捷系列机器维修案例
450V
2
R904 NC
1
1000uF/25V ZD931 PTZ9.1B
470uF/25V
-
12
11
R905 NC RV901 560 2 1 R906 NC
2
R908 220KΩ 1/8W VCC
R909 15K 1/8W
4
R954 47 1/4W
C949 1000PF L932 3.5uH + C950 1000uF/16V + C951 1000uF/16V + C952 470uF/16V +5V
R959 3.6K 1/8W
3
2
C940 C908 C909 C941 470pF/250V 470pF/250V C990 NA C905 0.0022uF/250V R9010 1MΩ 1% 1/4W R9011 1MΩ 1% 1/4W R9015 62K/0805 C997 0.1uF/50V R9009 51 1/4W Q973 2N3904S-RTK/PS 0.1uF/50V
C928 1uF R968 20K 1/8W R969 62K 1/8W R9016 3K 1/8W
4
1
IC960 TPS40200DR
3
2
C930 1500PF/50V
R970 3K 1/8W
R9017 3K 1/8W
IC973 AZ431AZ-AE1
1KΩ 1/8W
R994 2.7K 1/8W
+ C983 1000uF/35V
C984 1uF
R987 5.1K 1/4W
R988 5.1K 1/4W
R9018 0 1/4W
D972 LL4148 VCC R983 33 1/8W R985 1 Q972 STP20NM50/FP

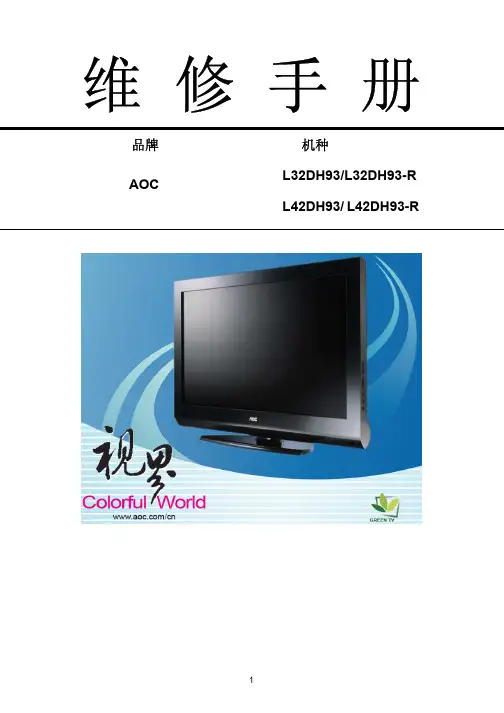

AOC液晶电视维修手册介绍

AOC液晶电视维修手册介绍
维修手册
品牌 AOC
机种 L32DH93/L32DH93-R L42DH93/ L42DH93-R
1
变更说明
版本 A00
A01 A02
发布日期
变更说明
2009-8-18
首次发布
新增机种名，导入新的电源板(板 2010-1-10
号: 715G3652P02000003S)
2010-11-08
新增机种名
- 20 °C ~ + 60 °C
湿度
20% ~ 80%
尺寸
宽 x 高 x 厚（含底座） 792.6x561.5x232.5(mm)
1015.3x677.5x275.5(mm)
4
1.2 预设显示模式
L32DH93
电脑格式 编号
分辨率
1
640 x 480
2
800 x 600
3
1024 x 768
*4
1360 x 768
*推荐分辨率
视频格式
编号 1 2 3 4 5 6 7 8 9 10 11 12
分辨率 640 x 480 800 x 600 1024 x 768 1360 x 768 720 x 480 720 x 480 720 x 576 720 x 576 1280 x 720 1280 x 720 1920 x 1080 1920 x 1080
6
2. 操作说明
2.1 遥控器操作
电源 按此键可开启/关闭电视。电视不会完 全断电，除非关闭交流电源开关或者 拔下电源插头。
电脑格式
编号
分辨率
1
640×480
2
800×600
3
1024×768
4

AOC液晶电视维修手册介绍


720p、1080i、1080p
视频输出 视频 AV OUT
RCA x 1、音频 L / R x 1
电脑输入 音频输出
推荐分辨率 声音输入
音频输出： L/R
1360*768/60Hz
1920*1080/60Hz
用于立体声的耳机迷你型插孔 (3.5ø)
扬声器（内置）：两个 10W 扬声器
用于立体声的耳机迷你型插孔 (3.5ø)
垂直频率（Hz） 59.94 60.317 60.004 59.799 30 60 25 50 50 60 25 30
水平频率（KHz） 31.469 37.879 48.363 47.72 15.734 31.5 15.625 31.25 37.5 45 28.125 33.75
5
L42DH93
2.操作说明----------------------------------------------------------------------------------------------------------------- 07 2.1 遥控器操作 -------------------------------------------------------------------------------------------------------- 07 2.2 控制面板 ----------------------------------------------------------------------------------------------------------- 08 2.3 背面信源接口 ----------------------------------------------------------------------------------------------------- 09 2.4 侧边信源接口 ----------------------------------------------------------------------------------------------------- 10 2.5 菜单操作------------------------------------------------------------------------------------------------------------ 11

液晶显示器常见故障分析及维修方法PPT演示课件

1 不能开机的故障原因分析 液晶显示器不能正常开机的故障范围主要涉及到
电源电路和驱动板电路。
2开机亮一下，马上出现暗屏的故障原因分析 液晶显示器开机亮一下，马上出现暗屏的故障原
因主要涉及到+12V电源电路、背光灯管本身性能不 良和高压板电路。
3
3 液晶显示器出现花屏的故障原因分析
液晶显示器出现花屏故障现象时的背光正常，只不过 液晶显示器产生水平条纹且有彩色的竖条纹；液晶显示 器可能会出现显示模糊的现象。出现花屏的故障原因主 要涉及到+5V电压输出不正常、驱动板电路工作不正常 、信号线的输入和屏线输出接口不良、液晶驱动电路板 故障和液晶屏本身损坏等。
当滤波电容损坏后往往表 现烧开关管、损坏开关电 源控制模块或造成有时能 启动有时不能启动。 。
8
③ 开关电源控制模块损坏后表现的故障特点
当开关电源控制模块因电 流过大而击穿后，通常会 造成保险管被炸，导致整 机电路不能工作 。
9
④ 开关变压器损坏后表现的故障特点
开关变压器内部线圈短路 或不良就会导致开关电源 无电压输出的故障，液晶 显示器无法开机。
20
③ VGA接口损坏后表现的故障特点
当VGA接口损坏后导致液 晶显示器无法输入，显 示器出现指示灯亮，但 无图像显示。
21
④ 微处理器和数字图像处理芯片损坏后表现的故障特点
当微处理器芯片损坏后就会导致显 示器无法开机、控制失灵等故障现 象；当数字图像处理芯片损坏后导 致液晶显示器白屏、花屏及无图像 显示灯故障现象。
22
⑤ 晶体振荡器损坏后表现的故障特点
该器件损坏后导致微 处理器芯片无法工作， 使液晶显示器出现无 法开机的故障现象
23
⑥ 电源稳压器损坏后表现的故障特点

液晶显示器CLAA220WA01维修手册资料


VDDG-FLK 24.48V
无穷大
CLAA220WA01维修手册 - 12
附表二：部分点位电压和波形（2/2）
点位
电压值
对地电阻 （黑笔接地）
波形
STH-F1
7.6mv
1.5M
POL1
1.65v
1.9M
LP1
172.3mv
1.5M
STH-B1
7.7mv
1.5M
CLAA220WA01维修手册 - 13
power supply input voltage(5.0V)
CLAA220WA01维修手册 - 6
PCB Board功能分布图
To Gate Driver测试点
VCOM微调电位器,
Source Driver(x8)
VCOM测 试点
正面图
左半屏测 试点位
3.3V稳压管
DC-DC CONTROL
时序控制
焊接工艺要好，焊接的时间过长、频繁，会损坏PCB板，严重者会造成Panel报废
3、维修注意事项
保内原材不良（可以索赔）的Panel不得维修 维修时一定要铺防静电台垫，台垫要清洁干净，防止Panel二次刮伤 维修备件的Panel只能是待报废品，如屏裂之类，但MURA、刮伤类不可拆（返厂可再次利用），拆件的 Panel要完 整的返回，并要在本体上注明已拆件、拆件人、日期等信息。 更换Timing IC时,切记不可用刀片切割,会损坏PCB板。一定得要使用IC拔焊台去除IC。
CLAA220WA01维修手册 - 3
Connector(30Pin)
Gate Driver(x4)
CLAA220WA01 PANEL PCB MODULE
LVDS receiver 2ch Timing controller

液晶显示器开关电源电路原理与维修-PPT课件


常见的SG6841有8脚DIP和SO两种封装，其各引脚功能分别如下所示： GND：接地。 FB：反馈电压输入端。用于提供PWM调节信息，PWM占空比就是由它控制。 Vin：启动电流输入端。SG6841开始工作必须在该端要提供一个启动电压。 RI：参考设置端。通过连接一个电阻接地来为SG6841提供一个恒定的电流，改变电阻阻值 将改变PWM的频率。 RT：温度保护端。该端输出一个恒定的电流。在该端接一NTCR接地来传感温度，当该端电 压下降到一定值时会启动过温保护。在本设计中，该功能被用于高压保护。 Sense：电流传感端。当该端电压达到一个阈值时芯片会停止输出,从而实现过流保护。 VDD：电源供电端。 Gate：PWM脉冲输出端。图腾柱（即推拉输出电路）输出极驱动功率开关管。
藉由PWM IC控制开关管的导通与否，配合次级侧的二极管和电容， 即可得到稳定DC电压的输出。Ui为含有一定交流成份的直流电压，由 开关功率管斩波和高频变压器降压，将储存于在变压器的能量传递给 次级侧，转换成所需电压值的方波，最后再将这个方波电压经整流滤 波变为所需要的直流电压。此外改变变压器初、次级的圈数，就可以 得到想要的DC电源。PWM控制电路是这类开关电源的核心，它通过 取样反馈闭环回路，调整高频开关元件的开关时间比例即占空比，以 达到稳定输出电压的目的。
图1-1 反激式开关电源典型电路结构
由于高频变压器的磁芯仅工作在磁滞回线的一侧，并且只有一个输出端，而MOS开关功率管导通 时，次级整流二极管截止，电能就储存在高频变压器的初级电感线圈中；当MOS功率管关断时整流 二极管导通，初级线圈上的电能传输给次极绕组，并经过次级整流二极管输出，故称之为单端反激式。
其中，VFB为FB端电压，1.0V为在两个二极管上的压降，1/3为经两个电阻后的分压比。 当电源输出过载或者如果输出电压取样丢失时，异常的工作条件将出现。在这些条件下，电流取 样比较器门限将被内部箝位至0.85V。因此最大峰值开关电流为：Ipk（max）=0.85V / Rs当输入 电压很大时，取样电流将非常小，这时可通过高压补偿回路来调节。在电路中，通过R904与 R905（均为1MΩ来提高Sense端电平，实现高压补偿。 当负载短路或其它原因引起功率管电流增加，并使取样电阻Rs上的电压升高。当Sense端的 电压达到0.85V时，RS触发器的R端输入为低电平，从而Q非输出低电平，SG6841即停止脉冲输 出，可以有效的保护功率管不受损坏，从而实现过流保护。由此可得Ipk（max）＝0.85V/Rs，改 变Rs值即可改变其最大的输出功率。在本设计中取Rs＝0.3Ω，可得Ipk（max）＝2.83A。 在SG6841的Sense端产生的噪声会引起PWM输出脉冲的不稳定。在芯片内部Sense端经过一 个斜率补偿电路后，才接至比较器同相输入端，这能有效地降低噪声的影响。良好的PCB布线和 避免元件管脚太长也有利于减少噪声。而在UC3841的应用电路中则需要在Sense端增加一个RC 滤波器来解决同样的问题，可见SG6841的功能更强，外围电路更简单。 当SG6841正常工作时，其内部振荡器产生振荡信号，此信号一路直接加到图腾柱电路的输入 端，另一路加到PWM脉宽调制RS触发器的S端，RS型PWM脉宽调制器的R端接电流检测比较器 输出端。当峰值电感电流未达到FB反馈端电平时，比较器输出低电平，此时R端为低电平，Q非 端输出低电平；当峰值电感电流达到FB反馈端电平时，比较器输出高电平，此时R端为高电平， Q非端输出高电平。可见，FB端电压越高，Q非端脉冲越窄，同时Gate端输出脉宽也越窄（占空 比减小）；FB端电压越低，Q非端脉冲越宽，同时Gate端输出脉宽也越宽（占空比增大），从而 实现PWM控制，使输出电压稳定。 2.3 SG6841的启动与供电 SG6841需要在启动时给Pin3 Vin 提供一30μA的启动电流以使芯片进行有效的自举。在电路 中，将Pin3 通过两个1MΩ的电阻接至PFC级的DC输出端，便可在AC输入90V～264V的范围内 实现SG6841的有效启动。 在SG6841正常工作后，其Pin7 VDD端必须提供10V～30V电压为芯片供电。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4
仪器设备及焊接技巧
一、仪器设备：
➢ CHROMA 2000以上的(信号发生器）
➢ 20MHZ 示波器 ➢ 防静电温控烙铁 ➢ 静电手环 ➢ 防静电桌垫 ➢ IC拔焊台（用于拔四列IC集成块，目前不良较少，可暂不考虑使用）
二、注意事项：
1、烙铁保养注意事项
➢ 在进行焊接前，必须先把清洁海绵加水，再挤干多余的水份，作为清洁烙铁头之用。 ➢ 工作后，先把电源切断，然后清洁焊咀，再加上一层新焊锡以保护烙铁头。
2、更换良品元件，焊接动作过程： ➢可适量加点助焊剂，以便于焊接。 b 把烙铁头清洁干净，在烙铁头的方位加点焊锡（注意量不要太多）。 ➢用镊子夹住良品元件贴上。 ➢把己沾过锡的烙铁去焊接其中一端，同时要调整另外一端，把元件贴对准。 ➢去掉镊子，焊接另外一端。 ➢在焊接多个脚元件时，应先在一端固定2个脚以上再焊接另外一端，重复上面动作。
T560K 保密资料内部使用
1
技术服务中心 REV:01
2002年10月 2
前言
本手册经由魏吓凤、高志远两位工程师几周 的努力，终于呈现在各位CS同仁面前。
本手册凝聚了STS工程师的经验与智慧，是 他们维修LCD Monitor的经验结晶。
本手册主要是作为大家维修LCD时参考使用 手册中所列之点位，希望各们同仁在维修之前 先行熟悉，维修时再按图索骥，即可事半功倍。 由于时间仓促、经验不足无法涉猎所有的故障， 请各位同仁多多包涵，如有疑难问题请与售后 服务技术支持部联系。
什么是液晶？
液晶是介于固态和液态之间，不但具有固态晶体光学特性，又具有液态流动特性。 它的物理特性包括：黏性（visco-sity）、弹性（elasticity）和极化性（polarizalility）。 其黏性和弹性，使其对于方向不同的作用力具有不同的效果，可实现流动自由能最低 的物理模型及产生自然偏转现象。 极化性使液晶在受到外加电场作用时，很容易产生感应偶极性，形成光电效应。
7
Panel 显示原理图 Array面板說明
S1 S2 S3 G1 G2 G3
Gm-1 Gm
Sn-1 Sn
TFT Source 線 Gate 線 液晶電容 儲存電容
ITO
CLC
com
8
TFT元件的運作原理
(1)Vgs<Vth：訊號保持
(2)Vgs>Vth：訊號讀取
S
D
G
S
D
CLC
G
com
S
D
G
S
➢ 拆除贴片（电阻，电容，电感）等元件，就可以利用扁平烙铁头的宽度，直接贴在元件两端等待焊锡熔化，这时烙铁 可向前推，不良元件就会自动沾在烙铁头上，便可轻松拆除。
➢拆除贴片（排感，排容）等类似元件时，先用烙铁头加温元件一端，使之焊锡熔化。再加温另外一端，快速反复动作， 把不良元件推向周边空位地方。（注意：不要造成周边元件短路）同时用镊子夹住元件，便可拆除元件。
3、焊接完毕，应用酒精清洗部位。
6
TFT LCD成像原理
• LCD(Liquid Crystal Display)液晶显示器使用了目前最新的全彩显示技术。 • TFT LCD显示器的“核心”——液晶屏的结构是在两块玻璃基板中间充斥着运动
的 液晶分子。信号电压直接控制薄膜晶体管的开关状态，再利用晶体管控制液晶 分子，来实现图像的显示。 • 基本上，整个液晶显示技术的概念是利用液晶的物理特性： 通电时导通，排列变的有秩序，使光线容易通过；不通电时排列混乱，阻止光线 通过。让液晶如闸门般地阻隔或让光线穿透。 还有，利用液晶的光电效应， 籍由外部电压的控制，再通过液晶分子的折射特性，及对光线的旋转能力来获 得亮暗情况，达到显像目的。
2、焊接注意事项
➢ 烙铁温度可控制在430°左右 。 ➢ 清除锡渣时尽量避免使用吸锡器防止翘皮。 ➢ 焊接时，请勿用力过大，否则会使焊咀变形。 ➢ 焊接时间最好控制在3秒以内，防止良品元件损坏。
3、所有接触到LCD电路板的设备均要有良好的接地
三：拆除贴片元件要点：
1、在不良元件两端堆加焊锡。 2、可适量加点助焊剂。 3、用烙铁头的扇面直接接触贴片元件使焊锡熔化。
TEL:O591-5271516
3
………………………………………………………….………. 5 TFT LCD成像原理 ………………………………………………………………………………………. 7 T560K LCD概述 ………. …………………………………………………………………………….. 14 T560K 自产ADPTER原理 ……………………………………………………….……………………….. 15 升压板电路原理 ……………………………………………………………………………………….. 23 T560K 主板电路分析 …………………………………………………………………………………. 29 T560K LCD维修流程图 ……………………………………………………………….….……………. 45 T560K主板电路原理图 ………………………………………………………………………………… 57 GMZAN1管脚功能 …………………………………………………………………………………….. 60
D
CLC
G
com
9
LCD技术缺陷
规则LCD遵守一系列与CRT显示不同的规则。LCD克服了CRT体积庞大、耗电和 闪烁的缺点，但也同时带来了造价过高、视角不广以及彩色显示不理想等问题。CRT 显示可选择一系列分辨率，而且能按屏幕要求加以调整，但LCD屏只含有固定数量的 液晶单元，只能在全屏幕使用一种分辨率显示(每个单元就是一个像素)。CRT通常有 三个电子枪，射出的电子流必须精确聚集，否则就得不到清晰的图像显示。但LCD不 存在聚焦问题，因为每个液晶单元都是单独开关的。这正是同样一幅图在LCD屏幕上 为什么如此清晰的原因。LCD也不必关心刷新频率和闪烁，液晶单元要么开，要么关， 所以在40-60Hz这样的低刷新频率下显示的图像不会比75Hz下显示的图像更闪烁。
5
： 四：焊接贴片元件要点
1 、把不良元件点位上的锡渣清除干净。这点很重要，关系焊接的美观与牢固，下面介绍两种方法可以利用。 ➢ 用吸锡编织线，把它放在点位上，用30W烙铁头压在编织线上面使之受热，等锡渣熔化，便可轻轻一拉清 除干净。这时应该防止静电。 ➢利用烙铁头沾锡原理，把锡渣清除干净。首先，把烙铁头清洁干净，然后放在点位上把锡沾走。反复上面动作， 便可清除干净。
