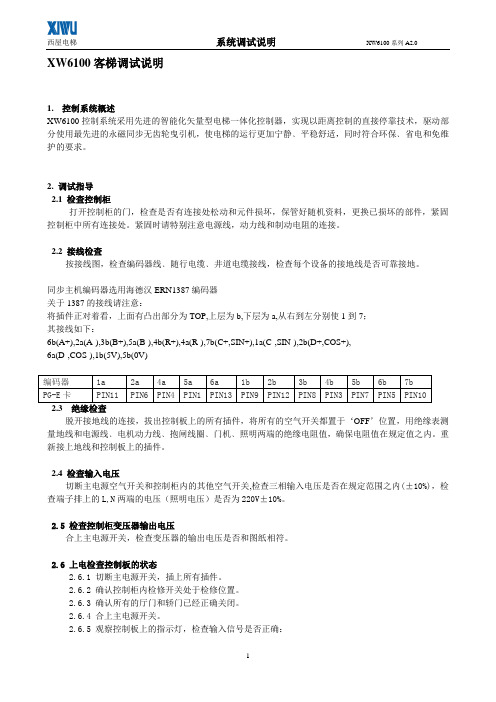

XW6100客梯调试说明1.控制系统概述XW6100控制系统采用先进的智能化矢量型电梯一体化控制器，实现以距离控制的直接停靠技术，驱动部分使用最先进的永磁同步无齿轮曳引机，使电梯的运行更加宁静﹑平稳舒适，同时符合环保﹑省电和免维护的要求。
2. 调试指导2.1 检查控制柜打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。
紧固时请特别注意电源线，动力线和制动电阻的连接。
2.2 接线检查按接线图，检查编码器线﹑随行电缆﹑井道电缆接线，检查每个设备的接地线是否可靠接地。
同步主机编码器选用海德汉ERN1387编码器关于1387的接线请注意：将插件正对着看，上面有凸出部分为TOP,上层为b,下层为a,从右到左分别使1到7；其接线如下：6b(A+),2a(A-),3b(B+),5a(B-),4b(R+),4a(R-),7b(C+,SIN+),1a(C-,SIN-),2b(D+,COS+),6a(D-,COS-),1b(5V),5b(0V)脱开接地线的连接，拔出控制板上的所有插件，将所有的空气开关都置于‘OFF’位置，用绝缘表测量地线和电源线﹑电机动力线﹑抱闸线圈﹑门机﹑照明两端的绝缘电阻值，确保电阻值在规定值之内。
重新接上地线和控制板上的插件。
2.4 检查输入电压切断主电源空气开关和控制柜内的其他空气开关,检查三相输入电压是否在规定范围之内(±10%)，检查端子排上的L,N两端的电压（照明电压）是否为220V±10%。
2.5 检查控制柜变压器输出电压合上主电源开关，检查变压器的输出电压是否和图纸相符。
2.6 上电检查控制板的状态2.6.1 切断主电源开关，插上所有插件。
2.6.2 确认控制柜内检修开关处于检修位置。
2.6.3 确认所有的厅门和轿门已经正确关闭。
2.6.4 合上主电源开关。
2.6.5 观察控制板上的指示灯，检查输入信号是否正确：说明：表内参数在出厂时已设定好，无需再设置2.7.1涉及到具体电梯参数，应根据电梯的实际情况进行调节。
TCM电梯诊断仪说明书V 2.0一、简介:Version 2.0 所做的改进:-新增F500功能;-修改了Node功能,可以查看8层以上的MS-CARD的工作状态;-改进了通信模块,程序在工作中不易发生死机现象;-新增了[Service Trip]功能,用户可以根据需要查看和修改Travels 和Hours的值;-改进了程序的使用界面,操作简单方便。
TCM电梯诊断仪是一款基于Pocket PC操作系统的应用程序,目前支持MC I、MC II和MC III 电梯控制器的诊断工作。
图1:程序主页面TCM诊断仪主要功能部件包括,Hoistway(井道、Event Log(事件日志、Error Bank(故障库、Teach In(教入、Memory(存储器、Info(电梯系统信息、F500 和Nodes (接点信息。
在接下来的章节中,本教程将逐个叙述各功能部件的使用方法(除帮助和版本信息,及注意事项。
二、基本操作2.1 设备2.1.1 PDA环境-型号:HP IPAQ HX2190-系统语言:英语-显示标准:320 * 240 TFT(65535色-系统ROM: 128MB(用户最大可用80MB-系统RAM 64MB-操作系统:Microsoft Windows Mobile 5.0-处理器:312MHz Intel PX270-支持蓝牙无线界面-支持SD、CF闪存卡2.1.2 其他硬件设备-PDA充电器:5V直流输出,100 – 240V交流输入(50Hz/500mA-PDA –串口(9针RS232连线2.2 如何启动诊断工具在使用TCM电梯诊断工具前,掌上电脑设备PDA必须通过PDA-串口连线和电梯控制器连接在一起(使用过程中,请勿断开连接。
连接完毕后,按PDA设备右上角的电源按钮打开PDA,并按以下步骤进入应用程序:图2-单击PDA屏幕左上角的Start下拉菜单(图2,然后单击Program选项;-在Programs窗口中找到TCM Diagnostic Tool图标(图3,单击图标;图32.3 如何退出诊断工具点击Pocket Wizard桌面右上角的按钮(图1,退出程序。

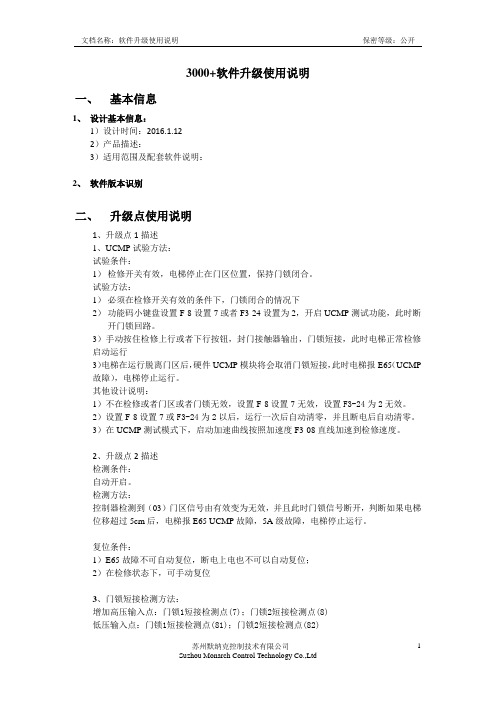

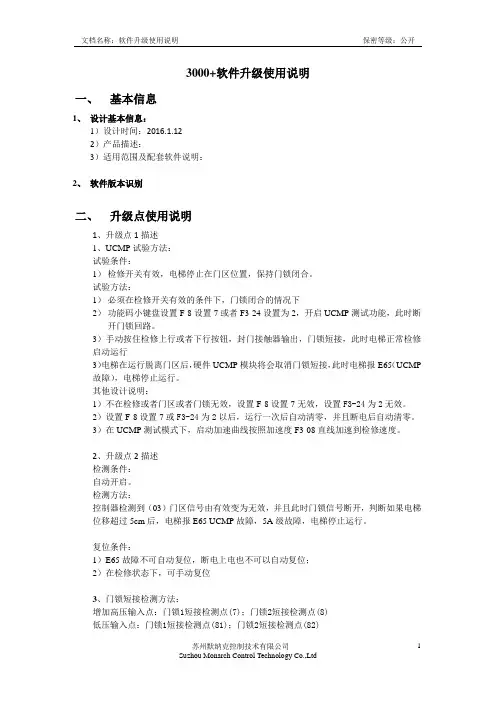

3000+软件升级使用说明一、基本信息1、设计基本信息：1）设计时间：2016.1.122）产品描述：3）适用范围及配套软件说明：2、软件版本识别二、升级点使用说明1、升级点1描述1、UCMP试验方法：试验条件：1）检修开关有效，电梯停止在门区位置，保持门锁闭合。
试验方法：1）必须在检修开关有效的条件下，门锁闭合的情况下2）功能码小键盘设置F-8设置7或者F3-24设置为2，开启UCMP测试功能，此时断开门锁回路。
3）手动按住检修上行或者下行按钮，封门接触器输出，门锁短接，此时电梯正常检修启动运行3）电梯在运行脱离门区后，硬件UCMP模块将会取消门锁短接，此时电梯报E65（UCMP 故障），电梯停止运行。
其他设计说明：1）不在检修或者门区或者门锁无效，设置F-8设置7无效，设置F3-24为2无效。
2）设置F-8设置7或F3-24为2以后，运行一次后自动清零，并且断电后自动清零。
3）在UCMP测试模式下，启动加速曲线按照加速度F3-08直线加速到检修速度。
2、升级点2描述检测条件：自动开启。
检测方法：控制器检测到（03）门区信号由有效变为无效，并且此时门锁信号断开，判断如果电梯位移超过5cm后，电梯报E65 UCMP故障，5A级故障，电梯停止运行。
复位条件：1）E65故障不可自动复位，断电上电也不可以自动复位；2）在检修状态下，可手动复位3、门锁短接检测方法：增加高压输入点：门锁1短接检测点(7)；门锁2短接检测点(8)低压输入点：门锁1短接检测点(81)；门锁2短接检测点(82)门锁短接检测接线逻辑：X26:门锁1短接X27:门锁检测封门X26:门锁1短接封门X27:门锁检测X28:门锁2短接封门注意：门锁回路末端一定要连接到X27，才有防运行接触器拉弧功能。
开门信号1控制的门锁回路抽头的高压检测一定要设置为7，对应起来。
同理开门2的控制的门锁回路抽头的高压检测一定要设置为8。
门锁短接检测逻辑：1）正常运行到站开门后，提前开门输出封门信号,延时3s 。

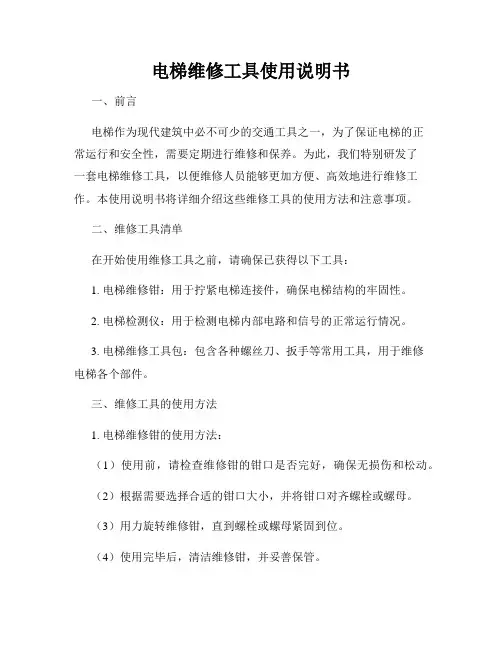

电梯维修工具使用说明书一、前言电梯作为现代建筑中必不可少的交通工具之一，为了保证电梯的正常运行和安全性，需要定期进行维修和保养。
为此，我们特别研发了一套电梯维修工具，以便维修人员能够更加方便、高效地进行维修工作。
本使用说明书将详细介绍这些维修工具的使用方法和注意事项。
二、维修工具清单在开始使用维修工具之前，请确保已获得以下工具：1. 电梯维修钳：用于拧紧电梯连接件，确保电梯结构的牢固性。
2. 电梯检测仪：用于检测电梯内部电路和信号的正常运行情况。
3. 电梯维修工具包：包含各种螺丝刀、扳手等常用工具，用于维修电梯各个部件。
三、维修工具的使用方法1. 电梯维修钳的使用方法：（1）使用前，请检查维修钳的钳口是否完好，确保无损伤和松动。
（2）根据需要选择合适的钳口大小，并将钳口对齐螺栓或螺母。
（3）用力旋转维修钳，直到螺栓或螺母紧固到位。
（4）使用完毕后，清洁维修钳，并妥善保管。
2. 电梯检测仪的使用方法：（1）插入电梯检测仪的电源线，并将另一端插入电梯的控制主板插座。
（2）打开电梯检测仪的电源开关，并等待片刻，直到仪器自检完成。
（3）根据电梯故障代码手册，查找相应的故障代码，并根据指引检修故障。
（4）使用完毕后，关闭电梯检测仪的电源开关，并断开电源线。
3. 电梯维修工具包的使用方法：（1）根据维修需要，选择合适的工具。
（2）使用螺丝刀拆卸电梯面板上的螺丝，以便进一步进行维修作业。
（3）使用扳手松动或拧紧电梯各个部件，确保其正常运行。
（4）使用完毕后，请清洁并归位各个工具，并妥善保管。
四、维修注意事项1. 请勿将维修工具用于非指定的电梯维修工作，以免引起故障和安全事故。
2. 在使用维修工具前，请确保已经接受过相关的电梯维修培训，熟悉电梯的结构和工作原理。
3. 维修工作时，请注意切勿将手指或其他物体卡入电梯机械结构中，以免造成伤害。
4. 使用维修工具时，请注意工具的正确使用方法，确保安全操作。
5. 使用过程中如发现任何维修工具存在损坏或松动的情况，请立即停止使用，并及时更换或修理。
电梯调试说明书模板一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0 ± 0.05 v2、测量BD（板上TESTUV 4点调节HUV使电压为8.0 ±0.05v3、测量BDC板上TESTOIB 5点调节OVBF使电压为8.0 ±0.05v二、慢车运转的调整1、人为使轿门开关GS闭合。
2、门机电阻箱内15A断开，25A短接。
（SDC上MIC22 及MIC34（FML）不要拔掉）3、F IO板上13号插件的1、2号线短接。
4、操纵箱的[ 灯]、[ 点检灯] 开关转换于[入] 状态。
5、轿内操纵箱的[平常转换于保守] ，即可以在轿箱内操作慢车运转的状态。
6、电梯检修向上、向下点动运行。
三、阶高测定1 、先用检修开至上、下限位两开关动作时，确认轿箱超出平层50mm以外2、检修下行直到下限位动作的位置，保守开关处于正常，点检灯处于专用。
3、资料检索器上操作M0DE1 SET,持续押住START键，直到电梯开始上行运转为止。
4、到达最上层后，确认50B断开。
此时将MPIU勺DIPSW1 转换为ON再等到50B灯亮之后，将DIPSW1转换OFF。
5、阶高测定完后，按MODE RESET复位。
6、最后做一次故障清除。
四、启动舒适感的调整1、60m/min 15人乘以下使用WD0%勺启动补偿调整方法a：先将轿厢下设有20%和110%的微动开关调整精确。
b :载重20%以下，再拨DIP SW1 ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
飞出61B0、61B1调大'向上运转补偿调整.反转61B0、61B1调小」「飞出61B2、61B3调小、向下运转补偿调整反转61B2、61B3调大例: 20%^下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET（**为修改之值）61B3 SET**SET（**为修改之值）DIP SW1 切OFFMODE RESET注：后面的调整跟范例一样，只是地址码有变化c：20%^上上、下行启动补偿调整：载重20%以上, 再将DIP SW1拨ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。
西屋电梯电气安装调试说明XWHJ系列A2.0 XWHJ货梯电气安装调试说明XWHJ货梯控制器输入、输出指示灯功能说明端口号功能说明端口号功能说明24V主板电源Y0备用COM主板电源&COM（X1—X24）M0COM（Y0）X1平层信号输入（在门区时亮）Y1运行接触器控制输出X2输出接触器检测（停止时亮）M1COM（Y1）X3制动接触器检测（停止时亮）Y2制动接触器控制输出X4制动器检测信号（停止时亮）M2COM（Y2）X5锁梯信号输入（锁梯时亮）Y3自动照明控制X6消防信号输入(消防时亮)M3COM（Y3）X7上限位信号输入（未动作时亮）Y6开门控制输出X8下限位信号输入（未动作时亮）Y7关门控制输出X9上强换信号输入（未动作时亮）Y8另门开门控制输出X10下强换信号输入（未动作时亮）Y9另门关门控制输出X11自动/检修信号（检修时灭）YM1COM（Y6——Y9）X12检修上行信号输入Y10UP（显示）X13检修下行信号输入Y11DW（显示）X14司机信号输入（司机时亮）Y12A（显示）X15直驶信号输入Y13B（显示）X16备用Y14C（显示）X17前门开门到位（只在开到位时灭）Y15D（显示）X18前门关门到位（只在关到位时灭）Y16负号（显示）X19后门开门到位（只在开到位时灭）YM2COM（Y10——Y16）X20后门关门到位（只在关到位时灭）Y17超载灯（显示）X21前门光幕信号（未挡住时亮）Y18蜂鸣器控制X22后门光幕信号（未挡住时亮）Y19X23超载信号输入（超载时亮）Y20备用X24备用Y21备用XCM COM（X25——X27）Y22备用X25安全回路检测YM3COM（Y17——Y22）X26轿门门锁回路检测X27厅门门锁回路检测L1开门按钮L2关门按钮L3备用L4备用L51楼内指令按钮、灯L111楼上召唤按钮、灯L62楼内指令按钮、灯L122楼上召唤按钮、灯L162楼下召唤按钮、灯L73楼内指令按钮、灯L133楼上召唤按钮、灯L173楼下召唤按钮、灯L84楼内指令按钮、灯L144楼上召唤按钮、灯L184楼下召唤按钮、灯西屋电梯电气安装调试说明XWHJ系列A2.0 L95楼内指令按钮、灯L155楼上召唤按钮、灯L195楼下召唤按钮、灯L106楼内指令按钮、灯L206楼下召唤按钮、灯控制器参数设置：电机自学习：为保证控制性能，电梯运行前，需要得到准确的电机参数，异步电机参数可通过静态自学习获得。
电梯调试说明书1 参数预设◆ 在控制柜上电之前，请确保准确安全的电气连接和机械安装。
1.1 基本参数表按下急停开关，在检修状态下参照功能码一览表正确输入以下相关参数：1.2 楼层显示设置举例：E1.01设定值为3417，电梯在底层时楼层显示“B 1”；E1.02设定值为1617，电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中)；◆ 点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示，具体设置方法如下表：设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B1.3 主板逻辑设置主板P1～P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置，常开时对应位为0，常闭时对应位为1。
H0.00表示P2、P1口的逻辑设定值，以16进制数表示，默认为C0FC：H0.01表示P4、P3口的逻辑设定值，以16进制数表示，默认为C038：当低速梯使用的场合，请把没有安装的强迫减速开关对应点设置为常开属性，否则会影响正常的快车运行。
1.4 轿厢控制板逻辑设置前后门轿厢控制板P1～P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置，常开时对应位为0，常闭时对应位为1。
H1.00表示前门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：H2.00表示后门轿厢控制板的逻辑设定值，以16 进制数表示，默认为0000：1.5 门布局设置前后门布局/盲层通过H5 组～H7 组来设置，开门有效时对应位为1，无效时为0。
以16进制数表示，默认H5组均为FFFF，H6组均为0000，H7组均为0000。

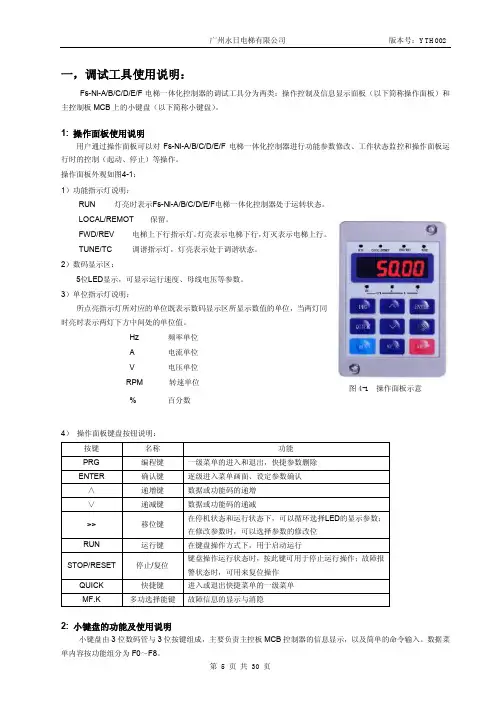

图4-1 操作面板示意一，调试工具使用说明：Fs-Ni-A/B/C/D/E/F 电梯一体化控制器的调试工具分为两类：操作控制及信息显示面板（以下简称操作面板）和主控制板MCB 上的小键盘（以下简称小键盘）。
1: 操作面板使用说明用户通过操作面板可以对Fs-Ni-A/B/C/D/E/F 电梯一体化控制器进行功能参数修改、工作状态监控和操作面板运行时的控制（起动、停止）等操作。
操作面板外观如图4-1：1）功能指示灯说明：RUN 灯亮时表示Fs-Ni-A/B/C/D/E/F 电梯一体化控制器处于运转状态。
LOCAL/REMOT保留。
FWD/REV电梯上下行指示灯。
灯亮表示电梯下行，灯灭表示电梯上行。
TUNE/TC调谐指示灯，灯亮表示处于调谐状态。
2）数码显示区： 5位LED 显示，可显示运行速度、母线电压等参数。
3）单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。
Hz频率单位 A 电流单位V 电压单位RPM 转速单位 %百分数4） 操作面板键盘按钮说明： 按键名称 功能 PRG编程键 一级菜单的进入和退出，快捷参数删除 ENTER确认键 逐级进入菜单画面、设定参数确认 ∧递增键 数据或功能码的递增 ∨递减键 数据或功能码的递减 >>移位键 在停机状态和运行状态下，可以循环选择LED 的显示参数；在修改参数时，可以选择参数的修改位 RUN运行键 在键盘操作方式下，用于启动运行 STOP/RESET停止/复位 键盘操作运行状态时，按此键可用于停止运行操作；故障报警状态时，可用来复位操作 QUICK快捷键 进入或退出快捷菜单的一级菜单 MF.K多功选择能键 故障信息的显示与消隐2: 小键盘的功能及使用说明小键盘由3位数码管与3位按键组成，主要负责主控板MCB 控制器的信息显示，以及简单的命令输入。
数据菜单内容按功能组分为F0～F8。
TIC-I调试软件使用说明书V1.0简介TIC-I调试软件是一款基于Windows操作系统的电脑应用软件，目前支持TIC-I电梯控制系统的诊断工作，程序初始界面如图1所示。
图1 程序初始界面MC4调试软件主要功能包括：●参数设置：提供了下载参数列表，修改参数值，批量上传参数，将参数列表备份到电脑上等对参数进行查询、修改的功能。
●井道数据：下载学习到的井道数据和保存读到的井道数据以供分析。
●电梯运行状态：实时显示电梯运行中的一些重要参数值，只显示数据不能修改数据。
●输入输出状态：点击按钮获取当前主板的输入输出状态。
●错误记录：显示十五条故障记录。
●井道教入：学习井道数据。
●召唤操作：登记呼梯指令。
●状态显示：实时显示电梯运行中的一些重要参数值，只显示数据不能修改数据。
●时间日期设定：读取和设置主板内的时间。
●读取内存值：读取主板寄存器中的数据。
在接下来的章节中，将逐个叙述各功能的操作方法及注意事项。
1基本操作1.1连接和断开主板按照图2所示示意图连接电脑和主板，物理连接后，点击程序界面右侧的“打开串口”，进行连接，串口打开后，按钮变成灰色。
你也可以通过点击“关闭串口”来断开连接。
连接至电脑连接至主板CVU4转换器图2 物理连接示意图1.2MCU主板程序版本的识别和设置由于目前尚途TIC-I系统使用的MCU主板软件有多个版本且有所差距，因此在调试前必须确认当前连接的主板程序是什么版本。
TIC-I调试软件中提供了自动识别和手动配置两种版本设置的方法。
1.2.1自动识别每次启动TIC-I调试软件，软件都会自动识别一次当前连接的主板的版本，自动识别成功的前提条件是：a)使用TIC-I调试软件的设备上的串口未被占用；b)在启动调试软件前，已经正确完成了与主板的物理连接；c)主板完好且处于正常工作状态。
注：由于干扰等因素，自动识别的结果有可能出现错误。
判断当前调试软件和其所连接的主板是否匹配的方法是：批量获取参数，若参数值中未出现乱码则匹配，否则不匹配。
