过程控制工程孙洪程答案【篇一：过程控制工程教学大纲】xt>过程控制工程（process control engineering）课程性质：专业主干课适用专业：机电一体化技术学时分配：课程总学时：60学时其中理论课学时：60学时；实验课学时：0学时；先行课程情况：先行课：高等数学、单片机原理与应用、自动控制原理、传感器技术等；教材：孙洪程，李大宇，翁维勤编著．《过程控制工程》．北京：高等教育出版社， 2013年12月重印参考书目：1、邵裕燊．过程控制工程．北京：机械工业出版社2、何衍庆，俞金寿，蒋慰孙．工业生产过程控制．北京：化学工业出版社一、课程的目的与任务过程控制工程是机电一体化技术专业开设的主干课之一，主要研究工业生产过程中应用比较成熟的控制系统。
随着现代工业的迅速发展，对工业过程的要求也越来越高，用于工业过程控制的自动化装置也迅速发展，因此对工业过程控制的要求也随之提高。
作为研究工业过程控制系统组成，基本控制规律，以及工业过程控制系统的设计，投运的课程-----过程控制工程也越来越受到重视，并使得该课程成为自动化相关专业的一门重要的专业课程。
本课程的任务是：使学生通过本课程的学习，获得工业过程控制系统的基本理论、基本知识和基本技能，掌握测量与变送器、执行器、智能控制仪表、以及工业生产过程中的一些具体设备等自动化装置的原理与使用方法，掌握基本过程控制系统设计的方法与控制器参数的整定方法，从而为从事与本课程有关的的技术工作打下一定的基础。
二、课程的基本要求本课程采用传统的课堂讲授模式，在课堂安排上，做到精讲教学内容和学生课外自学、阅读相结合，使学生了解重点、认识难点，突出重点、剖析难点，掌握重点、化解难点，提高学生解决问题能力；引导学生课前预习、课后复习，加深对其基础知识的巩固和对前沿领域的了解。
本课程的主要内容包括基本过程控制系统、先进控制系统、过程控制工程三大模块。
其中基本过程控制系统及过程控制工程为本课程的主要学习部分，要求学生可以运用所学知识对常见的过程控制系统加以论证或者进行必要的定性定量分析。

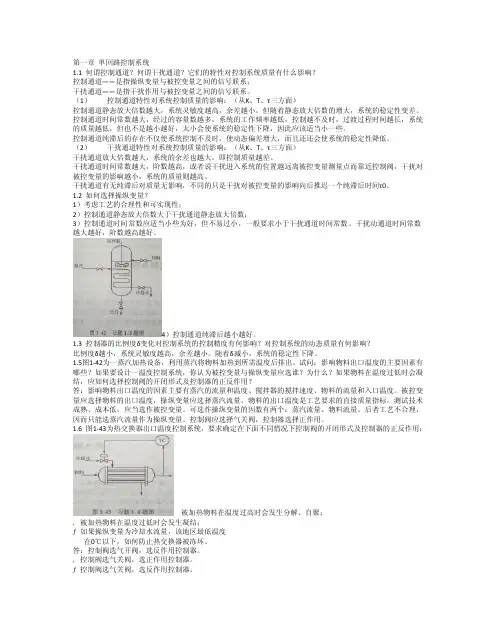

孙洪程版过程控制课后答案第一章思考题及习题1.1何谓控制通道?何谓干扰通道?它们的特性对控制系统质量有什么影响?答：所谓“通道”，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。
同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。
干扰通道的特性对控制系统质量影响如下表所示。
控制通道的特性对控制系统质量影响如下表所示1.2如何选择控制变量?答：① 所选控制变量必须是可控的。
② 所选控制变量应是通道放大倍数比较大者，最好大于扰动通道的放大倍数。
③ 所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。
④ 所选控制变量其通道纯滞后时间应越小越好。
⑤ 所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。
⑥ 在选择控制变量时还需考虑到工艺的合理性。
一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量1.3控制器的比例度δ变化对控制系统的控制精度有何影响?对控制系统的动态质量有何影响?答：当G c(s)=K c时，即控制器为纯比例控制，则系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。
K c增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。
1.4 4：1衰减曲线法整定控制器参数的要点是什么?答：衰减曲线法是在系统闭环情况下，将控制器积分时间T i放在最大，微分时间T d放在最小，比例度放于适当数值(一般为100%)，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给系统施加一个阶跃干扰，同时观察过渡过程变化情况。
如果衰减比大于4：1，δ应继续减小，当衰减比小于4：1时δ应增大，直至过渡过程呈现4：1衰减时为止。
