分程系统控制的原理是
分程系统控制的原理是将一个复杂的任务或过程分解成若干个较简单的子任务或子过程,每个子任务或子过程由一个独立的程控器控制,然后再将这些子任务或子过程按照一定的顺序、时序、逻辑关系和数据传递方式组织起来,通过统一的调度、协调和管理进行整体控制和运行。
具体来说,分程系统控制的原理包括以下几个方面:
1. 模块化设计:将一个复杂的任务或过程分解成若干个模块,每个模块负责一个特定的功能,通过定义模块之间的接口和数据传递方式,实现模块间的独立运行和协作。
2. 程控器控制:每个模块由一个独立的程控器控制,程控器负责接收输入信号、执行相应的操作和输出结果,实现对模块的控制和调度。
3. 任务调度:根据任务之间的依赖关系和优先级,对各个模块进行合理的调度和分配资源,保证各个模块按照正确的顺序、时序和时机运行。
4. 数据传递:模块之间通过特定的数据传递方式进行信息交换和共享数据,确保各个模块之间的数据一致性和及时性。
5. 故障处理:对于模块之间的故障或异常情况,分程系统能够进行相应的故障检测、处理和恢复,确保系统的稳定性和可靠性。
总之,分程系统控制通过将复杂任务分解为简单模块、独立的程控器控制、任务调度、数据传递和故障处理等方面的原理和技术,实现对复杂任务或过程的高效、
可靠、自动化的控制。
2.5 分程控制系统2.5.1 分程控制系统的基本概念1.分程调节系统一般来说,一台调节器的输出仅操纵一只调节阀,若一只调节器去控制两个以上的阀并且是按输出信号的不同区间去操作不同的阀门,这种控制方式习惯上称为分程控制。
图2.5-1表示了分程控制系统的简图。
图中表示一台调节器去操纵两只调节阀,实施(动作过程)是借助调节阀上的阀门定位器对信号的转换功能。
例如图中的A、B两阀,要求A阀在调节器输出信号压力为0.02~0.06MPa变化时,作阀得全行程动作,则要求附在A阀上的阀门定位器,对输入信号0.02~0.06MPa时,相应输出为0.02~0.1MPa,而B阀上的阀门定位器,应调整成在输入信号为0.06~0.1 图2.5-1 分程控制系统示意图MPa时,相应输出为0.02~0.1MPa。
按照这些条件,当调节器(包括电/气转换器)输出信号小于0.06MPa时A阀动作,B阀不动;当输出信号大于0.06MPa时,而B阀动作,A阀已动至极限;由此实现分程控制过程。
分程控制系统中,阀的开闭形式,可分同向和异向两种,见图2.5-2和图2.5-3。
图2.5-2 调节阀分程动作(同向)图2.5-3 调节阀分程动作(异向)一般调节阀分程动作采用同向规律的是为了满足工艺上扩大可调比的要求;反向规律的选择是为了满足工艺的特殊要求。
2.分程控制系统的应用1)为扩大调节阀的可调围。
调节阀有一个重要指标,即阀的可调围R 。
它是一项静态指标,表明调节阀执行规定特性(线性特性或等百分比特性)运行的有效围。
可调围可用下式表示:min maxC C R = (2.5-1)式中 max C ——阀的最大流通能力,流量单位。
min C ——阀的最小流通能力,流量单位。
国产柱塞型阀固有可调围R =30,所以max min %30C C =。
须指出阀的最小流通能力不等于阀关闭时的泄漏量。
一般柱塞型阀的泄漏量S C 仅为最大流通能力的0.1~0.01%。
对于过程控制的绝大部分场合,采用R =30的控制阀已足够满足生产要求了。
但有极少数场合,可调围要求特别大,如果不能提供足够的可调围,其结果将是或在高负荷下供应不足,或在低负荷下低于可调围时产生极限环。
例如蒸汽压力调节系统,设锅炉产生的是压力为10MPa 的高压蒸汽,而生产上需要的是4MPa 平稳的中压蒸汽。
为此,需要通过节流减压的方法将10MPa 的高压蒸汽节流减压成4MPa的中压蒸汽。
在选择调节阀口径时,如果选用一个调节阀,为了适应大负荷下蒸汽供应量的需要,调节阀的口径要选择得很大,而正常情况下蒸汽量却不需要哪么大,这就需要将阀关的小一些。
也就是说,正常情况下调节阀只是在小开度工作,因为大阀在小开度下工作时,除了阀的特性会发生畸变外,还容易产生噪声和震荡,这样控制会使控制效果变差控制质量降低。
为了解决这一矛盾,可选用两只同向动作的调节阀构成分程控制系统,如图2.5-2所示的分程控制系统采用了A 、B 两只同向动作的调节阀(根据工艺要求均选为气开式)其中A 阀得在调节器输出信号4~12mA (气压信号为0.02~0.06MPa )时由全闭到全开,B 阀得在调节器输出信号12~20mA (气压信号为0.06~0.1MPa )时由全闭到全开,这样,在正常情况下,即小负荷时,B 阀处于全关,只通过A 阀开度的变化来进行控制;当大负荷时,A 阀已全开仍满足不了蒸汽量的需求,这是B 阀也开始打开,以补足A 阀全开时蒸汽供应量的不足。
图2.5-4 蒸汽减压分程控制系统原理图假定系统中所采用的A 、B 两只调节阀的最大流通能力max C 均为100,可调围R =30。
由于调节阀的可调围为:min max C C R = (2.5-2)据上式可求得 30max min C C ==33.330100= (2.5-3)当采用两支阀构成分程控制系统时,最小流通能力不变,而最大流通能力为两阀最大流通能力之和max2C '=200,因此A 、B 两阀组合后的可调围应是: 6033.3200min max =='='C C R 这就是说采用两支流通能力相同的调节阀构成分程控制系统后,其调节阀的可调围比单只调节阀增大一倍。
2)满足工艺操作的特殊要求。
在某些间歇式生产化学反应过程中,当反应物投入设备后,为了使其达到反应温度,往往在反应开始前需要给它提供一定的热量。
一旦达到反应温度后,就会随着化学反应的进行不断释放出热量,这些热量如不及时移走,反应就会越来越激烈,以致会有爆炸的危险。
因此对于这种间歇式化学反应器既要考虑反应前的预热问题,又要考虑反应过程中及时移走反应热的问题。

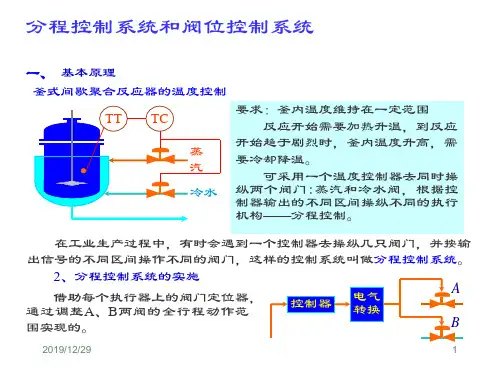

为此设计了如图2.5-5所示的分程控制系统。
图2.5-5 间歇式化学反应器分程控制系统图图中温度调节器选择反作用,冷水调节阀选择气关式(A 阀),热水调节阀选择气开式(B 阀)。
该系统工作过程如下:在进行化学反应前的升温阶段,由于温度测量值小于给定值,因此调节器输出增大,B 阀开大,A 阀关闭,即蒸汽阀开、冷水阀关,以便使反应器温度升高。
当温度达到反应温度时,化学反应发生,于是就有热量放出,反应物的温度逐渐提高。
当温升使测量值大于给定值时,调节器输出将减小(由于调节器是反作用),随着调节器的输出的减小,B 阀将逐渐关小乃至完全关闭,而A 阀则逐渐打开。
这时反应器夹套中流过的将不再是热水而是冷水。
这样一来,反应所产生的热量就被冷水所带走,从而达到维持反应温度的目的。
2.5.2分程控制系统的方案实施1.分程区间的决定分程控制系统设计主要是多个阀之间的分程区间问题,设计原则:① 先确定阀的开关作用形式(以安全生产为主);② 再决定调节器的正反作用;③最后决定各个阀的分程区间。
2.分程阀总流量特性的改善当调节阀采用分程控制,如果它们得流通能力不同,组合后的总流通特性,在信号交接处流量的变化并不是光滑的。
例如选用4max =C 和100min =C 这两只调节阀构成分程控制,两阀特性及它们的组合总流量特性如图2.5-6所示。
图2.5-6 分程系统大、小阀连接组合特性图由图2.5-6可以看出,原来线性特性很好的两只控制阀,当组合在一起构成分程控制时,其总流量特性已不再呈现线性关系,而变成非线性关系了。
特别是在分程点,总流量特性出现了一个转折点。
由于转折点的存在,导致了总流量特性的不平滑。
这对系统的平稳运行是不利的,为了使总流量特性达到平滑过渡,可采用如下方法。
解决在0.06处出现了大的转折,呈严重的非线性方法①选用等百分比阀此时可自然解决;②线性阀则可通过添加非线性补偿调节的方法将等百分比特性校正为线性。
2.5.3 阀位控制系统1.概述一个控制系统在受到外界干扰时,被控变量将偏离原先的给定值,而发生变化,为了克服干扰的影响,将被控变量拉回到给定值,需要对控制变量进行调整。
对一个系统来说,可供选择作为控制变量的可能是多个,选择控制变量既要考虑它的经济性和合理性,又要考虑它的快速性和有效性。
但是,在有些情况下,所选择的控制变量很难做到两者兼顾。
阀门控制系统就是在综合考虑控制变量的快速性、有效性、经济性和合理性基础上发展起来的一种控制系统。
阀位控制系统的原理结构如图2.5-7所示。
在阀位控制系统中选用了两个控制G和物料量Q,其中控制变变量蒸汽量sG从经济性和工艺的合理性考虑比较量s合适,但是对克服干扰的影响不够及时有效。
控制变量Q却正好相反,快速性、有效性较好,但经济性、工艺的合理性较差。
图2.5-7 阀位控制系统结构原理图这两个控制变量分别由两支控制器来控制。
其中控制变量Q的为主控制器TC,控制变量s G的为阀位控制器VPC。
主控制器的给定值即产品的质量指标,阀门控制器的给定值是控制变量管线上控制阀的阀位,阀位控制系统也因此而得名。
2.阀位控制系统的工作原理如图2.5-8的阀位控制系统,假定A阀、B阀均选为气开阀,主控制器TC(温度调节器)为正作用,阀位控制器VPC为反作用。
系统稳定情况下,被控变量 等于主控制器的设定值R,A阀处于某一开度,控制B阀处于阀位调节器VPC所设置的小开度r。
当系统受到外界干扰使原油出口温度上升时,温度调节器的输出将增大,这一增大的信号送往两处:其一去B阀;其二去VPC。
送往B阀的信号将使B阀的开度增大,这会将原油出口温度拉下来;送往VPC的信号是作为后者的测量值,在r不变的情况下,测量值增大,VPC的输出将减小,A阀的开度将减小,燃料量则随之减小,出口温度也将因此而下降。
这样A、B 两只阀动作的结果都将会使温度上升的趋势减低。
随着出口温度上升趋势的下降,温度调节器的输出逐渐减小,于是B阀的开度逐渐减小,A阀的开度逐渐加大。
这一过程一直进行到温度调节器及阀位调节器的偏差都等于0时为止。
温度调节器偏差等于0,意味着出口温度等于给定值,即阀位调节器偏差等于零,意味着调节阀B的阀压与阀位调节器VPC的设定值r相等,而B的开度与阀压是有着一一对应的关系的,也就是说阀B最终会回到设定值r所对应的开度。
由上面的分析可以看到:本系统利用控制变量Q的有效性和快速性,在干扰一旦出现影响到被控变量偏离给定值时,先行通过对控制变量Q的调整来克服干扰的影响。
随着时间的增长,对控制变量Q的调整逐渐减弱,而控制出口温度的任务逐渐转让给控制变量s G来担当。
最终阀B停止在一个很小的开度(由设定值r来决定)上,而维持控制的合理性和经济性。
2.6 选择性控制系统2.6.1 概述选择性控制系统又叫取代控制,也称超驰控制。
通常自动控制系统只能在生产工艺处于正常情况下进行工作,一旦生产出现事故状态,控制器就要改为手动,待事故排除后,控制系统再重新投入工作。
在大型生产工艺过程中,除了要求控制系统在生产在正常情况下能够克服外界的干扰,平稳操作外,还必须考虑事故状态下安全生产。
即当生产操作达到安全极限时,应有保护性措施。
属于生产保护性措施的有两类:一类是硬保护措施;一类是软保护措施。
所谓硬保护措施就是当生产操作达到安全极限时,有声、光报警产生。
此时有操作工将控制器切换到手动,进行手动操作、处理;或是通过专门设置的联锁保护线路实现自动停车,达到保护生产的目的。
对于连续生产过程来说,即使短暂的设备停车,也会造成巨大的经济损失。
因此这种硬保护措施已逐渐不为人们所欢迎,相应地出现了软保护措施。
所谓软保护措施,就是通过一个特定设计的选择性控制系统,在生产短期处于不正常情况时,生产设备不须停车,由选择性控制系统自动改变操作方式,使参数脱离极限值。
并且当参数恢复正常时原控制系统自动恢复,避免停车而且无需人的参入与。
2.6.2超驰控制设计应用如图(2.6-1)(a)、(b)可用来说明氨蒸发器是如何从一个能够满足正常生产情况下的控制方案,演变成为烤炉极限条件下的超驰控制的实例。
