vray for sketchup渲染教程①--渲染参数设定篇

VRay渲染器使用手册及参数设定此使用手册不是完整使用手册，只针对静止图像的渲染，对动画部份不作介绍。

使用手册以实用为主，对在实际渲染中常用的参数与设置的方法作了全面介绍；少用或用不到参数选项以及和3DS max 通用的参数在此不作介绍，请参阅3DS max的相关手册。

VRay 渲染面板参数设置一、Frame buffer（帧缓冲）卷展栏Enable built-in frame buffer（激活内置帧缓冲）——选中该先项后使用VR内置的帧缓冲。

Get resolution from max（使用3ds max的分辨率）——选中该选项后使用3ds max的的渲染分辨率设置。

Lutput resolution （输出分辨率）——设置帧缓冲的分辨率。

Rendrr to memory frame buffer（渲染到内存储器——将输出的内容的保存到内存中。

v-ray ray image file（渲到文件）——将渲染的内容保存到文件中。

Generate prvview (产生预览)——可以在渲染的时候产生一个小尺寸的预览图，以便观察现在渲染的进度。

Save separate g-buffer channesl(保存分离的g-buffer通道)——先中该项后可以将g-buffer通道分离保存。

二、global switches（全局开关）卷展栏1、geometry（几何体）参数组Displacement（贴图置换）——控制所有贴图的置换功能。

2、lights（灯光参数组lights（灯光）——控制场景中所有的灯光。

Drfault lights（默认灯光）——系统灯光的开/关控制。

勾选为关闭系统的灯光，请取消该选项的勾选。

Hiden oights(隐藏灯洵)——控制被隐藏的灯光是否在渲染时影响场景，请勾选该选项。

Shadows （阴影片——全局阴影开关。

请勾选该选项。

Show gi only （只显全局光阴——是否关闭全局直接光照。

第一课：v-ray for sketchup选项面板首先大家看下VR的选项面板，参数并不多，所以大家要有信心呀！！另外，VR 的所有参数设置都可以在文件菜单下保存起来，供下次加载使用，非常人性化！（一）全局开关1、这里控制渲染中是否使用反射和折射效果；最大深度是对反射、折射效果最大反弹数，当他关闭时，反射、折射的最大反弹数由个别材质的数值来定义；当它开启时，将作为全局设置取代个别设置，当然，数值越大，效果越好，速度也越慢。

有朋友说，在测试渲染的时候将反射、折射关闭可以节省测试时间，我认为没有那个必要，一方面关了之后我们就看不到应有的效果，导致对最终图像的效果判断出错；另一方面，我感觉这个也增加不了多少时间。

大家可以根据个人习惯和机子的好坏来取舍。

2、覆盖材质，就是用同一种单色材质来覆盖场景中的所以材质。

这往往用于前期测光过程中，需要注意的是，该单色材质不宜为纯白色，因为现实中是没有完全反弹光线的材质的，所以最好采用略偏灰一点的颜色，测试效果较易把握。

3、勾选此项，VR 在跑完光后就会自动停下来。

此功能在跑光子图的时候可能会用到。

4、勾选此项可以一定程度上较少VR占用过高的系统资源，这样你在渲图的同时也可以看看论坛、聊聊QQ。

5、那个令人讨厌的VR讯息窗口，就在这关掉。

6、一般默认即可。

需要注意的是，默认灯光，如果要全手动打光，记得将这里关闭。

（二）系统1、树深，较大的树深会占用较多的内存，同时渲染越快，反之也成立。

比如，你晚上出图的时候，就可以把树深设为90，让VR 多占用内存，提高渲染速度。

但也不能提得太高，否则可能导致死机。

2、如果你机子用的是双核处理器，请将此处改为800，这样一个处理器就分到400 了。

3、这里修改渲染时那个小方框的运动轨迹和大小。

大家可以视你最先希望看到（先渲染）的区域来选择运动方式；另外，据说较小的方框可以提高渲染速度，不知道真的假的，我一般改为16*16，其他默认。

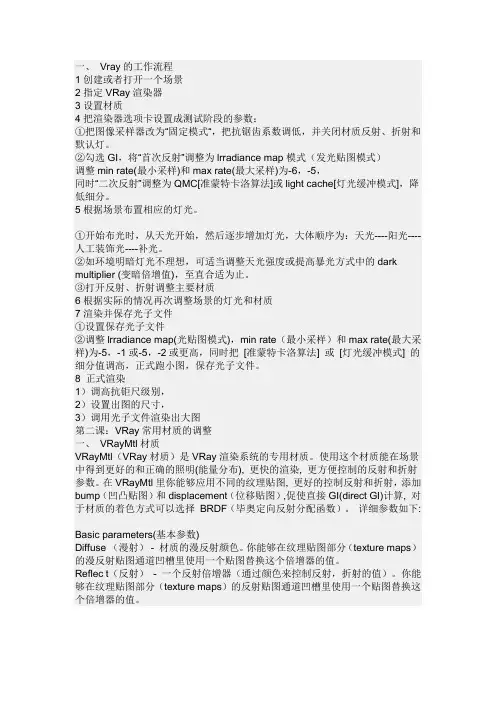

一、Vray的工作流程1创建或者打开一个场景2指定VRay渲染器3设置材质4把渲染器选项卡设置成测试阶段的参数：①把图像采样器改为“固定模式“，把抗锯齿系数调低，并关闭材质反射、折射和默认灯。

②勾选GI，将“首次反射”调整为lrradiance map模式（发光贴图模式）调整min rate(最小采样)和max rate(最大采样)为-6，-5，同时“二次反射”调整为QMC[准蒙特卡洛算法]或light cache[灯光缓冲模式]，降低细分。

5根据场景布置相应的灯光。

①开始布光时，从天光开始，然后逐步增加灯光，大体顺序为：天光----阳光----人工装饰光----补光。

②如环境明暗灯光不理想，可适当调整天光强度或提高暴光方式中的dark multiplier (变暗倍增值)，至直合适为止。

③打开反射、折射调整主要材质6根据实际的情况再次调整场景的灯光和材质7渲染并保存光子文件①设置保存光子文件②调整lrradiance map(光贴图模式)，min rate（最小采样）和max rate(最大采样)为-5，-1或-5，-2或更高，同时把[准蒙特卡洛算法] 或[灯光缓冲模式] 的细分值调高，正式跑小图，保存光子文件。

8 正式渲染1）调高抗钜尺级别，2）设置出图的尺寸，3）调用光子文件渲染出大图第二课：VRay常用材质的调整一、VRayMtl材质VRayMtl（VRay材质）是VRay渲染系统的专用材质。

使用这个材质能在场景中得到更好的和正确的照明(能量分布), 更快的渲染, 更方便控制的反射和折射参数。

在VRayMtl里你能够应用不同的纹理贴图, 更好的控制反射和折射，添加bump（凹凸贴图）和displacement（位移贴图）,促使直接GI(direct GI)计算, 对于材质的着色方式可以选择BRDF（毕奥定向反射分配函数）。

详细参数如下:Basic parameters(基本参数)Diffuse （漫射）- 材质的漫反射颜色。

VFS (vr for sketchup参数设置1、亮光木材：漫射：贴图反射：35灰高光：0.8亚光木材：漫射：贴图反射：35灰高光：0.8 光泽（模糊）：0.852、镜面不锈钢：漫射：黑色反射：255灰亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.83、陶器：漫射：白色反射：255 菲涅耳4、亚面石材：漫射：贴图反射：100灰高光：0.5 光泽（模糊）：0.85 凹凸贴图5、抛光砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳普通地砖：漫射：平铺贴图缝隙0.2 反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳6、木地板：漫射：平铺贴图缝隙0.01 反射：70 光泽（模糊）：0.9 凹凸贴图7、清玻璃：漫射：255 反射：灰色/白色折射255 折射率1.5 【“菲涅耳”全开】（有色玻璃在“烟雾颜色”处调整颜色，并开启“影响阴影”，烟雾倍增调至0.6 ）磨砂玻璃：漫射：灰色反射：255 高光：0.8 光泽（模糊）：0.9 ,折射255 光泽（模糊）：0.9 光折射率 1.58、普通布料: 漫射：贴图凹凸贴图 (根据实际情况加UVP 贴图）。

绒布: 漫射：衰减贴图置换贴图 (根据实际情况加UVP 贴图）。

地毯：1500X2000 VR置换模式 2D 贴图数量 50 把置换的贴图拉到材质球上，平铺4 X 4。

把地毯贴图赋予地毯。

9、皮革：漫射：贴图反射：50 高光：0.6 光泽（模糊）：0.8 凹凸贴图 100 (UVP贴图）。

贴图：“漫射”去掉。

漫射：漫射可以更改颜色。

10、水材质 :漫射：黑色反射：255 衰减贴图菲涅耳折射：255 折射率：1.33 烟雾颜色：浅青色, 烟雾倍增：0.05左右 , 凹凸：20 贴图：澡波（350）11、纱窗：漫射：颜色/白色折射：灰白贴图折射率1 接收GI ：2（调整贴图：输出—使用色彩贴图曲线---显示最终效果使物体变亮：选取物体右击--vr 属性--接受全局照明{调高一些GI ：2},BRDF—沃德—影响阴影）整理过的vray 材质3墙体材质：漫射：246.246.246 折射/反射深度：2磨砂塑料：漫射：适宜色反射：30.30.30 高光光泽度：0.5 光泽度：0.86 细分：24塑钢窗：漫射：251.247.237 光泽度：0.8 深度：2 折射深度：2窗外背景（标准材质）：漫射：贴图高光级别：10 光泽度：10金属拉丝柜门把手：漫射：白色反射：72.72.72 光泽度：0.5 细分：15 深度：2折射：101.101.101 细分：20 深度：27金属1漫射：默认反射：白色光泽度：0.5 细分：12 折射：默认细分：10金属2漫射：黑色反射：白色折射/反射细分：10 折射/反射深度：3 折射：默认细分：10白色柜门：漫射：251.247.237 反射/折射：默认光泽度：0.7 细分：12 深度：4灯泡自发光（Vr 材质包裹器）：: ^; T; C5 n' V5 p产生全局照明2.0 基本材质---自发光颜色：75 高光级别/光泽度：10灯芯自发光（Vr 灯光材质）：2.0 勾选双面灯罩玻璃：漫射：121.175.160 反射：默认细分：20 折射：180.180.180 细分：20盆栽材质：土壤（标准材质）： Blinn---环境光/漫反射：土壤色植物（标准材质）： Phong---环境光/漫反射：植物色高光级别/光泽度：50 盆（vr 材质）：反射：白色光泽度：0.6 菲涅耳干支：漫射：67.38.14 63.44.4 折射/反射深度：2装饰花瓶：漫射：适宜色反射：默认光泽度：0.8 细分：50 菲涅耳折射细分20 折射率：木纹：漫射：贴图反射：18.18.18 光泽度：0.7 折射/反射深度：3镜面玻璃：漫射：默认反射：白色细分：12 折射：默认细分：50丝绸：漫射：falloff 并设置其颜色前深后浅垂直/平行反射：17.17.17 光泽度：17折射：falloff 并设置其颜色前深后浅垂直/平行凹凸通道：凹凸贴图值30 ( b7 d5 i, W! J8 `+ p地毯：漫射：falloff 并设置其颜色前：绒毛地毯贴图垂直/平行黑色塑料：漫射：黑色反射：20.20.20 光泽度：0.5 细分：6 折射细分50浴缸水：漫射：黑色反射：白色 falloff 细分：20 折射：白色 falloff 细分：20 折射率：1.2凹凸通道：凹凸值 5 noise 噪波类型：分形大小：350黑格线：漫射：黑色光泽度：0.7 折射/反射深度：21转椅（布面）：漫射：falloff 并设置其颜色前深后浅垂直/平行凹凸通道：noise 噪波类型：规则大小：2转椅（皮面）：漫射：皮革贴图反射：14.14.14 光泽度：0.65 折射/反射深度：3玻璃桌面：漫射：玻璃色反射：fallof---深绿/浅绿 fresnel 光泽度：0.98 细分：3 深度：3折射：细分：20 深度：3 烟雾颜色：淡绿烟雾倍增：0.1立柱石材：漫射：贴图反射：20.20.20 光泽度：0.9 细分：10 深度2 菲涅耳折射：20.20.20 光泽度：0.2 细分：10 深度2VFS (vr for sketchup参数设置1、亮光木材：漫射：贴图反射：35灰高光：0.8亚光木材：漫射：贴图反射：35灰高光：0.8 光泽（模糊）：0.852、镜面不锈钢：漫射：黑色反射：255灰亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.83、陶器：漫射：白色反射：255 菲涅耳4、亚面石材：漫射：贴图反射：100灰高光：0.5 光泽（模糊）：0.85 凹凸贴图5、抛光砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳普通地砖：漫射：平铺贴图缝隙0.2 反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳6、木地板：漫射：平铺贴图缝隙0.01 反射：70 光泽（模糊）：0.9 凹凸贴图7、清玻璃：漫射：255 反射：灰色/白色折射255 折射率1.5 【“菲涅耳”全开】（有色玻璃在“烟雾颜色”处调整颜色，并开启“影响阴影”，烟雾倍增调至0.6 ）磨砂玻璃：漫射：灰色反射：255 高光：0.8 光泽（模糊）：0.9折射255 光泽（模糊）：0.9 光折射率 1.58、普通布料: 漫射：贴图凹凸贴图 (根据实际情况加UVP 贴图）。

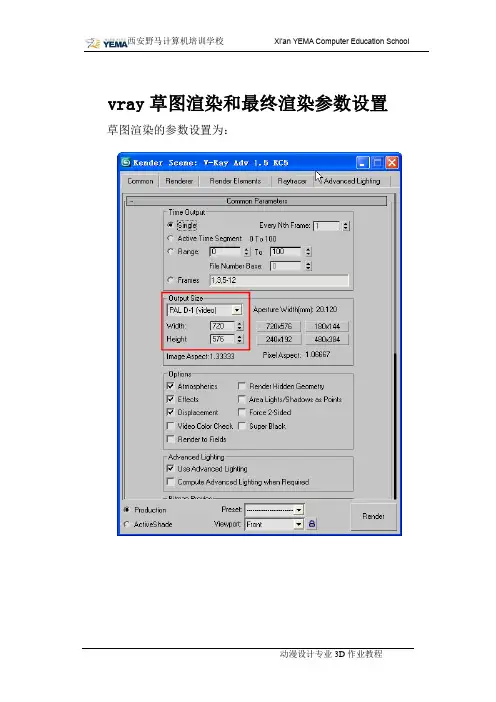

vray草图渲染和最终渲染参数设置草图渲染的参数设置为：
当然以上的参数仅供参考，如果你的机器配置比较好，你也可以适当提高参数。

通过上面的草图测试参数，对场景的灯光强度，灯光颜色，物体材质，物体贴图坐标都修改正确。

接下来就是辅助光的制作，包括灯槽等。

灯槽我们一般用vray 的面片灯来模拟，也可以用vray的物体自发光来表现。

注意：在草图测试的时候，开始尽量不要开模糊反射和模糊折射，它们会非常影响测试速度。

他们只有在灯光材质都设置好的时候，才开始测试模糊反射和模糊折射的数值。

第六步：渲染出图。

在材质和灯光都测试好以后，那么就根绝甲方的需要来渲染我们的最终图。

如果甲方需要投标打0号图纸，那么我们将渲染分辨率为4000以上的图；如果是普通的投标打印1号图纸或者小于一号的图纸，我们出图尺寸控制在2000像素就足够了。

一般情况出图的最终渲染参数，如下：
OK，这样就等你的机器把你的图给最终渲染出来，并且保存到指定位置。

第七步：后期润色。

Vray渲染出来的图，往往比较“肉”，对比度不够强烈，所以呢需要在Photoshop中进行调整对比度，并且进行校色。

通过以上的步骤，就可以得到一张完美的设计效果图了！。

动漫教研室
2010-5-14。

VFS (vr for sketchup参数设置1、亮光木材：漫射：贴图反射：35灰高光：0.8亚光木材：漫射：贴图反射：35灰高光：0.8 光泽（模糊）：0.852、镜面不锈钢：漫射：黑色反射：255灰亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.83、陶器：漫射：白色反射：255 菲涅耳4、亚面石材：漫射：贴图反射：100灰高光：0.5 光泽（模糊）：0.85 凹凸贴图5、抛光砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳普通地砖：漫射：平铺贴图缝隙0.2 反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳6、木地板：漫射：平铺贴图缝隙0.01 反射：70 光泽（模糊）：0.9 凹凸贴图7、清玻璃：漫射：255 反射：灰色/白色折射255 折射率1.5 【“菲涅耳”全开】（有色玻璃在“烟雾颜色”处调整颜色，并开启“影响阴影”，烟雾倍增调至0.6 ）磨砂玻璃：漫射：灰色反射：255 高光：0.8 光泽（模糊）：0.9 ,折射255 光泽（模糊）：0.9 光折射率 1.5贴图）。

UVP 根据实际情况加(凹凸贴图漫射：贴图: 、普通布料8．绒布: 漫射：衰减贴图置换贴图(根据实际情况加UVP 贴图）。

地毯：1500X2000 VR置换模式2D 贴图数量50 把置换的贴图拉到材质球上，平铺4 X 4。

把地毯贴图赋予地毯。

9、皮革：漫射：贴图反射：50 高光：0.6 光泽（模糊）：0.8 凹凸贴图100 (UVP贴图）。

贴图：“漫射”去掉。

漫射：漫射可以更改颜色。

10、水材质:漫射：黑色反射：255 衰减贴图菲涅耳折射：255 折射率：1.33 烟雾颜色：浅青色, 烟雾倍增：0.05左右, 凹凸：20 贴图：澡波（350）11、纱窗：漫射：颜色/白色折射：灰白贴图折射率1 接收GI ：2（调整贴图：输出—使用色彩贴图曲线---显示最终效果使物体变亮：选取物体右击--vr 属性--接受全局照明{调高一些GI ：2},BRDF—沃德—影响阴影）整理过的vray 材质3墙体材质：漫射：246.246.246 折射/反射深度：2磨砂塑料：漫射：适宜色反射：30.30.30 高光光泽度：0.5 光泽度：0.86 细分：24塑钢窗：漫射：251.247.237 光泽度：0.8 深度：2 折射深度：2窗外背景（标准材质）：漫射：贴图高光级别：10 光泽度：10金属拉丝柜门把手：漫射：白色反射：72.72.72 光泽度：0.5 细分：15 深度：2折射：101.101.101 细分：20 深度：27金属1漫射：默认反射：白色光泽度：0.5 细分：12 折射：默认细分：10金属2漫射：黑色反射：白色折射/反射细分：10 折射/反射深度：3 折射：默认细分：10白色柜门：漫射：251.247.237 反射/折射：默认光泽度：0.7 细分：12 深度：4灯泡自发光（Vr 材质包裹器）：: ^; T; C5 n' V5 p产生全局照明2.0 基本材质---自发光颜色：75 高光级别/光泽度：10灯芯自发光（Vr 灯光材质）：2.0 勾选双面灯罩玻璃：漫射：121.175.160 反射：默认细分：20 折射：180.180.180 细分：20盆栽材质：漫反射：土壤色/环境光Blinn---土壤（标准材质）：植物（标准材质）：Phong---环境光/漫反射：植物色高光级别/光泽度：50盆（vr 材质）：反射：白色光泽度：0.6 菲涅耳干支：漫射：67.38.14 63.44.4 折射/反射深度：2装饰花瓶：漫射：适宜色反射：默认光泽度：0.8 细分：50 菲涅耳折射细分20 折射率：木纹：漫射：贴图反射：18.18.18 光泽度：0.7 折射/反射深度：3镜面玻璃：漫射：默认反射：白色细分：12 折射：默认细分：50丝绸：漫射：falloff 并设置其颜色前深后浅垂直/平行反射：17.17.17 光泽度：17 折射：falloff 并设置其颜色前深后浅垂直/平行凹凸通道：凹凸贴图值30 ( b7 d5 i, W! J8 `+ p地毯：漫射：falloff 并设置其颜色前：绒毛地毯贴图垂直/平行黑色塑料：漫射：黑色反射：20.20.20 光泽度：0.5 细分：6 折射细分50浴缸水：漫射：黑色反射：白色falloff 细分：20 折射：白色falloff 细分：20 折射率：1.2凹凸通道：凹凸值 5 noise 噪波类型：分形大小：350黑格线：漫射：黑色光泽度：0.7 折射/反射深度：21转椅（布面）：漫射：falloff 并设置其颜色前深后浅垂直/平行凹凸通道：noise 噪波类型：规则大小：2转椅（皮面）：漫射：皮革贴图反射：14.14.14 光泽度：0.65 折射/反射深度：3玻璃桌面：漫射：玻璃色反射：fallof---深绿/浅绿fresnel 光泽度：0.98 细分：3 深度：3 折射：细分：20 深度：3 烟雾颜色：淡绿烟雾倍增：0.1立柱石材：漫射：贴图反射：20.20.20 光泽度：0.9 细分：10 深度2 菲涅耳折射：20.20.20 光泽度：0.2 细分：10 深度2VFS (vr for sketchup参数设置0.8高光：灰35反射：：漫射：贴图、亮光木材1．亚光木材：漫射：贴图反射：35灰高光：0.8 光泽（模糊）：0.852、镜面不锈钢：漫射：黑色反射：255灰亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.83、陶器：漫射：白色反射：255 菲涅耳4、亚面石材：漫射：贴图反射：100灰高光：0.5 光泽（模糊）：0.85 凹凸贴图5、抛光砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳普通地砖：漫射：平铺贴图缝隙0.2 反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳6、木地板：漫射：平铺贴图缝隙0.01 反射：70 光泽（模糊）：0.9 凹凸贴图7、清玻璃：漫射：255 反射：灰色/白色折射255 折射率1.5 【“菲涅耳”全开】（有色玻璃在“烟雾颜色”处调整颜色，并开启“影响阴影”，烟雾倍增调至0.6 ）磨砂玻璃：漫射：灰色反射：255 高光：0.8 光泽（模糊）：0.9折射255 光泽（模糊）：0.9 光折射率 1.58、普通布料: 漫射：贴图凹凸贴图(根据实际情况加UVP 贴图）。

V-Ray渲染设置5.1测试渲染参数1、设置渲染输出尺寸。

打开3ds Max程序，按“F10”键，打开Render Scene（渲染场景）对话框，切换到common(公共)选项卡下common parameter(公共参数)的选项中设置渲染输出尺寸为较小，Custom(自定义1.33：1)，640X480。

｛设置渲染输出尺寸为较大，下拉列表第二项35mmFull Aperture（全光圈），1.316：1，1536X1167。

｝2、设置VRay为产品渲染器。

点击选择按钮在选择产品渲染器（Choose Renderer）列表中选择Vray Adv 1.5Rc2，点击OK，并点击保存为默认设置（Save as Defaults）按钮，将VRay设置为主渲染器。

3、使用通用材质球。

按“M”键打开材质编辑器，选定一个标准材质球，在漫折射通道里设定颜色为220灰度。

切换到Renderer (渲染器)选项卡下的Global switches（全局开关）卷展栏中，取消Default lights(默认灯光)和Glossy effects(模糊效果)勾选，勾选Override switches(覆盖材质)选项，将测试材质球拖曳到其右侧的按钮上。

｛取消Override switches(覆盖材质)选项的勾选。

勾选Glossy effects(模糊效果)选项。

｝4、切换到Image sampier（图像采样）卷展栏中，图像采样器类型设定为Fixed（固定），｛Adaptive QMC（自定义准蒙特卡洛）或Adaptive subdivision(自定义细分)｝。

取消Antialiasing filter(抗锯齿过滤器)勾选。

｛勾选Antialiasing filter(抗锯齿过滤器)选项，在抗锯齿过滤器里选择Mitchell-Netravali过滤器。

｝5、切换到Fixed Image sampier（固定图像采样器）卷展栏中，将Subdivs(细分)值设置为1。

vray for sketchup渲染教程1—参数篇前言本人写此教程目的在于交流，大神看到有什么不对的希望指正，我只是尽自己能力为大家提供点帮助，本教程针对学习建筑和城市规划专业的同学而写，由于一般大一大二的建筑学同学已经具备一定的sketchup建模能力，而且s ketchup上手非常容易，在这里我就不多说了（咳咳，本人不擅长su的建模，只习惯使用max），所以教程侧重于渲染（rendering）和后期（post-processing）。

建筑&规划对于设计表现的要求并不高，不需要做到商业化效果图的水准，只需较为准确的表现建筑的视觉效果和空间关系。

看到有些同学人人或空间上转发的一些CG教程，内容分散，对于我们来说没有针对性，或是存在一些较大的误区，对于部分基础较差的同学来说学习压力略大。

本人学习CG技术已经有将近四年之久，就凭我个人的经验来说，学习建筑可视化（说白了就是做效果图）需要的是系统性的学习，而不是分散地学习知识点，这样对于理解和提升学习效率来说都是很有帮助的，毕竟这对于好多人来说是一个陌生的领域，学习需要有系统有逻辑、循序渐进。

本教程将涵盖v-ray渲染参数面板重要参数的讲解与设定方法，建筑常用材质的设定方法和参数的含义，案例的讲解和photoshop的简单后期方法，往后还会推出进阶教程，讲授高级技法，包括贴图绘制和全景制作等。

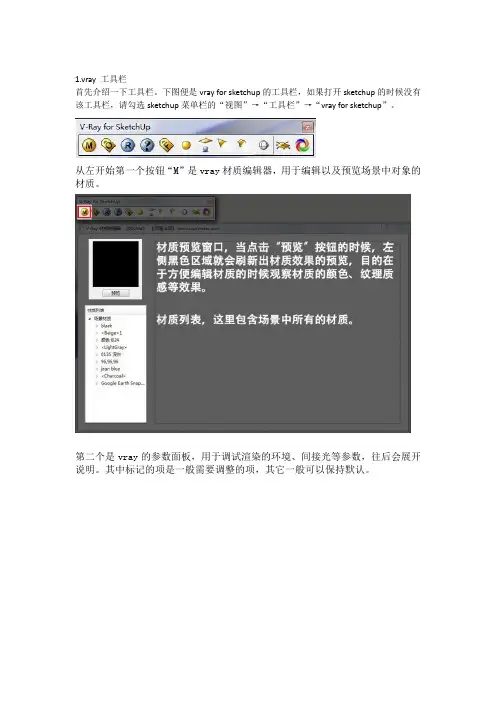

一.vray基本参数设定1.vray工具栏首先介绍一下工具栏。

下图便是vray for sketchup的工具栏，如果打开sketchup的时候没有该工具栏，请勾选sketchup菜单栏的“视图”→“工具栏”→“vray for sketchup”。

从左开始第一个按钮“M”是vray材质编辑器，用于编辑以及预览场景中对象的材质。

第二个是vray的参数面板，用于调试渲染的环境、间接光等参数，往后会展开说明。

其中标记的项是一般需要调整的项，其它一般可以保持默认。

1.vray 工具栏首先介绍一下工具栏。

下图便是vray for sketchup的工具栏，如果打开sketchup的时候没有该工具栏，请勾选sketchup菜单栏的“视图”→“工具栏”→“vray for sketchup”。

从左开始第一个按钮“M”是vray材质编辑器，用于编辑以及预览场景中对象的材质。

第二个是vray的参数面板，用于调试渲染的环境、间接光等参数，往后会展开说明。

其中标记的项是一般需要调整的项，其它一般可以保持默认。

第三个是启动渲染的按钮，当点击后会先卡一阵子（具体时间要看场景的复杂程度和电脑的配置好坏）。

图中的区域渲染用于图片的局部渲染，当调整参数测试场景的时候，有时只需观察图中的某个部分，若整个画面渲染便会浪费时间，此时只需点击区域渲染的按钮，框选需要观察的部分再进行渲染即可。

至于右边的几个按钮，本来是用于多个渲染结果的比较，但是却少了一个至关重要的按钮。

第五个是打开帧缓存窗口按钮，通过点击打开，可以获得上一次渲染结果。

第六到九个分别是泛光灯、面光、聚光灯和ies灯光。

第十到十一分别是vray球和vray无限平面。

【vray球体：由于su创建球体较为麻烦，所以vray提供了一个快捷的球体创建，个人觉得比较鸡肋；vray无限平面：顾名思义就是无限大的平面，一般用于产品展示中，建筑效果图一般不适用】2.vray 参数面板快速设定渲染过程分为测试渲染和最终渲染，测试渲染的时候需要尽量节省时间，这就需要降低渲染的精细程度，而最终渲染的时候需要较高的精细度。

下面两张图，第一张为高参数，第二张为低参数。

通过放大，可以看到左图（高）的阴影细节和画面平滑程度都要比右图优秀。

【主要影响间接光照所产生的阴影】若是大家觉得区别不大，那就错了，最终图都是大图，低参数出图的坏处将会暴露无遗，尤其某些较为复杂的场景，低参数还会造成极为明显的光照错误、大面积噪点噪波等，在此不举例。

下面直接给出一些调试的参数，保存以便以后直接提取，免去每次渲染都要把全部参数调一遍。

VFS (vr for sketchup)参数设置1、亮光木材：漫射：贴图反射：35灰高光：0.8亚光木材：漫射：贴图反射：35灰高光：0.8 光泽（模糊）：0.852、镜面不锈钢：漫射：黑色反射：255灰亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.83、陶器：漫射：白色反射：255 菲涅耳4、亚面石材：漫射：贴图反射：100灰高光：0.5 光泽（模糊）：0.85 凹凸贴图5、抛光砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳普通地砖：漫射：平铺贴图缝隙0.2 反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳6、木地板：漫射：平铺贴图缝隙0.01 反射：70 光泽（模糊）：0.9 凹凸贴图7、清玻璃：漫射：255 反射：灰色/白色折射255 折射率1.5 【“菲涅耳”全开】（有色玻璃在“烟雾颜色”处调整颜色，并开启“影响阴影”，烟雾倍增调至0.6 ）磨砂玻璃：漫射：灰色反射：255 高光：0.8 光泽（模糊）：0.9 ,折射255 光泽（模糊）：0.9 光折射率1.58、普通布料: 漫射：贴图凹凸贴图(根据实际情况加UVP贴图）。

绒布: 漫射：衰减贴图置换贴图(根据实际情况加UVP贴图）。

地毯：1500X2000 VR置换模式2D贴图数量50 把置换的贴图拉到材质球上，平铺4 X 4。

把地毯贴图赋予地毯。

9、皮革：漫射：贴图反射：50 高光：0.6 光泽（模糊）：0.8 凹凸贴图100 (UVP贴图）。

贴图：“漫射”去掉。

漫射：漫射可以更改颜色。

10、水材质:漫射：黑色反射：255 衰减贴图菲涅耳折射：255 折射率：1.33 烟雾颜色：浅青色,烟雾倍增：0.05左右,凹凸：20 贴图：澡波（350）11、纱窗：漫射：颜色/白色折射：灰白贴图折射率1 接收GI：2（调整贴图：输出—使用色彩贴图曲线---显示最终效果使物体变亮：选取物体右击--vr属性--接受全局照明{调高一些GI：2},BRDF—沃德—影响阴影）整理过的vray材质3墙体材质：漫射：246.246.246 折射/反射深度：2磨砂塑料：漫射：适宜色反射：30.30.30 高光光泽度：0.5 光泽度：0.86 细分：24塑钢窗：漫射：251.247.237 光泽度：0.8 深度：2 折射深度：2窗外背景（标准材质）：漫射：贴图高光级别：10 光泽度：10金属拉丝柜门把手：漫射：白色反射：72.72.72 光泽度：0.5 细分：15 深度：2折射：101.101.101 细分：20 深度：27金属1漫射：默认反射：白色光泽度：0.5 细分：12 折射：默认细分：10金属2漫射：黑色反射：白色折射/反射细分：10 折射/反射深度：3 折射：默认细分：10白色柜门：漫射：251.247.237 反射/折射：默认光泽度：0.7 细分：12 深度：4灯泡自发光（Vr材质包裹器）：: ^; T; C5 n' V5 p产生全局照明2.0 基本材质---自发光颜色：75 高光级别/光泽度：10灯芯自发光（Vr灯光材质）：2.0 勾选双面灯罩玻璃：漫射：121.175.160 反射：默认细分：20 折射：180.180.180 细分：20盆栽材质：土壤（标准材质）：Blinn---环境光/漫反射：土壤色植物（标准材质）：Phong---环境光/漫反射：植物色高光级别/光泽度：50盆（vr材质）：反射：白色光泽度：0.6 菲涅耳干支：漫射：67.38.14 63.44.4 折射/反射深度：2装饰花瓶：漫射：适宜色反射：默认光泽度：0.8 细分：50 菲涅耳折射细分20 折射率：木纹：漫射：贴图反射：18.18.18 光泽度：0.7 折射/反射深度：3镜面玻璃：漫射：默认反射：白色细分：12 折射：默认细分：50丝绸：漫射：falloff 并设置其颜色前深后浅垂直/平行反射：17.17.17 光泽度：17折射：falloff 并设置其颜色前深后浅垂直/平行凹凸通道：凹凸贴图值30( b7 d5 i, W! J8 `+ p地毯：漫射：falloff 并设置其颜色前：绒毛地毯贴图垂直/平行黑色塑料：漫射：黑色反射：20.20.20 光泽度：0.5 细分：6 折射细分50浴缸水：漫射：黑色反射：白色falloff 细分：20 折射：白色falloff 细分：20 折射率：1.2凹凸通道：凹凸值5 noise 噪波类型：分形大小：350黑格线：漫射：黑色光泽度：0.7 折射/反射深度：21转椅（布面）：漫射：falloff 并设置其颜色前深后浅垂直/平行凹凸通道：noise 噪波类型：规则大小：2转椅（皮面）：漫射：皮革贴图反射：14.14.14 光泽度：0.65 折射/反射深度：3玻璃桌面：漫射：玻璃色反射：fallof---深绿/浅绿fresnel 光泽度：0.98 细分：3 深度：3折射：细分：20 深度：3 烟雾颜色：淡绿烟雾倍增：0.1立柱石材：漫射：贴图反射：20.20.20 光泽度：0.9 细分：10 深度2 菲涅耳折射：20.20.20 光泽度：0.2 细分：10 深度2VFS (vr for sketchup)参数设置1、亮光木材：漫射：贴图反射：35灰高光：0.8亚光木材：漫射：贴图反射：35灰高光：0.8 光泽（模糊）：0.852、镜面不锈钢：漫射：黑色反射：255灰亚面不锈钢：漫射：黑色反射：200灰光泽（模糊）：0.8拉丝不锈钢：漫射：黑色反射：衰减贴图（黑色部分贴图）光泽（模糊）：0.83、陶器：漫射：白色反射：255 菲涅耳4、亚面石材：漫射：贴图反射：100灰高光：0.5 光泽（模糊）：0.85 凹凸贴图5、抛光砖：漫射：平铺贴图反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳普通地砖：漫射：平铺贴图缝隙0.2 反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳6、木地板：漫射：平铺贴图缝隙0.01 反射：70 光泽（模糊）：0.9 凹凸贴图7、清玻璃：漫射：255 反射：灰色/白色折射255 折射率1.5 【“菲涅耳”全开】（有色玻璃在“烟雾颜色”处调整颜色，并开启“影响阴影”，烟雾倍增调至0.6 ）磨砂玻璃：漫射：灰色反射：255 高光：0.8 光泽（模糊）：0.9折射255 光泽（模糊）：0.9 光折射率1.58、普通布料: 漫射：贴图凹凸贴图(根据实际情况加UVP贴图）。

VRay渲染器使用手册及参数设定VRay渲染器使用手册及参数设定此使用手册不是完整使用手册，只针对静止图像的渲染，对动画部份不作介绍。

使用手册以实用为主，对在实际渲染中常用的参数与设置的方法作了全面介绍；少用或用不到参数选项以及和3DS max 通用的参数在此不作介绍，请参阅3DS max的相关手册。

VRay 渲染面板参数设置一、Frame buffer（帧缓冲）卷展栏Enable built-in frame buffer（激活内置帧缓冲）——选中该先项后使用VR内置的帧缓冲。

Get resolution from max（使用3ds max的分辨率）——选中该选项后使用3ds max的的渲染分辨率设置。

Lutput resolution （输出分辨率）——设置帧缓冲的分辨率。

Rendrr to memory frame buffer（渲染到内存储器——将输出的内容的保存到内存中。

v-ray ray image file（渲到文件）——将渲染的内容保存到文件中。

Generate prvview (产生预览)——可以在渲染的时候产生一个小尺寸的预览图，以便观察现在渲染的进度。

Save separate g-buffer channesl(保存分离的g-buffer通道)——先中该项后可以将g-buffer通道分离保存。

二、global switches（全局开关）卷展栏1、geometry（几何体）参数组Displacement（贴图置换）——控制所有贴图的置换功能。

2、lights（灯光参数组lights（灯光）——控制场景中所有的灯光。

Drfault lights（默认灯光）——系统灯光的开/关控制。

勾选为关闭系统的灯光，请取消该选项的勾选。

Hiden oights(隐藏灯洵)——控制被隐藏的灯光是否在渲染时影响场景，请勾选该选项。

Shadows （阴影片——全局阴影开关。

请勾选该选项。

Show gi only （只显全局光阴——是否关闭全局直接光照。

建 E 网供给室内设计事例剖析，3d 模型下载，全景成效图下载，su 模型下载，云衬着等服务精选文字阅读令人快乐，成长需要时间1.vray 工具栏第一介绍一下工具栏。

下列图即是vray for sketchup 的工具栏，假如翻开sketchup 的时候没有该工具栏，请勾选sketchup 菜单栏的“视图”→“工具栏”→“vray for sketchup ”。

从左开始第一个按钮“M”是 vray 材质编写器，用于编写以及预览场景中对象的材质。

第二个是 vray 的参数面板，用于调试衬着的环境、间接光等参数，今后会睁开说明。

此中标志的项是一般需要调整的项，其余一般能够保持默认。

第三个是启动衬着的按钮，当点击后会先卡一阵子（详细时间要看场景的复杂程度和电脑的配置利害）。

图中的地区衬着用于图片的局部衬着，当调整参数测试场景的时候，有时只要察看图中的某个部分，若整个画面衬着便会浪费时间，此时只要点击地区衬着的按钮，框选需要察看的部分再进行衬着即可。

至于右侧的几个按钮，原来是用于多个衬着结果的比较，可是却少了一个至关重要的按钮。

第五个是翻开帧缓存窗口按钮，经过点击翻开，能够获取前一次衬着结果。

第六到九个分别是泛光灯、面光、聚光灯和ies 灯光。

第十到十一分别是vray 球和vray 无穷平面。

【vray 球体：因为su 创立球体较为麻烦，因此 vray 供给了一个快捷的球体创立，个人感觉比较鸡肋； vray 无穷平面：顾名思义就是无穷大的平面，一般用于产品展现中，建筑成效图一般不合用】参数面板迅速设定衬着过程分为测试衬着和最后衬着，测试衬着的时候需要尽量节俭时间，这就需要降低衬着的精美程度，而最后衬着的时候需要较高的精美度。

下边两张图，第一张为高参数，第二张为低参数。

经过放大，能够看到左图（高）的暗影细节和画面光滑程度都要比右图优异。

【主要影响间接光照所产生的暗影】假如大家感觉差别不大，那就错了，最后图都是大图，低参数出图的缺点将会裸露无遗，特别某些较为复杂的场景，低参数还会造成极为显然的光照错误、大面积噪点噪波等，在此不举例。

Vray的出图流程及渲染器参数设置Vray的出图流程1.创建或者打开一个场景2.指定VRay渲染器3.设置材质4.根据场景布置相应的灯光。

5.把渲染器选项卡的设置成测试阶段的参数：1）把抗锯齿系数调低，并关闭缺省灯和反折射。

2）勾选Gi，将直接光传调整为lrradiance map模式（发光图模式）调整min rate(最小采样)和max rate(最大采样)为-6，-5，同时间接光调整为QMC或light cache(灯光缓存模式)，降低细分。

3) 开始布光时，从天光开始，然后逐步增加灯光，大体顺序为：天光----阳光----人工装饰光----补光。

4) 勾选sky light(天光)开关，测试渲染.5) 如环境明暗灯光不理想，可适当调整天光强度或提高暴光方式中的dark multiplier (暗部亮度)，至直合适为止。

6) 打开反射，折射调整主要材质6.根据实际的情况再次调整场景的灯光和材质7.渲染光照光子文件1）设置保存光子文件2）调整lrradiance map(发光图模式)，min rate（最小采样）和max rate(最大采样)为-5，-1或-5，-2或更高，同时QMClight cache subdirs 细分值调高，正式跑小图，保存光子文件。

8.正式渲染1）调高抗钜尺级别，2）设置出图的尺寸，3）调用光子文件渲染出大图。

一．木纹材质调整方法：1．木纹材质的肌理调整：A．使用过度色通道贴图后加入凹凸通道贴图，使木纹有凹凸感，肌理更明显凹凸通道强度通常为30%B．材质球的高光强度（specular level:）通常为43%高光面积（glossiness）为28~40%之间。

亚光油漆面的高光强度可以低点，高光面积可以高点。

C．木纹的纹路调整可在过度色通道贴图下的U，V，W，坐标中的W中调整。

D．自发光的调整为5%可以因灯光的强弱来调整这个数值。

光强则强光弱则弱。

E．木纹的纹理的大小可在使用物体中用UVWmap 来调整纹理面积的大小，以材质的实际面积大小来定坐标大小，可适当的夸张。

白色墙面:白色-245反射23高光0.25去掉反射[让他只有高光没有反射]铝合金:漫射124反射86高光0.7光泽度0.75反射细分25BRDF[各向异性] WARD[沃德]地板:反射贴图里放置FALLOFF[衰减]在衰减类型里为Fresnel[菲湦耳]上面色表示为离相机比较近的颜色亮度为20饱和度为255色调为151下面色表示为离相机比较远的颜色亮度为60饱和度为102色调为150Fresnel[菲湦耳]参数的折射率为1.1(最高是20值越小衰减越剧烈)高光:0.45光泽度:0.45反射细分:10(反射不强细分不用给很高)凹凸为10加上贴图,布纹材质：在漫反射贴图里加上FALLOFF[衰减]上为贴图在下面设材质为亮度255的色彩，色调自定，在反射设置反射为16[在选项里去掉跟踪反射][让他只有高光没有反射]反射高光光泽度为30.5加上凹凸，其它不变木纹材质漫反射加入木纹贴图，反射贴图里放置FALLOFF[衰减]在衰减类型里为Fresnel[菲湦耳]上为近，亮度值为0远处的亮度值为230带点蓝色，衰减强度为1.6[默认]反射高光光泽度为0.8[高光大小]光泽度为0.85[模糊值]细分高点给15加入凹凸贴图，强度10左右亮光不锈钢材质漫反射为黑色[0]{增强对比}反射为浅蓝色[亮度198色调155保和22]反射高光光泽度为0.8[高光大小]光泽度为0.9[模糊值]细分高点给15要做拉丝效果就在凹凸内加入贴图，亚光不锈钢材质漫反射为黑色[0]{增强对比}反射为浅蓝色[亮度205色调154保和16]反射高光光泽度为0.75[高光大小]光泽度为0.83[模糊值]细分高点给30要做拉丝效果就在凹凸内加入贴图，皮革材质反射贴图里放置FALLOFF[衰减]在衰减类型里为Fresnel[菲湦耳]两个材质全加上凹凸贴图上为近，亮度值为0强度为5远处的亮度值为29强度为25，衰减强度为15反射高光光泽度为0.67[高光大小]光泽度为0.71[模糊值]细分高点给20凹凸内加入贴图[值在35左右]漆材质反射为浅蓝色[亮度15反射高光光泽度为0.88[高光大小]光泽度为1[模糊值]细分8半透明材质折射为[亮度]50光泽度为0.8[模糊值]细分20钩上影响阴影。

V-ray快速渲染参数设置参考
一、分辨率的设置：打印A3的图分辨率有1280960基本可以,因为我们是要快速出图,所以图大小只要够用就行;
二、全局参数设置：将默认灯光前的勾选要去掉;
三、反锯齿设置：类型选择自适应细分,抗锯齿过滤器选择四方形;
四、GI设置：1、勾选开关才会计算GI；2、首次反弹参数保持默认,二次反弹倍增器为,全局光引擎选择灯光缓冲;
五、发光贴图设置：1、当前预置选择“中”；2、模型细分改60,插补采样改30；3、勾选显示计算状态,这样可以看到计算过程;
六、灯光缓冲设置：1、细分值改为500；2、也勾选显示计算状态; 七、采样器设置：1、噪波改为；2、最小采样改为12;
八、最后再把日志显示窗口去掉勾选;。
