6N1 6N2电子管参数

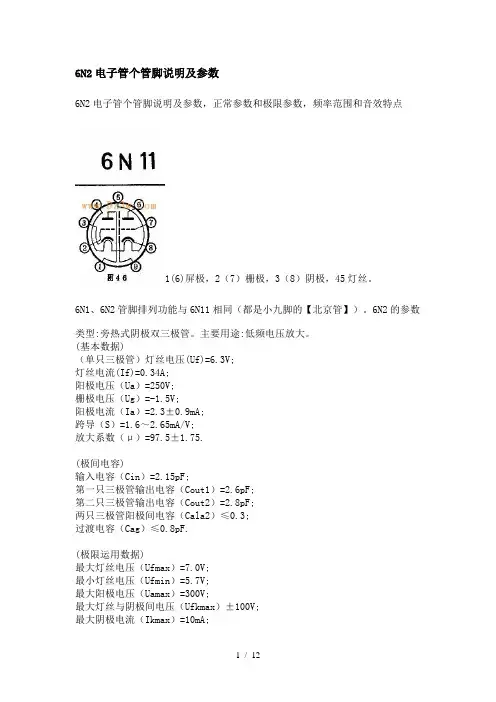

6N2电子管个管脚说明及参数6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。

6N2的参数类型:旁热式阴极双三极管。

主要用途:低频电压放大。

(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.电子管参数-- 自命名国产电子管 6P1类型:旁热式阴极束射四极管主要用途:低频功率放大(基本数据)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.5A;阳极电压（Ua）=250V;阳极电流（Ia）=44±11mA;第二栅极电压（Ug2）=250V;第二栅极电流（Ig2）≤7mA;输出功率①（Po）≥3.8W;跨导（S）=4.9±1.1mA/V;内阻（Ri）=40kΩ;非线性失真系数②（Kf）=7%.注:①Ug1～=8.8V,ZL=5kΩ;②Ug1～值应使Po=3.8W.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=250V;最大第二栅极电压（Ug2max）=250V;最大灯丝与阴极间电压（Ufkmax）±100V; 最大阴极电流（Ikmax）=70mA;最大阳极耗散功率（Pamax）＝12Ｗ;最大第二栅极耗散功率（Pg2max）＝2.5W; 最大第一栅极电阻（Rg1max）=0.5MΩ.单端甲类小胆机的制作经验总结1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。

常用国产电子管全参数国产电子管是指中国生产的电子管，其参数包括电气参数、物理参数和工作条件等。

以下是一些常用的国产电子管的全参数：1.6N1P电子管:- 电压放大倍数 (mu): 33-静态相互导通导纳(Y11):0.83mS-静态屏蔽导纳(Y22):0.065mS-静态互导导纳(Y12):2.25mS-静态互导导纳(Y21):1.35mS-额定电压(Uf):6.3V-额定电流(If):600mA-额定功率(Pd):2.5W- 最大安装高度 (H): 76 mm- 最大直径 (D): 22 mm- 最大高度 (A): 54 mm2.EL84电子管:- 电压放大倍数 (mu): 17-静态相互导通导纳(Y11):8mS-静态屏蔽导纳(Y22):1.65mS-静态互导导纳(Y12):8mS-静态互导导纳(Y21):1.35mS-额定电压(Uf):6.3V-额定电流(If):760mA-额定功率(Pd):9W- 最大安装高度 (H): 71.5 mm - 最大直径 (D): 21 mm- 最大高度 (A): 71.5 mm3.6P3P电子管:- 电压放大倍数 (mu): 15.2-静态相互导通导纳(Y11):16.5mS -静态屏蔽导纳(Y22):5.9mS-静态互导导纳(Y12):15.7mS-静态互导导纳(Y21):4.5mS-额定电压(Uf):6.3V-额定电流(If):900mA-额定功率(Pd):12W- 最大安装高度 (H): 116 mm- 最大直径 (D): 52 mm- 最大高度 (A): 116 mm4.2A3电子管:- 电压放大倍数 (mu): 4.1-静态相互导通导纳(Y11):5.5mS -静态屏蔽导纳(Y22):7.7mS-静态互导导纳(Y12):3.7mS-静态互导导纳(Y21):11.7mS-额定电压(Uf):2.5V-额定电流(If):2A-额定功率(Pd):15W- 最大安装高度 (H): 121 mm- 最大直径 (D): 63 mm- 最大高度 (A): 119.6 mm5.6L6GC电子管:- 电压放大倍数 (mu): 19-静态相互导通导纳(Y11):0.45mS -静态屏蔽导纳(Y22):0.017mS-静态互导导纳(Y12):3.7mS-静态互导导纳(Y21):4.4mS-额定电压(Uf):6.3V-额定电流(If):0.9A-额定功率(Pd):30W- 最大安装高度 (H): 83 mm- 最大直径 (D): 32 mm- 最大高度 (A): 109 mm以上只是一些常用的国产电子管的参数，国际上还有许多其他类型的电子管。

k6C5P 6.30.32508±3-8——9 2.220 6C6B 6.30.21209±2.7R k=220Ω——5525 6C7B 6.30.2250 4.5±1.3R k=400Ω——16465 6C16 6.30.315024R k=60Ω———24—6C31B-Q 6.30.225040±100——0.6520>13 6C32B-Q 6.30.162003±1.3R k=280Ω——28.5 3.5100 6N1 6.30.62507.5±2R k=600Ω——8 4.435 6N2 6.30.34250 2.3±0.9-1.5——46 2.197.5 6N3 6.30.351508.5-2—— 5.9 5.935 6N4 6.3/12.60.33/0.17250 2.3-1.5——46 2.197.5 6N5P 6.3 2.5±0.59060±3.5-30——450±150 4.5—6N6 6.30.7512030±10-2—— 1.81120±4 6N7P 6.30.83007±2-6——11 3.235 6N8P 6.30.62509-8——7.7 2.620 6N9P 6.30.3250 2.3-8——44 1.670 6N10 6.3/12.60.33/0.1625010.5R k=800Ω——7.7 2.217 6N11 6.30.349016R k=90Ω——21.612.527 6N12P 6.30.918023-7—— 2.4717 6N13P 6.3 2.59080±32-30——R i≤460Ω5—6N15 6.30.4510090R k=90Ω—— 6.8 5.638 6N16B 6.30.4100 6.3±1.9R k=325Ω——5525 6N17B 6.30.4100 3.3±1R k=325Ω——20 3.875 6N17B 6.30.4200 3.3±1R k=325Ω——20 3.875 6N21B-Q 6.30.4200 3.5±1.3R k=330Ω——21 4.290 6J1 6.30.171207R k=200Ω1203300 5.2—6J1B 6.30.21207.5R k=200Ω120 3.5— 4.8—6J2 6.30.17120 5.5R k=200Ω120 5.7130 3.7—6J2B 6.30.2120 5.5R k=200Ω120<6— 3.2—6J3 6.30.32507±3R k=200Ω150<37505—6J4 6.30.325011±3R k=68Ω150<6900 5.7—6NJ4P 6.30.4530010R k=160Ω150 2.5±1—9—6J5 6.30.4530010±4-2150<43509±3—6J8 6.30.22503-2±11400.5—2—6J8P 6.30.32503±1-31000.8— 1.7—6J9 6.30.315016R k=80Ω150<4.5—17.5—6J20 6.30.4515018+6——>3517—6J23 6.30.4415013.5R k=50Ω150<8—15±5—6J23B-Q 6.30.171206±2R k=200Ω120 1.4—6±2—12J1S12.675mA150 1.2~3.5075—— 1.0~2.5—6K1B 6.30.21207.5R k=200Ω120<4— 4.8—6K3P 6.30.32509-3100 2.5±1—2±0.4—6K4 6.30.325010±3R k=68Ω100<6850 4.4—6K5 6.30.325010±3R k=68Ω100<6850 4.4—12K3P 12.60.152509-3100 2.5±1—2±0.4—2P2 1.2/2.460mA/30mA 60 3.5±1.2-3.560<1.2—>0.9—2P3 1.4/2.80.2/0.113516±4-7.590≤3— 2.4—2P19B 2.20.11207.6-590<4— 1.7—2P29 2.20.111203045<1.2— 1.6—4P1S 4.20.3315060±20-3.5150≤6—6—6P1 6.30.525044±11-13250≤740 4.9—6P3P 6.30.925072-14250≤8 4.36—6P4P 6.30.925072-14250≤8—6—6P6P 6.30.4525045-12250≤7524—6P9P 6.30.6530030±10-3150 6.5—11.7—6P13P 6.3 1.320060-19200≤8258.5—6P14 6.30.7625048R k =120Ω250≤7389—6P15 6.30.7630030±8R k =75Ω150<610012256P25B 6.30.4511030±7-8110<4— 4.2—6P30B-Q 6.30.4712030±8R k =330Ω120<2— 4.5—6P31B-Q 6.30.4712030±8R k =330Ω120<3— 3.4—13P1P 130.752642±10026<4 1.57.5—6P27P 6.3 1.537538-14256<7—9—6S6 6.30.5415046±12R k =30Ω150<14834—6T1 6.30.415015±4R k =120Ω120<4606—6A26.30.32503±1-1.51007>0.3>0.3—6F1三极部分10013±5-2——45206F1五极部分17010-2170<4.5400 6.2(2)6F2三极部分15018±6R k =56Ω——58.5406F2五极部分25010±3R k =68Ω110<5.5400 5.2—6G2P二极部分0>0.2——————6G2P三极部分250 1.2-2——91 1.1100WE-300B 30062-61——0.74 5.3WE-300B 35060-74——0.795FU-5103±0.5 1.5k 74-10——— 4.5—FU-5F 12.622±2——-300—— 5.815±357~85FU-7 6.30.660036±12-293004—6±1—FU-13105±0.32k 50±15-100400——4±0.9—FU-17 6.3/12.60.8/0.430023±13—2006— 3.2±17FU-2512.60.4560036±12-293004—6±1—FU-29 6.3/12.6 2.2/1.125036±13-11/-10017513———FU-317.55—————10 3.335FU-32 6.3/12.6 1.6/0.825032±14-10/-100135<5.514——FU-331010±0.83k 100±40-50————35FU-15 4.4/2.20.68/1.3525090±30-14±6200<9— 4.7±1.3—FU-46 6.3 1.25±0.240080±16-40195<2546±1.2—FU-5012.60.7±0.180050-40±15250<7 3.33~5.2—FU-8012.6112k 200—600<200— 5.5±1—FU-811 6.34 1.5k 26±10-20——— 3.6160FU-250F 26.50.581k 150-38±73005—12—6336A 240—— 1.75—EL81 6.3 1.0520050-3.152004 2.5——8550 6.3 1.6600100-35300584510 3.251k 90-145——1.7 3.16CA7 6.3 1.54502*45-20450110.420.450.31.26.36.36.357092100——FD422 6.3 1.560050-6545 5.584510 3.251k 40-175—— 3.16.30.75250 1.2-3——52 1.3686.30.7515030R k =620Ω——0.92 5.456.30.7520024-8.5125 5.27010—6.30.751509.2-5——8.7 4.64018045180.1321020-3210<5.5—11—FC4 6.30.5250 2.2-3—— 2.715406C22D 6.30.13525018R k =75Ω——8.6 6.5566.3 1.6250140-148.86.3 1.6600115-3130045.56.3 1.6250140-148.86.3 1.645090-4568.8PL8121.50.320050-31.52004 2.5——EL34 6.3 1.525090-13.5250——11—EL84 6.30.763002*24-11300————2A3 2.5 2.525060-45——— 5.3—21110 3.25100-70——— 3.6—572B 6.342k 21-20——— 3.6—F-81010 4.5 1.2k 90-20——— 4.2—FU-812 6.34 1.2k 30-30———4.2—58816.30.925072-146—KT1006CY76CX86550g6.9 5.7350 2.75——6.9 5.7250 1.4——R g<1MΩ6.9 5.7300 1.45——R g<1MΩ6.9 5.7—4——7 5.7100 2.5——R g<1MΩ7 5.7250 4.5——R g<2MΩ7 5.7300 2.2——R g<1MΩ7 5.73001——R g<0.5MΩ7 5.7300 1.5——R g<1MΩ7 5.73001——R g<0.5MΩ6.9 5.725013——功率双极管7—300 4.8——R g<1MΩ6.9 5.73006——功放6.9 5.7330 2.75——R g<0.5MΩ6.9 5.7275 1.1——R g<0.5MΩ6.9/13.8 5.7/11.4250 2.5——6.9 5.71302——R g<1MΩ6.9 5.7300 4.2——R g<100kΩ6.9 5.730013——R g<1MΩ7 5.7300 1.6——R g<100kΩ6.9 5.72000.9——R g<1MΩ6.9 5.72500.9——R g<1MΩ6.9 5.72500.9——R g<1MΩ7 5.72501——R g<2MΩ7 5.7200 1.81500.55R g<1MΩ6.9 5.7150 1.21250.4R g<1MΩ7 5.7200 1.81500.9R g<1MΩ6.9 5.71500.91250.7R g<1MΩ7 5.7330 2.51650.55R g<1MΩ7 5.7300 3.51500.96.9 5.7330 3.3165—7 5.7300 3.61500.5R g<0.5MΩ7 5.730012000.2R g<2.2MΩ7 5.7330 2.81400.7R g<500kΩ7 5.7250316000.75R g<1MΩ7 5.7200 3.5——6.9 5.7150 2.5150 1.2R g<300kΩ7 5.7150 1.21500.5R g<1MΩ14.510.825022250.7P o≥0.4W6.9 5.7150 1.21250.3R g<1MΩ6.9 5.7300 4.41400.447 5.730031250.6R g<500kΩ7 5.730031250.6R g<500kΩ13.811.4330 4.41400.441.4/2.80.9/1.8900.490—P o ≥50mW 1.54/3.081.26/2.5215021350.5P o ≥0.5W 2.5 1.820011300.352.4220011200.34.7 3.92507.5250 1.5R g <500k Ω7 5.725012250 2.5R g <500k Ω7 5.740020330 2.7R g <500k Ω7 5.740020300 2.8P o ≥5W 6.9 5.735013310 2.2P o >3.6W 7 5.73309330 1.5P o >2.4W 6.9 5.745014—47 5.7300123002P o >3W 7 5.733012330 1.5R g <1M Ω6.9 5.7155 3.71550.7P o ≥0.75W 7 5.7250 5.52502R g <1M Ω7 5.7250 5.52502R a =2k Ω14.311.71106801P o =0.2~0.6W 7 5.7300123002P o >3W 6.9 5.72508.3250 2.3三极管接法 μ=366.9 5.7250 3.5165 1.8R g <100k Ω6.9 5.7330 1.1110 1.10.3mA/V 为变频互导250 1.5——R g <500k Ω250 2.51750.7括号中(z)为变频互导300 2.7——R g <1M Ω300 2.83000.5————I e >0.8mA 3300.5——330——状态Ⅰ360——状态Ⅱ10.59.5 1.5k 125——P o =150W 12.6—5k 2.5k ——P o =3.5kW 7 5.760025300 3.5F m ≥60MHz 10.59.52k 100400226.9/14 5.7/11.4400625031411.460025300 3.5P o =33W 7/14 5.7/11.4750402257两管U go 不同——1k 50——P o =95W 7.0/14 5.7/11.4500152505P o =7W 10.59.5 3.3k 300——P o =800W 4.8/2.4 4.0/2.0400152504P o ≥11W 6.9 5.775252503P o =55W 13.911.31k 402505P o ≥50W 13.411.83k 450600120P o >600W 6.66 1.2k 40——P o >130W 27.525.22k 160~2504008~12P o ≈200W P o =25W 75.730052501P o =20W P o =100W P o =24W(A类)P o =40W 6.96.96.95.5 5.75.75.75.7(AB1类PP)P o =200W P o =50W 10.59.5——P o =75W(AB 1)6.9 5.7——第二组三极管6.9 5.7——第一组三极管6.9 5.7五极管部分6.9 5.7——三极管部分20 6.3R L =51k 五极管7 5.730015——R g <500k Ω6.9 5.730025——R g <100k Ω7 5.7P o =12单管甲类7 5.7PP(AB 1类)7 5.7P o =12单管甲类7 5.7P o =90PP(AB 1类)7 5.730052501PP(B类)6.9 5.7A类6.9 5.7三极管接法/AB1-PP2.7 2.3三极管10.59.5三极管7 5.7 2.2k 三极管10.59.5 1.5k 三极管6.9 5.8 1.5k 三极管6.9 5.7350束射四极管Po≈160W Po≈180W Po≈130W Po≈5.4A类时,Po≈4W A类时,Po≈100W。

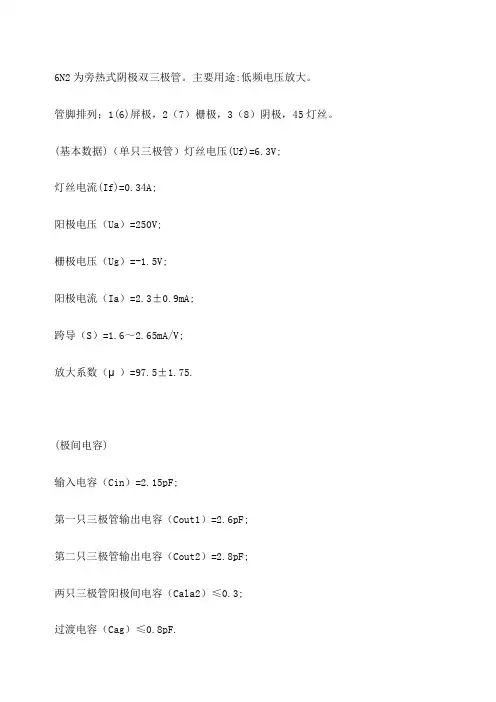

6N2为旁热式阴极双三极管。

主要用途:低频电压放大。

管脚排列；1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.常用电子管6N1参数2012-09-25 10:26:41|??分类：阿飞电子|??标签：|字号大中小?订阅6N1·6N1的参数：类型:旁热式阴极双三极管主要用途:低频电压放大(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.6A;阳极电压（Ua）=250V;阳极电流（Ia）=7.5±2mA;跨导（S）=4.35±0.65mA/V;放大系数（μ）=35±7;阴极电阻（Rk）=600Ω.(极间电容)输入电容（Cin）=3.1pF;第一只三极管输出电容（Cout1）=1.75pF;第二只三极管输出电容（Cout2）=1.95pF;两只三极管阳极间电容（Cala2）≤0.2;过渡电容（Cag）≤2.2pF;灯丝与阴极间电容（Cfk）≤5.6pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）+120-250V;最大阴极电流（Ikmax）=25mA;最大阳极耗散功率（Pamax）=2.2W;最大栅极电阻（Rgamx）=1MΩ.·有关6N1的图片：。

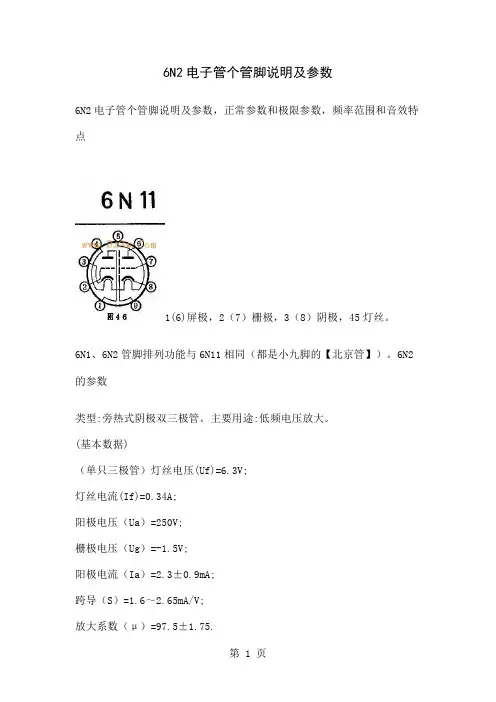

6N2电子管个管脚说明及参数6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。

6N2的参数类型:旁热式阴极双三极管。

主要用途:低频电压放大。

(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.电子管参数-- 自命名国产电子管 6P1类型:旁热式阴极束射四极管主要用途:低频功率放大(基本数据)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.5A;阳极电压（Ua）=250V;阳极电流（Ia）=44±11mA;第二栅极电压（Ug2）=250V;第二栅极电流（Ig2）≤7mA;输出功率①（Po）≥3.8W;跨导（S）=4.9±1.1mA/V;内阻（Ri）=40kΩ;非线性失真系数②（Kf）=7%.注:①Ug1～=8.8V,ZL=5kΩ;②Ug1～值应使Po=3.8W.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=250V;最大第二栅极电压（Ug2max）=250V;最大灯丝与阴极间电压（Ufkmax）±100V; 最大阴极电流（Ikmax）=70mA;最大阳极耗散功率（Pamax）＝12Ｗ;最大第二栅极耗散功率（Pg2max）＝2.5W; 最大第一栅极电阻（Rg1max）=0.5MΩ.单端甲类小胆机的制作经验总结1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。

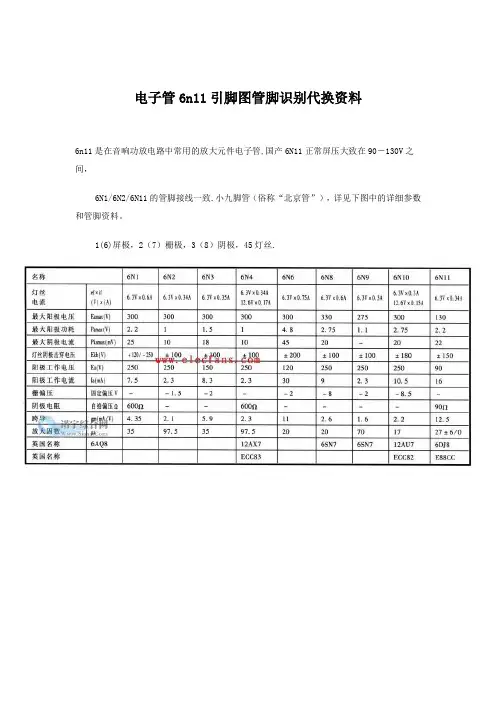

电子管6n11引脚图管脚识别代换资料6n11是在音响功放电路中常用的放大元件电子管,国产6N11正常屏压大致在90－130V之间，6N1/6N2/6N11的管脚接线一致.小九脚管（俗称“北京管”），详见下图中的详细参数和管脚资料。

1(6)屏极，2（7）栅极，3（8）阴极，45灯丝.<6n11参数>6N11代换资料:可以直代6DJ8，6922，E88CC，ECC88，7308等；电子管又叫真空管，美国人称为Tube，英国人称为Valve。

J.A.Fleming于1904年制造出第一只二极管Diode，从此以后整流器才开始应用在各行各业；De Forest Lee于1907年在二极管的基础上制作出了三极管Triode，从而使得放大器诞生了；之后衍生出的五级管Pentode和束射四极管Beam Tetrode，使电子管可以工作于更高的频率和输出更大的功率。

没有这些东西的发明也就没有现代如此发达的信息社会。

电子管6n11参数资料：说明：类型:旁热式阴极高频双三极管主要用途:低噪声高频电压放大（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=90V;阳极电流（Ia）=12～21.5mA;跨导（S）=9.5±15.7mA/V;放大系数（μ）=27±6;阴极电阻（Rk）=90Ω.(极间电容)输入电容（Cin）=3.4pF;输出电容（Cout）=1.8pF;过渡电容（Cag）=1.8pF.(极限运用数据)最大灯丝电压（Ufmax）=6.9V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=130V;最大灯丝与阴极间电压（Ufkmax）±150V; 最大阴极电流（Ikmax）=22mA;最大阳极耗散功率（Pamax）＝2Ｗ;最大栅极电阻（Rgmax）=1MΩ.。

6N2电子管个管脚说明及参数6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。

6N2的参数类型:旁热式阴极双三极管。

主要用途:低频电压放大。

(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.电子管参数-- 自命名国产电子管6P1类型:旁热式阴极束射四极管主要用途:低频功率放大(基本数据)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.5A;阳极电压（Ua）=250V;阳极电流（Ia）=44±11mA;第二栅极电压（Ug2）=250V;第二栅极电流（Ig2）≤7mA;输出功率①（Po）≥3.8W;跨导（S）=4.9±1.1mA/V;内阻（Ri）=40kΩ;非线性失真系数②（Kf）=7%.注:①Ug1～=8.8V,ZL=5kΩ;②Ug1～值应使Po=3.8W.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=250V;最大第二栅极电压（Ug2max）=250V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=70mA;最大阳极耗散功率（Pamax）＝12Ｗ;最大第二栅极耗散功率（Pg2max）＝2.5W;最大第一栅极电阻（Rg1max）=0.5MΩ.单端甲类小胆机的制作经验总结1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。

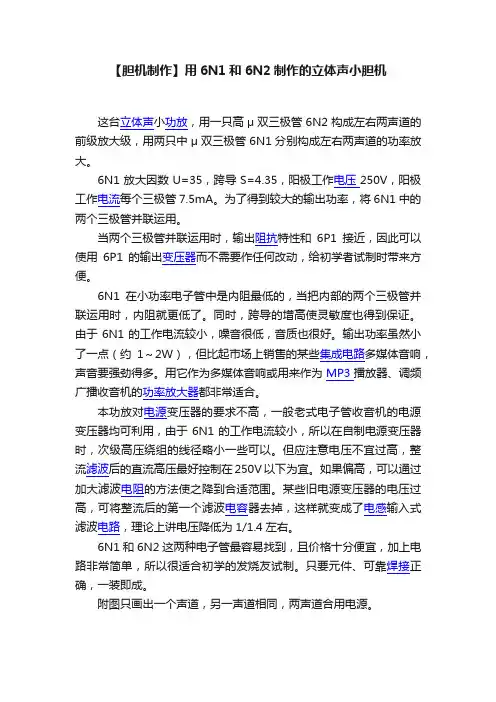

【胆机制作】用6N1和6N2制作的立体声小胆机
这台立体声小功放，用一只高μ双三极管6N2构成左右两声道的前级放大级，用两只中μ双三极管6N1分别构成左右两声道的功率放大。

6N1放大因数U=35，跨导S=4.35，阳极工作电压250V，阳极工作电流每个三极管7.5mA。

为了得到较大的输出功率，将6N1中的两个三极管并联运用。

当两个三极管并联运用时，输出阻抗特性和6P1接近，因此可以使用6P1的输出变压器而不需要作任何改动，给初学者试制时带来方便。

6N1在小功率电子管中是内阻最低的，当把内部的两个三极管并联运用时，内阻就更低了。

同时，跨导的增高使灵敏度也得到保证。

由于6N1的工作电流较小，噪音很低，音质也很好。

输出功率虽然小了一点（约1～2W），但比起市场上销售的某些集成电路多媒体音响，声音要强劲得多。

用它作为多媒体音响或用来作为MP3播放器、调频广播收音机的功率放大器都非常适合。

本功放对电源变压器的要求不高，一般老式电子管收音机的电源变压器均可利用，由于6N1的工作电流较小，所以在自制电源变压器时，次级高压绕组的线径略小一些可以。

但应注意电压不宜过高，整流滤波后的直流高压最好控制在250V以下为宜。

如果偏高，可以通过加大滤波电阻的方法使之降到合适范围。

某些旧电源变压器的电压过高，可将整流后的第一个滤波电容器去掉，这样就变成了电感输入式滤波电路，理论上讲电压降低为1/1.4左右。

6N1和6N2这两种电子管最容易找到，且价格十分便宜，加上电路非常简单，所以很适合初学的发烧友试制。

只要元件、可靠焊接正确，一装即成。

附图只画出一个声道，另一声道相同，两声道合用电源。

k6C5P 6.30.32508±3-8——9 2.220 6C6B 6.30.21209±2.7R k=220Ω——5525 6C7B 6.30.2250 4.5±1.3R k=400Ω——16465 6C16 6.30.315024R k=60Ω———24—6C31B-Q 6.30.225040±100——0.6520>13 6C32B-Q 6.30.162003±1.3R k=280Ω——28.5 3.5100 6N1 6.30.62507.5±2R k=600Ω——8 4.435 6N2 6.30.34250 2.3±0.9-1.5——46 2.197.5 6N3 6.30.351508.5-2—— 5.9 5.935 6N4 6.3/12.60.33/0.17250 2.3-1.5——46 2.197.5 6N5P 6.3 2.5±0.59060±3.5-30——450±150 4.5—6N6 6.30.7512030±10-2—— 1.81120±4 6N7P 6.30.83007±2-6——11 3.235 6N8P 6.30.62509-8——7.7 2.620 6N9P 6.30.3250 2.3-8——44 1.670 6N10 6.3/12.60.33/0.1625010.5R k=800Ω——7.7 2.217 6N11 6.30.349016R k=90Ω——21.612.527 6N12P 6.30.918023-7—— 2.4717 6N13P 6.3 2.59080±32-30——R i≤460Ω5—6N15 6.30.4510090R k=90Ω—— 6.8 5.638 6N16B 6.30.4100 6.3±1.9R k=325Ω——5525 6N17B 6.30.4100 3.3±1R k=325Ω——20 3.875 6N17B 6.30.4200 3.3±1R k=325Ω——20 3.875 6N21B-Q 6.30.4200 3.5±1.3R k=330Ω——21 4.290 6J1 6.30.171207R k=200Ω1203300 5.2—6J1B 6.30.21207.5R k=200Ω120 3.5— 4.8—6J2 6.30.17120 5.5R k=200Ω120 5.7130 3.7—6J2B 6.30.2120 5.5R k=200Ω120<6— 3.2—6J3 6.30.32507±3R k=200Ω150<37505—6J4 6.30.325011±3R k=68Ω150<6900 5.7—6NJ4P 6.30.4530010R k=160Ω150 2.5±1—9—6J5 6.30.4530010±4-2150<43509±3—6J8 6.30.22503-2±11400.5—2—6J8P 6.30.32503±1-31000.8— 1.7—6J9 6.30.315016R k=80Ω150<4.5—17.5—6J20 6.30.4515018+6——>3517—6J23 6.30.4415013.5R k=50Ω150<8—15±5—6J23B-Q 6.30.171206±2R k=200Ω120 1.4—6±2—12J1S12.675mA150 1.2~3.5075—— 1.0~2.5—6K1B 6.30.21207.5R k=200Ω120<4— 4.8—6K3P 6.30.32509-3100 2.5±1—2±0.4—6K4 6.30.325010±3R k=68Ω100<6850 4.4—6K5 6.30.325010±3R k=68Ω100<6850 4.4—12K3P 12.60.152509-3100 2.5±1—2±0.4—2P2 1.2/2.460mA/30mA 60 3.5±1.2-3.560<1.2—>0.9—2P3 1.4/2.80.2/0.113516±4-7.590≤3— 2.4—2P19B 2.20.11207.6-590<4— 1.7—2P29 2.20.111203045<1.2— 1.6—4P1S 4.20.3315060±20-3.5150≤6—6—6P1 6.30.525044±11-13250≤740 4.9—6P3P 6.30.925072-14250≤8 4.36—6P4P 6.30.925072-14250≤8—6—6P6P 6.30.4525045-12250≤7524—6P9P 6.30.6530030±10-3150 6.5—11.7—6P13P 6.3 1.320060-19200≤8258.5—6P14 6.30.7625048R k =120Ω250≤7389—6P15 6.30.7630030±8R k =75Ω150<610012256P25B 6.30.4511030±7-8110<4— 4.2—6P30B-Q 6.30.4712030±8R k =330Ω120<2— 4.5—6P31B-Q 6.30.4712030±8R k =330Ω120<3— 3.4—13P1P 130.752642±10026<4 1.57.5—6P27P 6.3 1.537538-14256<7—9—6S6 6.30.5415046±12R k =30Ω150<14834—6T1 6.30.415015±4R k =120Ω120<4606—6A26.30.32503±1-1.51007>0.3>0.3—6F1三极部分10013±5-2——45206F1五极部分17010-2170<4.5400 6.2(2)6F2三极部分15018±6R k =56Ω——58.5406F2五极部分25010±3R k =68Ω110<5.5400 5.2—6G2P二极部分0>0.2——————6G2P三极部分250 1.2-2——91 1.1100WE-300B 30062-61——0.74 5.3WE-300B 35060-74——0.795FU-5103±0.5 1.5k 74-10——— 4.5—FU-5F 12.622±2——-300—— 5.815±357~85FU-7 6.30.660036±12-293004—6±1—FU-13105±0.32k 50±15-100400——4±0.9—FU-17 6.3/12.60.8/0.430023±13—2006— 3.2±17FU-2512.60.4560036±12-293004—6±1—FU-29 6.3/12.6 2.2/1.125036±13-11/-10017513———FU-317.55—————10 3.335FU-32 6.3/12.6 1.6/0.825032±14-10/-100135<5.514——FU-331010±0.83k 100±40-50————35FU-15 4.4/2.20.68/1.3525090±30-14±6200<9— 4.7±1.3—FU-46 6.3 1.25±0.240080±16-40195<2546±1.2—FU-5012.60.7±0.180050-40±15250<7 3.33~5.2—FU-8012.6112k 200—600<200— 5.5±1—FU-811 6.34 1.5k 26±10-20——— 3.6160FU-250F 26.50.581k 150-38±73005—12—6336A 240—— 1.75—EL81 6.3 1.0520050-3.152004 2.5——8550 6.3 1.6600100-35300584510 3.251k 90-145—— 1.73.16.36.36.350.420.450.31.26CA7 6.3 1.54502*45-20450117092100——FD422 6.3 1.560050-6545 5.584510 3.251k 40-175—— 3.16.30.75250 1.2-3——52 1.3686.30.7515030R k =620Ω——0.92 5.456.30.7520024-8.5125 5.27010—6.30.751509.2-5——8.7 4.64018045180.1321020-3210<5.5—11—FC4 6.30.5250 2.2-3—— 2.715406C22D 6.30.13525018R k =75Ω——8.6 6.5566.3 1.6250140-148.86.3 1.6600115-3130045.56.3 1.6250140-148.86.3 1.645090-4568.8PL8121.50.320050-31.52004 2.5——EL34 6.3 1.525090-13.5250——11—EL84 6.30.763002*24-11300————2A3 2.5 2.525060-45——— 5.3—21110 3.25100-70——— 3.6—572B 6.342k 21-20——— 3.6—F-81010 4.5 1.2k 90-20——— 4.2—FU-812 6.34 1.2k 30-30———4.2—58816.30.925072-146—KT1006CY76CX86550g6.9 5.7350 2.75——6.9 5.7250 1.4——R g<1MΩ6.9 5.7300 1.45——R g<1MΩ6.9 5.7—4——7 5.7100 2.5——R g<1MΩ7 5.7250 4.5——R g<2MΩ7 5.7300 2.2——R g<1MΩ7 5.73001——R g<0.5MΩ7 5.7300 1.5——R g<1MΩ7 5.73001——R g<0.5MΩ6.9 5.725013——功率双极管7—300 4.8——R g<1MΩ6.9 5.73006——功放6.9 5.7330 2.75——R g<0.5MΩ6.9 5.7275 1.1——R g<0.5MΩ6.9/13.8 5.7/11.4250 2.5——6.9 5.71302——R g<1MΩ6.9 5.7300 4.2——R g<100kΩ6.9 5.730013——R g<1MΩ7 5.7300 1.6——R g<100kΩ6.9 5.72000.9——R g<1MΩ6.9 5.72500.9——R g<1MΩ6.9 5.72500.9——R g<1MΩ7 5.72501——R g<2MΩ7 5.7200 1.81500.55R g<1MΩ6.9 5.7150 1.21250.4R g<1MΩ7 5.7200 1.81500.9R g<1MΩ6.9 5.71500.91250.7R g<1MΩ7 5.7330 2.51650.55R g<1MΩ7 5.7300 3.51500.96.9 5.7330 3.3165—7 5.7300 3.61500.5R g<0.5MΩ7 5.730012000.2R g<2.2MΩ7 5.7330 2.81400.7R g<500kΩ7 5.7250316000.75R g<1MΩ7 5.7200 3.5——6.9 5.7150 2.5150 1.2R g<300kΩ7 5.7150 1.21500.5R g<1MΩ14.510.825022250.7P o≥0.4W6.9 5.7150 1.21250.3R g<1MΩ6.9 5.7300 4.41400.447 5.730031250.6R g<500kΩ7 5.730031250.6R g<500kΩ13.811.4330 4.41400.441.4/2.80.9/1.8900.490—P o ≥50mW 1.54/3.081.26/2.5215021350.5P o ≥0.5W 2.5 1.820011300.352.4220011200.34.7 3.92507.5250 1.5R g <500k Ω7 5.725012250 2.5R g <500k Ω7 5.740020330 2.7R g <500k Ω7 5.740020300 2.8P o ≥5W 6.9 5.735013310 2.2P o >3.6W 7 5.73309330 1.5P o >2.4W 6.9 5.745014—47 5.7300123002P o >3W 7 5.733012330 1.5R g <1M Ω6.9 5.7155 3.71550.7P o ≥0.75W 7 5.7250 5.52502R g <1M Ω7 5.7250 5.52502R a =2k Ω14.311.71106801P o =0.2~0.6W 7 5.7300123002P o >3W 6.9 5.72508.3250 2.3三极管接法 μ=366.9 5.7250 3.5165 1.8R g <100k Ω6.9 5.7330 1.1110 1.10.3mA/V 为变频互导250 1.5——R g <500k Ω250 2.51750.7括号中(z)为变频互导300 2.7——R g <1M Ω300 2.83000.5————I e >0.8mA 3300.5——330——状态Ⅰ360——状态Ⅱ10.59.5 1.5k 125——P o =150W 12.6—5k 2.5k ——P o =3.5kW 7 5.760025300 3.5F m ≥60MHz 10.59.52k 100400226.9/14 5.7/11.4400625031411.460025300 3.5P o =33W 7/14 5.7/11.4750402257两管U go 不同——1k 50——P o =95W 7.0/14 5.7/11.4500152505P o =7W 10.59.5 3.3k 300——P o =800W 4.8/2.4 4.0/2.0400152504P o ≥11W 6.9 5.775252503P o =55W 13.911.31k 402505P o ≥50W 13.411.83k 450600120P o >600W 6.66 1.2k 40——P o >130W 27.525.22k 160~2504008~12P o ≈200W P o =25W 75.730052501P o =20W P o =100W P o =24W(A类)6.96.96.95.5 5.75.75.75.7P o =40W P o =200W P o =50W 10.59.5——P o =75W(AB 1)6.9 5.7——第二组三极管6.9 5.7——第一组三极管6.9 5.7五极管部分6.9 5.7——三极管部分20 6.3R L =51k 五极管7 5.730015——R g <500k Ω6.9 5.730025——R g <100k Ω7 5.7P o =12单管甲类7 5.7PP(AB 1类)7 5.7P o =12单管甲类7 5.7P o =90PP(AB 1类)7 5.730052501PP(B类)6.9 5.7A类6.9 5.7三极管接法/AB1-PP2.7 2.3三极管10.59.5三极管7 5.7 2.2k 三极管10.59.5 1.5k 三极管6.9 5.8 1.5k 三极管6.9 5.7350束射四极管A类时,Po≈4W A类时,Po≈100W(AB1类PP)Po≈160W Po≈180W Po≈130W Po≈5.4。

自命名国产电子管6N2参数
类型：旁热式阴极双三极管
主要用途：低频电压放大
一、基本数据（单只三极管）
灯丝电压（uf）=6.3v
灯丝电流（If）=0.34A
阳极电压（ua）=250v
栅极电压（ug）=-1.5v
阳极电流（Ia）=2.3±0.9mA
跨导（s）=1.6～2.65mA/v
放大系数（u）=97.5±1.75
二、极间电容
输入电容（Cin）=2.15pF
第一只三极管输出电容（Cout1）=2.6pF
第二只三极管输出电容（Cout2）=2.8pF
两只三极管阳极间电容（CaCa2）≤0.3
过渡电容（Cag）≤0.8pF
三、极限运用数据]
最大灯丝电压（ufmax）=7.0v
最小灯丝电压（ufmin）=5.7v
最大阳极电压（Uamax）=300v
最大灯丝与阴极间电压（ufkamax）±100v
最大阴极电流（IKamax）=10mA 最大阳极耗散功率（Pamax）=1w 最大栅极电阻（Rgmax）=0.5MΏ
6N2管脚：
○9栅极
○2、○7栅极
○3、○8阴极
○6、○1阳极
○4、○5灯丝。

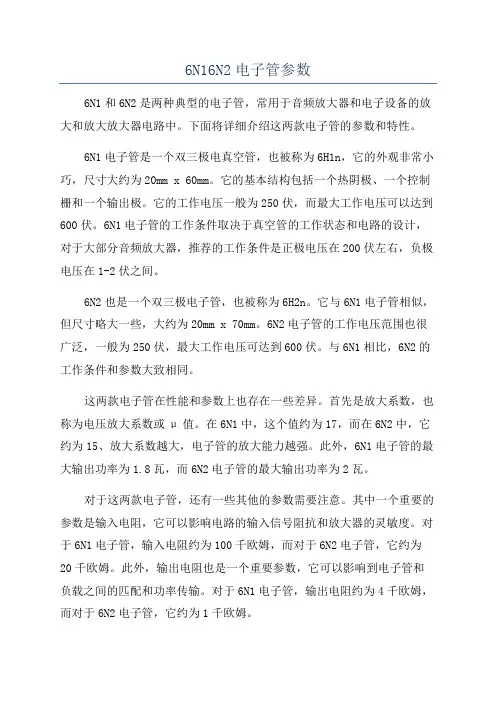

6N16N2电子管参数6N1和6N2是两种典型的电子管，常用于音频放大器和电子设备的放大和放大放大器电路中。

下面将详细介绍这两款电子管的参数和特性。

6N1电子管是一个双三极电真空管，也被称为6H1n，它的外观非常小巧，尺寸大约为20mm x 60mm。

它的基本结构包括一个热阴极、一个控制栅和一个输出极。

它的工作电压一般为250伏，而最大工作电压可以达到600伏。

6N1电子管的工作条件取决于真空管的工作状态和电路的设计，对于大部分音频放大器，推荐的工作条件是正极电压在200伏左右，负极电压在1-2伏之间。

6N2也是一个双三极电子管，也被称为6H2n。

它与6N1电子管相似，但尺寸略大一些，大约为20mm x 70mm。

6N2电子管的工作电压范围也很广泛，一般为250伏，最大工作电压可达到600伏。

与6N1相比，6N2的工作条件和参数大致相同。

这两款电子管在性能和参数上也存在一些差异。

首先是放大系数，也称为电压放大系数或μ值。

在6N1中，这个值约为17，而在6N2中，它约为15、放大系数越大，电子管的放大能力越强。

此外，6N1电子管的最大输出功率为1.8瓦，而6N2电子管的最大输出功率为2瓦。

对于这两款电子管，还有一些其他的参数需要注意。

其中一个重要的参数是输入电阻，它可以影响电路的输入信号阻抗和放大器的灵敏度。

对于6N1电子管，输入电阻约为100千欧姆，而对于6N2电子管，它约为20千欧姆。

此外，输出电阻也是一个重要参数，它可以影响到电子管和负载之间的匹配和功率传输。

对于6N1电子管，输出电阻约为4千欧姆，而对于6N2电子管，它约为1千欧姆。

另外一个重要的参数是最大工作频率。

这个参数决定了电子管在放大高频信号时的能力。

对于6N1电子管，最大工作频率在2MHz左右，而对于6N2电子管，它在5MHz左右。

总结起来，6N1和6N2电子管是两种常用的音频放大器和电子设备放大放大器电路的典型组成部分。

这两款电子管在尺寸、工作条件和性能参数等方面略有差异，但它们都拥有良好的放大能力和稳定性。

电子管6n11引脚图管脚识别代换资料6n11是在音响功放电路中常用的放大元件电子管,国产6N11正常屏压大致在90－130V之间，6N1/6N2/6N11的管脚接线一致.小九脚管（俗称“北京管”），详见下图中的详细参数和管脚资料。

1(6)屏极，2（7）栅极，3（8）阴极，45灯丝.<6n11参数>6N11代换资料:可以直代6DJ8，6922，E88CC，ECC88，7308等；电子管又叫真空管，美国人称为Tube，英国人称为Valve。

J.A.Fleming于1904年制造出第一只二极管Diode，从此以后整流器才开始应用在各行各业；De Forest Lee于1907年在二极管的基础上制作出了三极管Triode，从而使得放大器诞生了；之后衍生出的五级管Pentode和束射四极管Beam Tetrode，使电子管可以工作于更高的频率和输出更大的功率。

没有这些东西的发明也就没有现代如此发达的信息社会。

电子管6n11参数资料：说明：类型:旁热式阴极高频双三极管主要用途:低噪声高频电压放大（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=90V;阳极电流（Ia）=12～21.5mA;跨导（S）=9.5±15.7mA/V;放大系数（μ）=27±6;阴极电阻（Rk）=90Ω.(极间电容)输入电容（Cin）=3.4pF;输出电容（Cout）=1.8pF;过渡电容（Cag）=1.8pF.(极限运用数据)最大灯丝电压（Ufmax）=6.9V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=130V;最大灯丝与阴极间电压（Ufkmax）±150V; 最大阴极电流（Ikmax）=22mA;最大阳极耗散功率（Pamax）＝2Ｗ;最大栅极电阻（Rgmax）=1MΩ.。

6n3电子管参数
6N3电子管是一种双三极管，也称为6112、5670、396A等型号。

它
属于直接加热灯丝双三极管，具有低噪音、低失真、寿命长等特点。

以下
是对6N3电子管的详细参数介绍。

首先，6N3电子管的物理参数为直径19.8mm，高度56mm，管脚间距
为13mm。

它采用直接加热电子束，加热电压为6.3V，加热电流为0.3A。

加热电压和电流较低，能够有效降低功耗和发热量，延长电子管的使用寿命。

在电气参数方面，6N3电子管的最大击穿电压为300V，最大漏极电流
为12mA。

它的放大系数为20-80，输入电阻为2.2kΩ。

电流放大倍数以
及输入电阻等参数的恰当选择，可以使6N3电子管在放大器等电子设备中
发挥良好的放大效果。

6N3电子管的频率特性为30Hz-7kHz，对于音频信号的放大非常适用。

它的噪声系数为1.5dB，具有较低的噪声水平，使得放大器的输出信号更
加清晰，不会被噪音所干扰。

此外，6N3电子管还有以下工作条件参数：阳极电压为150V，栅极电
压为0-15V，栅极电流为1-2.25mA，漏极电压为0-15V，阴极电流为8.5-12mA。

总结起来，6N3电子管是一种常用于音频放大器和其他电子设备中的
双三极管。

它具有低失真、低噪音等特点，在音频放大方面有着良好的表现。

除了以上介绍的主要参数外，具体的应用场景和性能还需要根据具体
的电子设备和电路设计来考虑。

6n2 屏极电阻
6N2的屏极电阻可以影响它的工作点和输出声音的大小。

在电子管放大器设计中，屏极电阻（也称为板极电阻）是决定电子管工作状态的关键元件之一。

它与电子管的屏极电流（板流）一起决定了电子管的工作点，进而影响到放大器的增益、输出功率和音质。

以下是关于6N2屏极电阻的一些详细信息：
屏极电阻的选择：屏极电阻的选择取决于所期望的屏极电流和屏极电压。

例如，如果Vbb（屏极供电电压）为250V，选择一个120KΩ的屏极电阻，可以得到大约2mA的屏极电流。

调整声音大小：有些爱好者可能会根据自己的需求调整屏极电阻的值来改变声音的大小。

例如，将屏极电阻从10KΩ增加到78KΩ，可以使声音变大。

栅极电阻的配置：6N2的栅极电阻通常配置为470KΩ，并与100KΩ电位器并联，这样可以调节栅极电流，从而调整放大器的增益。

在实际调整屏极电阻时，需要确保电子管的其他工作参数（如栅极电流、阴极电阻等）也要相应匹配，以保证电子管能够在最佳状态下工作。

同时，调整任何电阻值都应该注意不要超过电子管的最大额定值，以免损坏电子管或影响其寿命。

对于6N2这样的电子管，屏极电阻的调整是一个可以优化性能和音质的重要环节，但需要根据具体的电路设计和使用需求来谨慎进行。

6N2为旁热式阴极双三极管。

主要用途:低频电压放大。

管脚排列；1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.常用电子管6N1参数2012-09-25 10:26:41| 分类：阿飞电子 | 标签： |字号大中小订阅6N1·6N1的参数：类型:旁热式阴极双三极管主要用途:低频电压放大(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.6A;阳极电压（Ua）=250V;阳极电流（Ia）=7.5±2mA;跨导（S）=4.35±0.65mA/V;放大系数（μ）=35±7;阴极电阻（Rk）=600Ω.(极间电容)输入电容（Cin）=3.1pF;第一只三极管输出电容（Cout1）=1.75pF;第二只三极管输出电容（Cout2）=1.95pF;两只三极管阳极间电容（Cala2）≤0.2;过渡电容（Cag）≤2.2pF;灯丝与阴极间电容（Cfk）≤5.6pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）+120-250V;最大阴极电流（Ikmax）=25mA;最大阳极耗散功率（Pamax）=2.2W;最大栅极电阻（Rgamx）=1MΩ.·有关6N1的图片：。

6N2电子管个管脚说明及参数6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。

6N2的参数类型:旁热式阴极双三极管。

主要用途:低频电压放大。

(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.电子管参数-- 自命名国产电子管6P1类型:旁热式阴极束射四极管主要用途:低频功率放大(基本数据)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.5A;阳极电压（Ua）=250V;阳极电流（Ia）=44±11mA;第二栅极电压（Ug2）=250V;第二栅极电流（Ig2）≤7mA;输出功率①（Po）≥3.8W;跨导（S）=4.9±1.1mA/V;内阻（Ri）=40kΩ;非线性失真系数②（Kf）=7%.注:①Ug1～=8.8V,ZL=5kΩ;②Ug1～值应使Po=3.8W.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=250V;最大第二栅极电压（Ug2max）=250V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=70mA;最大阳极耗散功率（Pamax）＝12Ｗ;最大第二栅极耗散功率（Pg2max）＝2.5W;最大第一栅极电阻（Rg1max）=0.5MΩ.单端甲类小胆机的制作经验总结1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。

6N2为旁热式阴极双三极管.主要用途:低频电压放大. 管脚排列；1(6)屏极,2（7）栅极,3（8）阴极,45灯丝. (基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.常用电子管6N1参数2012-09-25 10:26:41| 分类：| 标签：|字号大中小订阅6N1·6N1(de)参数：类型:旁热式阴极双三极管主要用途:低频电压放大(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.6A;阳极电压（Ua）=250V;阳极电流（Ia）=7.5±2mA;跨导（S）=4.35±0.65mA/V;放大系数（μ）=35±7;阴极电阻（Rk）=600Ω.(极间电容)输入电容（Cin）=3.1pF;第一只三极管输出电容（Cout1）=1.75pF;第二只三极管输出电容（Cout2）=1.95pF;两只三极管阳极间电容（Cala2）≤0.2;过渡电容（Cag）≤2.2pF;灯丝与阴极间电容（Cfk）≤5.6pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）+120-250V;最大阴极电流（Ikmax）=25mA;最大阳极耗散功率（Pamax）=2.2W;最大栅极电阻（Rgamx）=1MΩ.·有关6N1(de)图片：。
