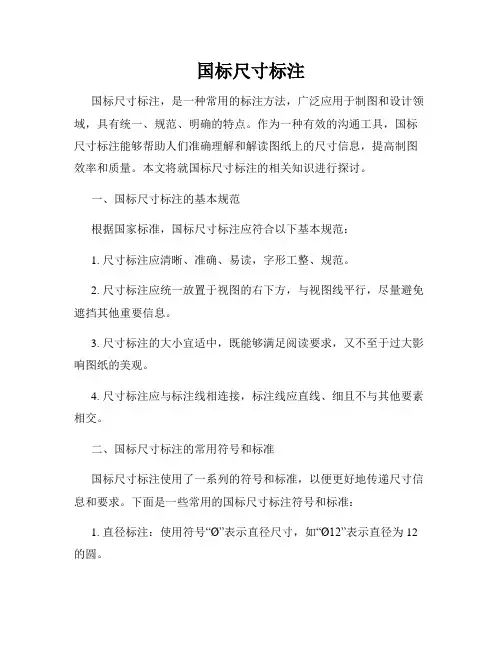

国标尺寸标注国标尺寸标注，是一种常用的标注方法，广泛应用于制图和设计领域，具有统一、规范、明确的特点。
作为一种有效的沟通工具，国标尺寸标注能够帮助人们准确理解和解读图纸上的尺寸信息，提高制图效率和质量。
本文将就国标尺寸标注的相关知识进行探讨。
一、国标尺寸标注的基本规范根据国家标准，国标尺寸标注应符合以下基本规范：1. 尺寸标注应清晰、准确、易读，字形工整、规范。
2. 尺寸标注应统一放置于视图的右下方，与视图线平行，尽量避免遮挡其他重要信息。
3. 尺寸标注的大小宜适中，既能够满足阅读要求，又不至于过大影响图纸的美观。
4. 尺寸标注应与标注线相连接，标注线应直线、细且不与其他要素相交。
二、国标尺寸标注的常用符号和标准国标尺寸标注使用了一系列的符号和标准，以便更好地传递尺寸信息和要求。
下面是一些常用的国标尺寸标注符号和标准：1. 直径标注：使用符号“Ø”表示直径尺寸，如“Ø12”表示直径为12的圆。
2. 半径标注：使用大写字母“R”表示半径尺寸，如“R15”表示半径为15的圆弧。
3. 长度标注：使用符号“L”表示长度尺寸，如“L50”表示长度为50的线段。
4. 角度标注：使用小写字母“α”、“β”、“γ”等表示角度尺寸，如“α45°”表示角度为45度。
5. 倒角标注：使用符号“×”表示倒角尺寸，如“×2”表示倒角为2的直角。
三、国标尺寸标注的调整与修正在实际应用中，有时会遇到一些特殊情况，需要对国标尺寸标注进行调整和修正，以满足实际需求。
以下是一些常见的调整和修正方法：1. 尺寸标注的重心：当标注线过短或尺寸数值过大时，可通过移动标注线的位置，使尺寸标注更加平衡美观。
2. 重复尺寸的标注：对于多个相同尺寸的元素，可以只标注一个尺寸，并使用等号“=”表示，以简化标注。
3. 非标准尺寸的标注：对于非标准尺寸，可以使用“×”符号表示，说明该尺寸为参考尺寸。
尺寸标注国家标准最新规范尺寸标注是工程图纸中的重要组成部分，它确保了产品在制造过程中的精确性和一致性。
根据最新的国家标准，尺寸标注应遵循以下规范：1. 尺寸标注的基本原则：- 尺寸标注应清晰、准确，易于识别。
- 尺寸线应平行于所标注的尺寸方向。
- 尺寸数字应位于尺寸线上方，且不与尺寸线接触。
2. 尺寸线：- 尺寸线应使用细实线绘制。
- 尺寸线应延伸至图框边界，但不应超出。
3. 尺寸数字：- 数字应使用标准字体，大小应与图纸的比例相匹配。
- 数字应书写在尺寸线的上方，与尺寸线平行。
4. 尺寸界线：- 尺寸界线应从尺寸线延伸至被标注对象的边缘。
- 尺寸界线应使用细实线绘制，且与尺寸线垂直。
5. 尺寸符号：- 尺寸符号应使用国家标准规定的符号。
- 符号应清晰可辨，不应与尺寸线或尺寸数字混淆。
6. 尺寸公差：- 尺寸公差应根据产品要求标注在尺寸数字旁边。
- 公差标注应使用国家标准规定的格式。
7. 角度标注：- 角度标注应使用圆弧和箭头表示。
- 角度数值应位于圆弧的中心或旁边。
8. 半径和直径标注：- 半径尺寸应使用小圆圈表示，直径尺寸应使用大圆圈表示。
- 圆圈应位于尺寸线的一侧，与尺寸线垂直。
9. 链式尺寸标注：- 当多个尺寸连续标注时，应使用链式标注方法。
- 链式尺寸标注应保持一致的尺寸线和尺寸界线。
10. 特殊尺寸标注：- 对于特殊形状或复杂结构的尺寸，应根据具体情况采用适当的标注方法。
11. 图纸的整洁性：- 尺寸标注应避免重叠和拥挤，确保图纸整洁、有序。
12. 标注的一致性：- 同一图纸中的尺寸标注应保持一致的格式和风格。
13. 图纸的审查：- 完成尺寸标注后，应进行仔细审查，确保所有尺寸标注符合国家标准和设计要求。
尺寸标注的正确性对于确保产品质量至关重要。
遵循上述规范，可以大大减少制造过程中的错误和返工，提高生产效率。
