CAD三维建模练习

AutoCAD 三维造型练习【练习题】用AutoCAD创建如图 1 所示的支座模型（不标注）。

（习题集P95或P111）图1支座一．建立绘图环境创建图层：创建“点画线”（红色，线宽0.2）和“实体” （蓝色，线宽0.5）两个图层；二．三维造型1．底板造型选择主视图方向拾取菜单“视图”→“三维视图”→“主视”。

绘制点画线将点画线设为当前层，利用“直线－line ”、“偏移－ offset ”命令，按给定的尺寸在适当的位置画出如图 2所示的点画线。

图 2绘制点画线绘制底座轮廓使用“圆”、“直线”命令，画出底座的轮廓草图（图 3）；再使用“裁剪”命令将草图修剪成图 4 所示的最终轮廓。

图 3 底座轮廓草图图4底座轮廓生成面域使用“绘图”→“面域”命令，将所画的轮廓形成一封闭的面域。

命令 : _region选择对象 :选择对象 :已提取 1 个环。

依次选择构成所画轮廓的各个元素，构建选择集；回车，结束构造选择集生成三维实体改变观察方向，选择“视图”→“三维视图”→“西南等轴测”，结果如图 5 所示。

图 5改变观察方向图6拉伸实体选择菜单“绘图”→“实体”→“拉伸”，创建底座实体，如图 6 所示。

命令: _extrude当前线框密度 :ISOLINES=4选择对象 :拾取轮廓；选择对象 :指定拉伸高度或[ 路径(P)]: 8指定拉伸的倾斜角度<0>:输入拉伸高度8；回车，结束命令。

2．创建Φ48 圆柱体选择菜单命令，“绘图”→“实体”→“圆柱”，创建圆柱实体，如图 7 所示。

命令: _cylinder当前线框密度 : ISOLINES=4指定圆柱体底面的中心点或[ 椭圆(E)] <0,0,0>: 拾取点画线的交点；指定圆柱体底面的半径或[ 直径(D)]: 24 输入圆柱半径24指定圆柱体高度或 [ 另一个圆心 (C)]: 83 输入拉伸高度83；图 7创建Φ48圆柱体图8创建Φ54圆柱3．创建Φ54 圆盘选择菜单命令“绘图”→“实体”→“圆柱”，创建圆柱实体，如图8 所示。

cad三维建模练习题（打印版）### CAD三维建模练习题（打印版）#### 练习一：基础几何体建模目标：掌握基本的三维几何体建模技能。

任务：1. 创建一个长方体，尺寸为100mm x 50mm x 20mm。

2. 制作一个圆柱体，直径为30mm，高度为50mm。

3. 构建一个圆锥体，底面直径为20mm，高度为30mm。

4. 将长方体和圆柱体进行布尔加法操作，合并为一个实体。

步骤提示：- 使用“长方体”命令创建基本形状。

- 使用“圆柱体”和“圆锥体”命令添加其他几何体。

- 利用“布尔运算”功能进行形状合并。

#### 练习二：复杂几何体建模目标：学习如何创建具有复杂形状的三维模型。

任务：1. 制作一个球体，半径为25mm。

2. 创建一个圆环，外径为40mm，内径为30mm。

3. 利用拉伸功能，将一个矩形拉伸成三维形状，尺寸为50mm x 40mm，拉伸高度为10mm。

4. 将上述几何体进行布尔减法操作，创建一个具有内部空间的复杂模型。

步骤提示：- 使用“球体”和“圆环”命令创建基本形状。

- 利用“拉伸”命令将二维形状转换为三维。

- 应用“布尔运算”进行形状的减法操作。

#### 练习三：机械零件建模目标：练习创建具有实际应用价值的机械零件模型。

任务：1. 设计一个轴承座，内径为50mm，外径为100mm，高度为30mm。

2. 制作一个齿轮，模数为2mm，齿数为20，齿宽为10mm。

3. 创建一个轴，直径为20mm，长度为200mm，两端带有半径为5mm的圆头。

4. 将轴承座、齿轮和轴进行组装，模拟一个简单的机械传动系统。

步骤提示：- 利用“圆柱体”和“拉伸”命令创建轴承座。

- 使用“齿轮”命令或手动绘制齿形并拉伸以创建齿轮。

- 应用“拉伸”和“旋转”命令制作轴和圆头。

- 利用装配功能将各部件组合在一起。

#### 练习四：建筑结构建模目标：掌握建筑结构的三维建模技巧。

任务：1. 构建一个简单的屋顶结构，包括斜面和屋脊。

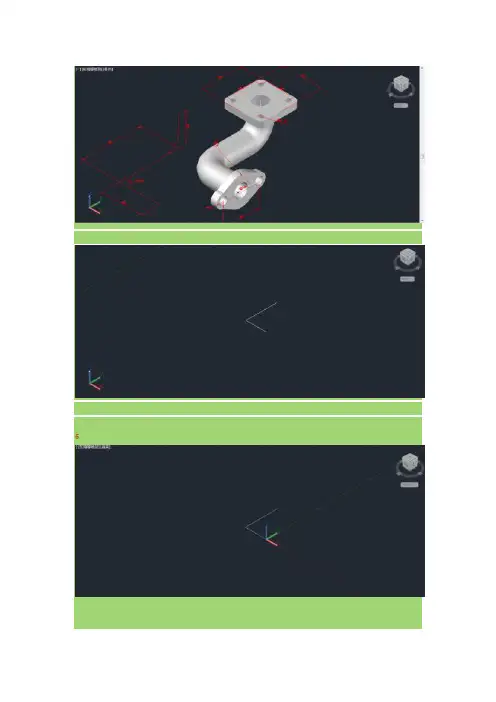

56，画完多段线，再把坐标沿Y轴旋转90度，在多段线端点上绘制一个半径为15的园。

7，画一条辅助线，端点是r15园的原点，沿Y轴长为18，在这条线端点处绘制出一个R4和R7的园。

8，利用对象捕捉的捕捉切点命令绘制出R15和R7的相切线，再用镜像命令沿两个圆的圆心把线段复制另一侧。

9，重复镜像命令把R7,R4和两条切线沿X轴复制到另一侧！10，用修剪把不需要的线全部剪掉（如果在三维图修剪不了的话，就按命令旋转P投影命令，确定再选择V视图确定，就可以修剪了）。

修剪完，用面域，创建面域！11.再着色！下一步在坐标处绘制R7的圆（此圆为轴孔部分）外轴部分没有给出尺寸，那我们就把R7的圆使用偏移命令向往偏移3就绘制出另一个圆了！12，下一步使用差集命令，用外面的大面减去中间两个小圆形成两个孔！1413，下一步用拉伸命令选择面拉伸，选择方向D，沿Z轴拉伸-6个单位，重复拉伸命令，选择中间R7和R10的圆进行拉伸，选择路径P，点击多段线就形成以上图像，14，使用刚才用的差集命令，做出中间轴孔！收起回复•这步具体是怎样？我弄了好久都弄吧出来中建的孔2012-8-10 07:51回复•2012-8-10 11:43回复•2012-8-10 14:33回复••••很嗨很耐看15.把图转为二维之后，把图旋转到此位置，利用实体编辑里拉伸面命令（此命令为拉伸面命令，不是之前的拉伸命令）选择路径P沿多段线进行拉伸！16拉伸完毕，把轴沿y轴旋转90度，用矩形命令画长宽均为40的矩形，倒R5的角，进行拉伸，高度6。

17，在长方体沿两边中点画一条辅助线，用移动命令选择长方体的中点，把长方体移动到圆轴圆心。

18，在长方体中点绘制R7的园，拉伸使其与轴孔重合，使用差集去除不要的部分！19，四个小孔圆心距离为28，利用尺寸画出第一个圆，20，对第一个圆进行拉伸，高度为6，使用移动命令把圆柱下移到长方体表面，21，使用镜像命令，把第一个圆柱沿长方体Y轴俩个中点进行复制，22.重复镜像命令，把两个圆柱沿长方体X轴两个中点进行复制！23，最后使用差集用大面减去四个小圆，形成四个孔，最后着色完成！我这个方法比较麻烦，我刚学会，希望能和大家分享！！！希望大家不要见笑！快累死我了收起回复•121109173:2012-6-29 15:53回复•2013-1-16 11:12回复•••热血赤峰小枪回复••收起回复•很抱歉的告诉你，我公司用04的07的都画出来了！我看视频学习是09的！我2012-6-29 20:58回复•2012-7-2 10:13回复•很嗨很耐看:回复@hehao1320:是不是那两条多段线？如果是的话，这两条线不用合并！t2012-7-2 22:11回复•2012-7-3 08:24回复•••Mr_zhang87回复••cht0221回复••张塞亚SRX2收起回复•谢谢••LOVE820065221回复••阿伊西代鲁回复••收起回复•很嗨很耐看:说句实在话，用快捷命令我不怎么会！我一般用快捷命令栏，打开对象捕捉命令栏选择捕捉原点，再选择圆柱就能找到中心点了！2012-7-2 22:09回复•2012-7-2 22:14回复•••很麻甩的麻甩佬回复•回复••收起回复•为什么我第14步拉深轴孔做不出来，请赐教2012-7-3 13:38回复•2012-7-3 22:54回复•2012-7-4 09:46回复•很嗨很耐看:回复@431179555:就是另一端有么？有的话就是这一端你没有选择大的区域哦X••431179555回复@很嗨很耐看:我画到这里就成这样了郁闷啊怎么差集都不行啊收起回复•并集再差集2012-7-6 22:36回复•2012-7-6 22:41回复•回复••回复••学习画一下回复••回复•回复••收起回复•对呀，笛卡尔坐标系2分钟全搞定••收起回复•在图层哪里改变线条颜色至你需要的颜色，在转至体着色就搞定了•汉服同袍•胜利之鹫收起回复•老师~~你挖坟~••二介平民求高手给解决瑕疵问题。

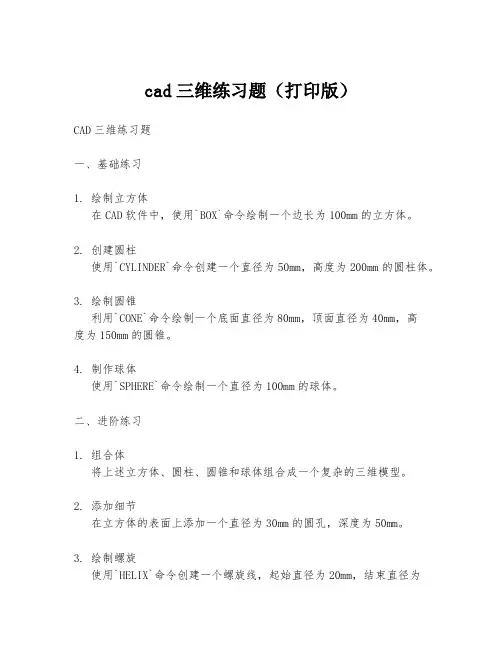

cad三维练习题（打印版）CAD三维练习题一、基础练习1. 绘制立方体在CAD软件中，使用`BOX`命令绘制一个边长为100mm的立方体。

2. 创建圆柱使用`CYLINDER`命令创建一个直径为50mm，高度为200mm的圆柱体。

3. 绘制圆锥利用`CONE`命令绘制一个底面直径为80mm，顶面直径为40mm，高度为150mm的圆锥。

4. 制作球体使用`SPHERE`命令绘制一个直径为100mm的球体。

二、进阶练习1. 组合体将上述立方体、圆柱、圆锥和球体组合成一个复杂的三维模型。

2. 添加细节在立方体的表面上添加一个直径为30mm的圆孔，深度为50mm。

3. 绘制螺旋使用`HELIX`命令创建一个螺旋线，起始直径为20mm，结束直径为10mm，螺旋高度为200mm。

4. 制作齿轮绘制一个齿轮模型，齿数为20，模数为2mm，齿顶圆直径为100mm。

三、高级练习1. 复杂组合体在组合体的基础上，添加一个长方体，其尺寸为150mm×100mm×50mm，与立方体的一边相接。

2. 表面处理对圆柱体的表面进行倒角处理，倒角尺寸为5mm。

3. 绘制管道使用`PIPE`命令绘制一个直径为30mm，长度为300mm的管道，并在管道上添加一个直径为20mm的圆孔。

4. 制作弹簧绘制一个螺旋弹簧，弹簧的外径为50mm，内径为20mm，螺旋高度为100mm，圈数为5圈。

四、打印注意事项1. 打印设置在打印之前，确保CAD文件中的尺寸和比例正确，以避免打印出的比例失调。

2. 图层管理在打印时，注意管理图层，确保不同的部分在打印时能够清晰区分。

3. 打印质量选择适当的打印分辨率，以保证打印出的图纸细节清晰。

4. 文件保存在打印之前，保存好CAD文件，以备不时之需。

请根据以上练习题进行练习，以提高你的CAD三维建模技能。

在练习过程中，注意观察每个命令的参数设置，以及它们对模型的影响。

祝你练习愉快！。

CAD三维建模练习题一、基本操作类1. 创建一个长方体，长、宽、高分别为100mm、50mm、200mm。

2. 绘制一个球体，半径为50mm。

3. 利用拉伸命令，将一个直径为100mm的圆拉伸成高度为50mm的圆柱体。

4. 使用旋转命令，将一个边长为50mm的正方形绕X轴旋转360度，形成旋转体。

5. 通过布尔运算，将两个长方体（尺寸分别为100mm×50mm×200mm和50mm×50mm×100mm）进行求和操作。

二、曲面建模类1. 创建一个半径为100mm的圆环面。

2. 绘制一个直径为200mm的圆锥面，高度为100mm。

3. 利用放样命令，创建一个直径为100mm、高度为200mm的圆台。

4. 通过扫掠命令，将一个直径为50mm的圆沿着一条螺旋线扫掠，形成螺旋体。

三、实体建模类1. 绘制一个尺寸为200mm×150mm×100mm的长方体，并在其上表面挖一个直径为50mm的圆孔。

2. 创建一个直径为100mm、高度为200mm的圆柱体，并在圆柱体侧面挖一个矩形槽（长100mm、宽50mm）。

3. 利用布尔差集操作，将两个球体（半径分别为50mm和30mm）进行差集运算。

4. 绘制一个六面体，尺寸为100mm×100mm×100mm，并将其对角线上的四个顶点切掉，形成八面体。

5. 创建一个直径为200mm、高度为100mm的圆锥体，并在圆锥体底面中心挖一个直径为50mm的圆孔。

四、装配体建模类1. 将上述长方体（尺寸为200mm×150mm×100mm）与圆柱体（直径100mm、高度200mm）进行装配。

2. 将球体（半径50mm）与圆锥体（直径200mm、高度100mm）进行装配，使球体位于圆锥体顶部。

3. 将圆环面（半径100mm）与圆台（直径100mm、高度200mm）进行装配。

4. 将螺旋体与长方体（尺寸为100mm×50mm×200mm）进行装配。

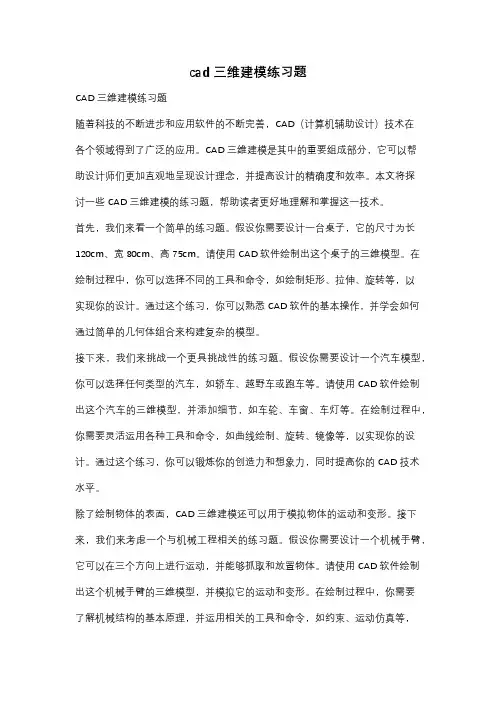

cad三维建模练习题CAD三维建模练习题随着科技的不断进步和应用软件的不断完善，CAD（计算机辅助设计）技术在各个领域得到了广泛的应用。

CAD三维建模是其中的重要组成部分，它可以帮助设计师们更加直观地呈现设计理念，并提高设计的精确度和效率。

本文将探讨一些CAD三维建模的练习题，帮助读者更好地理解和掌握这一技术。

首先，我们来看一个简单的练习题。

假设你需要设计一台桌子，它的尺寸为长120cm、宽80cm、高75cm。

请使用CAD软件绘制出这个桌子的三维模型。

在绘制过程中，你可以选择不同的工具和命令，如绘制矩形、拉伸、旋转等，以实现你的设计。

通过这个练习，你可以熟悉CAD软件的基本操作，并学会如何通过简单的几何体组合来构建复杂的模型。

接下来，我们来挑战一个更具挑战性的练习题。

假设你需要设计一个汽车模型，你可以选择任何类型的汽车，如轿车、越野车或跑车等。

请使用CAD软件绘制出这个汽车的三维模型，并添加细节，如车轮、车窗、车灯等。

在绘制过程中，你需要灵活运用各种工具和命令，如曲线绘制、旋转、镜像等，以实现你的设计。

通过这个练习，你可以锻炼你的创造力和想象力，同时提高你的CAD技术水平。

除了绘制物体的表面，CAD三维建模还可以用于模拟物体的运动和变形。

接下来，我们来考虑一个与机械工程相关的练习题。

假设你需要设计一个机械手臂，它可以在三个方向上进行运动，并能够抓取和放置物体。

请使用CAD软件绘制出这个机械手臂的三维模型，并模拟它的运动和变形。

在绘制过程中，你需要了解机械结构的基本原理，并运用相关的工具和命令，如约束、运动仿真等，以实现你的设计。

通过这个练习，你可以深入了解机械工程的基本知识，并提高你的CAD建模和仿真能力。

最后，我们来考虑一个与建筑设计相关的练习题。

假设你需要设计一座现代化的办公楼，它包括多个楼层和各种功能区域，如办公室、会议室和休息区等。

请使用CAD软件绘制出这个办公楼的三维模型，并添加细节，如窗户、楼梯和电梯等。

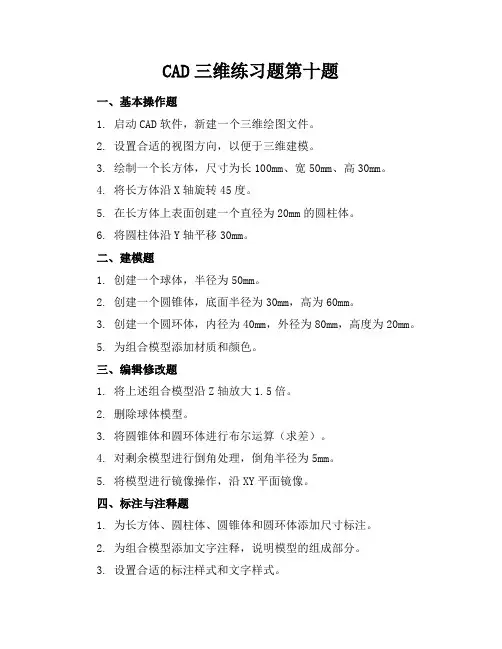

CAD三维练习题第十题一、基本操作题1. 启动CAD软件，新建一个三维绘图文件。

2. 设置合适的视图方向，以便于三维建模。

3. 绘制一个长方体，尺寸为长100mm、宽50mm、高30mm。

4. 将长方体沿X轴旋转45度。

5. 在长方体上表面创建一个直径为20mm的圆柱体。

6. 将圆柱体沿Y轴平移30mm。

二、建模题1. 创建一个球体，半径为50mm。

2. 创建一个圆锥体，底面半径为30mm，高为60mm。

3. 创建一个圆环体，内径为40mm，外径为80mm，高度为20mm。

5. 为组合模型添加材质和颜色。

三、编辑修改题1. 将上述组合模型沿Z轴放大1.5倍。

2. 删除球体模型。

3. 将圆锥体和圆环体进行布尔运算（求差）。

4. 对剩余模型进行倒角处理，倒角半径为5mm。

5. 将模型进行镜像操作，沿XY平面镜像。

四、标注与注释题1. 为长方体、圆柱体、圆锥体和圆环体添加尺寸标注。

2. 为组合模型添加文字注释，说明模型的组成部分。

3. 设置合适的标注样式和文字样式。

五、渲染与输出题1. 设置合适的渲染环境，包括灯光、背景等。

2. 对模型进行渲染，保存渲染效果。

3. 导出渲染图像，格式为JPG。

4. 将三维模型另存为STEP格式，以便于在其他软件中使用。

CAD三维练习题第十一题一、曲面建模题1. 绘制一个半径为100mm的半球面。

2. 创建一个直径为200mm的圆柱面，高度为150mm。

3. 通过拉伸和旋转操作，一个花瓣形状的曲面。

4. 利用曲面修剪工具，将花瓣曲面修剪成完整的花朵形状。

5. 创建一个扭曲的曲面，模拟水波纹效果。

二、实体转换题1. 将一个直径为50mm的圆转换成厚度为10mm的圆盘。

2. 将一条样条曲线转换成宽度为20mm的实体带。

3. 将一个正方形平面绕其一条边旋转360度，形成实体棱柱。

4. 将一个三维曲面转换成实体，并进行抽壳操作，抽壳厚度为5mm。

三、装配体题1. 创建一个简单的机械零件装配体，包括至少三个不同的零件。
