双目立体相机自标定方案的研究

《基于双目立体视觉定位和识别技术的研究》篇一一、引言随着科技的飞速发展，计算机视觉技术在许多领域中得到了广泛的应用。

其中，双目立体视觉定位和识别技术以其高精度、高效率的特点，在机器人导航、工业检测、无人驾驶等领域展现出巨大的应用潜力。

本文将围绕双目立体视觉定位和识别技术进行深入的研究和探讨。

二、双目立体视觉技术概述双目立体视觉技术是一种模拟人类双眼视觉的计算机视觉技术。

通过模拟人眼的视差感知原理，双目立体视觉技术利用两个相机从不同角度获取场景的图像信息，然后通过图像处理和算法分析，得到场景中物体的三维信息。

双目立体视觉技术主要包括相机标定、图像获取、图像预处理、特征提取、立体匹配、三维重建等步骤。

三、双目立体视觉定位技术双目立体视觉定位技术是双目立体视觉技术的核心部分，它通过计算左右相机获取的图像间的视差信息，实现场景中物体的三维定位。

具体而言，双目立体视觉定位技术首先需要对相机进行精确的标定，以获取相机的内外参数。

然后通过图像预处理和特征提取，获取场景中的特征点或特征线。

接着，利用立体匹配算法，将左右相机获取的图像进行匹配，得到视差图。

最后，根据视差信息和相机的内外参数，计算得到场景中物体的三维坐标信息。

四、双目立体视觉识别技术双目立体视觉识别技术是在定位技术的基础上，进一步对场景中的物体进行分类和识别。

通过分析物体的形状、大小、纹理等特征信息，结合机器学习、深度学习等算法，实现对物体的识别和分类。

双目立体视觉识别技术可以广泛应用于无人驾驶、机器人导航、工业检测等领域。

五、双目立体视觉技术的应用双目立体视觉技术在许多领域都得到了广泛的应用。

在无人驾驶领域，双目立体视觉技术可以实现车辆的定位和障碍物识别，提高车辆的行驶安全性和自动驾驶的准确性。

在机器人导航领域，双目立体视觉技术可以帮助机器人实现精准的路径规划和导航。

在工业检测领域，双目立体视觉技术可以实现对产品的快速检测和质量控制。

六、研究展望随着计算机视觉技术的不断发展，双目立体视觉定位和识别技术将会有更广泛的应用前景。

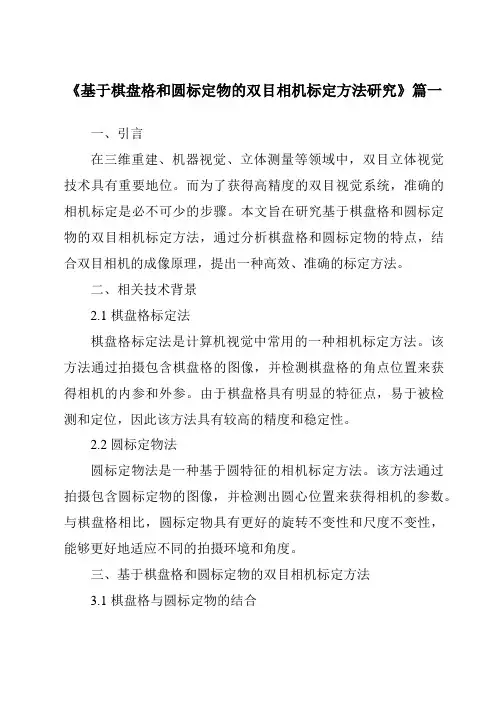

《基于棋盘格和圆标定物的双目相机标定方法研究》篇一一、引言在三维重建、机器视觉、立体测量等领域中，双目立体视觉技术具有重要地位。

而为了获得高精度的双目视觉系统，准确的相机标定是必不可少的步骤。

本文旨在研究基于棋盘格和圆标定物的双目相机标定方法，通过分析棋盘格和圆标定物的特点，结合双目相机的成像原理，提出一种高效、准确的标定方法。

二、相关技术背景2.1 棋盘格标定法棋盘格标定法是计算机视觉中常用的一种相机标定方法。

该方法通过拍摄包含棋盘格的图像，并检测棋盘格的角点位置来获得相机的内参和外参。

由于棋盘格具有明显的特征点，易于被检测和定位，因此该方法具有较高的精度和稳定性。

2.2 圆标定物法圆标定物法是一种基于圆特征的相机标定方法。

该方法通过拍摄包含圆标定物的图像，并检测出圆心位置来获得相机的参数。

与棋盘格相比，圆标定物具有更好的旋转不变性和尺度不变性，能够更好地适应不同的拍摄环境和角度。

三、基于棋盘格和圆标定物的双目相机标定方法3.1 棋盘格与圆标定物的结合本文将棋盘格和圆标定物相结合，提出一种新的双目相机标定方法。

该方法首先利用棋盘格标定法获取相机的初始参数，然后通过拍摄包含圆标定物的图像，利用圆心位置对相机参数进行进一步优化。

3.2 标定过程（1）准备阶段：制作棋盘格和圆标定物，并将其放置在双目相机的视野范围内。

（2）拍摄阶段：分别拍摄包含棋盘格和圆标定物的图像，并确保图像清晰、无畸变。

（3）角点与圆心检测：利用计算机视觉算法检测棋盘格的角点位置和圆标定物的圆心位置。

（4）参数估计：根据检测到的角点和圆心位置，利用相机成像原理和双目立体视觉技术，估计相机的内外参数。

（5）参数优化：利用非线性优化算法对相机参数进行优化，以提高标定的精度和稳定性。

四、实验与分析为了验证本文提出的基于棋盘格和圆标定物的双目相机标定方法的可行性和有效性，我们进行了大量的实验和分析。

实验结果表明，该方法能够有效地提高双目视觉系统的精度和稳定性，具有较高的实用价值。

双目相机标定原理相机标定是计算机视觉中的重要环节。

而双目相机标定是其中的一个重要分支。

在进行双目视觉处理时，需要先进行双目相机标定。

本文将围绕双目相机标定原理进行阐述。

一、什么是双目相机标定双目相机标定是指通过对左右相机的内部参数和外部参数进行测量，获得两个相机之间的姿态参数和相对距离值的过程。

通过双目相机标定，可以使双目弱点成为优势，提高测量精度。

二、双目相机标定的主要原理1.相机模型相机模型是相机标定中最重要的一部分，它定义了相机坐标系、像素坐标系、世界坐标系的关系。

其中，相机坐标系是相机内部的坐标系统，以相机光轴为z轴创建三维坐标系；像素坐标系是相机外部的坐标系统，以相机成像平面为基础形成的二维坐标系；世界坐标系是外部坐标系，用于描述物体在世界上的位置。

2.内部参数标定内部参数标定是指确定相机内部参数的值，包括焦距、主点坐标、畸变系数等。

其中，焦距代表了相机成像的能力，主点坐标代表光轴在图像平面上的交点，畸变系数代表了光线经过透镜等物质绕射后所发生的光路偏移。

内部参数标定可以通过相机标定板进行得到。

3.外部参数标定外部参数标定是指确定相机坐标系相对于另一个参考坐标系的位置和角度。

一般采用将相机标定板的物体三维坐标与图像中相应点的二维坐标进行匹配的方法来得到，然后再运用PnP问题求解方法，估算出物体点在相机坐标系下的坐标，在获得多组物体点的坐标后，即可求出相机的外参参数。

4.双目相机标定的原理基于相机模型、内部参数标定和外部参数标定，我们可以使用标定板对双目相机进行标定。

标定板上有一定规则的网格，通过对双目相机拍摄多张标定板图片，可以得到对应像素坐标和物理空间模型之间的坐标关系。

这些坐标可以被用来估算双目相机之间的位置和方向，获得双目相机的姿态参数。

三、双目相机标定的步骤1.使用标定板：首先需要在标定板上画上一些特定的图案，如黑白棋盘图案。

2.采集图像：然后需要使用双目相机拍摄多张标定板图像。

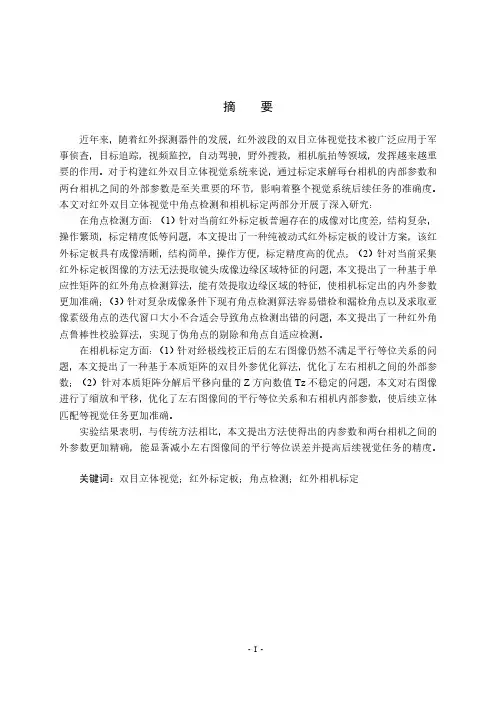

intrinsic and extrinsic parameters of infrared binocular camera more accurate; (3) Aiming at the
problem that some wrong corners and pseudo-corners detected by current corner detection
feature of the edge area of lens, this paper proposes an infrared corner detection algorithm based
on homography matrix, which can effectively extract the feature of edge area and make the
The contributions in corner detection are as follows: (1) Aiming at the problems of poor
imaging contrast, complex structure, cumbersome operation, low calibration accuracy and other
The contributions in camera calibration are as follows: (1) Aiming at the problem that the
corresponding points of left and right images still cannot meet the parallel equivalence
algorithms under complex imaging conditions and the problem that unsuitable size of the

双目视觉摄像机的参数标定参考坐标系介绍重磅干货，第一时间送达本文转自 | 新机器视觉焊接机器人视觉的基本任务就是从双目摄像机获得的二维图像中恢复物体的三维空间信息，从而能够识别目标物体，进行生产作业。

空间中物体与其在成像平面形成的二维图像的相互关系由摄像机的内外参数决定，内部参数是由摄像机本身的类型决定的，主要是由摄像机感光元件和光学特性决定;外部参数是由建立的摄像机坐标系与基坐标系之间的相对位置关系决定。

摄像机标定方法主要有两种:传统的双目视觉摄像机标定和摄像机自标定的方法。

传统的双目视觉摄像机标定方法主要利用尺寸、大小、形状己知的标定模板，通过左右摄像机采集到的图像与空间标定模板之间的位置变换计算出摄像机的内外参数。

而自标定方法仅仅依靠摄像机采集的二维图像信息就可以确定摄像机的参数，但是必须使用运动序列的图像，标定难度较大。

本章主要对传统的双目视觉摄像机标定方法进行了研究。

参考坐标系介绍为了描述双目焊接机器人立体视觉，需要建立以下五种坐标系即像素坐标系、图像坐标系、摄像机坐标系、基坐标系以及机器人末端坐标系，同时还需要计算各坐标系之间的转换关系，才能实现对目标物体的测量、定位、建模等一系列工作。

(1)像素坐标系CCD摄像机将采集到的数字图像信息以数组的形式记录下来，数组中的元素代表像素，元素的大小为像素点的灰度值，拍摄图像时使用的分辨率(如1600 X1200)为数组的范围，像素坐标系OoUV定义如图3.1所示，Oo为像素坐标系的坐标原点，U轴和V轴表示像素点在像素坐标系中的行数和列数，坐标都是以元素为单位。

(2)图像坐标系由于像素坐标系中表示的元素都是以像素为单位，而在实际的视觉系统应用中需要以物理单位(如毫米)来描述目标位置，因此需要建立一个新的坐标系即图像坐标系。

图像坐标系O1XY如图3.1所示，设O1为摄像机光轴与成像平面的交点，定义O1为图像坐标系原点，一般情况下O1点在图像的中心位置，但是摄像机在制造过程中由于制造工艺等原因可能会产生一定的偏离。

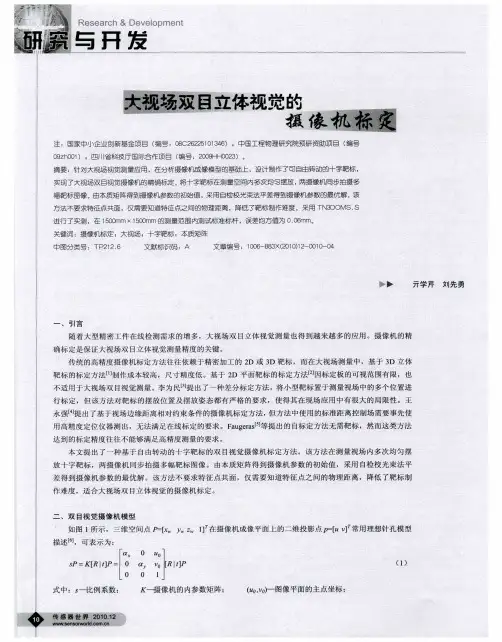

摘要 ：针对大视场视觉测量应用 ，在分析 摄像 机成像模型的基础上 ， 计制作了可自由转动的十字靶 标， 设
实现 了大视场双目视觉摄像机的精确标 定。将十字靶标在测 量空间内多次均匀摆放 ，两摄像 机同步拍摄多 幅靶标 图像 。由本质矩阵得到摄像机参数 的初 始值 ， 采用 自检校光束法平差得到摄 像机 参数的最优解 。该
Ｉ
０ “Ｉ ０
Ｋ Ｉ ＝０ ［ｆ Ｊ Ｒ】 １ Ｐ
０ ０ １ Ｉ
Ｉｌ 【ｆ Ｒ】 尸
（ＯＶ） 图像平面 的主点坐标 ； １，Ｏ ｌ 一
（ １
式中： － ｔｆ Ａ＃ ： －Ｌ ｗ ￣ ； Ｊ
—摄像 机的 内参数矩 阵；
◆
懿
箍 Ｄｅｖｅｌ ｏｐｍ ｅｎｔ
作难度，适合大视场双 目立 体视觉的摄像机标 定。
：
如 图 １ 示 ，三 维 空 间 点 Ｐ ［ Ｙ １ｒ 摄 像 机 成像 平 面 上 的 二 维 投 影 点 ｐ ［ ］ 常 用 理 想 针 孔 模 型 所 － ＝ｘ ｚ ］在 一 ”ｖＴ
描述【Ｉ可表示为 ： ６ 】
ｊ
＝
用方便性 。
２ 、求 解 本 质 矩 阵
双 目立 体 视 觉 中摄 像 机 一 般 使 用 工 业 相 机 ，故 使 用 摄 相 机 的 出 厂 参 数 作 为 摄 相 机 的 内参 数 初 始 值 。利 用 本 质 矩 阵 获
圈
码 记 作为 点 每 特 标 点 标定 ， 个 征点
的编码均不 同。该标定方法不要求
特 占其 而 ．佃 需 季 知 亍 首特 占
卜 字
ｄ 、ａ 一分 别 为 图像 在 “轴 、 ｖ 的焦 距 参 数 ； 轴 Ｒ、 ｔ～ 从 世 界坐 标 系 到 摄 像 机 坐 标 系 的 旋转 矩 阵 和 平 移 向量 ， 构成 了摄 像机 的 外 参 数 。 针 孔 线 性模 型 虽 比较 简 单 ，但 不 能 准 确 地 反 映 实 际 的 成 像 几何 关系 。在实 际 中，摄像 机 的镜头 都是存 在畸 变 的，

《基于双目立体视觉定位和识别技术的研究》篇一一、引言随着科技的飞速发展，计算机视觉技术在众多领域中得到了广泛的应用。

其中，双目立体视觉定位和识别技术以其高精度、高效率的特点，在机器人导航、无人驾驶、三维重建等领域中发挥着越来越重要的作用。

本文旨在研究基于双目立体视觉的定位和识别技术，分析其原理、方法及在各领域的应用，以期为相关研究提供参考。

二、双目立体视觉原理双目立体视觉技术基于人类双眼的视觉原理，通过两个相机从不同角度获取物体的图像信息，然后利用图像处理技术对两幅图像进行匹配、计算，从而得到物体的三维空间信息。

该技术主要包括相机标定、图像预处理、特征提取与匹配、三维重建等步骤。

三、双目立体视觉定位技术双目立体视觉定位技术是利用双目相机获取的图像信息，通过图像处理算法对物体进行定位。

该技术主要包括以下步骤：1. 相机标定：确定相机内参和外参，包括相机的焦距、光心位置、畸变系数等。

2. 图像预处理：对两幅图像进行去噪、平滑等处理，以便更好地提取特征。

3. 特征提取与匹配：利用特征提取算法（如SIFT、SURF等）提取两幅图像中的特征点，并通过匹配算法（如暴力匹配、FLANN匹配等）找到对应的特征点。

4. 三维定位：根据匹配的特征点，利用三角测量法等算法计算物体的三维空间坐标。

四、双目立体视觉识别技术双目立体视觉识别技术是在定位技术的基础上，进一步对物体进行分类、识别。

该技术主要包括以下步骤：1. 特征描述与分类：根据提取的特征点，建立物体的特征描述符，并通过分类器（如支持向量机、神经网络等）进行分类。

2. 模式识别：利用机器学习等技术对物体进行识别，包括目标检测、语义分割等。

3. 深度学习应用：利用深度学习算法（如卷积神经网络等）对物体进行更精确的识别和分类。

五、应用领域双目立体视觉定位和识别技术在众多领域中得到了广泛的应用，主要包括以下几个方面：1. 机器人导航与无人驾驶：通过双目相机获取周围环境的信息，实现机器人的自主导航和无人驾驶。

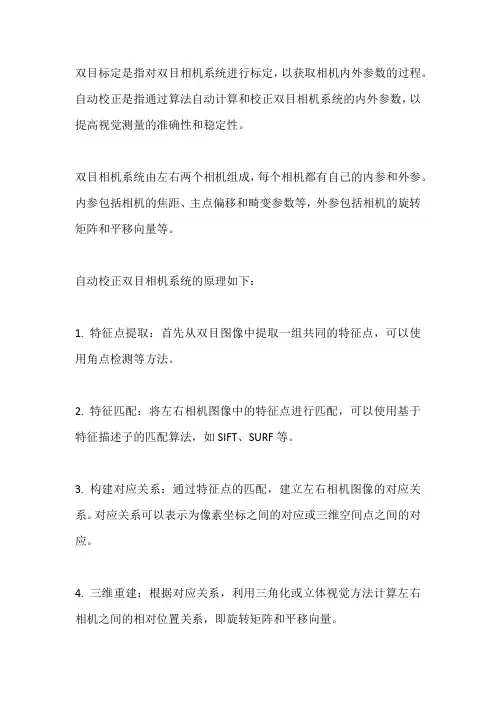

双目标定是指对双目相机系统进行标定，以获取相机内外参数的过程。

自动校正是指通过算法自动计算和校正双目相机系统的内外参数，以提高视觉测量的准确性和稳定性。

双目相机系统由左右两个相机组成，每个相机都有自己的内参和外参。

内参包括相机的焦距、主点偏移和畸变参数等，外参包括相机的旋转矩阵和平移向量等。

自动校正双目相机系统的原理如下：
1. 特征点提取：首先从双目图像中提取一组共同的特征点，可以使用角点检测等方法。

2. 特征匹配：将左右相机图像中的特征点进行匹配，可以使用基于特征描述子的匹配算法，如SIFT、SURF等。

3. 构建对应关系：通过特征点的匹配，建立左右相机图像的对应关系。

对应关系可以表示为像素坐标之间的对应或三维空间点之间的对应。

4. 三维重建：根据对应关系，利用三角化或立体视觉方法计算左右相机之间的相对位置关系，即旋转矩阵和平移向量。

5. 内外参数计算：利用三维重建结果，通过最小化重投影误差的方法，计算相机的内参和外参。

具体方法可以使用非线性优化算法，如Levenberg-Marquardt算法等。

6. 参数校正：根据计算得到的相机内外参数，对双目图像进行畸变校正和立体校正，以消除畸变和对齐左右相机的视点。

通过以上步骤，可以自动计算和校正双目相机系统的内外参数，从而提高双目视觉测量的准确性和稳定性。

需要注意的是，自动校正双目相机系统的精度和稳定性受到特征提取和匹配的影响，因此在实际应用中需要选择合适的特征提取和匹配算法，并对其进行优化和调试。

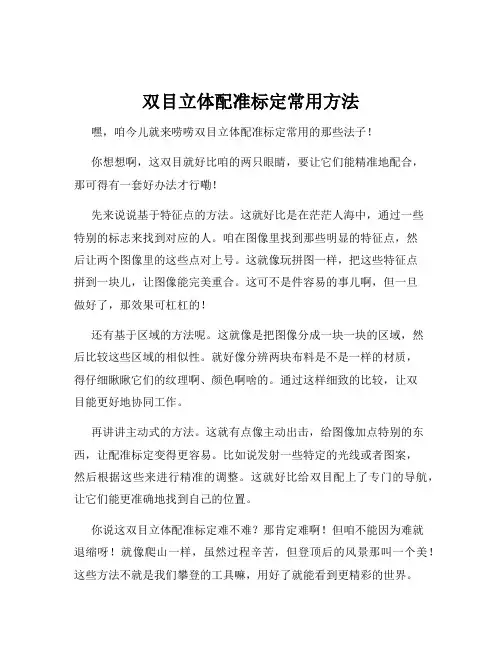

双目立体配准标定常用方法嘿，咱今儿就来唠唠双目立体配准标定常用的那些法子！你想想啊，这双目就好比咱的两只眼睛，要让它们能精准地配合，那可得有一套好办法才行嘞！先来说说基于特征点的方法。

这就好比是在茫茫人海中，通过一些特别的标志来找到对应的人。

咱在图像里找到那些明显的特征点，然后让两个图像里的这些点对上号。

这就像玩拼图一样，把这些特征点拼到一块儿，让图像能完美重合。

这可不是件容易的事儿啊，但一旦做好了，那效果可杠杠的！还有基于区域的方法呢。

这就像是把图像分成一块一块的区域，然后比较这些区域的相似性。

就好像分辨两块布料是不是一样的材质，得仔细瞅瞅它们的纹理啊、颜色啊啥的。

通过这样细致的比较，让双目能更好地协同工作。

再讲讲主动式的方法。

这就有点像主动出击，给图像加点特别的东西，让配准标定变得更容易。

比如说发射一些特定的光线或者图案，然后根据这些来进行精准的调整。

这就好比给双目配上了专门的导航，让它们能更准确地找到自己的位置。

你说这双目立体配准标定难不难？那肯定难啊！但咱不能因为难就退缩呀！就像爬山一样，虽然过程辛苦，但登顶后的风景那叫一个美！这些方法不就是我们攀登的工具嘛，用好了就能看到更精彩的世界。

咱再回过头想想，要是没有这些方法，那双目立体成像不就乱套啦？啥都看不清，那多糟糕呀！所以说呀，这些常用方法可真是太重要啦！它们就像是一双双神奇的手，把双目立体配准标定这件事儿变得有条有理。

咱生活中好多地方都得用到双目立体配准标定呢，像机器人导航啦，三维重建啦，这些都离不开它。

那这些方法不就成了幕后的大功臣嘛！所以啊，咱可得好好研究研究这些方法，让它们发挥出最大的作用。

可别小瞧了它们，它们虽然看起来不起眼，但真的是能解决大问题嘞！咱得像珍惜宝贝一样对待它们，让它们为我们的生活带来更多的便利和惊喜！咋样，现在是不是对双目立体配准标定常用方法有了更深的认识啦？。

双目相机标定方法
双目相机标定方法
双目相机标定方法
双目相机标定是指通过对左右两个相机的参数进行精确的测量，从而实现双目相机的立体成像。

该技术被广泛应用于机器视觉、自动驾驶、虚拟现实等领域。

双目相机标定的基本步骤如下：
1. 采集图像对：在标定时，需要采集一组左右两个相机拍摄同一个场景的图像对。

这些图像对需要保证场景中的物体在两个图像中的位置是一致的。

2. 提取角点：通过使用角点检测算法，可以从图像中识别出一些显著的特征点。

这些特征点可以用于后续的相机参数计算。

3. 计算相机内参：通过对角点进行分析，可以计算出相机的内参矩阵。

内参矩阵包括了相机的焦距、主点等参数。

4. 计算相机外参：在得到相机内参后，需要通过三维重建等方法，计算出相机的外参矩阵。

外参矩阵包括了相机的位置、姿态等信息。

5. 验证标定结果：在完成标定后，需要进行一系列的验证步骤，以确保标定结果的准确性和可靠性。

总之，双目相机标定是一项复杂的任务，需要依靠精确的算法和高质量的图像数据。

通过正确地执行标定步骤，可以获得高精度的相机参数，为后续的立体视觉任务打下坚实的基础。

- 1 -。

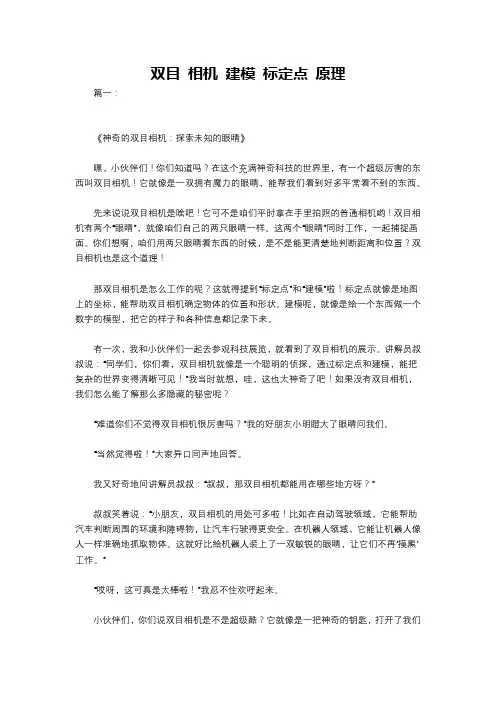

双目相机建模标定点原理篇一：《神奇的双目相机：探索未知的眼睛》嘿，小伙伴们！你们知道吗？在这个充满神奇科技的世界里，有一个超级厉害的东西叫双目相机！它就像是一双拥有魔力的眼睛，能帮我们看到好多平常看不到的东西。

先来说说双目相机是啥吧！它可不是咱们平时拿在手里拍照的普通相机哟！双目相机有两个“眼睛”，就像咱们自己的两只眼睛一样。

这两个“眼睛”同时工作，一起捕捉画面。

你们想啊，咱们用两只眼睛看东西的时候，是不是能更清楚地判断距离和位置？双目相机也是这个道理！那双目相机是怎么工作的呢？这就得提到“标定点”和“建模”啦！标定点就像是地图上的坐标，能帮助双目相机确定物体的位置和形状。

建模呢，就像是给一个东西做一个数字的模型，把它的样子和各种信息都记录下来。

有一次，我和小伙伴们一起去参观科技展览，就看到了双目相机的展示。

讲解员叔叔说：“同学们，你们看，双目相机就像是一个聪明的侦探，通过标定点和建模，能把复杂的世界变得清晰可见！”我当时就想，哇，这也太神奇了吧！如果没有双目相机，我们怎么能了解那么多隐藏的秘密呢？“难道你们不觉得双目相机很厉害吗？”我的好朋友小明瞪大了眼睛问我们。

“当然觉得啦！”大家异口同声地回答。

我又好奇地问讲解员叔叔：“叔叔，那双目相机都能用在哪些地方呀？”叔叔笑着说：“小朋友，双目相机的用处可多啦！比如在自动驾驶领域，它能帮助汽车判断周围的环境和障碍物，让汽车行驶得更安全。

在机器人领域，它能让机器人像人一样准确地抓取物体。

这就好比给机器人装上了一双敏锐的眼睛，让它们不再‘摸黑’工作。

”“哎呀，这可真是太棒啦！”我忍不住欢呼起来。

小伙伴们，你们说双目相机是不是超级酷？它就像是一把神奇的钥匙，打开了我们探索未知世界的大门。

它让我们看到了那些原本隐藏在黑暗中的秘密，让我们的生活变得更加精彩和便捷。

我觉得呀，科技的发展真是太不可思议了！未来，双目相机肯定还会有更多更厉害的用途，说不定还能帮我们实现更多的梦想呢！篇二：《神奇的双目相机原理大揭秘》嘿，小伙伴们！你们知道吗？在这个充满科技魔法的世界里，有一个超级厉害的东西叫做双目相机！这玩意儿可神奇啦，就像给我们的眼睛装上了超级大脑！有一天，在学校的科技课上，老师拿出了一台双目相机。

双目摄像头标定方法摄像头标定是计算机视觉领域中的重要步骤，它用于确定摄像头的内外参数，以便将图像坐标转换为世界坐标。

双目摄像头标定是指对双目摄像头进行内外参数的标定，以实现双目立体视觉的应用。

本文将介绍一种常用的双目摄像头标定方法。

1. 准备工作在进行双目摄像头标定之前，需要准备一些必要的工具和设备。

首先，你需要一对双目摄像头，确保两个摄像头之间的距离固定不变。

其次，你需要一个标定板，可以是黑白棋盘格或者其他图案。

最后，你需要一台计算机和相应的图像处理软件。

2. 标定板的选择标定板是进行双目摄像头标定的关键，不同的标定板对标定结果有一定的影响。

常见的选择是黑白棋盘格，因为其具有明显的边缘和角点，便于提取和匹配。

标定板的大小应该适中，既能够容纳足够的角点，又能够放置在摄像头视野范围内。

3. 角点提取将标定板放置在摄像头的视野范围内，保持标定板平整且不发生形变。

通过摄像头采集一系列图像，然后使用图像处理软件提取标定板上的角点。

角点提取的目的是为了后续的角点匹配和计算。

4. 角点匹配将左右两个摄像头采集到的图像进行角点匹配，找出对应的角点对。

这可以通过计算角点之间的距离和角度来实现。

由于双目摄像头具有一定的视差，因此在角点匹配时需要考虑到视差的影响。

5. 内参数标定内参数标定是指确定摄像头的焦距、主点和畸变参数。

通过采集一系列的图像，可以使用相机标定的方法来计算这些参数。

其中，最常用的方法是张正友标定法。

该方法利用了标定板上的角点信息，通过最小二乘法求解摄像头的内参数。

6. 外参数标定外参数标定是指确定摄像头的位置和姿态参数。

通过采集一系列的图像，可以使用立体视觉的方法来计算这些参数。

其中，最常用的方法是立体标定法。

该方法通过匹配左右摄像头的特征点，计算摄像头之间的位移和旋转关系，从而得到摄像头的外参数。

7. 标定结果评估在完成双目摄像头的标定之后，需要对标定结果进行评估。

评估的方法可以是重投影误差，即将世界坐标转换为图像坐标并与标定结果进行比较。

双目立体视觉分步标定及精度分析双目立体视觉是指通过两个摄像头同时观察同一场景，并通过计算机算法将两个图像进行匹配，从而获取场景的三维信息。

在双目立体视觉中，相机的标定是非常重要的一步，它可以确定相机内外参数，从而实现像素坐标和真实物理坐标之间的转换。

双目立体视觉的标定一般分为两个步骤：相机标定和立体标定。

首先进行相机标定，目的是获取每个相机单独的内外参数。

这个过程中通常使用的是已知尺寸的标定板，通过拍摄一系列不同位置下的标定板图像，计算出相机的内外参数。

获取到每个相机的内外参数之后，就可以进行立体标定了。

立体标定是指将相机的内外参数结合起来，计算出两个摄像头之间的几何关系。

在立体标定中最常用的方法是使用三维世界点与其在两个图像中的对应点，通过三角测量的方法计算出立体相机的关键参数，如基线长度和视差-距离关系。

通过这些参数，可以实现像素坐标和真实三维坐标之间的转换。

在完成双目立体视觉的标定之后，需要对其精度进行分析。

精度分析是评估立体视觉系统的重要步骤，它可以确定系统的测量误差和精度。

在精度分析中，常用的指标有重投影误差、视差图像中的一致性、点云的稠密度等。

重投影误差是通过将立体标定求得的摄像头参数应用到新的图像上，计算重投影点与实际点之间的误差。

重投影误差越小，表示摄像头参数越准确，测量精度越高。

视差图像中的一致性是指在视差图像中，邻近像素点的视差值应保持一致。

如果在同一平面上的相同物体的视差值不一致，说明系统存在误差。

点云的稠密度是通过将立体标定求得的摄像头参数应用到图像上，计算出场景的三维点云分布情况。

点云的稠密度越高，表示系统对场景的三维信息获取越准确。

总之，双目立体视觉的分步标定及精度分析是实现精确测量和三维重建的关键步骤。

通过准确标定摄像头，并对精度进行分析，可以确保双目立体视觉系统的测量精度和稳定性，为后续的应用提供可靠的数据支持。

双目立体视觉SLAM研究双目立体视觉SLAM（Simultaneous Localization and Mapping）是一种使用双目摄像头进行地图构建和定位的方法。

通过分析双目摄像头获取的图像以及其之间的视差信息，可以在未知环境中同时进行地图构建和机器人自身的定位。

双目立体视觉SLAM已经在机器人导航和智能车辆等领域展示出了很大的潜力，并在其中取得了很大的成功。

双目摄像头由两个摄像头组成，分别被放置在机器人的两侧。

这样做的好处是可以获取不同视角的图像，并基于两图像之间的视差信息来计算物体的深度信息。

通过物体的深度信息，可以推算出物体在空间中的位置。

双目立体视觉SLAM利用这些信息来构建三维地图，并同时对机器人的位置进行定位。

在进行双目立体视觉SLAM之前，首先需要进行摄像头的标定。

标定过程通常包括获取摄像头的内外参数以及相对位姿。

内参数包括焦距、主点位置、畸变系数等，而外参数则包括摄像头之间的相对位置和姿态信息。

标定完成后，就可以开始进行地图构建和定位。

地图构建是双目立体视觉SLAM的核心任务之一、通过分析双目图像对中的像素位移，可以计算出场景中物体的深度信息。

通过对多个图像对的深度信息进行融合，可以得到一个相对准确的三维地图。

地图构建通常使用一些特征点或者特征描述子来实现，例如SIFT、ORB等。

这些算法能够在不同图像之间找到相匹配的特征点，从而计算出视差信息。

在地图构建的同时，双目立体视觉SLAM还需要对机器人的位置进行定位。

定位过程与地图构建是相辅相成的。

通过分析机器人当前图像对与地图中已知特征点的相匹配程度，可以估计机器人当前的位置。

机器人的姿态信息也会受到图像对中相对位置的影响。

因此，双目立体视觉SLAM 通常是一个迭代的过程，不断更新地图和机器人的位置。

双目立体视觉SLAM面临一些困难和挑战。

首先，双目摄像头在使用过程中可能会出现在姿态变化、畸变、遮挡等问题，这些问题会对地图构建和定位的准确性产生影响。

双目视觉传输系统摄像机标定与立体匹配引言双目视觉传输系统是一种模拟人类双眼视觉的技术，在计算机视觉领域有着广泛的应用。

它利用两个相机同时捕获场景的图像，并通过摄像机的标定和立体匹配技术，计算出场景中物体的三维信息。

本文将介绍双目视觉传输系统中摄像机标定和立体匹配的原理和方法。

摄像机标定摄像机标定是双目视觉传输系统中的第一步，它的目的是确定两个相机的内外参数。

内参数包括相机的焦距、主点坐标和畸变参数等，外参数包括相机的位置和姿态。

标定的过程主要包括以下几个步骤：1.收集标定板图像：将一块已知尺寸的标定板放置在场景中，通过相机捕获多幅不同角度的标定板图像。

2.检测标定板角点：利用图像处理算法，在每张标定板图片中检测到标定板的角点，并记录角点的像素坐标。

3.求解相机内参数：根据标定板的实际尺寸和像素坐标，利用相机标定的数学模型，计算出相机的内参数。

4.求解相机外参数：利用已知的标定板特征点的三维坐标和对应的像素坐标，使用立体几何的方法求解相机的外参数。

立体匹配摄像机标定完成后，接下来是利用双目图像进行立体匹配，即找到两幅图像中对应的像素点。

立体匹配的目的是计算出两幅图像中每个像素点的视差，从而得到物体的三维坐标。

立体匹配的过程包括以下几个步骤：1.计算代价函数：为了找到两幅图像中对应的像素点，需要计算一个代价函数，代价函数衡量了两个像素点之间的相似度。

常用的代价函数包括视差差、灰度差等。

2.代价聚合：在代价函数计算完成后，需要对代价函数进行聚合，以得到一张视差图。

聚合的方法包括局部视差传播、全局视差优化等。

3.视差滤波：由于立体匹配过程中可能会产生误匹配的点，需要对视差图进行滤波。

常用的滤波方法包括中值滤波、高斯滤波等。

4.视差转换：最后，将视差图转换为深度图，得到物体的三维坐标。

应用领域双目视觉传输系统在机器人导航、三维重建、虚拟现实等领域有着广泛的应用。

在机器人导航方面，双目视觉传输系统可以实时地获取环境的深度信息，帮助机器人进行路径规划和障碍物避免。

- 1 -高 新 技 术0 引言近年来，随着计算机性能的不断提高和图像处理技术的不断突破，计算机视觉技术在健康医疗、智能监控、机器人以及无人驾驶等诸多领域得到了广泛的应用。

在计算机视觉研究领域，双目立体视觉是一项非常重要的研究内容，其利用双目摄像机模仿人眼，基于视差理论实现三维测距与定位。

目前，双目立体视觉得到了世界各国研究机构的全力投入与支持，在理论以及实践应用方面取得了不错的成果。

例如，微软公司与美国华盛顿大学联合研发了一套基于立体视觉技术的道路导航探测系统，该探测系统成功地应用于复杂火星环境下的火星探测车“探测者号”的视觉导航。

美国麻省理工学院将双目立体视觉与雷达系统融合，并巧妙地将其应用于道路交通领域。

浙江大学开发出一种番茄采摘机器人，其使用双目立体视觉技术有效地解决对遮挡番茄以及成簇番茄的识别和三维定位[1]。

哈尔滨工业大学提出异构双目视觉系统，并将其成功应用到了足球机器人的导航系统中[2]，这是一种结合了固定摄像机和可旋转摄像机的异构双目模型，实现了在无传感器工作的环境下保持基础导航的功能。

对双目摄像机进行标定与校正是研究立体视觉的前提，其标定方法和立体校正方法对立体视觉系统的研究有非常重要的作用。

1 双目摄像机标定及立体校正双目视觉的基本原理是借助2个视点观察同一景象来获取在不同视角下的感知图像，然后利用三角测量原理计算图像像素间的视差，进而重建其三维空间信息。

该过程类似于人类视觉的立体感知过程。

一个完整的双目立体视觉系统可以分为数字图像采集、相机标定、图像立体校正、立体匹配以及三维重建等。

图1展示了理想状态下双目平行的立体视觉三维模型。

如图1所示，在理想状态下，光学参数完全相同的左、右2台摄像机都满足线性成像模型，并且处在同一高度，左右光轴相互平行。

左摄像机的坐标系为O l -x l y l z l ，其对应的物理坐标系为O l -x l y l ，其中x l 、y l 分别与左摄像机成像平面的竖直、水平方向垂直，O l 为光轴与左摄像机成像平面的交点；右摄像机的坐标系为O r -x r y r z r ，其对应的物理坐标系为O r -x r y r ，其中x r 、y r 分别与右摄像机成像平面的竖直、水平方向垂直，O r 为光轴与右摄像机成像平面的交点。

一文详解双目相机标定理论01 前言双目相机标定，从广义上讲，其实它包含两个部分内容：两台相机各自误差的标定（单目标定）两台相机之间相互位置的标定（狭义，双目标定）在这里我们所说的双目标定是狭义的，讲解理论的时候仅指两台相机之间相互位置的标定，在代码实践的时候，我们才说完整的双目标定。

首先来思考一个问题：为什么要进行双目标定？这是因为在许多三维重建算法中，我们都要知道两台相机之间的相对位置关系，这样才能进行距离计算。

双目标定前后，双目模型对比如下图所示：图 1 标定模型[1]其中：基线：两个光心的连线称为基线；极平面：物点（空间点M）与两个光心的连线构成的平面称为极平面； 极线：极平面与成像平面的交线极点：极线的一端，基线与像平面的交点像点：极线的一端，光心与物点连线与像平面的交点；可以看出：校正前，相机的光心不是相互平行的校正后，极点在无穷远处，两个相机的光轴平行，像点在左右图像上的高度一致标定+校正后图片：图1 立体校正后左右相机图像发生一定扭曲 [2]这样的好处是：比如后续的立体匹配时，只需在同一行上搜索左右像平面的匹配点即可，能使效率大大提高。

注：可以看出来，最重要的，我们要知道右相机相对于左相机的位姿关系，那我们才可以做校正！02 单目理论回顾先来回顾下单目标定理论，理想的单目相机模型可以简化为（图片来自于[1]）：而四大坐标系，包括世界坐标系、相机坐标系、图像坐标系、像素坐标系，它们之间的转换关系如下：最终，从理想的相机模型，从世界坐标系到像素坐标系的转换关系：但由于制造原因，使得成像过程（从相机坐标系到图像坐标系转换过程中）存在着畸变，主要有两类，径向畸变和切向畸变，它们可以通过以下公式进行修正：03 双目标定公式推导图3 标定模型[2]记：另外，右相机主点相对于左相机主点，显然还有：代入上式，因为拍摄了多张图片，利用最小二乘法，也可以是奇异值分解（数学的部分比较复杂，在这里忽略），总而言之，最小化误差，即可得到我们最佳估计的 矩阵，有了这两个矩阵，我们做个旋转、平移就可以了。
