双目相机测量物体长宽高信息方法双目相机测量物体长宽高信息的方法是一种常用的计算机视觉技术，可以实现对三维物体的精确测量。
下面将介绍双目相机测量物体长宽高信息的原理、步骤和应用。
1.双目相机测量原理双目相机是指由两个摄像头组成的成像系统，模拟了人眼的视觉感知机制。
通过左右眼看到的不同视角，可以获取到三维物体的深度信息。
利用双目视觉测量方法，可以计算出物体的长、宽和高等几何尺寸。
2.双目相机测量步骤（1）相机标定：在进行测量之前，需要先对双目相机进行标定。
相机标定是通过拍摄一组已知尺寸的校准板图像，利用相机内参和外参的确定来建立相机的坐标系和世界坐标系之间的关系。
（2）图像获取：在标定完成后，需要拍摄待测物体的左右视角图像。
通过两个摄像头同时拍摄同一物体的不同视角，形成左右图像对。
（3）图像匹配：采用特征点匹配的算法，对左右图像进行匹配，找出对应的特征点。
常用的特征点匹配算法有SIFT、SURF等。
（4）三维重建：通过匹配得到的特征点对，可以计算出左右图像之间的对应关系，进而确定物体在三维空间中的位置。
根据三角测量原理和相机标定参数，可以得到每个特征点的三维坐标。
（5）尺寸测量：在得到物体的三维坐标后，可以通过计算两个特征点之间的距离，来确定物体的长、宽和高等尺寸信息。
3.双目相机测量应用双目相机测量方法可以广泛应用于工业领域和机器人领域：（1）3D视觉检测：双目相机能够提供高精度的三维尺寸数据，可以在无人机、智能手机、电视等产品的生产过程中进行3D视觉检测，实现自动化检测目标的尺寸精度，提高生产效率。
（2）物流仓储：双目相机可以用于快速测量物体尺寸，可以应用于物流仓储行业中的自动分类、计量等环节，提高物流效率。
（3）机器人导航：双目相机可以提供环境的三维深度信息，可以用于机器人的自主导航和障碍物避障，提高机器人的智能化程度和安全性。
总结：双目相机测量物体长宽高信息的方法通过利用左右视觉图像的深度差异，以及相机标定提供的几何参数，可以实现对物体的精确测量。
双目立体相机自标定方案的研究一、双目立体相机自标定原理双目视觉是通过两个摄像机从不同的角度拍摄同一物体，根据两幅图像重构出物体。
双目立体视觉技术首先根据已知信息计算出世界坐标系和图像坐标系的转换关系，即世界坐标系和图像坐标系的透视投影矩阵，将两幅图像上对应空间同一点的像点匹配起来，建立对应点的世界坐标和图像坐标的转换关系方程，通过求解方程的最小二乘解获取空间点的世界坐标系，实现二维图像到三维图像的重构。
重构的关键问题是找出世界坐标系和图像坐标系的转换关系--透视投影矩阵。
透视投影矩阵包含了图像坐标系和相机坐标系的转换关系，即相机的内参（主要是相机在两坐标轴上的焦距和相机的倾斜角度），以及相机坐标系和世界坐标系的转换关系，即相机的外参（主要是相机坐标系和世界坐标系的平移、旋转量）。
相机标定的过程就是确定相机内参和相机外参的过程。
相机自标定是指不需要标定块，仅仅通过图象点之间的对应关系对相机进行标定的过程。
相机自标定技术不需要计算出相机的每一项参数，但需要求出这些参数联系后生成的矩阵。
二、怎样提高摄像机自标定精确度？方法一、.提高估算基本矩阵F传统的相机自标定采用的是kruppa方程，一组图像可以得到两个kruppa方程，在已知3对图像的条件下，就可以算出所有的内参数。
在实际应用中，由于求极点具有不稳定性，所以采取基本矩阵F分解的方法来计算。
通过矩阵的分解求出两相机的投射投影矩阵，进而实现三维重构。
由于在获取图像过程中存在摄像头的畸变，环境干扰等因素，对图像会造成非线性变化，采用最初提出的线性模型计算 f 会产生误差。
非线性的基本矩阵估计方法得到提出。
近年来非线性矩阵的新发展是通过概率模型降低噪声以提高估算基本矩阵的精度。
方法二、分层逐步标定法。
该方法首先对图像做射影重建，再通过绝对二次曲线施加约束，定出仿射参数和摄像机参数。
由于它较其他方法具有较好的鲁棒性，所以能提高自标定的精度。
方法三、利用多幅图像之间的直线对应关系的标定法。
机器人手眼标定技术中双目相机的实现方案机器人手眼标定技术中双目相机的实现方案双目相机是机器人视觉系统中重要的技术之一，能够模拟人类双眼视觉，实现深度感知和环境感知。
它主要通过利用两个摄像头同时拍摄同一场景，通过计算两个摄像头之间的视差，来推断物体的距离和位置信息。
下面将按照步骤来介绍双目相机的实现方案。
第一步：相机选择在开始实施双目相机的项目之前，我们需要选择合适的相机作为基础设备。
首先，需要选择两个相机模组，这两个相机模组应具备高分辨率、高帧率和高灵敏度等特性，以确保获取清晰的图像。
其次，需要选择可以与相机模组无缝配合的硬件平台，例如嵌入式系统或者计算机。
第二步：相机标定相机标定是双目相机的重要环节，它确定了两个摄像头之间的内外参数，以及相机与机器人坐标系之间的变换关系。
为了完成相机标定，需要使用一个标定板，该标定板上印有一系列具有已知几何关系的特征点。
在拍摄标定板时，需要保证两个相机的视野都能够同时看到标定板，并且标定板在不同位置和姿态下都能够被拍摄到。
通过对拍摄到的图像进行处理和计算，可以得到相机的内外参数，并实现相机与机器人坐标系之间的标定。
第三步：图像采集与预处理在双目相机中，两个相机同时获取图像，并将图像传输到计算机或者嵌入式系统进行处理。
在图像采集之前，需要对相机进行初始化和配置，包括设置图像分辨率、帧率和曝光时间等参数，以及进行图像校正和畸变矫正。
在图像预处理中，可以对图像进行去噪、滤波、直方图均衡化等操作，以提高图像质量和辨识度。
第四步：视差计算与深度感知通过对两个相机拍摄到的图像进行匹配，可以得到左右两个相机之间的视差。
视差是指同一物体在两个相机图像中的特征点之间的水平位移量。
通过对视差进行计算和分析，可以推断物体的距离和位置信息。
在视差计算中，常用的算法包括基于区域的匹配算法、基于特征点的匹配算法和基于深度学习的匹配算法等。
第五步：三维重建与环境感知通过对左右两个相机之间的视差信息进行处理和分析，可以得到场景中物体的三维形状和结构。
双目视觉的标定流程主要包括以下几个步骤：
1. 准备标定板：选择一个具有明显特征的标定板，如具有方格或圆点的图案。
确保标定板的表面平坦且坚固，以便能够准确地检测其特征。
2. 拍摄标定图像：使用双目视觉系统拍摄标定板的图像。
确保从不同的角度和位置拍摄多张标定图像，以便能够充分覆盖视场范围。
3. 特征检测：对拍摄的每张标定图像进行特征检测，提取出标定板上的特征点。
这可以通过使用计算机视觉算法实现，例如使用SIFT、SURF或ORB等算法。
4. 相机参数设定：在双目视觉系统中设定相机的参数，包括内参和外参。
内参包括焦距、主点坐标等，外参包括旋转矩阵和平移向量等。
这些参数可以根据标定结果进行优化和调整。
5. 标定数据计算：根据拍摄的标定图像和特征点信息，计算出相机的内外参数以及畸变系数。
这一步通常涉及到复杂的数学计算和优化过程。
6. 验证标定结果：为了确保标定结果的准确性，可以使用一些验证方法。
例如，可以重新拍摄标定板并检测特征点，然后比较新旧标定结果的一致性。
此外，还可以使用一些评估指标，如重投影误差等来评估标定效果。
7. 调整参数：根据验证结果，如果标定效果不理想，可能需要
重新调整相机参数或重新拍摄标定图像，并重复上述步骤。
通过以上步骤，可以完成双目视觉系统的标定过程，为后续的立体匹配、三维重建等应用提供准确的相机参数和畸变校正。
双目相机标定python双目相机标定在计算机视觉领域中扮演着重要的角色。
它是一种用于确定双目相机内外参数的技术，以便将图像中的像素坐标映射到真实世界中的三维坐标。
本文将介绍如何使用Python进行双目相机标定。
我们需要明确双目相机标定的目的。
双目相机标定的主要目标是确定相机的内部参数，例如焦距、主点和镜头畸变等。
同时，还需要确定相机的外部参数，例如相机之间的旋转和平移矩阵。
这些参数对于后续的三维重建和视觉测量非常重要。
在进行双目相机标定之前，我们需要准备一些标定板。
标定板是一种特殊的平面结构，上面有一些已知尺寸的特征点。
我们需要将标定板放置在不同的位置和角度，并拍摄一系列的图像。
接下来，我们可以使用Python中的OpenCV库来进行双目相机标定。
首先，我们需要加载图像。
然后，我们可以使用OpenCV中的函数来检测标定板上的特征点。
一旦我们检测到足够数量的特征点，我们就可以使用这些特征点来计算相机的内部和外部参数。
在计算相机参数之前，我们需要对图像进行一些预处理。
例如，我们可以使用直方图均衡化来增强图像的对比度。
然后，我们可以使用亚像素级的特征点检测算法来提高特征点的准确性。
接下来，我们可以使用OpenCV中的函数来计算相机的内部和外部参数。
这些参数将存储在相机矩阵和畸变系数中。
相机矩阵包含了相机的焦距、主点和像素间距等信息。
畸变系数用于修正镜头畸变。
完成相机参数的计算后，我们可以使用这些参数来进行图像的校正。
校正后的图像将更准确地反映真实世界的几何形状。
我们可以评估标定的准确性。
我们可以使用重投影误差来评估标定的精度。
重投影误差是指将三维点重新投影到图像平面上的像素坐标与实际检测到的像素坐标之间的差异。
较小的重投影误差表示标定的准确性较高。
通过使用Python进行双目相机标定，我们可以准确地确定相机的内部和外部参数，从而为后续的视觉任务提供基础。
这种技术在三维重建、立体视觉和机器人导航等领域中具有广泛的应用前景。
opencv双目标定双目相机是指一种拥有两个摄像头的相机系统，它们被安装在相对固定的位置上，模拟人眼的视觉系统的工作原理，从而可以实时捕捉和测量目标的三维结构和运动信息。
为了实现有效的三维视觉分析和计算机视觉任务，需要进行相机标定，即确定相机的内参和外参。
OpenCV是一个开源的计算机视觉库，提供了一系列用于相机标定的函数和工具。
下面将介绍如何使用OpenCV进行双目相机标定。
双目相机标定的步骤如下：1. 收集标定板图像，标定板是一个已知尺寸的棋盘格，通过拍摄不同姿态的标定板图像可以得到相机的内参和外参。
要注意的是，标定板要尽量填满整个图像空间，并且要保证标定板的图案清晰可见。
2. 在OpenCV中使用`cv::findChessboardCorners`函数寻找标定板的角点坐标。
该函数会返回标定板角点的像素坐标。
3. 使用`cv::calibrateCamera`函数进行内参标定，该函数会返回相机的内参矩阵和失真系数。
同时，还可以使用`cv::undistort`函数进行图像的去畸变操作。
4. 利用标定板角点的像素坐标和相应的三维世界坐标，使用`cv::stereoCalibrate`函数进行外参标定，该函数会返回两个相机之间的旋转矩阵和平移向量。
5. 对于双目图像，可以使用`cv::stereoRectify`函数进行图像的校正操作，使得两个相机的光轴平行，并且水平排布。
6. 校正后的图像可以用于立体视觉匹配和三维重建等任务。
对于立体视觉匹配，可以使用OpenCV中的`cv::StereoBM`和`cv::StereoSGBM`等函数进行视差图像的计算。
对于三维重建，可以根据得到的内参、外参和视差信息，利用三角测量等方法得到物体的三维坐标。
双目相机标定是计算机视觉中重要的一步，可以为后续的三维分析任务提供准确的视角和距离信息。
通过OpenCV提供的函数和工具，可以方便地进行双目相机标定，并且得到准确的内参、外参和视差信息，从而实现更精确的三维视觉分析。
双目立体配准标定常用方法嘿，咱今儿就来唠唠双目立体配准标定常用的那些法子！你想想啊，这双目就好比咱的两只眼睛，要让它们能精准地配合，那可得有一套好办法才行嘞！先来说说基于特征点的方法。
这就好比是在茫茫人海中，通过一些特别的标志来找到对应的人。
咱在图像里找到那些明显的特征点，然后让两个图像里的这些点对上号。
这就像玩拼图一样，把这些特征点拼到一块儿，让图像能完美重合。
这可不是件容易的事儿啊，但一旦做好了，那效果可杠杠的！还有基于区域的方法呢。
这就像是把图像分成一块一块的区域，然后比较这些区域的相似性。
就好像分辨两块布料是不是一样的材质，得仔细瞅瞅它们的纹理啊、颜色啊啥的。
通过这样细致的比较，让双目能更好地协同工作。
再讲讲主动式的方法。
这就有点像主动出击，给图像加点特别的东西，让配准标定变得更容易。
比如说发射一些特定的光线或者图案，然后根据这些来进行精准的调整。
这就好比给双目配上了专门的导航，让它们能更准确地找到自己的位置。
你说这双目立体配准标定难不难？那肯定难啊！但咱不能因为难就退缩呀！就像爬山一样，虽然过程辛苦，但登顶后的风景那叫一个美！这些方法不就是我们攀登的工具嘛，用好了就能看到更精彩的世界。
咱再回过头想想，要是没有这些方法，那双目立体成像不就乱套啦？啥都看不清，那多糟糕呀！所以说呀，这些常用方法可真是太重要啦！它们就像是一双双神奇的手，把双目立体配准标定这件事儿变得有条有理。
咱生活中好多地方都得用到双目立体配准标定呢，像机器人导航啦，三维重建啦，这些都离不开它。
那这些方法不就成了幕后的大功臣嘛！所以啊，咱可得好好研究研究这些方法，让它们发挥出最大的作用。
可别小瞧了它们，它们虽然看起来不起眼，但真的是能解决大问题嘞！咱得像珍惜宝贝一样对待它们，让它们为我们的生活带来更多的便利和惊喜！咋样，现在是不是对双目立体配准标定常用方法有了更深的认识啦？。
双目相机标定方法
双目相机标定方法
双目相机标定方法
双目相机标定是指通过对左右两个相机的参数进行精确的测量，从而实现双目相机的立体成像。
该技术被广泛应用于机器视觉、自动驾驶、虚拟现实等领域。
双目相机标定的基本步骤如下：
1. 采集图像对：在标定时，需要采集一组左右两个相机拍摄同一个场景的图像对。
这些图像对需要保证场景中的物体在两个图像中的位置是一致的。
2. 提取角点：通过使用角点检测算法，可以从图像中识别出一些显著的特征点。
这些特征点可以用于后续的相机参数计算。
3. 计算相机内参：通过对角点进行分析，可以计算出相机的内参矩阵。
内参矩阵包括了相机的焦距、主点等参数。
4. 计算相机外参：在得到相机内参后，需要通过三维重建等方法，计算出相机的外参矩阵。
外参矩阵包括了相机的位置、姿态等信息。
5. 验证标定结果：在完成标定后，需要进行一系列的验证步骤，以确保标定结果的准确性和可靠性。
总之，双目相机标定是一项复杂的任务，需要依靠精确的算法和高质量的图像数据。
通过正确地执行标定步骤，可以获得高精度的相机参数，为后续的立体视觉任务打下坚实的基础。
- 1 -。
万方数据
万方数据

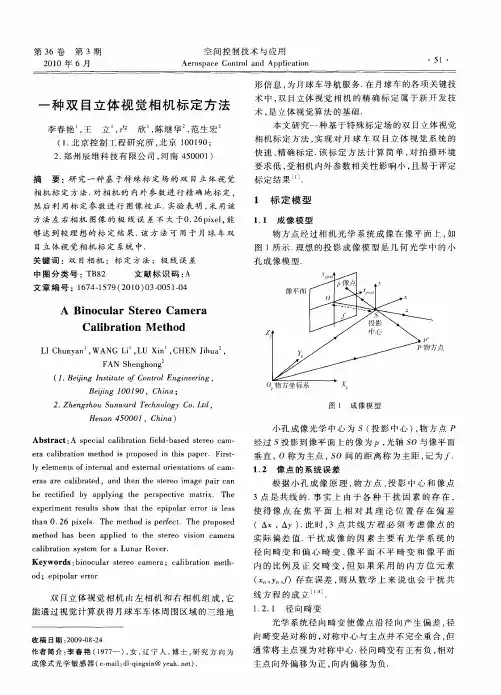

第３期李春艳等：一种双目立体视觉相机标定方法·５３·
