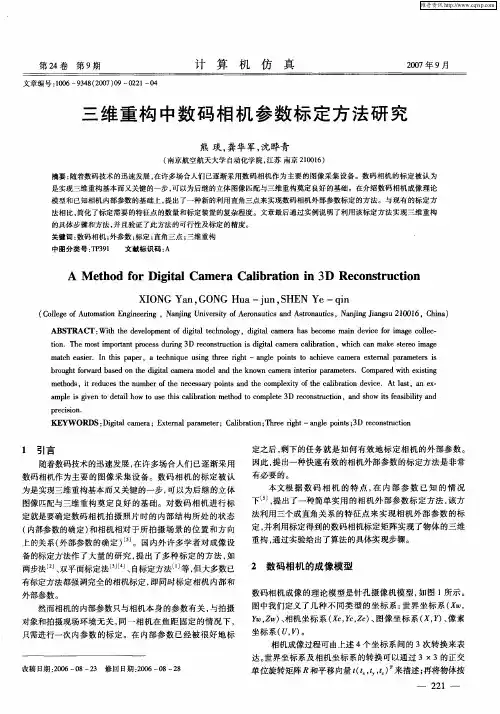

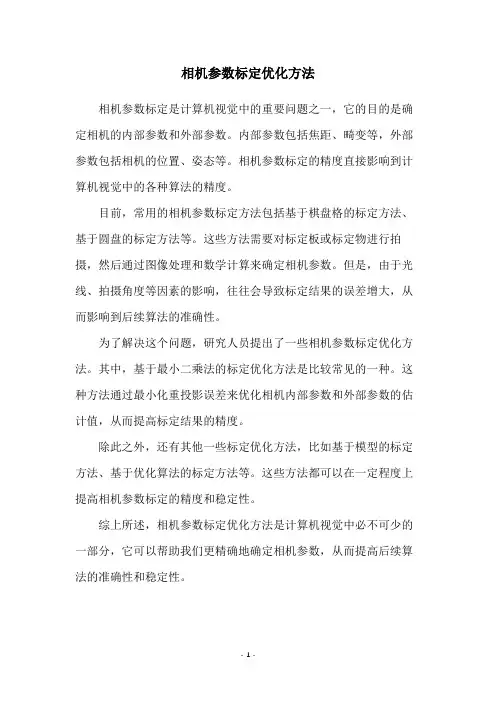

相机内部参数标定装置设计正文

摘要 ： 随着数码 技术 的迅速发展 ， 在许多场合人们 已 渐采用数码相 机作为主要 的图像采集设备 。数码相 机的标定被认为 逐
是实现三维重构基本而又关键的一 步， 以为后继的立体 图像匹配与三维重构奠定 良好的基础 。在介绍数码相机成像 理论 可 模型和 已知相机 内部参数的基础上， 出了一种新的利用直角三点来实现数码相机外部参数标定 的方法 。与现有 的标 ｓ ｉ ｃ ｉ ａｉ ｅ ｏ ｏ ｐｅ Ｄ ｒ ｏｓ ｕｔ ｎ ａｄｓｏ ｓ ｅｓ ｉｔ ａｄ ｍ ｌ ｓ ｅ ｅ ｌ ｏ ｕｅｔ ｓ ａ ｂ ｔ ｎｍ ｔ ｄｔ ｃｍ ｌ ｅ３ ｅ ｎｔ ｃ ｏ ， ｗ ｉ ａｉ ｌｙｎ ｉ ｏ ａ ｏ ｈ ｌ ｒ ｏ ｈ ｏ ｔ ｃ ｒｉ ｎ ｈ ｔｆ ｂ ｉ
（ 内部参数 的确定 ） 和相机相对 于所拍摄 场景 的位置 和方 向 上的关系 （ 外部参数 的确定 ） 。国 内外许 多学者对成像 设
图像 匹配与三维重构 奠定 良好 的基 础。对数码 相机进行 标 定就是要确定数码 相机拍 摄照 片时 的内部结构 所处 的状 态
本文根 据 数码 相 机 的 特 点 ， 内部 参 数 已 知 的情 况 在
下 Ｊ提出了一种简单实用 的相 机外 部参数标 定方法 ， ， 该方
法利用三个成直 角关 系 的特征点来 实现相 机外部参 数 的标
法相 比， 了标定需要的特征点的数量和标定装置的复杂程度 。文章最后通过实例说明了利用该标定方法实现三维 重构 简化
的具体步骤和方法 ， 并且验证了此方法 的可行性及标定 的精度。 关键词 ： 数码相机 ； 外参数 ； 标定 ； 直角三点 ； 三维重构
中 图分 类 号 ：Ｐ９ Ｔ ３１ 文献 标 识 码 ： Ａ
Ａ Ｓ Ｒ Ｔ： ｔ ｅｄｖｌ ｍ ｎ ｏ ｉｔ ｃｎｌ ｙ ｄｇ Ｍ ｃｍ ｒ ａ ｂｃｍ ａｎｄｖｃ ｒｉａｅｃＨｃ Ｂ Ｔ ＡＣ Ｗｉ ｔ ｅｅ ｐ ｅｔ ｆ ｇ Ｍ ｔ ｈｏ ｇ ， ｉ ｔ ａ ｅａｈｓ ｅｏ ｅｍ ｉ ｅｉ ｆ ｇ ｏ ｅ－ ｈｈ ｏ ｄｉ ｅ ｏ ｉ ｅｏ ｍ ｔ ｎ ｈ ｏｔｍ ｏ ａｔ ｒ ｅｓｄｒ ｇ Ｄｒｃｎｔ ｃｉ ｉｔ ａ ｅａｃｌ ｒｔ ｎ ｗ ｉ ａ ｋ ｔ ｅ ａｅ ｉ ．Ｔ ｅｍ ｓ ｉｐｒ ｏ ｓ ｕ ｎ ｏｓ ｕｔ ｎｉ ｄ ａ ｃ ｒ ａｂａｉ ， ｈｃ ｃｎｍａｅ ｅ ｏｉｇ ｏ ｔ ｐｃ ｉ ３ ｅ ｎ ｒ ｏ ｓ ｇｌ ｍ ｉ ｉ ｏ ｈ ｓｒ ｍ

工业相机标定是指对工业相机进行参数校准和调整，以确保图像获取的准确性和精度。

以下是一般工业相机标定的步骤：
相机内部参数标定：这包括对相机的焦距、主点坐标、畸变等内部参数进行标定。

常用的方法是使用标定板，将标定板置于相机前方，采集多个不同位置和角度的图像，然后通过图像处理算法计算得出内部参数。

相机外部参数标定：这包括对相机的位置、姿态和视角等外部参数进行标定。

常用的方法是使用标定板或者特征点，在已知世界坐标系下，采集多个不同位置和角度的图像，通过图像处理算法计算得出外部参数。

畸变校正：在相机内部参数标定的过程中，通常会得到相机的畸变参数，包括径向畸变和切向畸变。

通过应用畸变校正算法，可以将图像中的畸变进行校正，使得图像中的物体形状更准确。

图像尺度校正：在进行相机标定时，通常会获得一个尺度因子，用于将图像中的像素坐标映射到真实世界中的实际坐标。

通过应用图像尺度校正算法，可以将图像中的像素坐标转换为实际物理坐标，实现准确的测量和定位。

标定结果评估：对标定结果进行评估，包括重投影误差的计算和评估。

重投影误差是指将标定后的相机参数应用于标定图像，并计算重投影点与实际点之间的误差。

评估结果可以帮助确定标定的准确性和可靠性。

如何使用相机标定法提高拍摄效果相机标定法是一种基于数学模型的技术，可用于提高相机拍摄的
精度和稳定性。

根据相机标定法，我们可以校准相机的参数，包括焦距、畸变、旋转和平移等，以便获得更加准确、清晰的图像。

以下是使用相机标定法提高拍摄效果的步骤。

第一步：准备标定板
标定板是进行相机标定法的必要条件。

标定板通常包括黑白方格、圆形和椭圆形等，用于计算相机镜头的畸变和旋转参数等。

标定板必
须在拍摄时保持平整，其边缘必须对齐平面或垂直面。

同时，标定板
必须避免反光和色差等问题，以免干扰标定结果。

第二步：拍摄标定板
使用相机拍摄标定板时，保持相机位置不变，按照不同的拍摄角度、方向和距离进行拍摄，以获得不同场景下的标定图像。

拍摄时，
要注意避免图像失真和运动模糊等问题。

第三步：标定相机
通过标定板的拍摄图像，可以使用相机标定算法计算相机的内外
参数，包括相机的内部参数矩阵、外部参数旋转矩阵和平移矩阵等。

一旦获得了相机的参数，就可以使用这些参数来进行相机镜头的畸变
校正、图像矫正和增强等操作，提高拍摄的精度和稳定性。

第四步：应用标定参数
一旦获得了相机的标定参数，可以将其应用于实际拍摄中。

在拍摄时，将相机的参数设置为标定参数即可。

使用标定参数拍摄得到的图像将具有更高的准确性、清晰度和稳定性，更加符合实际场景。

总之，相机标定法是一种非常有用的相机技术，可以优化相机拍摄的质量和效果，特别适用于需要高精度、高稳定度的应用领域。

如果您想要提高相机拍摄的精度和稳定性，相机标定法是您需要了解和掌握的知识。

Halcon相机标定简介相机标定简介⾸先镜头有畸变，也就是说照出的图像与实际不符产⽣了形变。

即使⼯业镜头也是有千分之⼏的畸变率的。

上个图告诉⼤家畸变这个图⾥，第⼀个图就是我们相机下的真实的形状，后边两个就是照出来有畸变的图⽚。

其次镜头与相机⽆论你的机械结构精度多⾼，也不容易或者说没办法将相机安装的特别正，那相机安装不正也是会导致误差的。

⼤家想知道具体数学模型的话可以搜⼀下相机标定的理论⽅⾯的知识，我侧重怎么做。

标定就是把上述两个东西转化成正常的。

⽆论是在图像测量或者机器视觉应⽤中，相机参数的标定都是⾮常关键的环节，其标定结果的精度及算法的稳定性直接影响相机⼯作产⽣结果的准确性。

深度说明1、相机标定参数介绍内参：确定摄像机从三维空间到⼆维空间的投影关系。

针孔相机（FA镜头相机）模型为6个参数（f,kSx,Sy,Cx,Cy）;远⼼镜头相机模型为5个参数（f,Sx,Sy,Cx,Cy）;线阵相机为11个参数（f,k,Sx,Sy,Cx,Cy,Width,Highth,Vx,Vy,Vz）。

其中：f为焦距；k表⽰径向畸变量级。

如果k为负值，畸变为桶形畸变，如果为正值，那么畸变为枕形畸变。

Sx,Sy是缩放⽐例因⼦。

对于相机（FA镜头）表⽰图像传感器⽔平和垂直⽅向上相邻像素之间的距离，初始值与真实值越接近计算速度越快。

对于远⼼摄像机模型，表⽰像素在世界坐标系中的尺⼨。

Cx,Cy是图像的主点，对于相机，这个点是投影中⼼在成像平⾯上的垂直投影，同时也是径向畸变的中⼼。

对于远⼼摄像机模型，只表⽰畸变的中⼼。

Vx,Vy,Vz：线阵相机必须与被拍摄物体之间有相对移动才能拍摄到⼀幅有⽤的图像。

这是运动向量。

Sx,Sy对于线阵相机是相邻像元的⽔平和垂直距离。

2、标定板详细介绍问题1：halcon是否只能使⽤halcon专⽤的标定板？halcon提供了简便、精准的标定算⼦与标定助⼿，这在实际使⽤中极⼤地⽅便了使⽤者在halcon中有两种标定⽅式：halcon⾃带例程中出现的，⽤halcon定义的标定板，如下图：⽤户⾃定义标定板，⽤户可以制作任何形状、形式的标定板，如下图：所以，halcon并⾮只能使⽤专⽤标定板，也可以使⽤⾃定义标定板就可以进⾏标定。

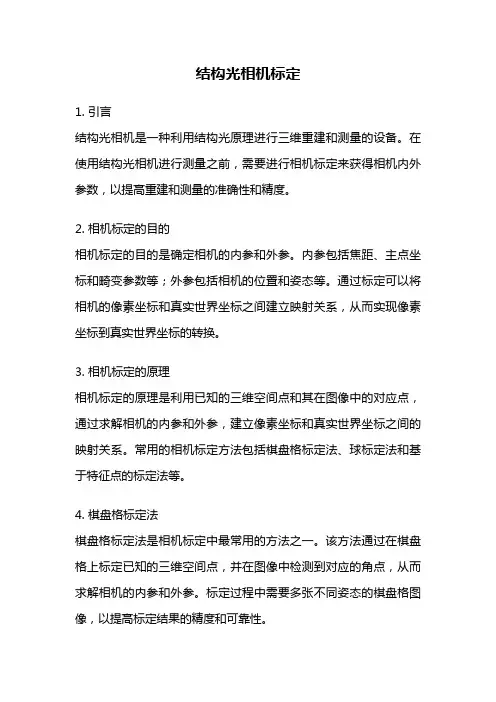

结构光相机标定1. 引言结构光相机是一种利用结构光原理进行三维重建和测量的设备。

在使用结构光相机进行测量之前，需要进行相机标定来获得相机内外参数，以提高重建和测量的准确性和精度。

2. 相机标定的目的相机标定的目的是确定相机的内参和外参。

内参包括焦距、主点坐标和畸变参数等；外参包括相机的位置和姿态等。

通过标定可以将相机的像素坐标和真实世界坐标之间建立映射关系，从而实现像素坐标到真实世界坐标的转换。

3. 相机标定的原理相机标定的原理是利用已知的三维空间点和其在图像中的对应点，通过求解相机的内参和外参，建立像素坐标和真实世界坐标之间的映射关系。

常用的相机标定方法包括棋盘格标定法、球标定法和基于特征点的标定法等。

4. 棋盘格标定法棋盘格标定法是相机标定中最常用的方法之一。

该方法通过在棋盘格上标定已知的三维空间点，并在图像中检测到对应的角点，从而求解相机的内参和外参。

标定过程中需要多张不同姿态的棋盘格图像，以提高标定结果的精度和可靠性。

5. 球标定法球标定法是利用已知球体的三维坐标和在图像中的投影坐标，通过求解相机的内参和外参，实现相机标定的方法。

球标定法相比棋盘格标定法更加简单，但需要保证球体的形状和尺寸准确度。

6. 基于特征点的标定法基于特征点的标定法是一种无需已知三维空间点的相机标定方法。

该方法通过在不同姿态下拍摄包含特征点的图像，利用特征点的匹配关系求解相机的内参和外参。

该方法适用于无法获取准确三维空间点的情况，如在室外环境或远距离测量时。

7. 相机标定的步骤相机标定一般包括以下步骤：(1) 收集标定图像：使用不同的姿态和角度拍摄包含已知三维空间点的图像。

(2) 检测特征点：对于棋盘格标定法和基于特征点的标定法，需要在图像中检测特征点的位置。

(3) 计算内参：通过已知的三维空间点和其在图像中的对应点，求解相机的内参，包括焦距、主点坐标和畸变参数等。

(4) 计算外参：通过已知的三维空间点和其在图像中的对应点，求解相机的外参，包括相机的位置和姿态等。

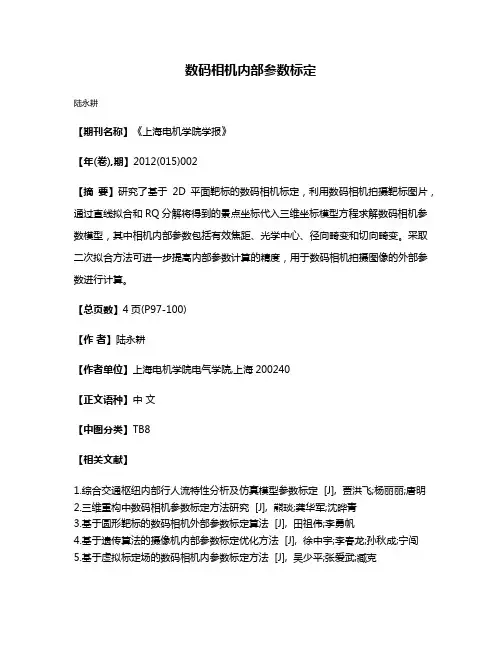

数码相机内部参数标定
陆永耕
【期刊名称】《上海电机学院学报》
【年(卷),期】2012(015)002
【摘要】研究了基于2D平面靶标的数码相机标定，利用数码相机拍摄靶标图片，通过直线拟合和RQ分解将得到的景点坐标代入三维坐标模型方程求解数码相机参数模型，其中相机内部参数包括有效焦距、光学中心、径向畸变和切向畸变。

采取二次拟合方法可进一步提高内部参数计算的精度，用于数码相机拍摄图像的外部参数进行计算。

【总页数】4页(P97-100)
【作者】陆永耕
【作者单位】上海电机学院电气学院,上海200240
【正文语种】中文
【中图分类】TB8
【相关文献】
1.综合交通枢纽内部行人流特性分析及仿真模型参数标定 [J], 贾洪飞;杨丽丽;唐明
2.三维重构中数码相机参数标定方法研究 [J], 熊琰;龚华军;沈晔青
3.基于圆形靶标的数码相机外部参数标定算法 [J], 田祖伟;李勇帆
4.基于遗传算法的摄像机内部参数标定优化方法 [J], 徐中宇;李春龙;孙秋成;宁闯
5.基于虚拟标定场的数码相机内参数标定方法 [J], 吴少平;张爱武;臧克
因版权原因，仅展示原文概要，查看原文内容请购买。

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。

如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。

㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。

(2 列出开发利用方案编制所依据的主要基础性资料的名称。

如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。

对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。

二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。

2、国内近、远期的需求量及主要销向预测。

㈡产品价格分析
1、国内矿产品价格现状。

2、矿产品价格稳定性及变化趋势。

三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。

2、矿区矿产资源概况。

3、该设计与矿区总体开发的关系。

㈡该设计项目的资源概况
1、矿床地质及构造特征。

2、矿床开采技术条件及水文地质条件。

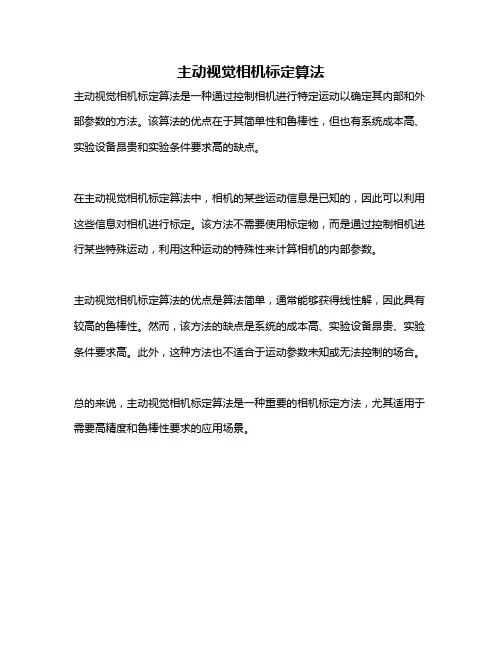

主动视觉相机标定算法
主动视觉相机标定算法是一种通过控制相机进行特定运动以确定其内部和外部参数的方法。

该算法的优点在于其简单性和鲁棒性，但也有系统成本高、实验设备昂贵和实验条件要求高的缺点。

在主动视觉相机标定算法中，相机的某些运动信息是已知的，因此可以利用这些信息对相机进行标定。

该方法不需要使用标定物，而是通过控制相机进行某些特殊运动，利用这种运动的特殊性来计算相机的内部参数。

主动视觉相机标定算法的优点是算法简单，通常能够获得线性解，因此具有较高的鲁棒性。

然而，该方法的缺点是系统的成本高、实验设备昂贵、实验条件要求高。

此外，这种方法也不适合于运动参数未知或无法控制的场合。

总的来说，主动视觉相机标定算法是一种重要的相机标定方法，尤其适用于需要高精度和鲁棒性要求的应用场景。

传统相机标定法相机标定是计算机视觉和机器视觉中的重要技术之一。

相机标定的目的是通过测量相机内部参数和外部参数，建立相机的数学模型，从而实现相机图像的准确度和稳定度。

在传统相机标定中，传统相机标定法是一种常用的方法之一。

传统相机标定法是通过利用物体上已知的特征点或特殊标识，来测量相机在拍摄物体时的内外部参数。

相机的内部参数包括焦距、主点位置、畸变系数等，而外部参数则包括相机在拍摄时的位置和姿态等信息。

首先，进行相机内部参数的标定。

为了计算相机的内部参数，需要采集一系列已知的特征点的图像。

这些特征点可以是在标定板上的棋盘格角点、黑白条纹的边缘点等。

然后，利用相机标定算法，通过对这些特征点的像素坐标和实际世界坐标进行匹配和计算，得到相机的内部参数。

其中，最常用的标定算法是张正友标定法（Zhang's method），该方法通过最小化重投影误差来计算相机内部参数。

接着，进行相机外部参数的标定。

相机外部参数指的是相机在世界坐标系下的位置和姿态信息。

在进行相机外部参数标定之前，需要准备标定板或标定物体，其具有明显的几何特征。

随后，将标定板或标定物体放置在相机的视野中，并拍摄多张图像。

然后，利用标定板或标定物体上的特征点，在图像中检测这些特征点的像素坐标。

最后，通过相机标定算法，根据这些特征点的像素坐标和实际世界坐标，计算相机的外部参数。

其中，最常用的标定算法是黄色标定法（黄刚准点算法）和棋盘格标定法。

通过传统相机标定法得到相机的内部参数和外部参数后，可以利用这些参数来进行相机图像的校正和处理。

例如，可以校正相机图像中的畸变、进行立体视觉重建、进行三维点云生成等。

同时，相机标定参数的准确性和稳定性也对后续的图像处理和分析起到重要作用。

总之，传统相机标定法是一种常用的相机标定方法，通过测量特征点的像素坐标和实际世界坐标，计算相机的内部参数和外部参数。

通过相机标定，可以提高相机图像的准确度和稳定性，为后续的图像处理和分析提供基础。

双镜头3D摄像系统的设计与标定随着科技的不断发展，3D摄像技术越来越受到人们的。

双镜头3D摄像系统作为一种常见的3D拍摄方案，具有许多优势，例如可以实现真正的立体拍摄、无需佩戴3D眼镜、拍摄画面更加自然等。

本文将详细介绍双镜头3D摄像系统的设计与标定。

双镜头3D摄像系统的核心是两个相机镜头的配合。

这两个镜头呈一定的角度排列，以捕捉到不同的视角，从而创造出立体的视觉效果。

在设计双镜头3D摄像系统时，需要考虑到镜头的焦距、光圈、间距等因素。

一般来说，镜头的焦距应该相等或相近，以保证拍摄对象的清晰度和立体效果。

间距则决定了拍摄立体效果的范围，因此需要根据实际应用场景来选择合适的间距。

双镜头3D摄像系统需要进行准确的标定，以确保拍摄画面的立体效果准确无误。

标定过程包括制作模型、选择标定参数和数据处理等步骤。

模型制作是指用精确的3D打印机打印出标定板，并将其放置在已知位置和角度的物体上。

标定参数选择包括相机的内部参数（如焦距、主点坐标等）和外部参数（如旋转和平移矩阵等）。

在数据处理阶段，需要通过拍摄多张标定板照片来拟合出标定参数，并进行优化以得到最佳结果。

我们对双镜头3D摄像系统进行实验，并得到了一些实验结果。

在实验中，我们使用两个相同型号的相机进行拍摄，并通过拍摄多张标定板照片来进行标定。

在得到标定参数后，我们拍摄了一些日常用品和场景，并观察了拍摄效果。

实验结果表明，双镜头3D摄像系统可以有效地捕捉到立体效果，而且画面的清晰度和自然度都较高。

双镜头3D摄像系统在许多领域都有广泛的应用前景。

例如，在电影制作中，可以使用双镜头3D摄像系统来拍摄3D电影，让观众在家中就可以享受到身临其境的视觉体验。

在医疗领域，双镜头3D摄像系统可以帮助医生进行手术导航，从而提高手术的准确性和安全性。

本文介绍了双镜头3D摄像系统的设计与标定。

通过合理的镜头配置和准确的标定方法，可以有效地提高拍摄画面的立体效果和清晰度。

目前，双镜头3D摄像系统已经在电影制作、医疗导航等领域得到了广泛的应用，并取得了良好的效果。

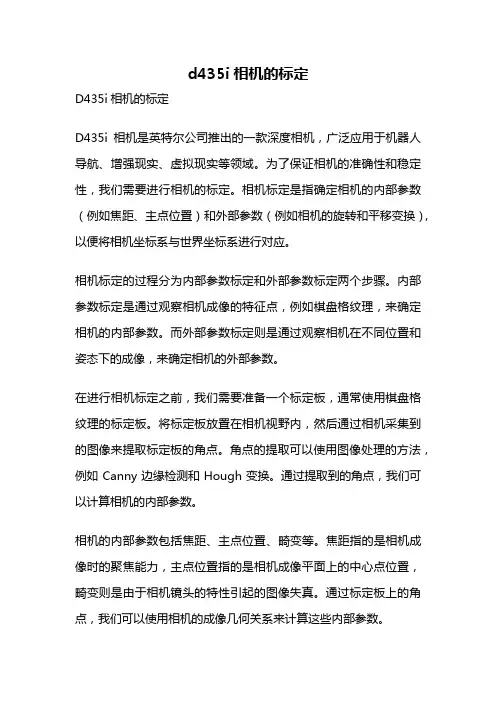

d435i相机的标定D435i相机的标定D435i相机是英特尔公司推出的一款深度相机，广泛应用于机器人导航、增强现实、虚拟现实等领域。
