压力表选型手册

压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。

压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。

选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。

对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。

为了保证测量精度，被测压力值应不低于全量程的1/3为宜。

（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。

（3）选择时要考虑被测介质的性质。

如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。

还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。

压力表选型介绍压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.压力表精度等级含义压力表的准确度等级用压力表量程内允许误差的百分比表示，一般分为0.5、1、1.5、2、2.5、3、4级(锅炉上不使用3、4级)。

值越小，精确度越高。

例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8MPa时，实际气压在0．737 5～0．862 5MPa之间。

可见，压力表的实际误差不仅与精度有关，还与压力表的量程有关。

量程相同时，精度越高(即数字越小)，压力表的允许误差越小。

在精度相同的情况下，量程越大，压力表的误差越大。

压力表选用压力表的选用应根据使用要求，在满足技术要求的前提下，本着经济实用的原则综合考虑，合理选择精度等级、量程、类型和型号。

1、压力表精度等级的确定精密压力表的精度等级分别为0.1、0.16、0.25和0.4。

一般压力表的精度等级分别为1.0、1.6、2.5、4.0。

压力表准确度等级的选择方法:准确度等级应根据生产工艺要求、经济实用性、检测方法和被测压力最小值所要求的允许误差来确定。

2、压力表量程的选择1）. 测量稳定压力时，最大工作压力不应超过量程的2/3。

2）. 测量脉动压力时，最大工作压力不应超过量程的1/23）. 测量高压时，最大工作压力不应超过量程的3/54）．为保证测量准确度，最小工作压力应不低于量程的1/3。

根据上述原则，根据测得的最大压力计算出一个值后，从压力表的量程系列中选择一个略大于该值的值作为选择量程。

3．压力表种类的选择测量不同介质和使用环境要选用不同种类压力表1）．一般介质，如空气、水、蒸汽、油等，可用普通压力表。

多种类型小外径压力表系列More kinds small diameter pressure gauge 索引页Index: PA.06.1索引页Index: PA.06.2索引页Index: PA.06.3索引页Index: PA.06.5索引页Index: PA.06.6索引页Index: PA.06.7索引页Index: PA.06.8索引页Index: PA.06.9索引页Index: PA.06.10索引页Index: PA.06.11索引页Index: PA.06.12索引页Index: PA.06.13索引页Index: PA.06.14索引页Index: PA.06.15钢内机塑料玻璃罩压紧式压力表YTF-040. ZO. 505Stainless Steel Internals Plastic Window Glass Pushed in Pressure Gauge 几何尺寸 DIMENSIONS 单位Unit (mm)40轴向卡子安装一般压力表Y-040.ZK.204 40 Back clamp mounting General Service Pressure Gauge单位Unit (mm)43/53轴向安装充油耐震压力表YTN-043/053 43/53 Back mounting, Liquid filling & Vibration-proof pressure gauge YTFN-043/053产品特性：●径向结构、轴向、轴向卡子安装结构可选●不锈钢旋紧式罩壳设计●304钢外壳铜内机、钢内机可选●充液耐震，密闭干式可选● 2.5%精度等级●测量范围：铜内机：0.1MPa～25MPa钢内机：0.16MPa～25MPa●平板卡子安装可选CHARACTERISTICS●Bottom mounting, Back monting, Back clamp mounting available ●Stainless Steel, screw type●304 Stainless Steel case, brass internals or StainlessSteel internals available●Liquid filling, Vibration-proof,Obturation and dry type available●Accuracy 2.5%●RangeBrass internals: 0.1MPa～25MPaStainless Steel internals: 0.16MPa～25MPa●Plain board clamp mounting availableBack clamp mounting：几何尺寸 DIMENSIONS 单位Unit (mm)43/53轴向安装充油耐震压力表单位Unit ：mm 径向 Bottom mounting 轴向 Back mounting 轴向卡子 Back clamp mounting51罩壳压紧式普通压力表Y-050.20551 Push in type General Service Pressure Gauge 几何尺寸 DIMENSIONS 单位Unit (mm)仪表型号标示 Type code ：Y-050. ZO. 205 (Y-50 A18 )41/51充油耐震压力表YTN-041/051 41/51 Liquid filling, Vibration-proof pressure gauge YTFN-041/051几何尺寸 DIMENSIONS单位Unit：mm：Back mounting：耐热型产品特性：●径向或轴向接头两件式结构●旋压密封罩壳设计●304本色钢外壳铜内机、钢内机可选●充液耐震，密闭干式可选● 2.5%精度等级●测量范围：铜内机：0.1MPa～25MPa钢内机：0.16MPa～25MPaCHARACTERISTICS●Bottom mounting or Back mounting, two-piece type●Roll formed●304 original color case, brass and Stainless Steel case available●Liquid filling, Vibration-proof, Obturation and dry type available●Accuracy2.5%●RangeBrass internals: 0.1MPa～25MPaStainless Steel internals: 0.16MPa～25MPa40、50铁壳旋压密封式压力表Y-040.20340, 50 Iron case roll formed pressure gauge Y-050.203轴向安装、轴向卡子安装结构几何尺寸 DIMENSIONS 仪表型号标示Y-040. ZK. 203 (Y49-AZK)Y-050. ZK. 203 (Y512-AZK)单位Unit ：mm几何尺寸 DIMENSIONS 单位Unit (mm)G36\G46\44轴向有机玻璃罩壳旋紧式压力表G36/G46/G44 Back mounting, Screw type pressure gauge Stainless Steel internals Y-036. ZO. 204 (G36Z )Y-046. ZO. 204 (G46 Z)日本)304 original color, polishing case 50径向螺钉上紧式压力表Y-050. 20050 Bottom mounting, fixed with screw pressure gauge YTF-050. 200Y-050. AO. 200 (Y-50DK )Y-050. ZO. 200 (Y-50ZDK)φ50钢内机 Stainless Steel internals 仪表型号标示径向：YTF-050. AO. 200 (Y-50 AeroB- )轴向：YTF-050. ZO. 200 (Y-50Z AeroB- )几何尺寸 DIMENSIONS 单位Unit (mm)几何尺寸 DIMENSIONS 单位Unit (mm)40螺钉上紧式罩壳压力表Y-040.20040 Fixed with screw pressure gauge塑壳锅炉压力表YTY-40Plastic Case Boiler Pressure Gauge 几何尺寸 DIMENSIONS 单位Unit (mm)YTY-040. 00. 105(YTY-40Z 庆东)几何尺寸 DIMENSIONS 单位Unit (mm)Ф30轴向旋压密封式小不锈钢压力表YTF-030.ZO. 533Ф30 Back mounting Roll formed Stainless Steel Small Pressure Gauge几何尺寸 DIMENSIONS 单位Unit (mm)40小外径不锈钢密闭型压力表YTFS-040 40 Small Stainless Steel Obturation type Pressure Gauge各种类型小外径压力表各种类型小外径压力表如何选型 HOW TO ORDER－。

压力表选型及规格型号介绍一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的 1.5 倍;在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的 2 倍;在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值 ;在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的 1.7 倍;为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3二、型式选择测压 >0.4MPa 时，可选用弹簧管压力表;测压 <0.04MPa 时，可选用波纹管和膜盒压力表;测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置 ;测蒸汽或高于 60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈 ;脉动压力测量应附加阻尼器或耐震压力表 ;测含有粉尘气体时应设置除尘器 ;测含有液体的气体压力时应设置气液分离器;测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表 ;高压压力表 (大于 10MPa) 应有泄压安全设施。

压力真空表 YZ-50/60/75/100/150压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。

压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。

型号命名：技术参数：型号结构形式精确度%测量范围MPa YZ-50Z轴向无边-0.1 ～0； -0.1～±2.5YZ-60径向无边0.06 ；-0.1～0.15 ；YZ-60T径向带后边-0.1 ～0.3 ；-0.1 ～YZ-60Z轴向无边0.5 ；-0.1 ～0.9；YZ-60ZQ轴向带前边-0.1 ～1.5 ；-0.1 ～2.4 ；YZ-100径向无边0～0.1；0～0.16 ；YZ-100T径向带后边0～0.25 ；0～0.4；YZ-100Z轴向无边0～0.6；0～1.0 ；0～1.6；0～2.5 ；YZ-100ZQ轴向带前边0～4；0～6；0～±1.6YZ-150径向无边10 ；0～16；0～25；YZ-150T径向带后边0～40；0～60；0～YZ-150Z轴向无边100 ；YZ-150ZQ轴向带前边注：轴向可按要求带方形前边。

压力表如何正确选型耐震压力表如何选用表盘直径/精度等级/测量范围耐震压力表适用于被测介质的压力有强烈脉冲变化或压力冲击、在生产工艺中经常突然卸荷的场合、环境震动较大的场所。

仪表能测量气体、液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。

耐震压力表如何选用：1．表盘直径的选用设备大或者观看距离远，选用较大的表盘，否则选用小表盘表面。

2．测量范围的确定压力表一般使用满量程的1/2~2/3，极限用到满量程的3/4；负荷冲击较大的建议用到满量程的1/2。

3．精度等级的确定压力表的精度等级分为：1.0级；1.6级；2.5级；4.0级,各等级仪表的外壳公称直径应符合下表的规定。

压力表属于测量仪表，测量仪表的精度等级规定如下：量程内的最大绝对误差仪表精度=————————————X100%满量程压力表的精度等级有生产工艺过程中应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力最小值所要求的允许误差来选择准确度等级。

4．接液材质的确定测量没有腐蚀性的介质时选用普通型的压力表（接头及弹性元件材质可选铜质）；测量有一定腐蚀性的介质时选用不锈钢型的压力表（接头及弹性元件材质可选304或者316L）；测量介质温度较高场合，宜选用不锈钢型压力表。

5．螺纹接口规格的选用一般情况下宜选用公制（国标）螺纹。

一、选择压力表的测量上限1. 压力表测量上限值的大小是根据弹簧管外廓尺寸、刚度和非线性条件设计的，测量上限值有1×10 n 、1.6×10 n 、2.5×10 n 、4×10 n 、6×10 n 五种系列，n 是正整数、负整数或零。

2. 数字压力表压力范围： -100kPa ～ 2kPa ～ 260MPa 。

3. 压力表低于 1/3 量程部分准确度较低 , 不宜使用。

选择测量上限时，为了保证压力表安全可靠地工作，维持其使用寿命，一般应大于最高使用压力的 1/3 。

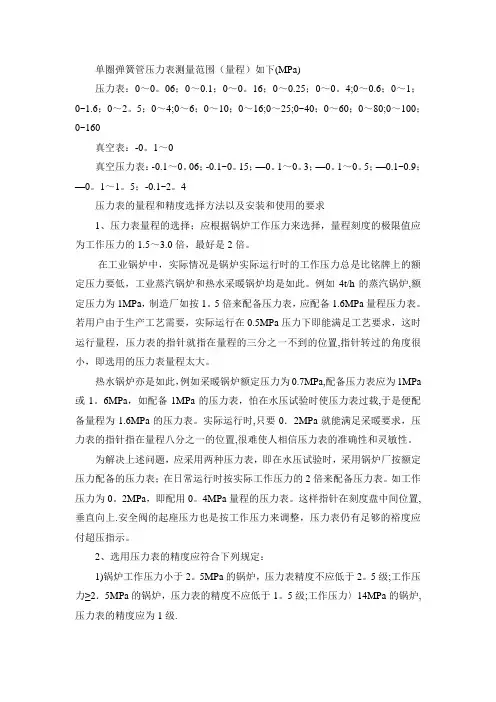

单圈弹簧管压力表测量范围（量程）以下（MPa）压力表：0～0.06；0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～80；0～100；0～160真空表：-0.1～0真空压力表：-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4压力表量程和精度选择方法和安装和使用要求1、压力表量程选择；应依据锅炉工作压力来选择，量程刻度极限值应为工作压力1.5～3.0倍，最好是2倍。

在工业锅炉中，实际情况是锅炉实际运行时工作压力总是比铭牌上额定压力要低，工业蒸汽锅炉和热水采暖锅炉均是如此。

比如4t/h蒸汽锅炉，额定压力为1MPa，制造厂如按1.5倍来配置压力表，应配置1.6MPa量程压力表。

若用户因为生产工艺需要，实际运行在0.5MPa压力下即能满足工艺要求，这时运行量程，压力表指针就指在量程三分之一不到位置，指针转过角度很小，即选择压力表量程太大。

热水锅炉亦是如此，比如采暖锅炉额定压力为0.7MPa，配置压力表应为1MPa或1.6MPa，如配置1MPa压力表，怕在水压试验时使压力表过载，于是便配置量程为1.6MPa压力表。

实际运行时，只要0．2MPa就能满足采暖要求，压力表指针指在量程八分之一位置，极难使人相信压力表正确性和灵敏性。

为处理上述问题，应采取两种压力表，即在水压试验时，采取锅炉厂按额定压力配置压力表；在日常运行时按实际工作压力2倍来配置压力表。

如工作压力为0.2MPa，即配用0.4MPa量程压力表。

这么指针在刻度盘中间位置，垂直向上。

安全阀起座压力也是按工作压力来调整，压力表仍有足够裕度应付超压指示。

2、选择压力表精度应符合下列要求：1）锅炉工作压力小于2.5MPa锅炉，压力表精度不应低于2.5级；工作压力≥2．5MPa锅炉，压力表精度不应低于1.5级；工作压力>14MPa锅炉，压力表精度应为1级。

单圈弹簧管压力表测量范围（量程）如下（MＰａ)压力表：０～0。

０６；0~0。

1；0~0.１6；０～０.25;0~0.4；０~0。

６；0～1;0～１。

６；0～2。

5；0~4；0～6；０~10;０~16；0～25；0～４0；0～6０；0～80；0～100;0~16０真空表:-0.１～0真空压力表：—0。

1~０。

0６；—0。

１~０.１5;-0。

１～0。

3;-0.1~0.5；—0。

１~0.9；－0.1~1.5;-0。

1~2。

4压力表的量程和精度选择方法以及安装和使用的要求1、压力表量程的选择;应根据锅炉工作压力来选择,量程刻度的极限值应为工作压力的1。

5~3.０倍，最好是2倍。

ﻫ在工业锅炉中，实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低,工业蒸汽锅炉和热水采暖锅炉均是如此。

例如４t／h的蒸汽锅炉,额定压力为１MＰa，制造厂如按1．5倍来配备压力表,应配备1。

６MPa量程压力表。

若用户由于生产工艺需要，实际运行在0。

5ＭPａ压力下即能满足工艺要求，这时运行量程,压力表的指针就指在量程的三分之一不到的位置，指针转过的角度很小，即选用的压力表量程太大。

热水锅炉亦是如此,例如采暖锅炉额定压力为０.7MPa，配备压力表应为1MPa或1.6ＭPa,如配备1MＰａ的压力表，怕在水压试验时使压力表过载，于是便配备量程为１。

6MＰa的压力表。

实际运行时，只要0。

２MPａ就能满足采暖要求,压力表的指针指在量程八分之一的位置，很难使人相信压力表的准确性和灵敏性。

为解决上述问题,应采用两种压力表，即在水压试验时,采用锅炉厂按额定压力配备的压力表；在日常运行时按实际工作压力的2倍来配备压力表。

如工作压力为0。

2MＰa，即配用0．4MPａ量程的压力表。

这样指针在刻度盘中间位置,垂直向上.安全阀的起座压力也是按工作压力来调整，压力表仍有足够的裕度应付超压指示。

2、选用压力表的精度应符合下列规定:1）锅炉工作压力小于2。

压力表的选型
一、按照使用环境和测量介质的性质选择在大气腐蚀性较强、粉尘较多和易喷淋液
圌体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。

1.在机械振动较强的场合，应选用耐震圌压力表或船用压力表。

2.稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘圌稠液等
介质，应选用膜片压力表或隔膜压力表。

其膜片及隔膜的材质，必须根据测量介质的特性选择。

3.对一般介质的测量(1)压力在-40kPa---+40kPa时，宜选用膜盒压力表。

(2)压力在
+40kPa以上时，一般选用弹簧管压力表或波纹管压力计。

4.在易燃、易爆的场合，如需电接点信号时，应选用防爆压力控圌制器或防爆电
接点压力表。

5.稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。

6.结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。

二、精确度等级的选择
7.精密测量用压力表，应选用0.4圌级、0.25级或0.16圌级
1、一般测量用压力表、膜盒压力表和膜片压力表，应选用1.5级或2.5级。

三、外观尺寸的选择
1.安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为大于150mm
或200mm。

2.在仪表气动管路及其辅助设备上安装的压力表，表盘直径为小于60mm。

3.在管道和设备上安装的压力表，表盘直径为l00mm或150mm。

四、测量范围的选择
1.测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3---2/3,
2.测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪。

单圈弹簧管压力表测量范围（量程）如下(MPa)压力表：0～0。

06；0～0.1；0～0。

16；0～0.25；0～0。

4;0～0.6；0～1；0~1.6；0～2。

5；0～4;0～6；0～10；0～16;0～25;0~40；0～60；0～80;0～100；0~160真空表：-0。

1～0真空压力表：-0.1～0。

06；-0.1~0。

15；—0。

1～0。

3；—0。

1～0。

5；—0.1~0.9；—0。

1～1。

5；-0.1~2。

4压力表的量程和精度选择方法以及安装和使用的要求1、压力表量程的选择；应根据锅炉工作压力来选择，量程刻度的极限值应为工作压力的1.5～3.0倍，最好是2倍。

在工业锅炉中，实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低，工业蒸汽锅炉和热水采暖锅炉均是如此。

例如4t/h的蒸汽锅炉,额定压力为1MPa，制造厂如按1。

5倍来配备压力表，应配备1.6MPa量程压力表。

若用户由于生产工艺需要，实际运行在0.5MPa压力下即能满足工艺要求，这时运行量程，压力表的指针就指在量程的三分之一不到的位置,指针转过的角度很小，即选用的压力表量程太大。

热水锅炉亦是如此，例如采暖锅炉额定压力为0.7MPa,配备压力表应为1MPa 或1。

6MPa，如配备1MPa的压力表，怕在水压试验时使压力表过载,于是便配备量程为1.6MPa的压力表。

实际运行时,只要0．2MPa就能满足采暖要求，压力表的指针指在量程八分之一的位置,很难使人相信压力表的准确性和灵敏性。

为解决上述问题，应采用两种压力表，即在水压试验时，采用锅炉厂按额定压力配备的压力表；在日常运行时按实际工作压力的2倍来配备压力表。

如工作压力为0。

2MPa，即配用0。

4MPa量程的压力表。

这样指针在刻度盘中间位置,垂直向上.安全阀的起座压力也是按工作压力来调整，压力表仍有足够的裕度应付超压指示。

2、选用压力表的精度应符合下列规定：1)锅炉工作压力小于2。

单圈弹簧管压力表测量范围（量程）如下（MPa)压力表:0～0.06;0~0。

1；0～0.16；0~0。

25；0~0。

4；0~0。

6；0～1；0~1.6；0～2.5；0～4;0~6；0~10；0~16；0~25；0～40;0~60；0～80；0～100；0～160 真空表：-0。

1～0真空压力表:—0。

1～0。

06;—0。

1～0.15；-0。

1～0。

3;—0.1～0。

5；—0。

1～0.9；—0.1～1.5；—0.1～2.4压力表的量程和精度选择方法以及安装和使用的要求1、压力表量程的选择;应根据锅炉工作压力来选择，量程刻度的极限值应为工作压力的1.5～3.0倍，最好是2倍。

在工业锅炉中,实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低,工业蒸汽锅炉和热水采暖锅炉均是如此。

例如4t/h的蒸汽锅炉,额定压力为1MPa，制造厂如按1。

5倍来配备压力表，应配备1。

6MPa量程压力表.若用户由于生产工艺需要，实际运行在0。

5MPa压力下即能满足工艺要求,这时运行量程，压力表的指针就指在量程的三分之一不到的位置，指针转过的角度很小,即选用的压力表量程太大。

热水锅炉亦是如此，例如采暖锅炉额定压力为0.7MPa，配备压力表应为1MPa或1。

6MPa，如配备1MPa的压力表，怕在水压试验时使压力表过载，于是便配备量程为1.6MPa的压力表。

实际运行时，只要0．2MPa就能满足采暖要求，压力表的指针指在量程八分之一的位置,很难使人相信压力表的准确性和灵敏性。

为解决上述问题，应采用两种压力表，即在水压试验时,采用锅炉厂按额定压力配备的压力表;在日常运行时按实际工作压力的2倍来配备压力表。

如工作压力为0.2MPa，即配用0.4MPa量程的压力表。

这样指针在刻度盘中间位置，垂直向上。

安全阀的起座压力也是按工作压力来调整，压力表仍有足够的裕度应付超压指示.2、选用压力表的精度应符合下列规定：1）锅炉工作压力小于2。
