布莱迪压力表选型手册

单圈弹簧管压力表测量范围(量程）如下（MPa）压力表:0～0。

06；0～0。

1；0~0。

16;0～0。

25；0～0.4；0～0.6；0～1；0～1。

6；0～2。

5；0~4；0～6;0~10；0～16；0～25;0～40；0～60；0～80；0～100；0～160真空表：—0.1～0真空压力表：-0.1~0。

06；—0。

1～0。

15；-0.1～0.3；—0.1～0.5；-0。

1~0.9；-0。

1～1.5;—0.1～2.4压力表的量程和精度选择方法以及安装和使用的要求1、压力表量程的选择；应根据锅炉工作压力来选择，量程刻度的极限值应为工作压力的1.5～3。

0倍,最好是2倍。

在工业锅炉中，实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低，工业蒸汽锅炉和热水采暖锅炉均是如此.例如4t/h的蒸汽锅炉，额定压力为1MPa，制造厂如按1.5倍来配备压力表，应配备1。

6MPa量程压力表。

若用户由于生产工艺需要，实际运行在0.5MPa压力下即能满足工艺要求，这时运行量程，压力表的指针就指在量程的三分之一不到的位置，指针转过的角度很小,即选用的压力表量程太大.热水锅炉亦是如此，例如采暖锅炉额定压力为0。

7MPa,配备压力表应为1MPa或1。

6MPa，如配备1MPa的压力表，怕在水压试验时使压力表过载，于是便配备量程为1。

6MPa的压力表。

实际运行时,只要0．2MPa就能满足采暖要求，压力表的指针指在量程八分之一的位置,很难使人相信压力表的准确性和灵敏性。

为解决上述问题，应采用两种压力表，即在水压试验时，采用锅炉厂按额定压力配备的压力表；在日常运行时按实际工作压力的2倍来配备压力表.如工作压力为0.2MPa,即配用0。

4MPa量程的压力表。

这样指针在刻度盘中间位置，垂直向上.安全阀的起座压力也是按工作压力来调整，压力表仍有足够的裕度应付超压指示.2、选用压力表的精度应符合下列规定：1）锅炉工作压力小于2。

压力表选型介绍压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.压力表精度等级含义压力表的准确度等级用压力表量程内允许误差的百分比表示，一般分为0.5、1、1.5、2、2.5、3、4级(锅炉上不使用3、4级)。

值越小，精确度越高。

例如，表盘量程0～2．5 MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％=±0．062 5 MPa；当压力表指示压力为0．8MPa时，实际气压在0．737 5～0．862 5MPa之间。

可见，压力表的实际误差不仅与精度有关，还与压力表的量程有关。

量程相同时，精度越高(即数字越小)，压力表的允许误差越小。

在精度相同的情况下，量程越大，压力表的误差越大。

压力表选用压力表的选用应根据使用要求，在满足技术要求的前提下，本着经济实用的原则综合考虑，合理选择精度等级、量程、类型和型号。

1、压力表精度等级的确定精密压力表的精度等级分别为0.1、0.16、0.25和0.4。

一般压力表的精度等级分别为1.0、1.6、2.5、4.0。

压力表准确度等级的选择方法:准确度等级应根据生产工艺要求、经济实用性、检测方法和被测压力最小值所要求的允许误差来确定。

2、压力表量程的选择1）. 测量稳定压力时，最大工作压力不应超过量程的2/3。

2）. 测量脉动压力时，最大工作压力不应超过量程的1/23）. 测量高压时，最大工作压力不应超过量程的3/54）．为保证测量准确度，最小工作压力应不低于量程的1/3。

根据上述原则，根据测得的最大压力计算出一个值后，从压力表的量程系列中选择一个略大于该值的值作为选择量程。

3．压力表种类的选择测量不同介质和使用环境要选用不同种类压力表1）．一般介质，如空气、水、蒸汽、油等，可用普通压力表。

压力表选型及规格型号介绍一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1・5倍；在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍；在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值；在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1・7倍；为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3二、型式选择测压＞0.4MPa时，可选用弹簧管压力表；测压＜0.04MPa时，可选用波纹管和膜盒压力表；测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置；测蒸汽或高于60 C的介质压力测量应选择不锈钢压力表或安装冷凝圈；脉动压力测量应附加阻尼器或耐震压力表；测含有粉尘气体时应设置除尘器；测含有液体的气体压力时应设置气液分离器；测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨 用压力表，对含氧气压力测量采用氧气压力表， 对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表 ；高压压力表（大于10MPa ）应有泄压安全设施。

压力真空表 YZ-50/60/75/100/150压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合 金无腐蚀作用的液体、气体的真空及压力。

压力真空表既能测量真空, 同时能测量压力，广泛应用于石油、化工、冶金等工业。

无彳弋号：径向无边 z :轴向无边ZQ :轴商帝前边「径向蒂后边 50 60100150 压力真空表技术参数:型号结构形式 精确度% 测量范围 MPaY Z-50Z 轴向无边翌.5-0.1 〜0;- •0.1 〜 YZ-60径向无边0.06 ; -0.1 〜0.15 ;结构形式表壳公祢直径 型号命名:压力真空表使用工作温度：-40 〜70压力真空表执行标准：GB/T1226-2001 外形尺寸:YZ □YZ-DTVZ^QZ YZ^DZQ注：连接螺纹可按要求订货.。

多种类型小外径压力表系列More kinds small diameter pressure gauge索引页Index: PA.06.1索引页Index: PA.06.2索引页Index: PA.06.3索引页Index: PA.06.5索引页Index: PA.06.6索引页Index: PA.06.7索引页Index: PA.06.8索引页Index: PA.06.9索引页Index: PA.06.10索引页Index: PA.06.11索引页Index: PA.06.12索引页Index: PA.06.13索引页Index: PA.06.14索引页Index: PA.06.15钢内机塑料玻璃罩压紧式压力表YTF-040. ZO. 505Stainless Steel Internals Plastic Window Glass Pushed in Pressure Gauge几何尺寸 DIMENSIONS单位Unit (mm)40轴向卡子安装一般压力表Y-040.ZK.20440 Back clamp mounting General Service Pressure Gauge单位Unit (mm)43/53轴向安装充油耐震压力表YTN-043/053 43/53 Back mounting, Liquid filling & Vibration-proof pressure gauge YTFN-043/053产品特性：●径向结构、轴向、轴向卡子安装结构可选●不锈钢旋紧式罩壳设计●304钢外壳铜内机、钢内机可选●充液耐震，密闭干式可选● 2.5%精度等级●测量范围：铜内机：0.1MPa～25MPa钢内机：0.16MPa～25MPa●平板卡子安装可选CHARACTERISTICS●Bottom mounting, Back monting, Back clamp mounting available ●Stainless Steel, screw type●304 Stainless Steel case, brass internals or StainlessSteel internals available●Liquid filling, Vibration-proof,Obturation and dry type available●Accuracy 2.5%●RangeBrass internals: 0.1MPa～25MPaStainless Steel internals: 0.16MPa～25MPa●Plain board clamp mounting availableBack clamp mounting：几何尺寸 DIMENSIONS单位Unit (mm)43/53轴向安装充油耐震压力表单位Unit ：mm径向 Bottom mounting轴向 Back mounting轴向卡子 Back clamp mounting51罩壳压紧式普通压力表Y-050.20551 Push in type General Service Pressure Gauge几何尺寸 DIMENSIONS单位Unit (mm)仪表型号标示 Type code ：Y-050. ZO. 205 (Y-50 A18 )41/51充油耐震压力表YTN-041/051 41/51 Liquid filling, Vibration-proof pressure gauge YTFN-041/051几何尺寸 DIMENSIONS单位Unit：mm：Back mounting：耐热型产品特性：●径向或轴向接头两件式结构●旋压密封罩壳设计●304本色钢外壳铜内机、钢内机可选●充液耐震，密闭干式可选● 2.5%精度等级●测量范围：铜内机：0.1MPa～25MPa钢内机：0.16MPa～25MPaCHARACTERISTICS●Bottom mounting or Back mounting, two-piece type●Roll formed●304 original color case, brass and Stainless Steel case available●Liquid filling, Vibration-proof, Obturation and dry type available●Accuracy2.5%●RangeBrass internals: 0.1MPa～25MPaStainless Steel internals: 0.16MPa～25MPa40、50铁壳旋压密封式压力表Y-040.20340, 50 Iron case roll formed pressure gaugeY-050.203轴向安装、轴向卡子安装结构几何尺寸 DIMENSIONS仪表型号标示Y-040. ZK. 203 (Y49-AZK)Y-050. ZK. 203 (Y512-AZK)单位Unit ：mm几何尺寸 DIMENSIONS单位Unit (mm)G36\G46\44轴向有机玻璃罩壳旋紧式压力表G36/G46/G44 Back mounting, Screw type pressure gaugeStainless Steel internals Y-036. ZO. 204 (G36Z )Y-046. ZO. 204 (G46 Z)日本)304 original color, polishing case 50径向螺钉上紧式压力表Y-050. 20050 Bottom mounting, fixed with screw pressure gauge YTF-050. 200Y-050. AO. 200 (Y-50DK )Y-050. ZO. 200 (Y-50ZDK)φ50钢内机 Stainless Steel internals 仪表型号标示径向：YTF-050. AO. 200 (Y-50 AeroB- )轴向：YTF-050. ZO. 200 (Y-50Z AeroB- )几何尺寸 DIMENSIONS单位Unit (mm)几何尺寸 DIMENSIONS单位Unit (mm)40螺钉上紧式罩壳压力表Y-040.20040 Fixed with screw pressure gauge塑壳锅炉压力表YTY-40Plastic Case Boiler Pressure Gauge几何尺寸 DIMENSIONS单位Unit (mm)YTY-040. 00. 105(YTY-40Z 庆东)几何尺寸 DIMENSIONS单位Unit (mm)Ф30轴向旋压密封式小不锈钢压力表YTF-030.ZO. 533Ф30 Back mounting Roll formed Stainless Steel Small Pressure Gauge几何尺寸 DIMENSIONS单位Unit (mm)40小外径不锈钢密闭型压力表YTFS-04040 Small Stainless Steel Obturation type Pressure Gauge各种类型小外径压力表各种类型小外径压力表如何选型 HOW TO ORDER－。

压力表选型及规格型号介绍一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的 1.5 倍;在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的 2 倍;在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值 ;在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的 1.7 倍;为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3二、型式选择测压 >0.4MPa 时，可选用弹簧管压力表;测压 <0.04MPa 时，可选用波纹管和膜盒压力表;测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置 ;测蒸汽或高于 60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈 ;脉动压力测量应附加阻尼器或耐震压力表 ;测含有粉尘气体时应设置除尘器 ;测含有液体的气体压力时应设置气液分离器;测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表 ;高压压力表 (大于 10MPa) 应有泄压安全设施。

压力真空表 YZ-50/60/75/100/150压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。

压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。

型号命名：技术参数：型号结构形式精确度%测量范围MPa YZ-50Z轴向无边-0.1 ～0； -0.1～±2.5YZ-60径向无边0.06 ；-0.1～0.15 ；YZ-60T径向带后边-0.1 ～0.3 ；-0.1 ～YZ-60Z轴向无边0.5 ；-0.1 ～0.9；YZ-60ZQ轴向带前边-0.1 ～1.5 ；-0.1 ～2.4 ；YZ-100径向无边0～0.1；0～0.16 ；YZ-100T径向带后边0～0.25 ；0～0.4；YZ-100Z轴向无边0～0.6；0～1.0 ；0～1.6；0～2.5 ；YZ-100ZQ轴向带前边0～4；0～6；0～±1.6YZ-150径向无边10 ；0～16；0～25；YZ-150T径向带后边0～40；0～60；0～YZ-150Z轴向无边100 ；YZ-150ZQ轴向带前边注：轴向可按要求带方形前边。

压力表如何正确选型耐震压力表如何选用表盘直径/精度等级/测量范围耐震压力表适用于被测介质的压力有强烈脉冲变化或压力冲击、在生产工艺中经常突然卸荷的场合、环境震动较大的场所。

仪表能测量气体、液体脉动压力的平均值，以克服介质强烈脉冲及环境震动对仪表带来的损害，确保读数的准确性。

耐震压力表如何选用：1．表盘直径的选用设备大或者观看距离远，选用较大的表盘，否则选用小表盘表面。

2．测量范围的确定压力表一般使用满量程的1/2~2/3，极限用到满量程的3/4；负荷冲击较大的建议用到满量程的1/2。

3．精度等级的确定压力表的精度等级分为：1.0级；1.6级；2.5级；4.0级,各等级仪表的外壳公称直径应符合下表的规定。

压力表属于测量仪表，测量仪表的精度等级规定如下：量程内的最大绝对误差仪表精度=————————————X100%满量程压力表的精度等级有生产工艺过程中应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力最小值所要求的允许误差来选择准确度等级。

4．接液材质的确定测量没有腐蚀性的介质时选用普通型的压力表（接头及弹性元件材质可选铜质）；测量有一定腐蚀性的介质时选用不锈钢型的压力表（接头及弹性元件材质可选304或者316L）；测量介质温度较高场合，宜选用不锈钢型压力表。

5．螺纹接口规格的选用一般情况下宜选用公制（国标）螺纹。

一、选择压力表的测量上限1. 压力表测量上限值的大小是根据弹簧管外廓尺寸、刚度和非线性条件设计的，测量上限值有1×10 n 、1.6×10 n 、2.5×10 n 、4×10 n 、6×10 n 五种系列，n 是正整数、负整数或零。

2. 数字压力表压力范围： -100kPa ～ 2kPa ～ 260MPa 。

3. 压力表低于 1/3 量程部分准确度较低 , 不宜使用。

选择测量上限时，为了保证压力表安全可靠地工作，维持其使用寿命，一般应大于最高使用压力的 1/3 。

压力表选型(1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。

(2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。

压力表的选择、校验和安装(图)压力表种类、型号、量程、精度等级的选择。

选择主要考虑三个方面：（1）根据被测压力的大小，确定仪表量程。

对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。

为了保证测量精度，被测压力值应不低于全量程的1/3为宜。

（2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。

（3）选择时要考虑被测介质的性质。

如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。

还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。

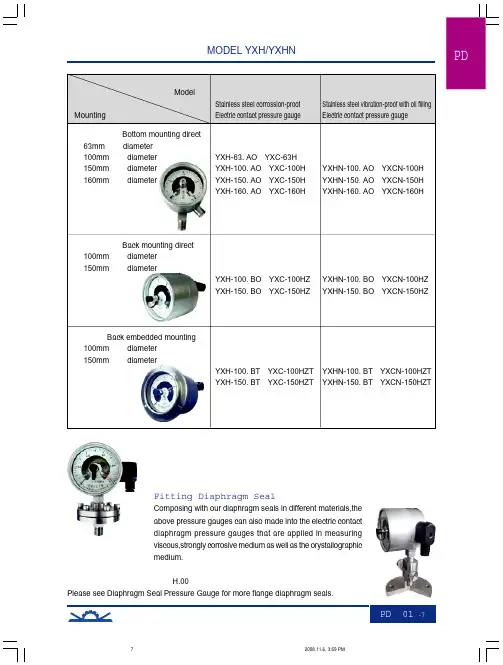

MODEL YXH/YXHNdiameter与隔离体的配接以上各类型的仪表均可与本公司生产的使用不同材料膜片的隔离体配接，组成隔膜式电接点压力表，适用于测量多种腐蚀性较强及粘度大易结晶介质的压力。

Fitting Diaphragm SealComposing with our diaphragm seals in different materials,theabove pressure gauges can also made into the electric contactdiaphragm pressure gauges that are applied in measuringviscous,strongly corrosive medium as well as the orystallographicmedium.法兰隔膜体连接，参见说明书H.00页。

Please see Diaphragm Seal Pressure Gauge for more flange diaphragm seals.BEIJING BRIGHTY INSTRUMENT CO.,LTD.MODEL YXH/YXHN主要技术参数 Specifications 接线图Wiring Scheme YX 电接点压力表Electric contact pressure gauge M 发电机Power generator JA 接触器及其触点Contactor and its contacts JB 中间继电器及其触点Medium relay and its contacts K 组合开关Combination switch L 指示灯Indication camp RD 熔断器Fuse upper limits lower limits earth 执行标准 Execntive standard: JB/T9273-1999最小 Minimum: 0～0.1Mpa 最大 Maximum: 0-100Mpa 负压最小 Minimum negative pressure: -0.1Mpa 负压最大 Maximum negative pressure: -0.1～2.4Mpa Φ100mm ≤0.1mp △2.51A 精度Φ63mm/2.5%; Φ100/150/160mm,1.5% (1.0%可选)4%1个或2个， (Φ100mm3个或4个接点可选)1 or 2, (Φ100mm, 3 or 4 contacts available)≥110V 银镍合金，≤36V 黄金AC380V 或(or) DC220V 1A 30VA 使用温度偏离 20±5℃时，其设定点误差变化不大于0.6%/10℃When temperature deviates from 20±5℃, the error of set point is not more than 0.6%/10℃标准不充油型IP 54；充油型IP65普通玻璃、安全玻璃 Common glass or Safety glass M20×1.5或约定的特殊要求 Customized connection 专用充填液 Special liquid filled 测量范围指示精度设定精度接点数量接点材质最高工作电压最大电流触头功率温度影响防护等级仪表璃玻璃连接尺寸耐震型充液Ranges Accuracy Class(Indication)Accuracy Class(Setting)Quantity of Contacts Maximum Working Voltage Maximum Current Contact Power Temperature Effects Protection Class Window Connection Size Filling for vibration-proof styleMODEL YXH/YXHN仪表外型尺寸 DIMENTIONS。

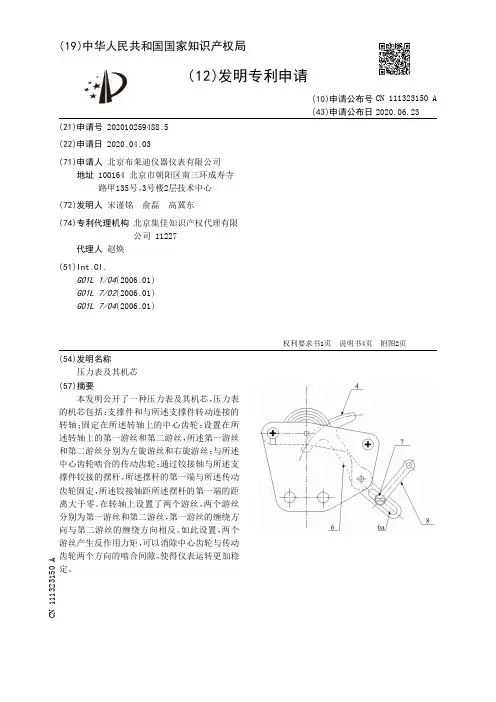

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010259488.5(22)申请日 2020.04.03(71)申请人 北京布莱迪仪器仪表有限公司地址 100164 北京市朝阳区南三环成寿寺路甲135号，3号楼2层技术中心(72)发明人 宋谨铭　俞磊　高冀东　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 赵焕(51)Int.Cl.G01L 1/04(2006.01)G01L 7/02(2006.01)G01L 7/04(2006.01)(54)发明名称压力表及其机芯(57)摘要本发明公开了一种压力表及其机芯，压力表的机芯包括：支撑件和与所述支撑件转动连接的转轴；固定在所述转轴上的中心齿轮；设置在所述转轴上的第一游丝和第二游丝，所述第一游丝和第二游丝分别为左旋游丝和右旋游丝；与所述中心齿轮啮合的传动齿轮；通过铰接轴与所述支撑件铰接的摆杆，所述摆杆的第一端与所述传动齿轮固定，所述铰接轴距所述摆杆的第一端的距离大于零。

在转轴上设置了两个游丝，两个游丝分别为第一游丝和第二游丝，第一游丝的缠绕方向与第二游丝的缠绕方向相反。

如此设置，两个游丝产生反作用力矩，可以消除中心齿轮与传动齿轮两个方向的啮合间隙，使得仪表运转更加稳定。

权利要求书1页 说明书4页 附图2页CN 111323150 A 2020.06.23C N 111323150A1.一种压力表的机芯，其特征在于，包括：支撑件(1)和与所述支撑件(1)转动连接的转轴；固定在所述转轴上的中心齿轮(3)；设置在所述转轴上的第一游丝(2)和第二游丝(5)，所述第一游丝(2)和第二游丝(5)分别为左旋游丝和右旋游丝；与所述中心齿轮(3)啮合的传动齿轮；通过铰接轴与所述支撑件(1)铰接的摆杆(6)，所述摆杆(6)的第一端与所述传动齿轮固定，所述铰接轴距所述摆杆(6)的第一端的距离大于零。

压力表的选型
一、按照使用环境和测量介质的性质选择在大气腐蚀性较强、粉尘较多和易喷淋液
圌体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。

1.在机械振动较强的场合，应选用耐震圌压力表或船用压力表。

2.稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘圌稠液等
介质，应选用膜片压力表或隔膜压力表。

其膜片及隔膜的材质，必须根据测量介质的特性选择。

3.对一般介质的测量(1)压力在-40kPa---+40kPa时，宜选用膜盒压力表。

(2)压力在
+40kPa以上时，一般选用弹簧管压力表或波纹管压力计。

4.在易燃、易爆的场合，如需电接点信号时，应选用防爆压力控圌制器或防爆电
接点压力表。

5.稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。

6.结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。

二、精确度等级的选择
7.精密测量用压力表，应选用0.4圌级、0.25级或0.16圌级
1、一般测量用压力表、膜盒压力表和膜片压力表，应选用1.5级或2.5级。

三、外观尺寸的选择
1.安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为大于150mm
或200mm。

2.在仪表气动管路及其辅助设备上安装的压力表，表盘直径为小于60mm。

3.在管道和设备上安装的压力表，表盘直径为l00mm或150mm。

四、测量范围的选择
1.测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3---2/3,
2.测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪。

专用系列压力表Special series Pressure Gauge 专用测量氧气气体压力，表盘印有红色“禁油”标志。

Special for the oxygen Y-(外径)·F12的压力。

Special for the pressure 外径)·F22dichloro difluoro methane 22YO YH F12/F22铸铜外壳压力表Y-066. AO. 404 Cast copper case pressure gauge几何尺寸 DIMENSIONS63塑料外壳压力表Y-063. AO. 105 63 Plastic case pressure gauge几何尺寸 DIMENSIONS Y-063. AO. 105 Y-63SLZK ）定位型压力表备选项代码Options PDW Orientation pressure gauge简介◆定位型压力表由一个各种外径的压力表与一个定位装置配接组成，（耐震型压力表除外）。

◆不同型号的压力表与定位装置配接可组成不同型号的定位型压力表，型号标为压力表型加上备选项代码“PDW”，如YTH-100. AO. 501-PDW (YTFD-100H) 全不锈钢防腐定位压力表，YE-PDW (YED) 普通膜盒定位微压表等。

◆定位型压力表的特点是可以任意调整限定压力，能明显的标示出有效的工作压力范围，为现场人员起到警示、提示作用。

◆定位装置设有红绿两个指针。

绿色指针可表示起始压力位置，红色指针可表示终止压力位置。

也可任选一个设定针，单独使用。

◆转动仪表定位装置外旋钮，可调节红色指针位置，转动定位装置中间“－”旋钮可调节绿色指针位置。

（注：绿色指针只能做顺时针调整）Brief introduction◆ It includes a pressure gauge of any diameter (exceptVibration-proof pressure gauge) and an orientation device.◆ The pressure gauge in differential types fixes with theorientation to form different Orientation pressure gauge which adds a code “PDW”. For example the YTH-100.AO. 501-PDW is All Stainless Steel vibration-proof orien-tation pressure gauge, and the YE-PDW(YED) is Gen-eral Capsule Orientation pressure gauge.◆ It could be adjusted of the limit pressure and could be indicated of the effective pressure scope to make awarning to the users.◆ It has 2 pointers which are red and green. The green pointer could show the start point and the red one could show the finish point. In addition, it could be usedseparately.◆ Turn the botton out of the orientation device can adjust the red pointer position, and the “-” botton can change the green pointer position. (Note: The green pointer can be deasil adjusted.)Y-050. AO. 200-PDW记忆型压力表备选项代码Options PJY Memory pressure gauge简介◆记忆型压力表是由原型号压力表与一个记忆装置配接组成。

电接点压力表系列Electric contact pressure gauge series 电接点压力表被广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用。

仪表由测量系统、指示装置、电接点组件装置、外壳、调整装置和接线盒（插头座）等组成。

仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，产生位移，通过齿轮传动机构将被测值在度盘上指示出来。

与此同时，仪表指针带动动触头与设定指针上的定触头（上限或下限）相接通（或切断），致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

Electric contacts pressure gauge is widely used to petrochemical, chemical, metallur-gical electric power fields and so forth ,or applied to measurement pressure of fluid medium in the machine. Usually ,electric contact pressure gauge matches with relevant electrical apparatus,for instance,relay and contactor. The instrument is consisted of measurement system,indicating system,electric con-tact parts system, case ,adjustment system,junction box(socket) and otherwise. The principle is that under the conditions of medium pressue ,bourdon tube will show the measured value in the dial by gear wheel equipment . In the meanwhile ,the pointer of instrument will make dynamic contact touch or cut with static one (upper limits or lower limits),leading to the cut and turn-on of control system for the purpose of automatic control and alarm.目录简 介Brief Introduction普通电接点压力表YX/YXC Normal Electric Contact Pressure Gauge YX 普通型电接点压力表 适于测量对铜及铜合金，无腐蚀作用的气体及液体的压力。

不锈钢防腐膜片压力表Stainless Steel Corrosion-Proof Diaphragm Gauges Standard style BF BFN(YPN)BF/BFN type Stainless Steel Corrosion-Proof Diaphragm Gauges are built for measuring low pressure of gas or liquid in chemical , petroleum, textile industries, where strong corrosion and viscous media ( non-crystallized ) are a concern. Different diaphragm materials are available to be compatible with process fluids.PRODUCT OVERVIEW 产品简介BF 、BFN 型系列防腐不锈钢膜片压力表，主要用于化学、石油、纺织工业中对气体、液体微小压力的测量，尤其适用于腐蚀性强、粘稠介质（非凝固非结晶）的微小压力测量。

并可根据不同的测量介质选用不同材料的膜片。

主要技术参数Technical Specifications 执行标准：JB/T 4591-2005Executive standard: JB/T 4591-2005精度等级：1.5%；2.5%（低于2.5KPa ）Accuracy: 1.5%；2.5% (>2.5KPa)测量范围：负压（真空）-1KPa 、 -4KPa ～0至Range: -1KPa 、-4KPa ～0 to -100KPa And any connection -100KPa ，正压1KPa ～2.5MPa 及 of positive /negative pressure. 任何正负联程。

膜盒微压系列压力表Low Pressure Capsule Gauges 目录 CatalogBEIJING BRIGHTY INSTRUMENT CO.,LTD.膜盒微压系列压力表膜盒微压表是用来检测微小压力的仪表。

（一般测量低于60kPa 的压力）。

被广泛应用于医药、供暖、气体管道、燃烧装置、空气调节及很多工业领域。

普通膜盒微压表用于测量对铜合金无腐蚀作用气体的微小压力。

其共同的特点是：膜盒材质及接头材质均为铜合金。

防腐膜盒表的特点是，膜盒材质及接头材质均为SUS316或SUS304主要用于有腐蚀的环境中，测量腐蚀性较强气体的微小压力。

我公司对微压表的生产有着丰富的经验，产品品种、数量均为国内第一，测量范围最小可达到0～0.25kPa 其所制造的膜盒微压系列压力表以独特的设计，可靠的工作性能及铜合金、一般防腐、充油耐震及全不锈钢等系列的适用选择，赢得了国内外用户的广泛信赖。

Capsule gauges are sensitive instruments used in low pressure applications typically not exceeding 0.1 Mpa. It is used in a wide range of applications including medical, heating,gas piping, burners, air condition and many others. The standard low-pressure capsule gauges are designed to measure the low pressure of gas that does not corrode the copper alloy.This gauge series features a copper alloy capsule and socket. Suitable for accurate measuring the low pressure of corrosive gas or fluid in corrosive Environment. This gauge series features a SUS 316 capsule and socket. With the proven manufacturing experience, our low pressure capsule gauges are well-known for their unique designing feature, dependable performance and wide applications.◆ 普通型、不锈钢防腐型、充油耐震型适应于各种测量环境；◆ 具有φ50、φ65、φ75、φ100、φ160等多种外径尺寸及包括轴向、径向直接安装； 轴向径向前法兰、后法兰安装、轴向U 型卡子、医用特殊安装等各类不同的安装形式；◆ 有内卡式、外卡式、罩壳压紧、聚苯玻璃旋紧、螺钉紧固多种设计款式；◆ 正压、负压、正负联程压力测量范围广泛，从0.25kPa ～100kPa 内任何量程；◆ 提供各种备选项目，充分进行特色制做。

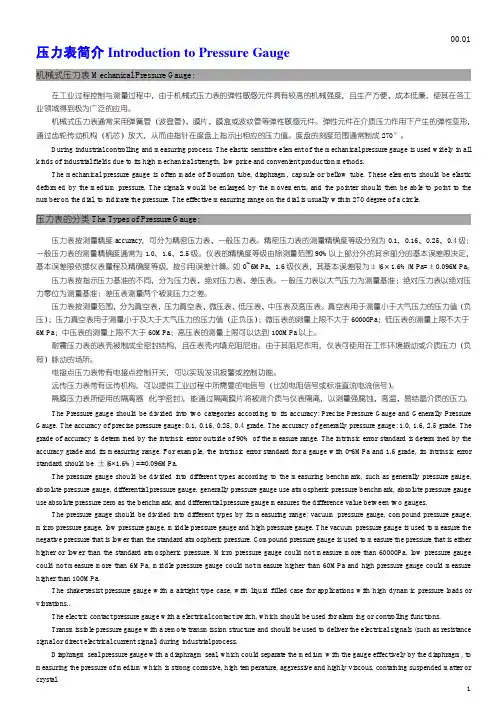

压力表的选型及故障处理论文导读：压力仪表可以分为机械式压力仪表和电子式压力仪表。
