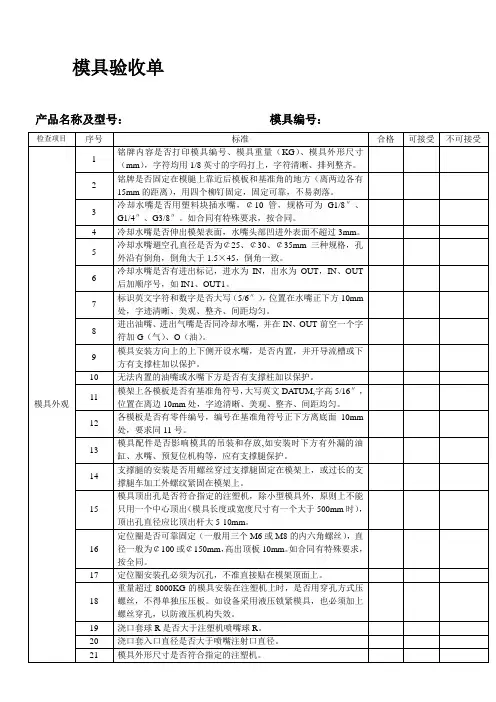

模具验收单 范本

模具验收单 范本

冲压科 承认 担当
第二批量注番
加工日期
生产数量
最终评价:
事业部
成本管理部 技术开发部
欧达可电子（深圳）有限公司
管理No.CG-1-015(B)
门 担当 受付
模具验收单（冲压模）
金型提供方 □社内模具部制作 □外协厂商制作（厂商名称： 金型名称 验收内容 部品材质 厚(T)×宽(W)×步距(P)×比重(ρ) 材料规格 金型取数 生 产 条 件 部品净重 3.5 Cav g/模 g/模 秒/pcs 吨 落料 机送 冲剪油 / / / / 资 料 金 型 规 格 单边刃口间隙 落料斜度 模高 金型主加工 金型尺寸 2D图档 3D图档 组立图 部品图 组件清单 样品 型检数据 金型保管证 / (L)× 有 有 有 有 有 有 □有 有 □是 □是 □是 □是 □是 □是 技术开发部 承认 PCS ) PCS ) 量 产 评 价 担当 / 3 170 刃口有效长度 卸料板间隙 固定方式 金型设计寿命 (W)× 模架材质 主板材质 A3 SKD11 入子材质 冲头材质 品番 □客供金型（客户名称： ） □其它（ 制作图号
） ）
SKD11 SKD11 / / 螺丝固定 / (H)mm □无 无 □无 □无 □无 □无 无 □无 □否 □否 □否 □否 □否 □否 模具科 承认 担当
材料投入量 0.67 机器转速 机器吨位 出料方式 送料方式 机器用油 冲头 /
备 品 备 件
入子 垫片 其它
1、连续正常生产时，有无异常现象。 2、是否达到设计要求。 金 型 状 态 3、尺寸、外观、形状 是否安定，不良率是否正常0.1%以下。 4、上下模配合是否吻合，卸料板与导柱配合是否顺畅。 5、模具整体制作是否合理，精良。 6、冲头、入子是否磨损。 技术开发部判定： □合格 □需量产判定 （ □ 1批量数量 ( □ 2批量数量 量 产 情 况 第一批量注番 加工日期 生产数量

模具合格验收单

模具合格验收单
36
有推板顶出的情况，顶杆是否为延迟顶出，防止顶白。
37
回程杆端面平整，无点焊，胚头底部无垫垫片、点焊。
38
斜顶在模架上的避空孔是否因太大影响外观。
39
固定在顶杆上的顶块是否可靠固定，四周非成型部分应加工3-5度的斜度，下部周边倒角。
40
制品是否利于机械手取件。
41
三板模在机械手取料把时，限位拉杆是否布置在模具安装方向的两侧，防止限位拉杆与机械手干涉，或在模架外加拉板。
3
冷却水嘴是否用塑料块插水嘴，￠10管，规格可为G1/8″、G1/4″、G3/8″。如合同有特殊要求，按合同。
4
冷却水嘴是否伸出模架表面，水嘴头部凹进外表面不超过3mm。
5
冷却水嘴避空孔直径是否为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。
6
冷却水嘴是否有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。
17
料把是否易于去除，制品外观面无浇口痕迹，制品有装配处无残余料把。
18
弯钩潜伏式浇口，两部分镶块是否进行氮化处理，硬度HV700。
热流道系统
1
热流道接线布局是否合理，易于检修，接线有线号并一一对应。
2
是否进行安全测试，以免发生漏电等安全事故。
3
温控柜及热喷咀、集流板是否符合客户要求。
4
主浇口套是否用螺纹与集流板连接，底面平面接触密封，四周烧焊密封。
14
支撑腿的安装是否用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。
15
模具顶出孔是否符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于500mm时），顶出孔直径应比顶出杆大5-10mm。

模具验收记录单

模具验收记录单

日期
第3页 共页
制造商
实际情况
可接受√ 不接受×
LOGO
模具验收记录单
模具编号
检查项目 序号
热
12
流道
系统
13
1
2
3
4 5 6
7
成
型
8
部
分
9
、
10
分
11
型
面
12
、 排
13
气
14
槽
15
16
17
18 19 20 21 22 1
油
2
路
3
系
4
统
5
6
其
1
他
2
签字
产品图号
标准
产品名称
热流道安装板上是否开设溢水槽（从天侧贯穿到地侧）
油路、气道是否顺畅，并且液压顶出复位到位。
复位弹簧是否选用标准件，两端不打磨、割断。复位弹簧安 装孔底面是否为平底，安装孔直径比弹簧大5mm
直径超过￠20mm的弹簧内部是否有导向杆，导向杆比弹簧长 10—15mm
弹簧是否有预压缩量，预压缩量为弹簧总长的10％—15％
外置弹簧是否加装保护套。
复位弹簧的数量是否符合合同要求。
产品名称
标准
滑动部件是否涂黄油
浇口套进料口是否用黄油堵死
模具（3D\2D）产品图纸、模具结构图纸、水路图纸、装箱单 、电子文档等其他要求的资料是否提供齐全，是否刻录光 盘，是否与模具实物加工一致
备品、备件易损件是否齐全并附明细，有无供应商名称。
是否按要求提供备件；
模具是否用薄膜包装。
模具装箱单物品是否齐全，摆放安全可靠.
型腔抛光到位（按合同要求）

模具验收单

模具验收单
4
嵌件研配是否到位(应用不同的几个嵌件来研配以防嵌件尺寸误差)安放须稳,定位可靠.
5
镶块、镶芯是否可靠定位固定，圆形件有止转。镶块下面不垫铜片、铁片，小镶件不允许烧焊。
6
前后模胶位面是否按要求抛光及晒纹等。（按设计要求）
7
司筒孔、顶针孔均采用Wirecut加工，表面无明显线割纹。
8
插穿部分是否为大于2度的斜度，有无插烧，插穿部分无薄刃结构。
17
滑块的滑动距离是否大于抽芯距2-3 mm,斜顶类似.
18
大型滑块(宽度超过200 mm)锁紧面是否有耐磨板高出0.3-0.5 mm,上面加油槽.
19
滑块压板是否用定位销定位.
20
若制品有粘前模的趋势,后模侧壁是否晒纹或保留火花纹,无加工较深的倒扣,无手工打磨加倒扣筋或麻点.
冷
却
1
冷却水道是否畅通及符合图纸要求。
15
透明件前后模是否抛光至客户要求。
包装
1
模具型腔是否喷防锈油。
2
滑动部件是否涂黄油。
3
浇口套进料口是否用黄油堵死。
4
模具是否安装锁模片，并且规格符合设计要求（三板模脱料板与后模固定）至少两片。
5
模具产品图纸、结构图纸、水路图纸、零配件及模具材料供应商明细、使用说明书、装箱单、电子文档是否齐全。
6
模具外观是否喷漆（客户如有特殊要求，按合同及技术要求）。
3
冷却水嘴按设计要求。
4
冷却水嘴是否有进出标记，进水为IN，出水为OUT、IN、OUT后加须序号，如INI、OUT1。如有特殊要求，以设计要求为准。
5
进出油嘴、进出气嘴是否同冷却水嘴，并在IN、OUT前空一个字符加AIR（气）、OIL（油）。

模具(试模)验收单

模具(试模)验收单

□不严重 □轻微 □不严重 □轻微 □不严重 □轻微 □不严重 □轻微
进胶口印痕: □有
□无 □严重 □不严重 □轻微
□无 □严重 □不严重 □轻微 试模人: 开模/改模人： □需要评审
结 论: □可使用；□不能使用；□需评审:□可自动化:□不可自动化
三、试模样品检验(技术部)
结
论:
ቤተ መጻሕፍቲ ባይዱ
□合格
□不合格
四、注塑部验收结论（新开模连续5000模次没问题/改模后第一次批产没问题）
模具移交人:
模具接收人:
注：模具接收人为生产车间修模负责人，模具移交人为开模/改模负责人
XX公司
新开模 改模 产 品 名 称
对应文件编号：
模具（试模）验收单
模 具 编 号 模具外形尺寸
编制日期： 模腔数量 使用设备 要求使用寿命 万次
1407-037
产品图号 材料 颜色 试样数量
毛重g 净量g
一、以下结构中有的请打钩
部件名称
结构（模具部） 确认（注塑部）
模架
前模
后模
型芯
水道
胶口
滑块
斜顶
生产工艺性判定: 飞 边: □有 痴前模: □有 变 形: □有 水 纹: □有 □无 □无 □无 □无
□良好 □严重 □严重 □严重 □严重
□一般
□不好
缩 水: □有 缺 料: □有 痴后模: □有 沙 点: □有 困 气: □有 融接痕: □有
□无 □无 □无 □无 □无
□严重 □不严重 □轻微 □严重 □不严重 □轻微 □严重 □不严重 □轻微 □严重 □不严重 □轻微 □严重 □不严重 □轻微
油缸
热流道 编号标注

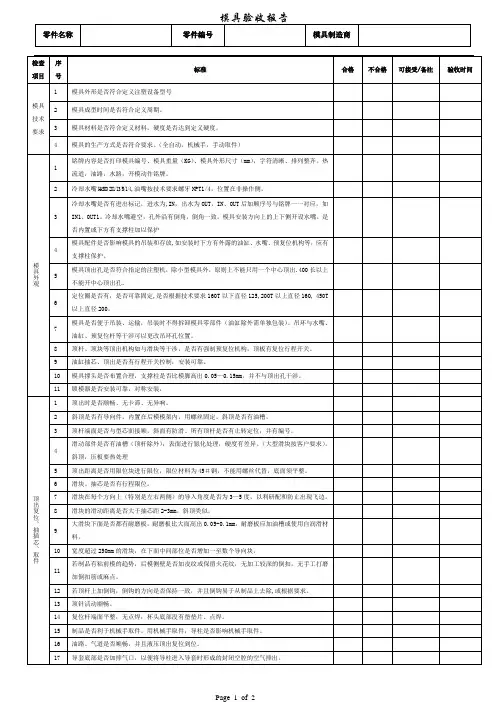

模具工装验收报告

模具工装验收报告
9
各碰穿面、插穿面、分型面是否研配到位。
10
制品表面要蚀纹或喷砂处理，拨模斜度是否为3-5度或皮纹越深斜度越大。
11
产品越深拨模斜度越大。
12
有外观要求的制品螺钉柱是否有防缩措施。
13
深度超过20mm的螺丝柱是否用司筒针。
14
斜顶、滑块上的镶芯是否有可靠的固定方式，（螺丝紧定，挂台或销钉）。
15
前模插入后模或后模插入前模，四周是否斜面锁紧或机加工避空。
5
顶出距离是否用限位块进行限位，限位材料为45＃钢，不能用螺丝代替，底面须平整。
6
滑块、抽芯是否有行程限位。
7
滑块在每个方向上（特别是左右两侧）的导入角度是否为3—5度，以利研配和防止出现飞边。
8
滑块的滑动距离是否大于抽芯距2-3mm，斜顶类似。
9
大滑块下面是否都有耐磨板，耐磨板比大面高出0.05-0.1mm，耐磨板应加油槽或使用自润滑材料。
10
宽度超过250mm的滑块，在下面中间部位是否增加一至数个导向块，
11
若制品有粘前模的趋势，后模侧壁是否加皮纹或保留火花纹，无加工较深的倒扣，无手工打磨加倒扣筋或麻点。
12
若顶杆上加倒钩，倒钩的方向是否保持一致，并且倒钩易于从制品上去除,或根据要求。
13
顶针活动顺畅。
14
复位杆端面平整，无点焊，杯头底部没有垫垫片、点焊。
3
镶块,镶针是否可靠定位固定，圆形件有止转。镶块下面不垫铜片、铁片。
4
前模抛光到位要求前模及后模筋位、柱表面，无火花纹、刀痕。
5
顶杆端面是否与型芯一致。
6
模具各零部件是否有编号，对于相同的件是否注明编号1、2、3等。

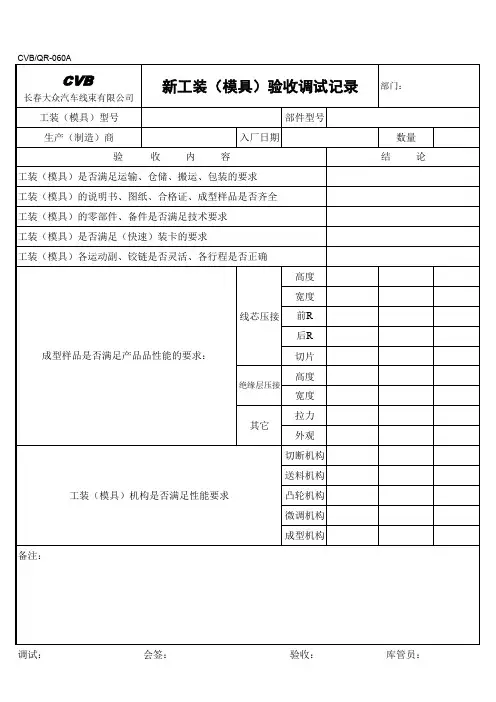

新工装(模具)验收调试记录表

新工装(模具)验收调试记录表
CVB/QR-060A
CVB
长春大众汽车线束有限公司
新工装（模具）验收调试记录
工装（模具）型号
部件型号
生产（制造）商 验
入厂日期 收内容
工装（模具）是否满足运输、仓储、搬运、包装的要求
工装（模具）的说明书、图纸、合格证、成型样品是否齐全
Hale Waihona Puke 工装（模具）的零部件、备件是否满足技术要求
工装（模具）是否满足（快速）装卡的要求
工装（模具）各运动副、铰链是否灵活、各行程是否正确
高度
宽度
成型样品是否满足产品品性能的要求：
线芯压接
前R 后R 切片
绝缘层压接
高度 宽度
其它
拉力 外观
切断机构
工装（模具）机构是否满足性能要求
送料机构 凸轮机构
微调机构
成型机构
备注：
部门：
数量 结论
调试：
会签：
验收：
库管员：

模具验收检查清单

模具验收检查清单

模具验收检查清单★123★45678910111234567检验结论:合格[ ] 不合格[ ]条件认可[ ] (此选项须经本公司项目负责人书面认可)签字：日期：3.所有模具出口前,须参照以上内容进行逐项检查，如有不合格项,在未经客戶確認的情况下,模具视为不合格。

2.此表中带“★”的项目须在模具加工过程中或试模前检测完成并提交详细检测报告。

1.此表中未提及内容请参见客戶提供的 <Mold Construction Guide >and< Specs>.备注：如果有些东西在这边无法安装的，或者漏掉的需要我司提出来在美国去做的也要提供相应的照片。

所有模具上的标准件装完以后才拍照片模具照片要求前模装好以后1张。

后模装好以后1张。

如果有备用件的，需要加1张。

模具合起来以后4个方向每个面一张(4张)。

装进箱以后把所有的资料放进去1张。

箱子合好后在喷了字的那个方向1张。

模具产品图纸、结构图纸、水路图纸、产品检测报告、注塑参数表、装箱单、电子文档间否齐全。

模具材料包括型号、材质证明书和处理状态是否按合同要求。

木箱是否固定牢靠。

模具装箱单物品是否齐全，摆放安全可靠.模具外观是否需特殊处理（如有特殊要求，按合同及技术要求）。

备品、备件易损件是否齐全并附明细，有无供应商名称。

模具是否用薄膜包装。

用木箱包装是否用油漆喷上模具名称、放置方向。

模具型腔是否按要求有防锈措施.模具包装滑动部件是否涂黄油。

模具是否安装锁模片,并且规格符合设计要求(三板模脱料板与后模固定)至少两片。

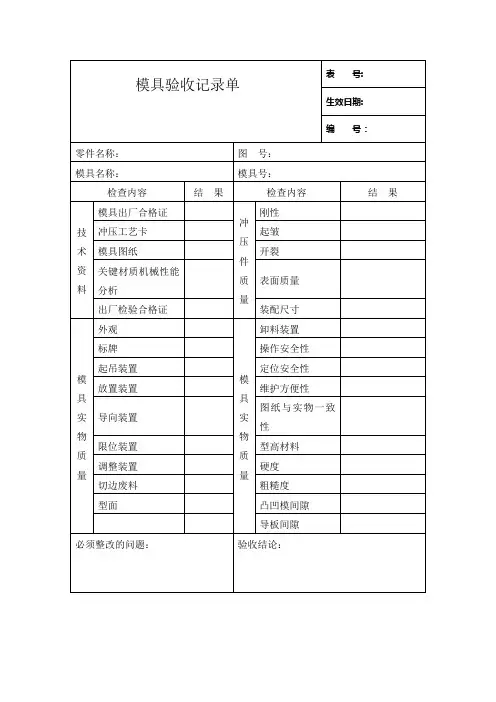

模具验收记录单

模具验收记录单
检查内容刚性冲压工艺卡起皱模具图纸开裂关键材质机械性能分析表面质量出厂检验合格证装配尺寸卸料装置标牌操作安全性起吊装置定位安全性放置装置维护方便性导向装置图纸与实物一致限位装置型高材料调整装置硬度切边废料粗糙度凸凹模间隙导板间隙必须整改的问题
模具验收记录单
表号:
生效日期:
编号：
零件名称：
图号：
模具名称：
模具号：
检查内容
结果
检查内容
结果
技术资料
模具出厂合格证
冲压件质量
刚性
冲压工艺卡
起皱
模具图纸
开裂
关键材质机械性能分析
表面质量
出厂检验合格证
装配尺寸
模具实物质量
外观
模具实物质量
卸料全性
放置装置
维护方便性
导向装置
图纸与实物一致性
限位装置
型高材料
调整装置
硬度
切边废料
粗糙度
型面
凸凹模间隙
导板间隙
必须整改的问题：
验收结论：
验收人员签字：

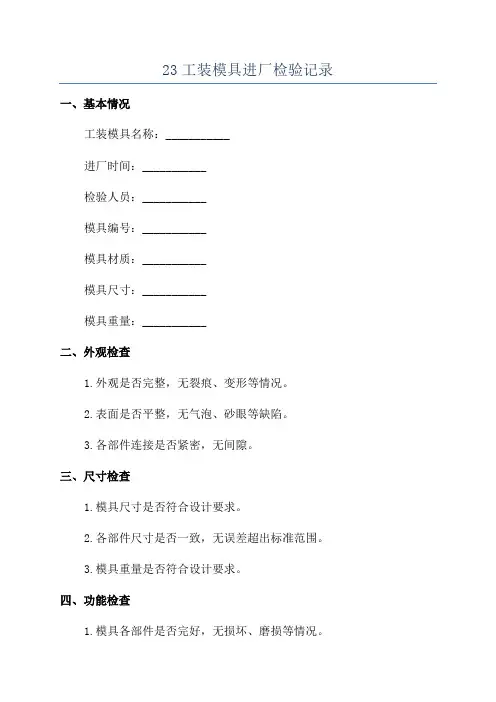

23工装模具进厂检验记录

23工装模具进厂检验记录

23工装模具进厂检验记录一、基本情况
工装模具名称：___________
进厂时间：___________
检验人员：___________
模具编号：___________
模具材质：___________
模具尺寸：___________
模具重量：___________
二、外观检查
1.外观是否完整，无裂痕、变形等情况。

2.表面是否平整，无气泡、砂眼等缺陷。

3.各部件连接是否紧密，无间隙。

三、尺寸检查
1.模具尺寸是否符合设计要求。

2.各部件尺寸是否一致，无误差超出标准范围。

3.模具重量是否符合设计要求。

四、功能检查
1.模具各部件是否完好，无损坏、磨损等情况。

2.模具是否能够正常工作，无卡滞、卡死等故障。

3.模具使用寿命是否满足要求。

五、安全检查
1.模具是否有安全隐患，如尖锐边角、易脱落部件等。

2.模具操作是否方便，无不必要的操作过程。

3.模具使用过程中是否存在安全风险。

六、检验结论
根据以上检查情况，工装模具符合要求，可以正常使用。

如有瑕疵或问题，需要修复后再次检验。

七、检验记录
检验人员签字：___________。

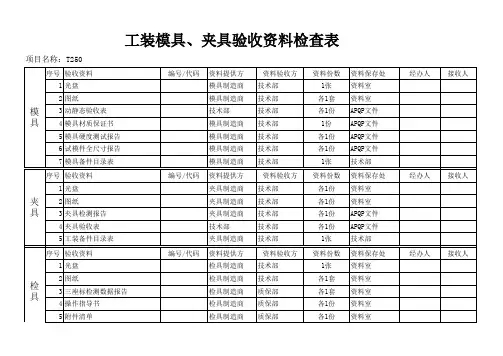

工装模具、夹具验收资料检查表

工装模具、夹具验收资料检查表

4 操作指导书
5 附件清单
编号/代码
资料提供方 模具制造商 模具制造商 技术部 模具制造商 模具制造商 模具制造商 模具制造商
编号/代码
资料提供方 夹具制造商 夹具制造商 夹具制造商 技术部 夹具制造商
编号/代码
资料提供方 检具制造商 检具制造商 检具制造商 检具制造商 检具制造商
资料验收方 技术部 技术部 技术部 技术部 技术部 技术部 技术部
工装模具、夹具验收资料检查表
项目名称：T250
序号 验收资料
1 光盘
2 质保证书
5 模具硬度测试报告
6 试模件全尺寸报告
7 模具备件目录表
序号 验收资料
1 光盘
夹
2 图纸
具
3 夹具检测报告
4 夹具验收表
5 工装备件目录表
序号 验收资料
1 光盘
2 图纸
检
具
3 三座标检测数据报告
资料验收方 技术部 技术部 技术部 技术部 技术部
资料验收方 技术部 技术部 质保部 质保部 质保部
资料份数 1张 各1套 各1份 1份 各1份 各1份 1张
资料保存处 资料室 资料室 APQP文件 APQP文件 APQP文件 APQP文件 技术部
资料份数 各1份 各1份 各1份 各1份 1张
资料保存处 资料室 资料室 APQP文件 APQP文件 技术部
资料份数 1张 各1套 各1套 各1份 各1份
资料保存处 资料室 资料室 资料室 资料室 资料室
经办人 接收人 经办人 接收人 经办人 接收人
具
6 A表,B表,C表
检具制造商 质保部
各1份 资料室

模具验收单 范本

模具验收单 范本

） ）
SKD11 SKD11 / / 螺丝固定 / (H)mm □无 无 □无 □无 □无 □无 无 □无 □否 □否 □否 □否 □否 □否 模具科 承认 担当
材料投入量 0.67 机器转速 机器吨位 出料方式 送料方式 机器用油 冲头 /
备 品 备 件
入子 垫片 其它
1、连续正常生产时，有无异常现象。 2、是否达到设计要求。 金 型 状 态 3、尺寸、外观、形状 是否安定，不良率是否正常0.1%以下。 4、上下模配合是否吻合，卸料板与导柱配合是否顺畅。 5、模具整体制作是否合理，精良。 6、冲头、入子是否磨损。 技术开发部判定： □合格 □需量产判定 （ □ 1批量数量 ( □ 2批量数量 量 产 情 况 第一批量注番 加工日期 生产数量
冲压科 承认 担当
评价:
事业部
成本管理部 技术开发部
欧达可电子（深圳）有限公司
管理No.CG-1-015(B)
G-1-015(B)
模具验收单（冲压模）
金型提供方 □社内模具部制作 □外协厂商制作（厂商名称： 金型名称 验收内容 部品材质 厚(T)×宽(W)×步距(P)×比重(ρ) 材料规格 金型取数 生 产 条 件 部品净重 3.5 Cav g/模 g/模 秒/pcs 吨 落料 机送 冲剪油 / / / / 资 料 金 型 规 格 单边刃口间隙 落料斜度 模高 金型主加工 金型尺寸 2D图档 3D图档 组立图 部品图 组件清单 样品 型检数据 金型保管证 / (L)× 有 有 有 有 有 有 □有 有 □是 □是 □是 □是 □是 □是 技术开发部 承认 PCS ) PCS ) 量 产 评 价 担当 / 3 170 刃口有效长度 卸料板间隙 固定方式 金型设计寿命 (W)× 模架材质 主板材质 A3 SKD11 入子材质 冲头材质 品番 □客供金型（客户名称： ） □其它（ 制作图号

模具验收单

模具验收单

模具名称验收地点评价人员评价时间NG NG 模具验收的主要评价项目XXX 机械有限公司模具验收单 文件编号:模具代号模具供应商模具外观喷天蓝色油漆:　模具动定模的四角部要有撬模槽:模具外观验收验收项目判定评价简述OK 模具铭牌是否符合我司的要求:(名称/图号/重量/外形尺寸/熔杯大小等)　安装熔杯孔尺寸是否符合机器使用:(与分体熔杯配合/整体熔杯则与机器配合,要求填写实际数据)模具下方要求制作保护分流锥及浇口套冷却水管的垫块:熔杯/浇口套直径大小是否符合要求:(要求依图面单独检测,并填写实际数据)　模具型腔验收验收项目判定评价简述OK模具吊装孔必须要吊装平衡；(500T 以上模具侧面也要加工吊装孔)　动模推板预复位螺孔及位置尺寸是否符合我司机器的要求:渣包、浇口、分流锥抛光检查模具型腔表面是否有烧焊:检查模具型腔是否有裂纹及磕碰痕迹:模具型腔材料是否符合我司的要求:(型腔材质报告)模具动定型腔脱模面是否抛光加工:所有成型面的火花纹是否去除:所有顶针孔必须配合顺滑,不能有卡滞现象:所有顶针要求配平型腔面:(正常顶针应高出型腔面0.05~0.1mm)动定模型腔/滑块等配模表面红丹粉的贴合状况是否合格:模具型腔尺寸是否符合要求：(要求填写测量数据)NG NG ■备注：所有顶针要求配平型腔面:(正常顶针应高出型腔面0.05~0.1mm)所有型腔运水孔必须用堵头堵水:(装模之前要试是否漏水)浇口套/分流锥的运水管要求单独连接:检查模具型腔的刻字:(含模具的班组标识/模具代号/产品图号/材料牌号等)动定模型腔必须要有吊装孔:油缸不能有漏油现象:(容易卸压造成滑块压坏)模具备件验收模具安装完成后必须进行试水实验:(试水压力保证0.3mpa 以上不漏水)如果模具有需要高压点冷,必须要单独连接:模具使用的顶针依直径大小及长度各备两支(长度取最长为准)　所有型芯尺寸实物要与图面一致:(后续按图纸直接采购)　验收项目判定评价简述OK模具中所有直径小于12mm 必须要有备件:(要求两套)　易损型芯要求表面光滑且氮化处理:模具资料验收验收项目判定评价简述OK模具纸质图档一份:(含模具加工图面/产品浇口图/运水图等)　模具易损型芯纸质图档及清单一份:　交付模具的资料要求采用打孔文件夹方式:　整套模具的2D/3D 电子档光碟一张:　评价简述是对于验收项目进行说明其它相关资料:　综合评价:为验收的关健项目为验收的普通项目模具使用说明书/出厂检验报告(含硬度检测):　模具型腔材质报告及热处理报告:　。

模具验收单

模具验收单

日期：

日期：
日期：
日期：
日期：
苏州德业精密模塑有限公司
模具验收单
模具编号 序号 1 2 3 4 5 6 7 各部门意见 意见： 技术部 签字： 意见： 品质部 签字： 意见： 生产部 签字： 意见： 资材部 签字： 检验结 论： 合格 □ 不合格 □ 签字：
DP2202A
产品品号 标准
产品品名 合格
验收日期 可接受 不可接受
产品尺寸是否与设计图相符合（技术） 产品外观的光洁度是否达到要求（品质） 产品与其它产品装配是否达到要求（生产部） 模具用料是否按约定要求执行（技术） 产品注塑是否正常（注塑） 产品冲制是否正常（冲压）
