1 绪论1.1 课题内容设计一套能够高效率生产的高质量电池后盖注射模。
1.2 课题背景由于塑料材料具有许多优点，目前正逐渐成为金属材料的良好代用材料，在很多领域都出现了金属材料塑料化的趋势。
作为注塑成型加工的主要工具之一的注塑模具，在质量、精度、制造周期以及注塑成型过程中的生产效率等方面水平的高低，直接影响产品的质量、产量、成本及产品的更新换代，同时也决定着企业在市场竞争中的反应能力和速度。
随着塑料新品种的不断出现以及塑料制品在结构、外观上要求的日益提高，使产品的设计和模具设计过程变得越来越复杂。
而传统的模具设计是在二维环境下采用手工绘图的方式进行的，已经很难满足这种发展变化的需要。
过去模具设计工作主要依靠设计人员的经验，模具的加工制造又在很大程度上依赖于生产者的操作技能，因此存在模具设计水平低、加工质量差、生产周期长、使用寿命短等缺陷。
注塑模具CAD／CAM技术的应用，从根本上改变了传统的塑料产品开发和模具加工方式，大大地提高了产品的质量、缩短了开发周期、降低了生产成本、强有力地推动了模具工业的发展。
一些大型的商品化CAD／CAM 软件，如Pro／Engineer、Unigraphics II、Cimatron、MoldFlow等，都已开发出专门用于注塑模具设计的功能模块，为模具设计提供了十分方便的工具。
有资料统计表明，采用CAD技术可以使模具设计时间缩短50％。
在欧美一些工业发达的国家，CAD／CAM已经成为模具行业一种普遍应用的技术。
在CAD应用方面，已经超越了甩掉图板、二维绘图的初级阶段。
在模具设计中采用三维CAD软件的企业已经接近90％。
目前，国内也有不少企业开始应用CAD软件进行模具设计。
UG、MoldFlow等软件在注塑模具设计中的应用，成功地弥补了传统设计方法的不足，制品几何造型、分型面的创建、模具的结构设计，都是基于同一数据库进行的，既方便，又易保证制品的精度。
1.3 课题的来源及要求本课题来源于景德镇陶瓷学院。
⼿机电池后盖毕业设计论⽂《⼿机电池后盖模具设计书》设计课题⼿机电池后盖毕业设计（论⽂）原创性声明和使⽤授权说明原创性声明本⼈郑重承诺：所呈交的毕业设计（论⽂），是我个⼈在指导教师的指导下进⾏的研究⼯作及取得的成果。
尽我所知，除⽂中特别加以标注和致谢的地⽅外，不包含其他⼈或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历⽽使⽤过的材料。
对本研究提供过帮助和做出过贡献的个⼈或集体，均已在⽂中作了明确的说明并表⽰了谢意。
作者签名：⽇期：指导教师签名：⽇期：使⽤授权说明本⼈完全了解⼤学关于收集、保存、使⽤毕业设计（论⽂）的规定，即：按照学校要求提交毕业设计（论⽂）的印刷本和电⼦版本；学校有权保存毕业设计（论⽂）的印刷本和电⼦版，并提供⽬录检索与阅览服务；学校可以采⽤影印、缩印、数字化或其它复制⼿段保存论⽂；在不以赢利为⽬的前提下，学校可以公布论⽂的部分或全部内容。
作者签名：⽇期：学位论⽂原创性声明本⼈郑重声明：所呈交的论⽂是本⼈在导师的指导下独⽴进⾏研究所取得的研究成果。
除了⽂中特别加以标注引⽤的内容外，本论⽂不包含任何其他个⼈或集体已经发表或撰写的成果作品。
对本⽂的研究做出重要贡献的个⼈和集体，均已在⽂中以明确⽅式标明。
本⼈完全意识到本声明的法律后果由本⼈承担。
作者签名：⽇期：年⽉⽇学位论⽂版权使⽤授权书本学位论⽂作者完全了解学校有关保留、使⽤学位论⽂的规定，同意学校保留并向国家有关部门或机构送交论⽂的复印件和电⼦版，允许论⽂被查阅和借阅。
本⼈授权⼤学可以将本学位论⽂的全部或部分内容编⼊有关数据库进⾏检索，可以采⽤影印、缩印或扫描等复制⼿段保存和汇编本学位论⽂。
涉密论⽂按学校规定处理。
作者签名：⽇期：年⽉⽇导师签名：⽇期：年⽉⽇注意事项1.设计（论⽂）的内容包括：1）封⾯（按教务处制定的标准封⾯格式制作）2）原创性声明3）中⽂摘要（300字左右）、关键词4）外⽂摘要、关键词5）⽬次页（附件不统⼀编⼊）6）论⽂主体部分：引⾔（或绪论）、正⽂、结论7）参考⽂献8）致谢9）附录（对论⽂⽀持必要时）2.论⽂字数要求：理⼯类设计（论⽂）正⽂字数不少于1万字（不包括图纸、程序清单等），⽂科类论⽂正⽂字数不少于1.2万字。

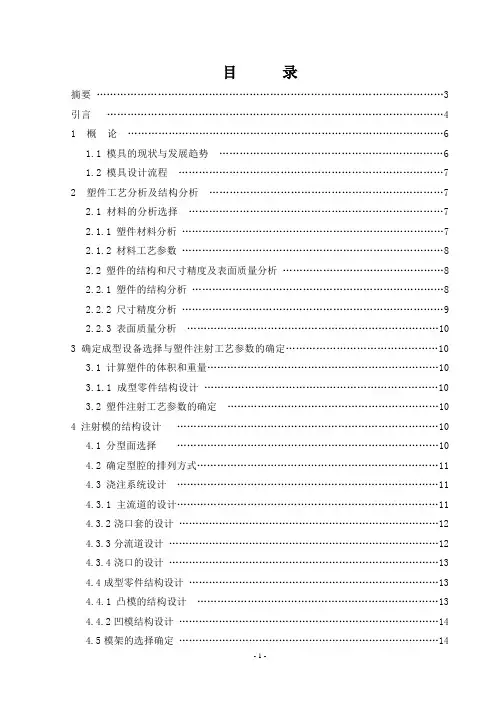

目录摘要 (3)引言 (4)1 概论 (6)1.1 模具的现状与发展趋势 (6)1.2 模具设计流程 (7)2 塑件工艺分析及结构分析 (7)2.1 材料的分析选择 (7)2.1.1塑件材料分析 (7)2.1.2材料工艺参数 (8)2.2塑件的结构和尺寸精度及表面质量分析 (8)2.2.1塑件的结构分析 (8)2.2.2尺寸精度分析 (9)2.2.3表面质量分析 (10)3 确定成型设备选择与塑件注射工艺参数的确定 (10)3.1计算塑件的体积和重量 (10)3.1.1 成型零件结构设计 (10)3.2塑件注射工艺参数的确定 (10)4注射模的结构设计 (10)4.1分型面选择 (10)4.2确定型腔的排列方式 (11)4.3浇注系统设计 (11)4.3.1主流道的设计 (11)4.3.2浇口套的设计 (12)4.3.3分流道设计 (12)4.3.4浇口的设计 (13)4.4成型零件结构设计 (13)4.4.1 凸模的结构设计 (13)4.4.2凹模结构设计 (14)4.5模架的选择确定 (14)5模具设计的有关计算 (14)5.1型腔和型芯工作尺寸计算 (15)5.2型腔侧壁厚度和底板厚度计算 (15)6 模具加热和冷却系统的计算 (16)7模具闭合高度的确定以及模具的安装要求 (16)7.1模具闭合高度的确定 (16)7.2模具的安装要求 (17)8绘制模具总装配图和非标零件工作图 (17)9 注射模主要零件加工工艺规程的编制 (24)9.1上凹模镶块 (25)9.2 下模固定板 (26)10注射模的安装与试模 (27)10.1模具的安装 (27)10.2试模 (28)结束语 (29)参考文献 (29)附件． (30)电话机电池盖子的设计机电工程学院模具设计与制造 XX摘要:塑料模具在当今社会越来越广泛的应用，从手机、电脑、饮料、台灯、水笔、水盆等方面应用极其广泛。
注射成形是成形热塑件的主要方法，因此应用范围很广。

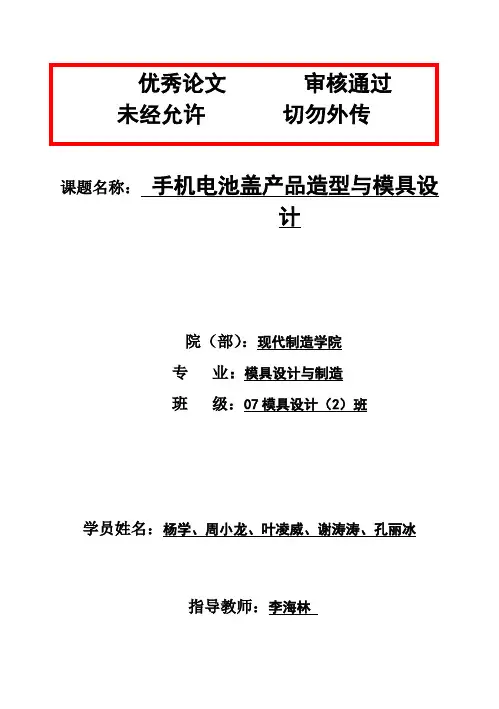

课题名称：手机电池盖产品造型与模具设计院（部）：现代制造学院专业：模具设计与制造班级：07模具设计（2）班学员姓名：杨学、周小龙、叶凌威、谢涛涛、孔丽冰指导教师：李海林完成时间： 2010年摘要模具是一种技术密集、资金密集型新产品，在我国国民经济中的地位非常重要。
模具工业已被我国正式确定为基础产业。
并在“十五”计划中列为重点扶持产业。
由于新技术、新材料、新工艺的为断发展，促使模具技术不断进步，对人才的知识、能力、素质的要求也在不断提高。
模具制造技术迅速发展，已成为现代制造技术的重要组成部分。
模具在设计中采用有限元法、边界元法进行流动、冷却、传热过程的动态模拟技术，模具的CI M S技术，已在开发的模具DN M 技术以及数控技术等，几乎覆盖了所有现代制造技术。
现代模具制造技术朝着加快信息驱动、提高制造柔性、敏捷化制造及系统化集成的方向发展。
本次毕业设计是大学阶段必不可少的内容，这是对三年来所学知识的一次重大考核，意义非常重大。
该毕业设计的对象是“手机电池盖”。
其设计内容主要包括有：①手机电池盖的模具设计；②手机电池盖的造型设计；③塑件设计的分析等。
而且本次的毕业设计广大老师和同学的帮助，在此一一表示感谢！由于实践经验缺乏、知识水平有所限，设计中难免出现了不妥和错误之处，敬请各位老师不吝赐教，多加指点，以便修正，以臻完善，不胜感激。
关键词：手机电池盖、ABS、注射模具结构、侧向抽芯、成型零件工艺、装配目录第一节塑料模具的分类。
第二节毕业设计目标。
第三节产品的工艺分析。
3.1 材料的选择。
3.2 主要用途。
3.3 成型特点。
3.4 ABS注射参数。
第四节模具的设计过程。
4.1 模具的结构设计。
4.2 型腔数量以及排列形式。
4.3 注射机的选定。
4.4 分型面位置的确定。
4.5 浇注系统的选择与设计。
4.5.1 主流道..................................................4.5.2 分流道..................................................4.5.3 浇口的设计..............................................4.6 排气系统的设计。

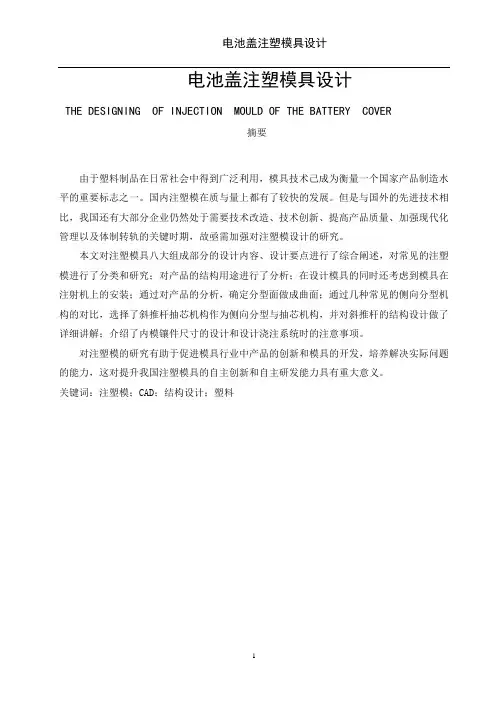

电池盖注塑模具设计电池盖注塑模具设计THE DESIGNING OF INJECTION MOULD OF THE BATTERY COVER摘要由于塑料制品在日常社会中得到广泛利用，模具技术己成为衡量一个国家产品制造水平的重要标志之一。
国内注塑模在质与量上都有了较快的发展。
但是与国外的先进技术相比，我国还有大部分企业仍然处于需要技术改造、技术创新、提高产品质量、加强现代化管理以及体制转轨的关键时期，故亟需加强对注塑模设计的研究。
本文对注塑模具八大组成部分的设计内容、设计要点进行了综合阐述，对常见的注塑模进行了分类和研究；对产品的结构用途进行了分析；在设计模具的同时还考虑到模具在注射机上的安装；通过对产品的分析，确定分型面做成曲面；通过几种常见的侧向分型机构的对比，选择了斜推杆抽芯机构作为侧向分型与抽芯机构，并对斜推杆的结构设计做了详细讲解；介绍了内模镶件尺寸的设计和设计浇注系统时的注意事项。
对注塑模的研究有助于促进模具行业中产品的创新和模具的开发，培养解决实际问题的能力，这对提升我国注塑模具的自主创新和自主研发能力具有重大意义。
关键词：注塑模；CAD；结构设计；塑料AbstractWith the broad application of the plastic product in society,the mould technology has become a significant sign of measuring a nation’prodcut manufacturing level.The domestic injection mould has gained fast development in quality and quantity.However,compared to the advanced technology of foreign country,a vast majority of enterprises of our nation still are in the critical stage of being badly in need of the technology transformation,the technology innovation,promoting the product quality,enhancing modern management and shifting the system.Therefore,there is urgent need to strengthen the research of the injection mould.This article conducst comprehensive statements of the designing content and designing key points of the eight great compositions of the injection mould,conduct classification and research of common injection moulds;analyzes the structure and application of the product;considere the installation of the mould on the injection machine while designing the mould;by means of the analysis of the product,confirm the bent cover as the parting line ;by means of the contrast of several common slides,select the lifter as the slide and explain the structure designing of the lifter in detail;introduce the designing of the core insert and the matters needing attention of designing runner system.The research of the injection mould contributes to the innovation of product and the development of the mould in mould industry,fostering the practical ability of solving the problems,which has significant meaning in promoting the innovation and development on our own of our nation’injection mould.Key words: injection mould; CAD;the designing of the structure; plastic前言注塑模是一种可以重复地大批量地生产塑料零件或制品的一种生产工具。

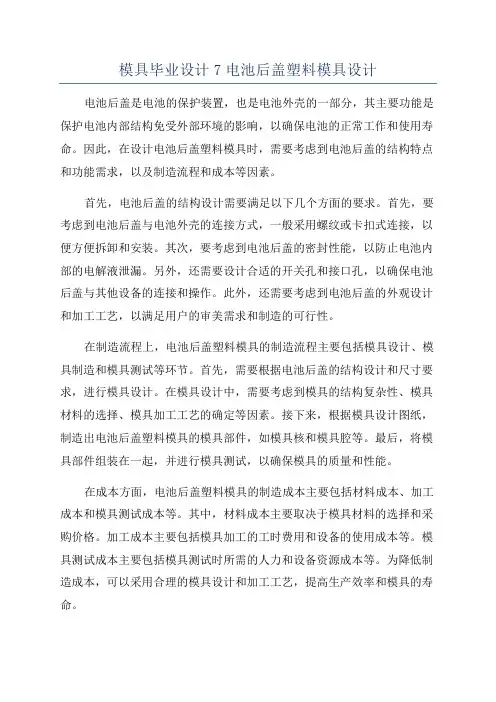

模具毕业设计7电池后盖塑料模具设计电池后盖是电池的保护装置，也是电池外壳的一部分，其主要功能是保护电池内部结构免受外部环境的影响，以确保电池的正常工作和使用寿命。
