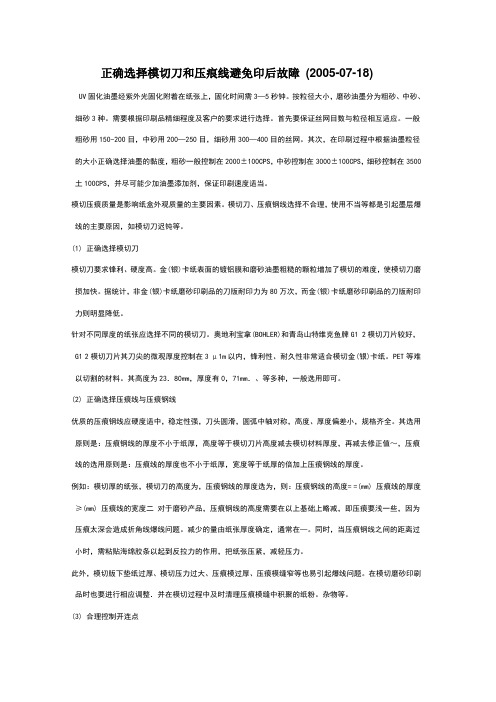

正确选择模切刀和压痕线避免印后故障(2005-07-18)UV固化油墨经紫外光固化附着在纸张上，固化时间需3—5秒钟。
按粒径大小，磨砂油墨分为粗砂、中砂、细砂3种。
需要根据印刷品精细程度及客户的要求进行选择。
首先要保证丝网目数与粒径相互适应。
一般粗砂用150-200目，中砂用200—250目，细砂用300—400目的丝网。
其次，在印刷过程中根据油墨粒径的大小正确选择油墨的黏度，粗砂一般控制在2000±100CPS，中砂控制在3000±100CPS，细砂控制在3500土100CPS，并尽可能少加油墨添加剂，保证印刷速度适当。
模切压痕质量是影响纸盒外观质量的主要因素。
模切刀、压痕钢线选择不合理，使用不当等都是引起墨层爆线的主要原因，如模切刀迟钝等。
(1) 正确选择模切刀模切刀要求锋利、硬度高。
金(银)卡纸表面的镀铝膜和磨砂油墨粗糙的颗粒增加了模切的难度，使模切刀磨损加快。
据统计，非金(银)卡纸磨砂印刷品的刀版耐印力为80万次，而金(银)卡纸磨砂印刷品的刀版耐印力则明显降低。
针对不同厚度的纸张应选择不同的模切刀。
奥地利宝拿(BOHLER)和青岛山特维克鱼牌G1 2模切刀片较好，G1 2模切刀片其刀尖的微观厚度控制在3 μ1m以内，锋利性、耐久性非常适合模切金(银)卡纸。
PET等难以切割的材料。
其高度为23．80mm，厚度有0，71mm．、等多种，一般选用即可。
(2) 正确选择压痕线与压痕钢线优质的压痕钢线应硬度适中，稳定性强，刀头圆滑，圆弧中轴对称，高度、厚度偏差小，规格齐全。
其选用原则是：压痕钢线的厚度不小于纸厚，高度等于模切刀片高度减去模切材料厚度，再减去修正值～，压痕线的选用原则是：压痕线的厚度也不小于纸厚，宽度等于纸厚的倍加上压痕钢线的厚度。
例如：模切厚的纸张，模切刀的高度为，压痕钢线的厚度选为，则：压痕钢线的高度= =(mm) 压痕线的厚度≥(mm) 压痕线的宽度二对于磨砂产品，压痕钢线的高度需要在以上基础上略减，即压痕要浅一些，因为压痕太深会造成折角线爆线问题。
日本模切刀常用规格以及品种说明
日本冢谷tsukatani模切刀在我们印刷模切市场上常常有使用
或接触到，但很多朋友往往容易在选择此品牌刀片时容易发生
买回的货却不是自己要的那种特性的事。
这是因为tsukatani刀
片细分种类比较多，现大致罗列说明，希望能帮到大家。
品名厚度/高度硬度(刀锋/
刀身)
适用说明
日本特硬刀H-80 0.71/23.60(2
3.80)
80/60 粘胶裱纸/夹
板/胶盒
日本中硬刀
DH-80
0.71*23.80 80/58 以上/厚纸板
日本中软刀
HF-80
0.71/23.80 80/55 以上/灰纸板
日本单边刀SH-80 0.71/23.80 70/60 公仔拼图/橡
塑胶密封制
品等模切表
面保持平直日本软刀
DS-70
0.71/23.80 70/45 卡纸/瓦椤纸
DS-70不干胶刀0.45/8 68/40 胶纸/商标/粘
贴纸
DMH不干胶
刀
0.45*8/9.5 55/50 同上
SS-80CW日
本冢谷高刀
0.71/35 70/50 塑胶/膜
日本镜面刀MIR33 0.71/23.80(2
3.60)
60/40 普通胶纸.人
造革
S-80冢谷刀0.71/23.80 80/45 泡沫/人造革。

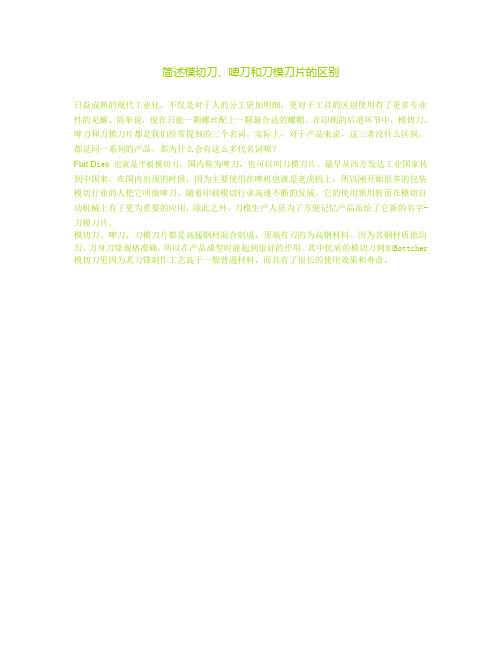

简述模切刀、啤刀和刀模刀片的区别
日益成熟的现代工业化，不仅是对于人的分工更加明细，更对于工具的区别使用有了更多专业性的见解。
简单说，现在只能一颗螺丝配上一颗最合适的螺帽。
在印刷的后道环节中，模切刀、啤刀和刀模刀片都是我们经常提到的三个名词。
实际上，对于产品来说，这三者没什么区别，都是同一系列的产品。
那为什么会有这么多代名词呢？
Flat D ie s也就是平板模切刀，国内称为啤刀，也可以叫刀模刀片。
最早从西方发达工业国家传到中国来，在国内出现的时候，因为主要使用在啤机也就是老虎机上，所以刚开始很多的包装模切行业的人把它叫做啤刀。
随着印刷模切行业高速不断的发展，它的使用领用转而在模切自动机械上有了更为重要的应用，除此之外，刀模生产人员为了方便记忆产品而给了它新的名字-刀模刀片。
模切刀、啤刀、刀模刀片都是高猛钢材混合制成，顶端有刃的为高钢材料。
因为其钢材质地均匀、刀身刀锋规格准确，所以在产品成型时能起到很好的作用。
其中优质的模切刀例如Bottcher 模切刀更因为其刀锋制作工艺高于一般普通材料，而具有了很长的使用效果和寿命。
切纸刀片的刃磨切纸刀是印刷企业主要加工工具之一，尤其是印后装订涉及的范围更广，如：单面刀、三面刀等，随着客户对印刷品质量的不断提高，毫无疑问印刷企业对于切纸刀的种类、等级、质量也提出了进一步的要求。
一.切纸刀片的种类1.标准刀：适应各种正常工作条件下使用，不须经常磨研。
2.碳钢刀：这个级别的刀，有抗磨损的特别锋利的刀口，只要在正确的场合使用，使用方法正确，那么它的表现相当一般的标准钢刀的20倍。
3.高速合金钢刀（hss）：这是一种复合钢刀，刀口是用特殊合金制造。
已经证明，这种刀在用于裁切很难的又不平整的纸时，最安全，性能最好。
它的各项性能指标优于碳钢刀4倍。
4.硬质合金钢刀（tct）：刀口上有硬质合金组全而成，最耐磨的刀片，能减少换刀次数，但加工困难、价格较贵。
它的各项性能指标优于高速合金钢3倍以上。
5.超细聚晶体钢刀（ufg）：将金刚石聚晶复合到硬质合金体上的一种超硬材料，它集金刚石的高硬度与硬质合金的高强度于一体。
它的各项性能指标优于硬质合金钢刀3倍。
常用的各种合金刚刀是由刀刃和刀体两部分经过高温镶焊制成。
不同材质的切纸刀片可以得到不同的裁切效率，假设使用高速合金钢刀高速裁切时1.5小时换刀一次，那么硬质合金钢刀6小时换一次，而超细聚晶体钢刀18小时换一次。
我们在选择切纸刀片时应该根据刀体稳定性（刃磨后不变形）、刃磨后裁切量、磨刀次数、停机换刀时间等综合性价比来选择。
在国外高速合金钢切纸刀片应用相当广泛，硬质合金钢刀已成为高速合金钢刀升级换代产品，而超细聚晶体钢刀也已开始普及。
二.切纸刀片刃角的选择切纸刀的刃角选用非常重要，刀片α角越小，刀刃就越锋利，而抗切力就越小，反之刀片α角越大，而抗切刀也就越大。
通常切纸刀片刃角应根据以下三个方面来作出选用：1.根据裁切物抗切力切纸刀片角度的选择是根据裁切物的抗切能力而定，被裁切的纸张、装帧材料坚硬程度是不同的；被裁切的纸叠厚度也是不同的，我们应该根据实际情况来选择适当的切纸刀片角度。
奥地利宝拿刀规格特性详细说明
奥地利进口的宝拿模切刀，英文名称：BOHLER 。
是国内印刷模切行业知名品牌，也叫环宇刀，采用欧洲技术，工艺精湛，刀尖淬火技术一流，刀锋特别锐利，在同行业进口模切刀中间，属于中高档精品级。
其产品性能稳定，供应可靠，品种齐全，所以深得客户们青睐。
正因为它的良好的品牌信誉度，也让市场上出现了不少仿品，。
正品宝拿刀，包装精美，刀身韧性好弹度均匀有力，包装以及刀身字母清晰，只要选择正品宝拿刀，质量有保障，性价比高，模切效果十分理想。
详细说明：软钢刀身具备卓越的弯曲性能，
而特硬刀锋又提供了很强的模切功能，并增强了 使用作寿命。
所以被广泛采用。
淬火宝拿刀特点：
1.中、硬刀身都有，可以根据产品具体选择。
2.提供完美的磨口淬火刀锋.可以模切更坚硬的产品.
3.弯曲性能优秀.可以弯很复杂的形状.
奥地利宝拿刀BOHLER （环宇）产品特性说明及使用范围推荐 常用普通型
模切刀 0.71*23.80 45HS57HV 彩盒、细薄瓦楞纸盒
100支/包
光面不干胶刀 0.45*7/8/9.5
40HS57HV
硬质镭射膜、金银铝薄纸、PET 材料
120支/包 软刀 0.71*23.80 35HS57HV 卡纸、瓦楞纸、标签、贺卡\公仔等复杂形状
100支/包
淬火黑口不干胶刀 0.45*7/8/9.5 40HS57HV 纸质、塑料片、PTE 、PVC 120支/包 薄刀 0.53*23.80
45HS57HV
海绵,EV A 胶,泡棉,细纱
100支/包
4.稳定的产品质量,齐全的各种规格产品供应,可以满足客户不同的需求.。
厂、Ｊ模切版的分类及适用范围∈、０／士，７卜，，。
Ｉ，ｒ”７ｉ，厶、ＰＪ，亚Ｔ模切版广泛应用在印刷、电子、玩具、吸塑及机械制造等许多行业的产品、零配件的模切成型方面。
就印刷模切版的制版而言．２０世纪９０年代初。
国内的印刷包装企业几乎都能利用简单的工具进行手工绘图．再靠手工锯板装刀来制作模切版。
这些模切版由于设计图形简单．精度低、工艺粗糙等原因，已经不能满足当前的模切技术要求。
于是，一批专业模切版制版企业在全国各地，尤其是南方沿海地区诞生．并从德国、日本等模切技术先进的国家引进了电脑绘图机、激光切割机、自动弯刀机等先进的模切制版设备，使中国的模切制版技术有了质的飞跃，国内可加工的模切版种类也丰富起来。
目前．适用于印刷模切成型的刀模版大致可分为以下几种。
一、手工刀模手工制作刀模历史悠久．多为平版刀模。
这种刀模制版工艺简单，制版周期较长，目前只适用于那些图形简单、模切精度要求不高的低档ＥＰ，６ＩＪ包装产品的模切．已远不能适应市场的要求．有被逐步淘汰之势。
二、激光刀模这种模切版因由高精度的激光切割机界板而得名。
激光刀模制版已在绘图、界板及弯刀方面做到数字化。
激光刀模版在几何尺寸精确度．耐印模切版在包装装潢、电子、汽车翻造等领域得到广泛应用力、机械强度等方面的品质较手工刀模版有很大提高．适于以平压平或圆压平结构的各种模切机模切各类中高档印刷包装产品。
目前。
压凸模切一次成型激光刀模和用于模切瓦楞纸箱产品的圆压圆木滚筒激光刀模市场前景非常看好．也进一步扩大了激光刀模的适用范围。
激光刀模目前已成为国内刀模制版行业的主流产品。
三、五金刀模五金刀模制版是一种新兴的刀模制版工艺，其制作工艺复杂，加工技术精密，除采用电脑绘图和激光切割工艺以外．有些产品还要经过数控机床的雕刻、金属热处理等高科技五金加工工艺处理。
根据其适用范围及加工方法不同．大致可分为三类。
１．三文治钢刀模这种新型的刀模版因其版材独特的夹心结构而得名，其版材是由双层合金钢板夹一层高强度的工程塑料复合而成的。
模切刀的保养
柔性版印刷机的模切刀是一种昂贵的刀具，影响其使用寿命的主要因素包括:模切承印材料的种类、承印材料上所印刷的油墨种类以及保养情况、在正确保养模切刀方面尤其需要注意以下事项。
(1)存放应选择阴凉干燥的地方存放模切刀具、为防止生锈，可用尼龙刷子在刀刃处及其附近刷上一层薄薄的机油，存放时最好使用供应商提供的箱子，保证刀刃不与箱内任何部分和物品接触。
可以用海绵泡沫把刀具包起来，箱内的支撑要支撑在模切刀两端的短轴上或肩铁上，不能支撑在刀刃上。
(2)运输要用尺寸合适结实的箱子，每个箱子只放一个模切刀、紧固定位，表面上包上泡沫塑料以防止刀具在箱内移动，并在箱子上注明“易损件”字样、 (3)吊装搬运在车间搬运吊装模切刀具时，应该用棉毯盖住模切刀表面，以防止碰到刀刃。
安装其他零件时，要防止零件松动落在模切上而造成刀具的严重损坏。
(4)使用保养使用模切刀时一定要坚持使用滚肩刮拭毛毡，每天向上滴适量润滑油。
以保持模切刀辊肩与底砧表面的清洁，且在二者间形成一层薄薄的油膜，改善刀具辊肩与砧辊表面的耐磨损性能。
使用过程中要随时掌握模切刀齿轮的磨损情况，必要时及时更换齿轮。
因为在加工时，制造商有意使模切刀齿轮的硬
度略低于砧辊齿轮的硬度，使磨损先发生在模切刀齿轮上，这样可避免频繁更换比较昂贵又难于拆卸的砧辊齿轮。
这种情况与印版滚筒和压印滚筒的齿轮相对硬度的关系非常相似，因为更换印版滚筒齿轮更容易一些。
(5)记录要养成做记录的习惯，包括模切刀使用次数、修磨日期、每次模切时纸张、油墨的情况及其操作者等。
注：本文来自广州爱堡官方网站，转载请注明！。
模切刀种类介绍及模切技术
瓦楞纸箱在现代产品包装中扮演着越来越重要的角色，因其独特的材料结构机理、特有的包装效果和经济实惠而备受实欢迎，无论在国内还是在国外，瓦楞纸箱都是包装领域的佼佼者，同时由于纸包装无污染、符合环保要求，成本低，也备受商家青睐。
模切刀应满足以下性能要求：钢材质地均匀、刀身与刀锋的硬度组合适当、规格准确、刀锋经淬火处理等。
优质的模切刀其刀锋硬度通常明显高于刀身硬度，这样既便于成型，又提供了较长的模切寿命。
模切刀的种类：
模切刀根据功能不同可分为平版模切刀、圆压圆模切刀（如尖齿刀、优力刀等）、特殊效果刀（如点线刀、波纹刀等）。
模切刀的厚度常用模切刀、压痕线的厚度规格见下表1
表1
模切刀片厚度/mm 0.53 0.71 1.05 1.42
压痕线常用厚度/mm 0.71 1.05 1.42 2.13 2.84
模切刀的高度：
专业的模切刀制造公司可以提供各种高度的模切刀，最常用模切刀片的高度为
13.80mm。
根据模切机和被模切材料的特点，以及模切效果要求，其它常用的高度还有23.60mm、30mm、35mm、40mm、50mm等。
常用厚度模切刀、压痕线的高度见表2:
表2
厚度/mm高度/mm
0.7122.8023.0023.0523.1023.1523.2023.2523.3023.35
23.4023.45 3.5023.55 3.6023.65 3.7023.80
1.052
2.4022.6022.8022.802
3.0023.1023.2023.30
1.4220.5021.0021.5021.6021.802
2.0022.4022.5022.60
22.8023.00
⏹低峰刀是应用最广泛的一种模切刀，虽然刀锋很小，看似不够锋利。
其实，在模切
450g/m2以下的卡纸或一些厚度小于0.5mm的材料时，低峰是最理想的形式，其稳定厚度的刀刃支撑为压力的传送起到了很好的作用。
常用低峰刀的角度为520，是非常稳定的基础角度。
刃角越小，其模切阻力越小，自然更加锋利、易于切穿。
但是，刃角越小，保证其锋利和刃口正确的拉削工艺越难。
磨制刃口的420刀片制造工艺相对简单，目前已经有多家公司可以生产，但其刀片性能比拉削方式制作的刀
片要逊色不少。
以拉削方式制造的420刀片具有在模切卡纸时寿命长、可减少纸粉的显著特性；
⏹高峰刀是为模切厚材料而设计的，其修长的刀锋可以极大地减少模切阻力，减小模
切压力，同时给厚材料提供一个良好的切边；
⏹单边刀用于闭合形材料的模切或者要求切边是直边的场合；
⏹单边高峰刀用于模切厚材料。
刀片类别
刀片的类别基本上是以刀身和刀刃的硬度以及刀片刀用材质的结构区分的，通常分为刀刃淬火和不淬火两大类刀片。
淬火的刀刃与柔韧的刀身相结合，实现了刀片弯曲性与耐用性的良好结合。
以上两大类刀片根据用途的不同分为表3所示的几种，在模切不同的产品时，它们有不同的表现。
表3
模切产品刀片类型使用说明
卡纸小于450g/m2低峰软刀模切稳定，易于成型
卡纸小于450g/m2，覆膜低峰磨制软刀磨制刀锋易于切穿表面粘性
材料
厚卡纸高峰加强软刀或厚软刀耐压力强
翻盖烟盒低峰超级涂层软刀极长的模切批次
薄纸、薄膜类材料G12软刀超级锋利，特高精度
灰卡纸山特维克500高峰刀超强耐压，0.71mm的厚度，
易于切入
模切版的制作
在制作模切版前，首先要考虑所要模切的对象的情况，如瓦楞纸板的厚度、精度要求、模切数量。
再确定采用何种成型方式，何种模切刀、压痕线各海绵胶等材料。
平压平模切刀的选择与制作
平压平模切适用面较广，从不干胶、卡纸、瓦楞纸板到塑胶片，木板类的材料都可。
由于包装材料的不断发展，很难将所有的材料和用刀方法一一列举。
根据模切机和模切材料的具体特性，专业的刀片公司可以为用户提供满意的方案。
圆压圆模切刀的选择与制作
瓦楞纸箱成型过去大多使用切角开槽机，随着市场对纸箱精度和包装速度的要求不断提高，模切成型已经成为纸箱生产的主流。
纸箱模切有平压平模切、圆压平模切和圆压圆模切3种方式，其中，平压平模切精度最高，圆压圆模切效率最高。
随着高档模切材料和技术的不断应用、普及，越来越多的纸箱厂选用了圆压圆模切机来生产瓦楞纸箱。
模切加工中对底胶垫、反弹胶的要求
底胶垫和反弹胶的性能对模切质量也有很大影响，因此对其也有较高要求。
要求：底胶垫要尽量平整，反弹胶要根据模切刀的高度和所模切产品而定，若配置不好，会出现清废不好、模切不均匀等问题。
圆压圆模切对底胶垫的要求更高，最关键的是其耐切性能，要求在模切刀的百万次切割下，其表面结构仍非常紧密。
如果底胶垫不耐切，模切一段时间后其表面结构变得松散，就会造成模切不彻底，线速度快速下降，模切精度较差。
因此，最好采用耐切的底胶垫，并且定期调整底胶垫的位置。
压痕钢线的选择
压痕刀具称为钢线、压痕线或啤线。
根据不同压痕需要，钢线的形状有单头线、双头线、圆头线，平头线和尖头线等，如下图：
模切压痕的整个工艺过程为：
设计打样刀具加工排刀装版垫版模切压痕整理成品
装版
装版是将模切压痕的印版固定在模切机版框中，并按规定位置定位。
⏹粘高弹海绵
模切压痕版排好后，在钢刀的刀缝和刀沿粘上高弹海绵，利用高弹海绵的弹性作用，将模切的印料从刀口间推出，避免钢刀被嵌牢而影响操作。
高弹海绵的形状与规格可以根据版面的具体情况选定。
高弹海绵应高出刀口3mm~5mm为宜，硬高弹海绵高出少一些，软高弹海绵可高出多一些。
高弹海绵的高低以能保证模切料从刀口顺利推出，又避免钢刀与钢线“抢纸”现象。
⏹垫版
垫版是将模切压痕印版下面垫上一层或数层纸或纸板，使版面钢刀、钢线压力均匀。
检查印版压力是否均匀可采用如下方法。
（1）试压
用大于模切印版版面的纸板（可选用400~500g/m2）和60g/m2的咭纸覆在模切版面上，进行试压。
压痕浅的地方压力轻，应进行垫版；压痕深的地方，压力大，不需要垫版或少垫版。
（2）涂墨
用墨辊在模切压痕版面上涂墨，墨迹深的地方为版面高点，也是压力大的点，不需垫版或少垫版；墨迹浅的地方为版面低点，也是小压力点，必须垫版。
（3）压复写纸
将模切压痕版面压在复写纸上，复写纸下面铺上白纸，观察白纸上的复写印迹。
复写印迹深的地方为大压力点，复写印迹浅的地方为小压力点。
检查出模切痕版面钢刀和钢线的压力情况后，用局部或全部逐渐增加或减少咭纸层数的方法，使版面压力均匀。
开机
模切压痕印版和压痕模装好后，可开机进行模切压痕。
根据印刷品的图文规格和成型要求，调整规矩位置，定位一定要准确。
