施耐德断路器1、断路器概述是一种过电流保护装置,指能够关合、承载和开断正常回路条件下的电流,并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
2、断路器分类微型断路器塑壳断路器框架断路器三种断路器在额定电流和分断能力上并无非常严格的划分,一些小型断路器在额定电流和分断能力上也可以达到塑壳断路器的低端标准,而一些塑壳断路器也可以到框架断路器的低端标准。
3、断路器简介1. 微型断路器微型断路器的作用:短路保护、过载保护、隔离。
主要的:Acti9(取代M9 ):IC65 、C65 小型直流断路器、C60、IDPN 、C120、NG125 、DPN 、INT125 系列隔离开关。
IC65 为C65 的升级产品,IDPN 为DPN 的升级替代产品。
E9(Easy9):EA9AN 、EA9AH 、EA9A45 、EA9A65 、EA9A47 、EA9A67 、EA9D 隔离开关(关合,隔离)、Osmart 系列:C32N 、C65H、K 系列专为OEM 市场推出的,其价格与性能估计与EASY9 系列差不多,比ic65 总体要低。
例如分断能力只有6KA ,没有10KA 及15KA 的产品;没有1P+N 的产品等等选型的参数:分断能力、脱扣曲线、额定电流、极数。
分断能力:是指断路器安全切断故障电流的能力分断能力:Q 36-50kA: 标准应用:民用住宅、零售商店、医院、学校、公共建筑、工业厂房。
Q 70-100kA: 高性能要求的应用:工业生产线、关键电力设备。
Q 150kA:特殊应用:船舶、重工业。
脱扣曲线B 型曲线:保护短路电流较小的负载(如电源、长电览等),瞬时脱扣范围(3~5) InC 型曲线:保护常规负载和配电线缆,瞬时脱扣范围(5~10) InD 型曲线:保护起动电流大的冲击性负荷(如电动机,变压器等),瞬时脱扣范围(10~14) InViSiSafe 看得见的安全升级款 5代(Acti9系列)在一般环境和条件下r ViSiSafe 都 可确保下级电路的可靠安全。

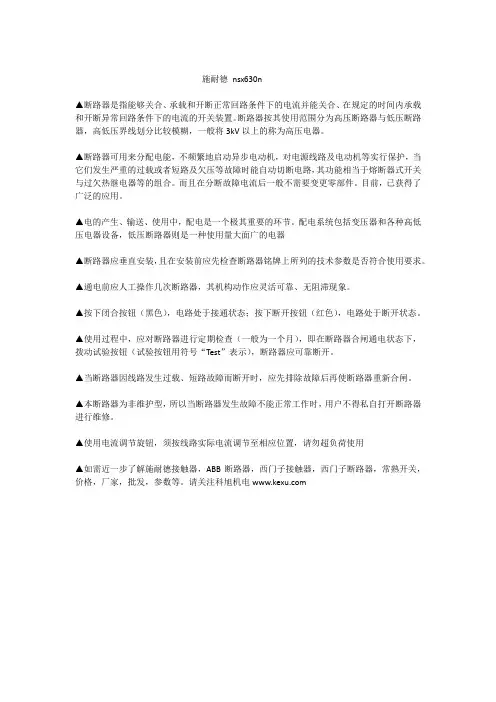

施耐德nsx630n
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器,高低压界线划分比较模糊,一般将3kV以上的称为高压电器。
▲断路器可用来分配电能,不频繁地启动异步电动机,对电源线路及电动机等实行保护,当它们发生严重的过载或者短路及欠压等故障时能自动切断电路,其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前,已获得了广泛的应用。
▲电的产生、输送、使用中,配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备,低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装,且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器,其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮(黑色),电路处于接通状态;按下断开按钮(红色),电路处于断开状态。
▲使用过程中,应对断路器进行定期检查(一般为一个月),即在断路器合闸通电状态下,拨动试验按钮(试验按钮用符号“Test”表示),断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时,应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型,所以当断路器发生故障不能正常工作时,用户不得私自打开断路器进行维修。
▲使用电流调节旋钮,须按线路实际电流调节至相应位置,请勿超负荷使用
▲如需近一步了解施耐德接触器,ABB断路器,西门子接触器,西门子断路器,常熟开关,价格,厂家,批发,参数等。
请关注科旭机电。

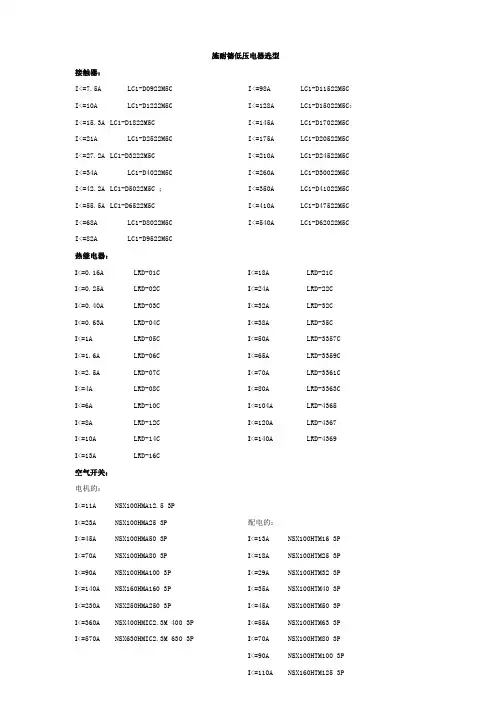

施耐德低压电器选型接触器:I<=7.5A LC1-D0922M5C I<=10A LC1-D1222M5C I<=15.3A LC1-D1822M5CI<=21A LC1-D2522M5C I<=27.2A LC1-D3222M5CI<=34A LC1-D4022M5C I<=42.2A LC1-D5022M5C ;I<=55.5A LC1-D6522M5CI<=68A LC1-D8022M5C I<=82A LC1-D9522M5C I<=98A LC1-D11522M5C I<=128A LC1-D15022M5C;I<=145A LC1-D17022M5C I<=175A LC1-D20522M5C I<=210A LC1-D24522M5C I<=260A LC1-D30022M5C I<=350A LC1-D41022M5C I<=410A LC1-D47522M5C I<=540A LC1-D62022M5C热继电器:I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16C I<=18A LRD-21C I<=24A LRD-22C I<=32A LRD-32C I<=38A LRD-35C I<=50A LRD-3357C I<=65A LRD-3359C I<=70A LRD-3361C I<=80A LRD-3363C I<=104A LRD-4365 I<=120A LRD-4367 I<=140A LRD-4369空气开关:电机的:I<=11A NSX100HMA12.5 3P I<=23A NSX100HMA25 3P I<=45A NSX100HMA50 3PI<=70A NSX100HMA80 3PI<=90A NSX100HMA100 3PI<=140A NSX160HMA160 3PI<=230A NSX250HMA250 3PI<=360A NSX400HMIC2.3M 400 3P I<=570A NSX630HMIC2.3M 630 3P 配电的:I<=13A NSX100HTM16 3P I<=18A NSX100HTM25 3P I<=29A NSX100HTM32 3P I<=35A NSX100HTM40 3P I<=45A NSX100HTM50 3PI<=55A NSX100HTM63 3P I<=70A NSX100HTM80 3P I<=90A NSX100HTM100 3P I<=110A NSX160HTM125 3P I<=140A NSX160HTM160 3P I<=180A NSX250HTM200 3PI<=225A NSX250HTM250 3PI<=360A NSX400HMIC2.3 400 3P I<=600A NSX630HMIC2.3 630 3P三、中间继电器40、31、22CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器:I=800A 型号:MT08N13P MIC 5.0AI=1000A 型号:MT10N13P MIC 5.0AI=1250A 型号:MT12N13P MIC 5.0AI=1600A 型号:MT16H13P MIC 5.0AI=2000A 型号:MT20H13P MIC 5.0AI=2500A 型号:MT25H13P MIC 5.0AI=3200A 型号:MT32H13P MIC 5.0AI=4000A 型号:MT40H13P MIC 5.0ATD101B(分体式,P<=45kW)TD101BB(分体式,P>45kW,用三只电流互感器)TD101B-#-M(#用数字1~5代替,1:1A、2:6.3A、3:25A、4:63A、5:100A)(M代表有4~20mA输出,不输出时取消M)TD101BB-#-M(#用数字6~7代替,6:200A、7:400A)(M代表有4~20mA输出,不输出时取消M) 并注明电流互感器的变比。

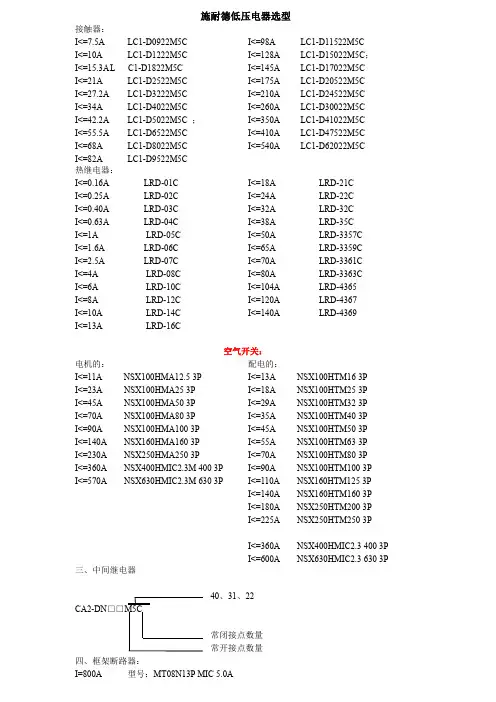

施耐德低压电器选型接触器:I<=7.5A LC1-D0922M5CI<=10A LC1-D1222M5CI<=15.3AL C1-D1822M5CI<=21A LC1-D2522M5CI<=27.2A LC1-D3222M5CI<=34A LC1-D4022M5CI<=42.2A LC1-D5022M5C;I<=55.5A LC1-D6522M5CI<=68A LC1-D8022M5CI<=82A LC1-D9522M5C I<=98A LC1-D11522M5C I<=128A LC1-D15022M5C;I<=145A LC1-D17022M5C I<=175A LC1-D20522M5C I<=210A LC1-D24522M5C I<=260A LC1-D30022M5C I<=350A LC1-D41022M5C I<=410A LC1-D47522M5C I<=540A LC1-D62022M5C热继电器:I<=0.16A LRD-01C I<=0.25A LRD-02C I<=0.40A LRD-03C I<=0.63A LRD-04C I<=1A LRD-05C I<=1.6A LRD-06C I<=2.5A LRD-07C I<=4A LRD-08C I<=6A LRD-10C I<=8A LRD-12C I<=10A LRD-14C I<=13A LRD-16CI<=18A LRD-21CI<=24A LRD-22CI<=32A LRD-32CI<=38A LRD-35CI<=50A LRD-3357CI<=65A LRD-3359CI<=70A LRD-3361CI<=80A LRD-3363CI<=104A LRD-4365I<=120A LRD-4367I<=140A LRD-4369空气开关:电机的:I<=11A NSX100HMA12.53PI<=23A NSX100HMA253PI<=45A NSX100HMA503PI<=70A NSX100HMA803PI<=90A NSX100HMA1003PI<=140A NSX160HMA1603PI<=230A NSX250HMA2503PI<=360A NSX400HMIC2.3M4003P I<=570A NSX630HMIC2.3M6303P 配电的:I<=13A NSX100HTM163PI<=18A NSX100HTM253PI<=29A NSX100HTM323PI<=35A NSX100HTM403PI<=45A NSX100HTM503PI<=55A NSX100HTM633PI<=70A NSX100HTM803PI<=90A NSX100HTM1003PI<=110A NSX160HTM1253PI<=140A NSX160HTM1603PI<=180A NSX250HTM2003PI<=225A NSX250HTM2503PI<=360A NSX400HMIC2.34003P I<=600A NSX630HMIC2.36303P三、中间继电器40、31、22 CA2-DN□□M5C常闭接点数量常开接点数量四、框架断路器:I=800A型号:MT08N13P MIC5.0AI=1000A型号:MT10N13P MIC5.0AI=1250A型号:MT12N13P MIC5.0AI=1600A型号:MT16H13P MIC5.0AI=2000A型号:MT20H13P MIC5.0AI=2500A型号:MT25H13P MIC5.0AI=3200A型号:MT32H13P MIC5.0AI=4000A型号:MT40H13P MIC5.0ATD101B(分体式,P<=45kW)TD101BB(分体式,P>45kW,用三只电流互感器)TD101B-#-M(#用数字1~5代替,1:1A、2:6.3A、3:25A、4:63A、5:100A)(M代表有4~20mA输出,不输出时取消M)TD101BB-#-M(#用数字6~7代替,6:200A、7:400A)(M代表有4~20mA输出,不输出时取消M)并注明电流互感器的变比。

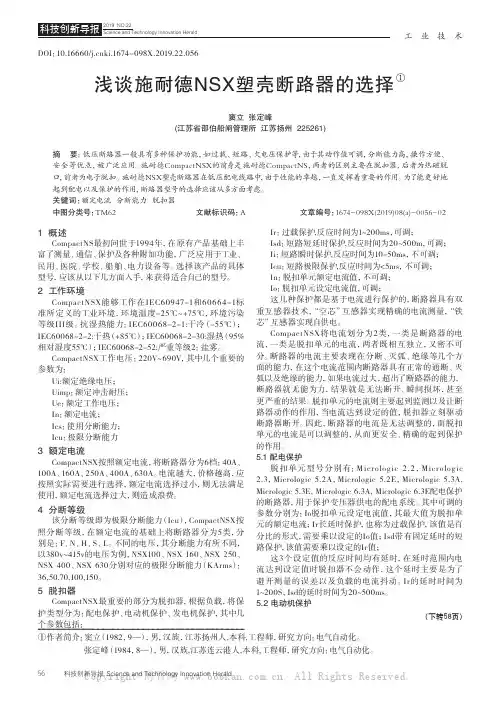

DOI:10.16660/ki.1674-098X.2019.22.056浅谈施耐德NSX塑壳断路器的选择①窦立 张定峰(江苏省邵伯船闸管理所 江苏扬州 225261)摘 要:低压断路器一般具有多种保护功能,如过载、短路、欠电压保护等,由于其动作值可调,分断能力高,操作方便、安全等优点,被广泛应用。
施耐德CompactNSX的前身是施耐德CompactNS,两者的区别主要在脱扣器,后者为热磁脱口,前者为电子脱扣。
施耐德NSX塑壳断路器在低压配电线路中,由于性能的卓越,一直发挥着重要的作用。
为了能更好地起到配电以及保护的作用,断路器型号的选择应该从多方面考虑。
关键词:额定电流 分断能力 脱扣器中图分类号:TM62 文献标识码:A 文章编号:1674-098X(2019)08(a)-0056-02①作者简介:窦立(1982,9—),男,汉族,江苏扬州人,本科,工程师,研究方向:电气自动化。
张定峰(1984,8—),男,汉族,江苏连云港人,本科,工程师,研究方向:电气自动化。
1 概述CompactNS最初问世于1994年,在原有产品基础上丰富了测量、通信、保护及各种附加功能,广泛应用于工业、民用、医院、学校、船舶、电力设备等。
选择该产品的具体型号,应该从以下几方面入手,来获得适合自己的型号。
2 工作环境CompactNSX能够工作在IEC60947-1和60664-1标准所定义的工业环境,环境温度-25℃~+75℃,环境污染等级III级。
抗湿热能力:IEC60068-2-1:干冷(-55℃);IEC60068-2-2:干热(+85℃);IEC60068-2-30:湿热(95%相对湿度55℃);IEC60068-2-52:严重等级2:盐雾。
CompactNSX工作电压:220V~690V,其中几个重要的参数为:Ui:额定绝缘电压;Uimp:额定冲击耐压;Ue:额定工作电压;In:额定电流;Ics:使用分断能力;Icu:极限分断能力3 额定电流CompactNSX按照额定电流,将断路器分为6档:40A、100A、160A、250A、400A、630A。
