计算机网络应用万兆以太网

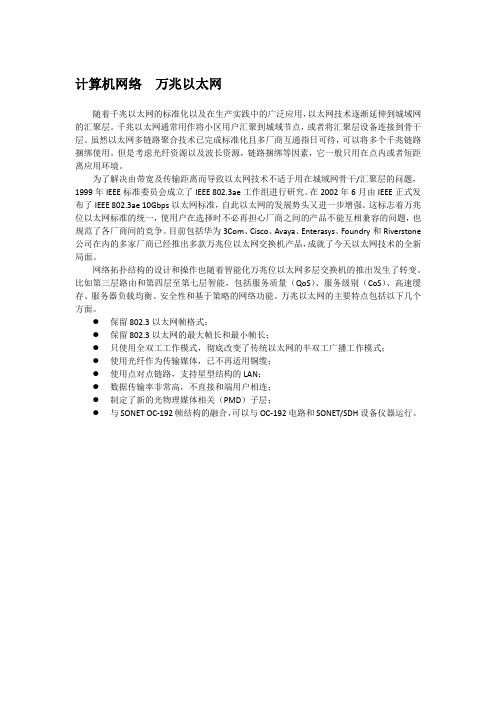

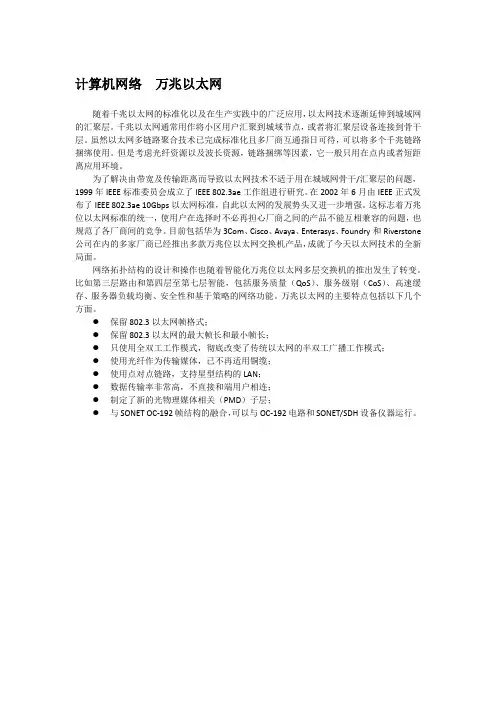

在前面讲到的千兆以太网通常用作将小区用户汇聚到网络的交换中心，或者将汇聚层设备连接到骨干层。虽然以太网多链路聚合技术已完成标准化且多厂商互通指日可待，可以将多个千兆链路捆绑使用，但是考虑光纤资源以及波长资源，链路捆绑等因素，它一般只用在POP点内或者短距离应用环境。
为了解决由带宽及传输距离而导致以太网技术不适用于用在城域网骨干/汇聚层的问题，随后由IEEE 802.3委员会成立的IEEE 802.3ae工作组制定了IEEE 802.3ae 10Gbps（10000Mbps）以太网标准，从而解决了该问题。
万兆以太网能够应用到核心层之间，以及核心层与汇聚层之间的链路上，目前包括华为3Com、Cisco、Avaya、Enterasys、Foundry和Riverstone公司在内的多家厂商已经推出多款万兆以太网交换机产品，成就了今天以太网技术的全新局面。
万兆以太网同样保留了IEEE 802.3的大部分格式，但它只支持全双工工作模式、使用光纤作为传输媒体，制定了新的光物理媒体相关子层（PMD）具有更高的数据传输速率。
万兆以太网包括IEEE 802.3ae万兆以太网标准和IEEE 802.3ak万兆以太网标准两种技术标准。
1．IEEE 802.3ae万兆以太网标准
IEEE 802.3ae万兆以太网标准是基于光纤设计的，它定义了在光纤上传输10Gbps以太网的标准，传输距离从300米到40公里，它将物理层分为局域网物理层（LAN PHY）和广域网物理层（WAN PHY）两个层次，其体系结构如图5-10所示。
10GBASE-R10GBASE-W10GBASE-X
图5-10 IEEE 802.ae定义的LAN和WAN物理层结构
其中，局域网物理层是指与标准以太网的连接，其速率为10Gbps；广域网物理层是指与SDH/SONET的连接，其速率为9.58464Bbps。每种PHY分别可以使用10Gbase-S（850nm 短波）、10Gbase-L（1310nm长波）、10Gbase-E（1550nm长波）3种规格，其最大传输距离分别为300m、10km、40km。
10GBase-S
10GBase-S是针对有850nm激光接收器和10Gbps带宽的多模式光纤（MMF）而设计的。
