桥架计算公式1. 桥架的基本结构桥架由横梁、立柱和支撑构件组成，形成一个稳定的支撑框架。

横梁横跨在立柱上，支撑构件用于加强整个桥架的稳定性。

不同的工程项目和需求会有不同的桥架结构，但基本原理相同。

桥架计算公式主要用于确定桥架的尺寸和荷载能力。

以下是一些常用的桥架计算公式：- 横梁的荷载能力计算公式：荷载能力 = 断面积× 抗弯强度其中，断面积是横梁横截面的面积，抗弯强度是横梁材料的抗弯性能。

- 立柱的荷载能力计算公式：荷载能力 = 断面积× 抗压强度立柱的断面积是立柱横截面的面积，抗压强度是立柱材料的抗压性能。

- 支撑构件的荷载能力计算公式：荷载能力 = 断面积× 抗弯强度支撑构件的断面积是支撑构件横截面的面积，抗弯强度是支撑构件材料的抗弯性能。

这些计算公式可以根据具体的工程需求进行调整和应用，以确保桥架的安全承载能力。

3. 桥架计算公式的应用案例下面以一个通信基站的桥架设计为例，说明桥架计算公式的应用。

假设通信基站的桥架需要承载一定数量的电缆和设备，根据工程要求，需要确定桥架的尺寸和材料。

根据电缆和设备的重量、长度和数量，计算出桥架所需的总荷载能力。

然后，根据桥架的设计寿命和安全系数，确定合适的抗弯强度和抗压强度。

接下来，根据已知的荷载能力和材料性能，可以使用桥架计算公式计算出横梁、立柱和支撑构件的尺寸。

根据计算结果，可以选择合适的材料和型号，并进行具体的设计和施工。

在桥架的安装过程中，还需要考虑结构的连接方式、支撑点的布置和桥架的防腐措施等因素，以确保桥架的稳定性和可靠性。

4. 桥架计算公式的局限性需要注意的是，桥架计算公式只是一种理论模型，实际工程中还需要考虑其他因素，如风荷载、温度变化和地震荷载等。

因此，在实际桥架设计中，需要综合考虑多个因素，并进行合理的安全系数设计，以确保桥架的安全可靠。

桥架计算公式是桥架设计中重要的工具，通过合理应用计算公式，可以确定桥架的尺寸、材料和荷载能力，从而确保桥架的安全可靠。

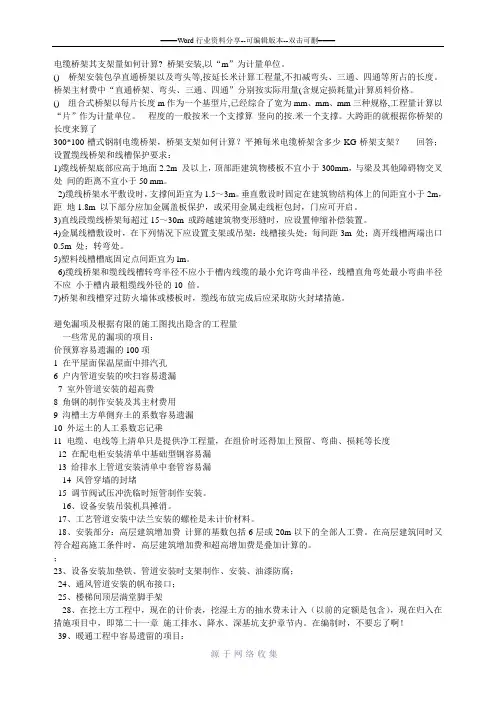

电缆桥架其支架量如何计算? 桥架安装,以“m”为计量单位。

()桥架安装包孕直通桥架以及弯头等,按延长米计算工程量,不扣减弯头、三通、四通等所占的长度。

桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。

()组合式桥架以每片长度m作为一个基型片,已经综合了宽为mm、mm、mm三种规格,工程量计算以“片”作为计量单位。

程度的一般按米一个支撑算竖向的按.米一个支撑。

大跨距的就根据你桥架的长度来算了300*100槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少KG桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面2.2m 及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。

2)缆线桥架水平敷设时，支撑间距宜为1.5～3m。

垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。

3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。

4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m 处；离开线槽两端出口0.5m 处；转弯处。

5)塑料线槽槽底固定点间距宜为lm。

6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。

7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。

避免漏项及根据有限的施工图找出隐含的工程量一些常见的漏项的项目：价预算容易遗漏的100项1 在平屋面保温屋面中排汽孔6 户内管道安装的吹扫容易遗漏7 室外管道安装的超高费8 角钢的制作安装及其主材费用9 沟槽土方单侧弃土的系数容易遗漏10 外运土的人工系数忘记乘11 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度12 在配电柜安装清单中基础型钢容易漏13 给排水上管道安装清单中套管容易漏14 风管穿墙的封堵15 调节阀试压冲洗临时短管制作安装。

一、风系统
镀锌板风管、复合风管、空气幕、空气加热器、冷却器、风机盘管、诱导风机定额中存在支架，不另套支架，但支架的除锈刷油可以取费；吊顶机组支架量：落地机组支架：风机支架量
二、水系统
水管支架量严格按照每米水管不大于0.8kg支架计算，机房水管支架另算
三、电系统
1、线管支吊架计算
长度除以
2、桥架线槽支吊架计算
正常楼层处桥架：水平支架间距按2m，竖向支架间距按1.5m，弯头处单独计算。

桥架截面宽在400以下采用8号通丝加4#角钢，宽在400以上采用4#角钢，横担长度按（桥架宽+100mm）计算。

项目采购时横担由厂家直接提供，个别弯头处现场自行制作焊接。

机房处设备接线用桥架：项目部使用厂家提供可调整高度的焊接角钢安装。

桥架支架制作与安装计算公式
1、桥架支架的制作计算公式
（1）支架高度计算公式：支架高度=桥面高度-沿线高度-垂直曲线高度-超高（若有）。

（2）支架间距计算公式：支架间距=桥跨长度/支架数量-1。

（3）支架型钢截面面积计算公式：截面面积=支架负荷/（材料强度系数×安全系数）。

（4）支架负荷计算公式：支架负荷=自重+桥面系自重+行车荷载+附加荷载。

（5）支架材料强度系数计算公式：材料强度系数=材料屈服强度/安全系数。

2、桥架支架的安装计算公式
（1）支架安装高度计算公式：支架安装高度=支架高度-支架型钢高度。

（2）支架型钢高度计算公式：型钢高度=型钢截面面积/型钢宽度。

（3）支架垂直度计算公式：支架垂直度=（支架高度A-支架高度B）/支架间距×100%。

（4）支架水平度计算公式：支架水平度=（支架安装高度A-支架安装高度B）/支架间距×100%。

（5）支架固定力矩计算公式：固定力矩=支架质量×支架安装高度×重力加速度×支点距离。

支吊架计算方法1.查看施工图纸采用的标准图集，上面有明确的标注2.查看施工验收规范，可以找到支架的间距。

3.以KG为单位，计算出一个支架的重量*支架的个数，套取相应子目即可。

最简单的计算方法：管道的延长米*支架比重系数=支架重量列：喷淋管长100米*支架比重系数=支架重量参考施工验收规范管道支吊架间距计算，约为按管道总量/3米=个数，参考支吊架图集计算出每个支吊架的重量通风管支架：一般采用30*3或40*4角钢，单个计算为（风管底部距现浇顶高+风管宽）*2*型钢理论重量+预埋件重量管道支吊架计算首先，支吊架的计算要遵循规范及对应的标准图籍计算。

对于支吊架的计算没有系数而言，具有现场施工经验的预算员一般都有体会。

预算公司的清单往往会把支架重量计算比实际施工中少很多,这是因为预算公司的清单往往都是按照定额的附录中各种规格管道支架的综合含量来计的，与实际工程用量是有差别的，若是你按照实际用量计算的话，你就会发现的。

提到支架计算系数、可以用定额含量乘以一定的系数来确定，这要靠你自己总结澳！根据管道长度，管道大小，支架间距（3～6ｍ），单个支架估重，各个工程分别估算。

40*4的等边角钢的大约2.4KG/M,管道在安装中一般会根据工程实际(多为梁,距离长时增加板)打支架,按照规范要求,一般管道支架间距可以按照3米考虑,支架重量根据管径大小又不同,一般大点的管道可以按照2米一具考虑,小管子一般1米也够了,灵活处理.水平钢管支托架最大间距(m)公称直径DN(mm) 15 20 25 32 40 50 70 80 100 125 150保温管 1.522 2.5 3344 4.5 5 6非保温管 2.53 3.54 4.5566 6.5 7 8按这个间距算它的个数,我只知道这么多啦!还请知道的人来帮帮我们!按这个间距算它的个数,我只知道这么多啦!还请知道的人来帮帮我们!如果你就是想省事呢，就可以按第米0.6-0.8公斤这样计算就可以了，我们现在一般就按这个来进行计算，还是比较准的如果是预算可以自己估计一下，我一般估计在管子重量的10%左右，一般只多不少。

桥架的计算公式范文桥架（Cable Tray）通常用于工业建筑、商业建筑和公共建筑等场所，用于支撑和保护电缆、电线、信号线和管道等设备。

正确的桥架计算可以确保桥架的安全和稳定运行。

在设计桥架时，通常需要考虑以下几个因素：负载、跨距和支撑功率。

以下是一些常用的桥架计算公式。

1.桥架的负载计算公式：根据所携带的设备和电线的重量来计算桥架的负载。

桥架的负载可以分为静态负载和动态负载。

静态负载计算公式：桥架的静态负载包括设备和电线的重量。

常用的桥架静态负载计算公式如下：负载=(设备负载+电线负载)×安全系数其中，设备负载和电线负载需要根据实际情况进行测量或估计。

安全系数通常为1.5-2，用于考虑不确定因素和额外负载。

动态负载计算公式：桥架的动态负载是指电线和设备在使用过程中由振动引起的附加负载。

常用的桥架动态负载计算公式如下：负载=(设备负载+电线负载)×动态负载系数×安全系数其中，设备负载和电线负载需要根据实际情况进行测量或估计。

动态负载系数通常为0.5-1，用于考虑振动因素。

安全系数同样为1.5-22.桥架的跨距计算公式：桥架的跨距是指两个支撑点之间的距离，通常是桥架设计的关键因素之一、跨距会影响桥架的荷载分布和桥架的稳定性。

常用的桥架跨距计算公式如下：最大跨距=(跨距系数×桥架宽度)+支撑点距离其中，跨距系数是一个由桥架类型和负载计算决定的系数，通常根据行业规范或桥架制造商的指南来确定。

桥架宽度指的是桥架横截面的宽度。

支撑点距离是指两个相邻支撑点的距离。

3.桥架的支撑功率计算公式：支撑功率是指桥架所能承受的最大荷载。

支撑功率的计算需要综合考虑桥架材料、横截面形状和支撑间距等因素。

常用的桥架支撑功率计算公式如下：支撑功率=桥架宽度×桥架高度×材料系数×材料强度其中，桥架宽度指的是桥架的横截面宽度，桥架高度是桥架的横截面高度。

材料系数是一个修正系数，用于考虑材料的强度和材料的特性。

桥架支吊架计算公式
1.桥架自重计算公式：
桥架的自重是指桥架本身所承受的重力。

自重计算公式可以根据材料密度和桥架的几何形状来计算。

一般情况下，自重计算公式如下：自重=材料密度*断面面积*长度
其中，材料密度是指桥架材料本身的密度；断面面积是指桥架在截面上的面积；长度是指桥架的长度。

2.桥架荷载计算公式：
桥架的荷载是指桥架在使用过程中所承受的外部荷载。

根据桥架的使用场景不同，荷载可以分为静态荷载和动态荷载。

静态荷载包括在桥架上摆放的设备和物品的重量，动态荷载包括设备的震动、风荷载等。

荷载计算公式主要根据实际情况具体确定。

3.桥架支吊架安全系数计算公式：
安全系数=施加荷载/承受的最大荷载
其中，施加荷载是指桥架所受到的荷载，最大荷载是指桥架在设计条件下所能够承受的最大荷载。

4.桥架的材料强度计算公式：
桥架的材料强度是指桥架所采用材料的抗拉强度、抗压强度、剪切强度等。

材料强度的计算公式一般遵循国家标准和设计规范。

以上是桥架支吊架计算公式的几个方面，具体计算公式需要考虑桥架的具体情况和设计要求，一般需要进行结构分析和力学计算。

在实际设计
中，还需要根据相关的标准和规范进行验算和评估，以确保桥架的设计符合安全性能和稳定性要求。

桥架支吊架计算公式1.支吊架的最大荷载能力计算：支吊架的最大荷载能力取决于支吊架材料的强度和其所支持或吊装的管道或电缆桥架的重量。

常用的计算公式如下：最大荷载能力=材料强度×支吊架的横截面积其中，横截面积可根据支吊架材料的形状进行计算。

2.横担的最大跨距计算：横担是桥架支吊架系统中的一个重要组件，用于支撑吊架和桥架之间的距离。

横担的最大跨距应根据横担材料的强度和所承受重量进行计算。

计算公式如下：最大跨距=（材料强度×横担的截面积）/承受的重量3.垂直支架的最大跨距计算：垂直支架用于支撑垂直管道或桥架系统。

垂直支架的最大跨距应考虑支架材料的强度和所支撑管道或桥架的重量。

常用的计算公式如下：最大跨距=（材料强度×支架的截面积）/承受的重量4.脚手架支架的有效长度计算：脚手架支架在桥架系统中起着支撑和固定的作用。

为确保支架的稳定性，需要计算其有效长度。

计算公式如下：有效长度=实际长度-（转动系数×材料强度×支架的截面二次惯性矩）/承受的压力5.剪切连接板的尺寸计算：剪切连接板用于连接和支撑桥架系统的各个组件。

为了保证连接的强度和稳定性，需要计算和设计连接板的尺寸。

常用的计算公式如下：连接板尺寸=（材料强度×支架的截面面积）/允许的应力值除了以上列出的计算公式，还需要根据具体情况考虑附加因素，如支撑点的位置、外部环境条件等。

在进行桥架支吊架计算时，必须遵循相关的设计规范和标准，如国家标准、行业标准等。

请确保由专业工程师进行计算和设计，并对结果进行合理验证，以确保支吊架系统的安全可靠性。

电缆桥架支架计算方法1.支架型号选择：根据工程要求和实际情况，选择适合的电缆桥架支架型号。

一般情况下，支架的型号会根据电缆桥架的宽度和高度、所携带电缆的数量和重量等进行选择，以确保支架具有足够的承载能力。

2.布置间距计算：根据电缆桥架的长度和高度以及电缆数量和布置方式，计算出支架之间的间距。

一般情况下，间距应根据电缆桥架的尺寸和负荷要求进行适当调整，以确保电缆桥架的稳定性和安全性。

3.支架数量计算：根据布置间距和电缆桥架的总长度、高度以及所携带的电缆数量，计算出需要的支架数量。

支架数量的计算应考虑到电缆的重量、长度和布置方式，以确保电缆桥架结构的均匀分布和承载能力。

4.负荷计算：根据所携带的电缆数量、重量、长度以及布置方式，计算出电缆桥架的总负荷。

负荷计算主要包括静载荷和动载荷。

静载荷是指电缆自身的重量和额外加在电缆上的重量，而动载荷是指电缆在运行过程中产生的动力荷载，如风荷载和地震荷载等。

5.支架设计：根据负荷计算的结果，进行支架的设计。

支架的设计包括支架材料的选择和尺寸计算。

支架材料的选择应考虑到工程要求、环境条件以及可用性等因素，以确保支架具有足够的强度和刚度。

尺寸计算主要包括支架的截面尺寸、间距和高度等的确定，以确保支架具有足够的承载能力和稳定性。

6.结构分析：进行支架结构的有限元分析和力学计算，以验证支架设计的合理性和可行性。

结构分析主要包括支架的静力学分析和动力学分析，通过分析支架的受力情况和变形情况，确定支架的可靠性和稳定性。

7.施工和验收：按照设计要求和标准进行电缆桥架支架的施工和验收。

施工过程中应严格按照设计图纸和技术要求进行施工，确保支架的质量和安全。

验收过程中应检查支架的尺寸、质量、安装情况和可靠性等，以确保支架符合设计要求和工程标准。

综上所述，电缆桥架支架计算方法主要包括支架型号选择、布置间距计算、支架数量计算、负荷计算、设计分析、施工和验收等内容。

通过科学的计算和设计，可以确保电缆桥架支架具有足够的承载能力和稳定性，保障电缆桥架的正常使用。
