电阻的混联

电阻混联在电路中的作用全文共四篇示例，供读者参考第一篇示例：电阻的混联是电路中常见的一种连接方式，通过将电阻器并联连接在一起，可以达到一些特定的电路设计要求。

电阻混联的作用是在电路中改变电阻值、调节电流分布等，具有重要的作用。

下面将就电阻混联在电路中的作用进行详细的介绍。

在电阻混联中，电压相同混联是指将多个电阻器并联连接在一起，这些电阻器共享相同的电压源。

这种混联方式可以改变电路的总电阻值，使电路的阻值更贴近设计要求。

在电路设计中，有时会需要增加或减小电阻值，此时可以通过电压相同混联的方式来实现。

电压相同混联还可以调节电路中各个支路的电压分配，使电流分布更加均匀，保证电路正常运行。

除了改变电路的总电阻和调节电流分布外，电阻混联还可以实现功率的分配。

在某些功率较大的电路中，为了保护电阻器不过热，可以采用电压或电流相同混联的方式，将功率均匀分布到各个电阻器中，避免出现局部过载的情况。

第二篇示例：电路中电阻混联是一种常见的电路连接方式，它可以有效地调节电路中的电阻值，起到控制电流、电压和功率的作用。

在实际的电路设计和应用中，电阻混联是非常常见的设计技巧，在各种电子设备和电路中都得到了广泛的应用。

电阻混联是指将多个电阻器以一定的方式连接在一起，形成一个整体电路。

通过调节每个电阻器的阻值，可以实现所需的电路输入输出特性。

电阻混联有两种基本形式：并联和串联。

在并联电路中，电阻器的两端都与电路的两端相连接，而在串联电路中，多个电阻器依次连接在一起，形成一个电阻链条。

电阻混联在电路中起着重要的作用，它可以实现以下几个方面的功能：1. 调节电路的阻值：通过混联多个电阻器，可以实现电阻阻值的调节。

这对于需要调节电路中电流大小或功率的应用非常有用。

通过改变电路中的电阻混联方式，可以实现对电路的性能进行调节。

2. 均压分压：在电路中，混联电阻还可以用于进行均压分压。

通过混联电阻器，可以实现不同电压信号的衰减和分压，使电路可以适应不同的输入和输出信号。

一、实训目的本次实训旨在通过实际操作，加深对电阻混联电路的理解，掌握混联电路的等效电阻计算方法，并学会使用伏安法测量电阻。

通过实训，我们能够提高电路分析能力，增强实际操作技能。

二、实训原理1. 电阻混联电路：在电路中，既有电阻串联又有电阻并联的情况称为电阻的混联。

混联电路的等效电阻可以通过串并联电阻的计算公式进行求解。

2. 等效电阻：等效电阻是指将电路中的多个电阻替换为一个电阻，使电路在功能上等效的电阻值。

对于简单的混联电路，可以使用以下公式计算等效电阻：- 对于串联电路，等效电阻 \( R_{\text{eq}} = R_1 + R_2 + \ldots + R_n \)- 对于并联电路，等效电阻 \( \frac{1}{R_{\text{eq}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots + \frac{1}{R_n} \)- 对于串并联混合电路，需要先分别计算串联和并联部分的等效电阻，再进行组合。

3. 伏安法测电阻：伏安法是一种通过测量电阻两端的电压和流过电阻的电流来计算电阻值的方法。

根据欧姆定律 \( R = \frac{U}{I} \)，通过测量电压 \( U \) 和电流 \( I \)，可以计算出电阻值 \( R \)。

三、实训过程1. 实验准备：首先，我们根据实验要求搭建了电阻混联电路，并准备了直流电源、电压表、电流表、电阻等实验器材。

2. 电路搭建：按照电路图连接好电路，确保连接正确无误。

3. 测量电压和电流：打开直流电源，调节电压至适当值，使用电压表测量电阻两端的电压 \( U \)，同时使用电流表测量流过电阻的电流 \( I \)。

4. 计算等效电阻：根据测得的电压和电流值，使用欧姆定律 \( R = \frac{U}{I} \) 计算出电阻值。

5. 多次测量：为了提高实验结果的准确性，我们对电路进行了多次测量，并记录了数据。

6. 数据处理：对实验数据进行处理，求出等效电阻的平均值。

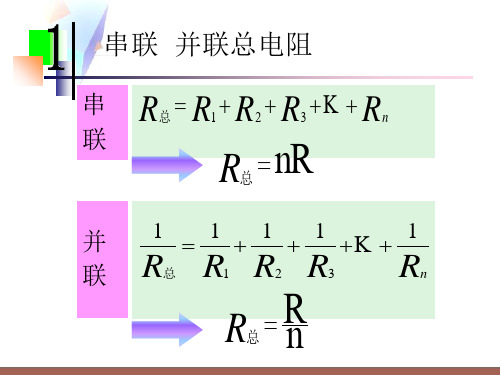

第五节电阻的串联、并联和混联一、电阻串联电路定义：电阻的串联一一把两个或两个以上的电阻依次联接起来，使电流只有一条通路, 如图1-5-1。

（一）串联电路的特点a 6+ u-ad图1-5-1电阻串联电路（1）电路中电流处处相等。

（2）电路总电压等于各部分电路两端的电压之和。

U U1 U2 U3（3）总电阻R R1 R2 R3结论：串联电路的总电阻等于各个电阻之和。

（4）电压分配I 5 ；IRU2 ；R2I 土;R3;I丄Rn U1U2U3U n IR R3I Rn结论：串联电路中各电阻两端的电压与它的阻值成正比。

若两个电阻串联，贝y1UI R R?R1R2 ..U1U ；U 2UR，1 R2R1 R2（5）功率分配旦旦旦旦R R2R3R n结论：串联电路中各电阻消耗的功率与它的阻值成正比。

又因P P P2 P3所以，串联电路总功率等于各电阻上消耗的功率之和。

（二）串联电路的应用1 •获得大阻值电阻：总电阻。

2.限流：总电流。

3 .分压：电压分配。

4.扩大电压表的量程：分压。

例2：有一只电流表，满刻度电流I g= 100 A，表头线圈电阻R g= 1 k ，若将它改装成10V的电压表，应串联多大的电阻?11I、电阻并联电路电阻的并联：把若干个电阻一端连在一起，另一端连接在一起，如图1-5-3。

A A尬r* --- L卜 --------- ---------- [[—-I】 -----------------N A _A0+u—u何（b ）图1-5-3 电阻并联电路（一）并联电路的特点（1）电路中各支路两端的电压相等。

U 1 U 2 U 3（2）电路中总电流等于各支路的电流之和I I 1 I2 13（3）总电阻设电压为U ，根据欧姆定律，则1 = U ； IU ； I U ； I UR 丨1R R 2R n所以1 111 1R瓦瓦R3Rn结论: 并联电路总电阻的倒数，等于各个电阻的倒数之和。

（4）电流分配U =丨1 R 1 = I 2 R 2= I 3 R 3结论：并联电路中通过各个电阻的电流与它的阻值成反比。

【讲授新课】 任务一、混联
电阻混联的定义：电路中电阻元件既有串联又有并联
的连接方式，称为电阻的混联。

232323R R R R R =
+ 23123123
R R
R R R R R R =+=++
任务二、混联的计算步骤
1．把电路进行等效变换； 2．先计算各电阻串联和并联的等效电阻值，再计算电路的总的等效电阻； 3．由电路的总的等效电阻值和电路的端电
压计算电路的总电流；
4．利用电阻串联的分压和电阻并联的分流
关系，计算各部分电压及电流。

任务三、进行电路等效变换的两种方法 方法一：利用电流的流向及电流的分合，画出等效电路图。

例1：已知：R1=R2=8Ω，R3=R4 =6Ω，R5=R6=4Ω，R7=R8=24Ω，R9=16Ω，U 224V ，求：通过R9的电流和R9两端的电压。

方法二：利用电路中等电位点，画出等效电
）计算电路的等效电阻R
12 1246
2.4 46
R R R R ⨯
===Ω++。
