混联电路等效电阻的计算

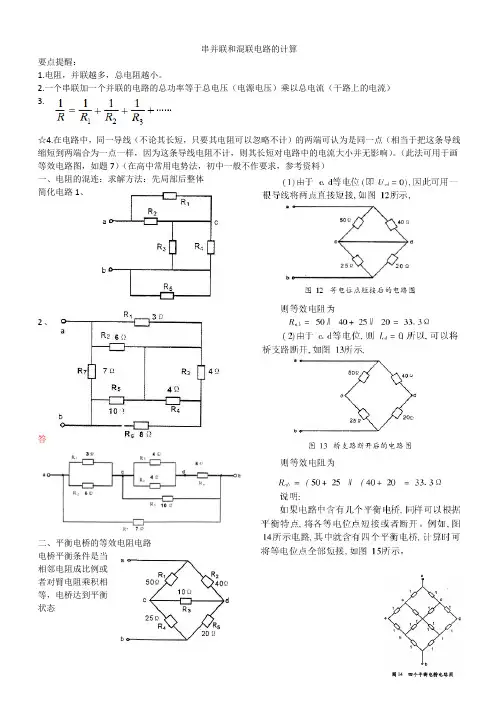

串并联和混联电路的计算要点提醒：1.电阻，并联越多，总电阻越小。

2.一个串联加一个并联的电路的总功率等于总电压（电源电压）乘以总电流（干路上的电流）3.☆4.在电路中，同一导线（不论其长短，只要其电阻可以忽略不计）的两端可认为是同一点（相当于把这条导线缩短到两端合为一点一样，因为这条导线电阻不计，则其长短对电路中的电流大小并无影响）。

（此法可用于画等效电路图，如题7）（在高中常用电势法，初中一般不作要求，参考资料）一、电阻的混连：求解方法：先局部后整体 简化电路1、 2、 答二、平衡电桥的等效电阻电路 电桥平衡条件是当相邻电阻成比例或者对臂电阻乘积相等，电桥达到平衡状态1．在图示电路中，电流表和电压表均为理想电表，则下列判断中正确的是（C ）A．R AB=R BD，且R BC最大，R AC最小B．R AB=R CD，且R BC最大，R AC最小C．R AC=R CD，且R BC最大，R AD最小D．R AC=R BD，且R BC最大，R AD最小2．如图所示，灯泡规格均相同，甲图中电压恒为6V，乙图中电压恒为12V．分别调节R1、R2使灯均正常发光，那么此时电路消耗的总功率之比P1：P2= 1:1，可变电阻接入电路中的电阻值之比R1′：R2′= 1:43．如图所示是电路的某一部分，R1=R2＞R3，A为理想电流表．若电流只从A点流入此电路，且流过R1的电流为0.2A，则以下说法正确的是（C ）A．电流不可能从C点流出，只能从B点流出B．流过A的电流为零C．流过R2的电流一定大于0.4AD．R2两端的电压不一定比R3两端的电压大4．如图所示电路，当开关闭合后，两灯泡L1、L2均发光但未达到额定功率，现将变阻器触片向上移动一段适当的距离（变化足够大，但不会使任何一个器件被烧坏），写出对于L1、L2亮度变化以及电流表的读数变化情况的分析结果。

(1) L1将（填“变亮”、“变暗”、“亮度不变”、或“无法确定”）。

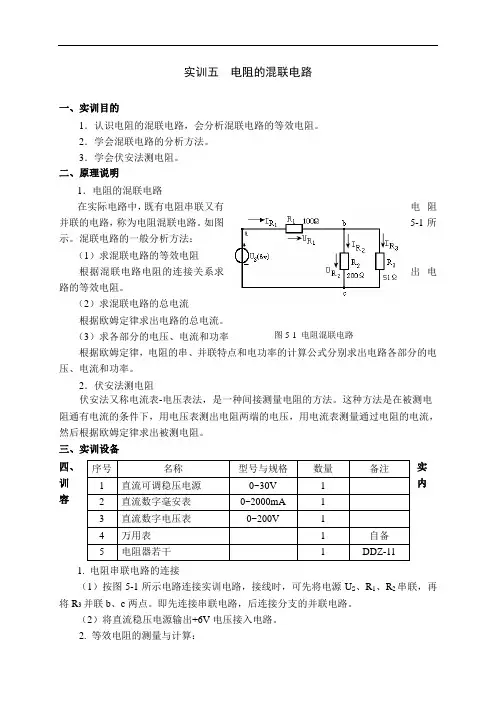

实训五 电阻的混联电路一、实训目的1．认识电阻的混联电路，会分析混联电路的等效电阻。

2．学会混联电路的分析方法。

3．学会伏安法测电阻。

二、原理说明1．电阻的混联电路在实际电路中，既有电阻串联又有电阻并联的电路，称为电阻混联电路。

如图5-1所示。

混联电路的一般分析方法： （1）求混联电路的等效电阻 根据混联电路电阻的连接关系求出电路的等效电阻。

（2）求混联电路的总电流 根据欧姆定律求出电路的总电流。

（3）求各部分的电压、电流和功率 根据欧姆定律，电阻的串、并联特点和电功率的计算公式分别求出电路各部分的电压、电流和功率。

2．伏安法测电阻伏安法又称电流表-电压表法，是一种间接测量电阻的方法。

这种方法是在被测电阻通有电流的条件下，用电压表测出电阻两端的电压，用电流表测量通过电阻的电流，然后根据欧姆定律求出被测电阻。

三、实训设备 四、实训内容1. 电阻串联电路的连接（1）按图5-1所示电路连接实训电路，接线时，可先将电源U S 、R 1、R 2串联，再将R 3并联b 、c 两点。

即先连接串联电路，后连接分支的并联电路。

（2）将直流稳压电源输出+6V 电压接入电路。

2. 等效电阻的测量与计算：序号 名称型号与规格 数量 备注 1 直流可调稳压电源 0~30V 1 2 直流数字毫安表 0~2000mA 1 3 直流数字电压表 0~200V1 4 万用表 1 自备 5电阻器若干1DDZ-11图5-1 电阻混联电路（1）断开稳压电源，万用表拨至欧姆档，分别测量R bc 与R ac 两处的等效电阻值，自拟表格，将测量结果填入表中。

（2）根据电路等效原理，分别计算R bc 与R ac 的阻值，将计算结果填入自拟表格中。

3232R R R R R bc += bc ac R R R +=13. 电阻混联电路电压与电流的测量：（1）接上稳压电源，用直流电压表测各电阻的端电压，将测量结果填入自拟表格中。

（2）将直流毫安表连入测量回路中，测量流经各电阻电流，并将测量结果填入自拟表格中。

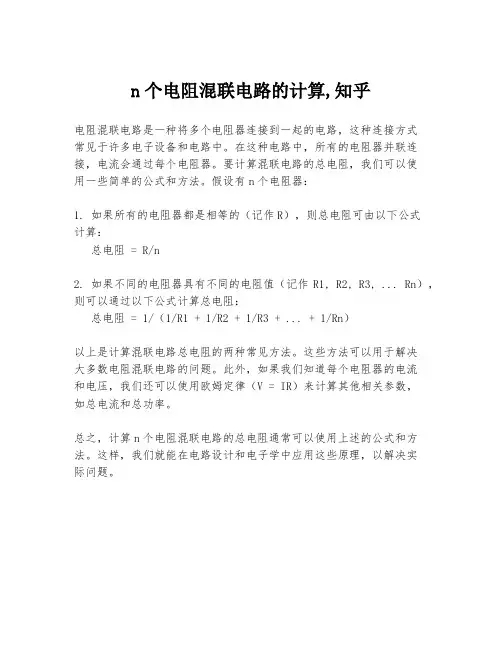

n个电阻混联电路的计算,知乎
电阻混联电路是一种将多个电阻器连接到一起的电路，这种连接方式
常见于许多电子设备和电路中。

在这种电路中，所有的电阻器并联连接，电流会通过每个电阻器。

要计算混联电路的总电阻，我们可以使
用一些简单的公式和方法。

假设有n个电阻器：
1. 如果所有的电阻器都是相等的（记作R），则总电阻可由以下公式
计算：
总电阻 = R/n
2. 如果不同的电阻器具有不同的电阻值（记作R1, R2, R3, ... Rn），则可以通过以下公式计算总电阻：
总电阻 = 1/（1/R1 + 1/R2 + 1/R3 + ... + 1/Rn）
以上是计算混联电路总电阻的两种常见方法。

这些方法可以用于解决
大多数电阻混联电路的问题。

此外，如果我们知道每个电阻器的电流
和电压，我们还可以使用欧姆定律（V = IR）来计算其他相关参数，
如总电流和总功率。

总之，计算n个电阻混联电路的总电阻通常可以使用上述的公式和方法。

这样，我们就能在电路设计和电子学中应用这些原理，以解决实
际问题。

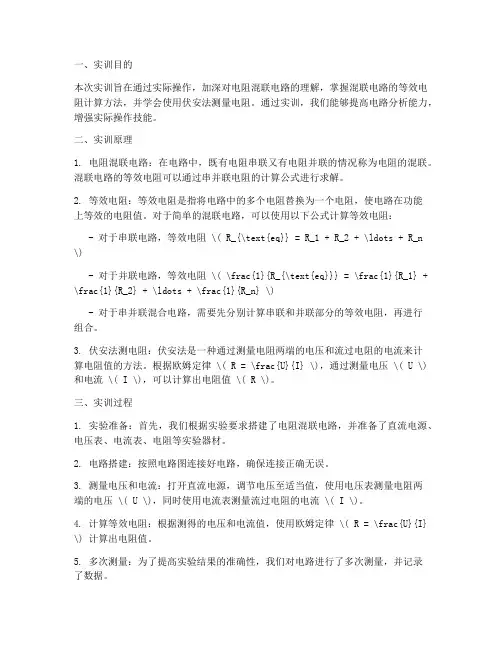

一、实训目的本次实训旨在通过实际操作，加深对电阻混联电路的理解，掌握混联电路的等效电阻计算方法，并学会使用伏安法测量电阻。

通过实训，我们能够提高电路分析能力，增强实际操作技能。

二、实训原理1. 电阻混联电路：在电路中，既有电阻串联又有电阻并联的情况称为电阻的混联。

混联电路的等效电阻可以通过串并联电阻的计算公式进行求解。

2. 等效电阻：等效电阻是指将电路中的多个电阻替换为一个电阻，使电路在功能上等效的电阻值。

对于简单的混联电路，可以使用以下公式计算等效电阻：- 对于串联电路，等效电阻 \( R_{\text{eq}} = R_1 + R_2 + \ldots + R_n \)- 对于并联电路，等效电阻 \( \frac{1}{R_{\text{eq}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots + \frac{1}{R_n} \)- 对于串并联混合电路，需要先分别计算串联和并联部分的等效电阻，再进行组合。

3. 伏安法测电阻：伏安法是一种通过测量电阻两端的电压和流过电阻的电流来计算电阻值的方法。

根据欧姆定律 \( R = \frac{U}{I} \)，通过测量电压 \( U \) 和电流 \( I \)，可以计算出电阻值 \( R \)。

三、实训过程1. 实验准备：首先，我们根据实验要求搭建了电阻混联电路，并准备了直流电源、电压表、电流表、电阻等实验器材。

2. 电路搭建：按照电路图连接好电路，确保连接正确无误。

3. 测量电压和电流：打开直流电源，调节电压至适当值，使用电压表测量电阻两端的电压 \( U \)，同时使用电流表测量流过电阻的电流 \( I \)。

4. 计算等效电阻：根据测得的电压和电流值，使用欧姆定律 \( R = \frac{U}{I} \) 计算出电阻值。

5. 多次测量：为了提高实验结果的准确性，我们对电路进行了多次测量，并记录了数据。

6. 数据处理：对实验数据进行处理，求出等效电阻的平均值。

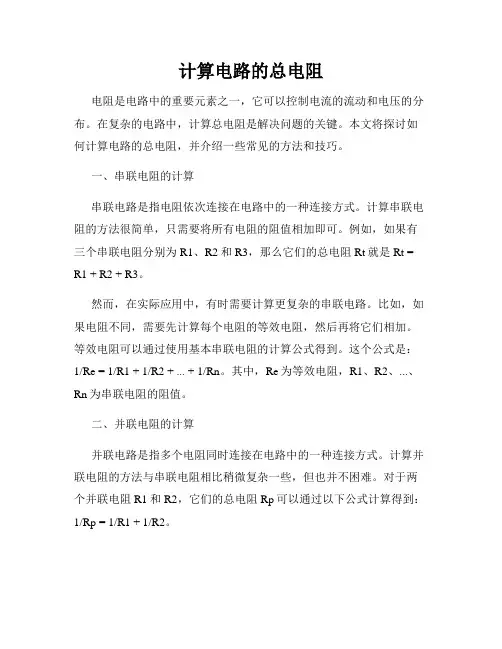

计算电路的总电阻电阻是电路中的重要元素之一，它可以控制电流的流动和电压的分布。

在复杂的电路中，计算总电阻是解决问题的关键。

本文将探讨如何计算电路的总电阻，并介绍一些常见的方法和技巧。

一、串联电阻的计算串联电路是指电阻依次连接在电路中的一种连接方式。

计算串联电阻的方法很简单，只需要将所有电阻的阻值相加即可。

例如，如果有三个串联电阻分别为R1、R2和R3，那么它们的总电阻Rt就是Rt = R1 + R2 + R3。

然而，在实际应用中，有时需要计算更复杂的串联电路。

比如，如果电阻不同，需要先计算每个电阻的等效电阻，然后再将它们相加。

等效电阻可以通过使用基本串联电阻的计算公式得到。

这个公式是：1/Re = 1/R1 + 1/R2 + ... + 1/Rn。

其中，Re为等效电阻，R1、R2、...、Rn为串联电阻的阻值。

二、并联电阻的计算并联电路是指多个电阻同时连接在电路中的一种连接方式。

计算并联电阻的方法与串联电阻相比稍微复杂一些，但也并不困难。

对于两个并联电阻R1和R2，它们的总电阻Rp可以通过以下公式计算得到：1/Rp = 1/R1 + 1/R2。

如果有更多的并联电阻，公式的形式会变得稍微复杂一些。

可以使用以下公式来计算总电阻：1/Rp = 1/R1 + 1/R2 + ... + 1/Rn。

其中，Rp为总电阻，R1、R2、...、Rn为并联电阻的阻值。

值得注意的是，并联电路中的电阻越多，总电阻就越小。

这是因为并联电路中的电流分流，通过每个电阻的电流减小，从而降低了总电阻。

三、混联电阻的计算混联电路是指电路中同时存在串联和并联电阻的一种连接方式。

对于混联电路的总电阻计算，可以分解为先计算所有串联电阻的等效电阻，再与并联电阻相加。

首先，使用串联电阻的计算方法计算所有串联电阻的等效电阻Re。

然后，将Re与并联电阻Rp相加，即可得到总电阻Rt。

公式为：Rt = Re + Rp。

四、使用电路仿真软件计算总电阻除了手工计算外，还可以使用电路仿真软件来计算电路的总电阻。

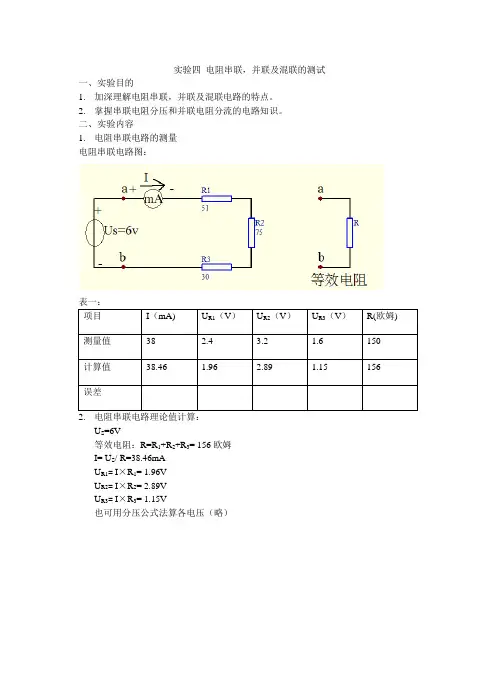

实验四电阻串联，并联及混联的测试一、实验目的1.加深理解电阻串联，并联及混联电路的特点。

2.掌握串联电阻分压和并联电阻分流的电路知识。

二、实验内容1.电阻串联电路的测量电阻串联电路图：U S=6V等效电阻：R=R1+R2+R3= 156欧姆I= U S/ R=38.46mAU R1= I×R1= 1.96VU R2= I×R2= 2.89VU R3= I×R3= 1.15V也可用分压公式法算各电压（略）电阻并联电路图：4.电阻并联电路理论值计算：U S=6V等效电阻：1/ R =1/ R1+1/ R2+1/ R3求得：R=1/（1/ R1+1/ R2+1/ R3）=158.906欧姆因为：U S= U1 =U2 =U3=6 V故：I= U S/ R= 37.75mAI 1= U1/ R1= 6mAI 2= U2/ R2= 11.76mAI 3= U3/ R3= 20mA而I 2..3= I 2+ I 3=31.76 mA也可用分流公式法算各电流（略）电阻混联电路图：表三：6.电阻混联电路理论值计算：U S=6V电路中并联部分等效电阻：R并=1/(1/ R2+1/( R3 +R4) +1/( R5 +R6)) 电路等效总电阻：R= R1+R并=125.1欧姆用分压公式有：U R1= ( R1/（R1+R并）)×U S= 3.571VU R2= (R并/（R1+R并）)×U S=2.429 VI 1= U R1/ R1= 47.9mAI 2= U R2/ R2= 16mAI 4= U R2/（R3+R4）=16 mAI 5= U R2/（R5+R6）= 16mAI 3= I 4 +I 5= 32mA也可用分流公式法算电流（略）。

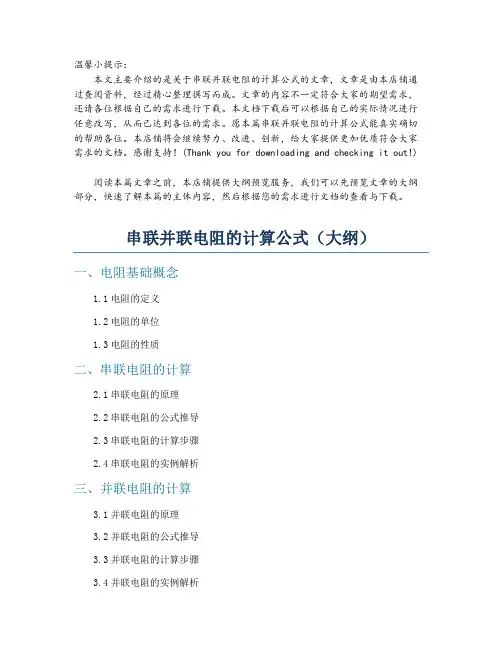

温馨小提示：本文主要介绍的是关于串联并联电阻的计算公式的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇串联并联电阻的计算公式能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

串联并联电阻的计算公式（大纲）一、电阻基础概念1.1电阻的定义1.2电阻的单位1.3电阻的性质二、串联电阻的计算2.1串联电阻的原理2.2串联电阻的公式推导2.3串联电阻的计算步骤2.4串联电阻的实例解析三、并联电阻的计算3.1并联电阻的原理3.2并联电阻的公式推导3.3并联电阻的计算步骤3.4并联电阻的实例解析四、复杂电路中串联并联电阻的组合计算4.1复杂电路的识别与简化4.2组合电阻的公式推导4.3组合电阻的计算步骤4.4组合电阻的实例解析五、电阻的测量与实际应用5.1电阻测量方法5.2电阻的温度特性5.3电阻在电路中的应用六、总结与拓展6.1串联并联电阻计算的总结6.2相关概念与公式的拓展6.3电阻在电子技术中的应用与发展趋势一、电阻基础概念在电路学中，电阻是一个基本的概念，它描述了电流流过导体时所受到的阻碍程度。

接下来，让我们详细地探讨一下电阻的基础概念。

1.1 电阻的定义电阻是指导体对电流流动的阻碍作用。

在电路中，电流的流动受到了导体的材料、尺寸、温度等因素的影响，这些因素共同决定了导体的电阻值。

电流流经导体时，会受到电阻的阻碍，从而产生电压降。

根据欧姆定律，电阻值与电流强度和电压降之间存在直接关系。

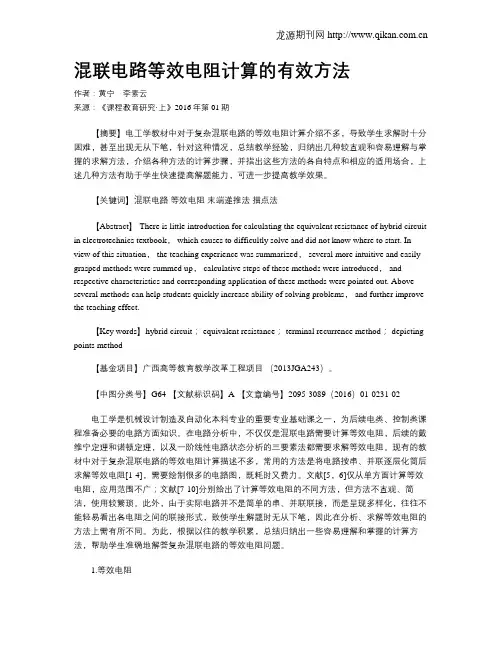

混联电路等效电阻计算的有效方法作者：黄宁李素云来源：《课程教育研究·上》2016年第01期【摘要】电工学教材中对于复杂混联电路的等效电阻计算介绍不多，导致学生求解时十分困难，甚至出现无从下笔，针对这种情况，总结教学经验，归纳出几种较直观和容易理解与掌握的求解方法，介绍各种方法的计算步骤，并指出这些方法的各自特点和相应的适用场合，上述几种方法有助于学生快速提高解题能力，可进一步提高教学效果。

【关键词】混联电路等效电阻末端递推法描点法【Abstract】 There is little introduction for calculating the equivalent resistance of hybrid circuit in electrotechnics textbook， which causes to difficultly solve and did not know where to start. In view of this situation， the teaching experience was summarized， several more intuitive and easily grasped methods were summed up， calculative steps of these methods were introduced， and respective characteristics and corresponding application of these methods were pointed out. Above several methods can help students quickly increase ability of solving problems， and further improve the teaching effect.【Key words】hybrid circuit； equivalent resistance； terminal recurrence method； depicting points method【基金项目】广西高等教育教学改革工程项目（2013JGA243）。

混联电路等效电阻的计算混合联接电路是指由串联和并联组成的复杂电路。

在这样的电路中，电流和电压的分布相对复杂，因此需要计算等效电阻来简化电路分析。

计算混合电路的等效电阻需要考虑两种情况：串联情况和并联情况。

下面将分别介绍这两种情况的计算方法。

1.串联情况：在串联电路中，电流只能沿着一条路径流动，因此等效电阻等于电路中各个电阻之和。

例如，如果电路中有3个串联电阻R1、R2和R3，那么等效电阻R等于R1+R2+R3一般来说，如果电路中有n个串联电阻，则等效电阻R等于电路中所有电阻的和，即R=R1+R2+...+Rn。

2.并联情况：在并联电路中，电流可以拆分为多个分支，每个分支通过一个电阻。

等效电阻是并联电阻的倒数之和的倒数。

例如，如果电路中有3个并联电阻R1、R2和R3，那么等效电阻R等于(1/R1+1/R2+1/R3)^(-1)。

一般来说，如果电路中有n个并联电阻，则等效电阻R等于(1/R1+1/R2+...+1/Rn)^(-1)。

当混合电路中既有串联又有并联电阻时，可以按照以下步骤计算等效电阻：步骤1：将电路中的并联电阻用等效电阻替代，这样就可以将电路简化为一个等效串联电路。

步骤2：计算串联电路的等效电阻。

步骤3：将步骤2中计算得到的等效电阻替代原来的并联电阻，这样就可以得到整个混合电路的等效电阻。

需要注意的是，计算混合电路的等效电阻可能会涉及到一些电路定理和公式，例如欧姆定律、基尔霍夫定律等。

在具体计算时还需要考虑电路的性质，如温度、功率、电流方向等。

总结起来，计算混合电路的等效电阻需要先计算串联部分的等效电阻，再计算并联部分的等效电阻，最后将它们组合在一起得到整个电路的等效电阻。

通过这样的计算，可以简化电路的分析和计算。

一、实训目的本次实训旨在通过实际操作，加深对电路串并联及混联电路的理解，掌握串并联电路的等效电阻、电压和电流的分配规律，提高电路分析能力，并培养动手操作技能。

二、实训原理1. 串并联电路的基本原理（1）串联电路：电路元件依次连接，电流相同，电压分配与元件电阻成正比。

（2）并联电路：电路元件并列连接，电压相同，电流分配与元件电阻成反比。

（3）混联电路：串并联电路的结合，即电路中既有串联又有并联。

2. 混联电路的等效电阻（1）先计算各并联部分的等效电阻。

（2）将各并联部分的等效电阻与串联部分的电阻进行串联，得到整个混联电路的等效电阻。

三、实训内容1. 实验材料：电阻、导线、开关、电源、万用表等。

2. 实验步骤：（1）搭建电路：根据电路图，将电阻、导线、开关、电源等连接成混联电路。

（2）测量数据：闭合开关，使用万用表测量电路中各电阻的电压和电流。

（3）计算结果：根据测量数据，计算各电阻的等效电阻、电压和电流。

四、实训过程及结果1. 搭建电路：按照电路图，将电阻、导线、开关、电源等连接成混联电路。

2. 测量数据：闭合开关，使用万用表测量电路中各电阻的电压和电流。

（1）测量电阻R1的电压和电流，得到U1和I1。

（2）测量电阻R2的电压和电流，得到U2和I2。

（3）测量电阻R3的电压和电流，得到U3和I3。

3. 计算结果：（1）计算R1的等效电阻R1_eq = U1/I1。

（2）计算R2的等效电阻R2_eq = U2/I2。

（3）计算R3的等效电阻R3_eq = U3/I3。

（4）计算混联电路的等效电阻R_eq = R1_eq + R2_eq + R3_eq。

（5）计算电路的总电流I_total = I1 + I2 + I3。

五、实训心得与总结1. 通过本次实训，我对电路串并联及混联电路有了更深入的理解，掌握了串并联电路的等效电阻、电压和电流的分配规律。

2. 实训过程中，我学会了如何搭建电路，使用万用表测量电路参数，以及如何计算电路的等效电阻、电压和电流。
