导光板材料特性及成本分析导光板是一种用于扩散光线的材料，主要应用于背光源、平板显示器、室内照明等领域。
其特性主要包括光学性能、机械性能、热稳定性以及成本等方面的分析。
光学性能是导光板的重要特性之一、导光板的光学性能主要包括透明度、扩散性、均匀性和反射率等方面。
导光板需要有足够的透明度，以确保光线能够透过材料传播到达目标位置。
此外，导光板还需要具有一定的扩散性，以减少光线的方向性，使光线能够均匀地分布在整个板面上。
均匀性指的是导光板在光照均匀性方面的表现，导光板应能够均匀地分布光线，避免出现明显的光斑或亮暗不均的情况。
反射率是导光板反射光线的能力，一般情况下，导光板的反射率应尽可能低，以减少光线损失。
机械性能是导光板的另一个重要特性。
导光板需要具备足够的强度和韧性，以抵抗外部应力的影响。
导光板的机械性能主要包括弯曲强度、硬度和抗冲击性能等。
弯曲强度是指导光板在受力作用下能够承受的最大弯曲应力。
硬度是指导光板的划痕抵抗能力，导光板需要具备一定的硬度，以防止在使用过程中出现明显的划痕。
抗冲击性能是指导光板在受到冲击时的能量吸收能力，导光板需要具有足够的抗冲击性能，以避免在外部冲击下破裂或碎裂。
热稳定性是导光板的另一个重要特性。
导光板需要具备一定的热稳定性，以适应不同的工作环境和温度要求。
在一些特殊应用场景中，导光板在长时间高温环境下的性能稳定性尤为重要。
除了以上特性，成本也是使用导光板时需要考虑的因素之一、导光板的成本主要包括原材料成本、制造成本和运输成本等。
导光板的原材料主要是有机材料或无机材料，不同的材料成本有所差异。
制造成本包括加工费用、工艺费用和人工费用等，制造过程中的不同环节会影响到导光板的成本。
运输成本会受到导光板的尺寸和重量等因素的影响，较大尺寸和较重的导光板会增加运输成本。
总之，导光板的特性包括光学性能、机械性能和热稳定性等方面的分析，同时还需要考虑其成本特性。
这些特性都是在选择和应用导光板时需要考虑的重要因素。

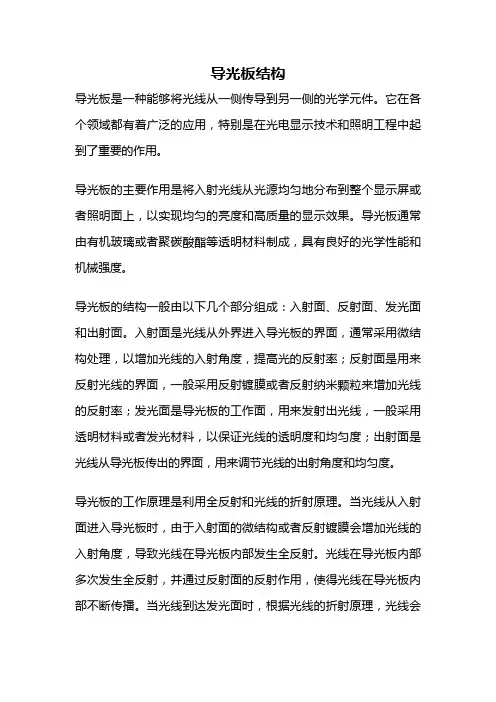

导光板结构导光板是一种能够将光线从一侧传导到另一侧的光学元件。
它在各个领域都有着广泛的应用，特别是在光电显示技术和照明工程中起到了重要的作用。
导光板的主要作用是将入射光线从光源均匀地分布到整个显示屏或者照明面上，以实现均匀的亮度和高质量的显示效果。
导光板通常由有机玻璃或者聚碳酸酯等透明材料制成，具有良好的光学性能和机械强度。
导光板的结构一般由以下几个部分组成：入射面、反射面、发光面和出射面。
入射面是光线从外界进入导光板的界面，通常采用微结构处理，以增加光线的入射角度，提高光的反射率；反射面是用来反射光线的界面，一般采用反射镀膜或者反射纳米颗粒来增加光线的反射率；发光面是导光板的工作面，用来发射出光线，一般采用透明材料或者发光材料，以保证光线的透明度和均匀度；出射面是光线从导光板传出的界面，用来调节光线的出射角度和均匀度。
导光板的工作原理是利用全反射和光线的折射原理。
当光线从入射面进入导光板时，由于入射面的微结构或者反射镀膜会增加光线的入射角度，导致光线在导光板内部发生全反射。
光线在导光板内部多次发生全反射，并通过反射面的反射作用，使得光线在导光板内部不断传播。
当光线到达发光面时，根据光线的折射原理，光线会从发光面射出，形成均匀的光亮。
出射面则通过调节光线的出射角度和均匀度，使得光线能够达到预期的显示效果或者照明效果。
导光板在光电显示技术中有着广泛的应用。
例如，在液晶显示屏中，导光板可以将背光源发出的光线均匀地分布到整个液晶屏幕上，以实现高亮度和高对比度的显示效果。
在OLED显示屏中，导光板可以将OLED发出的光线均匀地分布到整个屏幕上，使得显示效果更加均匀和清晰。
在LED显示屏中，导光板可以将LED芯片发出的光线均匀地分布到整个屏幕上，以实现高亮度和高色彩还原度的显示效果。
导光板在照明工程中也有重要的应用。
例如，在LED照明中，导光板可以将LED芯片发出的光线均匀地分布到整个照明面上，以实现均匀的照明效果。

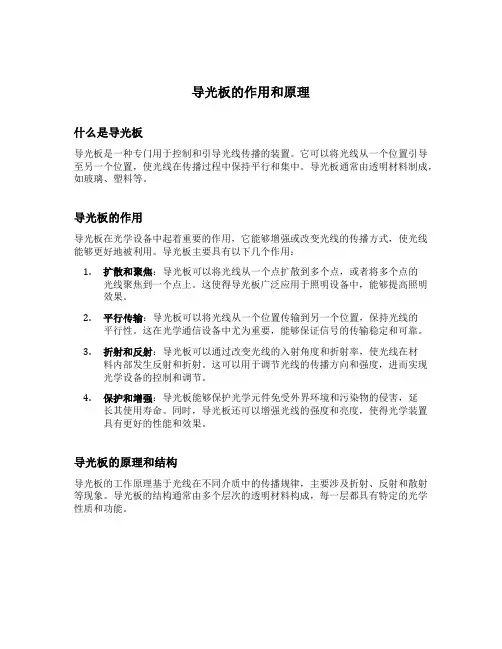

导光板的作用和原理什么是导光板导光板是一种专门用于控制和引导光线传播的装置。
它可以将光线从一个位置引导至另一个位置，使光线在传播过程中保持平行和集中。
导光板通常由透明材料制成，如玻璃、塑料等。
导光板的作用导光板在光学设备中起着重要的作用，它能够增强或改变光线的传播方式，使光线能够更好地被利用。
导光板主要具有以下几个作用：1.扩散和聚焦：导光板可以将光线从一个点扩散到多个点，或者将多个点的光线聚焦到一个点上。
这使得导光板广泛应用于照明设备中，能够提高照明效果。
2.平行传输：导光板可以将光线从一个位置传输到另一个位置，保持光线的平行性。
这在光学通信设备中尤为重要，能够保证信号的传输稳定和可靠。
3.折射和反射：导光板可以通过改变光线的入射角度和折射率，使光线在材料内部发生反射和折射。
这可以用于调节光线的传播方向和强度，进而实现光学设备的控制和调节。
4.保护和增强：导光板能够保护光学元件免受外界环境和污染物的侵害，延长其使用寿命。
同时，导光板还可以增强光线的强度和亮度，使得光学装置具有更好的性能和效果。
导光板的原理和结构导光板的工作原理基于光线在不同介质中的传播规律，主要涉及折射、反射和散射等现象。
导光板的结构通常由多个层次的透明材料构成，每一层都具有特定的光学性质和功能。
透明材料的选择导光板通常采用透明材料制成，以便光线能够穿过材料进行传播。
常用的透明材料有玻璃、塑料和光纤等。
不同的透明材料具有不同的折射率和透过率，可以根据需要选择合适的材料。
多层结构的设计为了实现光线的平行传输和控制，导光板通常采用多层结构设计。
每一层都具有特定的功能，以实现对光线的处理和引导。
常见的导光板结构包括棱型、光柱阵列和光纤阵列等。
折射和反射的原理通过改变光线的入射角度和介质的折射率，导光板可以实现光线的折射和反射。
当光线从一个介质进入另一个折射率较高的介质时，会发生向弯曲的折射；当光线从介质表面射出时，会发生反射。
利用这些现象，导光板可以控制和调节光线的传播方向和强度。
导光板相关知识简介1. 什么是导光板导光板（Light Guide Plate，简称LGP）是一种常用的光学材料，它具有优异的光传导特性。
通常由透明材料制成，如有机玻璃（PMMA）或聚碳酸酯（PC）。
导光板的主要功能是将光源均匀地分布到整个面板，实现光源的有效利用。
2. 导光板的工作原理导光板的工作原理基于全反射效应。
当光线从高折射率的材料（如导光板）射向低折射率的材料（如空气）时，光线会发生折射。
而当光线从低折射率的材料射向高折射率的材料时，光线会发生反射。
导光板通过内部的微结构将光线进行多次反射和折射，从而使得光线从其中一个边缘进入导光板后可以均匀地分布到整个表面。
通常，导光板的边缘部分被设计成斜面，以便实现总反射。
而导光板的表面则被设计成微结构，如凹槽或微球形结构，以增加光线的多次反射。
3. 导光板的优点导光板具有以下几个优点：•光传导性好：导光板能够将光线均匀地分布到整个面板，提高光源的利用效率。
•高亮度和均匀度：导光板可以提供均匀的背光效果，消除了光源产生的热斑和暗区。
•节能环保：导光板可以通过合理设计和优化，降低光源的功率消耗，减少能源浪费。
•容易加工和安装：导光板的制造和安装相对简单，适用于各种形状和尺寸的应用。
4. 导光板的应用领域导光板在许多领域都有广泛的应用，如电视、显示器、机场灯箱等。
主要的应用包括：4.1 背光模组导光板常用于背光模组中，以提供均匀的背光效果。
背光模组主要用于液晶显示器、平板电视和手机屏幕等产品中，可以提高显示效果，并减少能源消耗。
4.2 照明导光板也可以用于照明领域。
通过将光源与导光板结合，可以实现均匀的光照效果。
导光板照明具有节能环保、柔和均匀的光线和多样化的设计等优点，广泛应用于商业场所、室内和室外照明等领域。
4.3 广告标牌导光板还常用于制作广告标牌和灯箱。
通过将光源放置在导光板的侧面，光线可以被导光板均匀地分布到整个灯箱上，从而达到更好的展示效果。

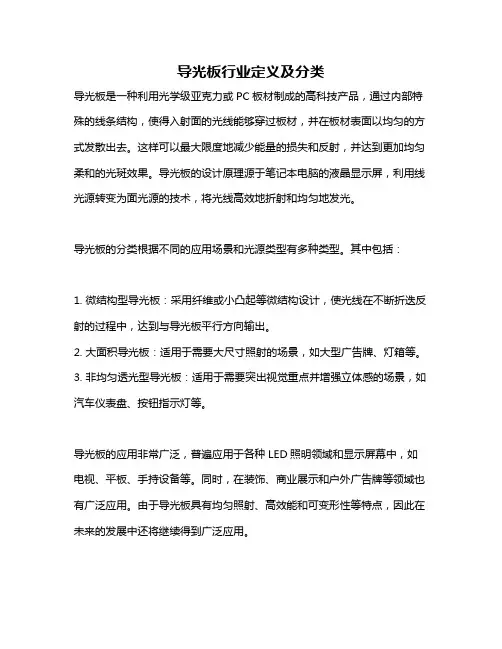

导光板行业定义及分类
导光板是一种利用光学级亚克力或PC板材制成的高科技产品，通过内部特殊的线条结构，使得入射面的光线能够穿过板材，并在板材表面以均匀的方式发散出去。
这样可以最大限度地减少能量的损失和反射，并达到更加均匀柔和的光斑效果。
导光板的设计原理源于笔记本电脑的液晶显示屏，利用线光源转变为面光源的技术，将光线高效地折射和均匀地发光。
导光板的分类根据不同的应用场景和光源类型有多种类型。
其中包括：
1. 微结构型导光板：采用纤维或小凸起等微结构设计，使光线在不断折迭反射的过程中，达到与导光板平行方向输出。
2. 大面积导光板：适用于需要大尺寸照射的场景，如大型广告牌、灯箱等。
3. 非均匀透光型导光板：适用于需要突出视觉重点并增强立体感的场景，如汽车仪表盘、按钮指示灯等。
导光板的应用非常广泛，普遍应用于各种LED照明领域和显示屏幕中，如电视、平板、手持设备等。
同时，在装饰、商业展示和户外广告牌等领域也有广泛应用。
由于导光板具有均匀照射、高效能和可变形性等特点，因此在未来的发展中还将继续得到广泛应用。
导光板的工作原理
导光板是一种用于光学器件中的重要元件，它能够将光线从一个点导引到另一
个点，实现光的传输和分布。
其工作原理基于光的全反射和折射现象。
导光板通常由透明材料制成，如玻璃、有机玻璃或塑料。
它的表面通常被涂上
一层具有高折射率的材料，称为导光层。
导光层的作用是增加光的全反射效果，使光线在导光板内部发生多次全反射，从而实现光的传输。
当光线从空气等折射率较低的介质射入导光板时，会发生折射现象。
如果光线
射入角度小于临界角，光线将被完全反射，不会透射到导光板外部。
这样，光线就能在导光板内部发生多次全反射，沿着导光板的表面传输。
导光板的形状和结构也对其工作原理起着重要的影响。
常见的导光板形状包括
矩形、圆形和光纤形状等。
导光板的边缘通常会进行抛光处理，以减少光的损失和散射。
导光板在实际应用中有着广泛的用途。
例如，在LCD显示器中，导光板可以
将背光源发出的光线均匀地分布到整个液晶屏幕上，使得图像显示亮度均匀。
在光纤通信中，导光板可以将光信号从一根光纤引导到另一根光纤，实现信号的传输和分配。
此外，导光板还可以用于照明、摄影和医疗设备等领域。
总之，导光板是一种基于光的全反射和折射现象的光学器件，能够将光线从一
个点导引到另一个点，实现光的传输和分布。
它的工作原理基于导光层的全反射效果和光线的折射现象。
导光板在LCD显示器、光纤通信和其他领域有着广泛的应用。
通过了解导光板的工作原理，我们可以更好地理解和应用这一重要的光学元件。
导光板工艺及其物料特性讲解
请尊重原创！
一、导光板工艺
1、金属切割：金属导光板的金属材料通常是铝合金，钢板或不锈钢板，这种材料主要是通过金属切割加工而成。
金属切割是将金属材料依据图纸或要求来切割出形状或形状，以满足设计要求的一种加工方式。
金属切割加工技术包括注塑成型技术、激光切割技术、火焰切割技术、水切割技术、手工切割技术等。
根据实际需要，选择合适的加工技术，将金属材料切割成指定形状。
2、表面处理：导光板金属表面的加工防止了金属材料的腐蚀，保护金属表面的性能。
一般采用电镀、喷粉、抛光、喷漆等多种工艺来做表面处理。
3、铰链安装：导光板金属表面经过切割加工和表面处理后，就需要安装铰链了，它是将可移动部件与固定部件结合在一起，实现安装和锁定的重要构件。
它可以灵活地安装在导光板上，使导光板在碰撞的情况下不易受损。
4、其他：其他加工工艺包括翻边、焊接、装配等。
二、导光板物料特性
1、耐磨性：导光板的金属材料表面经过表面处理后，具有良好的耐磨性，可以防止表面的磨损，从而延长产品的使用寿命。
2、抗腐蚀性：金属表面经过表面处理后，具有良好的抗腐蚀性。

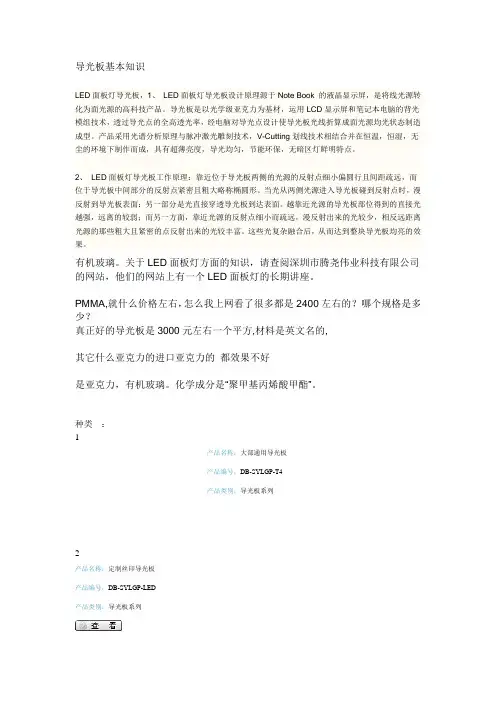

导光板基本知识LED面板灯导光板，1、LED面板灯导光板设计原理源于Note Book 的液晶显示屏，是将线光源转化为面光源的高科技产品。
导光板是以光学级亚克力为基材，运用LCD显示屏和笔记本电脑的背光模组技术，透过导光点的全高透光率，经电脑对导光点设计使导光板光线折算成面光源均光状态制造成型。
产品采用光谱分析原理与脉冲激光雕刻技术，V-Cutting划线技术相结合并在恒温，恒湿，无尘的环境下制作而成，具有超薄亮度，导光均匀，节能环保，无暗区灯鲜明特点。
2、LED面板灯导光板工作原理：靠近位于导光板两侧的光源的反射点细小偏圆行且间距疏远，而位于导光板中间部分的反射点紧密且粗大略称椭圆形。
当光从两侧光源进入导光板碰到反射点时，漫反射到导光板表面：另一部分是光直接穿透导光板到达表面。
越靠近光源的导光板部位得到的直接光越强，远离的较弱；而另一方面，靠近光源的反射点细小而疏远，漫反射出来的光较少，相反远距离光源的那些粗大且紧密的点反射出来的光较丰富。
这些光复杂融合后，从而达到整块导光板均亮的效果。
有机玻璃。
关于LED面板灯方面的知识，请查阅深圳市腾尧伟业科技有限公司的网站，他们的网站上有一个LED面板灯的长期讲座。
PMMA,就什么价格左右，怎么我上网看了很多都是2400左右的？哪个规格是多少？真正好的导光板是3000元左右一个平方,材料是英文名的,其它什么亚克力的进口亚克力的都效果不好是亚克力，有机玻璃。
化学成分是“聚甲基丙烯酸甲酯”。
种类：1产品名称：大部通用导光板产品编号：DB-SYLGP-T4产品类别：导光板系列2产品名称：定制丝印导光板产品编号：DB-SYLGP-LED产品类别：导光板系列3产品名称：大部雕刻导光板产品编号：DB-DKLGP产品类别：导光板系列。

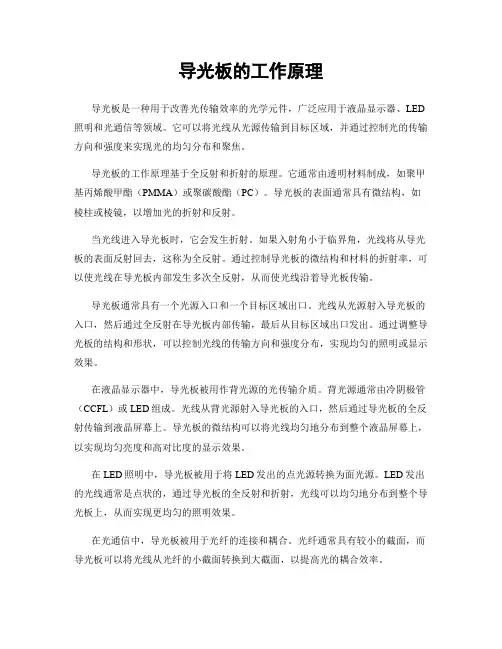

导光板的工作原理导光板是一种用于改善光传输效率的光学元件，广泛应用于液晶显示器、LED 照明和光通信等领域。
它可以将光线从光源传输到目标区域，并通过控制光的传输方向和强度来实现光的均匀分布和聚焦。
导光板的工作原理基于全反射和折射的原理。
它通常由透明材料制成，如聚甲基丙烯酸甲酯（PMMA）或聚碳酸酯（PC）。
导光板的表面通常具有微结构，如棱柱或棱镜，以增加光的折射和反射。
当光线进入导光板时，它会发生折射。
如果入射角小于临界角，光线将从导光板的表面反射回去，这称为全反射。
通过控制导光板的微结构和材料的折射率，可以使光线在导光板内部发生多次全反射，从而使光线沿着导光板传输。
导光板通常具有一个光源入口和一个目标区域出口。
光线从光源射入导光板的入口，然后通过全反射在导光板内部传输，最后从目标区域出口发出。
通过调整导光板的结构和形状，可以控制光线的传输方向和强度分布，实现均匀的照明或显示效果。
在液晶显示器中，导光板被用作背光源的光传输介质。
背光源通常由冷阴极管（CCFL）或LED组成。
光线从背光源射入导光板的入口，然后通过导光板的全反射传输到液晶屏幕上。
导光板的微结构可以将光线均匀地分布到整个液晶屏幕上，以实现均匀亮度和高对比度的显示效果。
在LED照明中，导光板被用于将LED发出的点光源转换为面光源。
LED发出的光线通常是点状的，通过导光板的全反射和折射，光线可以均匀地分布到整个导光板上，从而实现更均匀的照明效果。
在光通信中，导光板被用于光纤的连接和耦合。
光纤通常具有较小的截面，而导光板可以将光线从光纤的小截面转换到大截面，以提高光的耦合效率。
总之，导光板的工作原理是基于全反射和折射的原理。
通过控制导光板的微结构和材料的折射率，可以实现光线的均匀分布和聚焦。
导光板在液晶显示器、LED 照明和光通信等领域具有重要的应用价值，可以提高光传输效率和光学性能。
导光板（Light Guide）简介和制作流程2010-12-16 08:59导光板的介绍和制作工艺导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。
导光板的功能和要求导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。
导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。
2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。
3、按照入光方式：侧入光（灯管和LED）和直下式。
侧入光式：将发光体（灯管或LED）放置于导光板之侧部。
直下式：将发光体（灯管或LED）放置于导光板之下方。
4、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。
导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成 Asahicasei、（日）库拉雷 Kuraray、（台）奇美化学、（韩）世和 Sehwa、3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a. 压克力外形加工=原板裁切〉镜面刨光〉成形加工。
技术前沿
1.导光板原理
2.导光板材质
3.平板VS楔型板导光板原理
4.导光板印刷VS射出比较表
5.网点成型原理
1.导光板原理：
光源(冷阴极管)直接或间接(经灯管反射罩反射)进入导光板传播，经由导光板下方的光学结构设计面与反射板对全反射现象的破坏后，光源由导光板的正面以某一角度扩散射出，均匀分布于发光区域内。
2.导光板材质：
*一般特性
*成型材料
压克力成型材料比较
成型的压克力分子量最低，辉度最低。
3.平板VS 楔型板导光板原理:
•平板
·楔型板
4.导光板印刷vs射出比较表
点印刷式导光板：
以往导光板印刷为将光源均一化分布的常用方式，利用含高发散光源物质(如SiO2及TiO2)的印刷材料，适当的分布于导光板底面，借由印刷材料对光源吸收再扩散放出的性质，破坏全反射效应造成的内部传播，使光由正面射出并均匀分布于发光区。
射出
蚀刻方式(模仁咬花) :
直接将印刷点的设计转移到模具上，取代传统的印刷方式，而在辉度的实际表现上，蚀刻导光
板则不如印刷导光板.
切削方式加工:
在导光板正面以切削方式制造出一条条长沟型的结构，与棱镜片结构类似的镜面设计，更能增加辉度提高的效果，但在均一性的表现上则不如印刷方式的导光板结构.
5.网点成型原理
印刷
•“无印刷”的方法种类
1.机械加工
2.蚀刻
3.喷砂
4.薄板取代
5.其它
印刷点系用光高反射或高折射材料混合油墨印刷在导光板的反光侧,藉由改变光路径形成漫射效果。
导光板原理
导光板（LightGuidePlate）是一款高科技紧凑型的光学元件，
它由透明的塑料或玻璃制成，可以将较小的光源（如LED）变为均匀的、可控制的大型平面光源。
导光板由两个部分组成：钻石型反射面和传导面。
钻石型反射面是一种采用钻石型结构的均匀反射表面，其表面是钻石状的微米结构，这种特殊的结构使得输入的光线在其表面上会产生多次反射，从而形成大量“垂直度高”的光线，形成一个广角型的散射网络，可以将较小的光源变为均匀的、可控制的大型平面光源。
传导面实质上是一种光导管，它使用一层特殊的吸收材料，可以将输入的较小光源变为连续的均匀光线，具有光导性能强、容易控制、体积小、节能环保等优点。
二、导光板应用
导光板的应用非常广泛，可以应用于各种不同的领域，如：
1、家用电器：如电冰箱、空调等电器背面的照明，采用导光板
降低了背面照明的损耗，大大提高了背面照明的效率。
2、汽车照明：汽车照明系统中，采用导光板可以使汽车车内的
照明均匀、视野开阔。
3、照明系统：导光板也可以用于市政街道照明，可减少光污染，提高照明效率。
4、工业设备：导光板可以用于工业设备的控制、监控等方面，
以实现更高效节能的可控制环境。
5、医学应用：导光板也可以用于医学应用，可以用于手术室的照明系统，让手术室更加明亮、洁净。
导光板的工作原理
导光板是一种用于光学显示设备的关键元件，其作用是将光线从光源均匀地分布到整个显示屏上，以提高显示效果。
导光板的工作原理主要涉及光的传输、反射和折射等基本光学原理。
一、光的传输和反射
导光板通常由透明材料制成，如亚克力或者聚碳酸酯。
当光线进入导光板时，它会在板内传输。
在传输过程中，光线会与导光板内部的界面发生反射。
这些反射会导致光线在导光板内部反复传输，从而实现光线的均匀分布。
二、光的折射
导光板的表面通常具有特殊的结构，如微型棱镜或者凹凸纹理。
这些结构可以使光线在表面上发生折射。
通过合理设计这些结构的形状和分布，可以控制光线的折射角度和路径，以实现光线的均匀分布。
三、光的散射
导光板表面的结构还可以使光线发生散射。
散射是指光线在表面上碰撞并改变方向的现象。
通过散射，光线可以更加均匀地分布到整个显示屏上，减少亮度不均匀的问题。
四、反射层的作用
导光板通常还包含一个反射层，位于导光板的底部或者侧面。
反射层可以将从光源发出的光线反射回导光板内部，以增加光线的传输效率。
反射层通常由铝或者镀银材料制成，具有高反射率。
总结：
导光板的工作原理是通过光的传输、反射、折射和散射等光学原理来实现光线的均匀分布。
通过合理设计导光板的结构和表面特征，可以使光线从光源均匀地分布到整个显示屏上，提高显示效果。
导光板在各种光学显示设备中广泛应用，如液晶电视、平板电脑和手机屏幕等。
在未来的发展中，导光板的性能和技术将不断提升，以满足人们对高质量视觉体验的需求。
导光板的工作原理引言概述：导光板是一种常见的光学元件，广泛应用于液晶显示器、LED照明等领域。
它能够将光线有效地引导到需要照亮的区域，提高光的利用效率。
本文将详细介绍导光板的工作原理及其应用。
一、导光板的材料构成1.1 光学级聚光材料导光板通常采用光学级聚光材料，如聚碳酸酯（PC）或者聚甲基丙烯酸甲酯（PMMA）。
这些材料具有高透明度和良好的光学性能，能够有效地传播光线。
1.2 光学微结构导光板的表面通常具有一定的光学微结构，如微透镜阵列或者棱柱阵列。
这些微结构能够通过全反射的原理将光线从入射面引导到出射面，提高光的传输效率。
1.3 反射层导光板的边缘通常涂覆有反射层，用于反射从边缘入射的光线，避免光的损失。
反射层通常采用金属膜或者高反射率的光学涂层。
二、导光板的工作原理2.1 全反射导光板的光学微结构通过全反射的原理实现光的传输。
当光线从光学密度较高的介质（如导光板）传播到光学密度较低的介质（如空气）时，若入射角大于临界角，光线将会彻底反射，不会发生折射现象。
2.2 入射光的控制导光板的光学微结构能够控制入射光的方向和角度。
通过微透镜阵列或者棱柱阵列的设计，可以将入射光线有效地引导到需要照亮的区域，提高光的利用效率。
2.3 反射光的利用导光板的边缘涂覆有反射层，可以将从边缘入射的光线反射回导光板内部，避免光的损失。
这样可以进一步提高光的传输效率，使得导光板的发光均匀性更好。
三、导光板的应用3.1 液晶显示器导光板在液晶显示器中起到均匀照明的作用。
通过将背光源的光线引导到液晶面板上，导光板能够提供均匀、柔和的背光，使得显示器的画面更清晰、璀璨。
3.2 LED照明导光板在LED照明中用于提高光的利用效率。
通过将LED发出的光线有效地引导到需要照亮的区域，导光板能够提供更均匀、柔和的照明效果，避免了LED 点光源的不均匀性。
3.3 广告灯箱导光板在广告灯箱中起到均匀照明的作用。
通过将灯箱暗地里的光线引导到灯箱表面，导光板能够使得广告画面更加鲜明、亮丽，提高广告的吸引力。
导光板工艺及其物料特性导光板，也称为光导板，是一种将光线导入板材之中，并通过独特的光线输出效果进行材质的散射，使光源的出射更均匀。
其工艺的制作步骤包括了光源导入、光源扩大、光源输出三个步骤。
1.光源导入：选用高透明度的导光板材料，如有机玻璃（亚克力）、PC材料、PETG材料等，将光源导入到板材内部。
2.光源扩大：采取物理或化学手法，将材料内部划有均匀的微小结构，通过折射和反射使光线在板材之间跳跃和反射，从而扩大了光源。
3.光源输出：根据光散射的理论，通过改变微小结构的型状和间距，调控光线的输出方向和出射量，使得出射光比入射光更加均匀，达到了良好的光线效果。
导光板物料特性：1.亚克力导光板：亚克力导光板使用优质原规格的亚克力板作为原料，经过严格的生产过程和品质控制，具有良好的光传输特性和强度，透光率高，能够均匀传输光线。
2.PC导光板：PC导光板采用优质聚碳酸酯（PC）材料制成，具有亚克力同样的优良透光性，其强度更为高，更耐磨，耐温，抗老化，适应性更强。
3.PETG导光板：PETG导光板是一种新型的环保材料，其自然透光率超过90%，独特的光线导入，透射，均匀性方面都非常出色，且具有良好的抗冲击性。
导光板在众多行业有着广泛的应用，如广告行业的灯箱、电子行业的显示屏、车辆照明、家居照明等。
其生产工艺以及物料特性决定了导光板在实现光线均匀分布方面具有优越性。
在未来的发展中，导光板要不断优化生产工艺，选择更好的物料，提高光源的均匀度和透光性，降低能耗，满足更多的行业需求。
同时，随着环保理念的深入人心，材质的选取更应考虑环保和可循环利用，这是导光板发展的一个重要方向。
总的来说，导光板工艺和物料特性是决定其性能的关键因素，生产好的导光板，就需要严谨的工艺和优质的物料，同时还需要与时俱进，适应不断变化的市场需求。
导光板原理
导光板是一种常见的光学元件，广泛应用于LED照明、液晶显示器、平板电
视等领域。
它的主要作用是改变光的传播方向，使光线能够均匀地分布在整个面板上。
导光板的原理是基于光的全反射和折射，通过设计合理的结构和材料，实现光线的有效控制和利用。
首先，导光板的基本结构通常由透明的基板和表面覆盖有微结构的导光层组成。
微结构可以是棱柱状、凸凹不平或其他形状，其作用是改变光线的传播路径。
当光线进入导光板时，会发生折射和反射现象，使得原本只能朝向某一方向传播的光线，能够均匀地散布到整个面板上。
其次，导光板的原理基于全反射的特性。
在导光板的材料界面上，当光线从光
密介质射入光疏介质时，当入射角大于临界角时，光线将会发生全反射。
这一特性可以使得光线在导光板内部多次发生反射，从而实现光线的有效控制和分布。
另外，导光板的原理还与光的折射有关。
当光线从一种介质射入另一种介质时，由于介质密度的不同，光线会发生折射现象。
通过设计合适的导光板结构和材料，可以使得光线在导光板内部多次折射，最终实现光线的均匀分布和利用。
总的来说，导光板的原理是基于光的折射、反射和全反射现象，通过合理设计
的微结构和材料，实现光线的有效控制和均匀分布。
这种原理不仅在照明领域有着重要应用，还在液晶显示器、平板电视等光学器件中发挥着关键作用。
随着科技的不断发展，导光板的原理也在不断完善和创新，为光学器件的性能提升和应用拓展提供了重要支持。
导光板（Light Guide）简介和制作流程
2010-12-16 08:59
导光板的介绍和制作工艺
导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。
导光板的功能和要求
导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。
导光板的分类
一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：
1、按照形状分为：平板和楔形板（斜板）
平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。
2、按照网点制作方式：印刷式和非印刷式
印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。
3、按照入光方式：侧入光（灯管和LED）和直下式。
侧入光式：将发光体（灯管或LED）放置于导光板之侧部。
直下式：将发光体（灯管或LED）放置于导光板之下方。
4、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.
裁切成形：将光学级PMMA原板经过裁切工序完成成品。
导光板制造过程
在了解加工过程前应先了解导光板所须之部材
1、所需要之部材和工具
a.射出成形：光学级PMMA颗粒、油墨
b.裁切：光学级PMMA平板、油墨
2、光学级PMMA颗粒、平板：
无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制
作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成 Asahicasei、（日）库拉雷 Kuraray、（台）奇美化学、（韩）世和 Sehwa、
3、油墨：分为UV和IR两种
4、平板裁切导光板制作方式为三个部份:
第一是压克力板外形加工;
第二是网板制作;
第三是印刷，其工序流程分别为
a. 压克力外形加工=原板裁切〉镜面刨光〉成形加工。
b. 网板制作=网点设计〉底片输出〉张网
c. 印刷=压克力洗净〉印刷〉烘烤（IR）或紫外光照射（UV）
5、射出成形导光板分为印刷式和非印刷式两种，其工序上基本相同，为在铸造模具时印刷式并无在射出时将网点铸上，故其射出的成品也只是压克力外形，待成形后再经过印刷完成导光板，而非印刷式是将设计好的网点铸造在模具上，使网点与导光板在射出成形时同时完成。
6、用导光板打样机、导光板绘线机、导光板雕刻机等机器来对有机玻璃、PVC 等导光板原材料进行加工，生产成真正的导光板，现在介绍几款相关机器，国外的由于维护跟价格比较高，就不多说了，国内最好的属于奥科生产的导光板打样机，从技术、实用等几个都处理遥遥领先的地位，已有不少产家在模仿奥科的产品，但奥科的产品却在不断地升级，从而保持了行业领先地位。
导光板制作技术分析
1. 材料：
目前业界共同使用的材料为PMMA一种，但PMMA先天上的缺点和由于目前MMA单体产能上的不足常常在供货上会有匮乏，所以也有些厂商开始寻找可替代之材料，由于导光板是LCD中负责光源之重要零件故材料的透光度是一个相当重要的基本条件,日本 Nippon Zeon近年来推广一种新的材料Zeonor环烯烃聚合物（Cycio Olefins Polymer，COP）其最大的优点在于比重低，吸水性较PMMA 差，但因为Zeonor使用厂商不多年产能也仅5000公顿故在未达经济规模时，单价几乎是PMMA的四倍，在微利时代的现在因为成本考虑Zeonor的竞争优势只能说是一个笑话。
压克力的要求及重点：尺寸、镜面度、表面完整度、杂质、弯曲、硬力。
2. 印刷方式：印刷方式因其油墨干燥方式分为IR和UV两种
IR和UV印刷特性比较
3、成形方式：
区分为裁切印刷、射出成形印刷和射出成形非印刷三种
结论
因为导光板是一个LCD产业中重要之零件所有的发展历史和技术更新也都是为了符合下游产品的需要，至今已发展出数种制程不同的导光板，但是日本曾经将导光板分为第一代平板直下式，第二代平板侧光印刷式，第三代侧光射出印
刷式，第四代侧光射出非印刷式，另外还有第五代的据称要将扩散片和棱镜片等三合一的新式导光板，但是无论是那一代截至目前为止除第五代还未正式问世外，其余都还在业界量产中，所以没有最好的导光板只能称最适合用的导光板。
导光板及其生产流程介绍
在国外, 导光板早已用作液晶显示的背光源。
直到进入21世纪，导光板的价值才逐渐被人发现，除了用来生产液晶显示的背光源之外，还发展到生产大型的导光板制作超薄节能灯箱，广泛用于企业产品及品牌形象的广告宣传展示。
但是由于超薄灯箱的市场价格偏高，在竞争如此激烈广告市场，如果广告公司要购买别人的超薄灯箱在项目中应用，无疑会提高整个项目的投入资金，利润却大大的降了下来，所以许多广告公司明明知道用超薄灯箱会大大提高企业用户的产品形象的效果，但再三衡量，为了自己的利益，最终还是没有将超薄灯箱向企业用户推荐，所以至今为止，知道有这种产品的企业和市民可以说少之又少，可见超薄灯箱应用于广告展示行业仅仅是处于刚起步的阶段，市场潜力是非常大的。
导光板因其超薄不占地方、发光均匀明亮柔和等特点在相关的产品中得到了非常广泛的应用，除了应用于广告展示的超薄灯箱和液晶显示背光源之外，还可以用来生产发光的像框、发光的指示牌标示牌、医院用来观察X光片和摄影行业用来观察菲林底片的观片器等等，有关这些应用在本站中都会向大家一一介绍，等大家认识导光板应用的同时，也向有志于掌握该技术的人士传授技术。
导光板制作技术是很容易掌握的，技术核心是导光油墨的配方，且投资又少，无需设备。
学习导光板技术对象：为了降低成本要自己生产导光板超薄灯箱的广告公司或灯箱制作的企业和个人，做像框画框的企业想利用导光板生产发光像框，想开发生产液晶显示背光源的企业或个人，要创业的人士是一个很好的项目，就业者学会技术后可带技术工作或合作。
导光板主要材料为光学压克力(PMMA)板，或叫亚克力，俗称有机玻璃，其化学名称是甲基丙烯酸甲脂，它的比重是每立方米1190kg。
透明压克力板材具有很高的透光率，扩冲击能力强，应用非常广泛。
目前生产的压克力板材，因其不同厂家不同工艺，在质量上也有差异，特别是再生板虽然价钱便宜，但容易黄化透光度也差，生产导光板的压克力板材应选用不易黄化透光率达92％-93％以上的透明板。
经过特殊的科学的加工后的透明压克力板，只要在边上装上发光体（视导光板面积大小可选择普通日光灯管、CCFL冷阴极灯管、发光二极管等光源，一般装在长度的两边，宽度比较小时可只装一边)，通电后压克力板整个平面就会发出明亮均匀柔和的光，称为导光板。
导光板的制作方法主要有两种：丝网印刷式和非印刷式。
丝网印刷式导光板投资少，不需投入设备，完全可以手工操作，成本低，生产效率高，技术工艺非常容易掌握非印刷式导光板投资大，需专业设备，制作成本高，生产效率低，技术工艺一般人不容易掌握（非印刷式导光板在制作方法上还分为几类，详情清浏览综合信息栏的(几种不同制作方法的导光板对比）。
笔者重点推广丝网印刷式导光板制作方法。
丝网印刷式导光板是将自行配制的具有高反射和折射作用的丝印油墨在透明压克力板表面印上有规律性的导光网点，该网点便会将从边上照射进来的线性光向平面转换，变成均匀的平面光，从边上射进来的光源越强，平面光越亮，所
以平面光的亮度与配置的光源功率有关。
生产导光板无需投入设备，它的制作过程为：
1、将压克力板材切割成所需尺寸。
可用木工锯床改装成切割机或在购买板材时叫供应商切割好再买，装光管的边要抛光，供应商都会帮你抛好光
2、出印刷网点菲林。
网点的规律性直接影响导光板整个平面光的均匀度，制作菲林的地方会按照你提供的要求用电脑很快做好，当然你懂电脑的话自己画网点最好不过啦
3、做印刷丝网版。
拿菲林到一家做丝网的部门做一个丝网版，别忘了配一个手印刮板，再咨询一下印刷工艺哦
4、印刷网点。
将压克力板一边的保护纸撕开，用酒精把表面残留物刷拭干净再印
5、贴上反光膜和和按需要贴上散光膜。
