电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
7. 肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_(如何连接)在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE(th)随温度升高而_略有下降__，开关速度__小于__ 电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。
第 2 章 思考题与习题交大教材2.1 晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加 正向触发电压和电流（或脉冲）。
导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。
2.2 晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小 由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电 压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。
进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。
2.3 温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反 向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增 大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。
2.4 晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率 du/dt 过高；(3) 结温过高。
2.5 请简述晶闸管的关断时间定义。
答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。
即 tq= t rr + t gr 。
2.6 试说明晶闸管有哪些派生器件？ 答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。
2.7 请简述光控晶闸管的有关特征。
答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。
主要用于高压大功率场合。
2.8 型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题 1.8 所示电路中是否合理， 为什么?(暂不考虑电压电流裕量)图题 1.8T(A Vm答：（a ）因为I A =100V50K Ω= 2mA < I H，所以不合理。
第3章思考题与习题3.1 开关器件的开关损耗大小同哪些因素有关？答：开关损耗与开关的频率和变换电路的形态性能等因素有关。
3.2 试比较Buck电路和Boost电路的异同。
答；相同点：Buck电路和Boost电路多以主控型电力电子器件（如GTO，GTR，VDMOS 和IGBT等）作为开关器件，其开关频率高，变换效率也高。
不同点：Buck电路在T关断时，只有电感L储存的能量提供给负载，实现降压变换，且输入电流是脉动的。
而Boost电路在T处于通态时，电源U d向电感L充电，同时电容C 集结的能量提供给负载，而在T处于关断状态时，由L与电源E同时向负载提供能量，从而实现了升压，在连续工作状态下输入电流是连续的。
3.3 试简述Buck-Boost电路同Cuk电路的异同。
答：这两种电路都有升降压变换功能，其输出电压与输入电压极性相反，而且两种电路的输入、输出关系式完全相同，Buck-Boost电路是在关断期内电感L给滤波电容C补充能量，输出电流脉动很大，而Cuk电路中接入了传送能量的耦合电容C1，若使C1足够大，输入输出电流都是平滑的，有效的降低了纹波，降低了对滤波电路的要求。
3.4 试说明直流斩波器主要有哪几种电路结构？试分析它们各有什么特点？答：直流斩波电路主要有降压斩波电路（Ｂuck），升压斩波电路（Ｂoost），升降压斩波电路（Ｂuck－Ｂoost）和库克（Ｃook）斩波电路。
降压斩波电路是：一种输出电压的平均值低于输入直流电压的变换电路。
它主要用于直流稳压电源和直流直流电机的调速。
升压斩波电路是：输出电压的平均值高于输入电压的变换电路，它可用于直流稳压电源和直流电机的再生制动。
升降压变换电路是输出电压平均值可以大于或小于输入直流电压，输出电压与输入电压极性相反。
主要用于要求输出与输入电压反向，其值可大于或小于输入电压的直流稳压电源。
库克电路也属升降压型直流变换电路，但输入端电流纹波小，输出直流电压平稳，降低了对滤波器的要求。
第3章直流-直流变换电路习题（1）第1部分：填空题1.直流斩波电路完成的是直流到另一固定电压或可调电压的直流电的变换。
2.直流斩波电路中最基本的两种电路是降压斩波电路和升压斩波电路。
3.斩波电路有三种控制方式：脉冲宽度调制、脉冲频率调制和混合型，其中最常用的控制方式是：脉冲宽度调制。
4.脉冲宽度调制的方法是：周期不变，导通时间变化，即通过导通占空比的改变来改变变压比，控制输出电压。
5.脉冲频率调制的方法是:导通时间不变，周期变化，导通比也能发生变化，从而达到改变输出电压的目的。
该方法的缺点是：导通占空比的变化范围有限。
输出电压、输出电流中的谐波频率不固定，不利于滤波器的设计。
6.降压斩波电路中通常串接较大电感，其目的是使负载电流连续。
7.升压斩波电路使电压升高的原因：电感L储能使电压泵升，电容C可将输出电电压保持住。
8.升压斩波电路的典型应用有直流电动机传动和单相功率因数校正等。
9.升降压斩波电路和Cuk斩波电路呈现升压状态的条件是开关器件的导通占空比为 0.5<α<1 ；呈现降压状态的条件是开关器件的导通占空比为 0.5<α<1 。
第2部分：简答题1.画出降压斩波电路原理图并简述其工作原理。
(略，看书上)2.画出升压斩波电路原理图并简述其基本工作原理。
（略，看书上）第3部分：计算题1.在题图3-1所示的降压斩波电路中，已知E=100V，R=10Ω，L值极大，E M=20V，T=100μs,t on=50μs。
1）画出输出电压u o,输出电流i o,流过器件V的电流i V以及流过二极管VD的电流iVD2）计算输出电压平均值U o，输出电流平均值I o，器件V上的平均电流I，及二极管VD上V。
的平均电流IVD题图3-12.设计题图3-2所示的Buck变换器。
电源电压Vs=220V，额定负载电流11A，最小负载电流1.1A，开关频率20KHz。
要求输出电压V o=110V；1）L值和C值极大时，采用脉宽调制控制方式，求开关T的导通占空比及在1个开关周期中的导通时间。
《电力电子技术》教学内容及要求绪论掌握电力电子技术的基本概念、学科地位、基本内容和发展历史了解电力电子技术的应用范围了解电力电子技术的发展前景了解本课程的内容、任务与要求第1章电力电子器件掌握各种二极管重点掌握半控型器件：晶闸管重点掌握典型全控型器件：GTO、电力MOSFET、IGBT、BJT了解IGCT、MCT、SIT、STIH等其他电力电子器件掌握电力电子器件的驱动电路了解功率集成电路和智能功率模块掌握电力电子器件的保护掌握电力电子器件的串并联第2章整流电路掌握单相可控整流电路重点掌握三相可控整流电路掌握变压器漏抗对整流电路的影响掌握电容滤波的二极管整流电路掌握整流电路的谐波和功率因数了解大功率整流电路掌握整流电路的有源逆变工作状态了解晶闸管直流电动机系统掌握相位控制电路第3章直流斩波电路重点掌握降压斩波电路重点掌握升压斩波电路掌握升降压斩波电路掌握复合斩波电路了解多相多重斩波电路第4章交流—交流电力变换电路重点掌握单相相控式交流调压电路掌握三相相控式交流调压电路掌握交流调功电路了解交流电子开关掌握单相输出交—交变频电路了解三相输出交—交变频电路了解矩阵式变频电路第5章逆变电路掌握换流方式重点掌握电压型逆变电路掌握电流型逆变电路掌握多重逆变电路和多电平逆变电路第6章脉宽调制（PWM）技术重点掌握PWM控制的基本原理掌握PWM逆变电路的控制方式掌握PWM波形的生成方法了解PWM逆变电路的谐波分析了解跟踪型PWM控制技术了解PWM整流电路及其控制方法第7章软开关技术了解软开关的基本概念掌握软开关技术的分类掌握各种软开关电路的原理及应用第8章组合变流电路掌握间接交流变流电路交—直—交变频电路（VVVF）恒压恒频变流电路（CVCF）掌握间接直流变流电路（间接DC/DC变换器）开关电源结束语了解电力电子技术的发展趋势第一章电力电子器件填空题：1.电力电子器件一般工作在________状态。
2.在通常情况下，电力电子器件功率损耗主要为________，而当器件开关频率较高时，功率损耗主要为________。
第2章 整流电路2. 2图2-8为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗?试说明:晶闸管承受的最大反向电压为22U 2;当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时一样。
答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化问题。
因为单相全波可控整流电路变压器二次侧绕组中，在正负半周上下绕组中的电流方向相反，波形对称，其一个周期内的平均电流为零，故不存在直流磁化的问题。
以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。
①以晶闸管VT2为例。
当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕组并联，所以VT2承受的最大电压为22U 2。
②当单相全波整流电路与单相全控桥式整流电路的触发角α一样时，对于电阻负载：(O~α)期间无晶闸管导通，输出电压为0；(α~π)期间,单相全波电路中VT1导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U 2相等；( π~απ+)期间均无晶闸管导通，输出电压为0；(απ+~2π)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于－U 2。
对于电感负载： ( α~απ+)期间，单相全波电路中VTl 导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U2相等； (απ+~2απ+)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出波形等于-U2。
可见，两者的输出电压一样，加到同样的负载上时，那么输出电流也一样。
2.3.单相桥式全控整流电路，U 2=100V ，负载中R=20Ω，L 值极大，当α=︒30时，要求：①作出U d 、I d 、和I 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。
解：①Ud 、Id、和I2的波形如以下图：②输出平均电压Ud 、电流Id、变压器二次电流有效值I2分别为：Ud =0.9U2cosα=0.9×100×cos︒30＝77.97〔V〕Id＝Ud/R=77.97/2=38.99(A)I2=Id=38.99(A)③晶闸管承受的最大反向电压为：2U2=1002=141.4(V) -考虑平安裕量，晶闸管的额定电压为：UN=(2~3)×141.4=283~424(V)详细数值可按晶闸管产品系列参数选取。

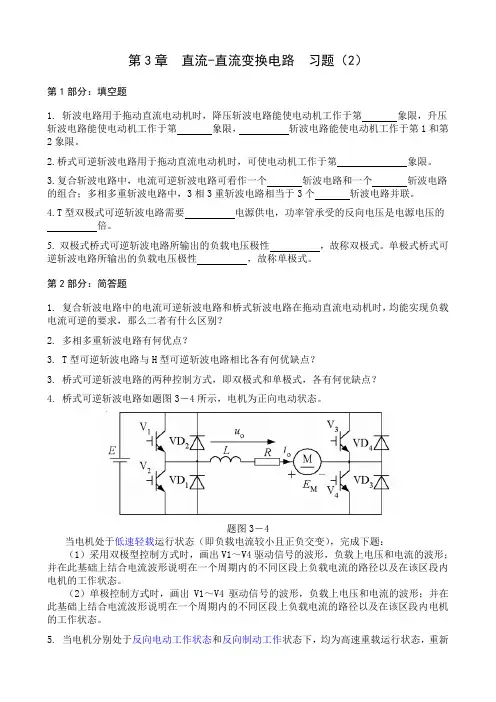

第3章直流-直流变换电路习题（2）第1部分：填空题1.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第象限，升压斩波电路能使电动机工作于第象限，斩波电路能使电动机工作于第1和第2象限。
2.桥式可逆斩波电路用于拖动直流电动机时，可使电动机工作于第象限。
3.复合斩波电路中，电流可逆斩波电路可看作一个斩波电路和一个斩波电路的组合；多相多重斩波电路中，3相3重斩波电路相当于3个斩波电路并联。
4.T型双极式可逆斩波电路需要电源供电，功率管承受的反向电压是电源电压的倍。
5. 双极式桥式可逆斩波电路所输出的负载电压极性，故称双极式。
单极式桥式可逆斩波电路所输出的负载电压极性，故称单极式。
第2部分：简答题1. 复合斩波电路中的电流可逆斩波电路和桥式斩波电路在拖动直流电动机时，均能实现负载电流可逆的要求，那么二者有什么区别？2. 多相多重斩波电路有何优点？3. T型可逆斩波电路与H型可逆斩波电路相比各有何优缺点？3. 桥式可逆斩波电路的两种控制方式，即双极式和单极式，各有何优缺点？4. 桥式可逆斩波电路如题图3－4所示，电机为正向电动状态。
题图3－4当电机处于低速轻载运行状态（即负载电流较小且正负交变），完成下题：（1）采用双极型控制方式时，画出V1～V4驱动信号的波形，负载上电压和电流的波形；并在此基础上结合电流波形说明在一个周期内的不同区段上负载电流的路径以及在该区段内电机的工作状态。
（2）单极控制方式时，画出V1～V4驱动信号的波形，负载上电压和电流的波形；并在此基础上结合电流波形说明在一个周期内的不同区段上负载电流的路径以及在该区段内电机的工作状态。
5. 当电机分别处于反向电动工作状态和反向制动工作状态下，均为高速重载运行状态，重新完成4题。
6. 桥式可逆斩波电路，若控制信号占空比为α，请推导采用双极型控制方式时和单极控制方式时负载电压平均值的表达式。
第3部分：计算题＝100V。
1. 桥式可逆斩波电路如题图3－4所示，E＝200V，Uo1）求双极型控制方式下的控制信号占空比。
目录第1章电力电子器件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)第5 章逆变电路1．无源逆变电路和有源逆变电路有何不同？答：两种电路的不同主要是：有源逆变电路的交流侧接电网，即交流侧接有电源。
而无源逆变电路的交流侧直接和负载联接。
2．换流方式各有那几种？各有什么特点？答：换流方式有4 种：器件换流：利用全控器件的自关断能力进行换流。
全控型器件采用此换流方式。
电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。
负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。
强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。
通常是利用附加电容上的能量实现，也称电容换流。
晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3 种方式。
3．什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。
答：按照逆变电路直流测电源性质分类，直流侧是电压源的称为逆变电路称为电压型逆变电路，直流侧是电流源的逆变电路称为电流型逆变电路电压型逆变电路的主要特点是：①直流侧为电压源，或并联有大电容，相当于电压源。
直流侧电压基本无脉动，直流回路呈现低阻抗。
②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。
③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。
为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
电流型逆变电路的主要特点是：①直流侧串联有大电感，相当于电流源。
直流侧电流基本无脉动，直流回路呈现高阻抗。
②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。
电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流I L在数值大小上有I L__大于__IH。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。
第3章 直流斩波电路1．简述图3-1a 所示的降压斩波电路工作原理。
答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间t on ，由电源E 向L 、R 、M 供电，在此期间，u o ＝E 。
然后使V 关断一段时间t off ，此时电感L 通过二极管VD 向R 和M 供电，u o ＝0。
一个周期内的平均电压U o ＝E t t t ⨯+offon on。
输出电压小于电源电压，起到降压的作用。
2．在图3-1a 所示的降压斩波电路中，已知E =200V ，R =10Ω，L 值极大，E M =30V ，T =50μs,t on =20μs,计算输出电压平均值U o ，输出电流平均值I o 。
解：由于L 值极大，故负载电流连续，于是输出电压平均值为U o =E T t on =5020020⨯=80(V) 输出电流平均值为I o =R E U M o -=103080-=5(A)3．在图3-1a 所示的降压斩波电路中，E =100V ， L =1mH ，R =0.5Ω，E M =10V ，采用脉宽调制控制方式，T =20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值I o ，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。
当t on =3μs 时，重新进行上述计算。
解：由题目已知条件可得：m =E E M =10010=0.1 τ=R L =5.0001.0=0.002当t on =5μs 时，有ρ=τT=0.01=τon t=0.0025由于11--ραρe e =1101.00025.0--e e =0.249>m 所以输出电流连续。
此时输出平均电压为U o =E T t on =205100⨯=25(V) 输出平均电流为I o =R E U M o -=5.01025-=30(A) 输出电流的最大和最小值瞬时值分别为I max =R E m e e ⎪⎪⎭⎫ ⎝⎛-----ραρ11=5.01001.01101.00025.0⎪⎪⎭⎫ ⎝⎛-----e e =30.19(A)I min =R E m e e ⎪⎪⎭⎫ ⎝⎛---11ραρ=5.01001.01101.00025.0⎪⎪⎭⎫ ⎝⎛---e e =29.81(A) 当t on =3μs 时，采用同样的方法可以得出：αρ=0.0015由于11--ραρe e =1101.0015.0--e e =0.149>m 所以输出电流仍然连续。
1.与直接方式DC-DC变换器相比，间接方式DC-DC变换器最适合于哪种应用场合？（ C ）A.电解电镀电源B.调压调速的直流传动系统的调压电源C.直流开关电源D.直流线性电源2.下列哪一种电力电子开关器件最适合于直流斩波器使用？ ( B )A.整流二极管B. 可关断晶闸管C. 普通晶闸管D. 双向晶闸管3.通常，直流斩波器开关频率可以选择的范围是（D）A.几赫兹到几十赫兹B. 几十赫兹到几百赫兹C. 几千赫兹到一百千赫兹D. 几千赫兹到几百千赫兹4. 降压直流斩波器电路中，二极管的作用是（D ）A. 防止开关管反向击穿B. 隔离电位C. 防止开关管误导通D. 续流5. 在实际应用中，为了保证升压斩波（boost）电路正常工作，通常将占空比的最大值取为（C）A. 0.6B. 0.7C. 0.8D. 0.96.下面的哪一种直流斩波器的输出电压与输入电压极性相反？( A )A. Cuk斩波器B. Sepic斩波器C. Zeta斩波器D. Boost 斩波器7. Cuk直流斩波器输入输出电压传输比Uo/Ui为（C）A. ɑB. 1/(1-ɑ)C. ɑ/(1-ɑ)D. -ɑ/(1-ɑ)8. 下列变换器中，哪一种不是隔离型直流-直流变换器？A. Sepic斩波器B. 推挽直流-直流变换器C. 单端正激（Forword）变换器D. 单端反激（Flyback）变换器9. Boost直流斩波器输入输出电压传输比Uo /Ui为（ B ）A. ɑB. 1/(1-ɑ)C. ɑ/(1-ɑ)D. -ɑ/(1-ɑ)10. 单端正激电路（Forword变换器）的特点是（ B ）A. 变压器由一个开关驱动，励磁电流为双向对称交变电流B. 励磁期间，传输能量C.变压器由多个开关驱动，励磁电流为直流电流D. 励磁期间，不传输能量。
电力电子技术王兆安第五版课后习题答案目录第1章电力电子件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)I 2+4 I m sin ⎤td (⎤t ) = 2πm ( 2 + 1 ) H 0.2717 I m ++4 I m sin ⎤td (⎤t ) = πm ( 2 + 1 ) H 0.5434 I m +4 ( I m sin ⎤t ) d (⎤t ) = 1+I m d (⎤t ) =第 1章电力电子器件1.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：u AK >0且 u GK >0。
2.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持 电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。
3.图 1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 I m ，试计算各波形的电流平均值 I d1、I d2、I d3与电流有效值 I 1、I 2、I 3。
445422a)图 1-43 晶闸管导电波形c)解：a)I d1=1 2πI 1= 1 2 4( I m sin ⎤t ) 2 d (⎤t ) =I m 2 3+ 1 2 H 0.4767 I m b)1 I 2I d2 =πI 2 =1 2 2 I m2 3 4 + 1 2H 0.6741I c)I d3=1 2π+02 I m d (⎤t ) = 4 I mI 3 =1 2221 2I m4.上题中如果不考虑安全裕量,问 100A 的晶闸管能送出的平均电流 I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A的晶闸管，允许的电流有效值I =157A，由上题计算结果知a) I m1 H I0.4767H 329.35，I d1 H 0.2717 I m1 H 89.48b) I m2 HI0.6741H 232.90, I d2 H 0.5434 I m2 H 126.56c) I m3=2 I = 314, I d3= 14I m3=78.55. GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？答：GTO和普通晶闸管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益〈1和〈 2，由普通晶闸管的分析可得，〈1 + 〈 2 =1是器件临界导通的条件。
六．实验报告
1.分析PWM波形发生的原理
PWM控制就是对脉冲的宽度进行调制的技术。
即通过对一系列脉冲的宽度进行调剂，来等效地获得所需要波形（含形状和幅值）。
在采样的控制理论中有一条重要的结论：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即窄脉冲的面积，效果基本相同的是指环节的输出响应波形基本相同，上述原理称为面积等效原理。
以正弦PWM控制为例。
把正弦半波分成N等份，就可以把其看成是N个彼此相连的脉冲列所组成的额波形。
这些脉冲宽度相等，都等于π/N，但幅值不等且窄脉冲顶部都不是水平直线而是曲线，各种脉冲幅值按正弦规律变化。
如果把上述脉冲列利用相同数量的等幅而不等宽的矩形脉冲代替，使矩形脉冲的中点相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就得到PWM波形。
各PWM脉冲的幅值相等而宽度是按正弦规律变化的。
根据面积等效原理，PWM波形和正弦半波是等效地。
对于正弦波的负半周，也可以用同样的方法得到PWM波形。
可见，所得到的PWM波形和期望得到的正弦波等效。
2.记录在某一占空比D下，降压斩波电路中，MOSFET的栅源电压波形，输出电压Uo波形，并绘制降压斩波电路的Ui/Uo-D曲线，与理论分析结果进行比较，并讨论产生差异的原因。
MOSFET的栅源电压波形
输出电压Uo波形
Ui/Uo-D曲线
实验中由于示波器本身误差和读数误差，使Ui/Uo-D曲线存在一定改变
3.实验心得
试验完之后使我对斩波电路有了更全面的了解，对今后在课程学习中有很大的帮助，对斩波电路带电阻、电感性负载的的个波形之间的相位关系等等都掌握的更全面。
