电脑主板开机电路检测流程1

主板点亮测试方法随着计算机技术的进步，主板作为计算机的核心部件已经发展到了十分成熟的阶段。

但是在购买或者装配主板的过程中，仍然需要进行点亮测试。

点亮测试的目的是检查主板是否完好、是否与其他硬件兼容，以及是否需要进行退换货。

今天，我们将为大家介绍主板点亮测试方法。

一、插上电源点亮测试的第一步是插上电源。

首先需要将主板接口插入电源，然后将电源插头插进插座。

注意，插座需要连接地线，以确保精准的电流传递。

接下来，打开电源开关，检查主板是否有响应，是否有指示灯亮起，如有则说明电源已经正常供电，电路通畅。

二、连接显示器和键盘接下来，将显示器和键盘连接到主板上。

显示器和键盘通常都有标准的接口，需要将其插入主板上对应的接口中。

连接好之后，打开显示器，检查显示屏是否有图像输出，同时检查键盘是否能够输入字符。

如果无法正常输入或者显示，则需要检查是否有连接不当或者是否存在硬件故障。

三、检查内存内存是计算机中的关键部件之一，一般情况下不同型号或者不同品牌的内存是无法兼容的。

因此，需要先检查内存是否能够正常识别。

将内存插入主板上的对应接口中，注意对准槽位，插入时需使用力均匀、稳定，插紧到底并锁紧。

接下来，打开电脑，检查内存是否被识别并正确显示容量。

四、连接其他硬件如果需要连接其他硬件，也需要在点亮测试中进行。

例如，如果需要连接硬盘，需要将硬盘插入主板SATA接口中，并检查硬盘是否被识别。

同样，如果需要连接显卡，需要将显卡插入PCI-E接口中，并确认显卡能够正常运行。

如果需要连接其他硬件，也需要进行类似的连接和测试。

五、检查BIOS设置不同的主板有不同的BIOS设置选项，需要根据实际情况进行相应的调整。

在点亮测试中，需要进入BIOS设置界面，检查并调整BIOS设置项。

例如，检查启动顺序、检查内存频率、CPU温度等设置，确保硬件正常运行。

如果需要进行调整，需要谨慎操作，确保不会出现不可预知的情况。

六、总结点亮测试是主板使用前必须进行的测试。

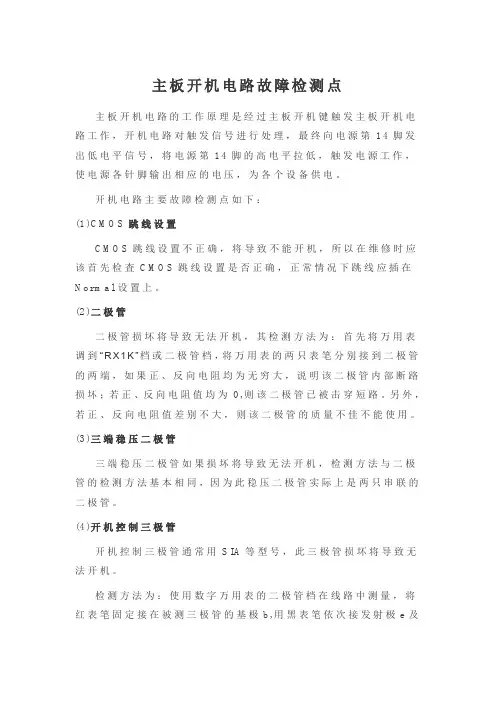

主板开机电路故障检测点主板开机电路的工作原理是经过主板开机键触发主板开机电路工作，开机电路对触发信号进行处理，最终向电源第14脚发出低电平信号，将电源第14脚的高电平拉低，触发电源工作，使电源各针脚输出相应的电压，为各个设备供电。

开机电路主要故障检测点如下：(1)CMO S跳线设置CMO S跳线设置不正确，将导致不能开机，所以在维修时应该首先检査C MO S跳线设置是否正确，正常情况下跳线应插在No rm a l设置上。

(2)二极管二极管损坏将导致无法开机，其检测方法为：首先将万用表调到“R X1K”档或二极管档，将万用表的两只表笔分别接到二极管的两端，如果正、反向电阻均为无穷大，说明该二极管内部断路损坏；若正、反向电阻值均为0,则该二极管已被击穿短路。

另外，若正、反向电阻值差别不大，则该二极管的质量不佳不能使用。

(3)三端稳压二极管三端稳压二极管如果损坏将导致无法开机，检测方法与二极管的检测方法基本相同，因为此稳压二极管实际上是两只串联的二极管。

(4)开机控制三极管开机控制三极管通常用S I A等型号，此三极管损坏将导致无法开机。

检测方法为：使用数字万用表的二极管档在线路中测量，将红表笔固定接在被测三极管的基极b,用黑表笔依次接发射极e及集电极c,若数字万用表显示屏显示的数字在0.500〜0.850内，则可判定该三极管是正常的。

如果仪表显示值小于0.500,则可检测其管子外围电路中是否有短路的元器件，若没有短路的元器件，则可判定该三极管有击穿性损坏，可进一步将其从电路板上拆下复测。

若仪表显示值大于0.850，则很有可能是其相应P N结有断路性损坏，也应将该三极管从电路中拆下来复测。

(5)低压差三端稳压器低压差三端稳压器用于输出稳定的电压，如果此器件损坏将导致主板无法开机。

其判定方法为:带电测试稳压器的中间脚的电压值大小，若为0或小于3V,则是稳压器损坏。

(6)滤波电容滤波电容一般在稳压器的输出端，如果此器件损坏将导致主板无法开机。

用万用表检测主板的方法-概述说明以及解释1.引言1.1 概述主板是电脑的核心组件之一，负责连接和控制各个硬件设备的正常运作。

然而，由于各种原因，主板可能会出现故障或问题，导致电脑无法启动或运行不稳定。

为了正确诊断和修复主板问题，使用万用表是一种非常有效的方法。

万用表是一种多功能的便携式测量仪器，它可以用来测试电流、电压和电阻等电学参数。

使用万用表可以在故障排除过程中准确测量主板上不同部分的电压和电阻数值，以确定是否存在故障。

同时，万用表也可以检测主板上的短路和接触不良等问题，帮助我们找到并解决主板故障的根本原因。

在使用万用表检测主板之前，需要先了解主板的电路结构和电路原理。

同时，我们还需要学习和掌握正确的使用方法和安全注意事项，以避免对主板或自身造成损害。

本文将介绍万用表的基本原理和使用方法，同时详细介绍了使用万用表检测主板的步骤。

我们将从主板的电源电路、时钟电路、数据总线等方面进行测量，并提供常见故障的排查方法。

通过深入学习和理解这些内容，读者将能够在电脑维修和故障排除过程中更加专业和有针对性地使用万用表来检测主板。

总之，文章将全面介绍了使用万用表检测主板的方法，并提供了相关步骤和注意事项。

通过本文，读者将能够掌握正确使用万用表来检测主板的技能，为电脑维修和故障排除提供有力的支持。

1.2 文章结构本文主要分为以下几个部分，以便读者可以清晰地了解用万用表检测主板的方法：1. 引言：在引言部分，我们将提供一个概述，简要介绍本文的内容以及为什么用万用表检测主板是必要的。

2. 正文：正文部分将详细介绍万用表的基本知识和使用方法，以帮助读者对万用表有更深入的了解，并为后续的主板检测做好准备。

2.1 万用表简介：在本部分，我们将介绍万用表的定义、分类和主要功能，以帮助读者了解它的基本原理和用途。

2.2 主板检测的必要性：在本部分，我们将讨论为什么需要对主板进行检测，以及主板可能出现的故障和问题。

我们还会说明主板检测的重要性，并提供相关实例来加深理解。

主板开机电路工作原理概述经过主板开机键触发主板开机电路工作，开机电路将触发信号进行处理，最终向电源第14脚发出低电平信号，将电源的第14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚变为低电平）。

主板开机电路检测步骤1.测量A TX 电源接口的红5V，黄12V 是否严重对地短路。

2.南桥附近是否有2.5V，3.3V，1.8V 的待机电压（南桥不同，待机电压也不同）3.实时晶振是否起振（两脚是否有0.4V 左右电压）4.CMOS 跳线中间引脚是否为高电平。

（CMOS 是否设置正确）5.测量POW 开关处是否有2.5V 以上高电平。

6.短接POW 开关测量是否有低电平触发南桥成功（W83627HF 除外）7.查绿线到南桥成I/O 之间的线路是否正常。

注：开机电路中易损元件：（1）与开机电路相关的门电路，三极管。

（2）给南桥提供待机电压的正电压稳压器或其它供电元件。

（3）与I/O 或南桥。

电脑知识学习论坛为电脑初学者的疑难杂症提供最佳解决方案。

电脑基础知识学习QQ群：81158926 欢迎电脑爱好者加入。

主板开机电路维修实例1.GPS－810C（E）J，测试点正常不工作，刷BIOS（用联冠810T）无效，后查北桥供电的3055 场效应管损坏，板上标识为Q4，更换后OK。

2.－P4 主板型号为Titan667，测试卡从C1 到B0，测试卡过C1，表明CPU 已经工作，检测内存不过，查内存的供电，发现它的负载电压只有0.85V。

正常应为1.25V，查其与Q96，Q97 两个场管相连，摘下后测得Q96 为软击穿，更换后故障排除。

3.－810 主板不能点亮，测试卡从D3 到00，DE－00 循环跳变，这种故障表明检测内存不过，经查内存的供电，时钟，复位，片选，行，列，选信号均正常，于是目测主板，将CPU 与风扇除去，发现风扇卡与主板之间有划痕，且已划段 3 根线，经补线后，加电测量，一切正常。

主板开机引导过程图解日期：2013-08-09 23:52 来源：合肥电脑维修作者：秩名了解主板的开机引导过程对电脑维修技术人员是非常重要的，只有撑握了主板的开机引导过程，才能迅速、准确地主板进行诊断和维修，具体过程下图所示。

主板开机详细引导步骤如下：1.首先给ATX电源加电，加电后ATX电源开始输出待机工作电压（SB5V)，接着实时时钟开始工作，向CMOS电路和开机电路发送32.768KHZ的实时时钟信号。

2.按下电源开关开始启动电脑，在按下电源开关的瞬间，电源开关向南桥芯片或I/O芯片发出开机触发信号，触发开机电路工作，此时电源接头的第14引脚变为低电平，ATX电源开始工作。

ATX电源开始工作后，电源接头的各个引脚向主板的各大系统和各个硬件输出相应的电压。

3.在所有供电输出无误后的100ms~500ms内，ATX电源会由第8引脚向主板发出3V~5V的PG信号，此信号分别提供给CPU、北桥和南桥芯片，其中进入南桥芯片的PG信号作用在内部的复位模块上，另外PG信号经过南桥芯片连接到系统时钟芯片的RST#端，作为RST#信号（复位信号）。

4.在有了RST#信号（复位信号）后，时钟芯片开始工作，并向主板发送各种频率的时钟信号，有了时钟信号后南桥芯片内部的复位模块开始工作。

5.此时北桥芯片和CPU等主板的硬件设备开始复位，在复位结束后，CPU开始工作，至此电脑的硬启动结束，进入软启动过程。

6.在CPU开始工作后，首先需要进行自检，即开始读取POST自检程序，而自检程序存放在BIOS中，所以CPU通过前端总线AD0~AD31地址线发送寻址信号寻找自检程序。

在发送寻址信号前，CPU会检测DBSY#(总线忙信号引脚）是否为低电平，从而判断前端总线是否被占用（低电平为空闲，高电平为忙）。

7.如果前端总线空闲，则通过前端总线向北桥发送32位/64位寻址信息，北桥接收到寻址信息后，经过译码和电压转换后，再发送给南桥（发送时，北桥先向南桥发送IRDY#主设备准备好信号，南桥再发送TRDY#从设备准备好信号给北桥，同时还发送FRAME#帧周期信号，这是北桥开始发送寻址信息）。

电脑开机流程范文1.按下电源按钮：当按下电源按钮时，闭合了电源按钮的电路，将电源供电信号发送到电源供应器。

2. 电源自检（Power-On Self-Test，POST）：电源供应器会对计算机硬件进行一系列的自检操作，包括检测主板、内存、显卡等关键硬件是否正常。

如果自检失败，计算机会发出报警信号（通常是蜂鸣声）来提示故障。

3. 加电开机自检（Power Good Check）：电源供应器会向主板发送电源正常信号，这个信号告诉主板电源正常，可以正常启动系统。

4.主板自检：主板会对自身进行一系列的自检操作，包括检测各个接口、芯片、电容等是否正常。

如果自检失败，主板会发出报警信号。

5. 启动BIOS（Basic Input/Output System）：BIOS是计算机的基本输入输出系统，它存储在主板上，负责启动计算机并初始化硬件设备。

计算机在开机时会首先启动并加载BIOS。

6.POST阶段：BIOS会检测计算机内的硬件设备，包括硬盘、光驱、显卡等，确保它们正常连接并可以被系统识别和使用。

如果有硬件故障或连接错误，BIOS会发出相应的错误信息。

7.初始化硬件设备：BIOS会根据硬件配置情况，初始化硬件设备，并将相关信息传递给操作系统。

例如，它会检测内存容量和类型，并将这些信息传递给操作系统。

8.硬件自检：BIOS会对硬件设备进行自检操作，包括检测内存是否正常，检测硬盘是否可用等。

如果发现硬件故障，BIOS会发出相应的错误信息。

9.启动操作系统：计算机在完成硬件自检后，会根据BIOS设置的引导顺序，从硬盘、光盘或USB设备等存储介质中寻找可启动的操作系统。

一旦找到可引导的操作系统，计算机会加载操作系统到内存中并开始执行。

10.操作系统启动：一旦操作系统被加载到内存中，它会开始执行各个服务程序和初始化各个系统组件。

操作系统负责管理和控制计算机的硬件设备，并为用户提供一个可交互的界面。

11.用户登录：根据操作系统的配置，计算机会显示登录界面，用户可以输入用户名和密码，登录到自己的用户账号。

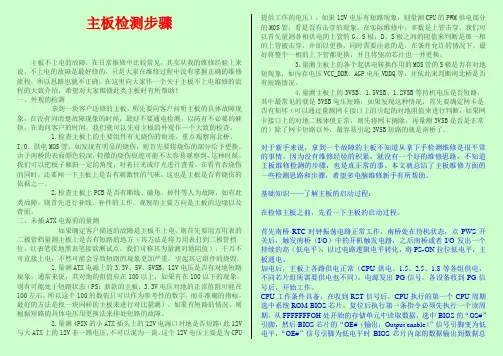

主板检测步骤主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

1.检查主板上的主要组件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS管，如发现有明显的烧伤，则首先要将烧伤的部分给予更换。

由于南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，这种时候，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。

在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是主板是否有烧伤的依据之一。

2.检查主板上PCB是否有断线、磕角、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。

观察的主要方向是主板的边缘以及背面。

二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电，则首先要用万用表的二极管档量测主板上是否有短路的地方（其方法是将万用表打到二极管档位，红表笔接地黑表笔接欲测试点，我们可称其为量测对地阻值），千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它组件的烧毁。

1.量测ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象，通常来说，其对地的阻值应在100以上，如果有在100以下的现象，则有可能处于短路状态（PS：新款的主板，3.3V电压对地的正常值阻可能在100左右，所以这个100的数值只可以作为参考性的数字，而非准确的指标，最好的方法是找一块同样的主板来进行对比量测）。

如果有短路的情况，则根据短路的具体电压用更换法来排处短路的故障。

2.量测4PIN的小ATX插头上的12V电源口对地是否短路（此12V与大ATX上的12V非一路电压，不可以混为一谈，这个12V电压主要是为CPU 提供工作的电压），如果12V电压有短路现象，则量测CPU的PWM供电部分的MOS管，看是否有击穿的现象，在实际维修中，多数是上管击穿，我们可以首先量测各相供电的上管的G、S极；D、S极之间的阻值来判断是那一相的上管被击穿，并加以更换，同时需要注意的是，在条件允许的情况下，最好将整个一相的上下管都更换，并且将驱动芯片也一并更换。

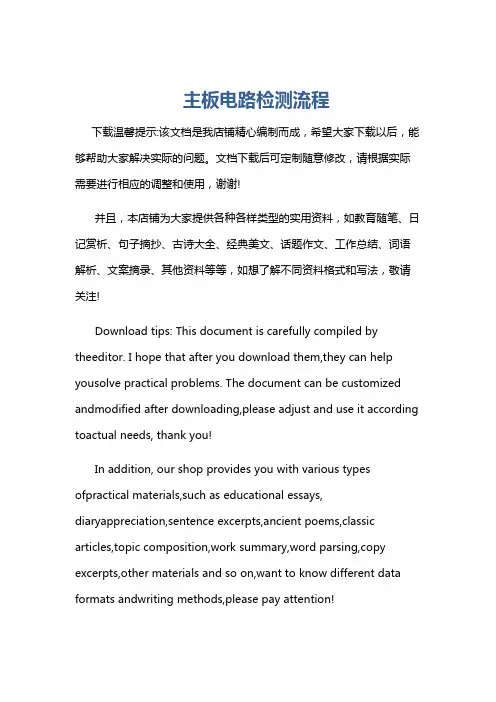

主板电路检测流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!主板电路检测流程一、准备工作阶段。

在正式进行主板电路检测之前，有一系列准备工作是必不可少的。

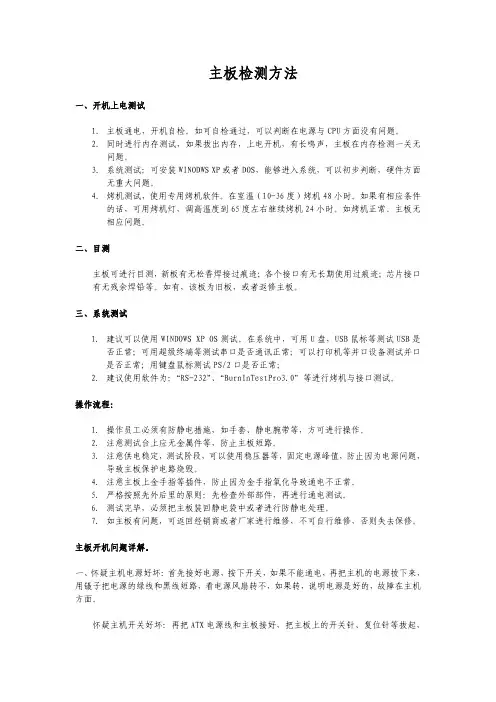

主板检测方法一、开机上电测试1．主板通电，开机自检。

如可自检通过，可以判断在电源与CPU方面没有问题。

2．同时进行内存测试，如果拔出内存，上电开机，有长鸣声，主板在内存检测一关无问题。

3．系统测试：可安装WINODWS XP或者DOS，能够进入系统，可以初步判断，硬件方面无重大问题。

4．烤机测试，使用专用烤机软件。

在室温（10-36度）烤机48小时。

如果有相应条件的话，可用烤机灯，调高温度到65度左右继续烤机24小时。

如烤机正常。

主板无相应问题。

二、目测主板可进行目测，新板有无松香焊接过痕迹；各个接口有无长期使用过痕迹；芯片接口有无残余焊铅等。

如有，该板为旧板，或者返修主板。

三、系统测试1．建议可以使用WINDOWS XP OS测试。

在系统中，可用U盘，USB鼠标等测试USB是否正常；可用超级终端等测试串口是否通讯正常；可以打印机等并口设备测试并口是否正常；用键盘鼠标测试PS/2口是否正常；2．建议使用软件为：“RS-232”、“BurnInTestPro3.0”等进行烤机与接口测试。

操作流程：1．操作员工必须有防静电措施，如手套、静电腕带等，方可进行操作。

2．注意测试台上应无金属件等，防止主板短路。

3．注意供电稳定，测试阶段，可以使用稳压器等，固定电源峰值，防止因为电源问题，导致主板保护电路烧毁。

4．注意主板上金手指等插件，防止因为金手指氧化导致通电不正常。

5．严格按照先外后里的原则：先检查外部部件，再进行通电测试。

6．测试完毕，必须把主板装回静电袋中或者进行防静电处理。

7．如主板有问题，可返回经销商或者厂家进行维修，不可自行维修，否则失去保修。

主板开机问题详解。

一、怀疑主机电源好坏：首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来，用镊子把电源的绿线和黑线短路，看电源风扇转不，如果转，说明电源是好的，故障在主机方面。

怀疑主机开关好坏：再把ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能不能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。

主板检测步骤主板检测步骤主板不上电的故障，在日常维修中比较常见，其实从我的维修经验上来说，不上电的故障是最好修的，只是大家在维修过程中没有掌握正确的维修流程，所以思路也就不正确，在这里向大家作一个关于主板不上电维修的流程的大致介绍，希望对大家维修此类主板时有所帮助！一、外观的检测拿到一块客户送修的主板，所先要向客户问明主板的具体故障现象，在没有问清楚故障现象的时候，最好不要通电检测，以防有不必要的麻烦，在询问客户的时间，我们就可以先对主板的外观作一个大致的检查。

1.检查主板上的主要组件有无烧伤的痕迹，重点观察南北桥、I/O、供电MOS管，如发现有明显的烧伤，则首先要将烧伤的部分给予更换。

由于南桥的表面颜色较深，轻微的烧伤痕迹可能不太容易观察到，这种时候，我们可以把板子倾斜一定的角度，对着日光或灯光进行查看。

在看有否烧伤的同时，还要闻一下主板上是否有刺激性的气味，这也是主板是否有烧伤的依据之一。

2.检查主板上PCB是否有断线、磕角、掉件等人为故障，如有此类故障，则首先进行补线、补件的工作。

观察的主要方向是主板的边缘以及背面。

二、未插ATX电源前的量测如果确定客户描述的故障是主板不上电，则首先要用万用表的二极管档量测主板上是否有短路的地方（其方法是将万用表打到二极管档位，红表笔接地黑表笔接欲测试点，我们可称其为量测对地阻值），千万不可直接上电，不然可能会导致短路的现象更加严重，引起其它组件的烧毁。

1.量测ATX电源上的3.3V、5V、5VSB、12V电压是否有对地短路现象，通常来说，其对地的阻值应在100以上，如果有在100以下的现象，则有可能处于短路状态（PS：新款的主板，3.3V电压对地的正常值阻可能在100左右，所以这个100的数值只可以作为参考性的数字，而非准确的指标，最好的方法是找一块同样的主板来进行对比量测）。

如果有短路的情况，则根据短路的具体电压用更换法来排处短路的故障。

2.量测4PIN的小ATX插头上的12V电源口对地是否短路（此12V 与大ATX上的12V非一路电压，不可以混为一谈，这个12V电压主要是为CPU 提供工作的电压），如果12V电压有短路现象，则量测CPU 的PWM供电部分的MOS管，看是否有击穿的现象，在实际维修中，多数是上管击穿，我们可以首先量测各相供电的上管的G、S极；D、S极之间的阻值来判断是那一相的上管被击穿，并加以更换，同时需要注意的是，在条件允许的情况下，最好将整个一相的上下管都更换，并且将驱动芯片也一并更换。

主板开机电路检修流程图|CMOS/跳线|--------------------------------| |正确不正确| |测Power 开关的3.3V或5V 跳回正确位|---------------------| |正常不正常| |测南桥旁边的晶振是否起振,起振电压为0.5V到1.6V左右查紫线到Power 开关之间电路|----------------------| |不正常正常| |更换晶振旁边的滤波电容以测Power开关到南桥或I/O之间是及晶振本身否有低电平输入南桥或I/O|----------------------------| |有无| |查绿线到南桥或I/O 之间的查Power 开关到南桥或I/O电路是否损坏之间的元件,更换损坏元件|---------------------| |完好损坏| |更换南桥或者I/O(视开机电更换元器件,修复电路路而言)注：开机电路常坏元器件器有接绿线的三极管、与开机电路有关的门电路芯片，还有紫色线给Power 开关供电的三级管或是二级管等。

Power-南桥或I/O-绿线(开机过程)|________|_______ |____________(低电平)CPU 主供电的检修流程图测Q1的D 极5V|-------------------------------------------| |正常不正常| |测Q1 G极3-5V控制电压查电源红线到D 极线路|-----------------| |正常不正常| |更换场效应管Q1 把Q1的G 极悬空,测电源控制芯片的输出端电压|-----------------------| |有无| |更换Q1或Q2 测电源控制芯片的12V和5V供电|----------------| |有无| |测PG 电源好5V(电源灰线) 查R1 及C4,更换|-------------| |正常不正常| |更换电源控制芯片更换与电源灰线相连的芯片注：常坏的元器件是电源控制芯片和场效应管以及R1 限流电阻，一般CPU 供电中15V,2.5V,主供电全无输出时,电源控制芯片坏的可能性最大,如果只有其中一项输出不正常,则是输出此项的场效应管坏的最多(如Q3 的1.5V输出)。

电脑主板开机电路检测流程1开机电路检测流程测量ATX电源接口的红5V，黄12V是否严重对地短路。

1：南桥附近是否有2.5V，3.3V，1.8V的待机电压（南桥不同，待机电压也不同）2：实时晶振是否起振（两脚是否有0.4V左右电压）3：CMOS跳线中间引脚是否为高电平。

（CMOS是否设置正确）4：测量POW开关处是否有2.5V以上高电平。

5：短接POW开关测量是否有低电平触发南桥成功（W83627HF 除外）6：查绿线到南桥成I/O之间的线路是否正常。

注：开机电路中易损元件：（1）：与开机电路相关的门电路，三极管。

（2）：给南桥提供待机电压的正电压稳压器或其它供电元件。

（3）：与I/O或南桥。

维修实例1．GPS－810C（E）J：测试点正常不工作，刷BIOS（用联冠810T）无效，后查北桥供电的3055场效应管损坏，板上标识为Q4，更换后OK。

2．－P4主板：型号为Titan667。

测试卡从C1到B0，测试卡过C1，表明CPU已经工作，检测内存不过，查内存的供电，发现它的负载电压只有0.85V。

正常应为1.25V，查其与Q96，Q97两个场管相连，摘下后测得Q96为软击穿，更换后故障排除。

3．－810主板不能点亮测试卡从D3到00，DE－00循环跳变，这种故障表明检测内存不过，经查内存的供电，时钟，复位，片选，行，列，选信号均正常，于是目测主板，将CPU与风扇除去，发现风扇卡与主板之间有划痕，且已划段3根线，经补线后，加电测量，一切正常。

4．－精英K7VMA主板；主板上有两个CPU风扇接口，插其中一个自动断电，查不正常的风扇接口，发现其5V由D4二极管供给，二极管正向端连南桥，由此怀疑南桥中的温控电路出毛病，将其二极管摘除，将风扇5V端与D5的负端相连后，故障排除。

5．精英P6－IEAT或P6－IPAT,815EP主板开机不显，各项电压正常的情况下多为南桥坏。

（通病）6．磐正AMD主板进入系统后自动关机，更换CPU风扇后，故障解决。

电脑主板开机流程电脑主板是电脑硬件的核心，负责连接和管理各种硬件组件。

它控制着整个电脑的开机流程，确保电脑可以正常启动并运行。

下面是电脑主板的开机流程：1.供电：当电源按钮被按下时，电源开始为主板供电。

电源会将电压转换为主板和其他硬件组件所需的电源。

2. 自检（POST）：一旦主板开始接收电源，它会进行自检（POST，Power-On Self-Test）。

自检是主板上的一段程序代码，用于检测电脑硬件的完整性和功能。

在自检过程中，主板会依次检查CPU（中央处理器）、内存、硬盘、显卡、声卡等硬件组件是否正常连接和工作。

3. 初始化：自检完成后，主板将启动BIOS（Basic Input/Output System，基本输入/输出系统）并进行初始化。

BIOS是固化在主板中的一段固件，它存储着电脑的基本设置和操作系统的启动配置。

初始化过程中，主板会读取BIOS中的设置，例如启动顺序、时钟频率、电源管理等，并根据这些设置对其他硬件进行配置。

4.系统启动：初始化完成后，主板将根据BIOS中的启动顺序读取操作系统的启动程序。

启动程序会将操作系统的核心文件加载到内存中，并进行一系列配置和初始化。

随后，操作系统会接管控制权，开始运行电脑的普通用户界面。

以上是电脑主板的一般开机流程。

不同的主板可能会有一些特殊的启动程序或芯片，例如UEFI（Unified Extensible Firmware Interface）替代传统的BIOS，或者有其他的自检功能。

但总体来说，电脑主板的开机流程都是类似的。

除了开机流程，电脑主板还负责管理硬件之间的通信和数据传输。

它会和其他硬件组件，如CPU、内存、显卡等进行数据交换，确保它们能够正常地协同工作。

主板上的芯片组还负责管理电源供应、数据传输速度控制以及其他系统级的功能。

总的来说，电脑主板是电脑硬件的核心之一，它的开机流程确保了整个电脑系统可以正常启动并运行。

了解这个流程可以帮助我们更好地理解电脑硬件的工作原理，同时也有助于我们在遇到开机问题时进行故障排除。

计算机启动过程目录简介总结编辑本段简介第一步:当我们按下电源开关时,电源就开始向主板和其它设备供电，此时电压还不太稳定，主板上的控制芯片组会向CPU发出并保持一个RESET（重置)信号，让CPU内部自动恢复到初始状态，但CPU在此刻不会马上执行指令。

当芯片组检测到电源已经开始稳定供电了（当然从不稳定到稳定的过程只是一瞬间的事情），它便撤去RESET信号(如果是手工按下计算机面板上的Reset按钮来重启机器，那么松开该按钮时芯片组就会撤去RESET信号),CPU马上就从地址FFFF0H处开始执行指令，从前面的介绍可知,这个地址实际上在系统BIOS的地址范围内，无论是AwardBIOS还是AMIBIOS，放在这里的只是一条跳转指令，跳到系统BIOS中真正的启动代码处。

第二步:系统BIOS的启动代码首先要做的事情就是进行POST（Power－OnSelfTest,加电后自检），POST的主要任务是检测系统中一些关键设备是否存在和能否正常工作，例如内存和显卡等设备。

由于POST是最早进行的检测过程,此时显卡还没有初始化,如果系统BIOS在进行POST的过程中发现了一些致命错误，例如没有找到内存或者内存有问题(此时只会检查640K常规内存)，那么系统BIOS就会直接控制喇叭发声来报告错误,声音的长短和次数代表了错误的类型。

在正常情况下，POST过程进行得非常快,我们几乎无法感觉到它的存在，POST结束之后就会调用其它代码来进行更完整的硬件检测.第三步：接下来系统BIOS将查找显卡的BIOS，前面说过，存放显卡BIOS的ROM芯片的起始地址通常设在C0000H处，系统BIOS在这个地方找到显卡BIOS之后就调用它的初始化代码，由显卡BIOS来初始化显卡，此时多数显卡都会在屏幕上显示出一些初始化信息,介绍生产厂商、图形芯片类型等内容，不过这个画面几乎是一闪而过.系统BIOS接着会查找其它设备的BIOS程序,找到之后同样要调用这些BIOS内部的初始化代码来初始化相关的设备。

电脑主板常用检测方法电脑主板常用检测方法主板采用了开放式结构。

主板上大都有6-15个扩展插槽，供PC 机外围设备的控制卡（适配器）插接。

下面给大家介绍电脑主板常用检测方法，欢迎阅读!电脑主板常用检测方法主板故障的确定，一般通过逐步拔除或替换主板所连接的板卡(内存、显卡等)，先排除这些配件可能出现的问题后，即可把目标锁定在主板上。

实际维修时，经常使用下面列举的维修方法。

1、程序测试法该法主要用于检查各种接口电路、以及具有地址参数的各种电路是否有故障，其原理就是用软件发送数据、命令，通过读线路状态及某个芯片(如寄存器)状态，来识别故障部位。

要使用此方法，你的CPU及总线必须运行正常，能够运行有关诊断软件，能够运行安装于I/O总线插槽上的诊断卡等。

你可以使用随机诊断程序、专用维修诊断卡，或者根据各种技术参数(如接口地址)，自编专用诊断程序来辅助硬件维修。

不过，你编写的诊断程序要严格、全面有针对性，能够让某些关键部位出现有规律的信号，能够对偶发故障进行反复测试，能够显示记录出错情况。

2、检查主板是否有短路在加电之前应测量一下主板是否有短路，以免发生意外。

判断方法是:测芯片的电源引脚与地之间的电阻。

未插入电源插头时，该电阻一般应为300Ω，最低也不应低于100Ω。

再测一下反向电阻值，略有差异，但不能相差过大。

若正反向阻值很小或接近导通，就说明主板有短路发生。

主板短路的原因，可能是主板上有损坏的电阻电容、或者有导电杂物，也可能是主板上有被击穿的芯片。

要找出击穿的芯片，你可以将电源插上加电测量。

一般测电源的+5V和+12V。

当发现某一电压值偏离标准太远时，可以通过分隔法或割断某些引线、或拔下某些芯片再测电压。

当割断某条引线或拔下某块芯片时，若电压变为正常，则这条引线引出的元器件或拔下来的芯片，就是故障所在。

3、除尘法主板的面积较大，是聚集灰尘较多的地方。

灰尘很容易引发插槽与板卡接触不良，另外，主板上一些插卡、芯片采用插脚形式，也常会因为引脚氧化而接触不良。

主板不通电检测流程第一步：检查电源线首先，确保电源线已经插入到电源插座，并且插头没有松动。

然后检查电源线是否与主板连接稳固，没有松动或松脱。

如果有问题，可以尝试更换电源线或调整连接。

第二步：检查电源开关确认电源开关已经打开，可以通过观察主机后面的电源指示灯来确定电源是否供电。

如果电源指示灯没有亮起，可以尝试用其他插座插电。

第三步：检查电源供应如果电源指示灯亮起，但主板依然不能通电，可能是电源供应的问题。

可以尝试以下步骤：1.检查电源供应插头是否紧固，没有松动或损坏。

2.检查电源供应的风扇是否在正常运转，如果不运转可能是电源故障。

3.可以尝试用其他工作正常的电源代替原有电源，看是否能够正常通电。

4.检查电源供应是否有烧毁或烧黑的部分。

第四步：检查主板如果以上步骤都没有解决问题，可能是主板本身的问题。

以下是主板的检查方法：1.检查主板上的指示灯：有些主板会有主板电源指示灯，通常是绿色或黄色。

如果指示灯无法亮起，可能是主板有问题。

2.检查主板上的电容和电阻是否有烧毁、膨胀或变色。

3.检查主板上的插槽是否有松动或损坏。

可以尝试重新插拔内存、显卡、CPU等组件，确认插槽是否正常。

4.检查主板上的电源接口是否有松动或损坏，可以适当清洁接口，重新插拔。

第五步：检查其他硬件组件如果以上步骤都没有解决问题，可能是其他硬件组件的问题。

可以尝试以下步骤：1.检查内存插槽和内存条是否正常，可以尝试重新插拔内存。

2.检查显卡是否正常运作，可以尝试更换显卡。

3.检查CPU是否正常，可以尝试重新插拔CPU。

第六步：其他注意事项1.可以尝试清洁主板和其他硬件组件上的灰尘和污垢，使用压缩气罐或软刷进行清洁。

2.如果觉得检查过程过于复杂，可以寻求专业的电脑维修服务。

总结：主板不通电的检测流程包括检查电源线、检查电源开关、检查电源供应、检查主板和检查其他硬件组件等步骤。

通过系统性地检查和排除，可以找出主板不通电的原因，并采取相应的修复措施。

主板开机自检流程工作原理1、当ATX电源盒插入市电AC220V/50HZ插座时，ATX电源部分电路已经开始工作，立刻在9脚输出+5V待命电压（称之为+5Vsb电压）。

同时在14脚输出约2.8~5V的电压（称之为PS-ON或PW-ON开机控制电压）。

2、当按下机箱外开机按钮或短接PS-ON触发排针后，主板触发电路立刻开始工作。

首先将ATX电源的14脚电压拉低至“0”V，则ATX电源开始工作，分别输出+3.3V、+5V、+12V，以供整机使用。

3、大约经过50~500ms ，ATX电源内部电源控制IC一旦侦测到+3.3V、+5V、+12V能够平稳输出，就在ATX电源的8脚输出一个约5V电压（PG信号，POWER GOOD），PG信号是主板上复位（RST）信号的源头信号。

4、电源IC在供电（+5V供电、+12V供电，或两种都采用）正常情况下，PG信号正常情况下（有些不需要用到PG信号），电源IC输出两个高频脉冲开关信号去控制另一组MOS管（一个上管带一个或两个下管……），导通后为CPU提供Vcore核心电压。

5、与此同时，电源IC会输出另一个控制电压去控制某个MOS管导通后输出另一个2.5V电压，该电压一般是时钟IC的供电电压之一，并送给SOCKET370 CPU作为VTT参考电压：2.5V。

时钟IC供电组一般有两组：+3.3V和+2.5V。

6、时钟IC在供电、PG信号正常情况下，时钟IC内部分频电路开始工作，它将14.318MHZ总频经其内部分频放大后，送给主板上的所需电路。

7、南桥在供电V、时钟CLK、PG正常情况下，将已经过多重逻辑转换而来的PG信号经内部复位电路加工后送给各所需电路，CPU除外。

CPU的复位信号直接来处北桥。

8、北桥在供电V、时钟CLK、复位RST正常情况下，它将南桥送来的复位RST信号再加工后送给CPU。

9、CPU在供电V、时钟CLK、复位RST正常情况下，CPU开始工作，首先CPU 开始寻找BIOS内部的开机自检程序，沿地址线发出寻址指令。

【主板维修检测流程】主板维修检测步骤,主板维修检测方法
维修流程依据国际规范要求，采用企业实际所使用的维修流程，主板维修培训课程总结如下：
1)外观检测
按照外观检测方法对产品进行外观检测，筛选出CID-R可修复主板和CID-U不可修复主板，对于可修复主板在
主板实物上标注出损坏元器件，将需要更换的元器件录入数据库。

2)初检
对主板进行静态检测，确保主板能够正常加电检测。

对通过静态检测的主板进行加电检测，筛选故障主板，
将检测结果录入数据库，为下一步故障诊断提供检测信息。

3)故障诊断
对故障主板进行诊断，确定故障所在，解决故障。

4)功能测试
按照测试文档搭建针对不同产品的测试平台，依据作业指导书对产品进行测试、处理、记录测试结果并将相
关信息录入到数据库中。

5)焊接
依据作业指导对不同类型的元器件进行拆卸、焊接，对焊接后的器件进行焊接品质自我检测，确保焊接质量。

6)焊接质检
依据IPC-A-610D标准检查焊接质量，标出未符合标准的元器件，并将不符合标准的主板退回，重新进行焊接
操作，将检查结果录入至数据库。

7)终检
依据数据库ECO指令，检查ECO的执行情况，确保没有遗漏掉应执行的ECO指令，检查外观有无损坏，如果有损
坏部件，标记损坏部件，将检查信息录入数据库系统。
