待机和开机电路1.待机电路讲解在开机键上没有高电平电压时，待机电路没有输出+3V或5V电压的情况下需要检修待机电路，待机电路通常采用一片待机芯片，待机芯片常用线性稳压集成电路，常见待机芯片有五脚的、六脚的和八脚的三种。

待机电路有两大作用：●只供给主板上需要待机电压的设备（芯片），为3.3V/5V的直流电压。

●给快捷键键提供高电平。

待机芯片具如下特点：●一个引脚接主供电，一个引脚输出3.3V或5V电压。

●待机芯片为在不开机的时候就输出3.3V或5V电压。

●待机芯片为开机电路提供3.3V或5V电压，因此待机芯片通常靠近开机芯片。

●从开机按键往回找，可以找到待机芯片。

很多笔记本电脑的开机键是通过键盘芯片和排线连到主板，连线比较复杂，查找不方便，可以根据其外形和位置查找。

●若开机电路中的3.3V或5V电压正常，说明待机芯片工作正常。

●待机电路的好坏可根据测量开机键上的电压来判定。

测开机按键上是否有3.3V或5V电压，IBM的待机电压为5V，SONY的待机电压为3.3V。

2.IBM T30待机电路分析IBM T30待机电路如图。

完整的电源供接请参见附录1.1.电源输入电路笔记本电脑的电源输入电路一般有三路。

第一路的由电源适配器经保护隔离电路输出的VINT16电压，此电压经隔离二极管VD10后，输出约为16V的电源电压。

第二路的由主电池经保护隔离电路输出的M-BA T-PWR电压，此电压经保险F9后送到隔离二极管VD19后，输出约为12V的电源电压。

第三路的由从电池经保护隔离电路输出的S-BA T-PWR电压，此电压经保险管F10后送到隔离二极管VD23后，输出约为12V的电源电压。

三路中有一路电压R629送到待机芯片的第5脚，由于电源适配器的电压高于电池电压，所以当插上电源适配器时，由电源适配器给待机电路供电，没有插上电源适配器时，由电池给待机电路供电。

属于并联关系，所以这三路供电之中只要有一路的供电正常，待机电路就能正常工作。

电源主板开机电路工作原理分析只要将A TX电源的第14脚的电压拉低，A TX电源就开始工作，输出各组电压。

如图7-1所示，只要将A TX电源的第14脚对地短接，A TX电源就能开始工作。

对于不能触发开机的土板，如果知道A TX电源的启动原理，就可以直接将A TX电源的第14脚对地短接而强行开机，以检查除了开机电路外其他的电路是否正常，如图7-2所示。

开机电路就是在接收到开机触发信号后，通过电路实现将A TX电源第14脚的电压拉低的这么一个功能，它的电路原理如图7-3所示。

在A TX电源接上市电后，电源虽然没有启动，但第9脚会有5V的电压输出，称之为待命电乐。

5V待命电压经过稳压电路后，输出3.3V的电压供给触发电路。

另外，5V待命电压经过一个电阻接到开机键的一端。

开机时按下开机键，A点的电压被拉低，这样就会产生一个触发信号输入到触发电路中。

触发电路从B点输出一个逻辑高电平（这个电压是一直保持的，直到第二次触发），这个高电平加在三极管的发射结（be）之间使得三极管导通，从而使集电极（c）的电位被拉低，也就是A TX 电源的第14脚电位被拉低，这样A TX电源即开始工作，输出各组电压供给主板。

关机时按下开机键，A点的电压被拉低，这样就会产生一个触发信号输入到触发电路中。

触发电路接收到触发信号后使B点的电压翻转，即由原来的逻辑高电平翻转为逻辑低电平（这个电压是一直保持的，直到第二次触发）。

由于三极管发射结（be）没有偏置电压，于是三极管截止，集电极（c）的电位升高，也就是A TX电源的第14脚电位升高，这样A TX电源即停止工作。

有些主板不上CPU是不能开机的，例如一些SOCKET478 CPU座的主板，它是将三极管的发射极接到CPU座的AF26引脚，如图7-4所示。

CPU后，通过CPU的AF26引脚与AE26引脚（接地）相连，结果就与图7-3所示的电路一样，因此也就能控制开机了。

根据这个原理，在CPU假负载上将AF26引脚与AE26引脚相连（SOCKET478的CPU假负载），如图7-5所示，这样主板就认为有CPU存在，因此小上CPU也能进行开机。

开机触发电路的原理主板开机触发电路的原理：首先我先声明一句话，如果这句话你不记牢的话，你就干脆不要学这个电路了。

这句话是该电路的基本的基本的基础。

这句话就是：经过主板开机键触发（PWR-SW）主板开机电路工作，开机电路将触发信号进行处理，最终将电源第14脚（绿线）拉成低电平，一旦14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚绿线由高电平变为低电平）。

ATX电源插座上有20根线，由紫线、红线、黄线、黑线、灰线、白线等构成。

32.768KHz晶振为实时晶振，它是ATX电源开关的振荡晶体，也是CMOS的振荡晶体。

1117为电压转换器，作用是将电源的SB5V电压变成＋3.3V电压。

该图中用虚线连接的I/O芯片，它的含义是：威盛主板一般用的是南桥来开机（开机电路集成在南桥），而英特尔一般用的是I/O芯片来开机（开机电路集成在I/O 芯片里）。

在触发电路中凡是参加开机的元件均由电源9引脚（紫线）提供+5V供电，该5V电压因为电源一插上插座就会输出5V电压，因此称为待机电压，叫+5VSB(stand by)。

电源线插到主板上的电源插座上时，该电压送到南桥或I/O，为南桥或I/O里面的开机电路提供工作条件，南桥或I/O里的开机电路开始工作。

并送一个电压给晶振，晶振起振，起振电压为0.4V到1.6V。

同时，+5VSB高电位经电阻R，在PW-ON非接地端形成+3.3V高电位。

当PW-ON被触发（即闭合短接）瞬间，相当于将其接地。

+3.3V高电位信号被拉低，变为低电位，南桥（或I/O）接收到低电位信号发出高电平，将图中三极管导通，相当于三极管作为开关作用时闭合导通。

那么绿线的5V电压就接地，被拉成低电平，这恰是文中开始是耳提面命的一句话，也即由此触发电源工作，电源开始输出各路电压（红5V、橙3.3V、黄12V），实现开机。

另外你要学会跑电路，初学者一般遵循从POW-SW到南桥或I/O，在反着从PS ON(绿线)到南桥或I/O查找线路。

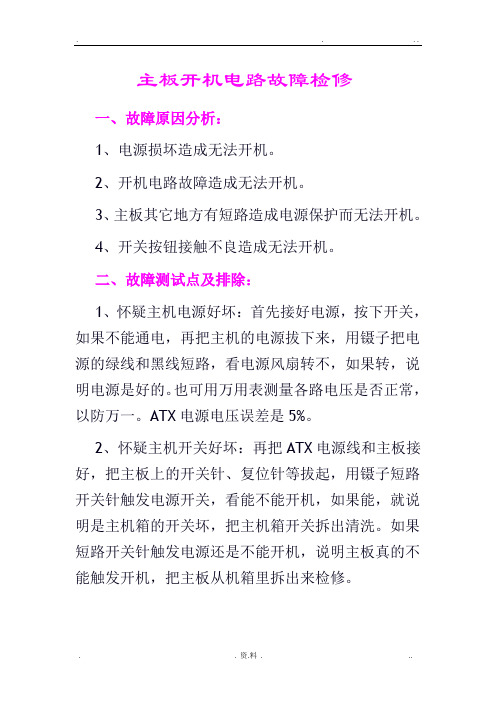

主板开机电路故障检修一、故障原因分析：1、电源损坏造成无法开机。

2、开机电路故障造成无法开机。

3、主板其它地方有短路造成电源保护而无法开机。

4、开关按钮接触不良造成无法开机。

二、故障测试点及排除：1、怀疑主机电源好坏：首先接好电源，按下开关，如果不能通电，再把主机的电源拔下来，用镊子把电源的绿线和黑线短路，看电源风扇转不，如果转，说明电源是好的。

也可用万用表测量各路电压是否正常，以防万一。

ATX电源电压误差是5%。

2、怀疑主机开关好坏：再把ATX电源线和主板接好，把主板上的开关针、复位针等拔起，用镊子短路开关针触发电源开关，看能不能开机，如果能，就说明是主机箱的开关坏，把主机箱开关拆出清洗。

如果短路开关针触发电源还是不能开机，说明主板真的不能触发开机，把主板从机箱里拆出来检修。

3、把主板拆下来，先把板上的灰尘清扫干净，以免防碍检修。

先目测一下，看主板上面有无元器件烧坏，鼓包，电脑板上有无烧焦、断线的。

把主板放好，插上假负载，插好电源，测试卡，做好检修准备。

4、直接短路接绿线和黑线。

如果此时可以加电开机说明故障在软开机电路本身。

如果此时不可以加电或风扇转一下就停、诊断卡灯亮一下就灭，主板诊断卡上的灯狂闪、电源发出响声说明主板有短路现象。

（一般是5V、12V短路）ATX电源内部保护.5、对于主板短路，可测ATX电源插座的各供电脚对地阻值，从而缩小检查范围。

橙色线100-300欧左右；红色线75-380欧左右；黄、紫、灰、绿在300-600欧左右。

ATX电源对黄12V和红5V进行短路保护。

使用红5V电压的元件有南桥、I/O、bios、声卡、串口芯片、并口芯片、5V滤波电容、电源管理芯片、门电路芯片、场管等。

使用黄12V电压的元件有场管、12V滤波电容、电源管理芯片、串口芯片等使用橙3.3V电压的元件有南北桥、I/O、bios、时钟芯片、网卡芯片、声卡芯片、1394芯片、滤波贴片电容等。

轻微短路时有发烫感觉使用紫5V电压的元件有南北桥、I/O、网卡（需转换成3.3V待机电压使用）、门电路、滤波电容、稳压二极管等。

开机电路检测流程测量ATX电源接口的红5V，黄12V是否严重对地短路。

1：南桥附近是否有2.5V，3.3V，1.8V的待机电压（南桥不同，待机电压也不同）2：实时晶振是否起振（两脚是否有0.4V左右电压）3：CMOS跳线中间引脚是否为高电平。

（CMOS是否设置正确）4：测量POW开关处是否有2.5V以上高电平。

5：短接POW开关测量是否有低电平触发南桥成功（W83627HF除外）6：查绿线到南桥成I/O之间的线路是否正常。

注：开机电路中易损元件：（1）：与开机电路相关的门电路，三极管。

（2）：给南桥提供待机电压的正电压稳压器或其它供电元件。

（3）：与I/O或南桥。

维修实例1．GPS－810C（E）J：测试点正常不工作，刷BIOS（用联冠810T）无效，后查北桥供电的3055场效应管损坏，板上标识为Q4，更换后OK。

2．－P4主板：型号为Titan667。

测试卡从C1到B0，测试卡过C1，表明CPU已经工作，检测内存不过，查内存的供电，发现它的负载电压只有0.85V。

正常应为1.25V，查其与Q96，Q97两个场管相连，摘下后测得Q96为软击穿，更换后故障排除。

3．－810主板不能点亮测试卡从D3到00，DE－00循环跳变，这种故障表明检测内存不过，经查内存的供电，时钟，复位，片选，行，列，选信号均正常，于是目测主板，将CPU与风扇除去，发现风扇卡与主板之间有划痕，且已划段3根线，经补线后，加电测量，一切正常。

4．－精英K7VMA主板；主板上有两个CPU风扇接口，插其中一个自动断电，查不正常的风扇接口，发现其5V由D4二极管供给，二极管正向端连南桥，由此怀疑南桥中的温控电路出毛病，将其二极管摘除，将风扇5V端与D5的负端相连后，故障排除。

5．精英P6－IEAT或P6－IPAT,815EP主板开机不显，各项电压正常的情况下多为南桥坏。

（通病）6．磐正AMD主板进入系统后自动关机，更换CPU风扇后，故障解决。

主板各电路工作原理主要内容:1、主板开机电路2、主板供电电路（含主供电及其他供电电路）3、时钟电路4、复位电路5.1 主板开机电路5.1.1软开机电路的大致构成及工作原理开机电路又叫软开机电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的工作原理,在主板自身上设计的一个线路,此电路以南桥或I/O为核心,由门电路、电阻、电容、二极管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线5V提供工作电压，并由一个开关来控制其是否工作，(如图4-1)当操作者瞬间触发开机之后，会产生一个瞬间变化的电平信号，即0或1的开机信号，此信号会直接或间接地作用于南桥或I/O内部的开机触发电路，使其恒定产生一个0或1的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电源的绿线。

当电源的绿线被拉低之后，电源就会输出各路电压（红5V、橙3.3V、黄12V等）向主板供电，此时主板完成整个通电过程。

图5-1 主板通电电路的工作原理图5.1.2学习重点：①主板软开机电路的大致构成及工作原理;②软开机线路的寻找;④主板不通电故障的检修;⑤实际检修中需注意的特殊现象。

5.1.3实例剖析：一款MS-6714主板，故障为不能通电，其开机电路如图5-2所示(图5-2)通过以上线路发现，开机电路由W83627HF-AW组成整个线路，按照主板不通电故障的检修流程进行检修，测其67脚没有3.3V左右的控制电压，此时就算更换I/O仍是不能工作的，于是查找相关线路，发现此点的控制电压是由FW82801DB直接发出，再查此南桥的1.5V的待机电压异常，跟寻此点线路，发现南桥旁一个型号为702的场效应管损坏，更换此管后，故障排除。

注:W83627系列I/O在Intel芯片组的主板中从Intel810主板开始,到目前的主板当中,都有广泛的应用,而且在实际维修中极容易损坏.5.1.4目前主板中常见的几种开机电路图:ASROCK P4S61 开机电路图5.2 主板供电电路5.2.1主板供电电路(见图5-3 )是主板中最容易损坏的部分，在实际的维修中占有相当大的比例，在学习本节之前，我们先来了解一下主板的供电机制。
